【国家标准(GB)】 纸和纸板的干热加速老化

ICS 85. 060
中华人民共和国国家标准
GB/T 4642008
代替 GB/T 464. 1—1989,GB/T 464,2—1993纸和纸板的干热加速老化
Accelerated aging(dry heat treatment) of paper and board(ISO 5630-4: 1986,Paper and board--Accelerated ageing-Part 4:Dry heat treatment at 120℃ or 150 C,M0D)2008-03-24发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2008-10-01实施
中华人民共和国
国家标准
纸和纸板的干热加速老化
CB/T 464—2008
中国标雅出版社出版发行
北京复兴门外三里河北街15号
邮政编码：100045
网址 www, spe. net, cn
电话：6852894668617548
中国标准出版社案皇岛印刷厂印刷各地新华书店经销
开本880×12301/16印张0,5字数9千学2008 年 6 月第一版 2008 年 6月第一次印刷*
书号：1550661-31627定价10.00元如有印装差错
由本社发行中心调换
版权专有侵权必究
举报电话：(010)68533533
GB/T464—2008
本标准修改采用IS05630-4：1986纸和纸板加速老化第4部分：120℃或150℃干热处理》。本标准与ISO5630-4：1986相比较，技术内容的变化主要包括：在相应条款中增加了IS05630-1：1991中规定的105℃干热处理方法，并在适用范国中规定了适用该条件的纸张；
终在名称中删除温度条件\120℃或150℃”；删除了ISO5630-4：1986中的前言和引言；删除了ISQ5630-1：1986第1章中的注；将TSO5630-4：1986中规范性引用文件引用的ISO标准改为国家标准，一期除丫ISO5630-1：1986中8.2的温湿处理时间；增加了本标准中的第10章的结果表示。本标准代替GB/T464.1—1989纸和纸板的干热加速紫化方法（105士2，72h)》和GB/T464.2—1993纸和纸板T热加速老化的方法（120士2℃或150土2℃）》。本标准与GB/T464.11989和GB/T464.2—1993相比，技术内容的变化主要包括：删除了 GB/T 164. 1—1989 中的附录 A;比GB/T464.2·-1993增加了105℃处理条件，并在适用范围中规定了适瓶该条件的纸张，本标准的附录 A,附录 B 均为资料性附录。本标准由中国轻工业联合会提出：本标准由全国造纸工业标准化技术委员会（SAC/TC141)归口，本标准起草单位，中国制浆造纸研究院。本标准主要起草人：卢宝荣、商君、邱文伦、崔立国。本标准所代替标推的历次版本发布情况为：GB/T464.1-1989.GB/T464.2--1993.本标准由全国造纸工业标准化技术委员会负责解释。范围
纸和纸板的干热加速老化
GB/T464—2008
本标准规定了纸和纸板在105℃、120℃，150℃下的干热加速老化方法和热处理物料的一般试验方法
本标准中规定的105℃的加速老化条件适用于一般文化用纸及类似的纸张，120℃或150℃的加速老化条件适用于某些高纯度的纸，如电气用绝缘纸规范性引用文件
本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有下列文件中的条款
的修改单（不包括助美的内容）或修订版均不适本标准，然而，鼓励根居本标准达成协议的各方研究是否可使用这些文件的最新版本GB/T450
GB/T1073
小红板试样
期的引用文件·其最新版本适用于本标准。凡是不注日期
内采取（GB
2002.eqv150
186：1990
纸板和纸浆试样处理和试验的标准人气条件（GB/T107392002.eqvISO187:
在密闭恒
经105℃处理
结论。
，纸和纸板的试胖经120℃C处理168五（方法A），或经150处理24h（方法B），或（方法C)，然后对比
式样处理前后有关性能的变化，进而推导出纸张耐久性能的有关注三种方法不能等同，在特定纸张的规范中应注明所采用的方法S
恒温箱，每小月
2℃（方法B），或10元
换气次数应不低手10次并能便空气温真保持在120%27（寸法A），或150℃士c方
辐射，而且试样能均与地
，试样既不能被光照，也不能受到发热元件的直接中
在但温箱内。试样的做置应离恒温箱坚至少100mm，使其每一点都能与恒温箱内的循环空气相接趣
在操作之后，应在15min之内使恒温箱灰复到工作条件试验设备,应符合相应尿准或试验方法。干燥器或其他的预处量装置，能保持10%～35%的相对湿度取样
试样按GB/T450的规定采取。
试样的准备
对于每项要评价的性能，均应按相应的标准和方法准备两份试样防止强光照射试样。
避免用裸手拿取试样，也应避免试样过分暴露在化学实验室的大气中注：先切出较大样品，待老化后，再按规定的尺寸裁切试样。7热处理方法
热处理应在暗处完成。
GB/T 464-2008

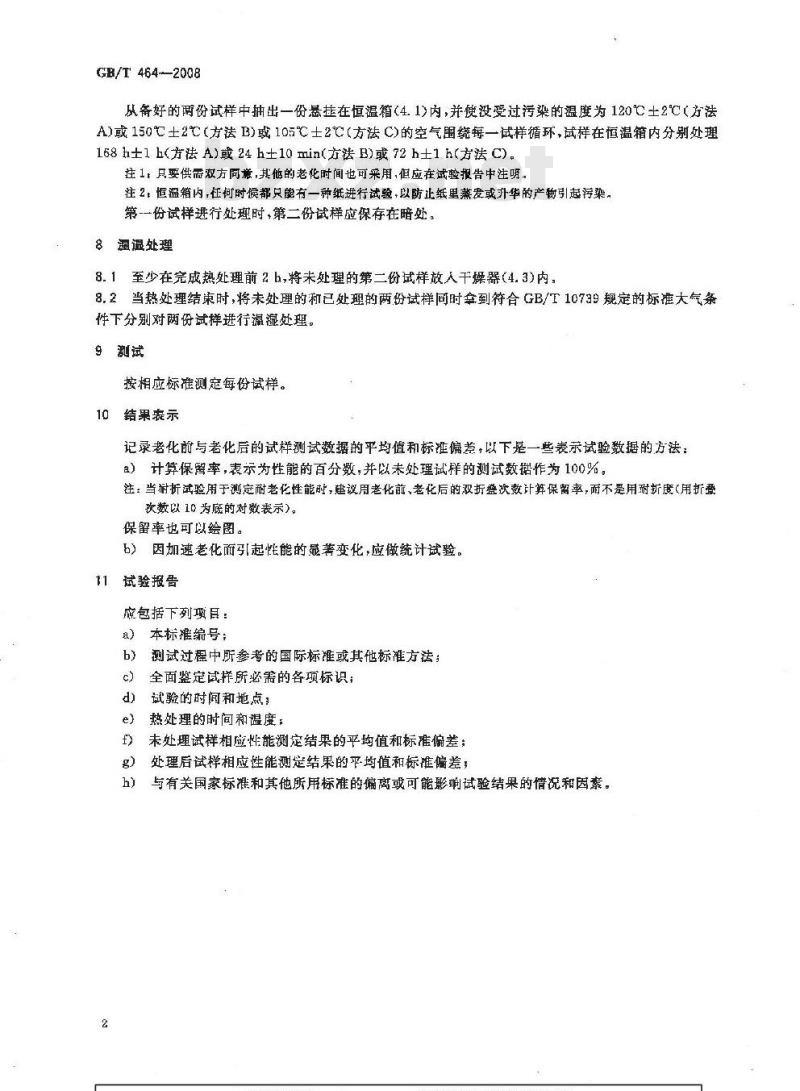

从备好的两份试样中抽出一份悬挂在恒温箱(4.1)内,并使没受过污染的温度为120℃土2C(方法A)或150℃土2℃（方法B)感105℃土2℃（方溢C的空气围绕每一试样循环，试样在恒温箱内分别处理168h±1h(方法A)或24h±10min(方法B)或72h士1h(方法C)。注1，只要供需双方同意，其他的老化时间也可采用，但应在试验报告中注。注2，恒猛箱内,任何时候都只能有一种纸进行试验以防止纸里蒸发或升华的产物引起污染，第-一份试样进行处理时，第二份试样应保存在暗处。8温退处理
8.1至少在完成热处理前2h，将未处理的第二份试样放人干燥器(4.3)内：8.2当热处理结束时，将未处理的和已处理的两份试样同时拿到符合GB/T10739规定的标准大气条件下分别对两份试样进行温处理。9剃试
按相应标准测定每份试样。
10结果表示
记录老化前与者化后的试样测试数据的平均值和标准偏差，以下是一些表示试验数据的方法：a）计算保率，表示为性能的百分数，并以未处理试样的测试数据作为100%。注：当耐折试验用于测定耐老化性能耐,建议用老化前、老化后的双折叠次数计算保留率,而不是用耐折度(用折叠次数以10为底的对数表示）。
保留率也可以绘图。
b因加速老化而引起性能的最著变化,应做统计试验。11试验报告
应包括下列项目：
a）本标推编号：
b）测试过程中所参考的国际标准或其他标准方法：c）全面鉴定试样所必需的各项标识；d
试验的时间和地点：
热处理的时间和温度；
未处理试样相应性能测定结果的平均值和标难偏差；f
处理后试样相应性能测定结果的平均值和标准偏差，与有关国家标准和其他所用标准的偏离或可能影响试验结果的情况和因素。附录A
（资料性附录）
本标准与 IS0 5630-4 .1986 技术性差异及原因表 A.1 给出了本标准与 I50 5630-4,1986 技术性差异及原因。表 A,1 本标准与 ISO 5630-4:1986 技术性差异及原因本标准章
桑编号
对应的国际
标准章条编号
技术性差异
增加了“105 ℃”和“本标准中规定的1050的加速老化条件适用千一般文化用纸及类似的纸张”
删除了“注”的内容
我除了有关IEC标难案料
增加了“惑105℃士2℃（方法C)\增加了\或105℃±2℃(方法 C)\和\或72 h±1 h(方法 C)\
聊除了24 h
GB/T 464—2008
GB/T 464. 1 - 1989 郝 B/T 464. 2199合开
与本标准无关
本标准申未乳用
GB/T 464. 1—1989和 GB/T 454,. 2—1993含并
GB/T 464. 1--1989和 GB/T 464. 2-1993合并
按GB/T10739规定
GB/T 464—2008
附录B
（资料性附录）
本标准与ISO5630-4：1986的章条编号对照表B.1给出了本标准与ISO5630-4:1986的章条编号对照。表B.1本标痛与 ISO 5630-4:1986的章条编号对照本标难章条编号
GB/T464-2008
快7he鹅壁bzxZ.net
对应的国陈标唯章案第号
版权专有慢权必究
书号,1550661-31627
定价：
轴件聚霾范
标准授摄网WWW.bzsosO.cOm各实标准钉业资科免费下载缇益
ay f u
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
