【国家标准(GB)】 电子束焊接工艺规程

ICS 25.160.10

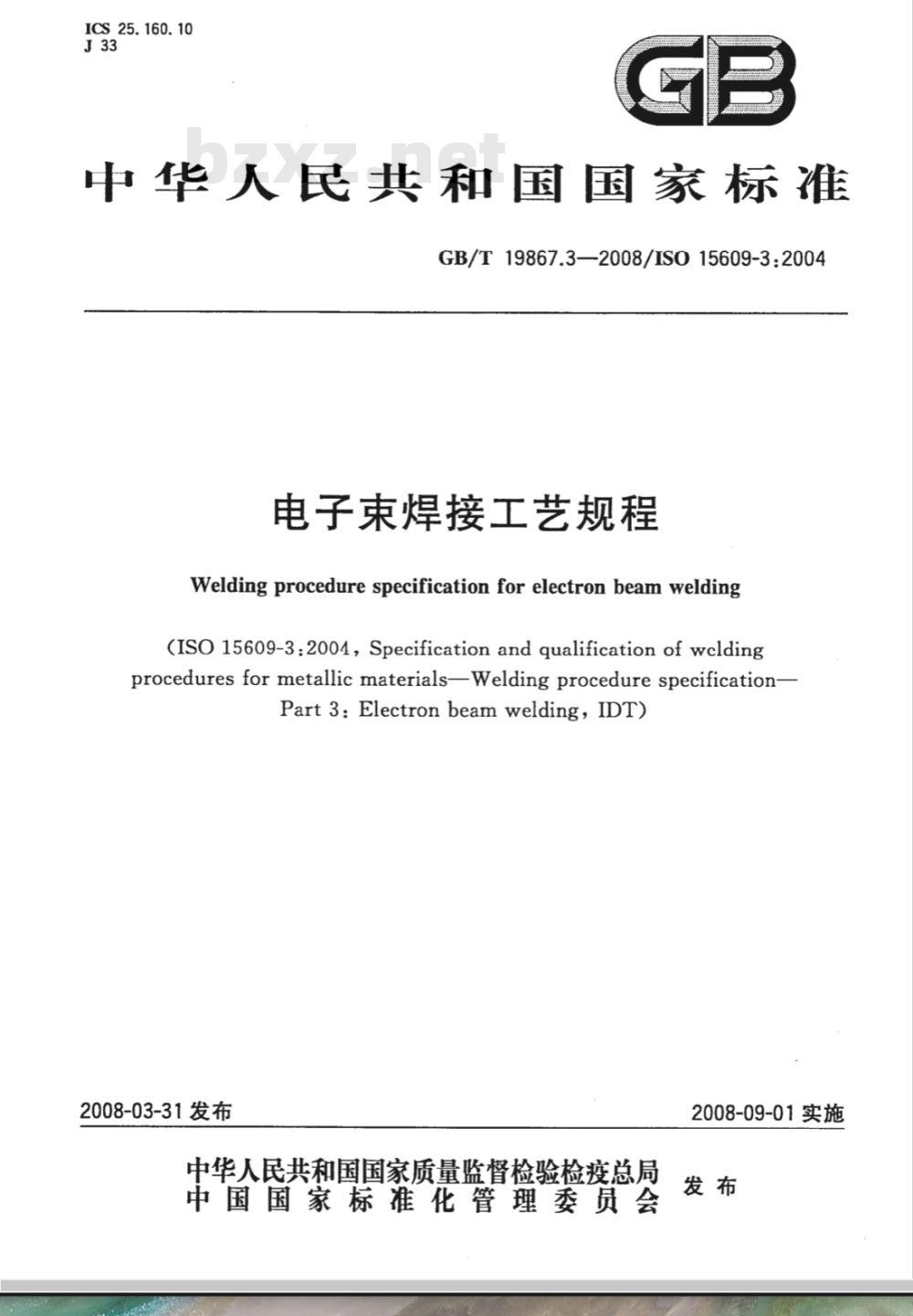

中华人民共和国国家标准
GB/T19867.3—2008/IS015609-3:2004电子束焊接工艺规程
Welding procedure specification for electron beam welding(ISO 15609-3:2004, Specification and qualification of wcldingprocedures for metallic materialsWelding procedure specification-Part 3: Electron beam welding, IDT)2008-03-31发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2008-09-01实施

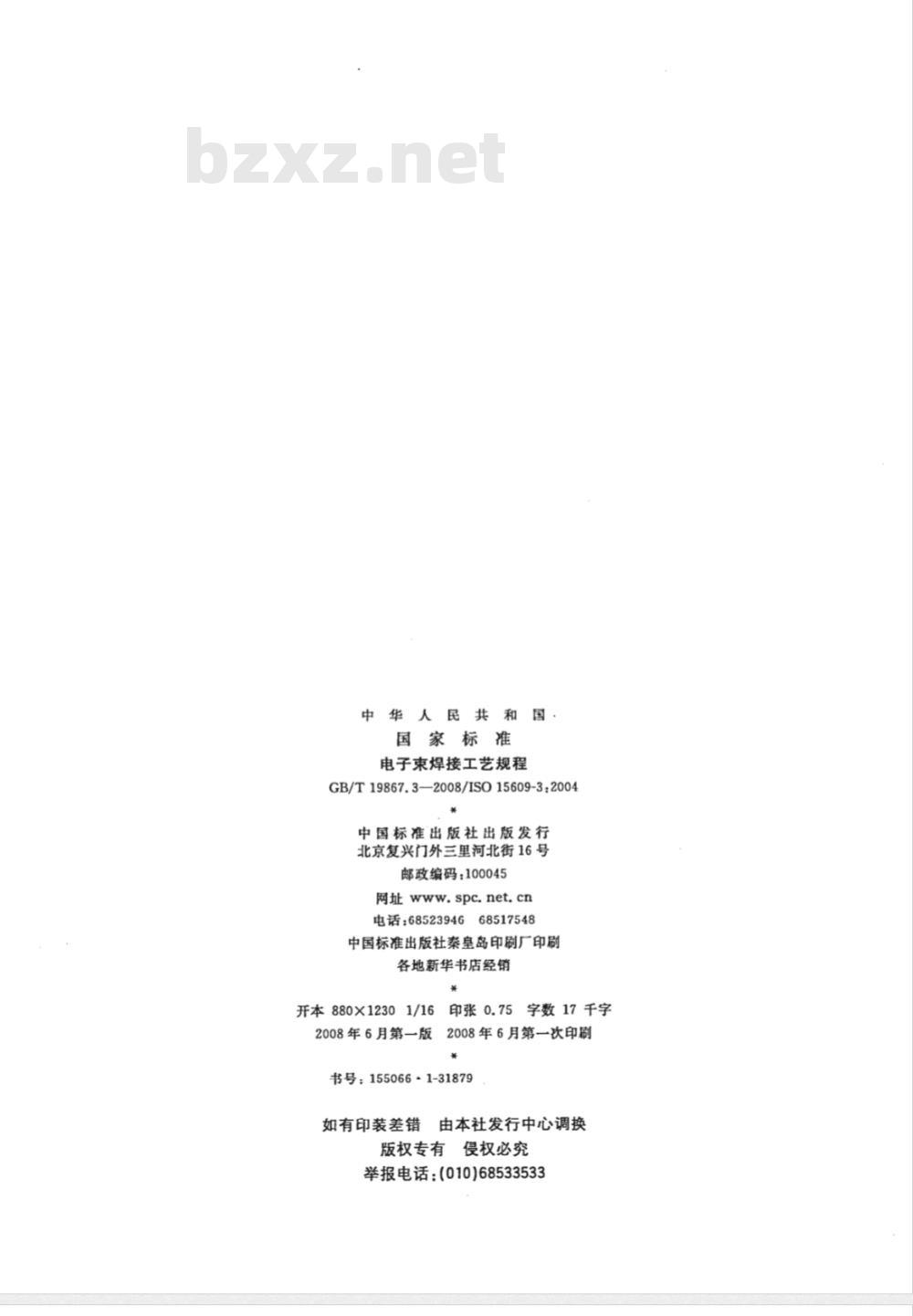

中华人民共和
国家标准
电子束焊接工艺规程
GB/T19867.3—2008/ISO15609-3:2004中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址www.spc.net.cn
电话：6852394668517548
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16
印张0.75
2008年6月第一版
字数17千字
2008年6月第一次印刷
书号：155066·1-31879
如有印装差错
由本社发行中心调换
版权专有侵权必究
举报电话：(010)68533533

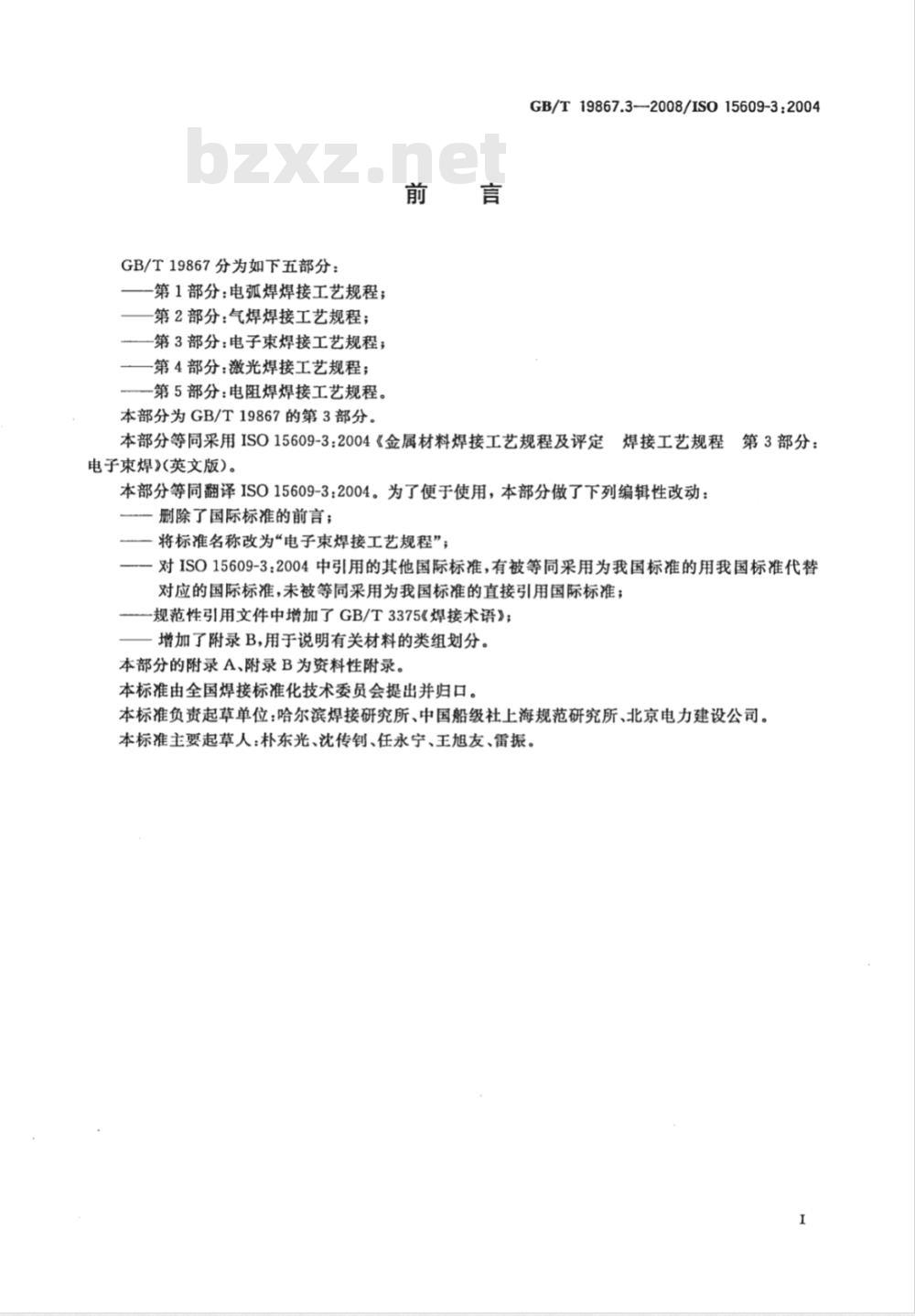

GB/T19867分为如下五部分：
一第1部分：电弧焊焊接工艺规程；第2部分：气焊焊接工艺规程；
一第3部分：电子束焊接工艺规程；一第4部分：激光焊接工艺规程；-第5部分：电阻焊焊接工艺规程。本部分为GB/T19867的第3部分。前言
GB/T19867.3—2008/IS015609-3:2004本部分等同采用ISO15609-3：2004《金属材料焊接工艺规程及评定焊接工艺规程第3部分：电子束焊》(英文版)。
本部分等同翻译ISO15609-3：2004。为了便于使用，本部分做了下列编辑性改动：删除了国际标准的前言；bzxZ.net
将标准名称改为“电子束焊接工艺规程”；对ISO15609-3：2004中引用的其他国际标准，有被等同采用为我国标准的用我国标准代替对应的国际标准，未被等同采用为我国标准的直接引用国际标准；-规范性引用文件中增加了GB/T3375《焊接术语》；增加了附录B，用于说明有关材料的类组划分。本部分的附录A、附录B为资料性附录。本标准由全国焊接标准化技术委员会提出并归口。本标准负责起草单位：哈尔滨焊接研究所、中国船级社上海规范研究所、北京电力建设公司。本标准主要起草人：朴东光、沈传钊、任永宁、王旭友、雷振。1范围

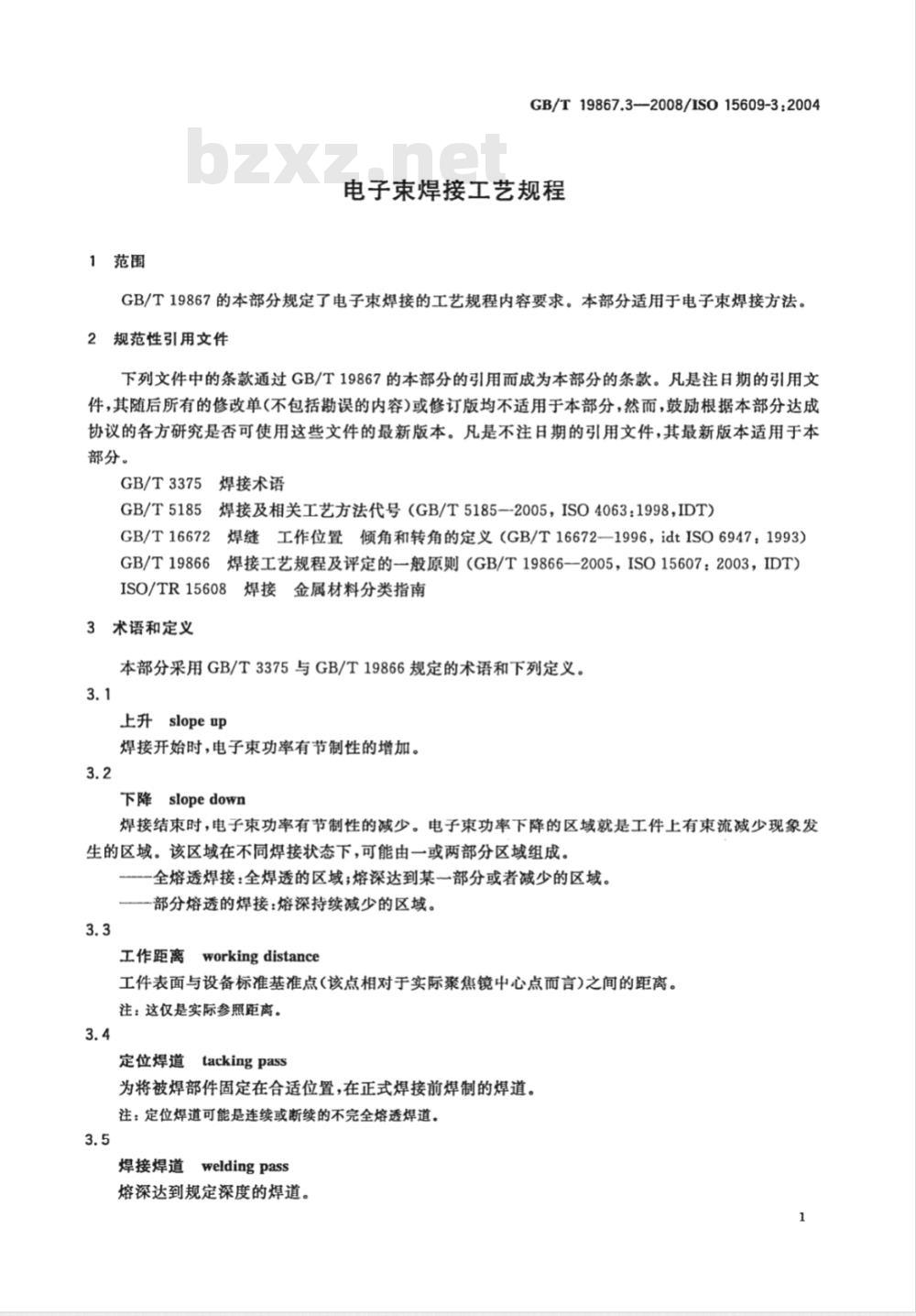

GB/T19867.3--2008/IS015609-3:2004电子束焊接工艺规程
GB/T19867的本部分规定了电子束焊接的工艺规程内容要求。本部分适用于电子束焊接方法。2规范性引用文件
下列文件中的条款通过GB/T19867的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T3375焊接术语
GB/T5185焊接及相关工艺方法代号（GB/T5185—2005，ISO4063：1998，IDT）GB/T16672焊缝工作位置倾角和转角的定义（GB/T16672—1996，idtISO6947：1993）GB/T19866焊接工艺规程及评定的—般原则（GB/T19866—2005，ISO15607：2003，IDT）ISO/TR15608焊接金属材料分类指南3术语和定义
本部分采用GB/T3375与GB/T19866规定的术语和下列定义。3.1
上升slopeup
焊接开始时，电子束功率有节制性的增加。3.2
下降slopedown
焊接结束时，电子束功率有节制性的减少。电子束功率下降的区域就是工件上有束流减少现象发生的区域。该区域在不同焊接状态下，可能由一或两部分区域组成。一全熔透焊接：全焊透的区域；熔深达到某一部分或者减少的区域。一部分熔透的焊接：熔深持续减少的区域。3.3
工作距离workingdistance
工件表面与设备标准基准点（该点相对于实际聚焦镜中心点而言)之间的距离。注：这仅是实际参照距离。
定位焊道tackingpass
为将被焊部件固定在合适位置，在正式焊接前焊制的焊道。注：定位焊道可能是连续或断续的不完全熔透焊道。3.5
焊接焊道weldingpass
熔深达到规定深度的焊道。

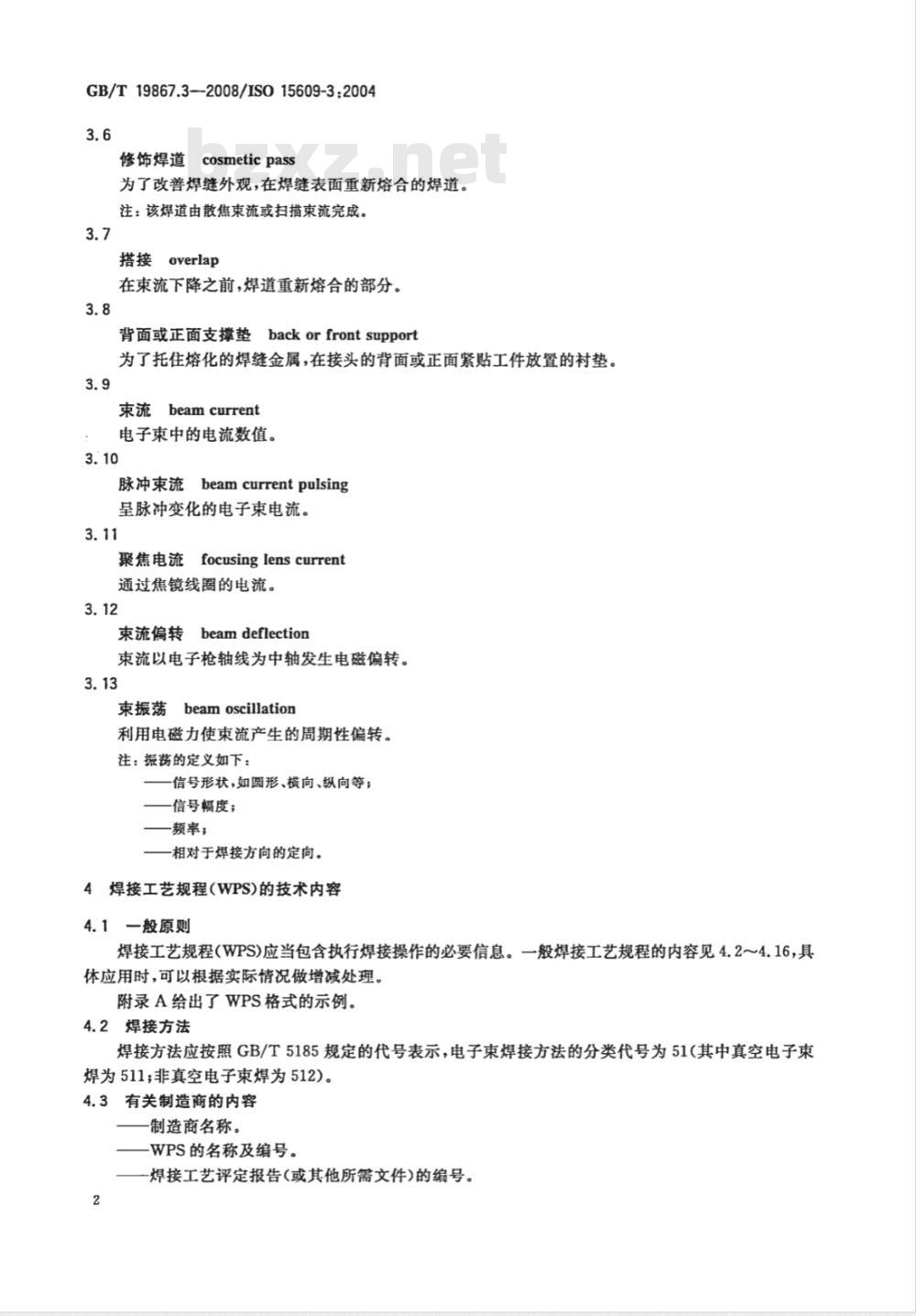

GB/T19867.3-2008/IS015609-3:20043.6
cosmeticpass
修饰焊道
为了改善焊缝外观，在焊缝表面重新熔合的焊道。注：该焊道由散焦束流或扫描束流完成。3.7
搭接overlap
在束流下降之前，焊道重新熔合的部分。3.8
背面或正面支撑垫backorfrontsupport为了托住熔化的焊缝金属，在接头的背面或正面紧贴工件放置的衬垫。3.9
beamcurrent
电子束中的电流数值。
Ebeamcurrentpulsing
脉冲束流
呈脉冲变化的电子束电流。
Efocusinglenscurrent
聚焦电流
通过焦镜线圈的电流。
束流偏转
beam deflection
束流以电子枪轴线为中轴发生电磁偏转。3.13
beamoscillation
束振荡
利用电磁力使束流产生的周期性偏转。注：振荡的定义如下：
一信号形状，如圆形、横向、纵向等；信号幅度；
频率；
一相对于焊接方向的定向。
4焊接工艺规程(WPS)的技术内容4.1一般原则
焊接工艺规程（WPS)应当包含执行焊接操作的必要信息。一般焊接工艺规程的内容见4.2～4.16，具体应用时，可以根据实际情况做增减处理。附录A给出了WPS格式的示例。
焊接方法
焊接方法应按照GB/T5185规定的代号表示，电子束焊接方法的分类代号为51（其中真空电子束焊为511非真空电子束焊为512)。4.3有关制造商的内容
制造商名称。
一WPS的名称及编号。
焊接工艺评定报告(或其他所需文件)的编号。2
4.4使用的设备
指定电子束焊接设备的唯一标识；1）电子枪种类；
2）阴极类型。
GB/T19867.3—2008/IS015609-3:2004填充材料的供给系统（如果采用的话）：应提供设计表述（图表）、填充材料相对于接头的位置、焊接方向及焊接部位。
4.5有关母材的内容
4.5.1母材种类/等级
一所使用的材料、衬垫或支撑垫的型号及相关标准；母材类型(如锻件、铸件、轧制件、热压成型件)及型号。一个WPS可能包括一组材料。
4.5.2材料尺寸
一接头的厚度范围；
一圆形工件的管子外径范围。
4.6填充材料或其他附加材料
在接头上所使用的填充材料或附加材料的型号及相关标准；一在接头上所使用的填充材料或附加材料规格；在接头上所使用的填充材料或附加材料的特殊保管要求。4.7接头设计
接头形状、尺寸、公差(包括表面加工要求)的图样，或是提供相关内容的标准编号。4.8接头制备
接头制备方法，清理及脱脂等；-必要时，在WPS上应规定材料磁性的处理方法和要求；制备接头必要的保护及防护措施。4.9夹具、卡具及辅助工具
明确固定工件所采用的方法（包括手工定位焊）。4.10焊接位置
焊接位置应按GB/T16672的规定表示。4.11背面及(或)正面支撑垫
明确类型及尺寸。
4.12消磁处理
需要对构件做消磁处理时，应采用评定合格的消磁工艺规程，并给出该规程的编号。4.13焊接操作说明
焊接操作说明应显示所有焊道（定位焊道、焊接焊道、修饰焊道)的详细内容。4.14焊接参数
4.14.1电参数
加速电压(kV)；
束流(mA)(使用脉冲时为脉冲参数)；聚焦电流（A)、电流控制设定值（任意单位）或离焦量；束流偏转：
1）直流偏转，在工件表面上的偏离距离；2）交流振荡：形状、相对焊接方向的方位、频率、偏离尺寸；搭接、上升、下降(s、mm、deg)；升降的图形。
GB/T19867.3—2008/IS015609-3:20044.14.2
机械参数
移动方向；
表面移动速度（mm/min或mm/s）；-移动速度的变化要求(必要时）；送丝速度、方向、位置及角度，4.14.3其他参数
工作距离及/或电子枪至工件的距离（mm)；电子枪室压力(Pa或mbar)；
工作室压力（Pa或mbar）。
4.15预热及后热
要求预热、后热或焊后热处理时，WPS应规定其温度、保温时间及其他操作说明。如果采用电子束进行预热或后热，相关参数应在WPS上做规定。4.16焊后的操作
包括所有机械加工、化学处理、热处理。4
WPS编号：
WPQR编号：
设备标识：
焊机：
一电子枪类型：
-阴极类型：
填充材料供给系统：
母材型号：1
材料厚度（mm）
填充材料或附加材料：
型号：
接头种类：
薄板或板材：
接头设计
夹具、卡具及辅助工具：
机械固定：
定位焊方法：
背面支撑垫：是口
正面支撑垫：是
附录A
（资料性附录）
GB/T19867.3—2008/IS015609-3:2004电子束焊接工艺规程(WPS)示例
制备及清理方法：
外径（mm）：
一尺寸：
圆柱形：
保管：
-轴向：
径向：
其他：
焊接操作
GB/T19867.3—2008/IS015609-3:2004准备
消磁工艺规程编号
规范参数
定位焊道
焊接位置
焊接操作方法
加速电压/V
一连续
一脉冲
聚焦电流或焦点设定
束流偏转
一直流偏转
一交流振荡
升降图形
移动方向
表面移动速度
移动速度变化要求
送丝速度?
工作距离
电子枪室压力
工作室压力
附属设备
一预热
一后热
焊后操作
附加信息
a有要求时。
制造商(名称、签字及日期）：
焊接焊道
修饰焊道
(资料性附录）
钢材分类指南
根据ISO/TR15608的钢材分类见表B.1。表B.1
钢材类组
屈服极限Re≤460N/mm2，且成分如下：GB/T19867.3—2008/IS015609-3:2004成分用%表示
C0.25,Si0.60;Mn≤1.70;Mo≤0.70\;S≤0.045;P≤0.045;Cu0.40;Ni≤0.5a;Cr<0.3(0.4铸钢);Nb<0.05;V<0.12*;Ti<0.051.1
屈服极限R≤275N/mm的钢
屈服极限.275N/mm360N/mm2的细晶粒正火钢改进型耐候钢(某一种元素允许超标)屈服极限Rea>360N/mm2的热控轧处理的细晶粒钢和铸钢屈服极限360N/mm460N/mm2的热控轧处理的细晶粒钢和铸钢屈服极限Ra>360N/mm2的调质钢和沉淀硬化钢（不锈钢除外）屈服极限360N/mm690N/mm2的调质钢
沉淀硬化钢(不锈钢除外)
Mo≤0.7且V≤0.1的低钒CrMo(Ni)钢Cr0.3且Ni<0.7的钢
C<0.7且Ni<1.5的钢
Cr<0.35的无钒CrMo钢
0.75≤C1.5且Mo≤0.7的钢
1.53.57.0高钒CrMo(Ni)合金钢
0.3≤C<0.75，Mo≤0.7，V0.35的钢0.75马氏体不锈钢
GB/T19867.3—2008/ISO15609-3:2004类别
沉淀硬化不锈钢
奥氏体不锈钢
Cr<19的奥氏体不锈钢
Cr>19的奥氏体不锈钢
表B.1(续)
4.0Ni<3.0的镍合金钢
3.08.0奥氏体-铁素体双相不锈钢
Cr≤24的奥氏体-铁素体不锈钢
Cr>24的奥氏体-铁素体不锈钢
除0.25成分用%表示
版权专有侵权必究
书号：155066·1-31879
1000-6090
S1/800
