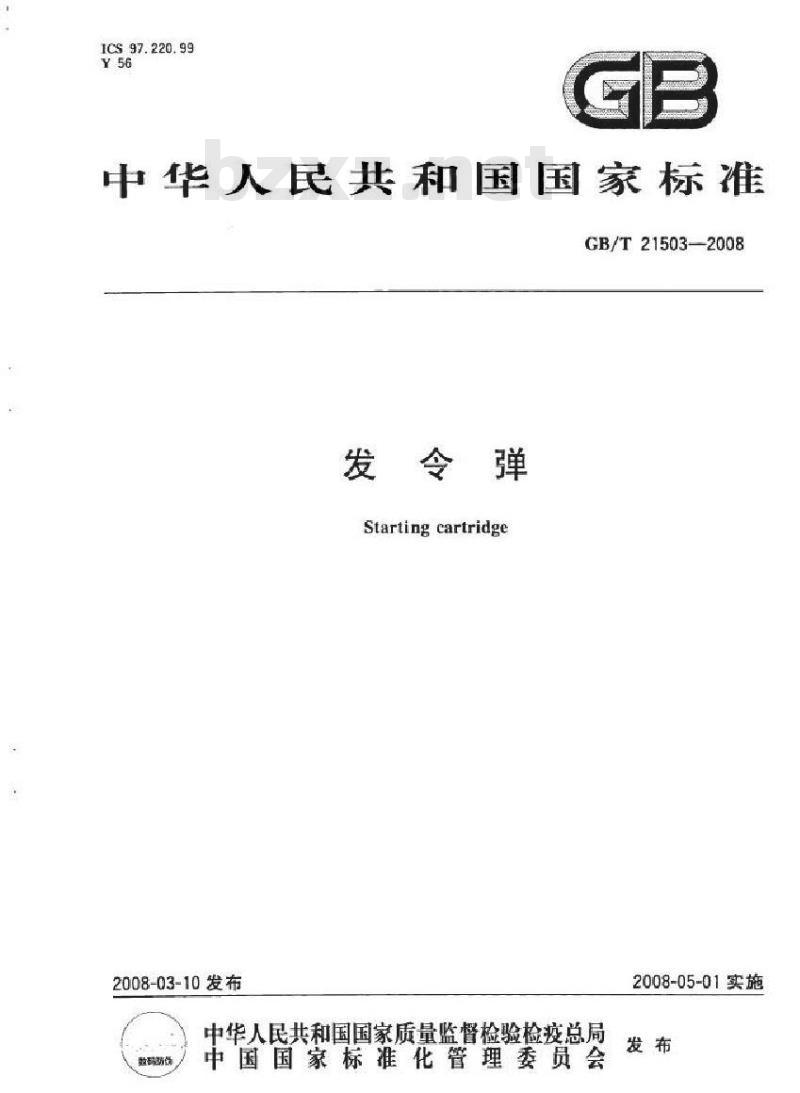

【国家标准(GB)】 发令弹

ICS 97.220.99
中华人民共和国国家标准
GB/T21503—2008
发令弹
Starting cartridge
2008-03-10发布
中华人民共和国国家质量监督检验检疫总局数码数器
中国国家标准化管理委员会
2008-05-01实施

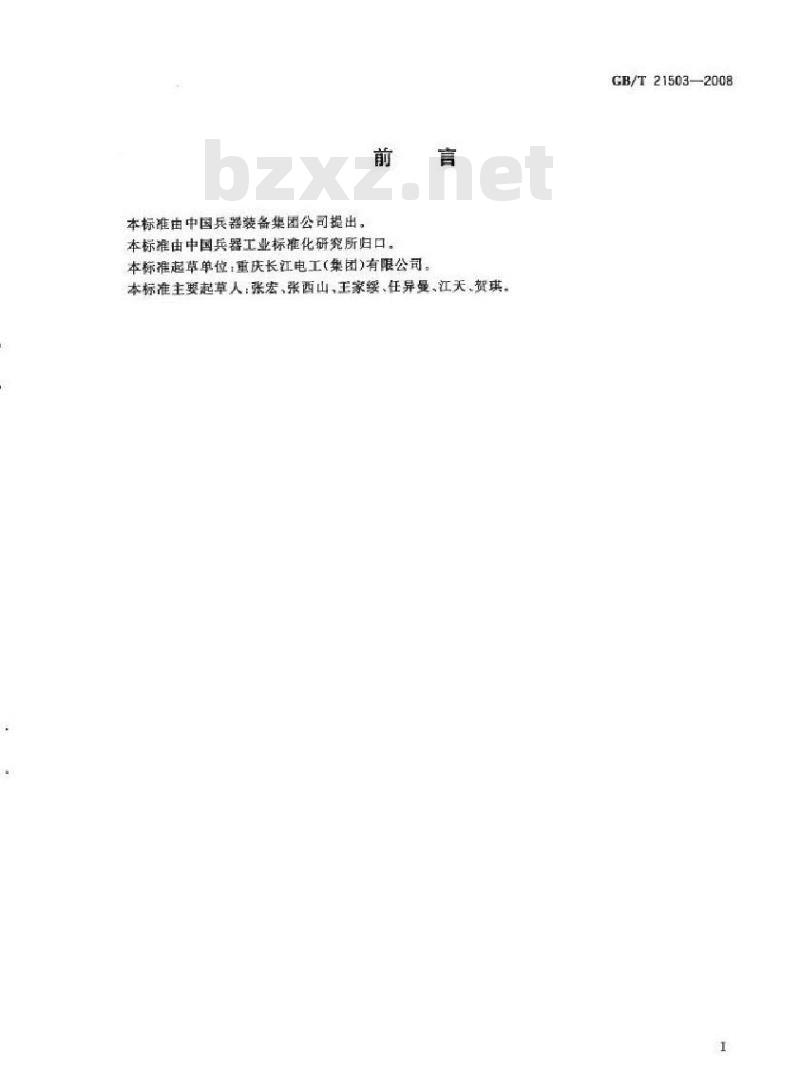

本标准由中国兵器装备集团公司提出。前言
本标准由中国兵器工业标准化研究所归口。本标准起草单位，重庆长江电工（集团）有限公司。本标准主要起草人：张宏、张西山、王家绥、任异曼、江天、贺琪、GB/T21503—2008

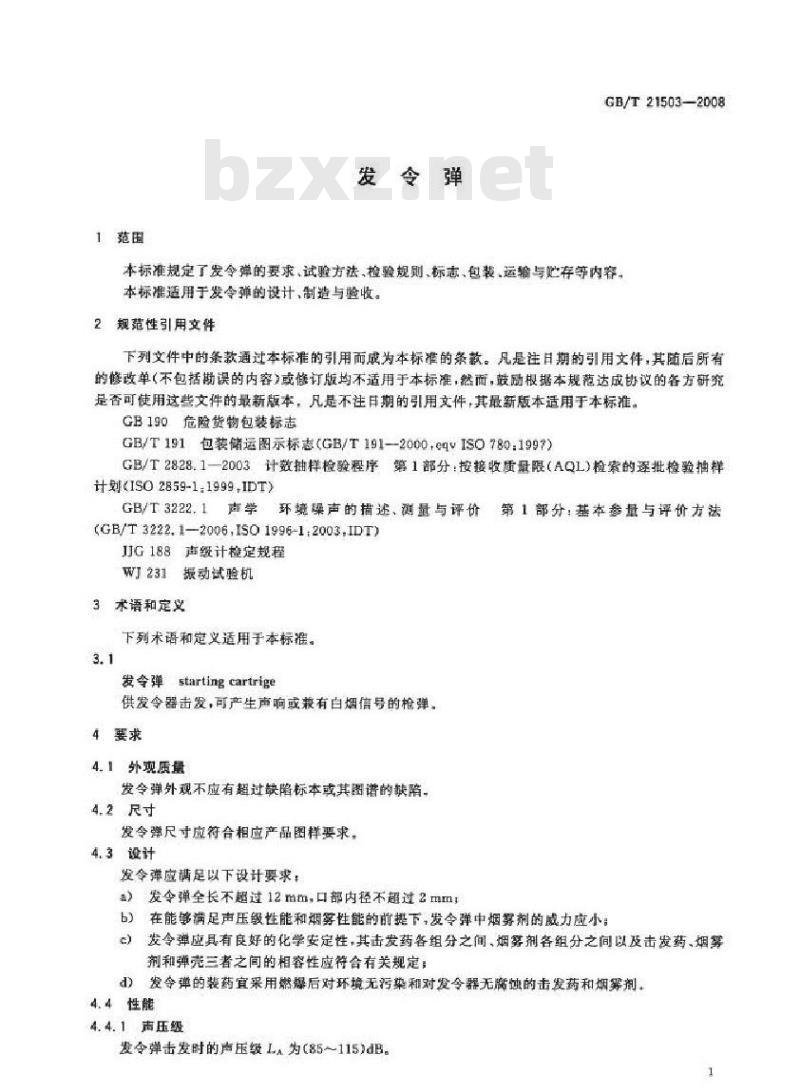

1范围
发令弹
GB/T21503—2008
本标准规定了发令弹的要求、试验方祛、检验规则、标志、包装、运输与贮存等内容。本标准适用于发令弹的设计、制造与验收。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注目期的引用文件，其随后所有的修改单（不包括勘误的内容》或修订版均不适用于本标准，然面，鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本，凡是不注日期的引用文件，其最新版本适用于本标准。GB190危险货物包装标志
GB/T191包装储运图示标志（GB/T191—2000.eqvISO780:1997)GB/T2828.1一2003计数抽样检验程序第1部分，按接收质量限（AQL）检索的逐批检验抽样计划(ISO2859-1：1999.IDT)
GB/T3222.1声学环境梁声的描述、测量与评价第1部分：基本参量与评价方法(GB/T3222.12006,ISO1996-1:2003.IDT)JG188声级计检定规程
WJ231振动试验机
3术语和定义
下列术语和定义适用于本标准。3.1
发令弹startingcartrige
供发令器击发，可产生声响或兼有白烟信号的枪弹。4要求
4.1外现质量
发令弹外观不应有超过缺陷标本或其图谱的缺陷。4.2尺寸
发令弹尺寸应符合相应产品图样要求。4.3设计
发令弹应满足以下设计要求：
）发今弹全长不超过12mm，口部内径不超过2mmb）在能够满足声压级性能和斓雾性能的前提下，发令弹中烟雾剂的威力应小：发令弹应具有良好的化学安定性，其击发药各组分之间、烟雾剂各组分之间以及击发药、烟等荆和弹壳三者之间的相容性应符合有关规定！d)发令弹的装药宜采用燃爆后对环境无污染和对发令器无腐蚀的击发药和烟雾剂。4.4性能
4.4.1声压级
发令弹击发时的声压级L为（85~115)dB。1
GB/T21503—2008

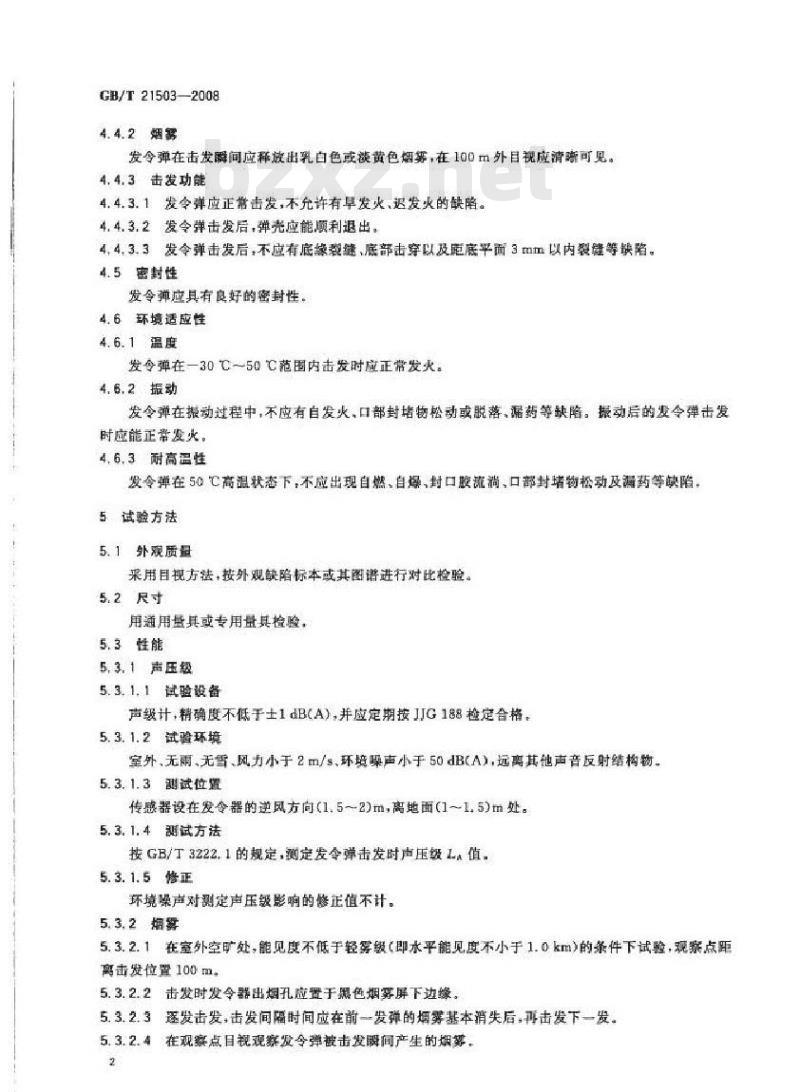

4.4.2烟雾
发令弹在击发瞬间应释放出乳白色或谈黄色烟等，在100m外目规应清晰可见。4.4.3击发功能
4.4.3.1发令弹应正常击发，不允许有早发火，迟发火的缺陷。4.4.3.2发令弹击发后，弹光应能顺利退出。4.4.3.3发今弹击发后，不应有底嫁裂缝、底部击穿以及距底平面3mm以内裂缝等缺陷。4.5密封性
发令弹应具有良好的密封性。
4.6环境适应性
4.6.1温度
发令弹在一30℃50℃范围内击发时应正常发火4.6.2振动
发令弹在摄动过程中，不应有自发火，口部封堵物松动或脱落、漏药等缺陷。摄动后的发令弹击发时应能正发火，
4.6.3耐高温性
发令弹在50C高温状态下，不应出现自燃，自爆，封口胶流尚，口部封堵物松动及满药等缺陷。5试验方法
5.1外观质量
采用目规方法，按外观缺陷标本或其图谱进行对比检验。5.2尺寸
用通用量具或专用量其检验，
5.3性能
5,3.1声压级
5.3.11试验设备
声级计，精确度不低于土1dBCA），并应定期按JJG188检定合格，5.3.1.2试验环境
室外，无雨，无雪、风力小于2m/s.环境噪声小于50dB(A），远离其他声音反射结构物5.3.1.3测试位置
传感器设在发含器的逆风方向(1.5~2)m，离地面(1~1.5)m处。5.3.1.4测试方法
按GB/T3222.1的规定，测定发含弹击发时声压级L，值。5.3.1.5修正
环境噪声对测定声压级影响的修正值不计。5.3.2烟雾
5.3.2.1在室外空旷处，能见度不低于轻雾级（即水平能见度不小于1.0km）的条件下试验，观案点距高击发位置100m。
5.3.2.2击发时发令器出烟孔应置于色烟雾屏下边缘。5.3.2.3逐发击发，击发间隔时间应在前一发弹的烟雾基本消失后，再击发下一发。5.3.2.4在观察点目规观察发令弹被击发间产生的烟筹。2

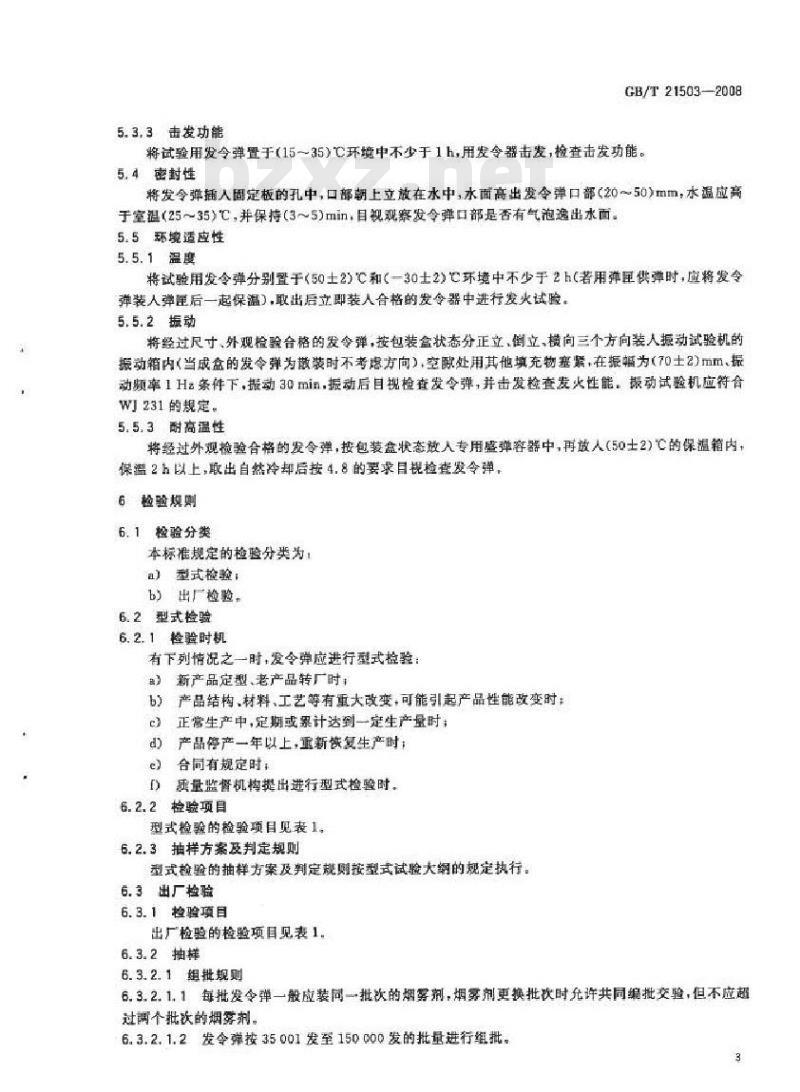

5.3.3击发功能
GB/T21503—2008
将试验用发令弹置于（15～35）C环境中不少于1h，用发令器击发，检查击发功能。5.4密封性
将发令弹插入固定板的孔中，口部朝上立放在水中，水面高出发令弹口部（20~50）mm，水温应高于室温（25~35）℃，并保持（3~5）min，目视观察发令弹口部是否有气泡逸出水面。5.5环境适应性
5.5.1温度
将试验用发令弹分别置于（50士2)C和（-30士2）C环境中不少于2h（若用弹星供弹时，应将发令弹装人弹匪后一起保温），取出后立即装人合格的发令器中进行发火试险，5.5.2振动
将经过尺寸、外观检验合格的发令弹，按包装盒状态分正立、倒立，横向三个方向装人振动试验机的振动霜内当成盒的发令弹为散装时不考虑方向），空处用其他填充物塞紧，在振幅为（70士2）mm，标动频率1Hz条件下，报动30min，振动后日规检查发令弹，并击发检查发火性能，报动试验机应符合WJ231的规定。
5.5.3耐高温性
将经过外观检验合格的发令弹，按包装盒状态效人专用盛弹容器中，再放人（50士2)℃的保温箱内，保温2h以上，敢出自然冷却后按4.8的要求目规检查发令弹，6.检验规则
6.1检验分类
本标推规定的检验分类为：
E）型式检验：
b）出厂检验，
6.2型式检验
6.2.1检验时机
有下列情况之一时，发令弹应进行型式检验新产品定型，老产品转厂时
b）产品结构、材料、工艺等有重大改变，可能引起产品性能改变时：C）正常生产中，定期或累计达到一定生产量时d）产品停产一年以上，重新恢复生产时；e）合同有规定时；
D）质量监督机构提出进行型式检验时，6.2.2检验项目
型式检验的检验项目见表1，
6.2.3抽样方案及判定规则
型式检验的抽样方案及判定规按型式试验大纲的规定执行。6.3出厂检验
6.3.1检验项目
出厂检验的检验项目见表1。
6.3.2抽样
6.3.2.1组批规则
6.3.2.1.1每批发令弹一般应装同一批次的烟雾剂，烟雾剂更换批次时充许共同编批交验，但不应超过调个批次的烟雾剂
6.3.2.1.2发含弹按35001发至150000发的批量进行组批。3
GB/T21503—2008
不合格分类
发令弹的不合格分类见表2。
检验观
外观质盘
声压圾
击发功能
密封性
环境适应性免费标准下载网bzxz
耐高盟性
产品标志
型式检验
注，“。“为检验项目，“一\为不检酸项目，检验项目表
出厂检验
表2不合格分类
不合格分类
要求章祭号
不合格项
距弹底平面3mm以内穿孔或裂缝
早发光、遇发火
口部封堵物不牢，药
外表面有行垢，色班（按外观换陷标本或其图谱）在40N静毅荷下不鼠符合全恶规
声压圾低于85dB
烟雾在室外空处100品外目视不清晰或看不见曙火
不退亮（需用通条从弹照或弹巨退出）无产晶标志
产品标志错误或不完整
弹壳外表面有轻微污垢、色理（按外观缺陷标本或其图谱）弹壳压痕、夹灰、回兼或麻点（按外观缺陷标本或其图谱）口部缺摄，裂缝（按外观缺陷标本或其图蹈）口部封堵物未综胶
方法章案号
在轻微手力2.5N)下不能符合全形规，但在40N静载荷下能够待合全形规声压缓高于115dB
释敢的烟雾不呈乳白色成脱黄色，但在室外空旷处100m外目规清晰可见产品标志不清晰
6.3.2.3抽样方案
6.3.2.3.1
6.3.2.3.2
发令弹按GB/T2828.1—2003规定的二软抽样方案执行。发令弹检验水平（IL)和接收质量限（AQL)按表3和表4的规定。表3正常检验抽样判定表
检验项目
外观质盘
声压级
击发动能
产品标志
检验项目
外观质盘
声压圾
击发功能
产品标志
6.3.3正常检验和加严检验
6.3.3.1转移规则
6. 3. 3. 1.1
检验。
6. 3. 3. 1. 3
检验。
释本盘
GB/T21503-2008
接收质盘限和判定数
A蒙不合格
加严检验抽样判定表
样本量
B类不合格
接收质量限和判定数
A类不合格
B类不合格
发令弹开始按GB/T2828.1--2003中9.1的规定采用正常检验。当执行正常检验时，如符合GB/T2828.1-2003中9.3.1的要求时，应转移为加严当执行加严检验时，如符合GB/T2828.1--2003中9.3.2的要求时，应转移为正常5
GB/T21503-2008
6.3.3.2检验的暂停和恢复
发令弹检验的暂停和恢复按GB/T2828.1--2003中9.4的规定执行6.3.4判定规和复验规则
6.3.4.1判定规则
发令弹的合格判定按GB/T2828.1—2003中11.1.2的规定执行6.3.4.2复验规
若交验批由于外观或尺寸原因被判为不合格时，应对该批发令弹进行分选，分选后的产品允许重新组批交验，若全部项目检验合格，则判定该交验批合格，否则判定该交验批不合格。7标志
7.1产品标志
发令弹底平面上应有产品商标标志，标志应正确，清晰。7.2包装标患
7.2.1包装标志应符合产品包装图样，其内容一般包括：a）产品名称、型号、规格
b）产品商标；
c)产品数量：
爆炸品标志：
怕雨标志：
制造日期或生产批号：
制造厂名、地址、电话：
执行标准的编号：
D生产许可证号：
)全重、体积等，
7.2.2包装标志应完整，正确、清晰，附着力强。爆炸品标志应符合GB190的要求，怕雨标志应符合GB/T191的要求，
7.3标志检验
对于每批发令弹的产品标志和包装标志，采用目法进行检验，对不符合7.1、7.2要求的除另有规定外，应于返修，
8包装、运输和存
8.1包装
8.1.1包装物
发令弹的包装物应能满足运输，贮存和使用的要求，并按相应包装物产品图样和技术条件的规定进行制造和验收。
8.1.2装盒及装箱
8.1.2.1每50发或100发装一盒，每50盒或100盒装一箱。8.1.2.2根据订货方的要求，也可以采用其他的包装方式。8.1.3包装检验
对每批发令弹的包装物质质及装盒、装箱质量。采用目视方法进行检验，对不符合8.1.1.8.1.2要求的除另有规定外，应予返修。8.2运辅
发令弹装卸时应轻拿轻放：运验时应防翻，不应剧烈摄动或略晒：应遵守有关危险化学品运输规定，6
8.3贮存
GB/T21503—2008
发令弹应分批次贮存在清洁、干燥、通风良好的库房内，不应与其他危险化学品混存。8.4产品随行文件
发令弹包装箱中应有以下文件：a）产品合格证：
产品使用说明书：
装箱单。
