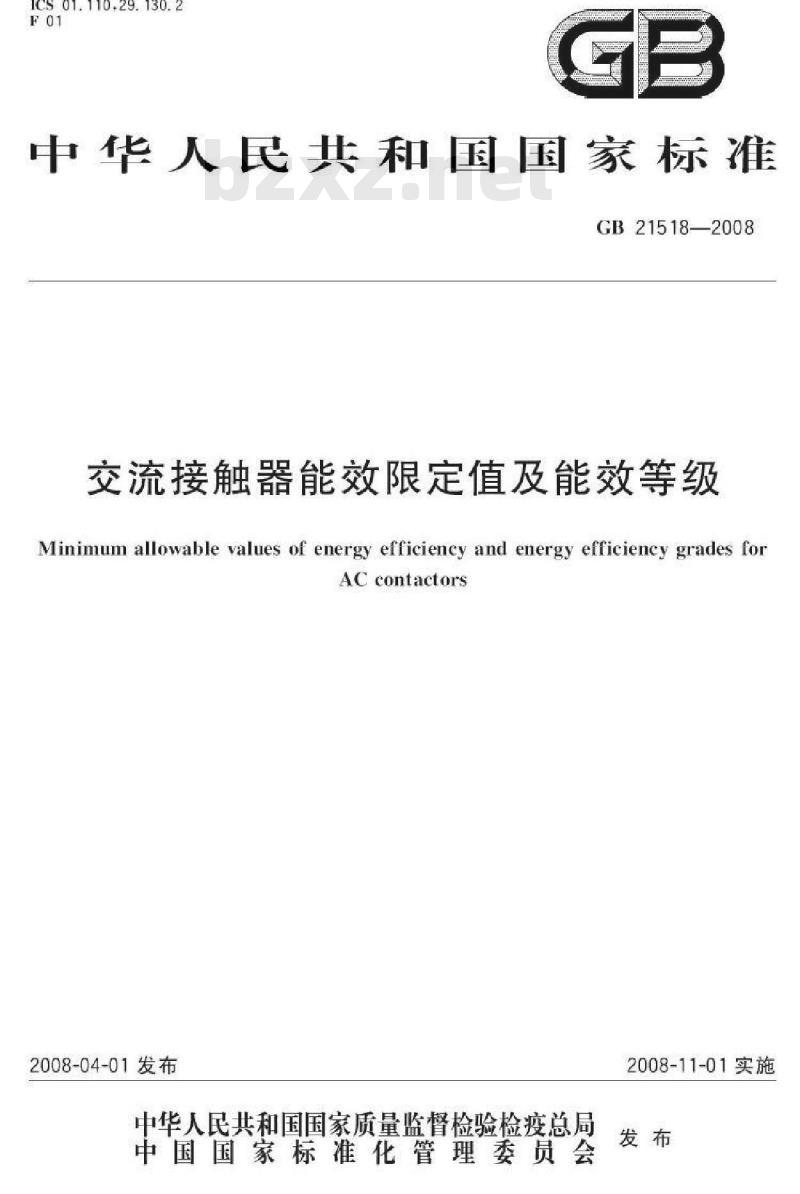

【国家标准(GB)】 交流接触器能效限定值及能效等级

ICS01.110.29.130.2
中华人民共和国国家标准
GB215182008
交流接触器能效限定值及能效等级Minimum allowable values of energy efficiency and energy efficiency grades forAC contactors
2008-04-01发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2008-11-01实施

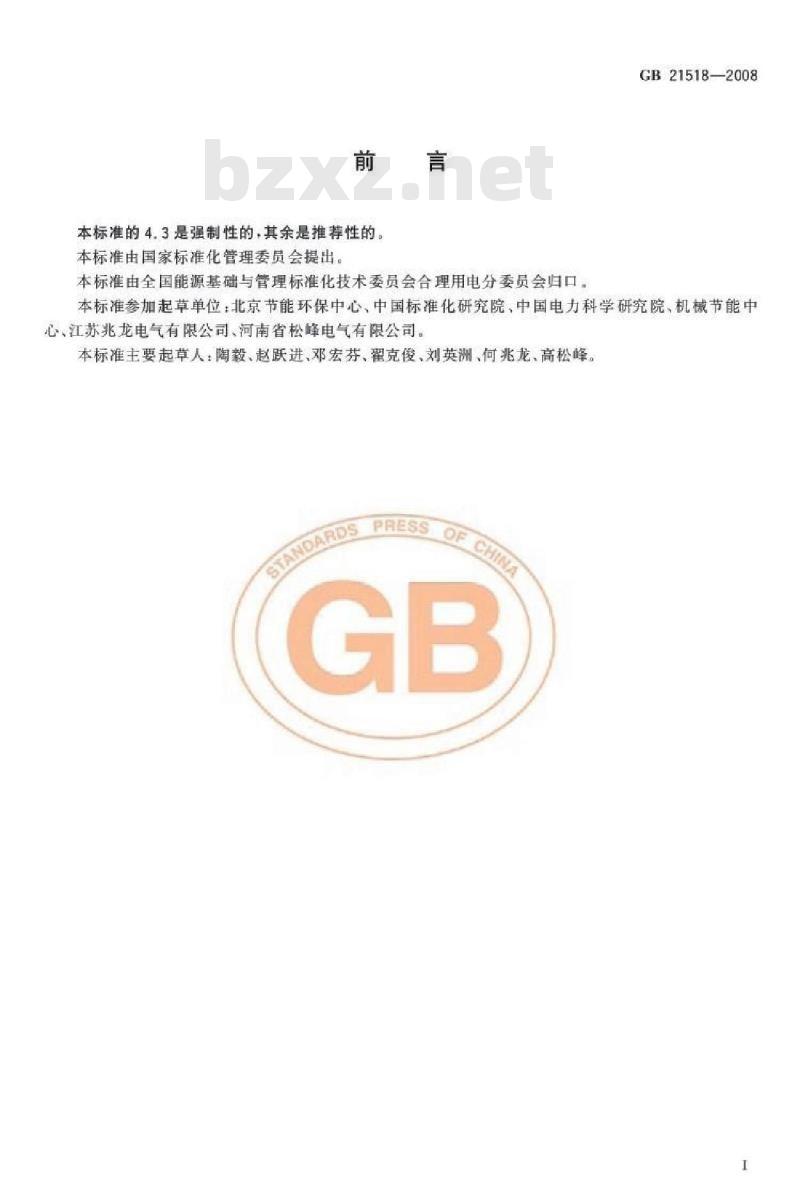

本标准的4.3是强制性的，其余是推荐性的。本标准由国家标准化管理委员会提出本标准由全国能源基础与管理标准化技术委员会合理用电分委员会归口。GB21518—2008
本标准参加起草单位：北京节能环保中心、中国标准化研究院、中国电力科学研究院、机械节能中心、江苏兆龙电气有限公司、河南省松峰电气有限公司。本标准主要起草人：陶毅、赵跃进、邓宏芬，翟克俊、刘英洲、何兆龙、高松峰。GB

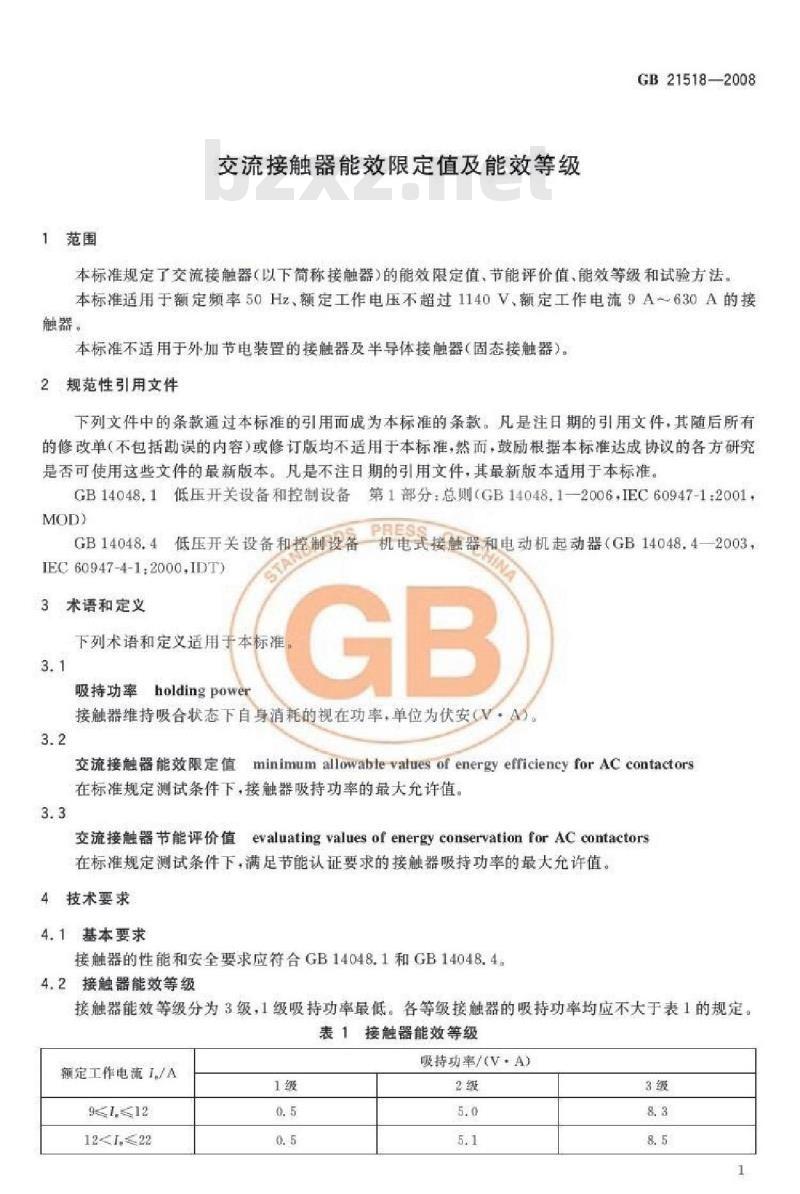

1范围
交流接触器能效限定值及能效等级GB21518-2008
本标准规定了交流接触器（以下简称接触器）的能效限定值、节能评价值，能效等级和试验方法。本标准适用于额定频率50Hz、额定工作电压不超过1140V、额定工作电流9A630A的接触器。
本标准不适用于外加节电装置的接触器及半导体接触器（固态接触器）。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB14048.1低压开关设备和控制设备第1部分：总则（GB14048.1—2006.IEC60947-1：2001，MOD)
GB14048.4低压开关设备和控制设备机电式接触器和电动机起动器（GB14048.4-2003，IEC60947-4-1.2000.IDT)
3术语和定义免费标准下载网bzxz
下列术语和定义适用于本标准
吸持功率holdingpower
接触器维持吸合状态下自身消耗的视在功率，单位为伏安(V·A)3.2
交流接触器能效限定值minimum allowablevalues of energy efriciency forAC contactors在标准规定测试条件下接触器吸持功率的最大充许值3.3
交流接触器节能评价值evaluatingvalues of energy conservationfor AC contactors在标准规定测试条件下，满足节能认证要求的接触器吸持功率的最大允许值。4技术要求
4.1基本要求
接触器的性能和安全要求应符合GB14048.1和GB14048.4。4.2接触器能效等级
接触器能效等级分为3级，1级吸持功率最低。各等级接触器的吸持功率均应不大于表1的规定。表1接触器能效等级
额定工作电流I./A
吸持功率/(V·A)
GB21518-2008
额定工作电流I/A
63#100
1005160
160≤250
250400
40021.630
4.3接触器能效限定值

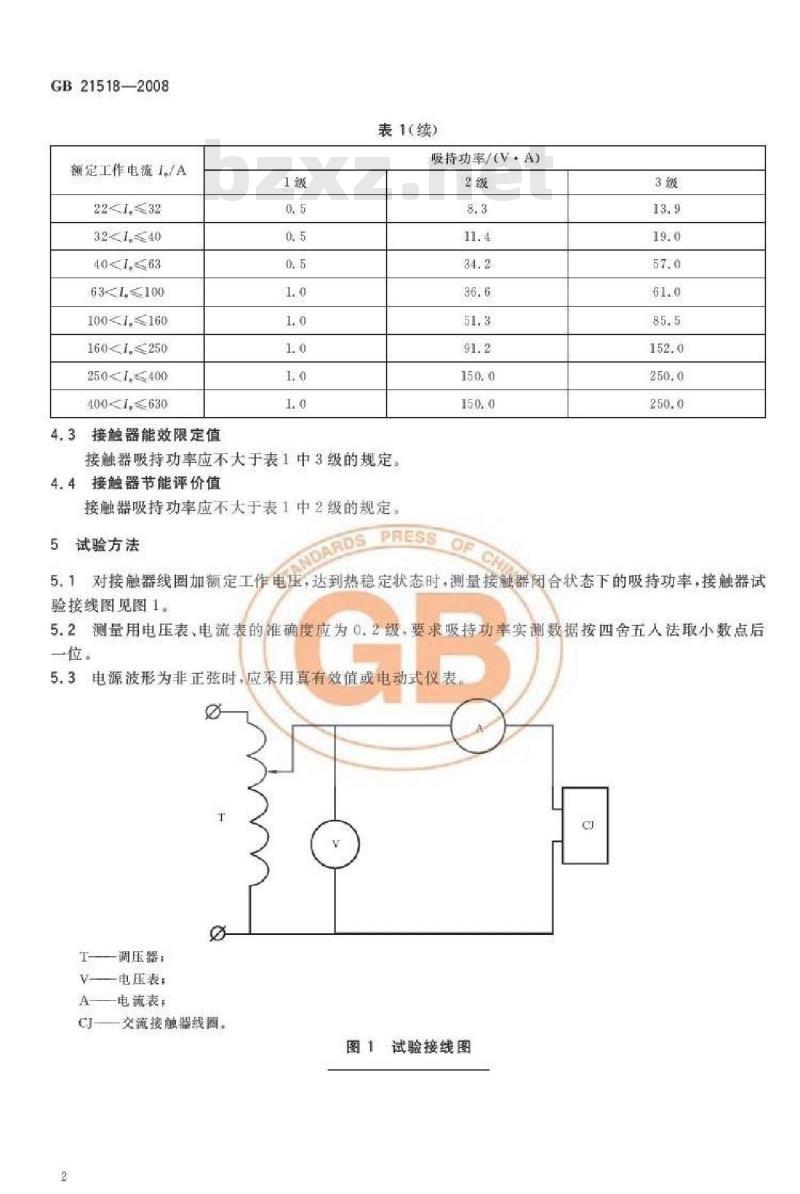

表1(续）
吸持功率/(V·A)
接触器吸持功率应不大于表1中3级的规定。4.4接触器节能评价值
接触器吸持功率应不大于表1中2级的规定。5试验方法
5.1对接触器线圈加额定工作电压，达到热稳定状态时，测量接触器闭合状态下的吸持功率，接触器试验接线图见图1
5.2测量用电压表，电流表的准确度应为0.2级，要求吸持功率实测数据按四舍五人法取小数点后一位。
5.3电源波形为非正弦时，应采用直有效值或电动式仪表CJ
调压器：
一电压表：
A——电流表
交流接触器线圈。
图1试验接线图
GB21518-2008

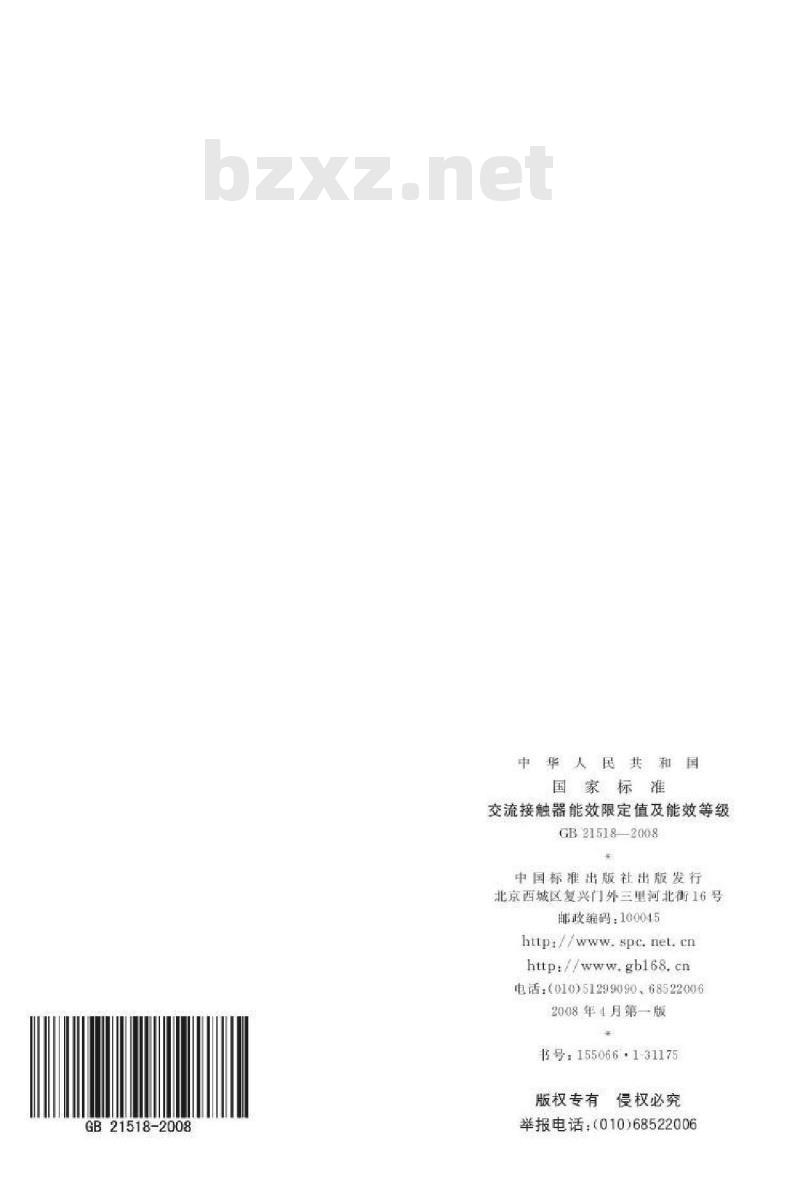

中华人民共和国
国家标准
交流接触器能效限定值及能效等级GB215182008
中国标准出版社出版发行
北京西城区复兴门外三里河北街16号邮政编码：100045
http://spc.net.cn
http://gb168.cn
电话：（010)51299090.685220062008年4月第一版
书号：1550661-31175
版权专有侵权必究
举报电话：010）68522006
