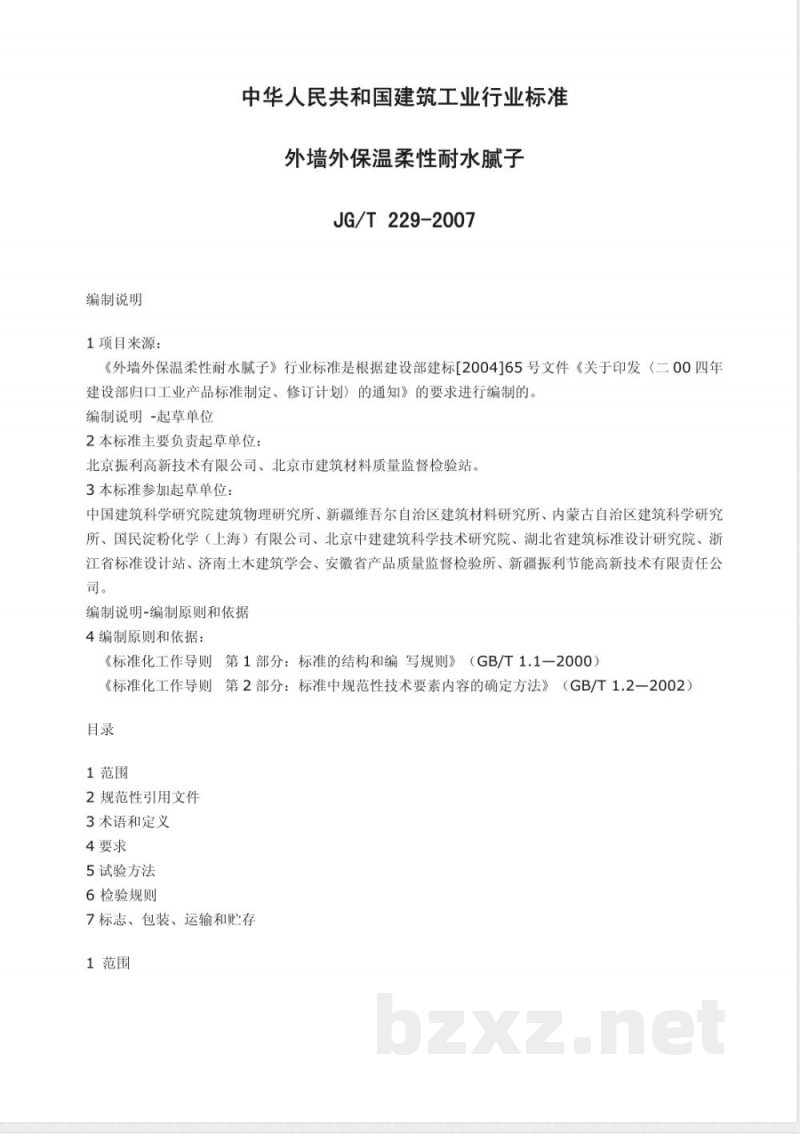

【建筑工业行业标准(JG)】 外墙外保温柔性耐水腻子

编制说明
1项目来源：
中华人民共和国建筑工业行业标准外墙外保温柔性耐水腻子
JG/T229-2007
《外墙外保温柔性耐水腻子》行业标准是根据建设部建标[2004]65号文件《关于印发《二00四年建设部归口工业产品标准制定、修订计划》的通知》的要求进行编制的编制说明-起草单位
2本标准主要负责起草单位：
北京振利高新技术有限公司、北京市建筑材料质量监督检验站。3本标准参加起草单位：
中国建筑科学研究院建筑物理研究所、新疆维吾尔自治区建筑材料研究所、内蒙古自治区建筑科学研究所、国民淀粉化学（上海）有限公司、北京中建建筑科学技术研究院、湖北省建筑标准设计研究院、浙江省标准设计站、济南土木建筑学会、安徽省产品质量监督检验所、新疆振利节能高新技术有限责任公司。
编制说明-编制原则和依据
4编制原则和依据：
《标准化工作导则第1部分：标准的结构和编写规则》（GB/T1.1一2000）《标准化工作导则第2部分：标准中规范性技术要素内容的确定方法》（GB/T1.2一2002）目录
1范围
2规范性引用文件
3术语和定义
4要求
5试验方法
6检验规则
7标志、包装、运输和贮存
1 范围

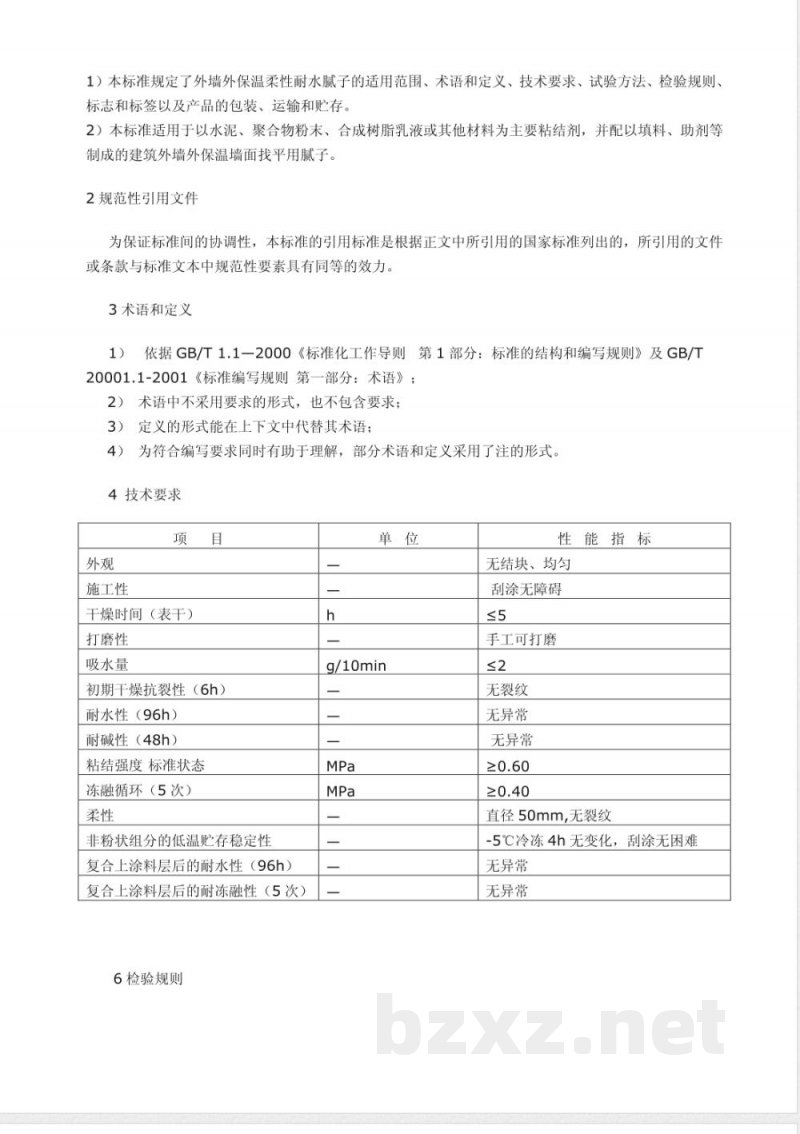

1）本标准规定了外墙外保温柔性耐水腻子的适用范围、术语和定义、技术要求、试验方法、检验规则、标志和标签以及产品的包装、运输和贮存。2）本标准适用于以水泥、聚合物粉未、合成树脂乳液或其他材料为主要粘结剂，并配以填料、助剂等制成的建筑外墙外保温墙面找平用腻子。2规范性引用文件
为保证标准间的协调性，本标准的引用标准是根据正文中所引用的国家标准列出的，所引用的文件或条款与标准文本中规范性要素具有同等的效力。3术语和定义
依据GB1.1一2000《标准化工作导则第1部分：标准的结构和编写规则》及GB20001.1-2001《标准编写规则第一部分：术语》；2）术语中不采用要求的形式，也不包含要求；定义的形式能在上下文中代替其术语；3）
4）为符合编写要求同时有助于理解，部分术语和定义采用了注的形式。4技术要求
施工性
干燥时间（表干）
打磨性
吸水量
初期干燥抗裂性（6h）
耐水性（96h）
耐碱性（48h）
粘结强度标准状态
冻融循环（5次）
非粉状组分的低温贮存稳定性
复合上涂料层后的耐水性（96h）复合上涂料层后的耐冻融性（5次）6检验规则免费标准bzxz.net
g/10min
性能指标
无结块、均匀
刮涂无障碍
手工可打磨
无裂纹
无异常
无异常
直径50mm，无裂纹
-5℃冷冻4h无变化，刮涂无困难无异常
无异常

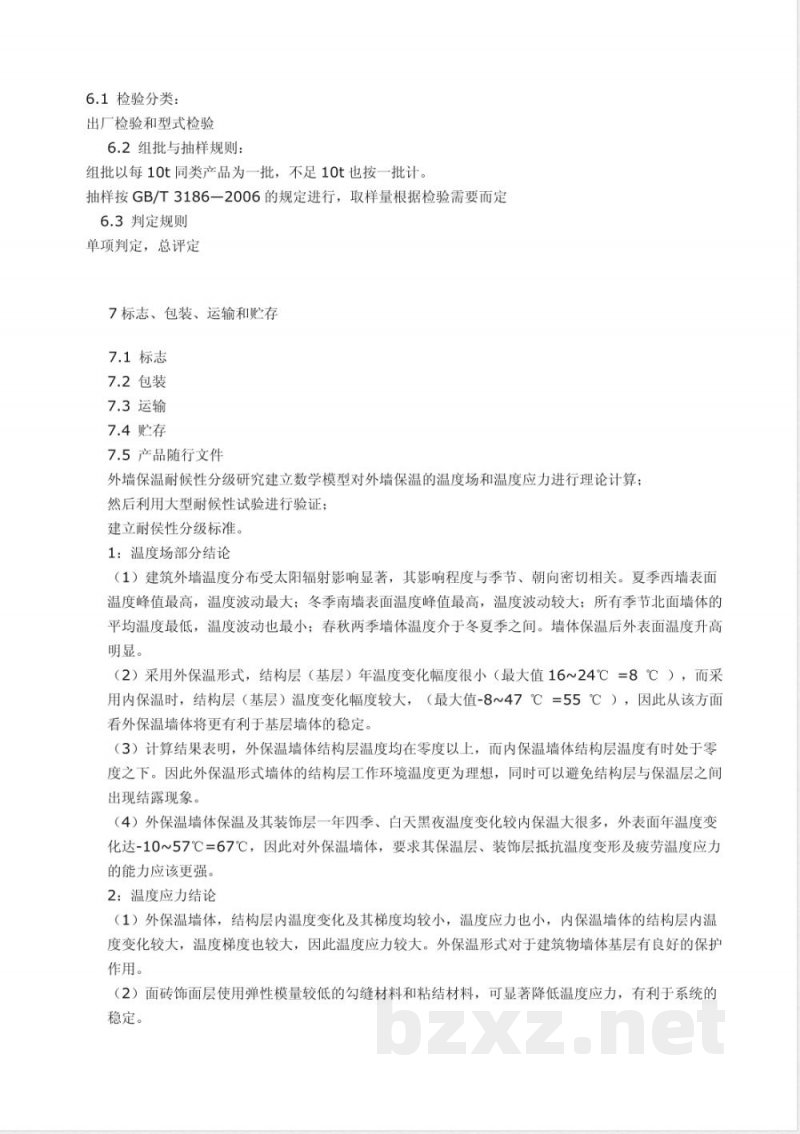

6.1检验分类：
出厂检验和型式检验
6.2组批与抽样规则：
组批以每10t同类产品为一批，不足10t也按一批计。抽样按GB/T3186一2006的规定进行，取样量根据检验需要而定6.3判定规则
单项判定，总评定
7标志、包装、运输和贮存
7.1标志
7.2包装
7.3运输
7.4贮存
7.5产品随行文件
外墙保温耐候性分级研究建立数学模型对外墙保温的温度场和温度应力进行理论计算然后利用大型耐候性试验进行验证：建立耐侯性分级标准。
1：温度场部分结论
（1）建筑外墙温度分布受太阳辐射影响显著，其影响程度与季节、朝向密切相关。夏季西墙表面温度峰值最高，温度波动最大：冬季南墙表面温度峰值最高，温度波动较大：所有季节北面墙体的平均温度最低，温度波动也最小；春秋两季墙体温度介于冬夏季之间。墙体保温后外表面温度升高明显。
（2）采用外保温形式，结构层（基层）年温度变化幅度很小（最大值16～24℃=8℃），而采用内保温时，结构层（基层）温度变化幅度较大，（最大值-8~47℃=55℃），因此从该方面看外保温墙体将更有利于基层墙体的稳定。（3）计算结果表明，外保温墙体结构层温度均在零度以上，而内保温墙体结构层温度有时处于零度之下。因此外保温形式墙体的结构层工作环境温度更为理想，同时可以避免结构层与保温层之间出现结露现象。
（4）外保温墙体保温及其装饰层一年四季、白天黑夜温度变化较内保温大很多，外表面年温度变化达-10~57℃=67℃，因此对外保温墙体，要求其保温层、装饰层抵抗温度变形及疲劳温度应力的能力应该更强。
2：温度应力结论
（1）外保温墙体，结构层内温度变化及其梯度均较小，温度应力也小，内保温墙体的结构层内温度变化较大，温度梯度也较大，因此温度应力较大。外保温形式对于建筑物墙体基层有良好的保护作用。
（2）面砖饰面层使用弹性模量较低的勾缝材料和粘结材料，可显著降低温度应力，有利于系统的稳定。

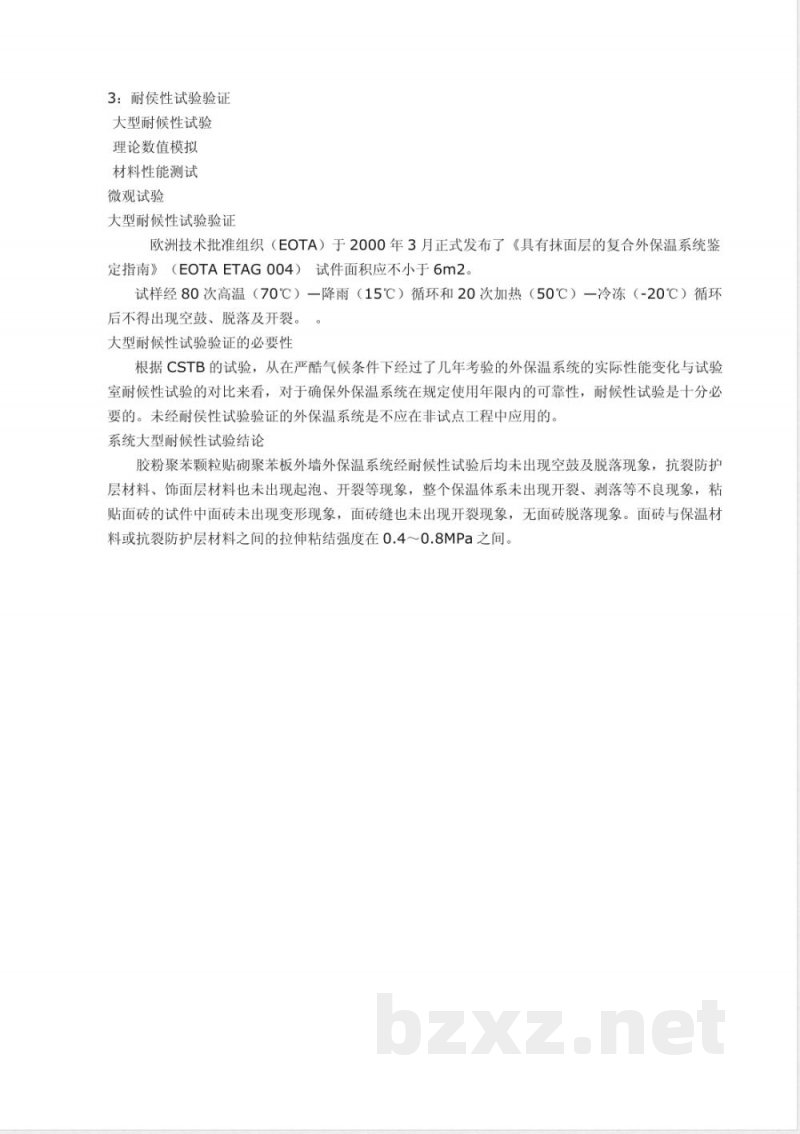

3：耐侯性试验验证
大型耐候性试验
理论数值模拟
材料性能测试
微观试验
大型耐候性试验验证
欧洲技术批准组织（EOTA）于2000年3月正式发布了《具有抹面层的复合外保温系统鉴定指南》（EOTAETAG004）试件面积应不小于6m2试样经80次高温（70℃）一降雨（15℃）循环和20次加热（50℃）一冷冻（-20℃）循环后不得出现空鼓、脱落及开裂。。大型耐候性试验验证的必要性
根据CSTB的试验，从在严酷气候条件下经过了几年考验的外保温系统的实际性能变化与试验室耐候性试验的对比来看，对于确保外保温系统在规定使用年限内的可靠性，耐候性试验是十分必要的。未经耐侯性试验验证的外保温系统是不应在非试点工程中应用的。系统大型耐候性试验结论
胶粉聚苯颗粒贴砌聚苯板外墙外保温系统经耐候性试验后均未出现空鼓及脱落现象，抗裂防护层材料、饰面层材料也未出现起泡、开裂等现象，整个保温体系未出现开裂、剥落等不良现象，粘贴面砖的试件中面砖未出现变形现象，面砖缝也未出现开裂现象，无面砖脱落现象。面砖与保温材料或抗裂防护层材料之间的拉伸粘结强度在0.4～0.8MPa之间。
