【国家标准(GB)】无管芯重力热管铝管材

本网站发布时间： 2024-08-10 01:27:11

GB/T9082.1-1988
现行
　点击下载此标准

基本信息

标准号：
GB/T 9082.1-1988
标准名称：
无管芯重力热管铝管材
标准类别：
国家标准(GB)
英文名称：
Coreless gravity heat pipe aluminum tube
标准状态：
现行
发布日期：
1988-04-14
实施日期：
1988-01-01
出版语种：
简体中文
下载格式：
.rar.pdf
下载大小：
72.36 KB

标准分类号

标准ICS号：
流体系统和通用件>>管道部件和管道>>23.040.15有色金属管
中标分类号：
机械>>通用机械与设备>>J74压力容器

关联标准

出版信息

页数：
3页
标准价格：
8.0 元

其他信息

首发日期：
1988-04-14
复审日期：
2004-10-14
起草单位：
航天部五院501设计部
归口单位：
中国航天科技集团公司
发布部门：
国家标准局
主管部门：
中国航天科技集团公司
相关标签：
重力热管管材

标准简介/下载

点击下载

标准简介：

标准下载解压密码：www.bzxz.net

本标准规定了无管芯重力热管铝管材的技术要求和检验方法。酊本标准适用于无管芯重力热管铝管材的生产和验收。 GB/T 9082.1-1988 无管芯重力热管铝管材 GB/T9082.1-1988

标准内容

部分标准内容：

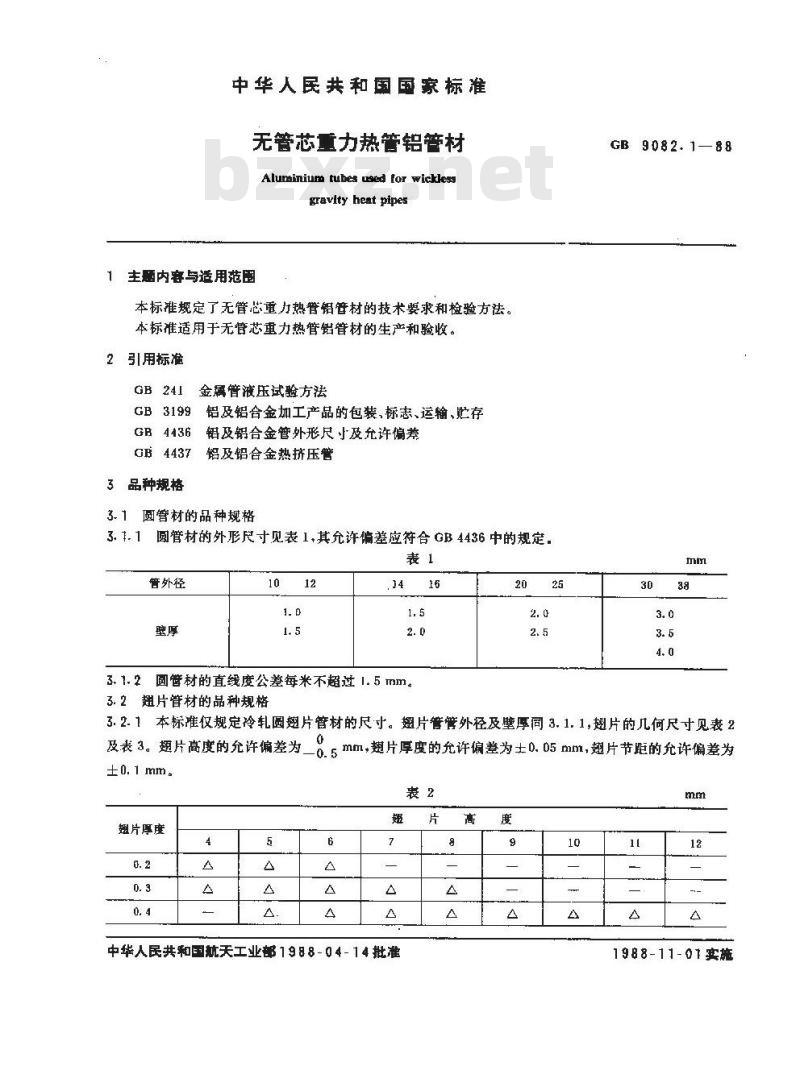

中华人民共和国国家标准
无管芯重力热管铝管材
Aluminium tubes used for wicklessgravity heat pipes
主题内容与适用范围
本标准规定了无管芯重力热管铝管材的技术要求和检验方法。本标准适用于无管芯重力热管铝管材的生产和验收。引用标准
GB 241
金属管液压试验方法
GB 3199
铝及铝合金加工产品的包装，标志、运输、贮存GB4436
铅及铝合金管外形尺少及充允许偏差GB4437铝及铝合金热挤压管
3品种规格
3.1圆管材的品种规格
3.1.1圆管材的外形尺寸见表1.其允许偏差应符合GB4436中的规定表1
管外径
3.1.2圆管材的直线度公差每米不超过1.5mm。3.2翅片管材的品种规格
GB9082.1—88
3.2.1本标准仅规定冷轧圆翅翘片管材的尺寸。翅片管管外径及壁厚同3.1.1，翅片的几何尺寸见表2-0.5mm，翅片厚度的充许偏差为士0. 05mm，翅片节距的充许偏差为及表 3。翅片高度的允许偏差为±0. 1 mm。
翅片厚度
中华人民共和国航天工业部1988-04-14批准片
1988-11-01实施
翘片厚度
注：△为选用规格。
管外径
20-~38
矮片节距
注；△为选用规格。
GB 9082.188
续表2
3.2.2翅片管材的供货定尺长度最长不超过6m。3.2.3翅片管材的直线度公差每米不超过1.5mm。4技术要求
4.1管材的材料为工业纯铝L2,L3、L4及防锈铝LF21。4.2管材的技术要求应符合GB4437中的规定。4.3翅片管翅片表面应光滑，不允许有裂纹度
4.4管材按GB241的规定进行液压试验。计算试验压力时，允许应力取0.9（为抗拉强度）。在计算的试验压力下保持 10 mn,不允许管材破裂,但允许有变形。5管材的试验方法
5.1管材的试验方法应符合GB4437中的规定。5.2液压试验方法见 GB 241。
6检验规则
6.1对管材的外观和尺寸应进行检查，管材的尺寸应符合第 3章中的要求6.2每批管材抽取二根进行液压试验，试验结果应符合4.4条的规定。若其中有*个试样不合格，需再取双倍数量的试样进行复验，复验结果仍有一个试样不合格，则该批管材不予验收。7包装、标志、运输、些存
7.1材的包装，标志，运输和贮存应符合GB3199的规定。GB 9082.1-88www.bzxz.net

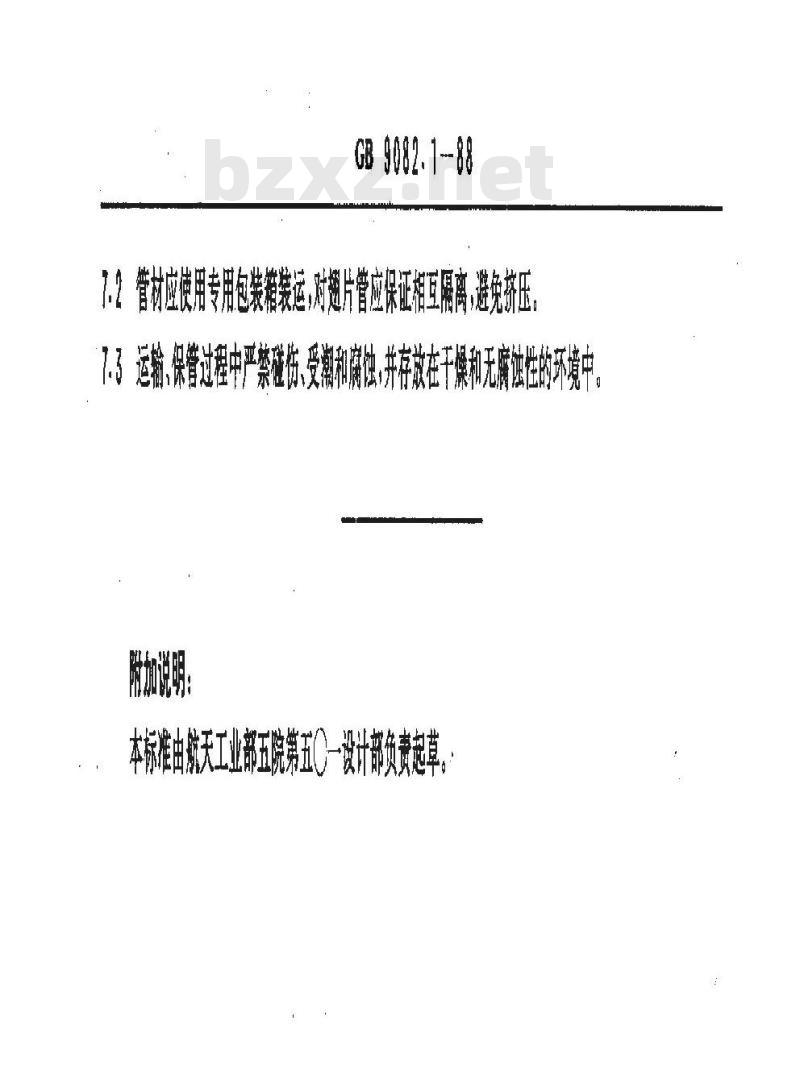

7.2管材应使用专用包装箱装运,对超片管应保证相互隔离,避免挤压1.3运输，保管过程中严禁础伤,受和蚀并存效在干燥和无腐性的环境中本标准由贼天工业部五院第五0一设计部负责起草。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
