ICS 21. 060. 10

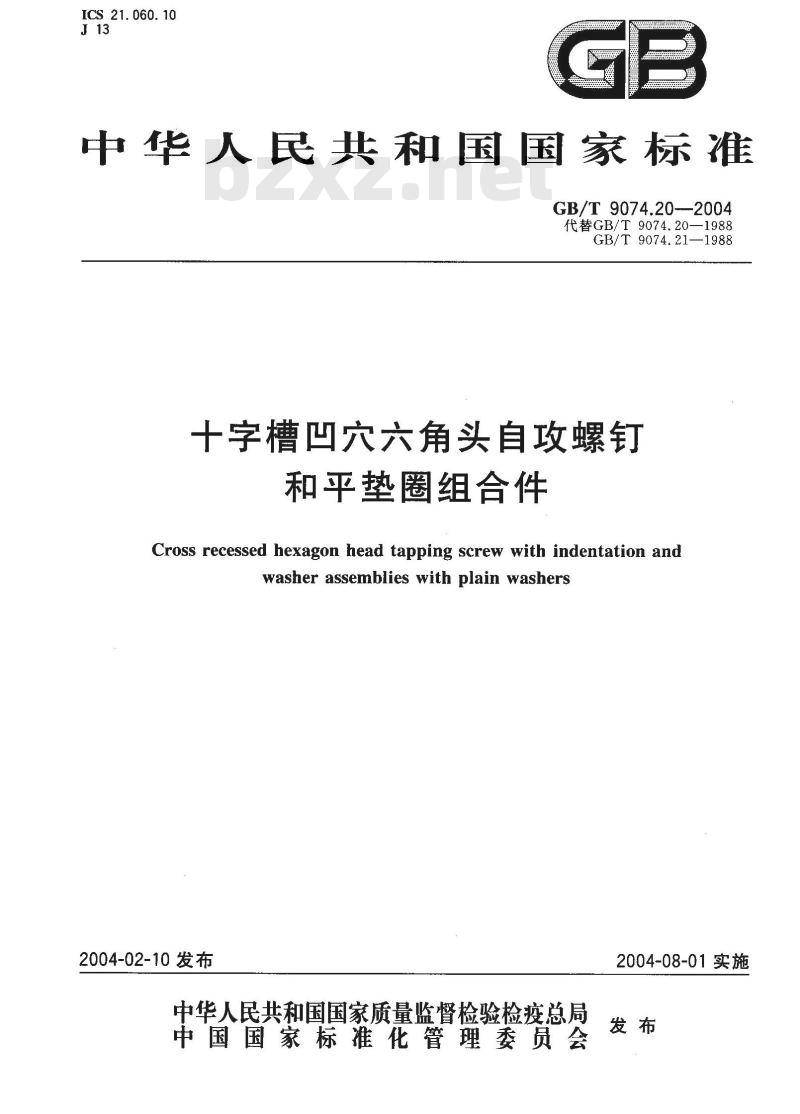

中华人民共和国国家标准　
GB/T9074.20-—2004
代替GB/T9074.20—1988
GB/T 9074.21—1988
十字槽凹穴六角头自攻螺钉
和平垫圈组合件
Cross recessed hexagon head tapping screw with indentation andwasher assemblies with plain washers2004-02-10发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2004-08-01实施

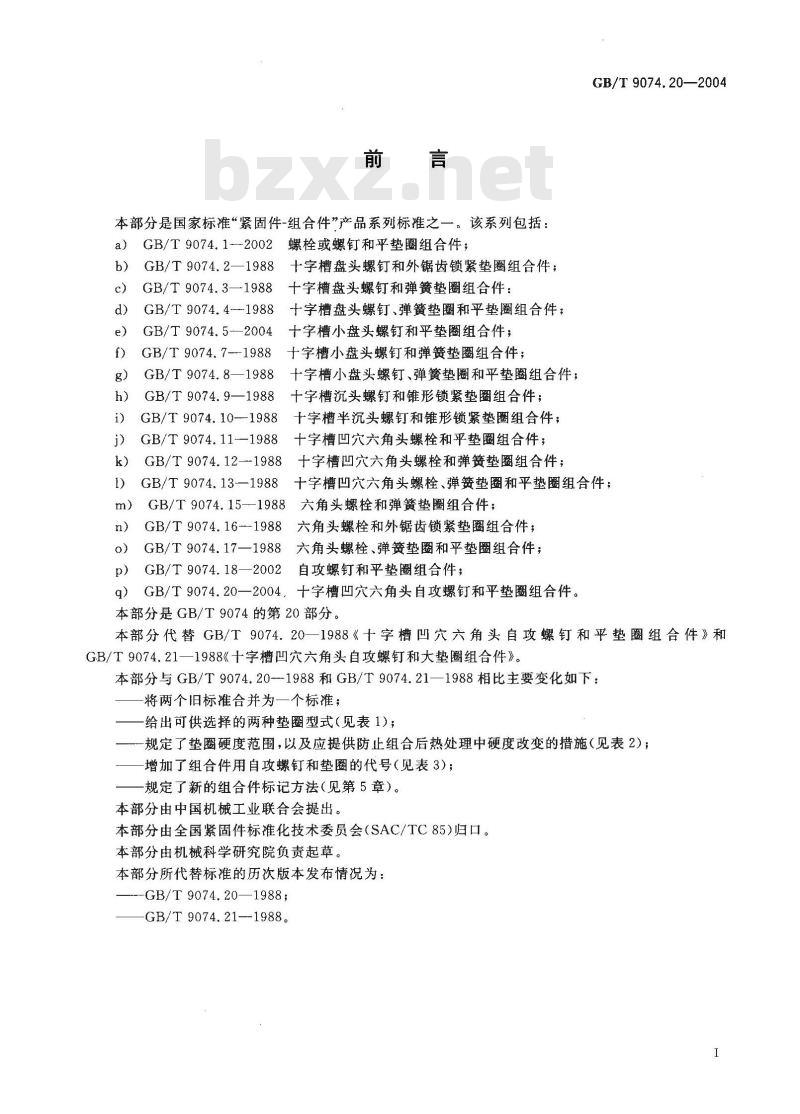

本部分是国家标准“紧固件-组合件”产品系列标准之一。该系列包括：GB/T9074.1—2002螺栓或螺钉和平垫圈组合件；a)
GB/T 9074.2—1988
十字槽盘头螺钉和外锯齿锁紧垫圈组合件；GB/T 9074.3—1988
十字槽盘头螺钉和弹簧垫圈组合件：c）
GB/T 9074. 4---1988
十字槽盘头螺钉、弹簧垫圈和平垫圈组合件；GB/T9074.5—2004十字槽小盘头螺钉和平垫圈组合件；e）
GB/T 9074. 7-1988
十字槽小盘头螺钉和弹簧垫圈组合件；GB/T 9074. 8—1988
十字槽小盘头螺钉、弹簧垫圈和平垫圈组合件；GB/T 9074.9—1988
十字槽沉头螺钉和锥形锁紧垫圈组合件；i)GB/T 9074.10--1988
十字槽半沉头螺钉和锥形锁紧垫圈组合件；GB/T 9074.11-—1988
十字槽凹穴六角头螺栓和平垫圈组合件；GB/T 9074. 12--1988
十字槽凹穴六角头螺栓和弹簧垫圈组合件；GB/T 9074.20—2004
GB/T 9074.13—1988
3十字槽凹穴六角头螺栓、弹簧垫圈和平垫圈组合件；1）
GB/T9074.15--1988六角头螺栓和弹簧垫圈组合件；GB/T9074.161988六角头螺栓和外锯齿锁紧垫圈组合件；GB/T9074.17一1988六角头螺栓、弹簧垫圈和平垫圈组合件；GB/T 9074,18—2002
自攻螺钉和平垫圈组合件；
GB/T9074.20一2004，十字槽凹穴六角头自攻螺钉和平垫圈组合件。g）
本部分是GB/T9074的第20部分。本部分代替GB/T9074.20—1988《十字槽凹穴六角头自攻螺钉和平垫圈组合件》和GB/T9074.21—1988《十字槽凹穴六角头自攻螺钉和大垫圈组合件》。本部分与GB/T9074.20-1988和GB/T9074.21—1988相比主要变化如下：将两个旧标准合并为一个标准；给出可供选择的两种垫圈型式（见表1）；规定了垫圈硬度范围，以及应提供防止组合后热处理中硬度改变的措施（见表2)；增加了组合件用自攻螺钉和垫圈的代号（见表3）；规定了新的组合件标记方法（见第5章）。本部分由中国机械工业联合会提出。本部分由全国紧固件标准化技术委员会（SAC/TC85)归口。本部分由机械科学研究院负责起草。本部分所代替标准的历次版本发布情况为：GB/T 9074.20—1988;
-GB/T 9074. 21--1988。

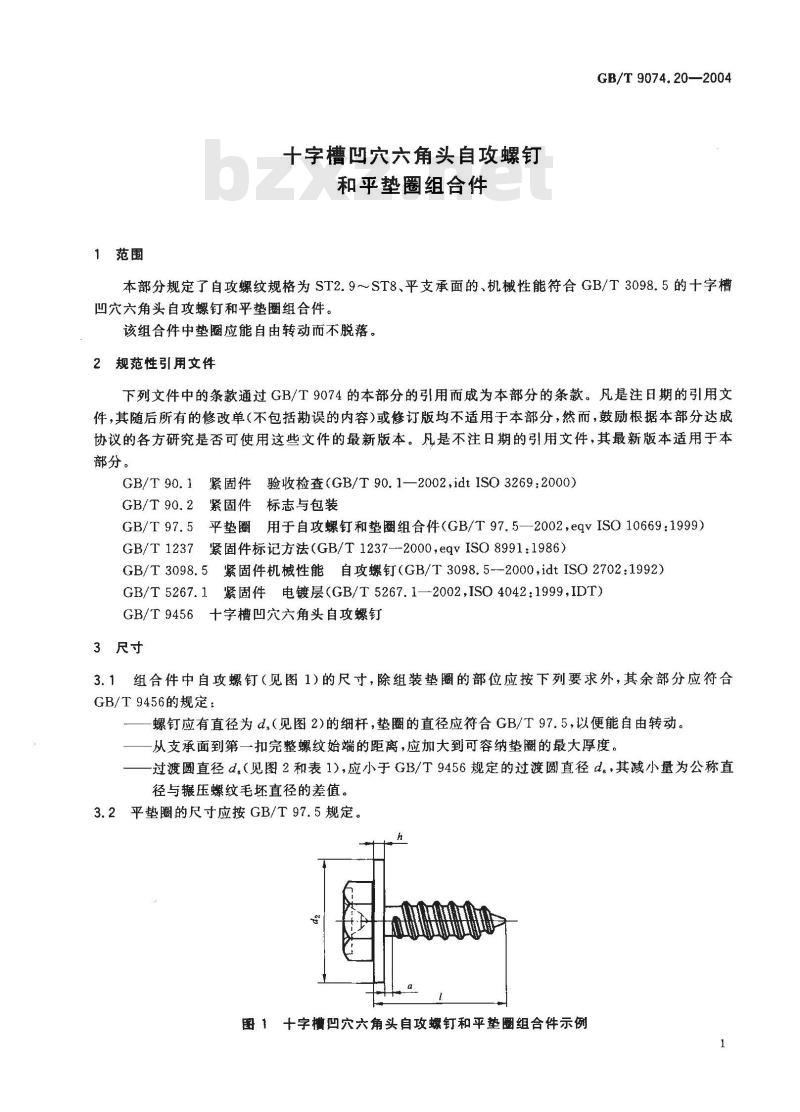

1范围
十字槽凹穴六角头自攻螺钊
和平垫圈组合件
GB/T9074.20—2004
本部分规定了自攻螺纹规格为ST2.9～ST8、平支承面的、机械性能符合GB/T3098.5的十字槽凹穴六角头自攻螺钉和平垫圈组合件。该组合件中垫圈应能自由转动而不脱落。2规范性引用文件
下列文件中的条款通过GB/T9074的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T90.1紧固件验收检查(GB/T90.1—2002,idtISO3269:2000)GB/T90.2紧固件标志与包装
GB/T97.5平垫圈用于自攻螺钉和垫圈组合件（GB/T97.5—2002eqvISO10669:1999）GB/T1237紧固件标记方法（GB/T1237-2000，eqvISO8991:1986）GB/T3098.5紧固件机械性能自攻螺钉（GB/T3098.5--2000,idtISO2702:1992）GB/T5267.1紧固件电镀层(GB/T5267.1—2002,ISO4042：1999,IDT)GB/T9456十字槽凹穴六角头自攻螺钉3尺寸
3.1组合件中自攻螺钉（见图1)的尺寸，除组装垫圈的部位应按下列要求外，其余部分应符合GB/T9456的规定：
螺钉应有直径为d.（见图2)的细杆，垫圈的直径应符合GB/T97.5，以便能自由转动。从支承面到第一扣完整螺纹始端的距离，应加大到可容纳垫圈的最大厚度。过渡圆直径d（见图2和表1），应小于GB/T9456规定的过渡圆直径d，其减小量为公称直径与辗压螺纹毛坏直径的差值。3.2平垫圈的尺寸应按GB/T97.5规定。场
图1十字槽凹穴六角头自攻螺钉和平垫圈组合件示例1
GB/T 9074.20—2004

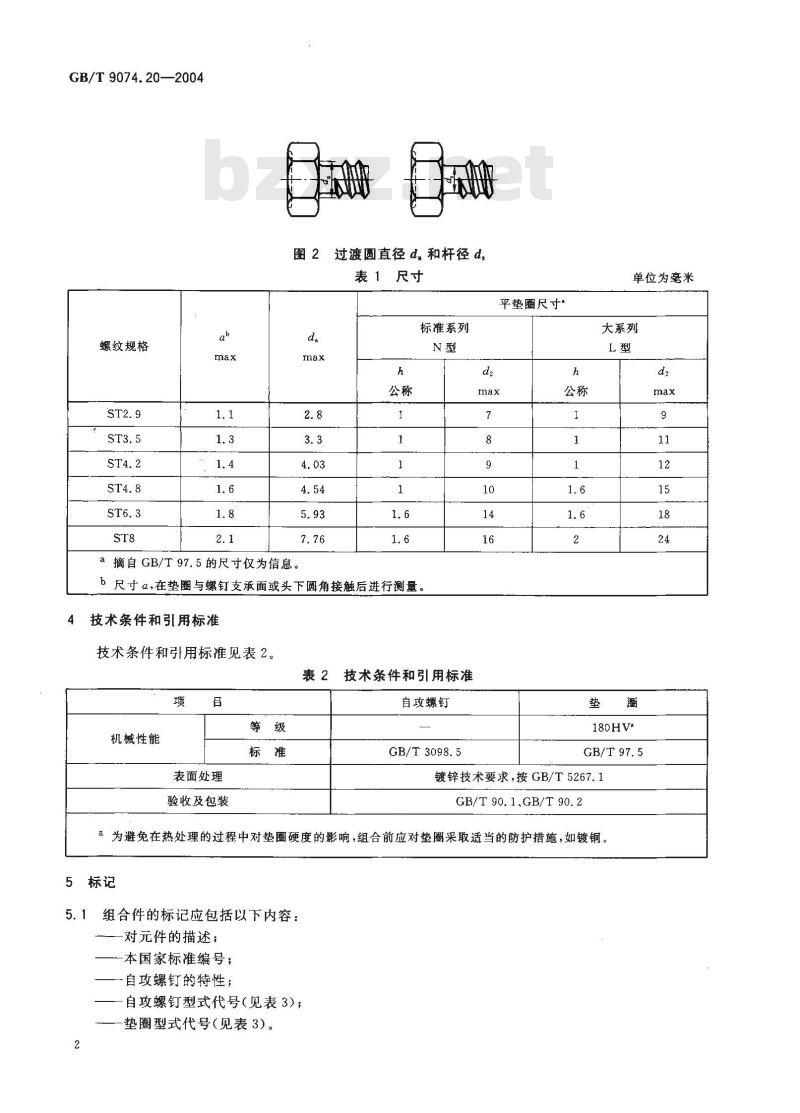

螺纹规格
过渡圆直径d。和杆径ds免费标准bzxz.net
表1尺寸
标准系列
平垫圈尺寸·
a摘自GB/T97.5的尺寸仅为信息。b尺寸a,在垫圈与螺钉支承面或头下圆角接触后进行测量。技术条件和引用标准
技术条件和引用标准见表2。
表2技术条件和引用标准
机械性能
表面处理
验收及包装
自攻螺钉
GB/T 3098. 5
单位为毫米
大系列
GB/T 97. 5
镀锌技术要求，按GB/T5267.1
GB/T 90. 1,GB/T 90. 2
α为避免在热处理的过程中对垫圈硬度的影响，组合前应对垫圈采取适当的防护措施，如镀铜。标记
5.1组合件的标记应包括以下内容：对元件的描述；
本国家标准编号；
自攻螺钉的特性；
自攻螺钉型式代号（见表3）；
垫圈型式代号（见表3）。
十字槽凹穴
六角头自攻螺钉
平垫圈
用于自攻螺钉和垫圈组合件

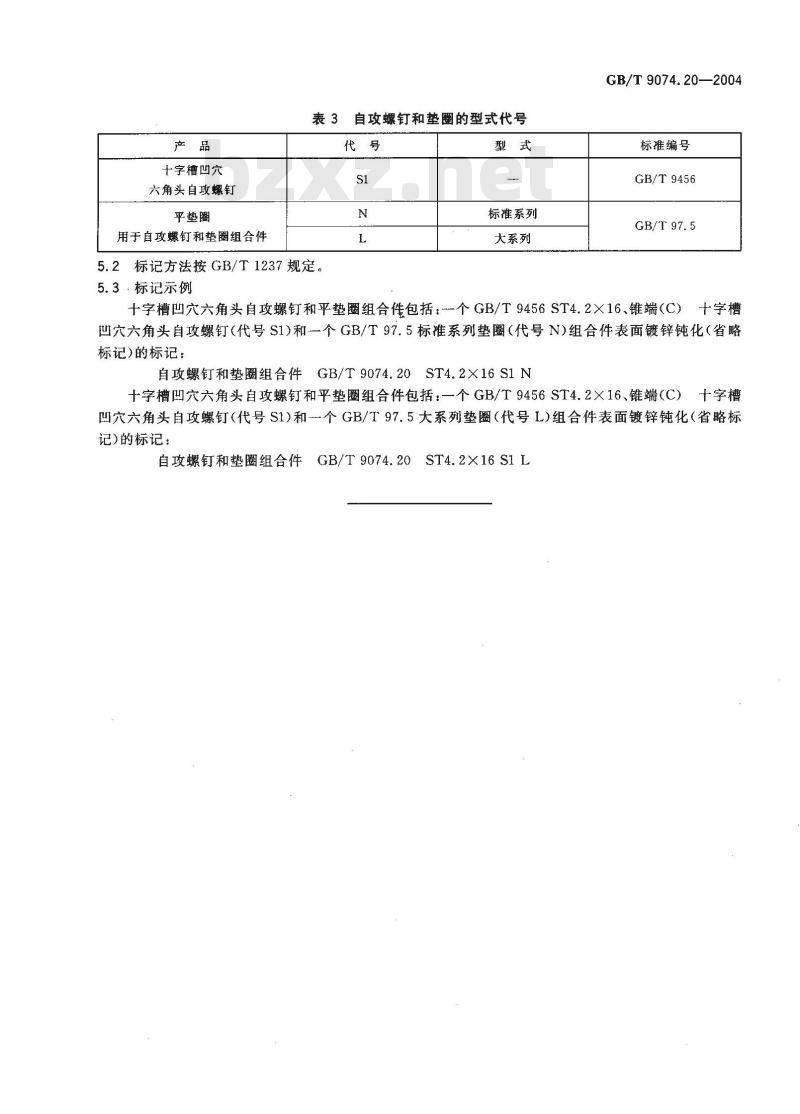

表3自攻螺钉和垫圈的型式代号
5.2标记方法按GB/T1237规定。
5.3：标记示例
标准系列
大系列
GB/T 9074. 20—2004
标准编号
GB/T 9456
十字槽凹穴六角头自攻螺钉和平垫圈组合件包括：个GB/T9456ST4.2×16、锥端（C）十字槽凹穴六角头自攻螺钉（代号S1）和一个GB/T97.5标准系列垫圈（代号N)组合件表面镀锌钝化（省略标记)的标记：
自攻螺钉和垫圈组合件GB/T9074.20ST4.2X16S1N十字槽凹穴六角头自攻螺钉和平垫圈组合件包括：一个GB/T9456ST4.2×16、锥端（C）十字槽凹穴六角头自攻螺钉(代号S1)和个GB/T97.5大系列垫圈（代号L)组合件表面镀锌钝化（省略标记的标记：
自攻螺钉和垫圈组合件GB/T9074.20ST4.2X16S1L
