【国家标准(GB)】六角头螺栓和外锯齿锁紧垫圈组合件

本网站发布时间： 2024-08-10 01:33:00

GB/T9074.16-1988
现行
　点击下载此标准

基本信息

标准号：
GB/T 9074.16-1988
标准名称：
六角头螺栓和外锯齿锁紧垫圈组合件
标准类别：
国家标准(GB)
英文名称：
Hexagon head bolt and external serrated lock washer assemblies
标准状态：
现行
发布日期：
1988-04-16
实施日期：
1989-01-01
出版语种：
简体中文
下载格式：
.rar.pdf
下载大小：
32.50 KB

标准分类号

标准ICS号：
机械系统和通用件>>21.060紧固件
中标分类号：
机械>>通用零部件>>J13紧固件

关联标准

出版信息

页数：
3页
标准价格：
8.0 元

其他信息

首发日期：
1988-04-16
复审日期：
2004-10-14
起草单位：
机械部标准化所
归口单位：
全国紧固件标准化技术委员会
发布部门：
中国机械工业联合会
主管部门：
中国机械工业联合会
相关标签：
六角螺栓锯齿锁紧垫圈组合

标准简介/下载

点击下载

标准简介：

标准下载解压密码：www.bzxz.net

GB/T 9074.16-1988 六角头螺栓和外锯齿锁紧垫圈组合件 GB/T9074.16-1988

标准内容

部分标准内容：

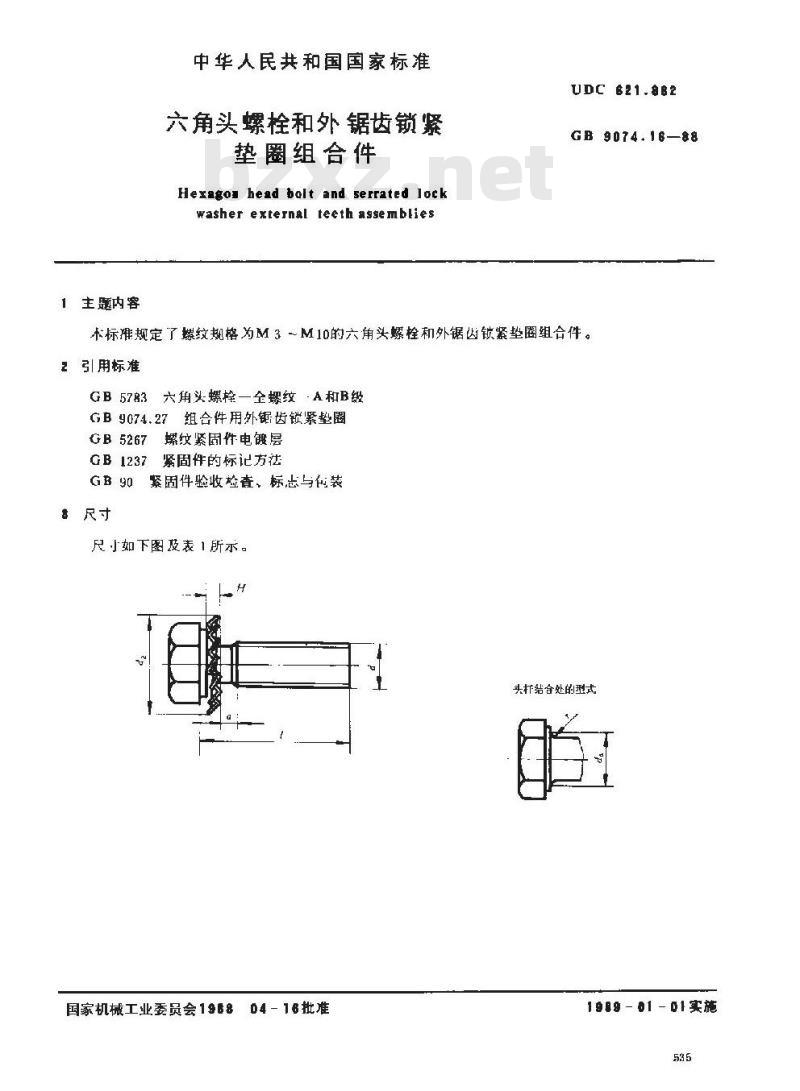

1主题内容
中华人民共和国国家标准
六角头螺栓和外锯齿锁紧
垫圈组合件
Hexago head bolt and serrated lockwasher external teeth assembliesUDC 621.8B2
GB9074.16—88
不标准规定了螺纹规格为M3~M10的六角头螺栓和外锯齿锁案垫圈组合件。2引用标准
GB 5783六角头螺栓一全螺纹-A和B织GB9074.27组合件用外齿销紧垫圈GB5267螺纹紧固件电镀层
GB 1237
紧固件的标记方法
紧固件验收垃查、标志与危装
　尺寸

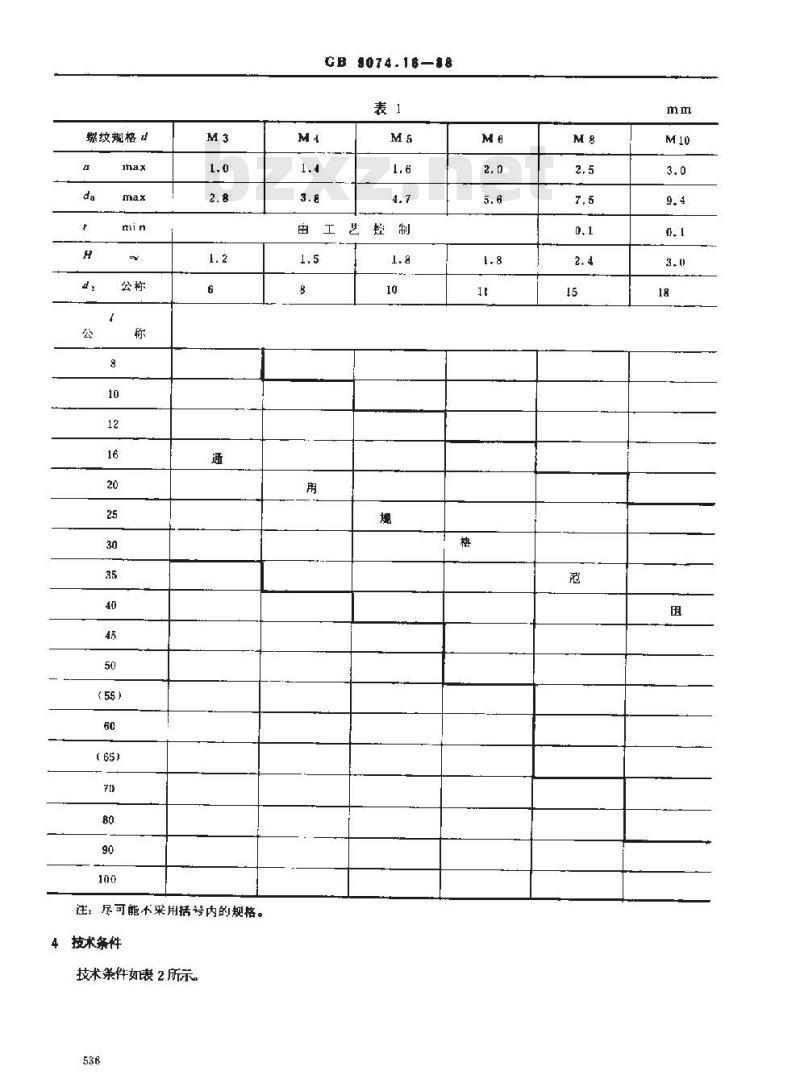

尺小如下图及表1所示。
头打结合处的型式
国家机械工业委员会196804-16批准199 - 01 - 01实施
螺纹规格d
注：尽可能不采用括号内的规格。4技术条件

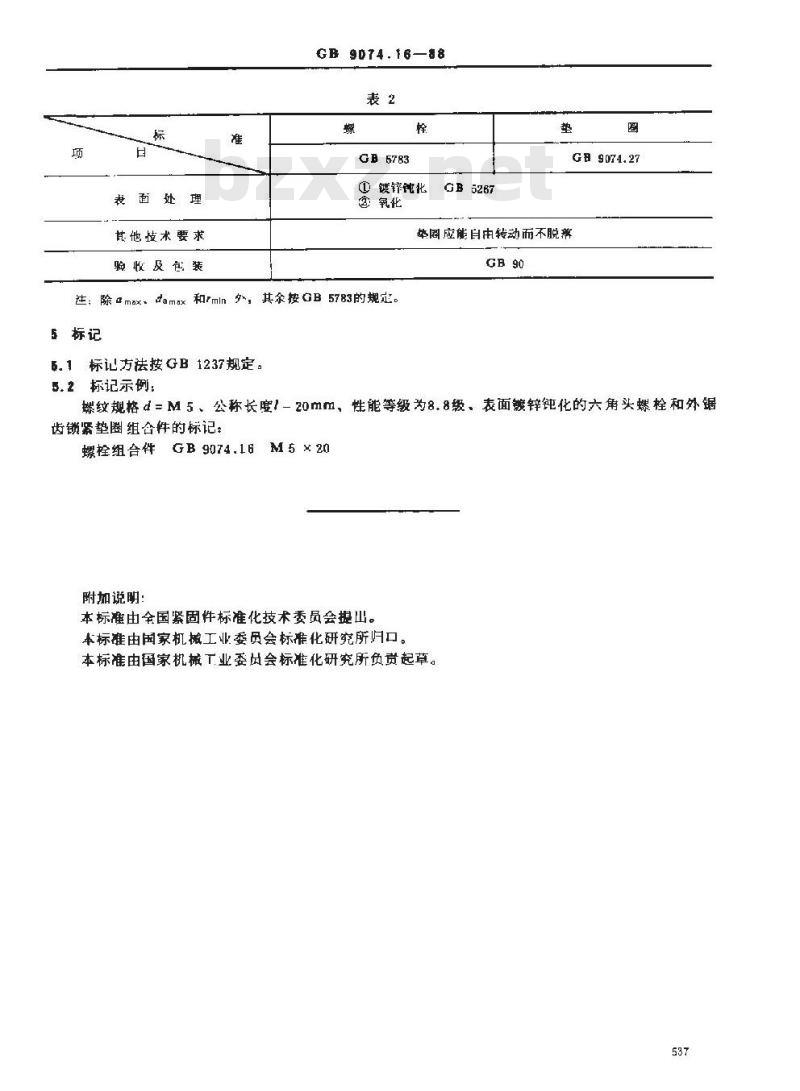

技术条件如表2所示。
GB 8074.16-$8
表面处理
其他技术要求
验收及包色装
GB 9074.16—88
GB 5783
①镀锌钝化
②氧化
GB5267
GE 9074.27
整阁应能自由转动而不脱落
注：除amx、damx和rmln多，其余按GB5783的规定。5标记
5.1标记方法按GB1237规定。
5.2标记示例：
爆纹规格d=M5、公称长度！-20mm、性能等级为8.8级、表面裁锌钝化的六角头螺栓和外锯齿锁紧垫圈组合件的标记：
螺栓组合件免费标准bzxz.net
FGB9074.16
M5×20
附加说明：
本标由全国紧固性标准化技术委员会提山。本标准由国家机械工业委员会标准化研究所归口本标准由国家机械工业委员会标准化研究所负资起草。537
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。

标准图片预览
