【国家标准(GB)】 塑料注射模零件 第5部分:有肩导柱

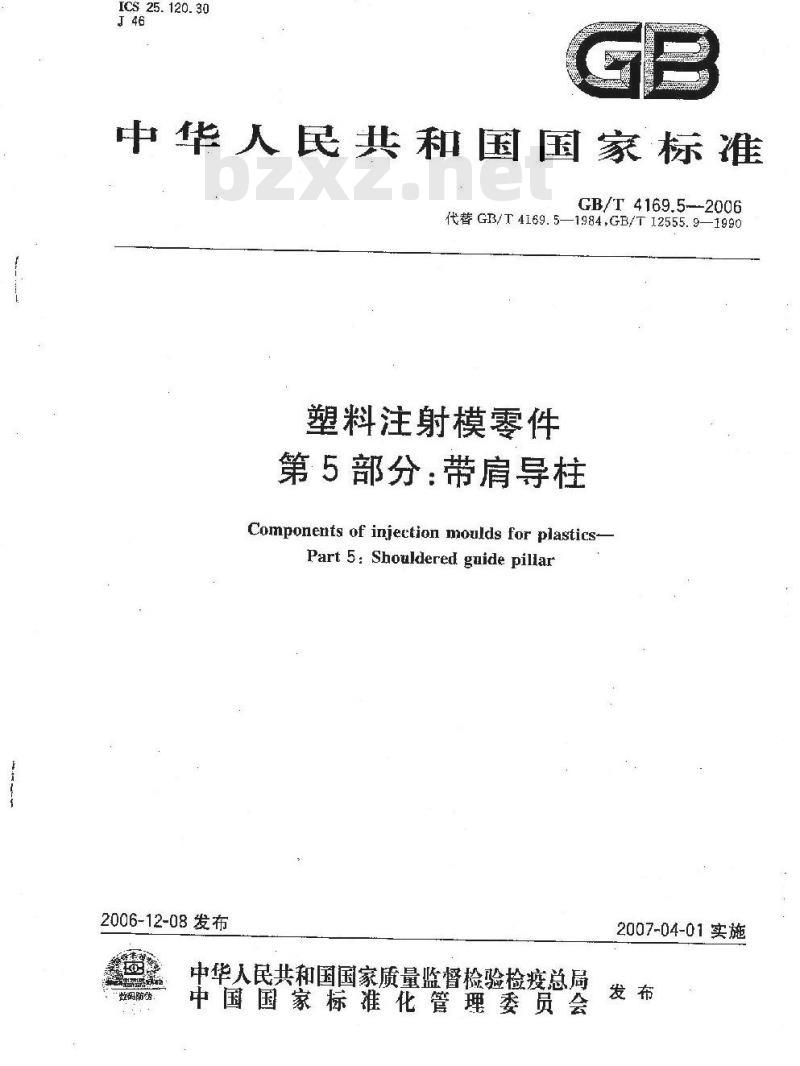

ICS25.120.30
中华人民共和国国家标准
GB/T4169.5—-2006
代替GB/T 4169.5—1984,GB/T 12555.9—1990塑料注射模零件
第5部分：带肩导柱
Components of injection moulds for plasticsPart 5: Shouldered guide pillar2006-12-08发布
整码防钠
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会bzxZ.net
2007-04-01实施

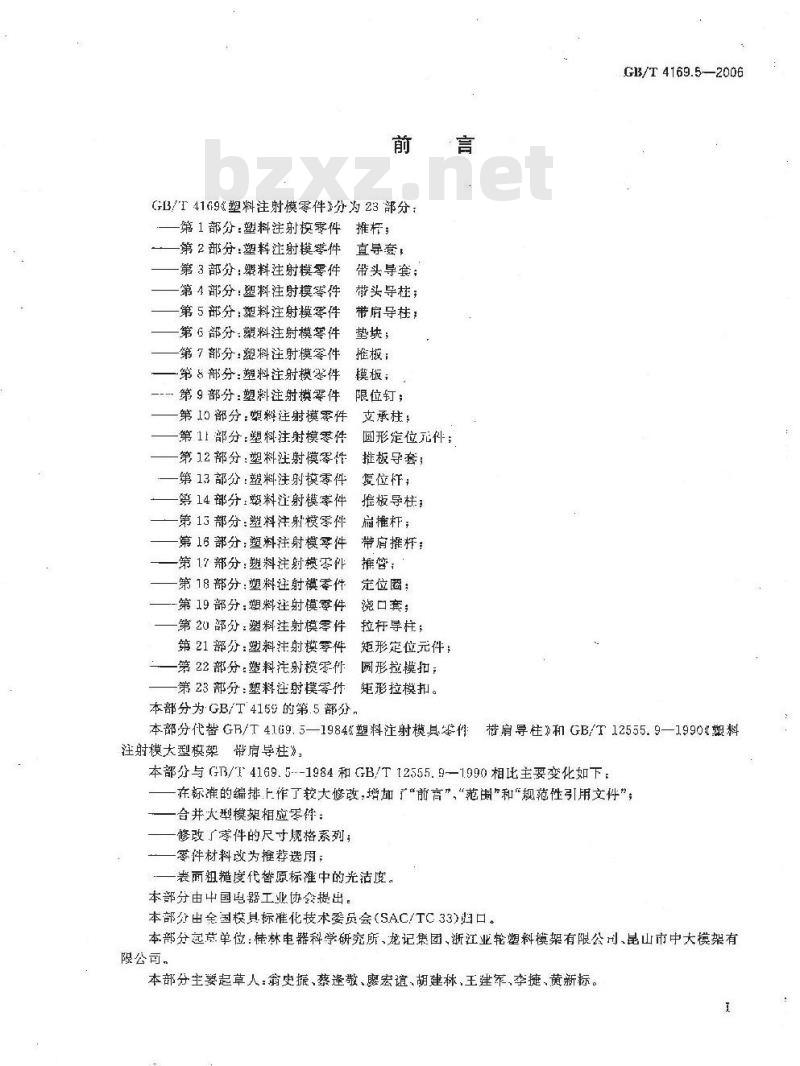

GB/I4169塑料注射模零件》分为23部分：第1部分：塑料注射模零件推析；第2部分：塑料注射模季件
第3部分：料注射模零件
第4部分：塑料注射模零件
第5部分：塑料注射模零件
第 6部分:料注射模零件
第7部分：塑料注射模零件
第8部分：塑料注射模零件
第9部分：塑料注射模零件
第 I0 部分:塑料注射模零件
第11部分;塑料注射模零件
第1.2部分：塑料注射慎零作
第13部分：塑料注射模零件
篇14部分：塑料注射模零件
第13部分：塑料注射模零件
第16部分：塑料注射模零件
第17部分：塑料注射模零件
第 18 部分:塑料注射模零件
第19部分：塑料注射模零件
第20部分：塑料注射模零件
第21部分：塑料注射模零件
第22部分：料注射模零件
直导套，
带头导套，
带头导柱；
带肩导柱；
挚块；
推板：
模板：
限位钉；
支承柱；
圆形定位元件：
推板导套；
复位杆；
推板导柱：
扁椎杆；
带肩推杆：
推管：
定位圈：
浇口套：
拉杆导柱；
矩形定位元件：
圆形拉模扣；
第23部分：塑料注射模零件
矩形拉模扣。
本部分为GB/T4159的第.5部分，GB/T 4169.5-—2006
本部分代替GB/T41.69.5—1984塑料注射模具零件带肩导住》和GB/T12555.9—1990塑料注射模大型模架带肩导柱》，
本部分与GB/F4169.5--1984和GB/T12555.9—1990相比主要变化如下：在标准的编排上作了较大修改，增加”“前言\，“范围”和“规范性引用文件”，合并大型模架相应零件：
修改了零件的尺寸规格系列；
零件材料改为推荐选用；
表面粗糙度代替原标中的光洁度。本部分由中国电器工业协会提出。本部分出余国模具标准化技术委员会(SAC/TC33)归口。本部分起荒单位：桂林电器科学研究所，龙记集团、浙江业轮塑料模架有限公司、昆山市中大模架有限公司。
本部分主要起草人：翁史振、蔡逢敬、廖宏谊、胡建林，王建军、李捷、黄新标。1
塑料注射模零件
第5部分：带肩导柱
本部分规定了塑料注射模用带肩导柱的尺寸规格和公差。本部分适用于塑料注射模所用的带肩导柱本部分还给出了材料指南和硬度要求，并规定了带肩导柱的标记。2规范性引用文件
GB/T 4169.5---2006
下列文件中的条款通过本部分的引用而成为本部分的条款，凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB/T1184—1996形状和位置公差来注公差值GB/T4170—2006塑料注射模零件技术条件3尺寸规格

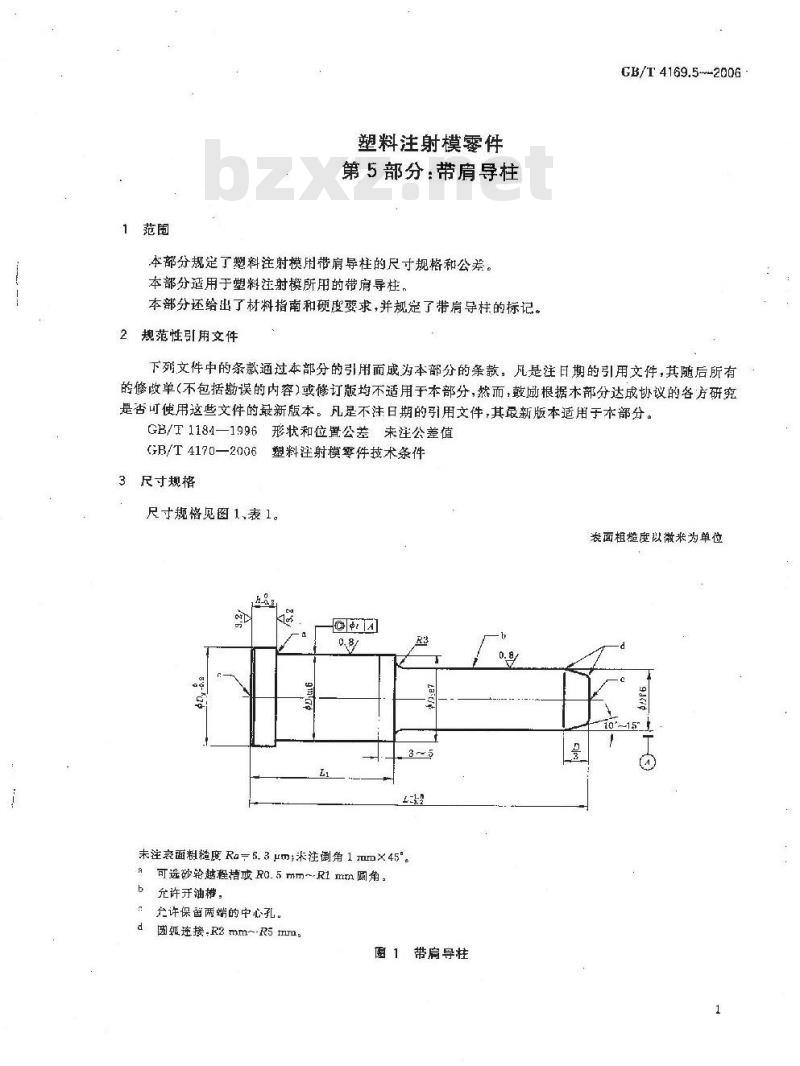

尺寸规格见图1、表1。
表面粗糙度队微来为单位
未注衰面粗糙度Ra=6.3μm,米注倒角1mm×45°。可选砂轮越程稽或RO.5mm~R1mm圆角：允许牙油样，
允许保暂两端的中心孔。
团弧连接，R2mm~R5ma
圈1带扇导柱
GB/T4169.5—2006

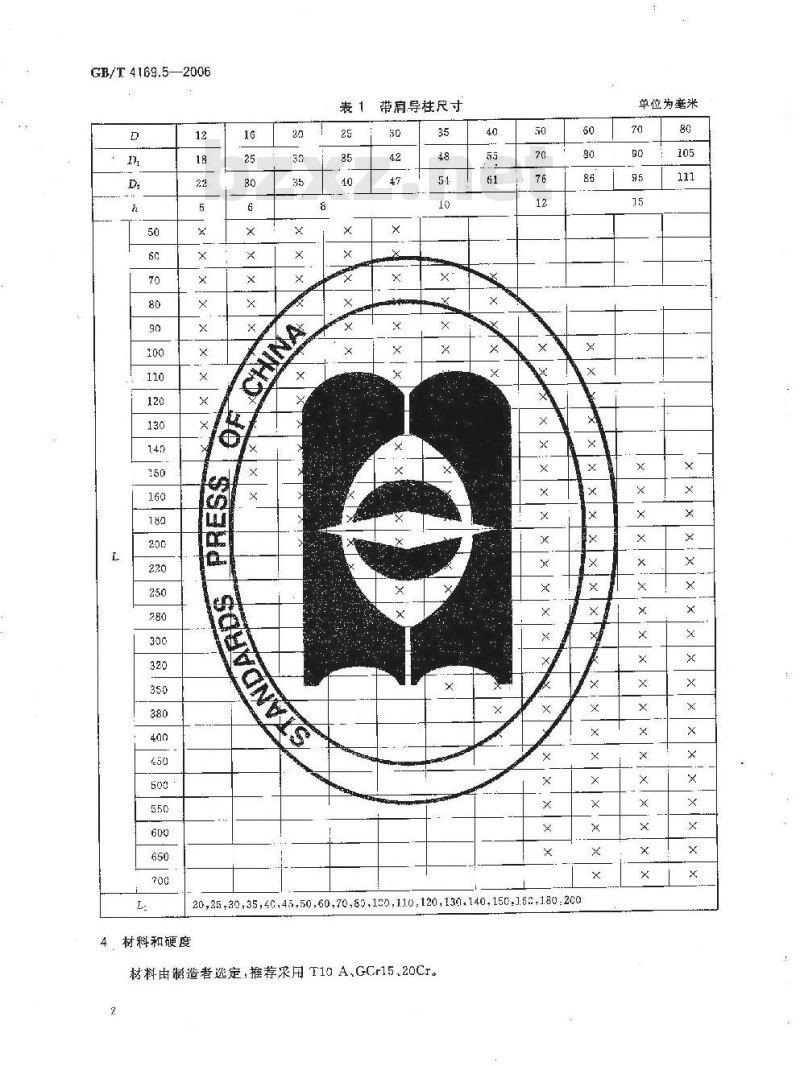

带肩导柱尺寸
20,25.30,35,40,45,50,60,70,59,100,110,120,130,140,150,J.60,180.2004
树料和硬度
树料由制造老选定，推荐采用T10A、GCr15、20Cr。2
单位为毫米
GB/T:4169.5—2006

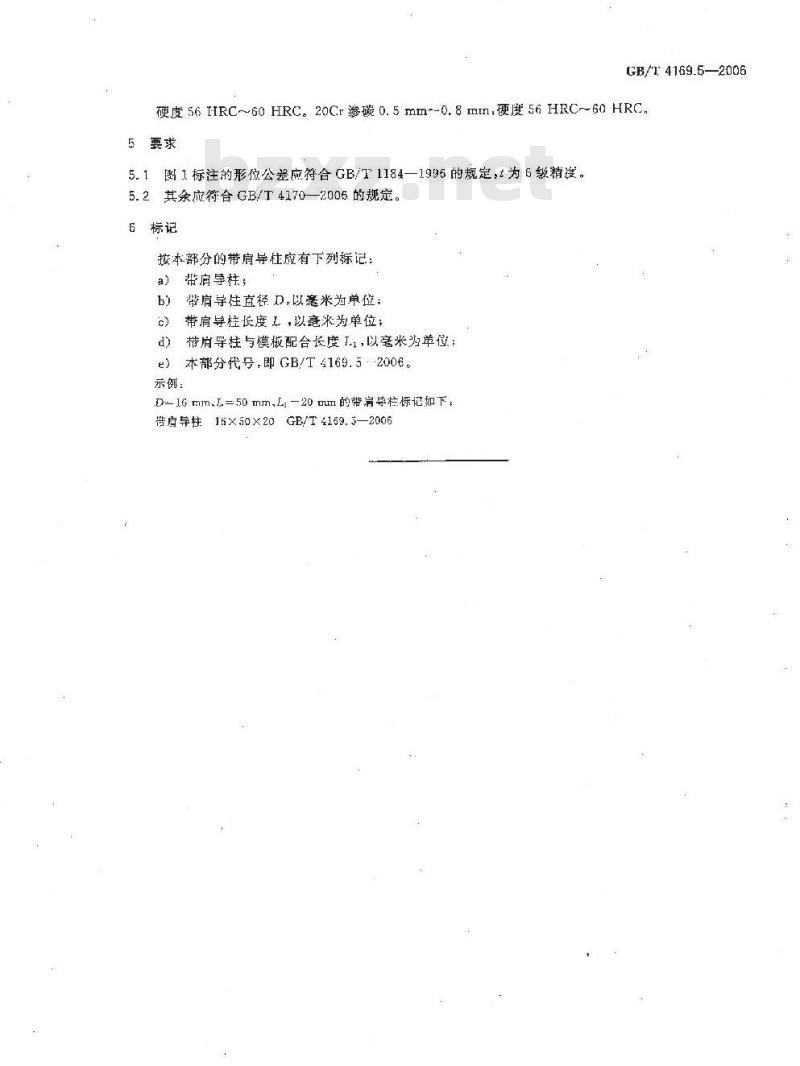

硬度 56 IHIRC~60 HRC。20Cr渗碳0.5mm~-0.8mn,度 56HRC~60 HRC要求
5.1图1标注的形位公差应符合GB/T1184—1996的规定，t为6级精度。5.2其余应符合 GB/T 4170—2006 的规定。标记
按本部分的带肩导柱应有下列标记：a)带肩导柱，
常肩导住直径 D.以毫米为单位；c)带肩导柱长度 L，以米为单位;带肩导柱与模板配合长度I-1，以毫米为单位：d
e）本部分代号，即GB/T4169.52006。示例：
D- 16 mm,L= 50 mm,L: -20 mm 的带肩导格标记如下 ,造房导柱16X50X20GB/T4159.5—2006
