【国家标准(GB)】 集装箱门框密封条

ICS55.180
中华人民共和国国家标准
GB/T15846--2006
代替GB/T15846--1995
集装箱门框密封条
The door gasket for freight container2006-12-14发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
数码防伪
2007-05-01实施
本标准代替GB/T15846—1995《集装箱门框密封条》。本标准与GB/T15846—1995的差异如下：GB/T15846—2006
-将拉伸强度由“≥14MPa\修订为“≥7MPa”，适用于普通货物通用集装箱和保温集装箱（见1995年版的表1，本版的表2)；
一将拉断伸长率由“≥400%”修订为“≥200%”，适用于普通货物通用集装箱和保温集装箱（见1995年版的表1，本版的表2）；-将门框密封条适用环境温度由—45℃~+100℃”修订为45℃～F80℃”，与集装箱实际运作更贴切（见1995年版的4.4，本版的4.5）；将门框密封条在正常使用条件下，其使用寿命由上一版的“三年”修订为“不少于5年”，使之与集装箱体的寿命要求同步（见1995年版的4.6，本版的4.6）；压缩永久变形增加一项室温（23℃）条件下的检测，适用于箱主的特殊要求（见4.3表2）。本标准的附录A是资料性附录。
本标准由中华人民共和国交通部提出。本标准由全国集装箱标准化技术委员会（SAC/TC6)归口。本标准起草单位：交通部水运科学研究院、广东东莞市聚宝橡塑制品有限公司、江阴海达橡塑制品有限公司。
本标准主要起草人：王大展、钱振宇、张东望、史艳秋、李继春。本标准所代替标准的历次版本发布情况为：GB/T15846—1995。I

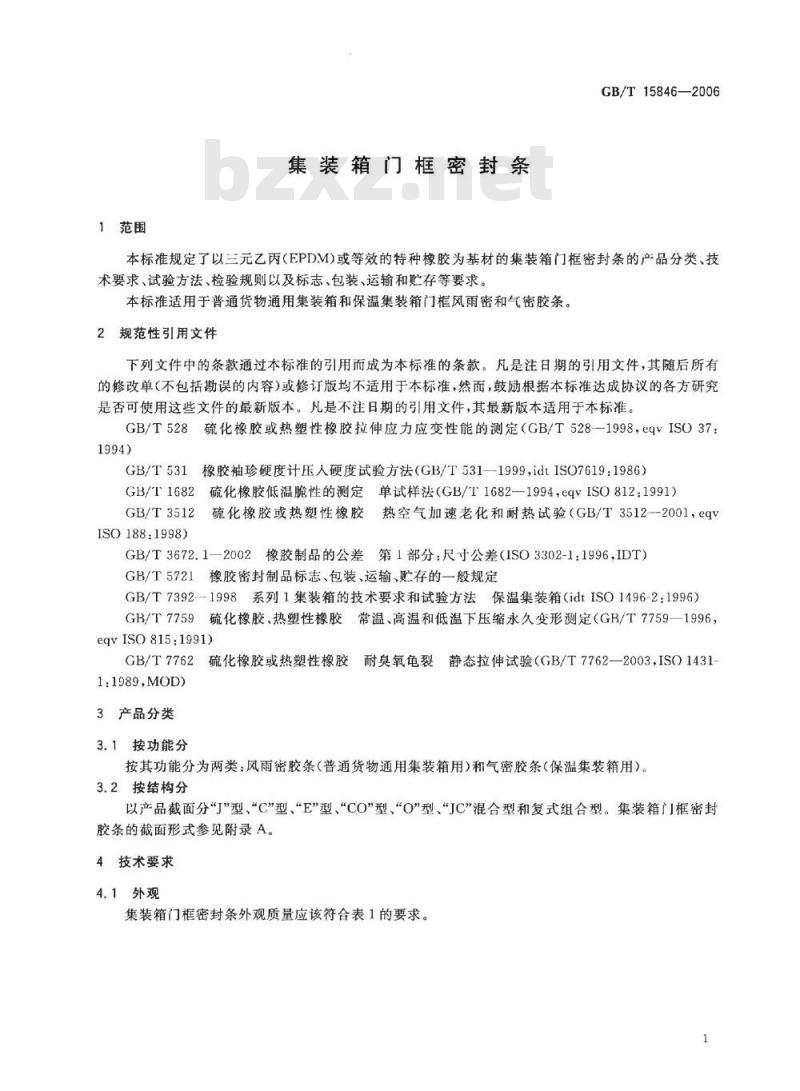

1范围
集装箱门框密封条
GB/T15846—2006
本标准规定了以兰元乙丙（EPDM)或等效的特种橡胶为基材的集装箱门框密封条的产品分类、技术要求、试验方法、检验规则以及标志、包装、运输和贮存等要求。本标准适用于普通货物通用集装箱和保温集装箱门框风雨密和气密胶条。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T528硫化橡胶或热塑性橡胶拉伸应力应变性能的测定（GB/T528—1998，eqvISO371994)
橡胶袖珍硬度计压人硬度试验方法（GB/T531—1999，idtISO7619：1986）GB/T531
GB/T1682硫化橡胶低温脆性的测定单试样法（GB/T1682-1994，eqvISO812:1991）GB/T3512
ISO188:1998)
硫化橡胶或热塑性橡胶热空气加速老化和耐热试验（GB/T3512-2001，eqvyGB/T3672.1—2002橡胶制品的公差第1部分：尺寸公差（ISO3302-1：1996，IDT）GB/T5721橡胶密封制品标志、包装、运输、贮存的一般规定GB/T7392—1998系列1集装箱的技术要求和试验方法保温集装箱（idtISO1496-2：1996）GB/T7759硫化橡胶、热塑性橡胶常温、高温和低温下压缩永久变形测定（GB/T77591996，eqvISo815：1991)
GB/T7762硫化橡胶或热塑性橡胶耐臭氧龟裂静态拉伸试验（GB/T7762—2003ISO14311:1989,MOD)
3产品分类
3.1按功能分
按其功能分为两类：风雨密胶条（普通货物通用集装箱用）和气密胶条（保温集装箱用）3.2按结构分
以产品截面分“J”型、“C”型、“E”型、“CO”型、“O”型、“JC”混合型和复式组合型。集装箱门框密封胶条的截面形式参见附录A。
4技术要求
4.1外观
集装箱门框密封条外观质量应该符合表1的要求。GB/T15846—2006
凹凸缺陷
4.2尺寸

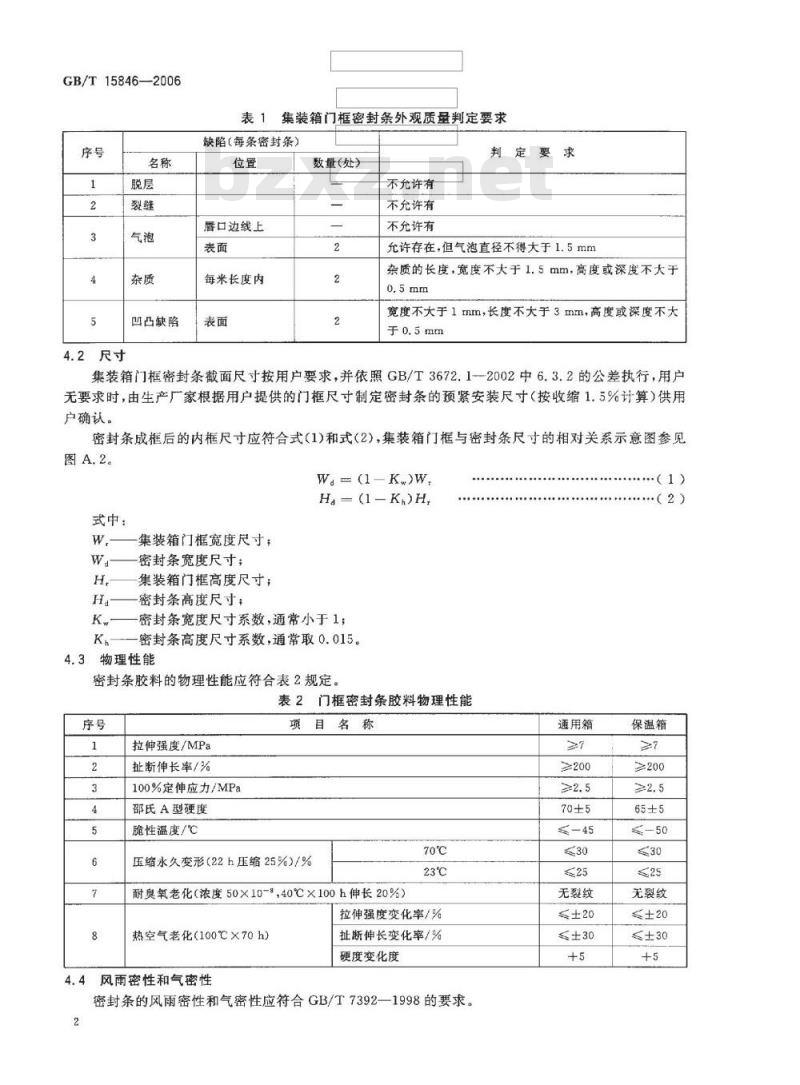

表1集装箱门框密封条外观质量判定要求缺陷（每条密封条）
唇口边线上
每米长度内
数量(处)
不允许有
不允许有
不允许有
判定要求
允许存在，但气泡直径不得大于1.5mm杂质的长度，宽度不大于1.5mm，高度或深度不大于0.5mm
宽度不大于1mm，长度不大于3mm，高度或深度不大于0.5mm
集装箱门框密封条截面尺寸按用户要求，并依照GB/T3672.12002中6.3.2的公差执行，用户无要求时，由生产厂家根据用户提供的门框尺寸制定密封条的预紧安装尺寸（按收缩1.5%计算）供用户确认。
密封条成框后的内框尺寸应符合式（1)和式（2），集装箱门框与密封条尺寸的相对关系示意图参见图A.2。
W.=(1-Kw)W.
Ha=(1-K)H,
式中：
集装箱门框宽度尺寸；
密封条宽度尺寸；
集装箱门框高度尺寸；
密封条高度尺寸；
密封条宽度尺寸系数，通常小于1；密封条高度尺寸系数，通常取0.015。物理性能
密封条胶料的物理性能应符合表2规定。表2门框密封条胶料物理性能
拉伸强度/MPa
扯断伸长率/%
100%定伸应力/MPa
邵氏A型硬度
脆性温度/℃
项目名称
压缩永久变形(22h压缩25%)/%
耐臭氧老化（浓度50×10-*，40℃×100h伸长20%）70℃
拉伸强度变化率/%
热空气老化(100℃×70h）
4.4风雨密性和气密性
扯断伸长变化率/%
硬度变化度
密封条的风雨密性和气密性应符合GB/T7392一1998的要求。2
通用箱
≥200
无裂纹
.（2)
保温箱
≥200
无裂纹
八±20
≤±30www.bzxz.net

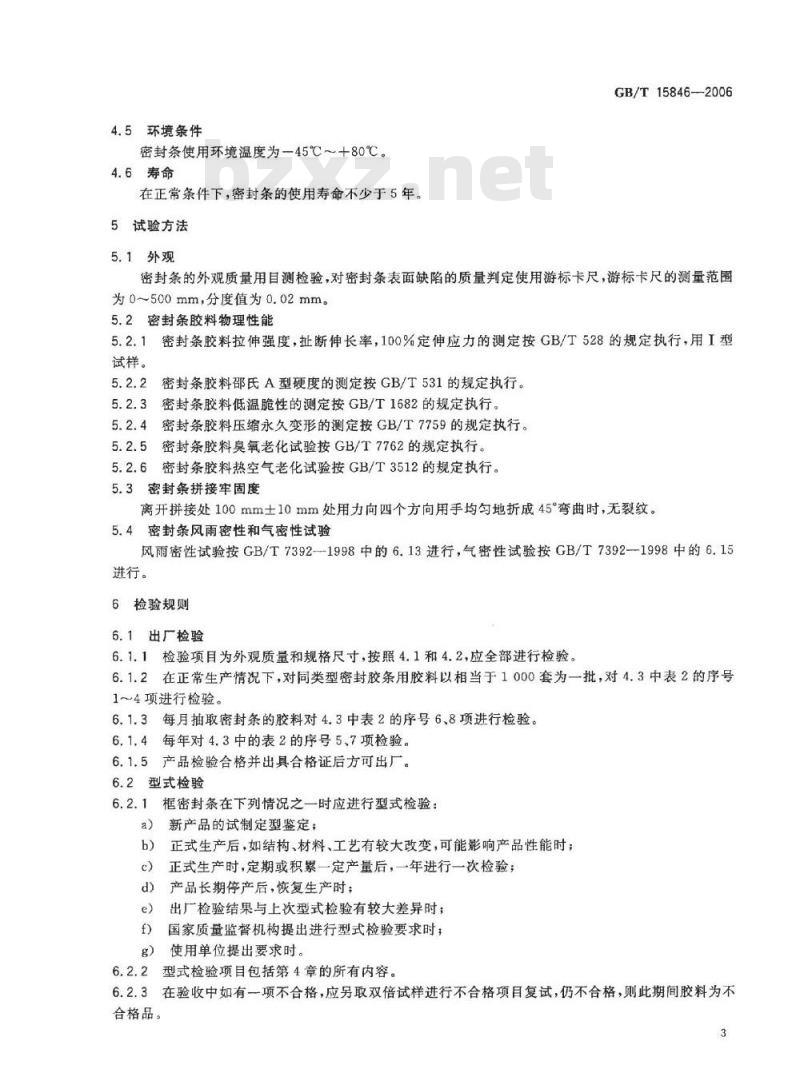

4.5环境条件
密封条使用环境温度为一45℃～+十80℃。4.6寿命
在正常条件下，密封条的使用寿命不少于5年。5试验方法
5.1外观
GB/T15846-2006
密封条的外观质量用目测检验，对密封条表面缺陷的质量判定使用游标卡尺，游标卡尺的测量范围为0~500mm，分度值为0.02mm。
5.2密封条胶料物理性能
5.2.1密封条胶料拉伸强度，扯断伸长率，100%定伸应力的测定按GB/T528的规定执行，用I型试样。
密封条胶料邵氏A型硬度的测定按GB/T531的规定执行。密封条胶料低温脆性的测定按GB/T1682的规定执行。5.2.3
密封条胶料压缩永久变形的测定按GB/T7759的规定执行。5.2.4
密封条胶料臭氧老化试验按GB/T7762的规定执行。密封条胶料热空气老化试验按GB/T3512的规定执行。5.3密封条拼接牢固度
离开拼接处100mm士10mm处用力向四个方向用手均勾地折成45°弯曲时，无裂纹。5.4密封条风雨密性和气密性试验风雨密性试验按GB/T7392-1998中的6.13进行，气密性试验按GB/T7392-1998中的6.15进行。
6检验规则
6.1出厂检验
6.1.1检验项目为外观质量和规格尺寸，按照4.1和4.2，应全部进行检验。6.1.2在正常生产情况下，对同类型密封胶条用胶料以相当于1000套为一批，对4.3中表2的序号1～4项进行检验。
6.1.3每月抽取密封条的胶料对4.3中表2的序号6、8项进行检验。6.1,4每年对4.3中的表2的序号5、7项检验。6.1.5产品检验合格并出具合格证后方可出厂。6.2型式检验
6.2.1框密封条在下列情况之一时应进行型式检验：a)
新产品的试制定型鉴定：
正式生产后，如结构、材料、工艺有较大改变，可能影响产品性能时；正式生产时，定期或积累一定产量后，一年进行一次检验；d)
产品长期停产后，恢复生产时；e)
出厂检验结果与上次型式检验有较大差异时；国家质量监督机构提出进行型式检验要求时；使用单位提出要求时。
型式检验项目包括第4章的所有内容。在验收中如有一项不合格，应另取双倍试样进行不合格项目复试，仍不合格，则此期间胶料为不6.2.3
合格品。
GB/T15846-2006
7标志、包装、运输、存
7.1集装箱门框密封条包装按左右箱门的密封条分开，通常分别以10个为一个包装，包装内应有产品名称、规格、数量、标记，并应附有制造厂质量检验部门签发的产品合格证。7.2集装箱门框密封条贮存时室内温度在一15℃～+40℃之间，相对湿度在50%～85%，避免阳光直射。防止酸、碱、油等有机溶剂和一切有害于橡胶的化学药品接触，远离热源，存放时应解开塑料绳，平放，不得折叠、重压，以防变形。或按GB/T5721执行。7.3集装箱门框密封条在装运过程中，应保持清洁，包装、裹扎要牢固，不得摔拖或重压，不得与酸、碱、油类等物接触。
7.4在遵守以上贮存条件下，产品自生产日起有效贮存期为1年，如超过贮存期，经检验仍符合本标准要求的，可正常使用。
附录A
（资料性附录）
GB/T15846—2006
集装箱门框密封条的典型截面和门框与密封条尺寸的相对关系A.1集装箱门框密封条的典型断面参见图A.1。)
\J”型（普通货物通用集装箱用）5
“co”型（保温集装箱用）
“C”型（普通货物通用集装箱用）*O型（保温集装箱用）
“JC”型（保温集装箱用）
集装箱门框密封条的典型截面
2集装箱门框与密封条尺寸的相对关系示意图参见图A.2。A.2
密封条边线
箱门边线
图A.2集装箱门框与密封条尺寸的相对关系GB/T15846-2006
中华人民共和国
国家标准
集装箱门框密封条
GB/T15846—2006
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址spc.net.cn
电话：6852394668517548
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
印张0.75字数11千字
开本880×12301/15
2007年4月第一版
2007年4月第一次印刷
书号：155066：1-29217
定价14.00
由本社发行中心调换
如有印装差错
版权专有侵权必究
举报电话：（010)68533533
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
