ICS 20. 140. 25

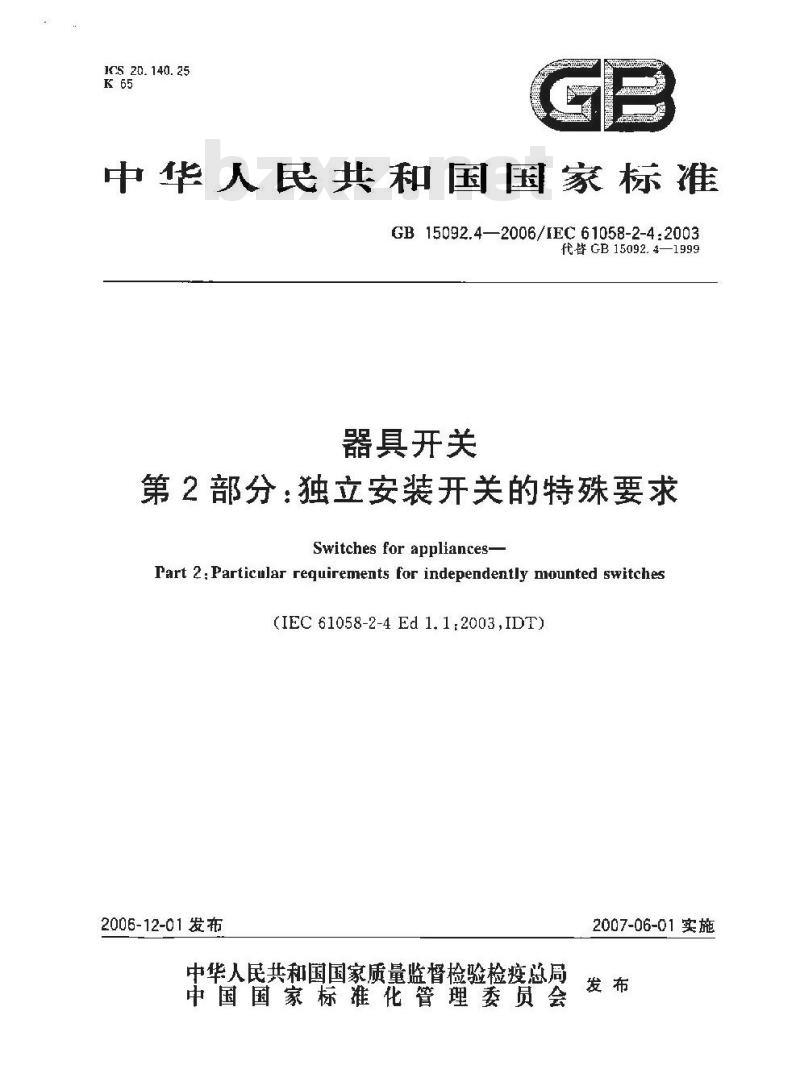

中华人民共和国国家标准
GB 15092.4—2006/IEC 61058-2-4:2003代替GB15092.4—1999
器具开关
第2部分：独立安装开关的特殊要求Switches for appliances-
Part 2:Particular requirements for independently mounted switches(IEC 61058-2-4 Ed 1. 1:2003,IDT)2006-12-01发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2007-06-01实施

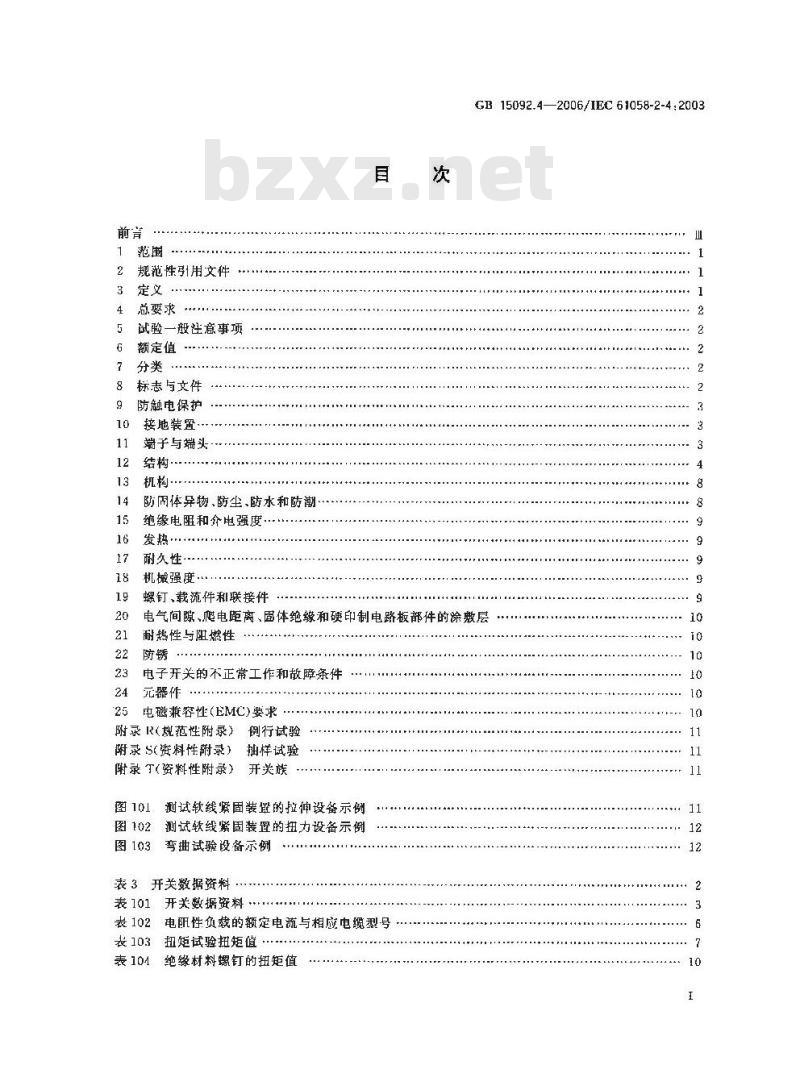

规范性引用文件
总要求
试验一般注意事项www.bzxz.net
额定值
标志与文件
防触电保护
接地装置，
端子与端头
防固体异物、防尘、防水和防潮绝缘电阻和介电强度
发热：
耐久性·
机械强度
螺钉.载流件和联接件
GB 15092.4—2006/IEC 61058-2-4:2003电气间隙、爬电离、固体绝缘和硬印制电路板部件的涂敷层耐热性与阻燃性
电子开关的不正常工作和故障条件元器件
电磁兼容性(EMC)要求
附录R（规范性附录）
附录 S(资料性附录)
附录 T(资料性附录)
图101
图102
图103
例行试验
抽样试验
开关族
测试软线紧固装留的拉伸设备示例测试软线紧固装置的扭力设备示例弯曲试验设备示例
开关数据资料.
表101
开关数据资料
表102电阻性负载的额定电流与相应电缆型号扭矩试验扭矩值
表103
表 104绝缘材料螺钉的扭矩值

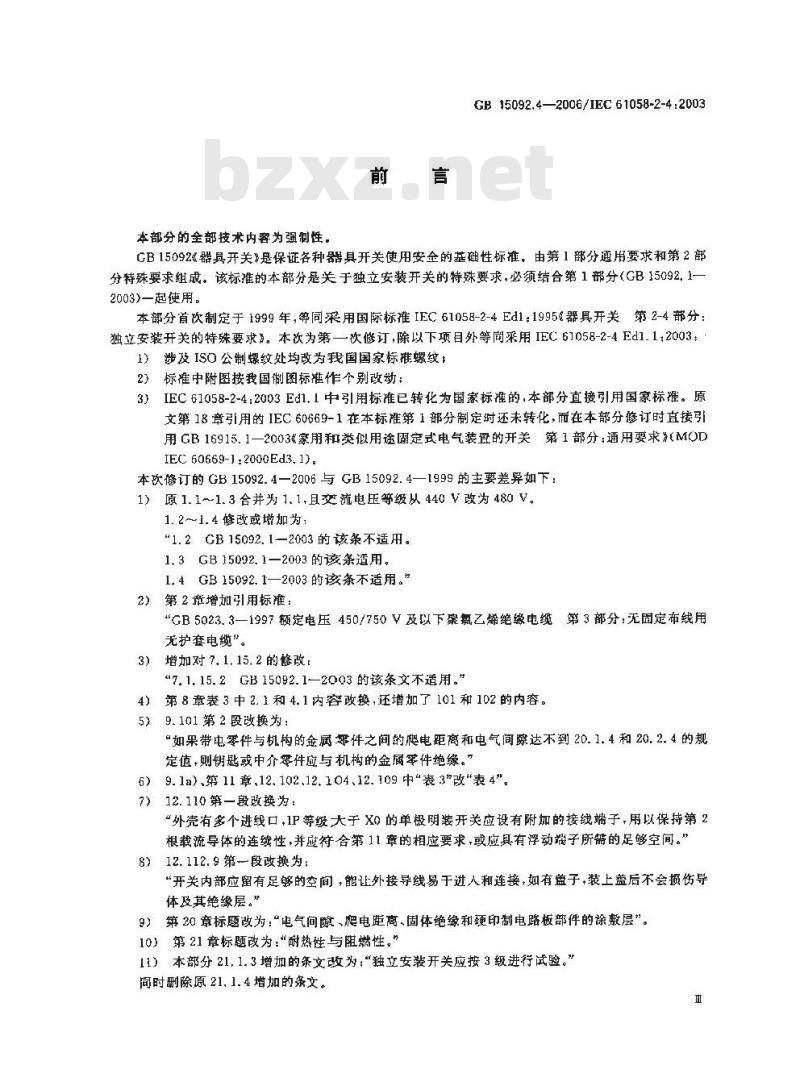

本部分的全部接术内客为强制性，前言
GB 15092.4—2006/IEC 61058-2-4:2003GB15092器具开关》是保证各种器具开关使用安全的基础性标准，由第1部分通用要求和第2部分特殊要求组成。该标准的本部分是关于独立安装开关的特殊要求，必须结合第1部分（GB15092.1-2003)一起使用。
本部分首次制定于1999年，等同采用国际标准IEC61058-2-4Ed1：1995器具开关第2-4部分：独立安装开关的特殊要求\。本次为第一次修订，除以下项目外等同采用IEC61058-2-4Ed1.12003：1）涉及ISO公制螺纹处均改为我国国家标准螺纹：2）标准中附图按我国制图标准作个别改动；3）IEC61058-2-4：2003Ed1.1中引用标准已转化为国家标准的，本部分直接引用国家标准。原文第18章引用的IEC60669-1在本标准第1部分制定时还未转化，而在本部分修订时直接引用GB16915.1一2003家用和类似用途固定式电气装置的开关第1部分：通用要求》（MODIEC 60669-1 : 2000Ed3. 1).
本次修订的GB15092.4—2006与GB15092.4—1999的主要差异如下：1）原1.1~1.3合并为1.1,且交流电压等级从440V改为480V。1. 2~～1. 4 修改或增加为
“1.2CB15092.1—2003的该条不适用。1.3GB 15092.1—2003的该条适用。1.4GB15092.1—2003的该条不适用。”2）第2章增如引用标谁：
“GB5023.3—1997额定电压450/750V及以下案氧乙烯绝缘电缆第3部分：无固定布线用无护套电缆”。
3)增加对 7. 1, 15. 2 的修改
“7.1.15.2GB15092.1-2003的该条文不适用。\第 8 章表 3 中 2. 1 和 4. 1 内容政赖,还增加了 101 和 102 的内容。4
9.101第2段改换为
\如果带电零件与机构的金属零件之间的爬电距离和电气间察达不到20.1.4和20.2.4的规定值，则钥匙或中介零件应与机构的金属零件绝缘。”9.1a)、第11章、12.102、12.104、12.109中“表3\改\表4”。6)
7）12.110第一段改换为：
“外壳有多个进线口·1P等级大于X0的单极明装开关应设有附加的接线端子，用以保持第2根载流导体的连续性，并应符合第11章的相应要求，或应具有浮动端子所循的足够空间。\8）12.112.9第一段改换为：
“开关内部应留有足够的空间，能让外接导线易于进入和连接，如有益子，装上蓝后不会损伤导体及其绝缘层。”
9）第20章标题改为：“电气间隙、爬电离、固体绝缘和硬印制电路板部件的涂敷层”。10）第21章标题改为：“耐热性与阻燃性。\11）本部分21.1.3增加的条文改为：“独立安装开关应按3级进行试验。”同时删除原21.1.4增加的条文。H

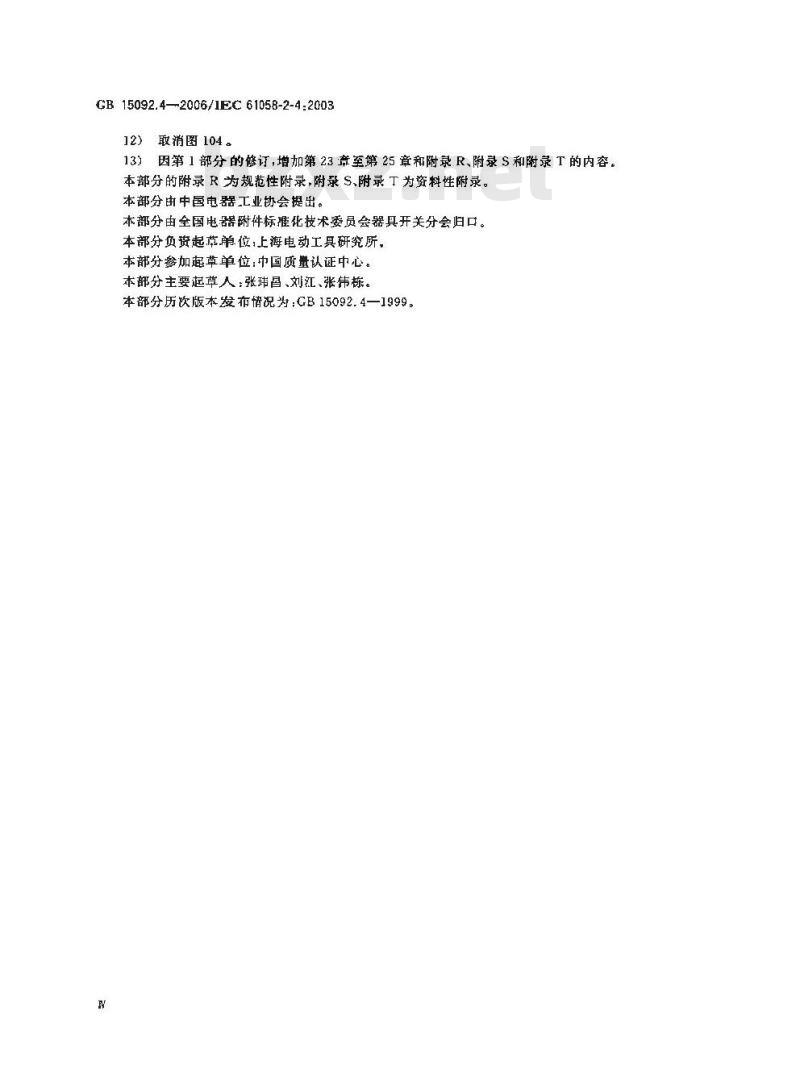

GB 15092.4—2006/1EC 61058-2-4:200312）取消图104。
13）因第 1 部分的修订,增加第 23 章至第 25章和附录 R、附录 S和附录 T的内容。本部分的附录 R 为规范性附录,附录 S,附录 T为资料性附录。本部分由中国电器工业协会提出。本部分由全国电器附件标推化技术委员会器具开关分会归口。本部分负资起草单位，上海电动工具研究所，本部分参加起草单位：中国质量认证中心。本部分主要起草人：张玮、刘江、张伟栋。本部分历饮版本发布情况为；GB15092.4—1999。1范围
器具开关
B 15092.4—2006/1EC61058-2-4:2003第2部分：独立安装开关的特殊要求除下列条文外,GB15092.1一2003的这一章适用1.1改换为：
本部分适用于由手、脚或其他人体动作所驱动的，用以开动或控制家用或类似用途电气器具和其他设备的独立安装开关（机械的或电子的）.其额定电压不大于480V，额定电流不大于63A。这类开关规定要由人通过操动件操作，或者靠激发传感器操作。操动件或传感器可在实体上或电气上与开关结合在一起，也可分开配罩，还可能包含操动件或传感器与班关之间的信导传输，例如，电气的,光的、声的或温度的信号传输。兼有由开、关功能要求的附加控制功能的开关属于本部分范围。本部分也包括间接驱动的开关，此时操动件或传感器的操作是由遥控器、器具或设备的一部分（例如门)来达到。
注1；电于开关可与捉供完全断开或微断开的机械开关组合在一起。注2：电源电路中不带机械开关的电子开关只提供电子断开。因此，负载的电路总是被规为带电的。注3：对在热带气候环境中使用的开关，可能需要附加要求。注4：注意器兵标准可能含有对开关的附加要求或替代要求注5：本挪分中，凡“器具\一词均指“器具或设备”。1.2 GB 15092,1—2003 的该条不适用。1.3GB 15092.1—2003的该条适用。1.4CB15092.1—2003 的该条不适用。2规范性引用文件
除以下条文外,GB 15092.1一2003的这一章适用：增加：
GB5023.3—1997额定电压450/750V及以下象氯乙烯绝缘电缆第3部分t无固定布线用无护套电缆（idtIEC60227-3：1993)3定义
除以下条文外,GB 15092,1—-2003的这一章适用：增加定义：
独立安装开关Independently mounted switch脱离被控器具或设备而安装的开关，其电源侧与固定布线相连接。3.3.102
“A\型结构开关design A switch不需要脱并导线，即能将益或盖板拆下的开关。注：脱开是指导线的移开，参见GB16915.1--2003中7.1.7。1
GB 15092.4—2006/IEC 61058-2-4;20033.3.103
“B\型结构开关designBswitch不脱开导线就不能将盖或益板拆下的开关。注,脱开是指导线的移升,参见 GB 16915. I一2003 中 7. 1. 7。4　总要求
GB 15092.1一2003 的这一章适用。5试验般注意事项
GB 15092.1—2003的这—-章适用。6额定值
GB 15092. 1-2003 的这~章适用。7分类
除以下条文外，GB15092.1—2003的这一章适用：改换为：
7. 1.5按开关作为器其外壳的一部分并按制造厂规定安装时,开关所提供的防护等级分。7. 1. 5. 1. 1,7. 1, 5, 1. 2 和 7. 1. 9. 1 不适用。7. 1. 15. 2 GB 15092,12003 的该条文不适用。增加条文：
7.1.101根据类型分：
7.1.101.1“A\型结构开关；
7.1.101.2“B\型结构开关。
注 1 参见 3. 3. 102 和 3. 3. 103 的定文。注 2：如果一个开关具有不能从盘或盘板分离的广,并循要一个重新装管增面时能拼除的中间板,则认为开关风于“A\型结构开关,所提供的中间板应摄足盘或益板的要求。7.1.102根据输出装暨分：
7. 1. 102. 1
7. 1. 102. 2
8 标志与文件
带接硬线用输人/输出装置的不关：一带接硬线用输人装麗而带接电缆用输出装置的开关。表 3作如下修改后,GB 15092.1一2003的这~-章适用：表 3开关数据资料
数据斑料的表达方式
2开关环境/安装
并关按文件安装后所具备的防护等级(GB4208)
注：不采用GB 420B中列出的附加字母，桑目
7. 1. 5. 1 与 7. 1, 5, 2
適用型号
专用型号
4电气负载/连接
增加，
额定电压或额定电压范围
101开关设计
开关设计的类型
输出装置
鞘出装盘的类型
防触电保护
表3（续）
表101
GB 15092.4—2006/1EC 61058-2-4:2003数据资料的表达方式
开关整据料
7. 1, 102
除以下条文外,GB15092.1一—2003的这一章适用：9.1在a)中增媚以下内容
通用型号
专用型号
开关应接上装4规定的最小或最大标称裁面积导裁<择其不利者），或接上刚性的、可弯曲的或软的导管。
在 b)中增邨以下内容;
带电接触指器的试验指不探触进线口的封口薄感，而仅用10N力探触落孔的薄壁。增加条文：
9.101用可取下伪锡匙或通过中介零件如绳、链或棒操作的开关，应设计得销匙或中介零件只能触及那些与带电零件翁缘的零件。
如果带电零件与机构的金属等件之间的爬电距高和电气间隙达不到20.1.4和20.2.4的规定值，则钥匙或中介零件应与机构的金属垂件绝缘。通过观察和15.3的试验，如有必要，还通过测量来检验是否符合要录。注：就本条而言,清漆和醛漆不作为绝缘材料考虑。10接地装置
除以下条文外，GB15092.I-—2003的这—章适用：增加条文：
10.101用于I类器具的开关应具连续性接地的连接装罩。11端于与蹦头
除以下条文外，GB15092.1—2003的这一章适用：表4增加注辩：
注：额定电疏不大于 10 A 的开关,应且有连接 1. 5 mm 导线的接线竭于,11. 1. 1. 2. 2 在a)中增加以下内容：当用硬线进行试验时，如果实芯导线与GB5023.3一1997中规定的截面积相同，则先用硬的绞合线进行试验，再用硬的实芯导线重复试验。CB 15092.4-—2006/IEC 61058-2-4,2003增加条文；
11.1.2.101符合7.2.4分类的接线端子通常是不允许的，只有在特殊情说下（参见11.1.3)才允许用于开关的负裁侧。
11.1.3.101电源电缆只应作×型连接，即不借助专用工具就能用非制备的电缆更换原来的电缆的连接方式。开关至器具间的连接通带应只采用X型连接，在特殊情况下（例如在开关与器具间有特殊的联接件)可采用丫型连接，即借助于通常只有制造厂或其代理商才备有的专用工具方能更换电缆的连接方式。
开关不充许采用7型连接，即不破坏开关的完性就不可能更换电缆的连接方式。12结构
GB15092.1—2003的这一章不适用。改换为：
12.101绝缘衬垫，绝缘幕层和类似琴件应有足够的机械强度，并应可靠固定。通过在第18章的试验后的观察来检验是否符合要求。12.102开关的结构应能：
一易于将导线引人并接于端子：一在基座底面与安装该基座的表面之间，或基座与外壳（益或盒）各侧之间有足够的空间，从而使得开关安装后，导线绝缘层不会触及非同极的带电琴件以及机构的运动件，例如旋转开关的转轴；注：这种要求不直味端了的金膚部分一定耍用绝缘隔层或台肩来保护,除踏子的金属部分非正常安装外,为避免触及带电零件，也可选用导线的绝缴。一易于将基座固定到墙壁上或盒内,并正确配置导线。注，对安装在安装板上的明装开关,其布线撸应符合此要求。另外，根据7.1.101.1（\A\型结构开关）还应不带要移动导线即能容易地将盖或盖板固定和取下。通过观察以及应用表 4中相应端子规格最大截而积导线进行安装试验来检验是否符合要求。12.103作触电保护用的益和益板或其零件应在两处或更多处由紧固件有效地固定就位。如果盖和盖板或其零件由其他措施（例如台肩）定位，则可以靠单一紧固联接件（例如螺钉）加以国定。
往1：建议采用益的颤固件和盖板或可择住的零件。认为采用硬纸板的紧固垫图或类似垂件是一种用于卡既螺打使之择住的适当方法。
注2：如果符合本条要求，则带电季件以及与带电需件隔开的非接地金属件，其爬电距和电气间陈达到第20章规定值可不认为是易触改的。
防护等级为IPXO的开关，其盖或益板的紧固件不应用来紧固除操作钮外的征何其他零件。益或益板的紧固件也用来固定基座时,应有充分的措施在拆卸益或盖板后将基座保持在应有的位置上。
不提供触电保护的装饰性盖、盖板或其零件不认为是本条涵义的盖或盖板。12.103.1对采用螺纹型紧固件的盖，盖板或其等件：通过观察和安装试验来检验是否符合要求。12.103.2对不靠骤钉紧固的，要靠施加大致垂直于安装（支承）面的力才能拆卸的盖或盖板或其零件：通过在GB16915.1--2003巾20.4~20.6条件下13.3.2试验来检验是否符合要求。12.104防护等级为1PXO的明装开关在正常使用固定和接线后，其外壳上应无多余的开口。通过观察以及用表4规定的面积导线进行安装试验来检验是否符合要求。注：外充与导臂或电线间的、或外光与操动件间的小空晾忽略不计。12.105旋转开关的操作钮应牢固地连接在转轴上或操作机构的等件上。操作钮承受100N的轴向拉力，历时1min。4
GB 15092.4—2006/IEC 61058-2-4:2003然后，对于只有一个操作方尚的开关，以1·m的扯矩或更大的操动扭矩，期着与操作方向相反的方向施加100次。
试验期间，操作钮不应脱落。
注：对其他类型开关,操动件的固定要求正在考患中。12.106除面板安装外，将开美安装到安装面上，开关盒戴壳体内的螺钉或其他紧固件应易于从开关前面触及。这些紧固件不应作其他固之用。12.107与其他电器附件组合在一起的开关,除应符合本部分外,还应符合各电器附件标准的要求。12.108不是IPX0防护等级的开关在配上导管或电缆的护套后应完全封闭。防护等级不是IPX0的明装开关应有能打开直径至少为5 mm的,或者长和宽至少为3mm而面积至少为20mm的排水孔的措随。
开关安装在铅垂的墙上时，排水孔至少在并关的两种配鼠情说下是有效的，其中一种配置是进线口在顶部，另一种是进线口在底部。通过测量以及在1，3的相应试验期间进行观察来检验是否符台要求。注：在外党背部的排水孔，只有在外觉离墙间既至少5mm，或具有至少规定大小的排水通道时才认为有效。12.109安装于开关盒内的开关，其结构应是：在开关盒安装就位后但开关尚未装入时，能对导线端部进行处理。
另外，在开关盒内安装时,基座应有足够的稳定性。通过观察以及用表4规定的相应端子规格的大面积电继进行安装试验来检验是否符合要求。12.110外壳有多个进线口，IP等级大于X0的单极明装开关应设有附加的接线端子，用以保持第2根截流导体的连续性，并应符合第11章的相应要求，或应具有浮动端子所的足够空间。通过观察和第11章的相应试验来检验是否符合要求。注：对于I类器具的开关而育·该子是10.101要求的端子之外另加的。12.111进线口应能让导營或护套电缆的护层进人，以便提供完整的机械保护。防护等级为1PX0的明装开关应能让导管或护层进入外壳的长度至少1mm；防护等级为PX0的明装开关供引人导管用的进线口，如多于1个，则至少其中2个应能容纳16 mm,20 mm,25 mm或32 mm 规格的导管或这些导管中至少任何2 个组成的组导管。通过在12.109的试验期间的观察以及通过测量来检验是否符合要求。注：满足要求尺寸的进线口也可采用故落孔或适当的引线皆接头件。普通明装开关如果是由导管从背后进线的，则应具有垂直于开关安装面的导管从背后进线的装置。通过观察来检验是否符合要求。如果开关进线内装有封口薄膜，则薄膜应是可换的。通过观察来检验是否符合要求。12.112属于7.1.102.2分类的开关在出线装盘处应有软线紧固装暨，使导线在与接线端子连接处不受张力（包括扭）：保护导线护层不会摄伤并保持在应有位置上。12.112.1如何有效地消除张力，防止绞扭应明确，12.112.2进线口或进线衬套的孔应光滑倒圆12.112.3不应采用临时的方法，例如将电缆打个结或用绳扎往线端。12.112.4软线累固装置应由绝缘材料制成，如山金屑制成，则应由符合附加绝缘要求的绝缘将其与易触及金属零件或易触及绝缘表面溺开。在拆卸开关的盖后，软线紧固装置的零件不应脱落，即使开关尚未接上电缆，仍应不脱落。12.112.5软线紧固装置还应：
对任何一种连接形式，电缆不能由穿透其绝缘层使其受到切或有其他明显损伤的方法来固定：注：只要电缆绝嵌层不削磁或投有明显摄伤，充许微小变形。5
GB 15092.4—2006/IEC 61058-2-4:2003一如果软线紧固装置的夹紧螺钉是易触及的或在电气上是与易触及金属相连的,则电继不能磁到这些螺钉；
如果嫩钉不是由绝缘材料制成，则不能用它直接压在电缆上来决紧电缆；至少有一个琴件可靠地固定在开关上；不帮要使用专用工具即可更换电缆；适用于可能连接的不同型号的电缆。12.112.6软线紧固装置应设置得易于更换软线。12.112.7更换电缆时必须打动的螺钉(如有)不应用来紧固任何其他零件，除非漏装或不正确更换了这些螺钉会使开关不能操作或明显不完整，或者更换电缆时不借助工具就不能把该被紧固零件拆下。通过现察以及在类似于图101所示设备上进行的拉力试验和随后在类似于图102所示设备上进行的扭矩试验来检验是否符合要求用表 102 所示最小和最大面积的廉氟乙烯(PVC)护套电在3 只新开关上进行试验。试验前，应将电缆悬空长度切割成150mm士5mm；设有专供连接平型率氧乙烯绝缘电缆(GB 5023.3—1997的227IEC52)用进线口的开关只用平型电缆进行试验。
2电阻性负裁的额定电疏与相应电缆型导表102
电阻性负毂的
额定电流1./
61,≤16
导战芯数
标称裁面积/
电缆型号
(GB 5023. 3--1997)
227IFC52
2271EC52
227IEC521
2271EC52
2271EC52
2271EC52
227IEC521
227IEC53
227IEC53f1
227[EC52
227IEC53
2271EC53
227IEC52
2271EC521
227IEC53
2271E53f1
227IEC53
2271EC53
227IEC52
227IEC53
227IFC53
227IEC53
227IEC53
227IEC53
电缆径限值/mm
3. 9 X6. 4
3. 9×6. 4
5.2×7. 6
电阻性负载的
额定电疏I./
导线芯敷
裹102（续）
标称截面积/
GB15092.4—2006/1EC61058-2-4:2003电缆型号
(GB5023.3—1997)
227EC53
227IEC66
227[EC53
227EC66
287TEC53
287IEC66
227IEC53
227EC66
电缆直径限值/mm
将电缆的导线引人接线端子，拧紧端子接线爆钉，使其刚好谢防止导体轻易效变位置，最大
按正常方式使用软娥紧固装置，即用表 16 规定值的 2/3 扭矩拧紧夹紧螺钉,绝缘材料螺钉用表104 规定值的2/3扭短拧紧。开关重新装配后,各部件应配合妥贴,电续应不可能被明显地推人开关。先把开关固定在图101所亲的试验设备上，使电缆的轴线在进入试样处足铅垂的：电缆就这样经受100欧拉力，拉力值如下：
-额定电流不大于16A，为60N；
额定电流大于16A，为100 N。
拉力不得猛然施，每次历时1s。经此试验后,电缆随即在类似于图 102 所示的试验设备上经受表 103 规定的扭矩,历时 1 min。表103扭矩试验扭矩值
电阻性负载
定电流工
I,≤16 A
I,>16 A
0. 15 N -m
0. 15 N - m
(2~5)X1.0
或更大
GB 15092.4--2006/IEC 61058-2-4:2003尽可能近开关施加扭矩。
试验期间，电缆和试样不应有本部分涵义的损伤。试验后，电缆纵间位移不得大于2mm，在连接处应没有明显伸长，爬电距离和电气间源不应减小至第20章规定值以下。为测量纵向位移，在电缆第一次受拉力时，在电缆上作一标记，待试验结束后，在电缆承受额外的饮拉为时，测摄电缆上的标记相对于试样的位移。12.112.8开关应能使电缆承受类似正常使用中存在的弯曲而不被损坏。软线护套不应与电缆结合成一体。设有7.2.3分类接线端子的开关，如果其连接型式为不需使用专用工具即能把所接电缆用一根专门的电缆（例如有模压护套的软线)所替换，但维修时端子不可能配接无软线护套的电缆，则不在本条要求之列。
对接有设计要求的电缆戴改计范围内电缆的开关进行下述试验来检验是否符合要求。将开关装在类似图103所示弯曲试验设备上，试验条件为：a）只接上最大尺寸的电缆,进行试验！h）额定电流大于3A的开关必须使用GB5023.3—1997的227IEC53中规定的电缆。应根据系于电缆上的重物及试验中电缆本身最小横向位移来选择摆动轴线。带平型线的开关要安装得便电缆截面主轴与摆动轴平行。在每根通过进线口的电缆挂上质量为1k的重物。电缆通以相当于开关工作在额定电压下流过电缆的电流，并在电缆间施加最高额定电压，摆动机构向前和向后摆动45角（铅垂线两侧各22.5°），弯曲次数（指每次前后摆动45\)为5000次，弯曲频率为每分钟60次。试验期间，试验电流不得中断，电缆之间不得短路。试验后，开关不应出现本部分涵义内的损伤。12.112.9开关内部应留有足够的空间,能让外接导线易于进人和连接，如有益子，装上盖后不会损伤导体及其绝缘层。
通过观察以及连接裁102最大截面积电继来检验是否符合要求。12.112.10供连接地线(接地连续性)用的局 7.2.8分类的接线端子的开关应留有充分的空间以便容纳足够长度的保护接地导线，一且应力释放措施失效，则在载流导线之后保护接地导线的连接会受到拉力，在拉力过大时，保护接地导线也将继载流导线之后断裂。通过下送试验来检查是否符合要求：电缆以这种方式连接到开关E，即裁流导线以尽可能短的路径从电缆紧固装置连接到相应的蜡子上：
电缆正确连接后，保护接地导线应以比正确连接时所需尺寸多8mm的长度通间其相应端子；一然后保护接地导线接到相应端子上。保护接地导线的多余长度应尽可能放置成弯曲状，在开关的益板被正确安装和固定时，导线在其自由空间内不受到挤压。13机构
GR15092.1—2003的这—章适用。14防固体异物、防尘、防水和防潮除以下条文外，GB15092.1一2003的这一章适用，14.3)增：
试样不应出现肉眼可见裂纹，材料不应变得粘腻，是否粘腻判断如下：1食指上绕一块粗布，以5N力压试样，8
