【国家标准(GB)】 钢制储罐地基基础设计规范

本网站 发布时间: 2024-11-04 16:22:11
  • GB50473-2008
  • 现行

基本信息

  • 标准号:

    GB 50473-2008

  • 标准名称:

    钢制储罐地基基础设计规范

  • 标准类别:

    国家标准(GB)

  • 标准状态:

    现行
  • 发布日期:

    2008-11-27
  • 实施日期:

    2009-08-01
  • 出版语种:

    简体中文
  • 下载格式:

    .rar.pdf
  • 下载大小:

    1.04 MB

标准分类号

关联标准

出版信息

  • 出版社:

    中国计划出版社
  • 标准价格:

    10.0 元

其他信息

标准简介标准简介/下载

点击下载

标准简介:

标准下载解压密码:www.bzxz.net

本规范适用于储存介质自重不大于10kN/m3的原油、石化产品及其他类似液体的常压(包括微内压)立式圆筒形钢制储罐地基基础的设计。本规范不适用于储存低温、介质毒性程度为或高度危害介质、酸或碱腐蚀介质及高架储罐地基基础的设计。 GB 50473-2008 钢制储罐地基基础设计规范 GB50473-2008

标准内容标准内容

部分标准内容:

中华人民共和国国家标准
GB50473-2008
钢制储罐地基基础设计规范
Code for design of steel tank foundation.2008 -11 - 27
2009-08-01实施
中华人民共和国住房和城乡建设部中华人民共和国国家质量监督检验检疫总局联合发布

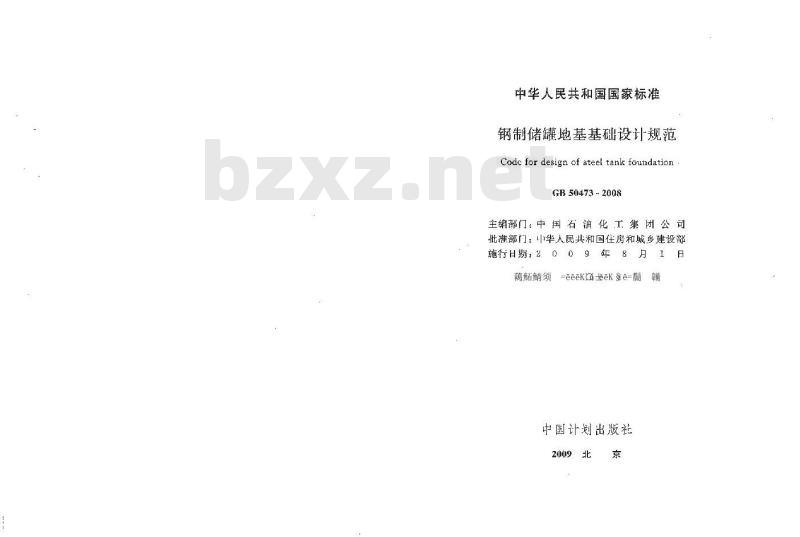

中华人民共和国国家标准
钢制储罐地基基础设计规范
Code for design of steel tank foundationGB50473-2008
主编部门:中国石油化工集团公司批准部门:中华人民共和国住房和城乡建设部09年8月1日
施行日期:2
中国计划出版社

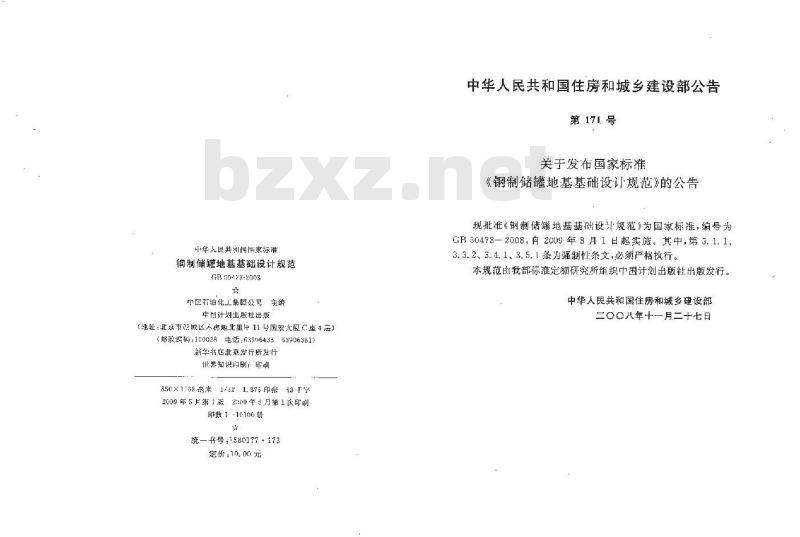

中华人民共和国住房和城乡建设部公告第171号
关于发布国家标准
《钢制储罐地基基础设计规范》的公告现批准《钢制储罐地基基础设计规范》为国家标准,编号为GB50473一2008,自2009年8月1日起实施。其中,第3.1.1、3.3.2、3.4.1、3.5.1条为强制性条文,必须严格执行。本规范由我部标准定额研究所组织中国计划出版社出版发行。中华人民共和国住房和城乡建设部二〇〇八年十一月二十七日

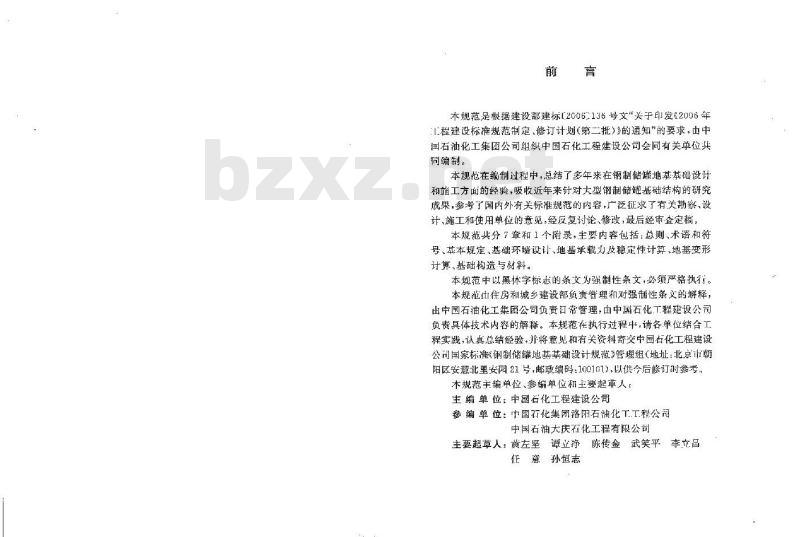

本规范是根据建设部建标【2006】136号文“关于印发《2006年工程建设标准规范制定、修订计划(第二批)》的通知”的要求,由中国石油化工集团公司组织中国石化工程建设公司会同有关单位共同编制。
本规范在编制过程中,总结了多年来在钢制储罐地基基础设计和施工方面的经验,吸收近年来针对大型钢制储罐基础结构的研究成果,参考了国内外有关标准规范的内容,广泛征求了有关勘察、设计、施工和使用单位的意见,经反复讨论、修改,最后经审查定稿。本规范共分7章和1个附录,主要内容包括:总则、术语和符号、基本规定、基础环墙设计、地基承载力及稳定性计算、地基变形计算、基础构造与材料。
本规范中以黑体字标志的条文为强制性条文,必须严格执行。本规范由住房和城乡建设部负责管理和对强制性条文的解释,由中国石油化工集团公司负责日常管理,由中国石化工程建设公司负责具体技术内容的解释。本规范在执行过程中,请各单位结合工程实践,认真总结经验,并将意见和有关资料寄交中国石化工程建设公司国家标准《钢制储罐地基基础设计规范》管理组(地址:北京市朝阳区安慧北里安园21号,邮政编码:100101),以供今后修订时参考。本规范主编单位、参编单位和主要起草人:主编单位:中国石化工程建设公司参编单位:中国石化集团洛阳石油化工工程公司中国石油大庆石化工程有限公司主要起草人:黄左坚谭立净陈传金武笑平李立昌任意孙恒志

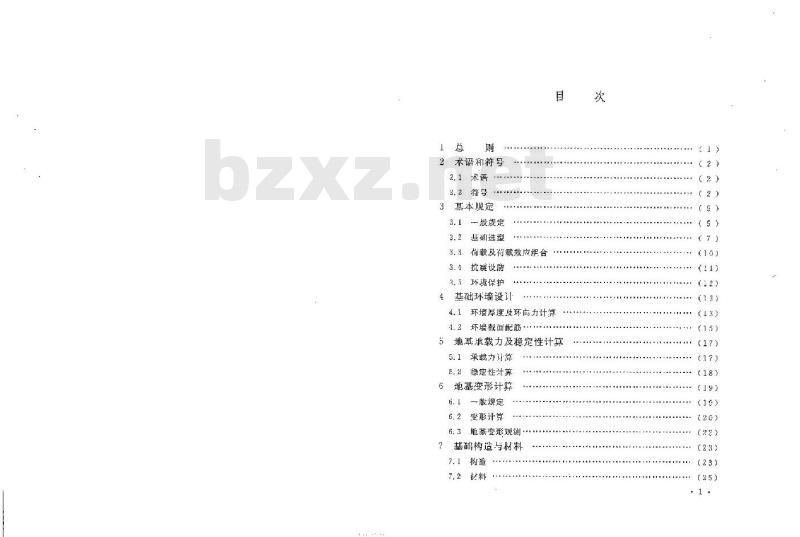

术语和符号
2.1术语
2.2符号
基本规定
一般规定
基础选型
荷载及荷载效应组合
抗震设防
环境保护
基础环墙设计
环墙厚度及环向力计算
环墙截面配筋
地基承载力及稳定性计算
承载力计算
稳定性计算
地基变形计算
一般规定
变形计算
地基变形观测
基础构造与材料
(2)
(5)
(5)
(7)
(10)
(11)
(12)
(13)
(13)
(15)
(17)
(19)
(20)
(22)
(23)
(23)
(25)
附录A圆形面积上均布荷载作用下各点平均附加应力系数&;
本规范用词说明
附:条文说明
(31)
(33)

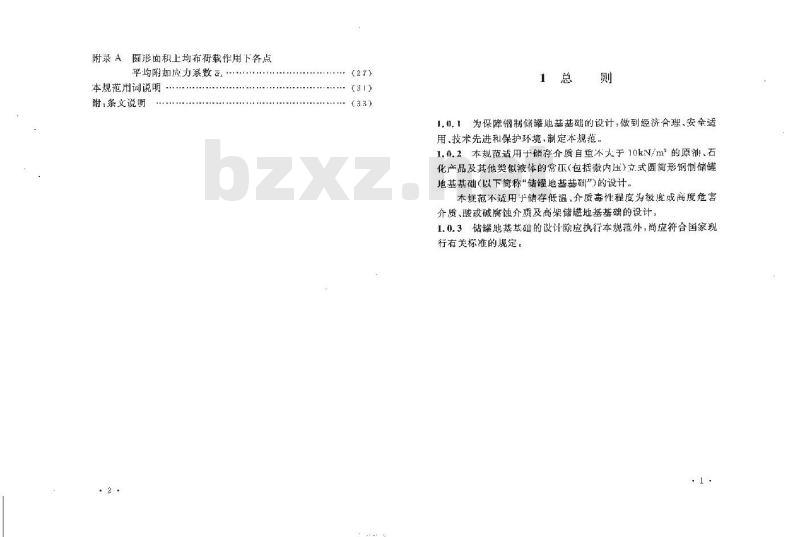

1总则
1.0.1为保障钢制储罐地基基础的设计,做到经济合理、安全适用、技术先进和保护环境,制定本规范。1.0.2本规范适用于储存介质自重不大于10kN/m3的原油、石化产品及其他类似液体的常压(包括微内压)立式圆筒形钢制储罐地基基础(以下简称“储罐地基基础”)的设计。本规范不适用于储存低温、介质毒性程度为极度或高度危害介质、酸或碱腐蚀介质及高架储罐地基基础的设计。1.0.3储罐地基基础的设计除应执行本规范外,尚应符合国家现行有关标准的规定。
2 术语和符号
2.1术语
2.1.1固定顶储罐fixedrooftank罐顶周边与罐壁顶端刚性连接的储罐。2.1.2浮顶储罐floatingrooftank浮顶随液面变化而上下升降的储罐,包括外浮顶储罐和内浮顶储罐。
2.1.3护坡式基础slopeprotected foundation由罐壁外的混凝土护坡或碎石护坡和护坡内的填料层、砂垫层、沥青砂绝缘层等共同组成的储罐基础。2.l.4环墙式基础ringwallfoundation由罐壁下的钢筋混凝土环墙和环墙内的填料层、砂垫层、沥青砂绝缘层等共同组成的储罐基础。2.1.5外环墙式基础outsideringwall foundation由罐壁外的钢筋混凝土环墙和环墙内的填料层、砂垫层、沥青砂绝缘层等共同组成的储罐基础。2.1.6桩基基础pilefoundation
由灌注桩或预制桩和连接于桩顶的钢筋混凝土桩承台及承台上的填料层、砂垫层、沥青砂绝缘层等共同组成的储罐基础。2.2符号
2.2.1作用和作用效应
F,—一环墙单位高度环向力设计值;Fto
外环墙单位高度环向力设计值:f。—修正后的地基承载力特征值;.2.
Fk一相应于荷载效应标准组合时,上部结构传至基础顶面的竖向力值;
基础自重和基础上的土重的合重;罐壁底端传至环墙顶端的竖向线分布荷载标准值;抗滑力矩;
滑动力矩;
相应于荷载效应标准组合时,基础底面平均压力值;对应于荷载效应准永久组合时储罐基础计算底面处的附加压力;
地基最终沉降量;
在计算深度范围内,第i层土的计算沉降量;AS,
在由计算深度向上取厚度为△Z的土层计算沉降量。2.2.2
计算指标
Eso.1-0.2
储罐基础底面下第i层土的压缩模量;地基土在100~200kPa压力作用时的压缩模量;地基承载力特征值;
普通钢筋的抗拉强度设计值;
环墙的重度;
罐内使用阶段储存介质的重度;Ym
环墙内各层填充材料的平均重度;w——水的重度。
几何参数
储罐基础底面面积;
环墙、外环墙单位高环向钢筋的截面面积;环墙厚度;
外环墙内侧至罐壁内侧距离;
储罐罐壁底圈内直径;
罐底至外环墙底高度;
h——环墙高度;
环墙顶面至罐内最高储液面(介质)高度;环墙顶面至罐内最高储水面高度;坡度;
环墙、外环墙中心线半径;
外环墙内侧半径;
储罐底圈内半径。
计算系数及其他
环墙侧压力系数;免费标准bzxz.net
平均附加应力系数;
罐壁伸入环墙顶面宽度系数;
罐体自重分项系数;
重要性系数;
环墙内各层填充材料自重分项系数;水自重分项系数;
沉降计算经验系数。
3基本规定
3.1一般规定
3.1.1储罐地基基础工程在设计前,应对建筑场地进行岩土工程勘察。
3.1.2储罐地基基础设计等级应符合现行国家标准《建筑地基基础设计规范》GB50007的有关规定。3.1.3当储罐基础地基为特殊性土及地震作用地基土有液化,或地基土的承载力及沉降差不能满足设计要求时,应对地基进行处理或采取深基础等措施;当有不良地质作用和地质灾害时,应进行专门的岩土工程勘察。
3.1.4建筑场地岩土工程勘察应符合现行国家标准《岩土工程勘察规范》GB50021的有关规定,并应满足下列要求:1储罐中心及边缘宜布置勘探点,勘探点数量应根据储罐的型式、容积、地基复杂程度等确定。详细勘察阶段每台储罐地基勘探点数量也可按表3.1.4-1采用,其中控制性勘探点的数量宜取勘探点总数的1/51/3。
表3.1.4-1每台储罐地基勘探点数量地基复杂程度
简单场地
中等复杂场地
复杂场地
≤5000
储罐公称容积(m3)
2000030000
2勘探孔深度应符合下列要求:
100000
21~25
150000
25~30
1)一般性勘探孔深度可根据地基情况和储罐的容积按表3.1.4-2确定,或到基岩顶面:
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
