【国家标准(GB)】 运行中变压器油质量

ICS75.100
中华人民共和国国家标准
GB/T7595—2008
代替GB/T7595-2000
运行中变压器油质量
Quality of transformer oils in service2008-09-24发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-08-01实施

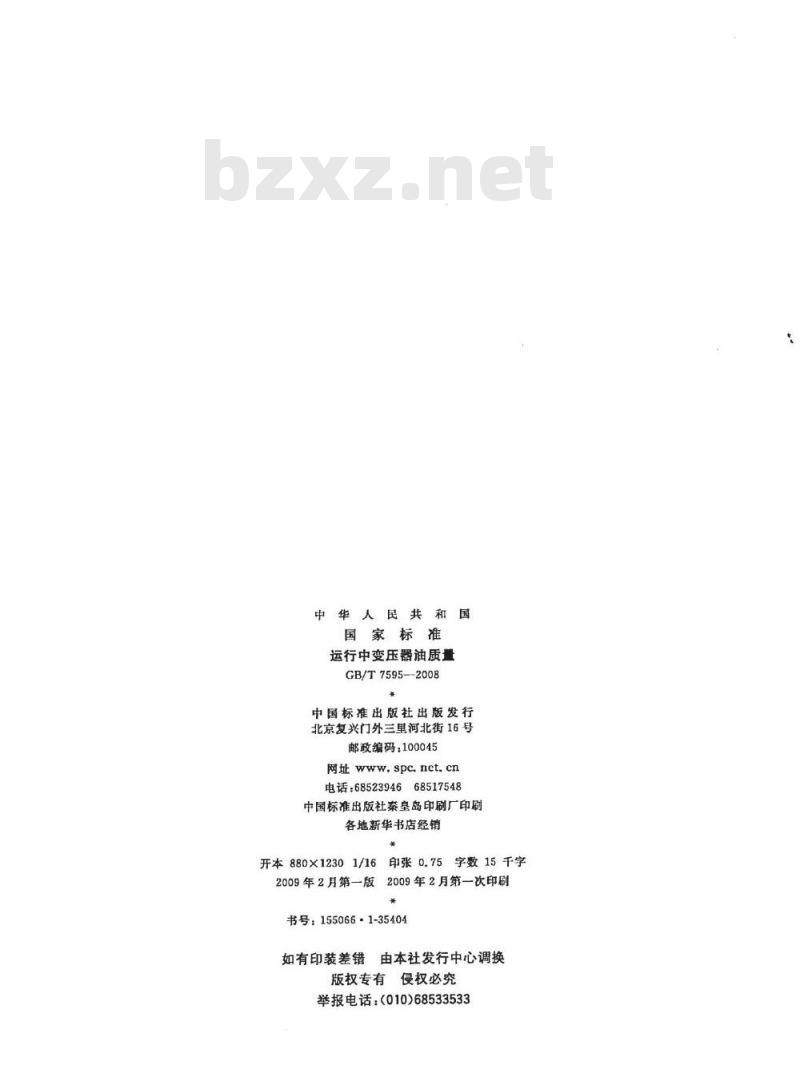

华人民共
国家标准
运行中变压器油质量
GB/T7595—2008
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址spc.net.cn
电话：68523946
68517548
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16
5字数15千字
印张0.75
2009年2月第一版2009年2月第一次印刷*
书号：155066：1-35404
告由本社发行中心调换
如有印装差错
版权专有侵权必究
举报电话：(010)68533533

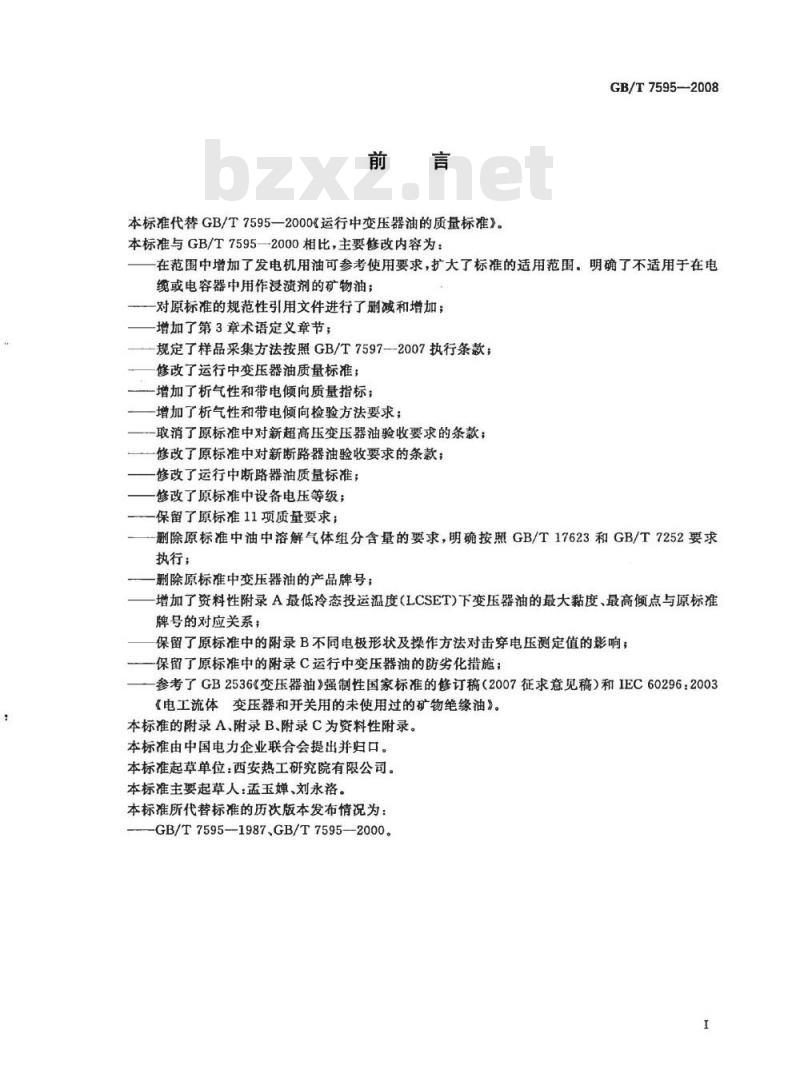

本标准代替GB/T7595一2000《运行中变压器油的质量标准》。本标准与GB/T7595—2000相比，主要修改内容为：GB/T7595—2008
在范围中增加了发电机用油可参考使用要求，扩大了标准的适用范围。明确了不适用于在电缆或电容器中用作浸渍剂的矿物油；一对原标准的规范性引用文件进行了删减和增加，增加了第3章术语定义章节；
规定了样品采集方法按照GB/T7597--2007执行条款；修改了运行中变压器油质量标准；增加了析气性和带电倾向质量指标：增加了析气性和带电倾向检验方法要求；一取消了原标准中对新超高压变压器油验收要求的条款；修改了原标准中对新断路器油验收要求的条款；修改了运行中断路器油质量标准；修改了原标准中设备电压等级；一保留了原标准11项质量要求；删除原标准中油中溶解气体组分含量的要求，明确按照GB/T17623和GB/T7252要求执行；
删除原标准中变压器油的产品牌号；增加了资料性附录A最低冷态投运温度（LCSET）下变压器油的最大黏度、最高倾点与原标准牌号的对应关系；
保留了原标准中的附录B不同电极形状及操作方法对击穿电压测定值的影响；一保留了原标准中的附录C运行中变压器油的防劣化措施；参考了GB2536《变压器油》强制性国家标准的修订稿（2007征求意见稿）和IEC60296：2003《电工流体变压器和开关用的未使用过的矿物绝缘油》。本标雁的附录A、附录B、附录C为资料性附录。本标准由中国电力企业联合会提出并归口。本标准起草单位：西安热工研究院有限公司。本标准主要起草人：孟玉婵、刘永洛。本标准所代替标准的历次版本发布情况为：GB/T7595--1987.GB/T7595—2000。I

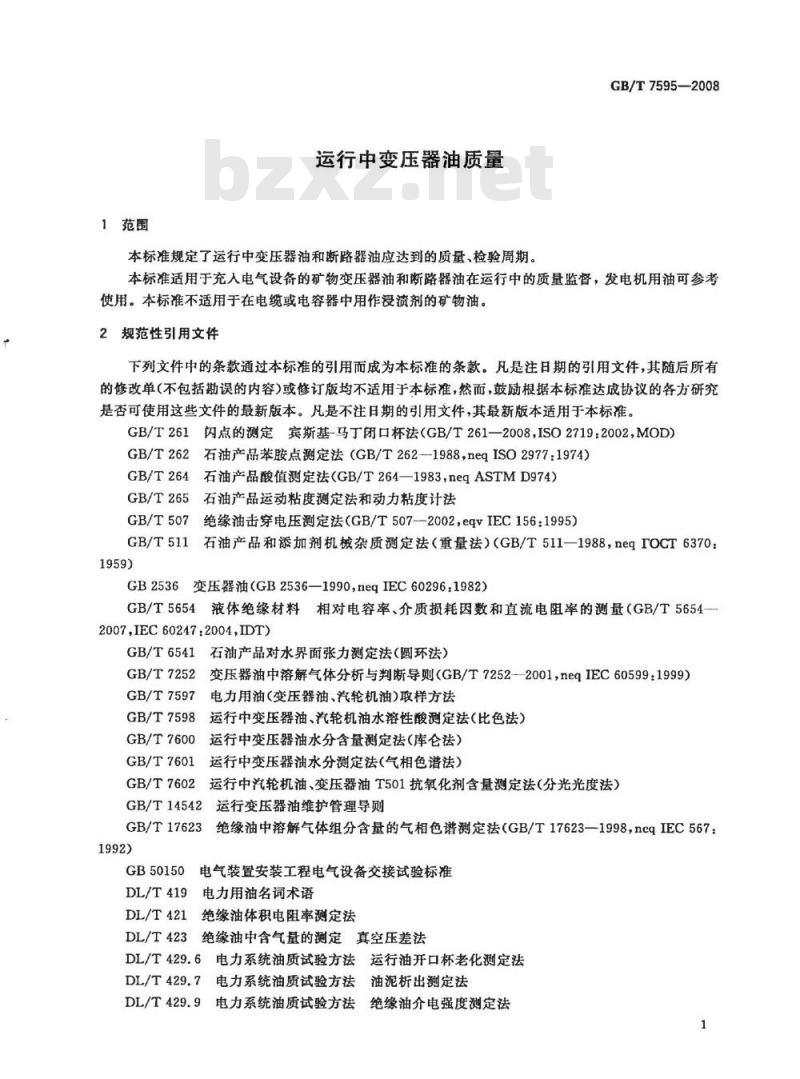

1范围
运行中变压器油质量
本标准规定了运行中变压器油和断路器油应达到的质量、检验周期。GB/T7595—2008
本标准适用于充入电气设备的矿物变压器油和断路器油在运行中的质量监督，发电机用油可参考使用。本标准不适用于在电缆或电容器中用作浸渍剂的矿物油。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。闪点的测定宾斯基-马丁闭口杯法（GB/T261—2008，ISO2719：2002，MOD）GB/T261
GB/T262
2石油产品苯胺点测定法（GB/T262--1988neqISO2977：1974）GB/T264石油产品酸值测定法（GB/T264—1983，neqASTMD974）5石油产品运动粘度测定法和动力粘度计法GB/T265
GB/T507
绝缘油击穿电压测定法（GB/T507-—2002，eqvIEC156：1995）GB/T511石油产品和添加剂机械杂质测定法（重量法）（GB/T511—1988，neqIOCT63701959)
GB2536变压器油（GB2536—1990，neqIEC60296.1982）GB/T5654液体绝缘材料相对电容率、介质损耗因数和直流电阻率的测量（GB/T5654—2007,IEC60247:2004,IDT)
GB/T6541
石油产品对水界面张力测定法（圆环法）GB/T7252
变压器油中溶解气体分析与判断导则（GB/T7252-2001，neqIEC60599：1999）电力用油（变压器油、汽轮机油）取样方法GB/T7597
GB/T7598
运行中变压器油、汽轮机油水溶性酸测定法（比色法）GB/T7600
运行中变压器油水分含量测定法（库仑法）GB/T7601
运行中变压器油水分测定法（气相色谱港）GB/T7602
运行中汽轮机油、变压器油T501抗氧化剂含量测定法（分光光度法）运行变压器油维护管理导则
GB/T14542
绝缘油中溶解气体组分含量的气相色谱测定法（GB/T17623一1998，ncqIEC567：GB/T17623
GB50150
电气装置安装工程电气设备交接试验标准DL/T419
电力用油名词术语
DL/T421绝缘油体积电阻率测定法3绝缘油中含气量的测定真空压差法DL/T423
DL/T429.6电力系统油质试验方法运行油开口杯老化测定法DL/T429.7电力系统油质试验方法油泥析出测定法DL/T429.9电力系统油质试验方法绝缘油介电强度测定法
GB/T7595—2008

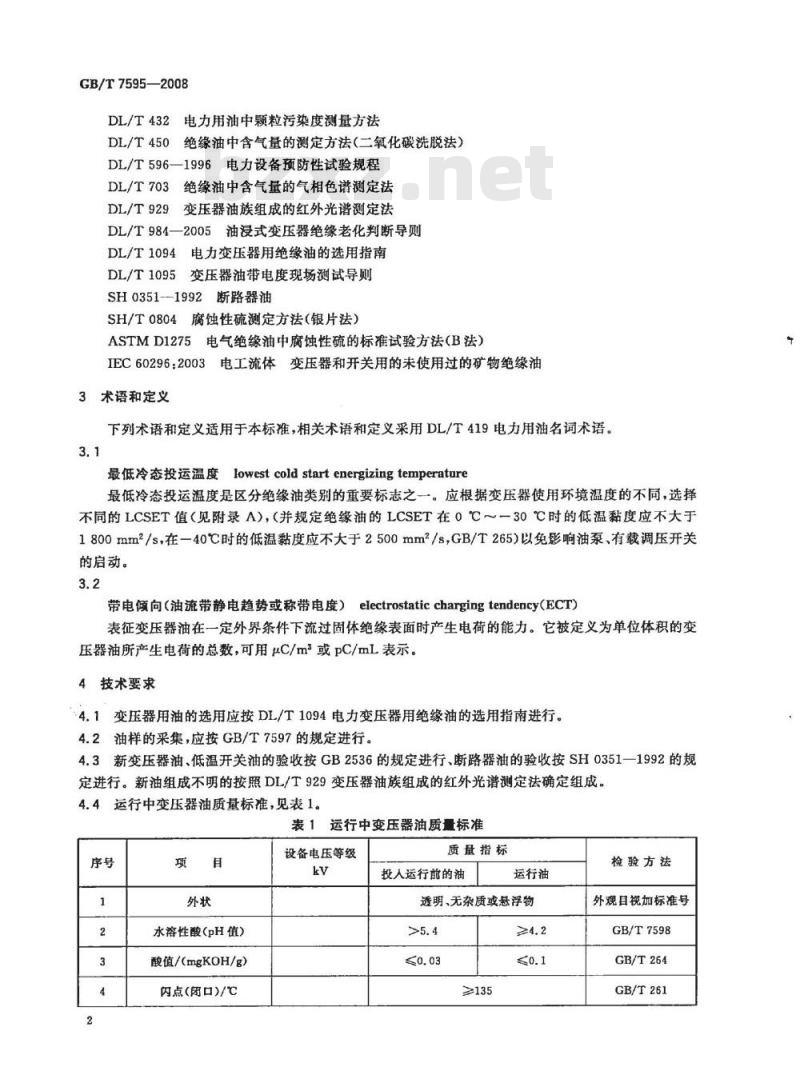

DL/T432电力用油中颗粒污染度测量方法DL/T450绝缘油中含气量的测定方法（二氧化碳洗脱法）DL/T596—1996电力设备预防性试验规程DL/T703绝缘油中含气量的气相色谱测定法DL/T929
变压器油族组成的红外光谱测定法DL/T984—2005油浸式变压器绝缘老化判断导则DL/T1094电力变压器用绝缘油的选用指南DL/T1095
变压器油带电度现场测试导
SH0351-1992断路器油
SH/T0804腐蚀性硫测定方法（银片法）ASTMD1275电气绝缘油中腐蚀性硫的标准试验方法（B法）IEC60296：2003电工流体变压器和开关用的未使用过的矿物绝缘油3术语和定义
下列术语和定义适用于本标准，相关术语和定义采用DL/T419电力用油名词术语。3.1
最低冷态投运温度lowestcoldstartenergizingtemperature最低冷态投运温度是区分绝缘油类别的重要标志之一。应根据变压器使用环境温度的不同，选择不同的LCSET值（见附录A），（并规定绝缘油的LCSET在0℃～一30℃时的低温黏度应不大于1800mm2/s，在一40℃时的低温黏度应不大于2500mm2/s，GB/T265）以免影响油泵、有载调压开关的启动。
带电倾向（油流带静电趋势或称带电度）electrostaticchargingtendency(ECT）表征变压器油在一定外界条件下流过固体绝缘表面时产生电荷的能力。它被定义为单位体积的变压器油所产生电荷的总数，可用μC/m2或pC/mL表示。4技术要求
4.1变压器用油的选用应按DL/T1094电力变压器用绝缘油的选用指南进行。4.2油样的采集，应按GB/T7597的规定进行。4.3新变压器油、低温开关油的验收按GB2536的规定进行、断路器油的验收按SH0351一1992的规定进行。新油组成不明的按照DL/T929变压器油族组成的红外光谱测定法确定组成。4.4运行中变压器油质量标准，见表1。表1运行中变压器油质量标准
水溶性酸(pH值）
酸值/（mgKOH/g）
闪点(闭口)/℃
设备电压等级
质量指标
投入运行前的油
运行油
透明、无杂质或悬浮物
≥135
检验方法
外观目视加标准号
GB/T7598
GB/T264
GB/T261
水分/(mg/L)
界面张力(25℃)/（mN/m）
介质损耗因数/(90℃）
击穿电压/kV
体积电阻率（90℃)/
油中含气盘/%
（体积分数）
油泥与沉淀物/%
(质量分数）
析气性
带电倾向
腐蚀性硫
油中颗粒度
表1(续）
设备电压等级
3301000
≤110及以下
500~1000
750~1000b
66~220
35及以下
500~1000
750~1000
330~500
（电抗器）
≥500
注：由供需双方协商确定是否采用该方法进行检测。a取样油温为40℃~60℃.
质盘指标
投人运行前的油
≥6×1010
运行油
≥1×1010
≥5x109
<0.02(以下可忽略不计）
非腐蚀性
GB/T7595--2008
检验方法
GB/T7600或
GB/T7601
GB/T6541
GB/T5654
DL/T429.9e
GB/T5654或
DL/T421
DL/T423
或DL/T450、
DL/T703
GB/T511
IEC60628(A)
GB/T11142
DL/T1095
DIN51353或
SH/T0804、
ASTMD1275B
DL/T432
b750kV1000kV设备运行经验不足，本标准参考西北电网750kV设备运行规程提出此值，供参考，以积累经验。CDL/T429.9方法是采用平板电极；GB/T507是采用圆球、球盖形两种形状电极。三种电极所测的击穿电压值不同其影响情况，见附录B(资料附录）。其质量指标为平板电极测定值。运行中断路器油质量标准，见表2。4.5
表2运行中断路器油质量
水溶性酸(pH值）
击穿电压/kV
质量指标
透明、无游离水分、无杂质或悬浮物≥4.2
110kV以上，投运前或大修后≥40运行中≥35
110kV及以下，投运前或大修后≥35运行中≥30
必要时
检验方法
外观目视
GB/T7598
GB/T507或
DL/T429.9
GB/T7595—2008
5检验周期和检验项目
5.1检验周期和检验项目见表3。5.2运行中变压器油的维护管理按照GB/T14542执行。5.3运行中变压器油的防劣化措施见附录C。5.4油中溶解气体的分析和故障诊断按照GB/T17623和GB/T7252执行。表3运行中变压器油、断路器油检验周期和检验项目设备名称
变压器、电抗器，所、
厂用变压器
互器、套管bZxz.net
断路器
设备规范
330kV~1000kV
66kV~220kV
8MVA及以上
>110kv
≤11okv
油量60kg以下
检验周期
设备投运前或大修后
每年至少一次
必要时
设备投运前或大修后
每年至少一次
必要时
设备投运前或大修后
三年至少一次
设备投运前或大修后
1年～3年
必要时
设备投运前或大修后
每年至少一次
三年至少一次
三年一次，或换油
检验项目
1、5、7、8、10、
2、3、4、6、9、11、12、13、14、151~9
1、5、7、8、
3、6、7、11、13、14或自行规定自行规定
自行规定
注1：变压器、电抗器、厂用变压器、互感器、套管等油中的“检验项目”栏内的1、2、3、为表1的项目序号。注2断路器油“检验项目\栏内的1、2、3、为表2的项目序号。注3：对不易取样或补充油的全密封式套管、互感器设备，根据具体情况白行规定。附录A
（资料性附录）
最低冷态投运温度（LCSET)下变压器油的最大黏度、最高倾点与原标准牌号的对应关系GB/T7595-2008
A.1最低冷态投运温度（LCSET）下变压器油的最大黏度、最高倾点与原标准牌号的对应关系见表A.1。
表A，1最低冷态投运温度（LCSET)下变压器油的最大黏度、最高倾点与原标准牌号的对应关系最低冷态投运温度(LCSET)/C
最大黏度/（mm2/s）
最高倾点/℃
原标准牌号
GB/T7595—2008
B.1油样的选择
附录B
（资料性附录）
不同电极形状及操作方法对击穿电压测定值的影响为使比较试验所用的油样具有一定代表性，选择了四种不同击穿电压等级的样品油即：a）1号样品油击穿电压值为50kV60kV之间；b）2号样品油击穿电压值为40kV~50kV之间：3号样品油击穿电压值为30kV～50kV之间；e
d）4号样品油击穿电压值为20kV~30kV之间。B.2不同电极形状及操作试验结果不同电极形状及操作试验结果见表B.1。表B.1不同电极形状及操作方法试验结果按升压速度统计平均
球盖形
平均值
球盖形
平均值
球盖形
平均值
球盖形
平均值
击穿电压
试验结果说明
偏差平均值
从表B.1试验结果可以得出：
击穿电压
偏差平均值
按间隔时间统计平均
击穿电压
偏差平均值
击穿电压
偏差平均值
a）使用三种不同结构形状电极测得击穿电压不论对哪种油样，都以球形电极的击穿电压值为最高，球盖形次之，平板形相对较低(4号油样测定结果有异常）。GB/T7595—2008
如以平板电极测得值为准，则球形电极大致偏高6kV,球盖形电极大致偏高3kV左右。当击b)
穿电压值在30kV以下时，上述差别有缩减的趋势。不同升压速度（3kV/s和2kV/s）对击穿电压影响不大，其平均差值一般在土（2～3)kV左右，小于各组测得值的标准偏差平均值。不同间隔时间的影响更小，间隔时间3min的平均值仅较间隔时间5min的高1kV2kV左d)
右。经验说明对纯净的油，间隔时间应短一些，而对杂质和水分含量较多的油，则间隔时间应长一点，这样就会使击穿电压值较高，分散性较好。但间隔时间过长，会影响试验结果，一般以3min~5min较好。
GB/T7595—2008
附录C
（资料性附录）
运行中变压器油的防劣化措施
C.1添加2,6-二叔丁基对甲酚(简称T501)抗氧化剂新油、再生油中T501含量应不低于0.3%～0.5%，运行中油应不低于0.15%，当含量低于此规定值时，应进行补加。补加时油的pH值不应低于5.0。C.2安装热虹吸器（净油器）
其吸附剂的用量应为油量的0.5%~1.5%。C.3安装隔膜密封装置
版权专有侵权必究
书号：155066·1-35404
GB/T7595-2008
