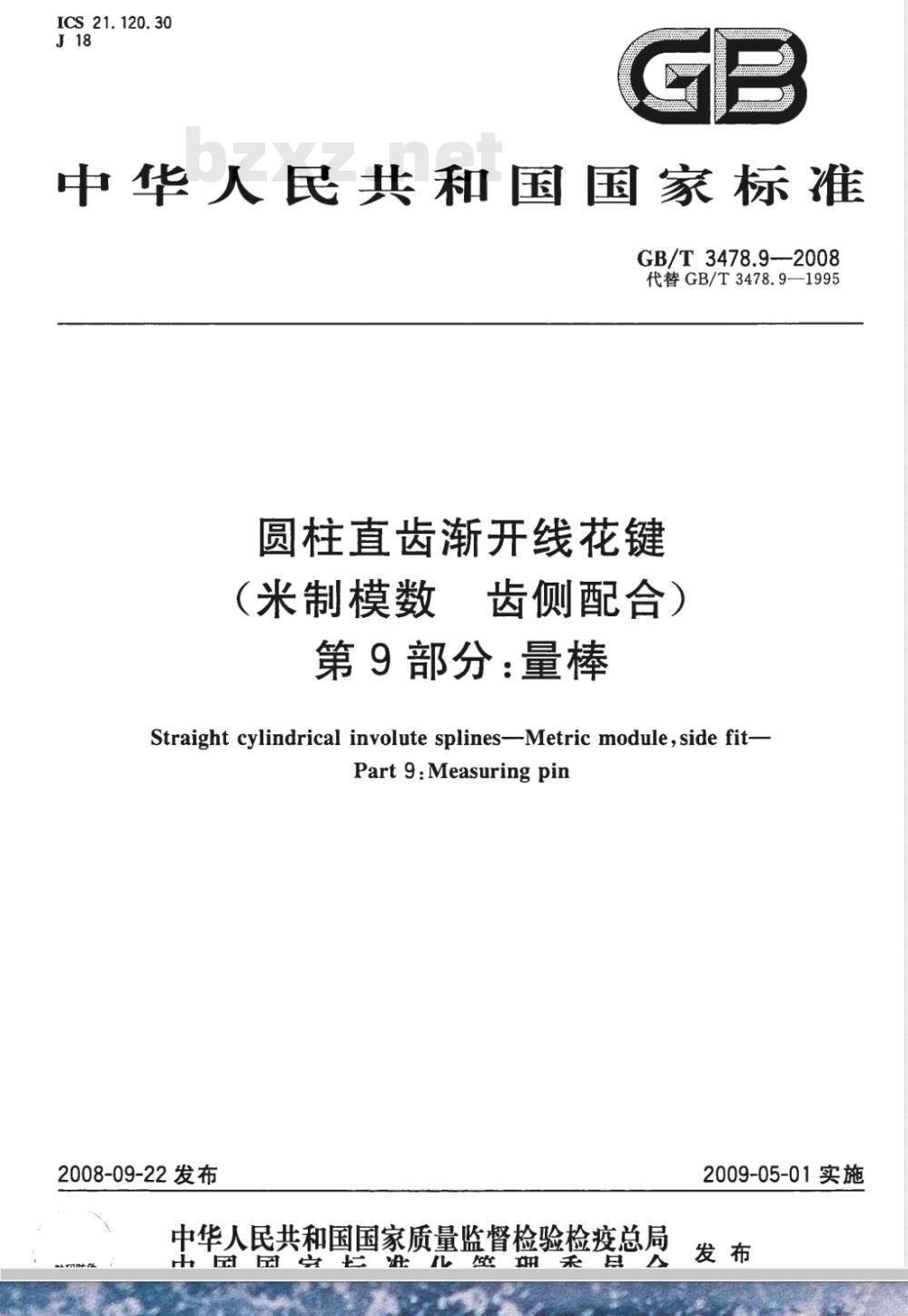

【国家标准(GB)】 圆柱直齿渐开线花键(米制模数 齿侧配合) 第9部分：量棒

ICS 21. 120. 30
中华人民共和国国家标准　
GB/T3478.9--2008
代替GB/T3478.9—1995
圆柱直齿渐开线花键
（米制模数
齿侧配合）
第9部分：量棒
Straight cylindrical involute splines---Metric module, side fit--Part 9 : Measuring pin
2008-09-22发布
中华人民共和国国家质量监督检验检疫总局国
2009-05-01实施

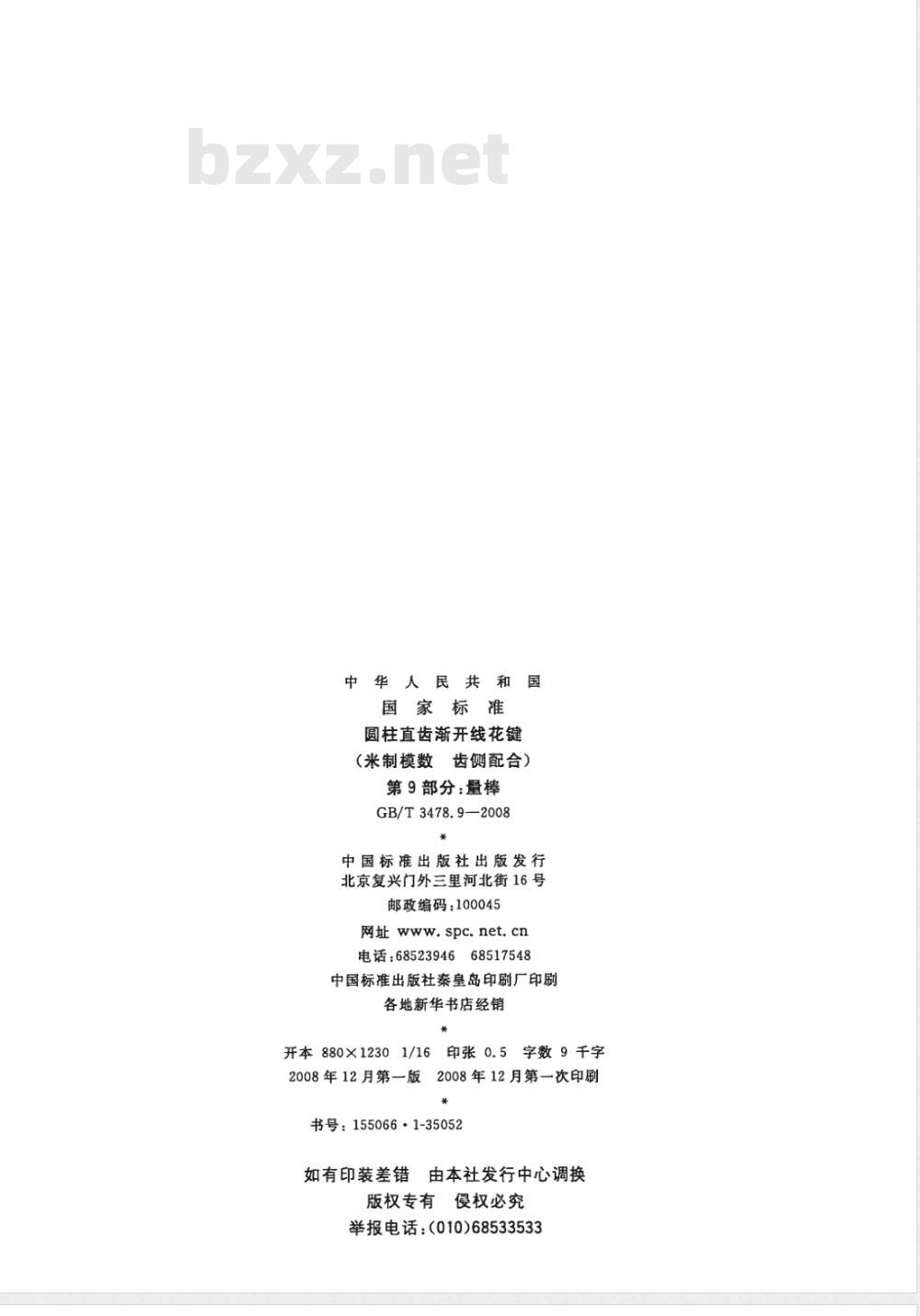

中华人民共和国
国家标准
圆柱直齿渐开线花键
（米制模数齿侧配合）
第9部分：量棒
GB/T3478.9-—2008
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址www.spc.net.cn
电话：68523946
68517548
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16
字数9千字
印张0.5
2008年12月第一版
反2008年12月第一次印刷
书号：155066：1-35052
如有印装差错
告由本社发行中心调换
版权专有侵权必究
举报电话：（010）68533533

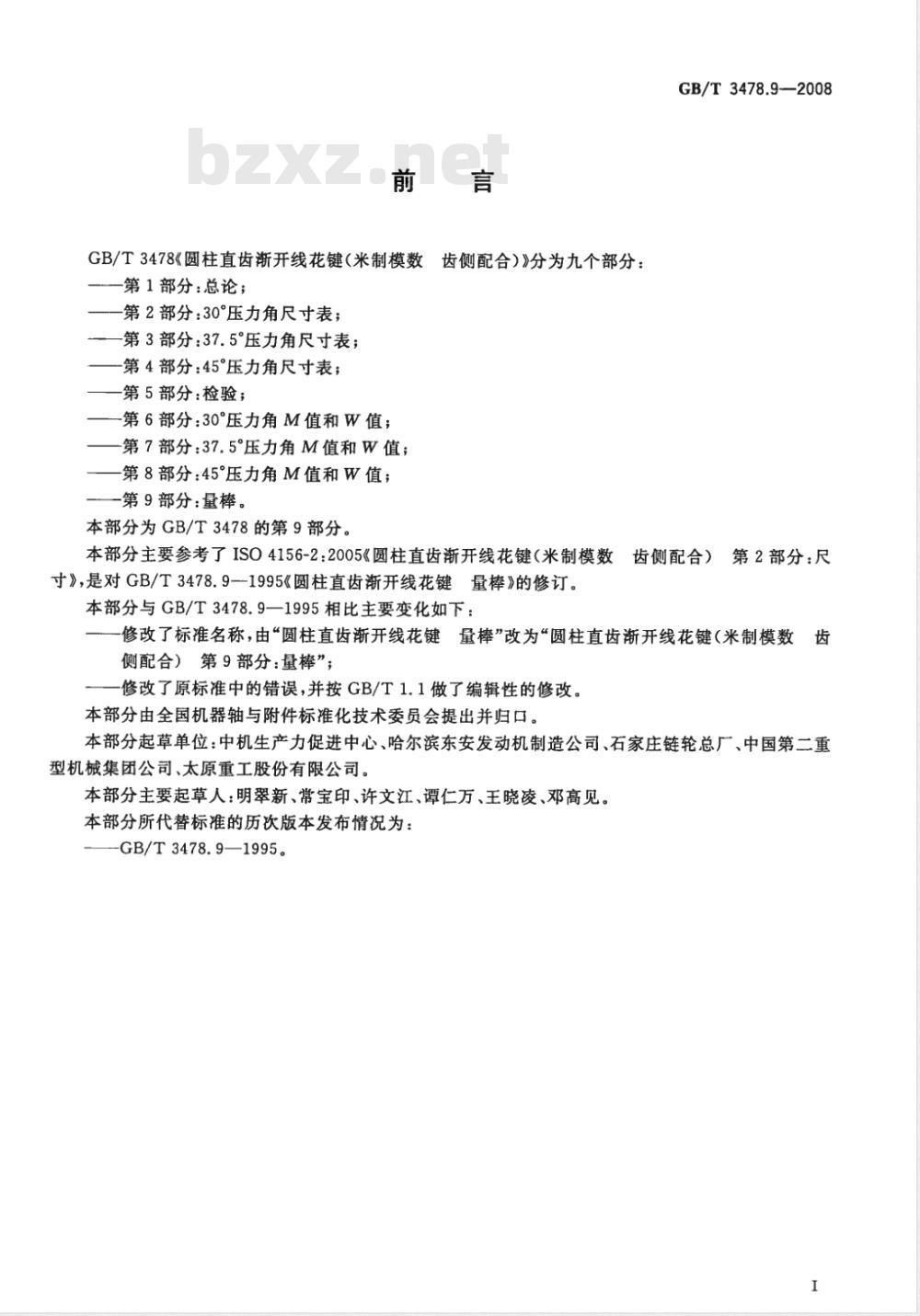

GB/T3478《圆柱直齿渐开线花键（米制模数齿侧配合）》分为九个部分：—第1部分总论；
一第2部分：30°压力角尺寸表；一第3部分：37.5°压力角尺寸表；第4部分：45°压力角尺寸表；
一第5部分：检验；
一一第6部分：30°压力角M值和W值；一第7部分：37.5°压力角M值和W值；一第8部分：45°压力角M值和W值；一第9部分：量棒。
本部分为GB/T3478的第9部分。
GB/T 3478.9—2008
本部分主要参考了ISO4156-2：2005《圆柱直齿渐开线花键（米制模数齿侧配合）第2部分：尺寸》，是对GB/T3478.9—1995《圆柱直齿渐开线花键量棒》的修订。本部分与GB/T3478.9一1995相比主要变化如下：修改了标准名称，由“圆柱直齿渐开线花键量棒”改为“圆柱直齿渐开线花键（米制模数齿侧配合）第9部分：量棒”；
修改了原标准中的错误，并按GB/T1.1做了编辑性的修改。本部分由全国机器轴与附件标准化技术委员会提出并归口。本部分起草单位：中机生产力促进中心、哈尔滨东安发动机制造公司、石家庄链轮总厂、中国第二重型机械集团公司、太原重工股份有限公司。本部分主要起草人：明翠新、常宝印、许文江、谭仁万、王晓凌、邓高见。本部分所代替标准的历次版本发布情况为：-GB/T3478.9—1995。
1范围
圆柱直齿渐开线花键
（米制模数齿侧配合）
第9部分：量棒
GB/T3478.9—-2008
GB/T3478的本部分规定了测量圆柱直齿渐开线花键齿槽宽和齿厚用的量棒尺寸及技术要求。本部分用于测量模数为0.25mm~10mm、齿数为10～100、标准压力角为30°、37.5和45°的圆柱直齿渐开线花键的量棒。
2规范性引用文件
下列文件中的条款通过GB/T3478的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T321优先数和优先数系
3量棒尺寸

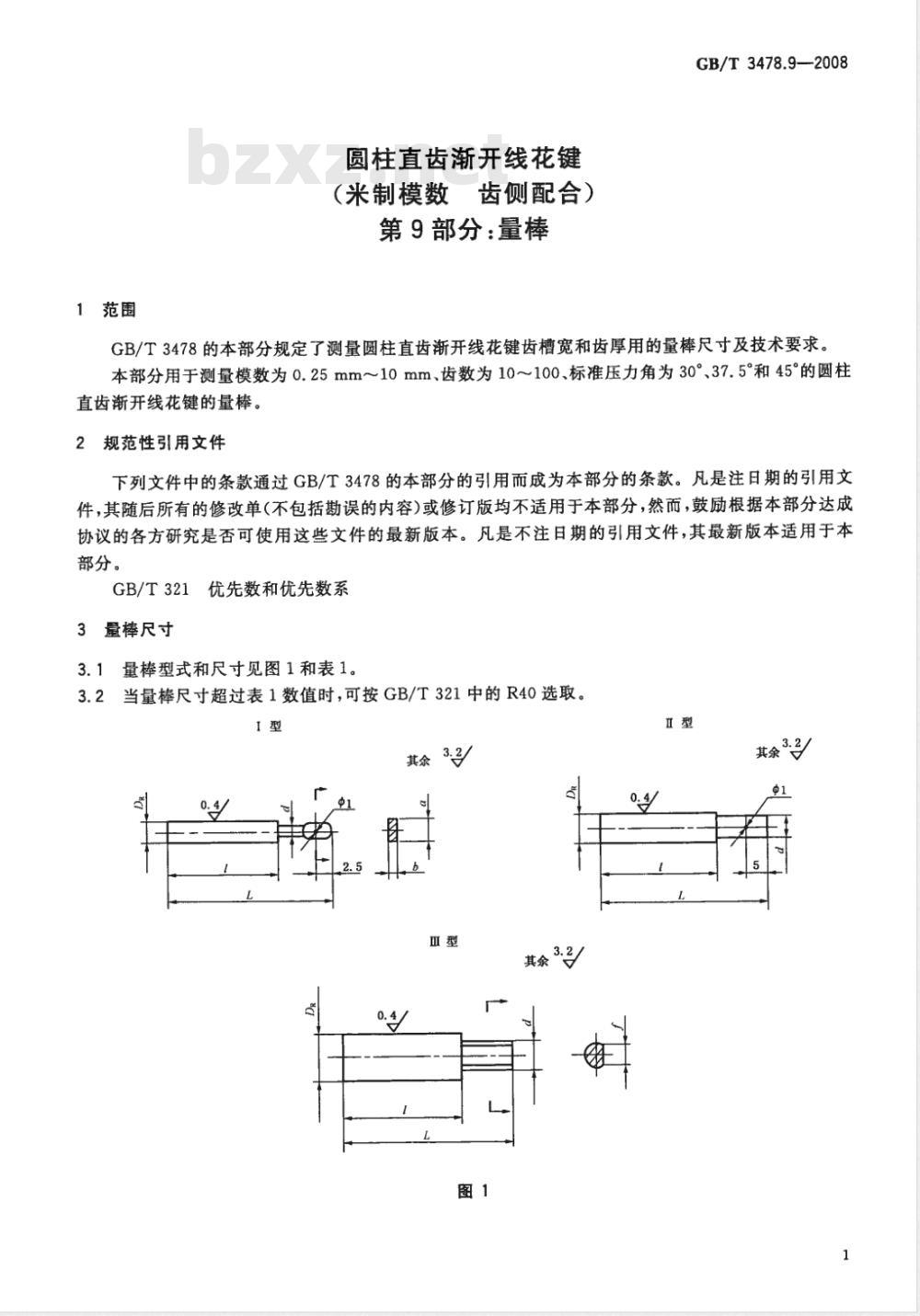

量棒型式和尺寸见图1和表1。
当量棒尺寸超过表1数值时，可按GB/T321中的R40选取。3.2
其余32
其余2
其余32
GB/T 3478.9—2008
量棒直径DR
基本尺寸
极限偏差
量棒型式

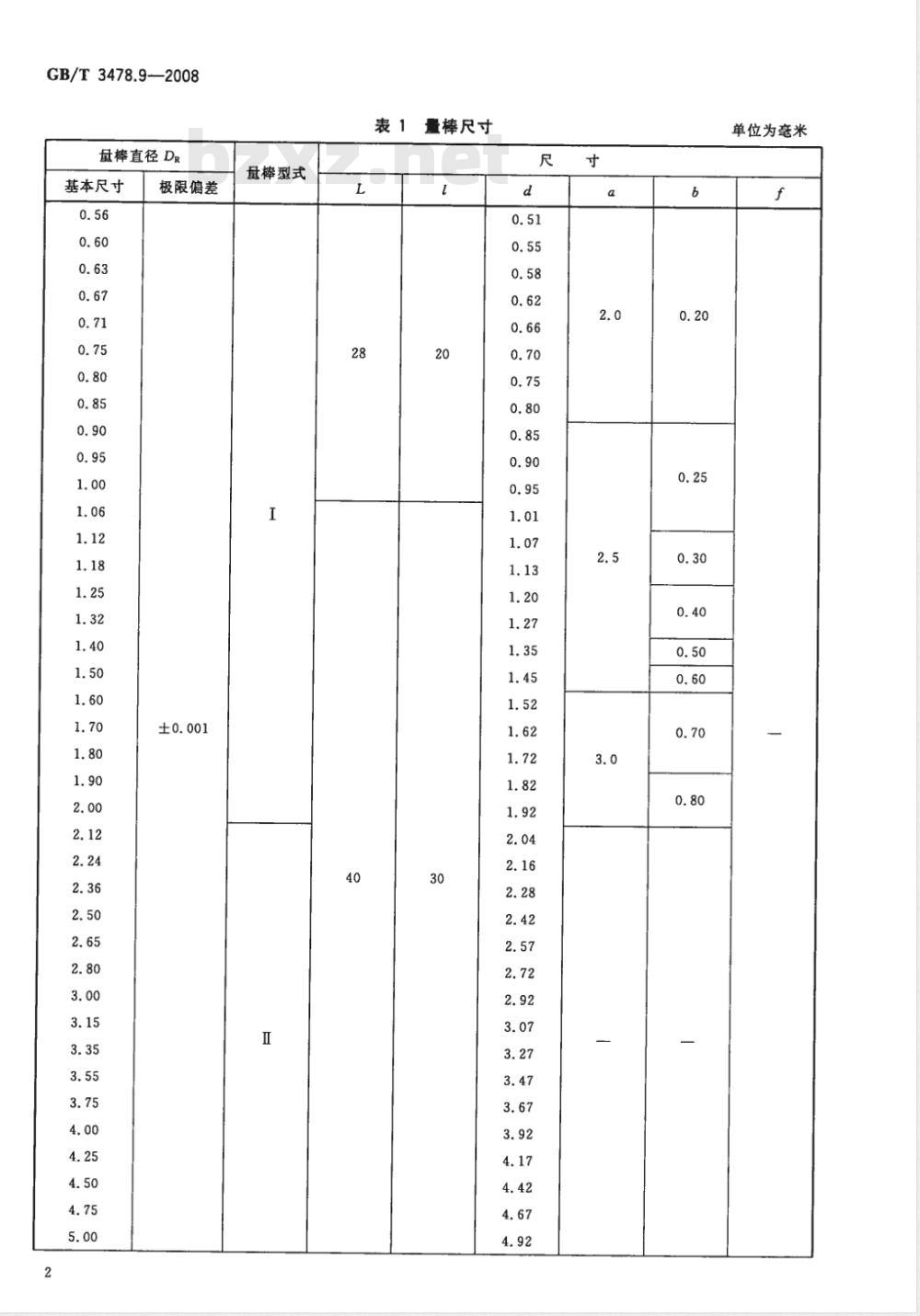

表1量棒尺寸
单位为毫米
量棒直径DR
基本尺寸
极限偏差
盈棒型式
3.3量棒直径的公差应遵守包容原则。4技术要求
表1（续）
GB/T3478.9--2008
单位为毫米
4.1量棒的测量面不应有锈迹、黑斑和划痕等明显影响使用质量和外观的缺陷，两端面不应有锈迹和裂纹。
4.2量棒可用合金工具钢、炭素工具钢等耐磨材料制造。4.3量棒测量面的硬度应为664HV～825HV。4.4量棒应经稳定性热处理。
GB/T3478.9—2008
5标志与包装
5.1量棒上应标志：
a）制造厂注册商标；
b）量棒直径的基本尺寸。
量棒直径小于16mm时，允许系挂带有上述标志的标签。5.2产品盒上应标志：下载标准就来标准下载网
a）产品名称、制造厂厂名与注册商标；b）量棒直径的基本尺寸。
5.3量棒在包装前应经涂油等防锈处理，并妥善包装。不得因包装不善在装运过程中损坏产品。5.4产品盒中应附有产品合格证。产品合格证上应有本部分的标准编号，产品序号和出厂日期，检验部门印记。
版权专有侵权必究
书号：155066·1-35052
GB/T3478.9-2008
