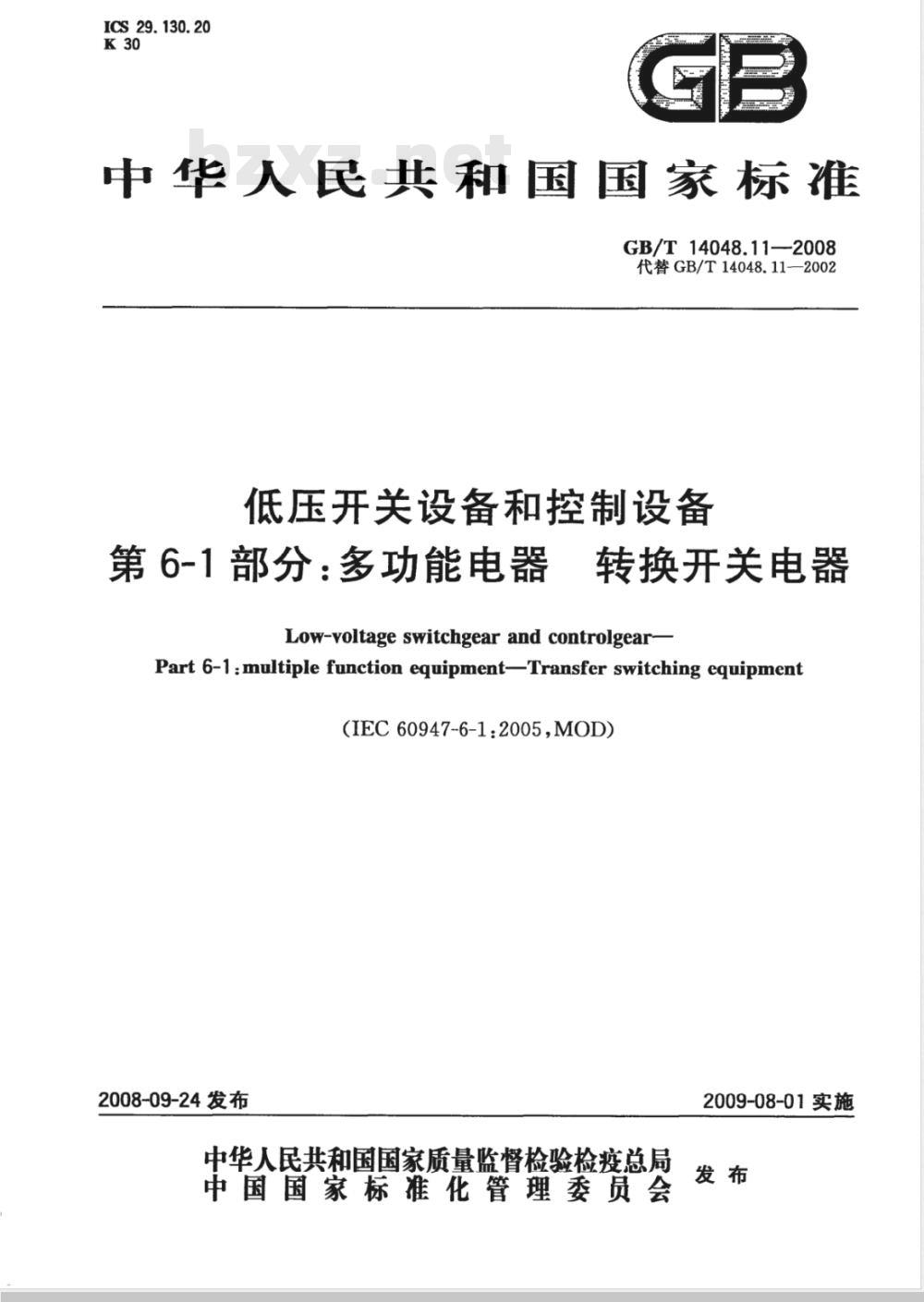

【国家标准(GB)】 低压开关设备和控制设备 第6-1部分：多功能电器 转换开关电器

ICS29.130.20
中华人民共和国国家标准　
GB/T 14048.11—2008
代替GB/T14048.11—2002
低压开关设备和控制设备
第6-1部分：多功能电器
转换开关电器
Low-voltage switchgear and controlgear-Part 6-1 : multiple function equipment-Transfer switching equipment(IEC60947-6-1:2005,MOD)
2008-09-24发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-08-01实施
GB/T14048.11—2008

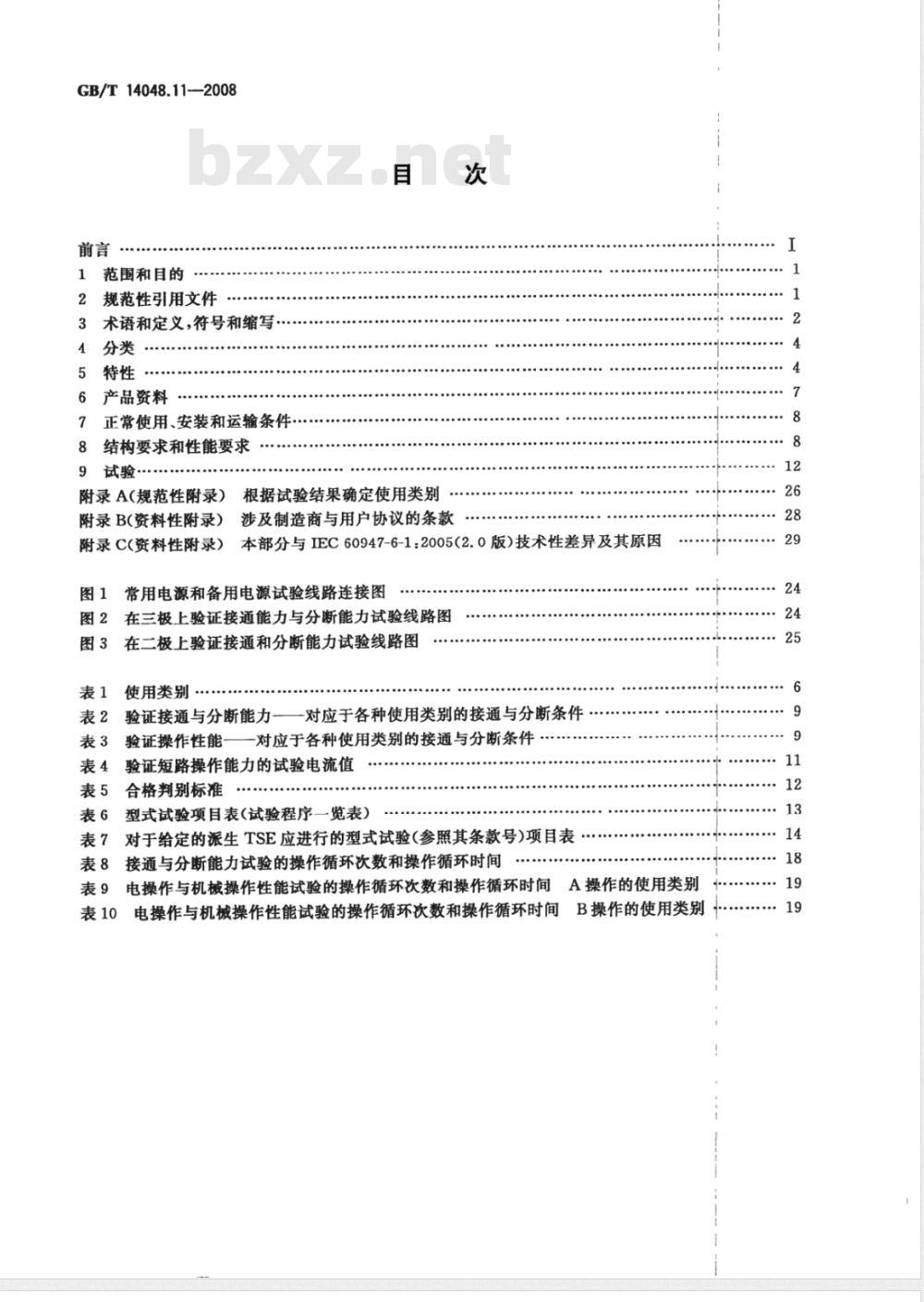

1范围和目的
规范性引用文件
3术语和定义，符号和缩写·
产品资料
正常使用、安装和运输条件
结构要求和性能要求
试验·下载标准就来标准下载网
根据试验结果确定使用类别…
附录A（规范性附录）
涉及制造商与用户协议的条款
附录B(资料性附录）
）本部分与IEC60947-6-1：2005(2.0版)技术性差异及其原因附录C(资料性附录）
常用电源和备用电源试验线路连接图在三极上验证接通能力与分断能力试验线路图图2
在二极上验证接通和分断能力试验线路图使用类别
验证接通与分断能力一
一对应于各种使用类别的接通与分断条件验证操作性能一对应于各种使用类别的接通与分断条件表4验证短路操作能力的试验电流值表5合格判别标准
表6型式试验项目表(试验程序一览表)表7对于给定的派生TSE应进行的型式试验参照其条款号)项目表表8接通与分断能力试验的操作循环次数和操作循环时间表9电操作与机械操作性能试验的操作循环次数和操作循环时间A操作的使用类别表10电操作与机械操作性能试验的操作循环次数和操作循环时间B操作的使用类别2

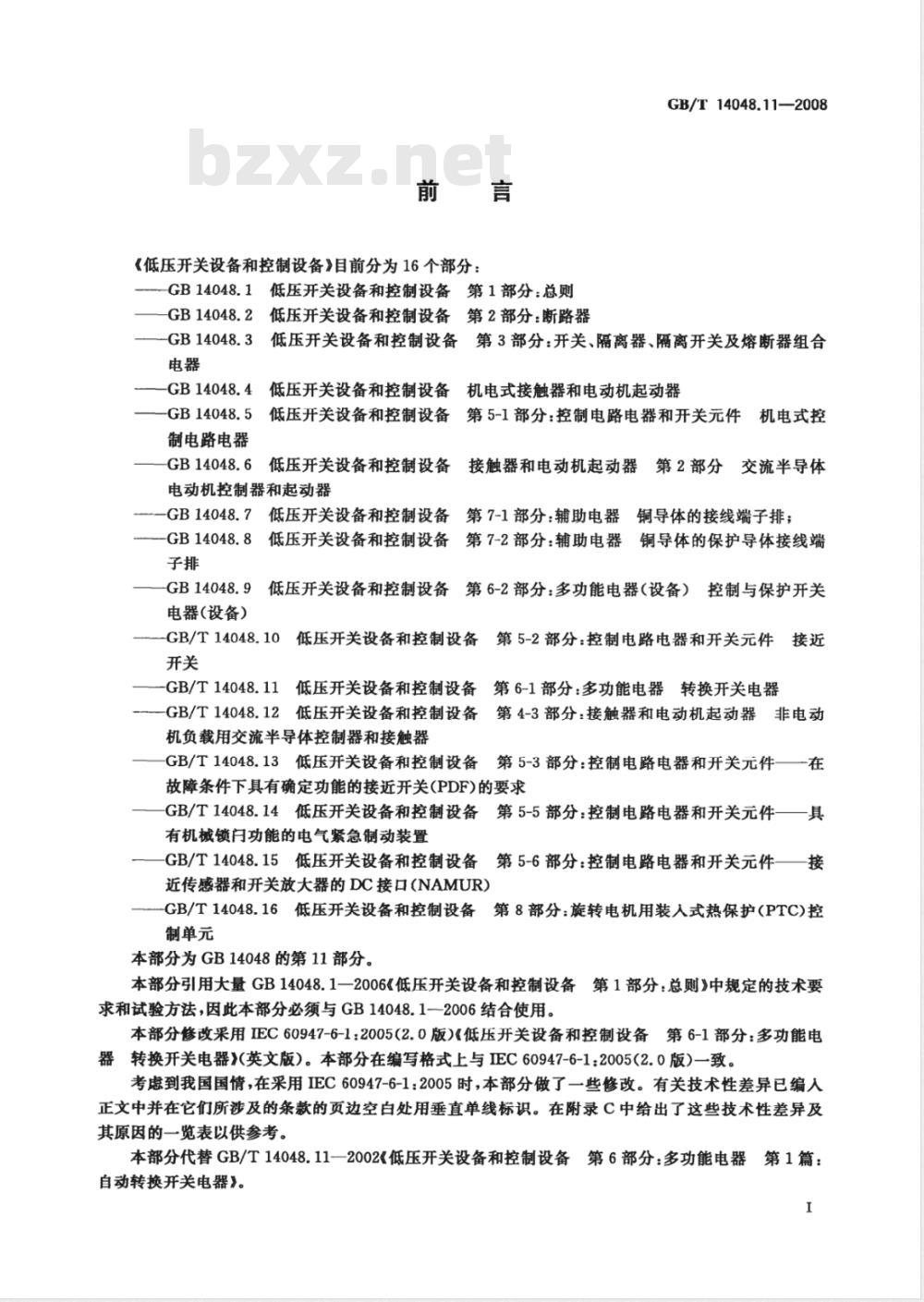

《低压开关设备和控制设备》目前分为16个部分：-GB14048.1低压开关设备和控制设备第1部分：总则GB14048.21
低压开关设备和控制设备第2部分：断路器GB/T14048.11—2008
低压开关设备和控制设备第3部分：开关、隔离器、隔离开关及熔断器组合GB14048.3
GB14048.41
低压开关设备和控制设备
机电式接触器和电动机起动器
GB14048.5
制电路电器
低压开关设备和控制设备负
第5-1部分：控制电路电器和开关元件机电式控低压开关设备和控制设备接触器和电动机起动器第2部分交流半导体GB14048.61
电动机控制器和起动器
--GB14048.7
低压开关设备和控制设备第7-1部分：辅助电器铜导体的接线端子排；GB14048.81
低压开关设备和控制设备第7-2部分：辅助电器铜导体的保护导体接线端子排
GB14048.9
电器(设备）
低压开关设备和控制设备第6-2部分：多功能电器（设备）控制与保护开关GB/T14048.10
低压开关设备和控制设备第5-2部分：控制电路电器和开关元件接近-GB/T14048.11低压开关设备和控制设备第6-1部分：多功能电器转换开关电器GB/T14048.12低压开关设备和控制设备第4-3部分：接触器和电动机起动器非电动机负载用交流半导体控制器和接触器GB/T14048.13低压开关设备和控制设备第5-3部分：控制电路电器和开关元件—一在故障条件下具有确定功能的接近开关(PDF)的要求GB/T14048.14低压开关设备和控制设备第5-5部分：控制电路电器和开关元件一一具有机械锁功能的电气紧急制动装置GB/T14048.15低压开关设备和控制设备第5-6部分：控制电路电器和开关元件一接近传感器和开关放大器的DC接口（NAMUR）GB/T14048.16低压开关设备和控制设备第8部分：旋转电机用装人式热保护(PTC)控制单元
本部分为GB14048的第11部分。
本部分引用大量GB14048.1一2006《低压开关设备和控制设备第1部分：总则》中规定的技术要求和试验方法，因此本部分必须与GB14048.1--2006结合使用。本部分修改采用IEC60947-6-1：2005(2.0版）《低压开关设备和控制设备第6-1部分：多功能电器转换开关电器》(英文版）。本部分在编写格式上与IEC60947-6-1：2005(2.0版)一致。考虑到我国国情，在采用IEC60947-6-1：2005时，本部分做了一些修改。有关技术性差异已编人正文中并在它们所涉及的条款的页边空白处用垂直单线标识。在附录C中给出了这些技术性差异及其原因的一览表以供参考。
本部分代替GB/T14048.11一2002《低压开关设备和控制设备第6部分：多功能电器第1篇：自动转换开关电器》。
GB/T14048.11--2008

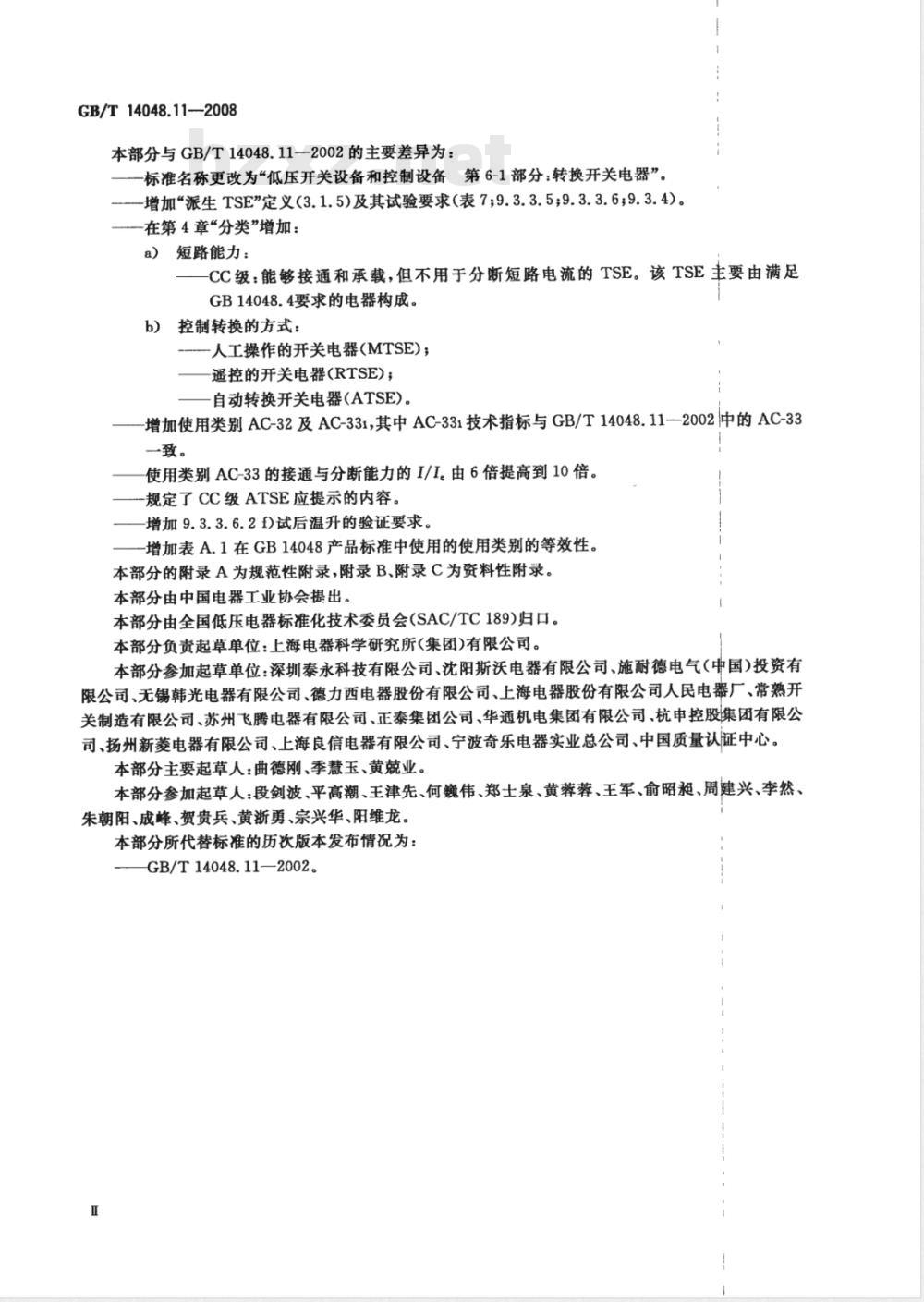

本部分与GB/T14048.11-2002的主要差异为：-标准名称更改为“低压开关设备和控制设备第6-1部分：转换开关电器”。-增加派生TSE”定义(3.1.5)及其试验要求（表79.3.3.5；9.3.3.6；9.3.4)。在第4章“分类”增加：
a）短路能力：
CC级：能够接通和承载，但不用于分断短路电流的TSE。该TSE主要由满足GB14048.4要求的电器构成。
b）控制转换的方式：
一人工操作的开关电器（MTSE)；遥控的开关电器(RTSE)；
自动转换开关电器(ATSE)。
增加使用类别AC-32及AC-331,其中AC-331技术指标与GB/T14048.11—2002中的AC-33一致。
使用类别AC-33的接通与分断能力的I/I。由6倍提高到10倍。一规定了CC级ATSE应提示的内容。增加9.3.3.6.2f)试后温升的验证要求增加表A.1在GB14048产品标准中使用的使用类别的等效性。本部分的附录A为规范性附录，附录B、附录C为资料性附录。本部分由中国电器工业协会提出。本部分由全国低压电器标准化技术委员会(SAC/TC189)归口。本部分负责起草单位：上海电器科学研究所(集团)有限公司。本部分参加起草单位：深圳泰永科技有限公司、沈阳斯沃电器有限公司、施耐德电气（中国)投资有限公司、无锡韩光电器有限公司、德力西电器股份有限公司、上海电器股份有限公司人民电器厂、常熟开关制造有限公司、苏州飞腾电器有限公司、正泰集团公司、华通机电集团有限公司、杭申控股集团有限公司、扬州新菱电器有限公司、上海良信电器有限公司、宁波奇乐电器实业总公司、中国质量认证中心。本部分主要起草人：曲德刚、季慧玉、黄蔬业。本部分参加起草人：段剑波、平高潮、王津先、何巍伟、郑士泉、黄蓉蓉、王军、俞昭昶、周建兴、李然、朱朝阳、成峰、贺贵兵、黄浙勇、宗兴华、阳维龙。本部分所代替标准的历次版本发布情况为：GB/T14048.11—2002。

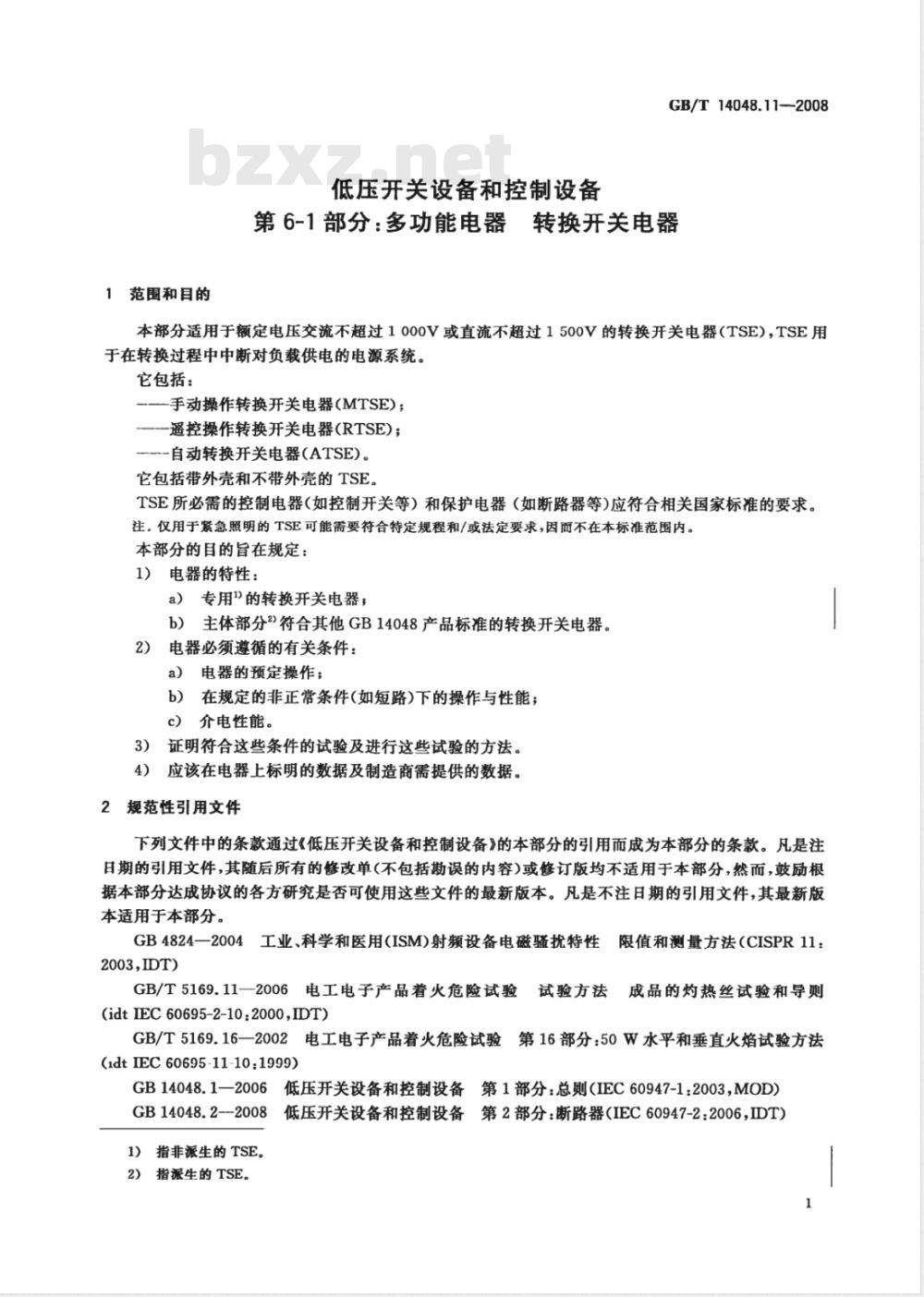

1范围和目的
低压开关设备和控制设备
GB/T14048.11-2008
第6-1部分：多功能电器转换开关电器本部分适用于额定电压交流不超过1000V或直流不超过1500V的转换开关电器（TSE），TSE用于在转换过程中中断对负载供电的电源系统。它包括：
手动操作转换开关电器（MTSE)；遥控操作转换开关电器(RTSE)；-自动转换开关电器（ATSE）。
它包括带外壳和不带外壳的TSE。TSE所必需的控制电器（如控制开关等）和保护电器（如断路器等）应符合相关国家标准的要求。注.仅用于紧急照明的TSE可能需要符合特定规程和/或法定要求，因而不在本标准范围内。本部分的目的旨在规定：
1）电器的特性：
a）专用\的转换开关电器；
b）主体部分2)符合其他GB14048产品标准的转换开关电器。2）电器必须遵循的有关条件：
a）电器的预定操作；
b）在规定的非正常条件(如短路)下的操作与性能；c）介电性能。
3）证明符合这些条件的试验及进行这些试验的方法。4）应该在电器上标明的数据及制造商需提供的数据。2规范性引用文件
下列文件中的条款通过《低压开关设备和控制设备》的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB4824一2004工业、科学和医用(ISM)射频设备电磁骚扰特性限值和测量方法（CISPR11：2003,IDT)
GB/T5169.11—2006
6电工电子产品着火危险试验试验方法成品的灼热丝试验和导则(idtIEC60695-2-10:2000,IDT)
2电工电子产品着火危险试验第16部分：50W水平和垂直火焰试验方法GB/T5169.16—2002
(1dtIEC60695-11-10:1999)
GB14048.1一2006低压开关设备和控制设备第1部分：总则（IEC60947-1：2003，MOD）GB14048.2-2008
3低压开关设备和控制设备第2部分：断路器（IEC60947-2：2006，IDT）1）指非派生的TSE。
2）指派生的TSE。
GB/T14048.11—2008
GB14048.3一2002低压开关设备和控制设备第3部分：开关、隔离器、隔离开关及熔断器组合电器（IEC60947-3：2001,IDT)
GB14048.4一2003低压开关设备和控制设备机电式接触器和电动机起动器（IEC60947-4-1：2000，DT)
GB14048.6一1998低压开关设备和控制设备接触器和电动机起动器第2部分交流半导体电动机控制器和起动器（1dtIEC60947-4-2：1995）GB14048.9一2008低压开关设备和控制设备第6-2部分：多功能电器（设备）控制与保护开关电器（设备）（IEC60947-6-2：2007，IDT）GB/T14048.12一2006低压开关设备和控制设备第4-3部分：接触器和电动机起动器非电
动机负载用交流半导体控制器和起动器（IEC60947-4-3：1999，IDT）GB/T17626.2-2006电磁兼容试验和测量技术静电放电抗扰度试验（IEC61000-4-2:2001，IDT)
GB/T17626.3—2006
3：2002,IDT）
GB/T17626.4—2008
4-4:2004,IDT)
电磁兼容
电磁兼容
试验和测量技术射频电磁场辐射抗扰度试验（IEC61000-4-试验和测量技术电快速瞬变脉冲群抗扰度试验（IEC61000-电磁兼容
GB/T17626.5-2008
试验和测量技术浪涌（冲击）抗扰度度试验（IEC61000-4-5：2005,IDT)
3电磁兼容试验和测量技术射频场感应的传导骚扰抗扰度（IEC61000-4-GB/T17626.6-2008
6:2006,IDT)
3术语和定义，符号和缩写
GB14048.1一2006中第2章中规定的有关定义适用于本部分并补充以下定义：3.1开关电器switchingdevice
转换开关电器transferswitchingequipmentTSE
由一个或多个开关设备构成的电器，该电器用于从一路电源断开负载电路并连接至另外路电源上。3.1.2
手动操作转换开关电器manuallyoperatedswitchingequipmentMTSE
由人工操作的转换开关电器。
remotely operated transfer switching equipment遥控操作转换开关电器
遥控操作的转换开关电器。
注：RTSE可以具有可选的本地操作特性。3.1.4
自动转换开关电器
automatictransferswitchingequipmentATSE
自行动作的转换开关电器。
注1：ATSE通常包括所有用于监测和转换操作所必需的设备。注2：ATSE可以具有可选的人工操作特性。2
派生转换开关电器derivedtransferswitchingeqnipment派生TSE
其主体部分电器满足GB14048系列其他产品标准要求的TSE。注1：为方便起见，派生TSE可分为派生ATSE、派生MTSE及派生RTSE。GB/T14048.11—2008
注2：为方便起见，主体部分以外的部件（如用于控制TSE的控制开关、机械互锁装置等)称为其他部件。3.2TSE的操作operationofTSE
ATSE的操作程序operationsequenceofATSE常用电源被监测到出现偏差时，ATSE自动将负载从常用电源转换至备用电源；如果常用电源恢复正常时，则自动将负载返回到常用电源。注1：转换时可有预定的延时或无延时，并可有一个断开位置。注2：在存在常用电源和备用电源两个电源的情况下，ATSE需指定一个常用电源位置。3.2.2
monitored supply deviation of ATSEATSE被监测的电源偏差
被监测的电源特性改变，当电源特性偏离规定限值时，被监测到的电源偏差作为信号使ATSE动作。
注，电源电压或频率的非正常改变属于偏差。3.2.3
voltagesupplydeviation
电源电压偏差
常用电源电压的改变或消失。
电源频率偏差frequencysupplydeviation常用电源频率偏离正常工作频率的变化。3.2.5
触头转换时间contacttransfertime测定从第一组主触头断开常用电源起至第二组主触头闭合备用电源为止的时间。3.2.6
转换动作时间operatingtransfertime测定从主电源被监测到偏差的瞬间起至主触头闭合备用电源为止的时间，不包括特意引人的延时。3.2.7
总动作时间total operatingtime转换动作时间与特意引入的延时之和。3.2.8
返回转换时间returntransfertime从常用电源完全恢复正常的瞬间起至主触头组闭合常用电源的瞬间为止的时间加上特意引人的延时。
断电时间off-time
在产生最长燃弧时间的条件下，从各相电弧最终熄灭的瞬间起至主触头闭合另一个电源的转换过程中测量的时间。
注：断电时间包括任何特意引入的延时时间。3）当两路电源互为备用电源时，也可按用户要求的操作程序动作，相关操作程序要求和试验由双方协商。3
GB/T14048.11—2008
3.3主触头位置
常用位置
main contact position
normal position
常用电源无偏差时电器的触头位置。3.3.2
备用位置
alternativeposition
当常用电源被监测出偏差时，负载电路转换至备用（应急）电源时电器的触头位置。3.3.3
断开位置
off-position
负载电路不连接任何电源时电器的触头位置。注：断开位置的起因可以是负载电路故障引起的自动脱扣或是自动转换功能的有意中断。3.4符号和缩写
EMC电磁兼容性
额定短路接通能力（5.3.6.2）
额定短路分断能力（5.3.6.3)
额定短时耐受电流(5.3.6.1)
额定工作电流（5.3.2）
额定不间断电流（5.3.2）
额定限制短路电流
短路保护电器
U。额定工作电压（5.3.1.1)
额定绝缘电压(5.3.1.2)
额定冲击耐受电压(5.3.1.3)
U.工频或直流恢复电压(表2)
U，控制电源电压
4分类
转换开关电器根据下列方式分类：短路能力：
-PC级：能够接通和承载，但不用于分断短路电流的TSE；注：如果能满足PC级的试验要求，接触器可用于PC级。CB级：配备过电流脱扣器的TSE，它的主触头能够接通并用于分断短路电流；CC级：能够接通和承载，但不用于分断短路电流的TSE。该TSE主要由满足IGB14048.4要求的电器构成。
b）控制转换的方式：
手动操作转换开关电器(MTSE)；-遥控操作转换开关电器(RTSE)；一自动转换开关电器（ATSE)。
5特性
5.1特性概要
TSE的特性应规定以下几项（如适合）：4）受短路电流冲击后，主触头允许熔焊。4
电器型式（5.2)；
主电路的额定值和极限值（5.3)；使用类别(5.4）；
控制电路（5.5）；
一辅助电路(5.6)。
TSE采用符合GB14048标准的产品时，可以补充这些标准的相关特性。5.2电器型式
应规定以下几项：
-电器级别和转换控制方式(见第4章)；极数；
电流种类；
操作程序。
5.3主电路的额定值和极限值
GB/T14048.11—2008
GB14048.1一2006中4.3适用，但是，有关5.3.6.1、5.3.6.3和5.3.6.4的最小值在本部分的表4中给定。
5.3.1额定电压
5.3.1.1额定工作电压(U.)
GB14048.1--2006中4.3.1.1适用。5.3.1.2额定绝缘电压(U,)
GB14048.1—2006中4.3.1.2适用。5.3.1.3额定冲击耐受电压（Um）GB14048.1—2006中4.3.1.3适用。5.3.2额定工作电流(I.）
TSE的额定工作电流是额定不间断电流（I.），见GB14048.1一2006中4.3.2.4。5.3.3额定频率
GB14048.1—2006中4.3.3适用。5.3.4不间断工作制
GB14048.1—2006中4.3.4.2适用。5.3.5额定接通能力与分断能力
额定接通能力与分断能力是由制造商规定的，即在规定条件下，TSE能够良好地接通与分断的电流值。除非另有规定，额定接通能力与分断能力用稳态电流值表示。在接通操作过程，触头闭合时的电流峰值可能高于稳态电流幅值，这取决于试验电路(负载)的特性以及闭合瞬间的电压相位角。额定接通能力与分断能力应参照额定工作电压、额定工作电流和表2中的使用类别加以规定。对于交流，额定接通能力与分断能力用电流的交流分量有效值表示。5.3.6短路特性
5.3.6.1额定短时耐受电流（1。）额定短时耐受电流是由制造商规定的，在9.3.4.3规定的试验条件下，电器能够承载的短时耐受电流值。
对于交流，额定短时耐受电流值用电流的交流分量有效值表示，且任何一相的最大峰值电流都不应小于该有效值的n倍，系数n在GB14048.1一2006表16中给出。短时耐受电流最小值在本标准的表4第2栏中给出。注1：制造商可对较长通电时间的短时耐受电流补充规定较小值。最短通电时间为：
GB/T14048.11—2008
额定工作电流小于等于400A时，交流为额定频率的1.5个周波，直流为0.025s额定工作电流大于400A时，交流为额定频率的3个周波，直流为0.05S。5.3.6.2额定短路接通能力(I）
额定短路接通能力是制造商规定的，在额定工作电压、额定频率和规定的功率因数（或时间常数）下，电器的短路接通能力值。额定短路接通能力用最大预期峰值电流表示。对于交流CB级的TSE，额定短路接通能力应不小于短路分断能力有效值乘以GB14Q48.1一2006中表16的系数n后的值。制造商可规定一个更大的短路接通能力值。对于直流，假设稳态短路电流值是恒定的，额定短路接通能力不小于额定短路分断能力，额定短路接通能力是指TSE在外施电压小于等于105%额定工作电压时，应能接通相应于额定短路接通能力的电流。
5.3.6.3额定短路分断能力(Im）额定短路分断能力是制造商规定的，在额定工作电压、额定频率与规定的功率因数（或时间常数）下，电器的短路分断能力值。
额定短路分断能力用预期分断电流值(在交流情况下，用交流分量有效值)表示。额定短路分断能力最小值在表4的第2栏中给出，制造商可规定一个更大的短路分断能力值。额定短路分断能力是指CB级TSE应能分断额定短路分断能力及以下的任何电流。5.3.6.4额定限制短路电流（Ig）额定限制短路电流是制造商规定的，在9.3.4.4规定的试验条件下，被指定的短路保护电器(SCPD)保护的TSE在短路保护电器动作时间内足以能够承受的预期短路电流值。预期电流最小值在表4的第2栏中给出。制造商应说明所规定的短路保护电器的详细情况，包括其型号、额定值、特性，对于限流电器，还应包括相应于预期电流值时的最大峰值电流和I\t。注1：对于交流，额定限制短路电流用电流的交流分量有效值表示。注2：短路保护电器可以作为TSE的组成部分，也可以是一个单独电器。5.4使用类别
TSE可在一个或几个额定工作电压下规定一个或几个如表1所列的标准使用类别。根据应用情况所要求的操作次数（见表8，表9和表10），可以用尾标A和B来标注使用类别。指定用于某一使用类别的TSE应符合相应于该使用类别的额定接通与分断能力要求（见表2)以及电气与机械操作性能要求(见表3)。表1使用类别
电流性质
使用类别
A操作
AC-31A
AC-32A
AC-331A
AC-33A
AC-35A
AC-36A
DC-31A
DC-33A
DC-36 A
B操作
AC-31B
AC-32B
AC-331B
AC-33B
AC-35B
AC-36B
DC-31 B
DC-33 B
DC-36B
无感或微感负载
典型用途
阻性和感性的混合负载，包括中度过载系统总负荷包含笼型电动机及阻性负载电动机负载或包含电动机、电阻负载和30%以下白炽灯负载的混合负载
放电灯负载
白炽灯负载
电阻负载
电动机负载或包含电动机的混合负载白炽灯负载
GB/T14048.11—2008
对于主体部分属于其他GB14048产品标准的TSE，这些标准所规定的的使用类别可以与表1中规定的使用类别等效使用，具体见附录A。5.5控制电路
GB14048.1—2006中4.5适用，并对被监测的电源（3.2.2)补充以下内容：控制主电路的机电式电器
制造商应规定TSE电压的最大值和最小值或电压和频率的工作范围，该范围应与转换控制电器的工作范围相对应。
5.5.2转换控制电器
制造商应规定以下内容：
a）发生转换时的电压偏差和频率偏差；b）触头转换时间、转换动作时间、总动作时间、返回转换时间和断电时间及范围（如有的话）。5.6辅助电路
GB14048.1-2006中4.6适用。
6产品资料
6.1资料种类
制造商应提供下列资料：
识别标志：
a）制造商厂名或商标；
b）型号或系列号；
c）本标准编号（如制造商确定符合本标准时)；特性：
电器级别PC,CB或CC；
额定工作电压；
使用类别及额定工作电压下的额定工作电流；f
额定频率值（例如50Hz)或直流的文字符号d.c.”(或直流的图形符号---);g)
PC级TSE的额定短路接通能力；
额定短时耐受电流，（如适用）；额定限制短路电流及相应的SCPD(见5.3.6.4)，（如适用)；CB级TSE的额定短路接通与分断能力；主触头的位置数；
m）被监测的电源偏差和操作范围；操作程序和延时（如有的话），以及在操作程序中延时的设置；n)
额定冲击耐受电压；
环境A或B(见GB14048.1—2006中7.3.1)；p)
特殊要求(如适用)，(例如屏蔽或绞合导体)；注：无屏蔽或非绞合导线作为正常安装条件。派生TSE的断电时间（见3.2.9）；因为CC级ATSE的主触头受短路电流冲击后标准允许其熔焊。制造商应向用户提出警告性s）
提示，“提示一本产品的触头发生熔焊后，ATSE将不能转换”。6.2标志
每个TSE应采用耐久的方式作标志，并标明下列数据。标志必须设置在TSE本体上或设置在固定于TSE上的一个或几个铭牌上，TSE安装后，标志仍应清晰可见。6.1的a)～ji)项和o)项数据应标志在TSE上（如适用），或标志在铭牌上。k)～n)项和p)～s)项可以标志在TSE上，并应在制造商文件中规定。7
