【国家标准(GB)】 低压开关设备和控制设备 第5-2部分：控制电路电器和开关元件 接近开关

ICS29.120.20
（正版）GB14048.10-2008

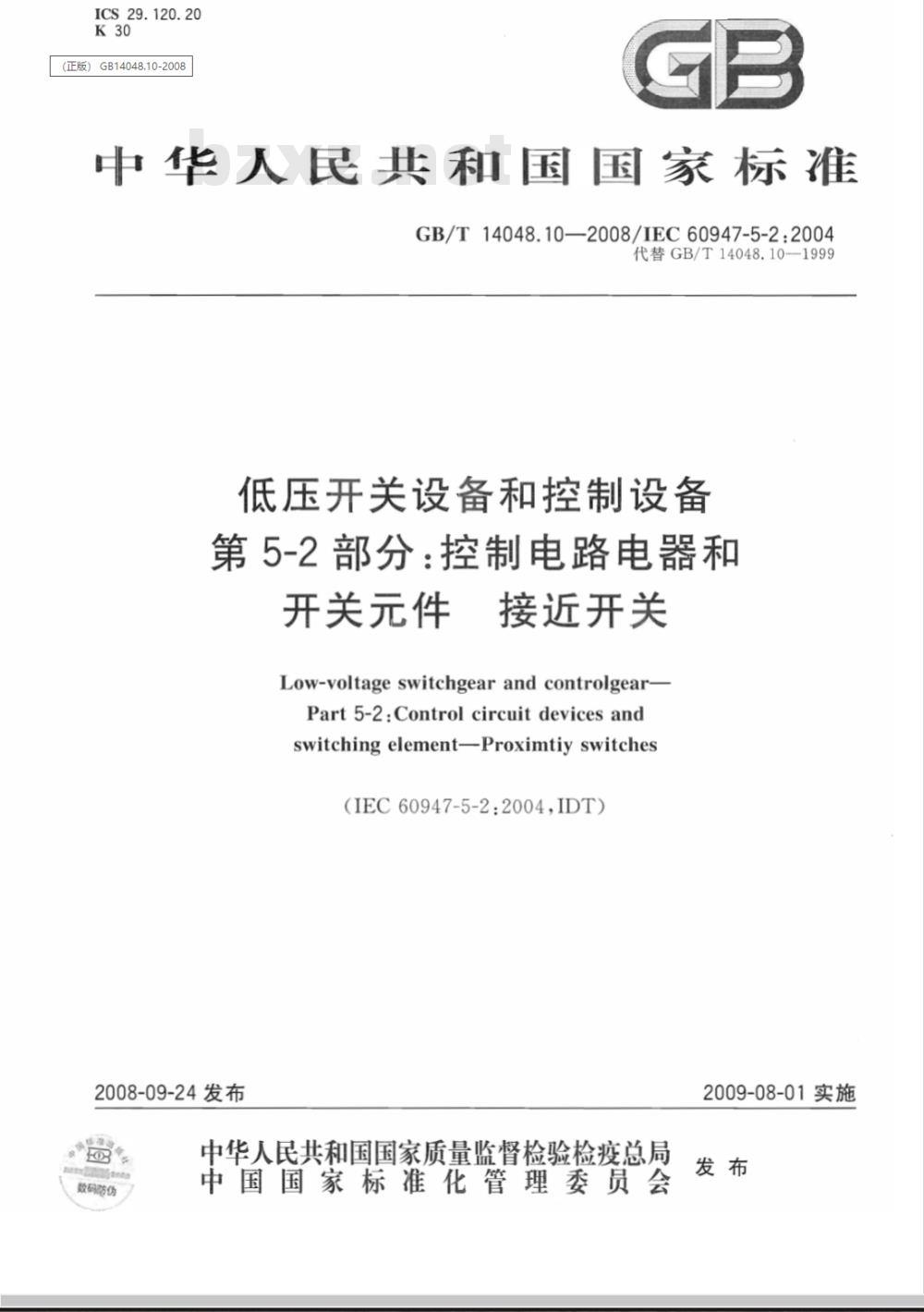

中华人民共和国国家标准
GB/T14048.10—2008/IEC60947-5-2:2004代替GB/T14048.10--1999
低压开关设备和控制设备
第5-2部分：控制电路电器和
开关元件接近开关
Low-voltage switchgear and controlgearPart 5-2:Control circuit devices andswitchingelementProximtiyswitches（IEC60947-5-2:2004,IDT)
2008-09-24发布
中华人民共和国国家质量监督检验检疫总局数码防伪bzxz.net
中国国家标准化管理委员会
2009-08-01实施

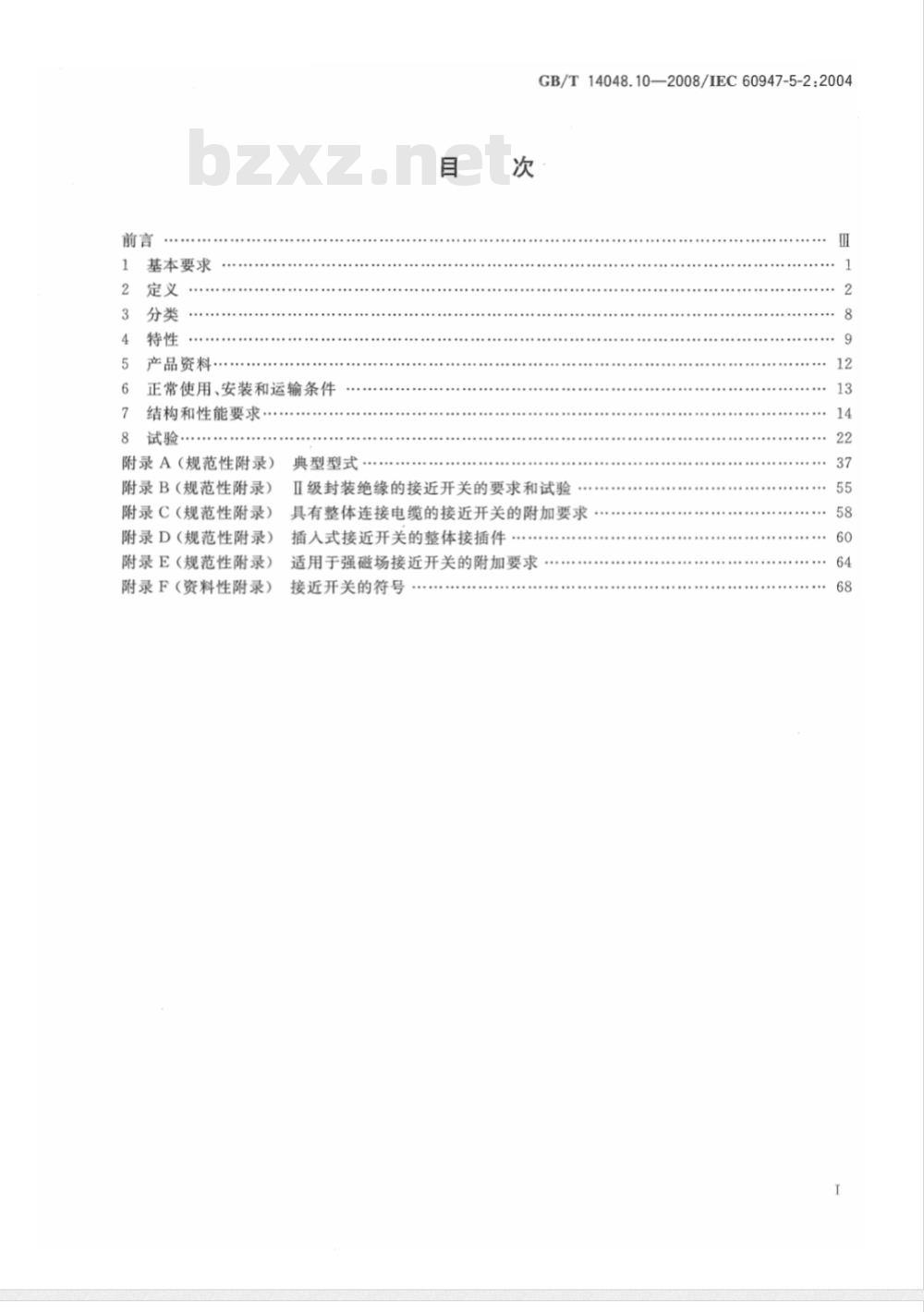

基本要求
产品资料
正常使用、安装和运输条件
结构和性能要求
附录A（规范性附录）
附录B（规范性附录）
附录C（规范性附录）
附录D（规范性附录)
附录E（规范性附录）
附录F（资料性附录）
典型型式
GB/T14048.10—2008/IEC60947-5-2:200412
Ⅱ级封装绝缘的接近开关的要求和试验具有整体连接电缆的接近开关的附加要求插入式接近开关的整体接插件
适用于强磁场接近开关的附加要求接近开关的符号

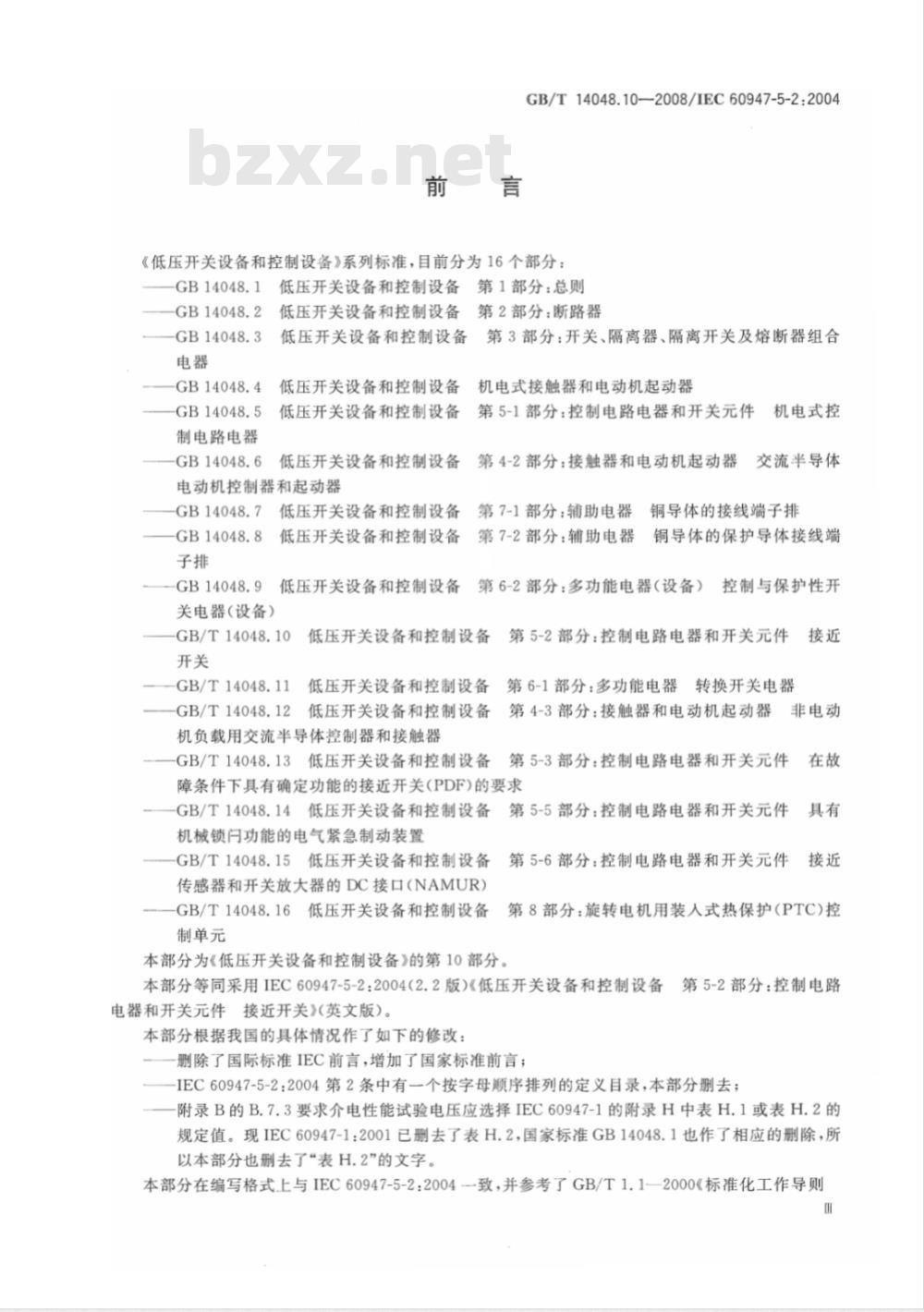

GB/T14048.10—2008/IEC60947-5-2：2004《低压开关设备和控制设备》系列标准，目前分为16个部分：GB14048.1
-GB14048.2
GB14048.3
GB14048.4
GB14048.5
制电路电器
GB14048.6
低压开关设备和控制设备
低压开关设备和控制设备
第1部分：总则
第2部分：断路器
低压开关设备和控制设备
备第3部分：开关、隔离器、隔离开关及熔断器组合低压开关设备和控制设备
低压开关设备和控制设备
低压开关设备和控制设备
电动机控制器和起动器
GB14048.7
GB14048.8
-GB14048.9
关电器(设备)
低压开关设备和控制设备
低压开关设备和控制设备
低压开关设备和控制设备
GB/T14048.10
GB/T14048.11
机电式接触器和电动机起动器
第5-1部分：控制电路电器和开关元件机电式控
第4-2部分：接触器和电动机起动器第7-1部分：辅助电器
交流半导体
铜导体的接线端子排
第7-2部分：辅助电器
：铜导体的保护导体接线端
第6-2部分：多功能电器（设备）控制与保护性开低压开关设备和控制设备
低压开关设备和控制设备
GB/T14048.121
低压开关设备和控制设备
机负载用交流半导体控制器和接触器GB/T14048.13
低压开关设备和控制设备
第5-2部分：控制电路电器和开关元件第6-1部分：多功能电器转换开关电器接近
第4-3部分：接触器和电动机起动器非电动
第5-3部分：控制电路电器和开关元件在故
障条件下具有确定功能的接近开关（PDF)的要求GB/T14048.141
低压开关设备和控制设备
机械锁问功能的电气紧急制动装置第5-5部分：控制电路电器和开关元件GB/T14048.15低压开关设备和控制设备第5-6部分：控制电路电器和开关元件传感器和开关放大器的DC接口（NAMUR）GB/T14048.161
低压开关设备和控制设备
制单元
第8部分：旋转电机用装入式热保护（PTC)控本部分为《低压开关设备和控制设备》的第10部分。本部分等同采用IEC60947-5-2：2004（2.2版）《低压开关设备和控制设备电器和开关元件接近开关》英文版）。本部分根据我国的具体情况作了如下的修改：删除了国际标准IEC前言，增加了国家标准前言；第5-2部分：控制电路
-IEC60947-5-2：2004第2条中有一个按字母顺序排列的定义目录，本部分删去；附录B的B.7.3要求介电性能试验电压应选择IEC60947-1的附录H中表H.1或表H.2的规定值。现IEC60947-1：2001已删去了表H.2，国家标准GB14048.1也作了相应的删除，所以本部分也删去了“表H.2”的文字。本部分在编写格式上与IEC60947-5-2：2004一致，并参考了GB/T1.1一2000《标准化工作导则m

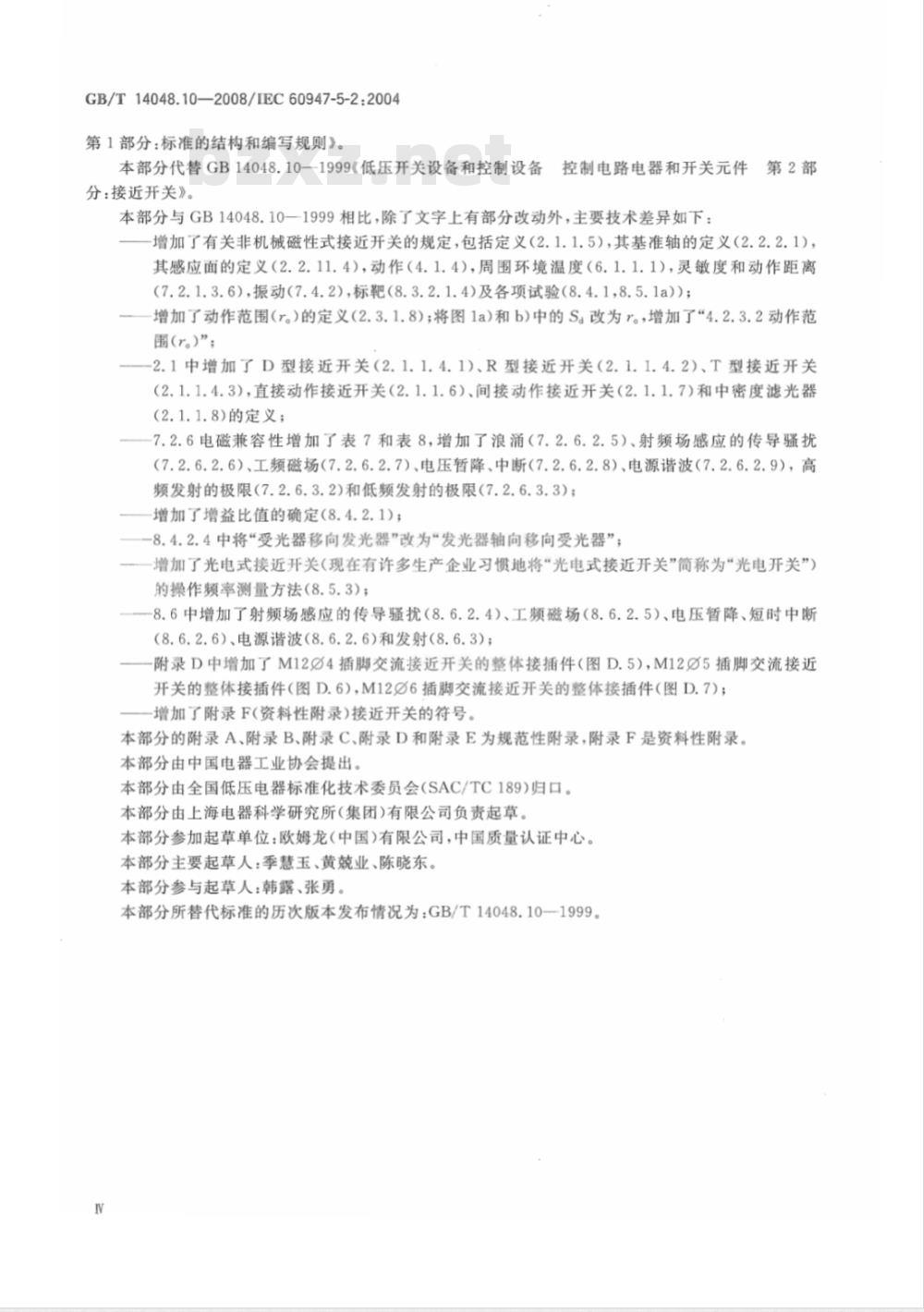

GB/T14048.10—2008/IEC60947-5-2:2004第1部分：标准的结构和编写规则》。本部分代替GB14048.10一1999《低压开关设备和控制设备控制电路电器和开关元件第2部分：接近开关》。
本部分与GB14048.10一1999相比，除了文字上有部分改动外，主要技术差异如下：增加了有关非机械磁性式接近开关的规定，包括定义（2.1.1.5），其基准轴的定义（2.2.2.1），其感应面的定义（2.2.11.4），动作（4.1.4），周围环境温度（6.1.1.1），灵敏度和动作距离（7.2.1.3.6），振动（7.4.2），标靶（8.3.2.1.4)及各项试验（8.4.1，8.5.1a))；一增加了动作范围(r。)的定义（2.3.1.8）；将图1a)和b)中的S。改为r。，增加了“4.2.3.2动作范围（r。）”；
—-2.1中增加了D型接近开关（2.1.1.4.1)、R型接近开关（2.1.1.4.2）、T型接近开关（2.1.1.4.3），直接动作接近开关（2.1.1.6）、间接动作接近开关（2.1.1.7）和中密度滤光器(2.1.1.8)的定义；
7.2.6电磁兼容性增加了表7和表8，增加了浪涌（7.2.6.2.5）、射频场感应的传导骚扰（7.2.6.2.6）、工频磁场（7.2.6.2.7）、电压暂降、中断（7.2.6.2.8）、电源谐波（7.2.6.2.9），高频发射的极限（7.2.6.3.2）和低频发射的极限（7.2.6.3.3）；增加了增益比值的确定（8.4.2.1)；一8.4.2.4中将“受光器移向发光器”改为发光器轴向移向受光器”；增加了光电式接近开关（现在有许多生产企业习惯地将“光电式接近开关”简称为“光电开关”）的操作频率测量方法（8.5.3)；-8.6中增加了射频场感应的传导骚扰（8.6.2.4）、工频磁场（8.6.2.5）、电压暂降、短时中断（8.6.2.6）、电源谐波（8.6.2.6）和发射（8.6.3）；一附录D中增加了M12①4插脚交流接近开关的整体接插件（图D.5），M12①5插脚交流接近开关的整体接插件（图D.6），M126插脚交流接近开关的整体接插件（图D.7）；增加了附录F(资料性附录)接近开关的符号。本部分的附录A、附录B、附录C、附录D和附录E为规范性附录，附录F是资料性附录。本部分由中国电器工业协会提出。本部分由全国低压电器标准化技术委员会（SAC/TC189)归口。本部分由上海电器科学研究所（集团)有限公司负责起草。本部分参加起草单位：欧姆龙（中国)有限公司，中国质量认证中心。本部分主要起草人：季慧玉、黄藐业、陈晓东。本部分参与起草人：韩露、张勇本部分所替代标准的历次版本发布情况为：GB/T14048.10-1999。IV

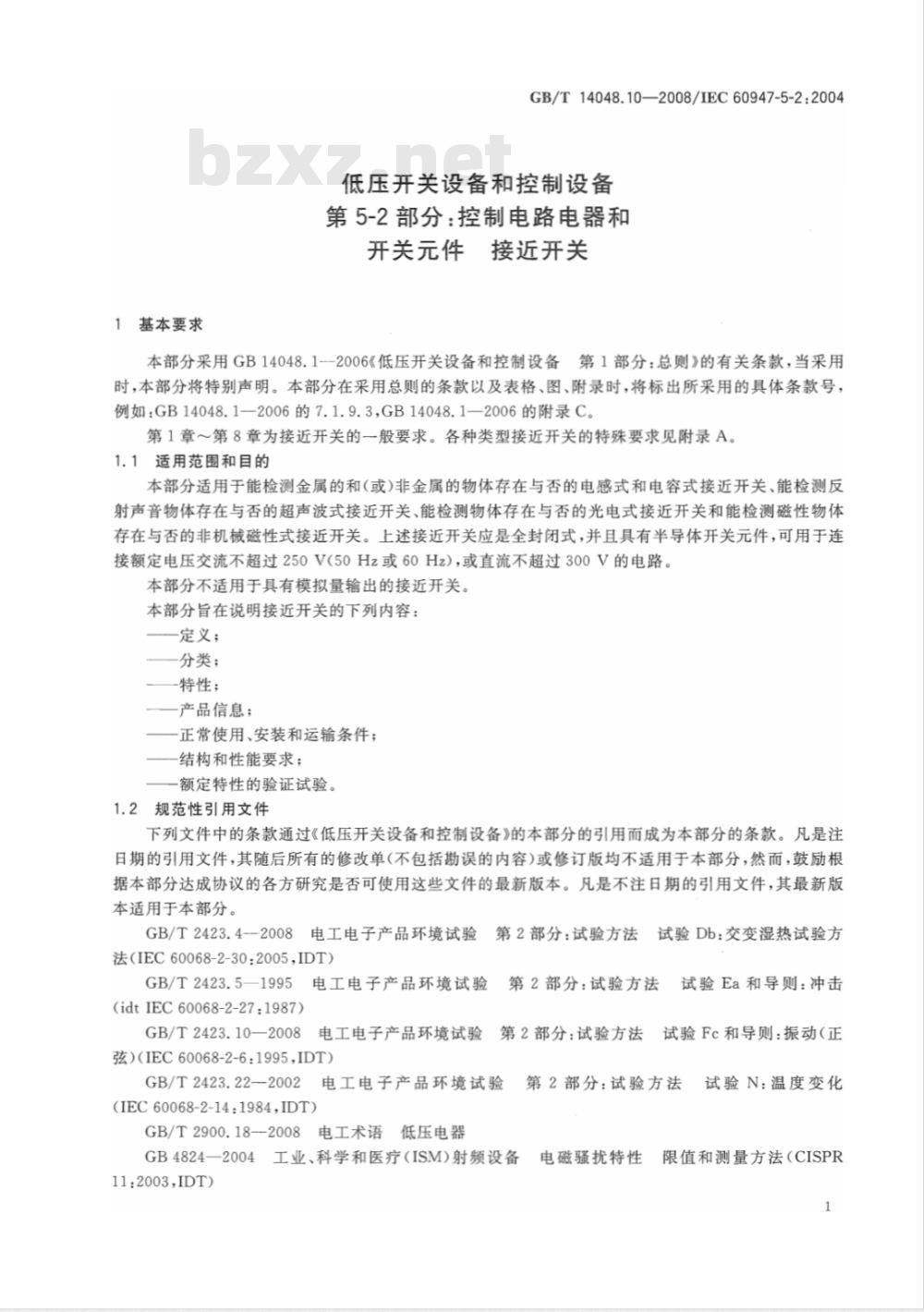

1基本要求
GB/T14048.10—2008/IEC60947-5-2:2004低压开关设备和控制设备
第5-2部分：控制电路电器和
开关元件接近开关
本部分采用GB14048.1一2006《低压开关设备和控制设备第1部分：总则》的有关条款，当采用时，本部分将特别声明。本部分在采用总则的条款以及表格、图、附录时，将标出所采用的具体条款号，例如：GB14048.1—2006的7.1.9.3,GB14048.1—2006的附录C。第1章～第8章为接近开关的一般要求。各种类型接近开关的特殊要求见附录A。1.1适用范围和目的
本部分适用于能检测金属的和（或）非金属的物体存在与否的电感式和电容式接近开关、能检测反射声音物体存在与否的超声波式接近开关、能检测物体存在与否的光电式接近开关和能检测磁性物体存在与否的非机械磁性式接近开关。上述接近开关应是全封闭式，并且具有半导体开关元件，可用于连接额定电压交流不超过250V(50Hz或60Hz)，或直流不超过300V的电路。本部分不适用于具有模拟量输出的接近开关。本部分旨在说明接近开关的下列内容：—定义；
分类；
—特性；
产品信息；
一正常使用、安装和运输条件；—结构和性能要求；
额定特性的验证试验。
1.2规范性引用文件
下列文件中的条款通过《低压开关设备和控制设备》的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T2423.4--2008电工电子产品环境试验法(IEC60068-2-30:2005,IDT)
GB/T2423.5—1995
电工电子产品环境试验
(idtIEC60068-2-27:1987）
GB/T2423.10—2008
3电工电子产品环境试验
弦)(IEC60068-2-6：1995,IDT)
第2部分：试验方法试验Db：交变湿热试验方第2部分：试验方法
试验Ea和导则：冲击
第2部分：试验方法
GB/T2423.22—2002
电工电子产品环境试验
（IEC60068-2-14：1984,IDT)
GB/T2900.18—2008
低压电器
电工术语
GB4824一2004工业、科学和医疗（ISM)射频设备11:2003,IDT)
试验Fc和导则：振动（正
第2部分：试验方法
电磁骚扰特性
试验N：温度变化
限值和测量方法（CISPR
GB/T14048.10-2008/IEC60947-5-2:2004GB/T5465.2—2008电气设备用图形符号（IEC60417DB：2007，IDT）GB7947—2006
人机界面标志标识的基本和安全规则1999,ID)
GB14048.1-2006
GB14048.5—2008
导体的颜色或数字标识（IEC60446：低压开关设备和控制设备第1部分：总则（IEC60947-1：2001，MOD）低压开关设备和控制设备第5-1部分：控制电路电器和开关元件机电式控制电路电器（IEC60947-5-1：2003MOD)GB/T16514.2—2005
(IEC61020-5-1:1991,IDT)
电子设备用机电开关
第5-1部分
按钮开关
GB16895（所有部分）建筑物电气装置（TEC60364（所有部分），IDT）GB/T17045-—-2008
GB17625.1-2003
空白详细规范
电击防护装置和设备的通用部分（IEC61140：2001十IEC61140A1：2004，限值
电磁兼容
(IEC61000-3-2:2001,IDT
GB17625.2-2007
电磁兼容
谐波电流发射限值（设备每相输人电流≤16A）限值对每相额定电流16A且无条件接人的设备在公用低压供电系统中产生的电服变化
电压波动和闪烁的限制（1EO61000-3-3：1994，IDT）2006
GB/T17626.2-
GB/T17626.
3:2001,IDT)
GB/T17626.
4-4:2004,IDT)
GB/T17626
5E2008
2005,IDT)
GB/T17626.6
4-6:2006,IDT)
GB/T17626.8
GB/T17626.11-
电磁兼容试验和测量技术静电放电抗扰度试验（IFC61000-4-2：2001，电磁兼容
试验和测量技术射频电磁场辐射抗扰度试验（IEC61000-4-电磁兼容
试验和测量技术电快速瞬变脉冲群抗扰度试验（IEC61000-试验和测量技术浪涌（冲击）抗扰度试验IEC61000-4-5：电磁兼容
电磁兼容
射频场感应的传导骚扰抗扰度（IEC61000-试验和测量技术
电磁兼容
试验和测量技术
工频磁场抗扰度试验（1IEC61000-4-8：1993，电磁兼容试验和测量技术电压暂降、短时中断和电压变化的抗扰度试验（IEC61000-4-11:2004DT)
GB/T17626.13一2006电磁兼容试验和测量技术交流电源端口谐波、谐间波及电网信号的低频抗扰度试验（IEC61000-43.2002.IDT）ISO630:1995
2定义
结构钢
板材、宽板、棒材、型材和型条GB14048.1--2006的第2章适用，并补充如下：2.1基本定义
proximityswitch
接近开关
与运动部件无机械接触而能动作的位置开关。［GB/T2900.18—2008中4.5.46]2. 1. 1. 1
电感（应)式接近开关
inductiveproximityswitch
能在检测区产生电磁场且具有半导体开关元件的接近开关。2.1.1.2
电容式接近开关capacitiveproximityswitchGB/T14048.10—2008/IEC60947-5-2:2004能在检测区产生电场且具有半导体开关元件的接近开关。2.1.1.3
超声波式接近开关ultrasonicproximityswitch能在检测区发射和接受超声波且具有半导体开关元件的接近开关（见图2)。2. 1. 1. 4
光电式接近开关photoelectricproximitySwitch能检测可反射或阻断可见光或不可见光的物体，开且具有半导体开关元件的接近开关（见图1）。2. 1. 1. 4. 1
D型光电式接近开关
lypeDphotoelectricproximityswitch由一规定的物体通过横向或轴向接近其基准轴进行直接动作的漫射光电式接近开关。2.1.1.4.2
R型光电式接近开关
typeRphotoelectricproximityswitch受电器组件与反光器之间通过横向接近其基准轴进行间接动作的回射由一规定的物体在发光器一
光电式接近开关。
2.1.1.4.3
T型光电式接近开关
type Tphotoelectric proximity switch由一规定的物体在发光器与受光器之间通过横向接近其基准轴进行间接动作的对射光电式接近开关。
非机械磁性式接近开关non-mechanicalmagneticproximityswitch能检测磁场存在与否，并具有半导体开关元件且检测元件中无运动部件的接近开关。2. 1.1.6
直接动作接近开关directoperatedproximityswitch不使用外部设备，如反光器，而能检测标靶的接近开关2.1.1.7
间接动作接近开
使用外部设备，如
indireet operatedproximity switch光器，才能检测标靶的接近开关。neutral densityfilters
中密度滤光器
能在一宽光谱范围内均句地衰减光照度的过滤器注：衰减功能是采用吸光玻璃或采用具有吸收和反射相结合的薄片金属来达到的。2.2接近开关部件
semiconductorswitchingelement半导体开关元件
利用半导体的可控导电性通断电路电流的元件。2.2.2
由referenceaxis
基准轴
电感式、电容式、非机械磁性式和超声波式接近开关的基准轴referenceaxisforinductivecapaci-tive ,non-mechanical magnetic and ultra-sonic proximity switches垂直于电感式、电容式、非机械磁性式、超声波式接近开关的感应面并通过其中心的轴。3
GB/T14048.10—2008/IEC60947-5-2:20042.2.2.2
由reference axis fortypeRandD photoelectric proximity switchesR型或D型光电式接近开关的基准轴位于光电式接近开关发光器和受光器元件或镜头光轴之间中间位置的轴（见图1）。2.2.2.3
T型光电式接近开关的基准轴
reference axis for type T photoelectric proximity switches通过发光器中心且与其感应面垂直的轴。2.2.3
standardtarget
用于动作距离和检测距离可比性测量的规定的物体。2.2.4
自由区
freezone
接近开关周围的空间，在该空间内不应设置任何对接近开关特性生产影响的材料。2.2.5
阻尼材料
+dampingmaterial
对接近开关特性有影响的材料。2.2.6
非阻尼材料
non-dampingmaterial
对接近开关特性影响极小的材料。2.2.7
sound-reflectingmaterial
反射声音材料
能反射超声波并且能产生可检测回声的材料。2.2.8
+sound-absorbingmaterial
吸声材料
对超声波的反射特性极弱并不能产生回声的材料。2.2.9
埋入式接近开关
embeddableproximityswitch
当任何阻尼材料设置在感应面平面的四周时其特性可以不受阻尼材料影响的开关称埋入式接近开关。
非埋入式接近开关
non-embeddableproximityswitch如接近开关的感应面周围需要有一个自由区以保持其特性，这种接近开关称非埋人式接近开关。2.2.11
感应面sensingface
电感式接近开关的感应面sensingfaceofaninductiveproximityswitch能产生电磁场的接近开关的表面。2.2.11.2
电容式接近开关的感应面
sensingfaceofacapacitiveproximityswitch能产生电场的接近开关的表面。2.2.11.3
超声波式接近开关的感应面
sensing face of an ultrasonic proximity switch能发射和接受超声波的接近开关的表面。4
GB/T14048.10—2008/IEC60947-5-2:2004非机械磁性式光电开关的感应面sensingfaceof anon-mechanicalmagneticproximityswitch能检测磁场变化的接近开关的表面。2.2.12
发光器
emitter
提供光束所需的光源、透镜及所需电路的组合件。2.2.13
受光器
receiver
能检测从发光器发射的光束存在与否的检测器、透镜和所需电路的组合件。2.2.14
反光器
reflector
在R型光电式接近开关中，将光反射到受光器上所用的特定器件。2.2.15
调整器
adjuster
电容式接近开关的调整器adjusterofacapacitiveproximityswitch电容式接近开关中用于确定动作距离的部件。该部件用于补偿由于标靶材料、传输介质和安装条件对电容式接近开关的影响。
超声波式或光电式接近开关的调整器adjusterof anultrasonic oraphotoelectricproximityswitch在超声波式或光电式接近开关中用于检测范围内动作距离整定的部件。2.3接近开关的动作
）operationdistance
动作距离(S)
动作距离是指标靶沿基准轴向感应面移近时能引起输出信号变化的距离。2.3.1. 1
额定动作距离（S.）ratedoperatingdistance额定距离是用于确定动作距离的约定量。它不考虑制造公差及如电压和温度等外界条件引起的变化量。
检测范围（Sa）sensingrange
动作距离可调整的范围。
2.3.1.2.1
minimumoperatingdistance
最小动作距离
超声波式或光电式接近开关规定检测范围的下限值。2.3.1.2.2
最大动作距离
maximumoperatingdistance
超声波式或光电式接近开关规定检测范围的上限值。2.3.1.3
盲区blindzone
感应面与最小动作距离间的区域，在该区内检测不到物体。2.3.1.4
totalbeamangle
全发射角
当超声波式接近开关的声量降低到3dB时在其基准轴周围的立体角。5
GB/T14048.10—2008/IEC60947-5-2:20042.3.1.5
有效动作距离（S）effectiveoperatingdistanee有效动作距离是指在规定的基准环境温度、额定电压和安装条件下所测得单只接近开关的动作距离。
可用动作距离（S.）usableoperatingdistance可用动作距离是指在规定条件下（见7.2.1.3.2)测得的单只接近开关的动作距离。2.3.1.7
确保的动作距离（S，）assuredoperatingdistance在规定条件确保时接近开关正确动作后其动作点距其感应面的一段距离。2.3.1.8
动作范围（r。）
operating range
标靶横向接近会引起对射光电式或回射光电式接近开关输出信号发生变化的范围。2.3.2
横向接近
lateralappr
标靶垂直于接近开关基准轴的接近2.3.3
轴向接近
axialapproach
标靶的轴心保持在接近开关基准轴上的接近2.3.4
重复精度
repeat accuracy
有效动作距离规定条件下（见7.2.0.4)的变化值2.3.5
differential travel
回差（H）
标靶移近接近开美时的动作点和标靶移开接近开关时复位点之间的距离。2.4开关元件的特性
开关元件的功能
接通功能
makefunction
接通功能是指在标靶被检测到时有负载电流，在标靶未被检测到时无负载电流的功能。2.4.1.2
breakfunction
分断功能
分断功能是指在标靶被检测到时无负载电流，在标靶未被检测到时有负载电流的功能。2.4.1.3
接通分断或转换功能make-break，ofchangeoverfunction具有接通功能和分断功能的开关元件组合体。2.4.1.4
接近开关的响应时间responsetimeforaproximityswitch当标靶进入或离开检测区后开关元件响应所需的时间。2.4.1.5
光电式接近开关的接通时间turnontimeforaphotoelectricproximityswitch当标靶进入检测区范围后且增益比（见2.4.6)为2时开关元件响应所需时间。2.4.1.6
GB/T14048.10—2008/IEC60947-5-2:2004光电式接近开关的截止时间turnofftimeforaphotoelectricproximityswitch当标靶离开增益比（见2.4.6)为0.5的检测范围后，开关元件响应所需的时间。2.4.2
非从动（快速）动作independent(snap）action其动作实质上与标靶的移动速度无关的开关元件功能。2.4.3
操作频率frequencyofoperatingcycles接近开关在规定的时间内所完成的操作循环次数2.4.4
起动前的延时（t，）timedelaybeforeavailability起动前的延时是指接近开关从接通电源电压时至准备好正确动作时止的时间间隔。2.4.5
电流(I)
off-statecurrent
截止状态电流（I）
通过处于截止款态的接近开关的负载电路的电流2.4.5.2
最小动作电流（I.）minimumoperationalcurrent维持开关元件导通状态所需的电流。2.4.5.3
空载电源电流（I。）no-ioad supplycurrent当三端或四端子接近开关不联接负载时其电源中得到的电流。2.4.6
光电式接近开关的增益比
excessgainfora photoelectricproximity switch光电式接近开关所接受到光亮度与光电式接近开关动作所需的光亮度之比2.4.7
光电式接近开关的环境光
ambient light for a photoelectric proximity switeh对本部分而言，环境光是指受光器接受到的除发射器发出的光以外的光N
发光器
基准轴
受光器
8）T型发光器和受光器-对射光电式发光器料
受光器
反光器盲区
b)R型
基准轴
反光器
发光器-受光器和反光器-回射光电式发光器和
受光器
标靶盲区
c)D型
基准轴
发光器-受光器和标靶-漫射光电式光电式接近开关的检测范围和动作范围（7.2.1.3和8.4）图1
