【国家标准(GB)】 机械振动与冲击 人体暴露于全身振动的评价 第2部分：建筑物内的振动(1Hz～80Hz)

1CS 13. 160

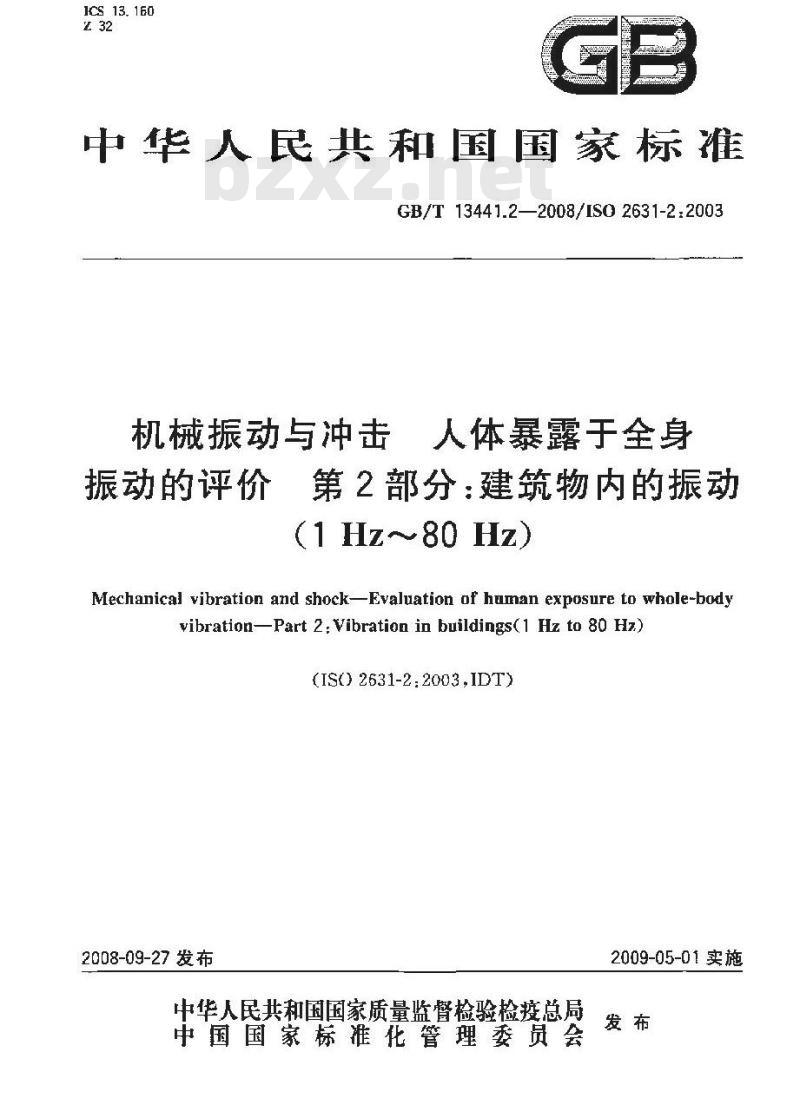

中华人民共和国国家标雅
GB/T 13441.2—2008/ISO 2631-2:2003机械振动与冲击人体暴露于全身振动的评价第2部分：建筑物内的振动（1Hz～80 Hz)
Mechanical vibration and shock-Evaluation of human exposure to whole-bodyvibration-Part 2: Vibration in buildings(1 Hz to 80 Hz)(IS0 2631-2:2003,IDT)
2008-09-27发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-05-01实施

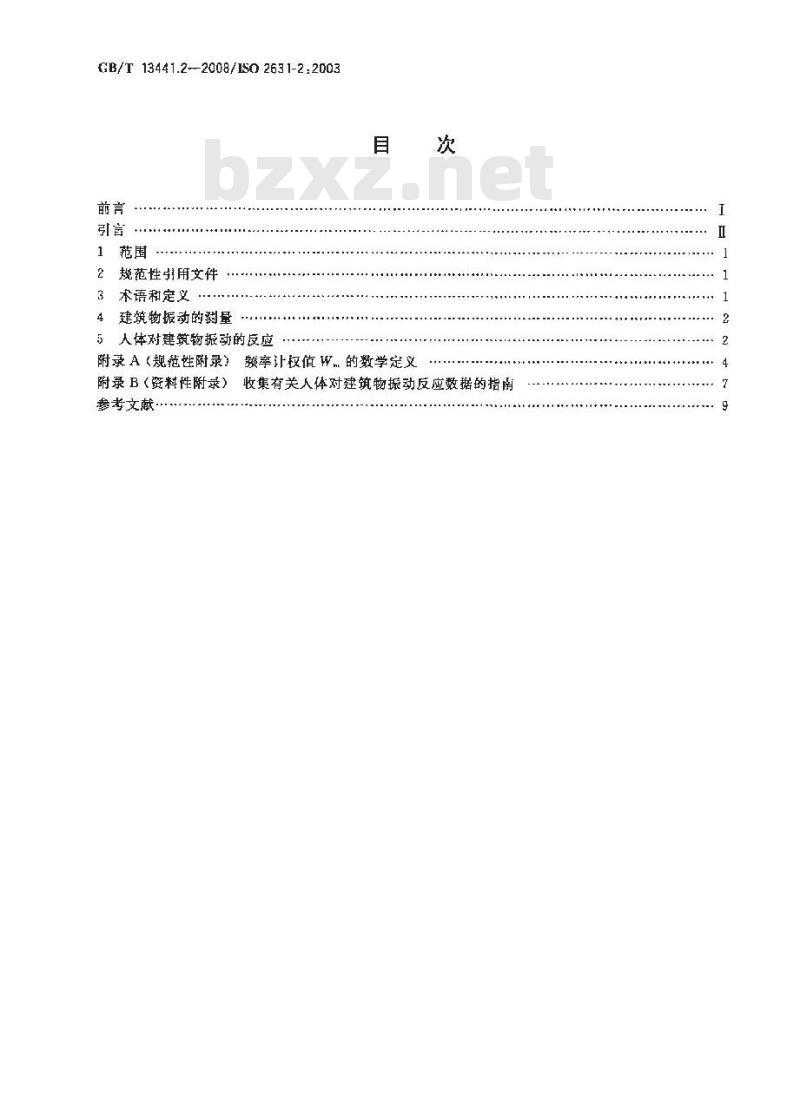

GB/T 13441.2--2008/1S0 263 1-2:2003前言
规范性引用文件
3术语和定义
建筑物振动的量
5人体对建筑物振动的反应
附录A《规范性附录）
频率计权值W，的数学定义
附录B(资料性附录)
参考文献…
收集有关人体对建筑物振动反应数据的指南2

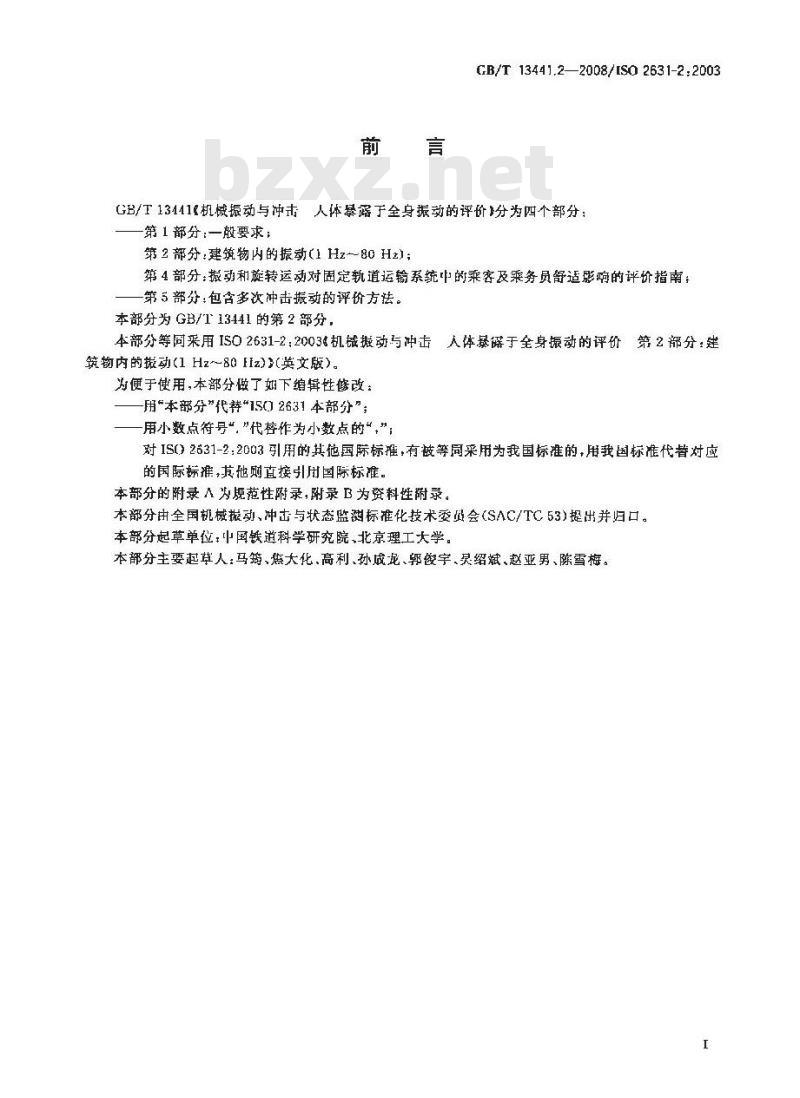

CB/T13441.2-—2008/[S0 2631-2:2003GB/T13441机械振动与冲击人体暴露于全身振动的评价分为四个部分：-第1部分：一般要求；
第2部分：建筑物内的振动（1Hz-80H2)；第4部分：搬动和旋转运动对固定轨道运输系统中的乘客及乘务员寄适影响的评价指南：第5部分：包含多次冲击振动的评价方法。本部分为GB/113441的第2部分，本部分等同采用ISO2631-2：2003机械搬动与冲击人体暴磷于全身振动的评价第2部分：建筑物内的嵌动(1Hz～80FIz)>英文版)为便于使用，本部分做了如下缩辑性修改：-用\本部分”代替\1502631本部分”；-用小数点符号“，\代菩作为小数点的“，\；对IS(）2631-2：2003引用的其他国际标推，有被等同采用为我国标准的，用我国标准代替对应的鼠际标准，衰他则直接引用国际标准。本部分的附录A为舰范性附录，附录B为资料性附录。本部分由全国机械搬动、冲击与状态监标准化技术委员会（SAC/TC53)提出并归口。本部分起草单位，中国铁道科学研究院，北京理工大学。本部分主要起草人：马笃、焦大化、高利、孙成龙、俊宇、吴绍斌、赵亚男、陈雪梅。GB/T13441.2—2008/IS02631-2:2003引言

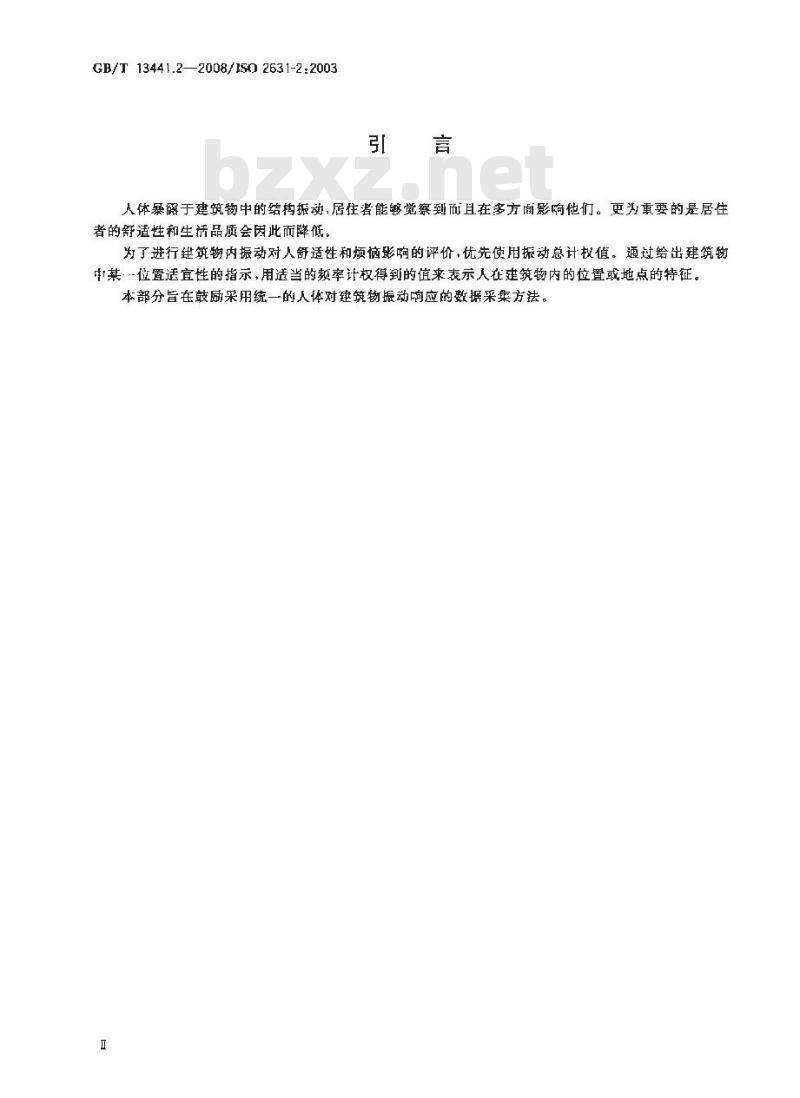

人体暴露于建筑物中的结构振动，居往者能够觉察到而且在多方面影响他们。更为重要的是居住者的舒适性和生活品质会因此而降低。为了进行建筑物内振动对人舒适性和烦恼影响的评价，优先使用振动总计叔值。通过给出建筑物中某·位置适宜性的指示，用适当的赖率计权得到的值来表示人在建筑物内的位置或地点的特征。本部分旨在鼓励采用统一的人体对建筑物振动响应的数据采集方法。1范围
GB/T 13441.2—2008/IS0 2631-2:2003机械振动与冲击人体暴于全身
振动的评价第2部分，建筑物内的振动(1Hz～80 Hz)
GB/T13441的本部分涉及与居住者舒适和烦恼相关的建筑物内暴露于人体全身振动与冲击，规定了测量和评价片法，包括测量方向和测量位置的确定。定义了适用于1Hz～80Hz频率范围内的赖率计权值W.，在此赖率范围内不需明确建筑物内居住者的姿势。注I：划果明确居住著的姿势，可应用GB/T 13111.1中给定的频率计忆估W。虽然通常对一个建筑物进行试验研究很有效，但在建筑物的设计阶段或者不可能进人现有建筑物的情况下，本部分所包含的概念应等效成用于该建筑。在这些情况下，必须用某些方法对建筑物振动响应进行预浏。
对建筑物可能存在的结构破环情形，本部分不提供指南，相关内容见GB/T11121。另外，本部分不适用于对人体健康及安全影响的评价。本部分也没有规定容许振动值。注2：准收集到与本部分相关的更多的信息之前，月前尚不能给出容许振动值的指肃。在附录A中给出了频率计权值W，的数学定义，在附录B中给出了有关抱想的旁筑物振动数据采策指南。
2规范性引用文件
下列文件中的条款通过GB/T13441的本部分的引用而成为本部分的条款。凡甚注口期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T13441.12007机械振动与冲击人体暴露于全身振动的评价第1部分：一般要求(ISO 2631-1:1997,IDT)
TSO8011人体振动响应测量仅器
IEC61260：1995电声学倍频程和分数倍频程滤波器3术语和定义
下列术语和定义适用于GB/T13441的本部分。3. 1
评价evaluation
包括调查、测量、处理、序，描述分级及对相关数据表达的一系列动。3.2
建筑物building
用于人类居住或进行其他活动的静态结构，包括办公室，工厂，医院、学校和日托中心。3.3
工作时间worktime
由一天内开始和结束时刻确定的搬源活动周期或作用时间。1
GB/T 13441.2—2008/IS0 2631-2,20033. 4
暴馨时间exposure time
暴露于振动作用下的时间。
4建筑物振动的测量
4.1一般要求
有关信号适调和测量持续时间的：般要求,应遵循GB/T 13441. 1一2007 中 5. 4 和 5. 5 分别给予的说期。
4.2测盘方向
振动应在三个正交方向上同时测量。振动方向成相对于建筑物而不是相对于人体来确定。 相对于结构的 X,Y、Z轴的指向应是GB/T 13441.1中给定的立姿人体的指向。4. 3测量位置
关于人体反应的评价分别缺于居住者预期在室内停留的时间、居在者所从事的工作和预计抗干扰的能力。每个相关的地点或房间都成按照这些难则进行评定。振动测量位置应选取房间中发生频率计权振动最大婚值处或者专们指是的建筑结构表面上的适当位置：注：有时获要对建筑密谢的若下不向粒望进行测量以确定报动的局部变化。4.4额率计权
按照4.2利4.3的要求，应对相关位置测量得到的三个方向的振动进行频率计权。GB/T13441的本部分采用频率计提巡速度来表示振动量级(GB+13441.1也是如影）。不号虑量方悔时推荐使用附录A的叛率计权察数W-。注1：只要确定了居单者的窦势，就可便用GB/T13441.1给H的频率计权系数附录 A给出了频率计权 W.的精确定义。表 A,1 列出了将抓速度作为輪人量的计权值,用 1/3 循频程中心频率计算得出，而且包括了1Hz-&9Hz 的频率范国。频率计权W.和中心额率的关系曲线见图 A.1。
注 2: W 以前定各岁 W. E. 组合。4.5振动评价
4.5. 1 振动测量
振动值采用GB/T13441.1给定的方法确定。用最频率计权振动幅值确定振动轴，并应用该方向上得到的搬动幅值进行价。
为了适应将来不同类型的评价：无论操作与否，建议使用一种测量技术记录至少在1Hz～80 Hz频率范围内末计权的随时间变化的接动过程。4.5.2振源分类
为进行评价，有必要依据实践中引起不满评论的振源的主要类型进行分类。不同类别会有不同的可接受的振动量级。为确定一个国际惯用的方法,定义分类如下：1）连续感不完全连续过程，如工业类！b)持续的间欧性活动，如交通类，c)有限时段(非持续的)活动，如建筑行业。选定这些分类以便反峡人们对不同报源的感受。但这并不是唯一的分类，而是为了给出本部分的应用指南。
4.6阅量收器
应遵循ISO8041规定的包括容差在内的测量仪器要求。5人体对建筑物振动的反应
诈多国家的经验表明，当建筑物的振动竭值只要销微超过人的感知水平<见GB/T13441.1一2
GB/T13441.22008/1S02631-2:20032007，附录C)时，就会引起居住者对居住场所的建筑彻振动产生不满，有些情况是由于搬动的二次影响，如二次辐射噪声（见附录B)所引起的。-殷来说，令人满意的振动辐值很可能与大众的期望值以及经济,社会和其他环境因素有关。它们并不取决于诸如短期的键康危害和工作效率等因素，实际上,所有的情说表明,这种振动幅值与直接由运动导致疫劳的幅值是非常不一样的。人可以恐受较高振动幅慎的情说确实存在，特别是在暂时的于扰和瞬态件发生时尤其如此。例如一些建筑项目，通过一个合理的与公众联系将通的程序，比如警告标识通告或者定期公示就可减少居民受惊扰的因紊，只有在极端个别情况下个有必要考患GB/T13441.1给出的“健康”准则。对于振动时间过长的情说，长期接触振动就有可能引起庆倦感阐值的改变，GB/T13441.2-2008/IS0 2631-2.2003附录4
【规范性附录】
频率计权值W.的数学定义
频率;(i=1-3)是确定总频率计权W。的传避函数的参数，传递函数H(力)表示为三部分的乘积[高道滤波函数 II(p),低通滤波函数 H,(p)和纯计权函数 H,()],式中 a,一2 f +p=j2 元f。频带限制（具有二阶Buterworth特性的波；f和f，是拐点频率）：a）高通
Hh(p)
1+v2w,/p-+ (α, /p)3
|H<) /=
式中：
J, 10-0.1Hs=d. 7 943... H2
b）低通
1+$2p/a,+(p 1wwW.bzxz.Net
式中：
f,=100 Hz
纯频率计权(加速度为输人盘)
式中：
f-0.028×2元Hz=5 684..Hz
Hi-NF+
A子+月
(A, 6)
受题带限制的频率计权值 W+的传递数 H(p),是由高通滤波丽数Hh(力),低通滤波函数 H,(p)和纯计权函数 H,(p)的乘识给:
H(p) H). H.() H(p)
....(A. 7)
注：酒常此方程理辉为（在额域内）作为虚角额率力一j2元F的函数的复距数的模（辐值）和相位。有时用符弓：代替力，用表示时，可以将p卵解为Laplace变换的变杜。模(幅值)IH(力)示于图 A.1中。表A,1给出了包括频段为1Hz--80Hz，以中心额率计算得出的1/3倍频程频率计权W值，其中加速度为轮人量。
HP/PH事器
GB/T13441.2—2008/1SO2631-2:2003125
图A1加速度作为输入量的赖率计权值W.示意图表4,1加速度作为输入量的频率计权W值（以1/3倍题程，在1Hz80Hz频带界限内用准确中心频萃计算）新率/Ha
标称值
准确道
0,5012
3, 162
赖率」Hz
— 20. 05
—12. 29
— 3. 09
— 2. 50
GB/T13441.2—2008/1SO2631-2:2D03率/Hz
标称值
注：工是GB/T3241中规定的频带数，6
表A.1（续）
准确值
15, 85
0, 060 4
0. 006 94
0,003 54
0. 001 79
0. 000 899
—13. 11
—21. 58
—24. 38
—37. 55
B. 1引言
附录B
（资料性附录）
GB/T 13441.2—2008/1SO 2631-2:2003收集有关人体对建筑物振动反应数据的指南产生不满情绪足居住者对建筑物振动的基本反应。本部分的主要内容是关于人体全身振动的测量和评价，此附录户在鼓励使用者收集数据时能充分考虑到对那些建筑物内居住者的影响和产生抱您的因素。
人对建筑物内的报动的反应狠复杂，多数情况下，烦和抱怨的程度并不仅仅由所检测到的振动量值所决定。在某些振幅和额的条件下，虽然全身握动的测量值低于可感知水平，但抱惩却已产生。对这些不满应应的分桥藏示其他一些与振源有关的(如工作时间或是由暴露区域的握动引起的（如二次辅射噪声）齿素范可以是造成住户不满的原因。对测量到的振动参数，通过补充相关现象的评估后，就可以更好地定量分析筑物内振动对人产生的烦恼程度。
建筑物内外的振源都可以产生全身振动，并产生一些相关的现象，结构噪声，空气噪声，嘎岐声，家具或其他物件的移动以及视觉影响（如悬挂物体的号动）。为了对居住者的抱怒进行评价，应考虑所有这些影响。
收集这些相关现象效据的日的，是便于最后定一个更为通用的评估振动产生的烦拢指标。这个指标可能用于更新本部分的末来版本。B.2需要考虑的参数
B.2. 1一般要求
以下因素应子以考患，并做适当记录。B.2.2与振源有关的参数
报告中应记录量期间振源每日升始科结束的时间。整个振动的持续时间、每日或每周发生的次数以及振动性质都要予以记录。例如：选续性振动：、夜梦者夜
一间款性振动总振动的持续时间、振动次数/（夜)一独立的或偶发的振动振动的持续时间,振动次数/昼（夜、周月）。B.2.3与被测振动有关的参数
B. 2.3.1振动的测量
测盘的位置，方法及计权处理都应该符合本部分的相关要求。B.2.3.2振动特性
主观反应也是振动特性的函数。振动特性是根据被测振动的类型定义的，如：振动可以是连续搬动，其量值随时间变化或为恒定值；一振动可以是间歇性振动，其每次盘值随时间变化或为恒定值：—振动可以是脉冲,如冲击。
B. 2. 3. 3舞睾时间
人在振动的暴露时间对振动的评估也很重要。应记录人在建筑物内的停留时间。应记录发生振动的实际时间和持续时间。
GB/T13441.2—2008/1S02631-2:2003B. 2. 4根关现象
B.2.4.1结构噪声
与建筑物内振动相关的主要现象是结构噪尚（如地板噪声），它可以转变为可听的一饮辐射噪声。该噪声与现场的振动有关。
结构噪声阅点宜选在室内认为下扰影响最大的位置上。但因该噪声常被与围其地声源噪声所掩盖，故不易准确确定其位置。对这种躁声的评估应该参照周边环境来确定其性质和幅值。B.2.4.2空气噪声
空气噪声可由其有关的振动和振源产生。噪声测应符合IS01996-1的要求。测盘空气噪声的声级时，应考虑窗户是儿或关，须小心窗自身可能因嵌动而嘎岐作响，并函此改变其特性。
低频空气哚声也常被认为是山振动引起的，从而让人产生抱怒。典型的报源包括高速公路和铁路的高架桥梁以及建筑空调系统。调查中应注意准确确定各种噪声源，确保正确的区分低频噪声和娠动。B.2.4.3诱袭的岐声
窗户和装饰物的嘎哎声的效应叫能撒声激励引起，它们的发生说明了振动的存在，并应该记录。
B.2.4.4视觉影响
在低频振动的条件下(小于5IIz),可以观察到视觉影响，例如悬挂物的晃动。这些因索可加重振动导致的烦扰程度，并应该记录。B.3报告内容
除了振动幅值，还应报告相关信息。如：-—噪声级：
-—观察到的视觉现象
一公众不满的描述，例如可通过来访或问卷调查方式得出。8
