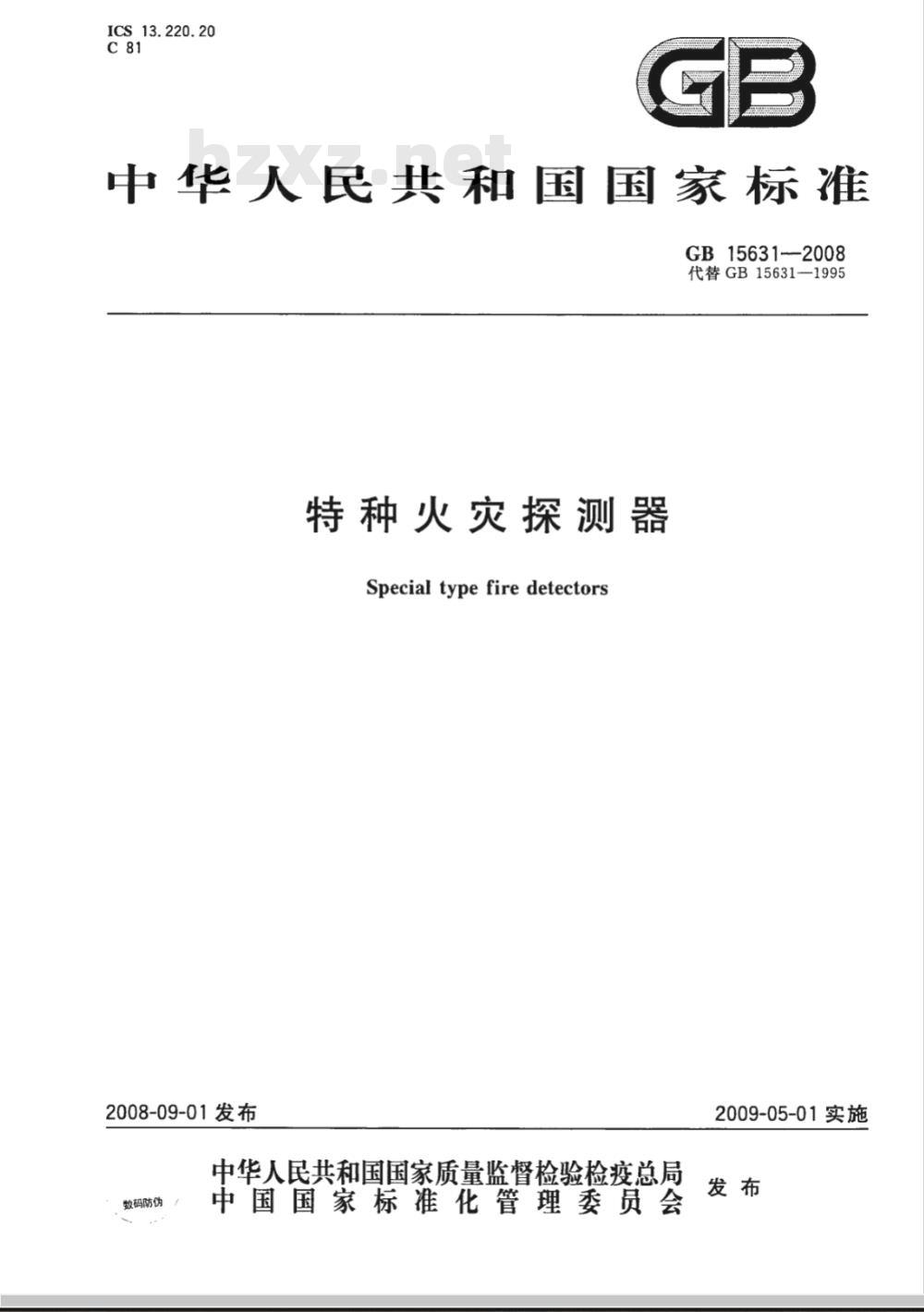

ICS 13.220.20
中华人民共和国国家标准
GB15631-2008
代替GB15631—1995
特种火灾探测器
Specialtypefiredetectors
2008-09-01发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
数码防伪
2009-05-01实施
GB15631—2008

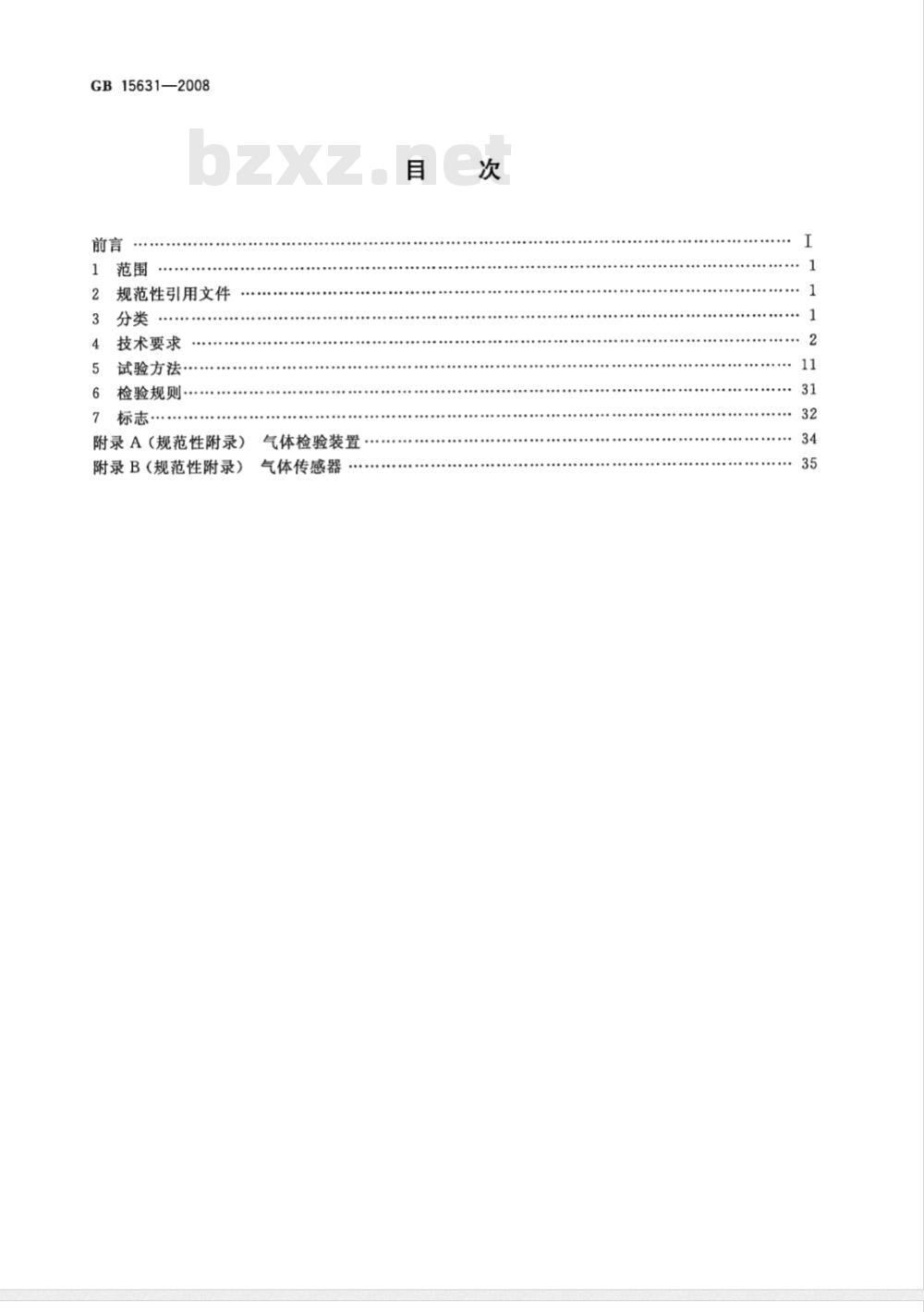

2规范性引用文件
技术要求
试验方法..
6检验规则…
7标志
附录A（规范性附录）
附录B（规范性附录）
气体检验装置
气体传感器

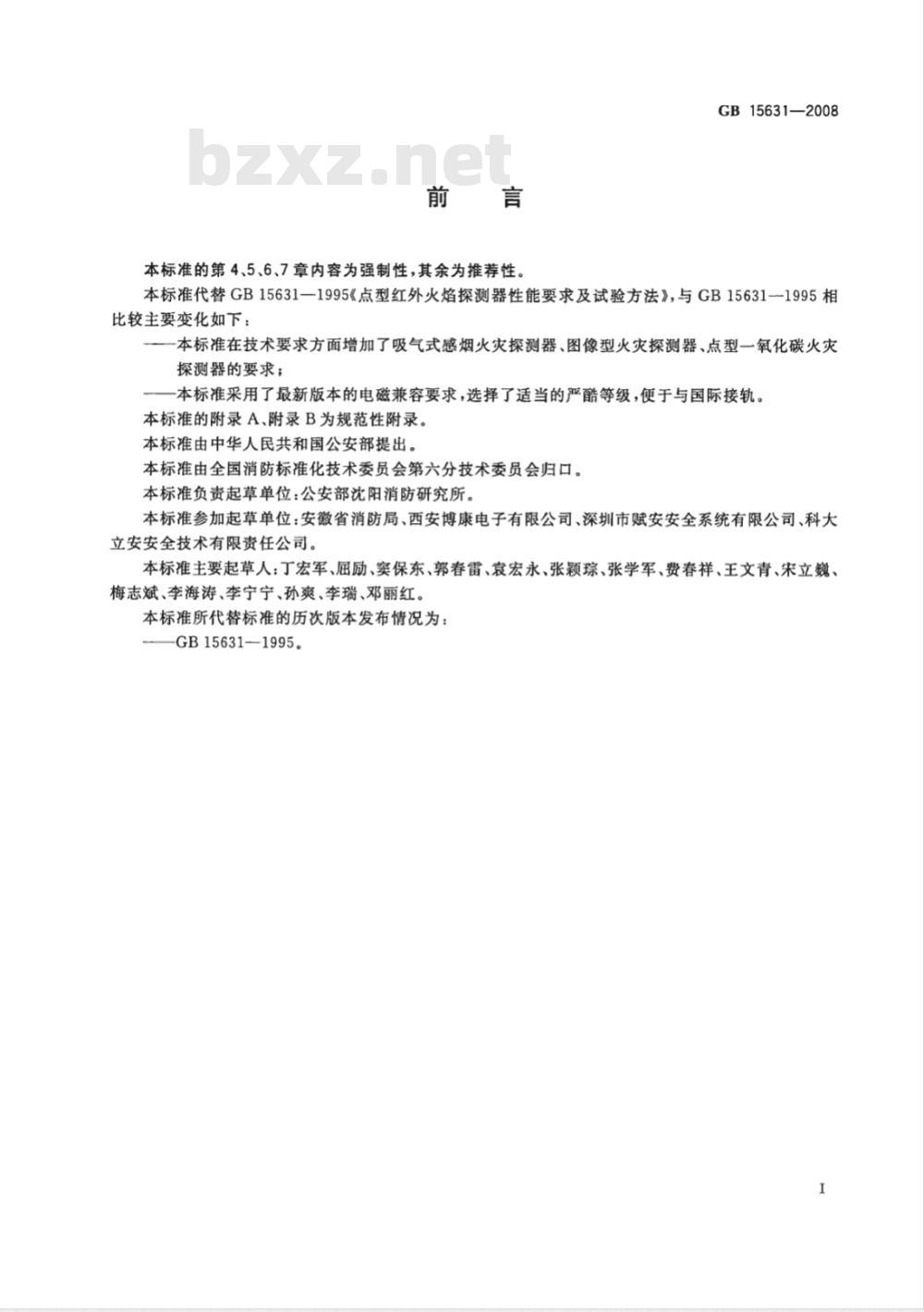

本标准的第4、5、6、7章内容为强制性，其余为推荐性。GB15631-2008
本标准代替GB15631—1995《点型红外火焰探测器性能要求及试验方法》，与GB15631--1995相比较主要变化如下：
一本标准在技术要求方面增加了吸气式感烟火灾探测器、图像型火灾探测器、点型一氧化碳火灾探测器的要求；
一本标准采用了最新版本的电磁兼容要求，选择了适当的严酷等级，便于与国际接轨。本标准的附录A、附录B为规范性附录。本标准由中华人民共和国公安部提出。本标准由全国消防标准化技术委员会第六分技术委员会归口。本标准负责起草单位：公安部沈阳消防研究所。本标准参加起草单位：安徽省消防局、西安博康电子有限公司、深圳市赋安安全系统有限公司、科大立安安全技术有限责任公司。
本标准主要起草人：丁宏军、屈励、窦保东、郭春雷、袁宏永、张颖琮、张学军、费春祥、王文青、宋立巍、梅志斌、李海涛、李宁宁、孙爽、李瑞、邓丽红。本标准所代替标准的历次版本发布情况为：-GB15631—1995。

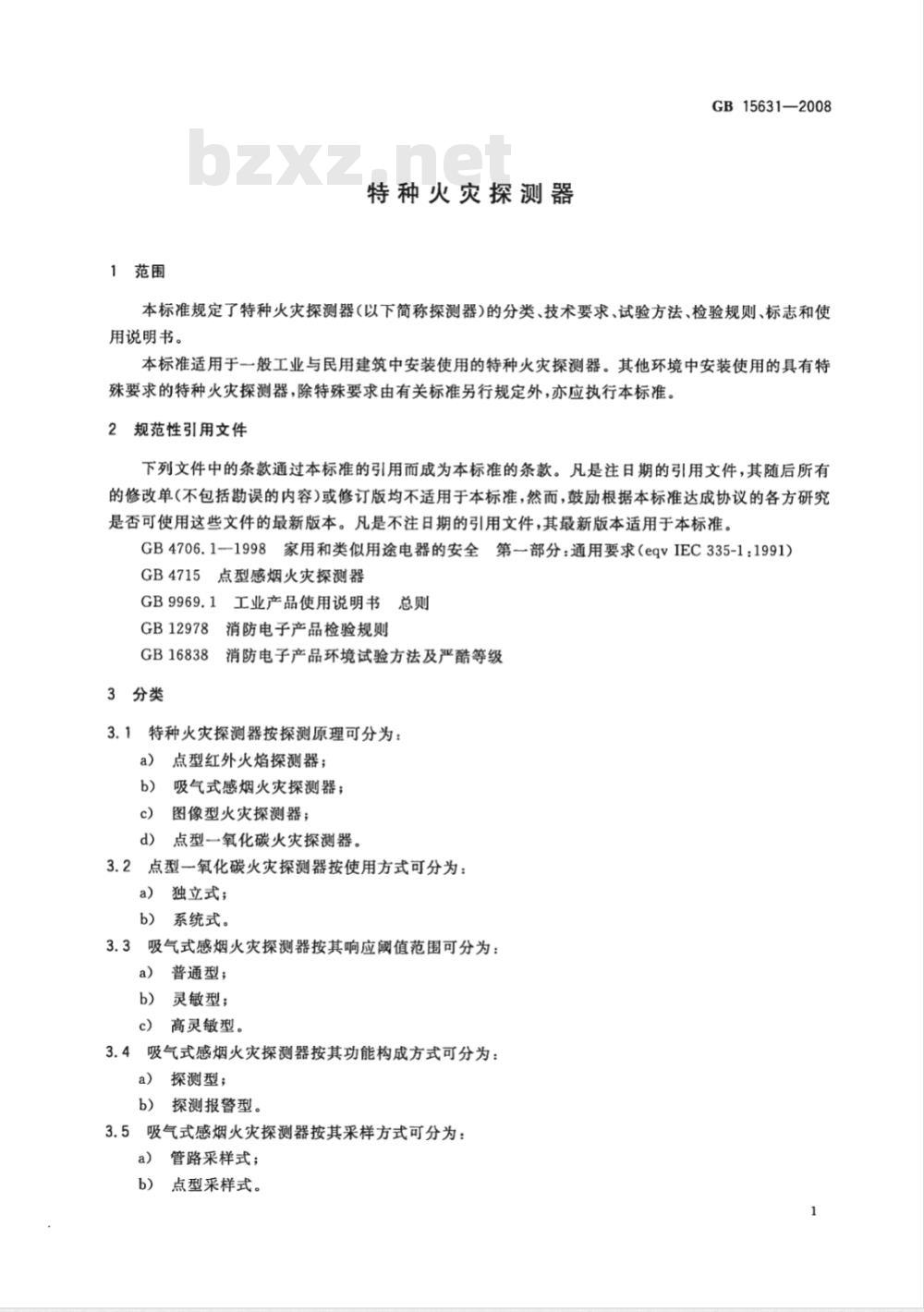

1范围
特种火灾探测器
GB15631—2008
本标准规定了特种火灾探测器（以下简称探测器）的分类、技术要求、试验方法、检验规则、标志和使用说明书。
本标准适用于一般工业与民用建筑中安装使用的特种火灾探测器。其他环境中安装使用的具有特殊要求的特种火灾探测器，除特殊要求由有关标准另行规定外，亦应执行本标准。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB4706.1---1998家用和类似用途电器的安全第一部分：通用要求（eqvIEC335-1：1991）GB4715点型感烟火灾探测器
GB9969.1工业产品使用说明书总则GB12978消防电子产品检验规则
GB16838消防电子产品环境试验方法及严酷等级3分类
3.1特种火灾探测器按探测原理可分为：a）点型红外火焰探测器；
吸气式感烟火灾探测器；
图像型火灾探测器；
d）点型一氧化碳火灾探测器。
3.2点型一氧化碳火灾探测器按使用方式可分为：独立式；
b）系统式。
3.3吸气式感烟火灾探测器按其响应阈值范围可分为：a）普通型；
b）灵敏型；
高灵敏型。
3.4吸气式感烟火灾探测器按其功能构成方式可分为：a）探测型；
b）探测报警型。
5吸气式感烟火灾探测器按其采样方式可分为：3.5
管路采样式；
b）点型采样式。
GB15631—2008

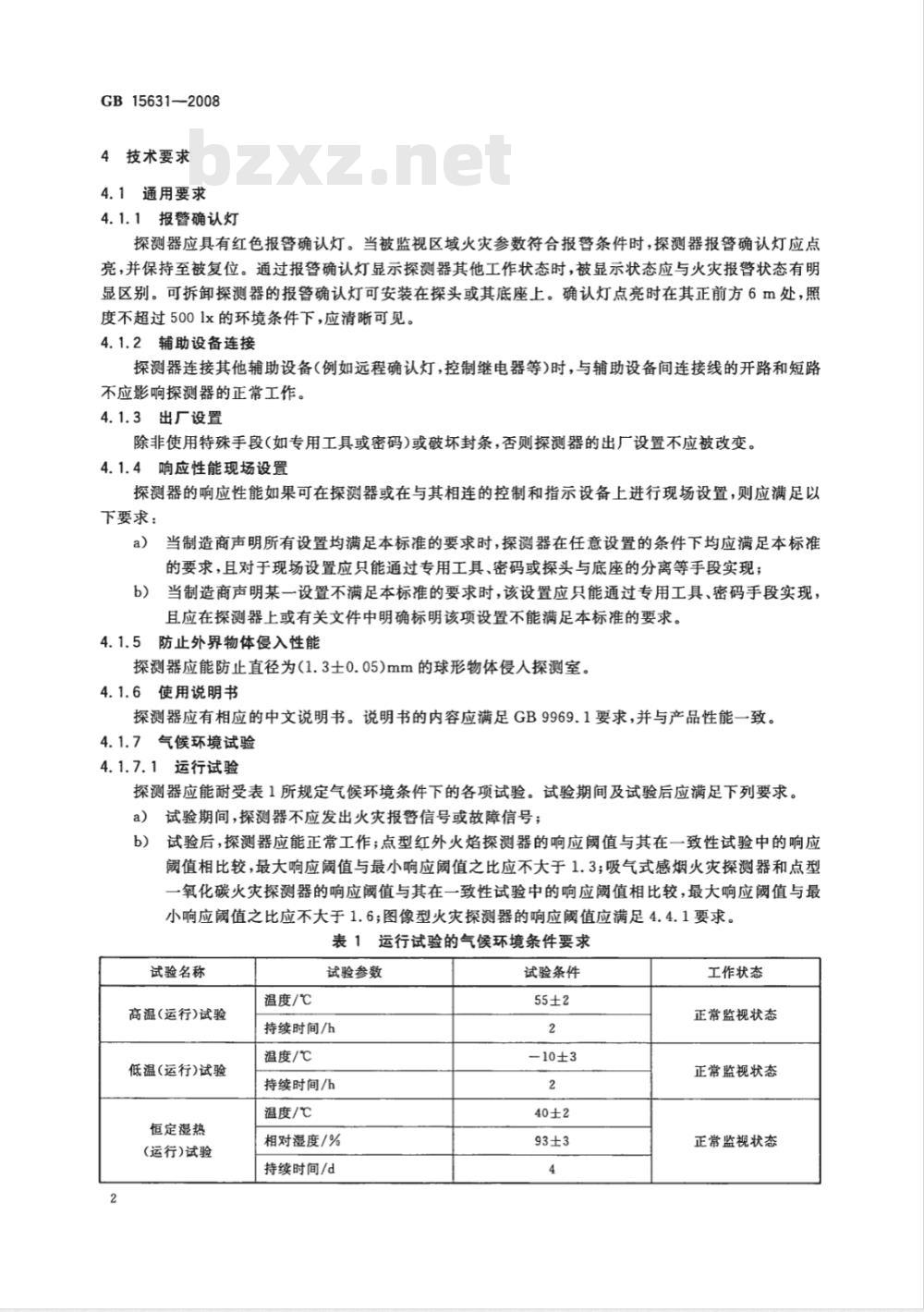

4技术要求
4.1通用要求
4.1.1报警确认灯
探测器应具有红色报警确认灯。当被监视区域火灾参数符合报警条件时，探测器报警确认灯应点亮，并保持至被复位。通过报替确认灯显示探测器其他工作状态时，被显示状态应与火灾报警状态有明显区别。可拆卸探测器的报警确认灯可安装在探头或其底座上。确认灯点亮时在其正前方6m处，照度不超过5001x的环境条件下，应清晰可见。4.1.2辅助设备连接
探测器连接其他辅助设备（例如远程确认灯，控制继电器等）时，与辅助设备间连接线的开路和短路不应影响探测器的正常工作。
4.1.3出厂设置
除非使用特殊手段（如专用工具或密码）或破坏封条，否则探测器的出广设置不应被改变。4.1.4响应性能现场设置
探测器的响应性能如果可在探测器或在与其相连的控制和指示设备上进行现场设置，则应满足以下要求：
当制造商声明所有设置均满足本标准的要求时，探测器在任意设置的条件下均应满足本标准的要求，且对于现场设置应只能通过专用工具、密码或探头与底座的分离等手段实现；b）当制造商声明某一设置不满足本标准的要求时，该设置应只能通过专用工具、密码手段实现，且应在探测器上或有关文件中明确标明该项设置不能满足本标准的要求。4.1.5防止外界物体侵入性能
探测器应能防止直径为(1.3士0.05)mm的球形物体侵人探测室。4.1.6使用说明书
探测器应有相应的中文说明书。说明书的内容应满足GB9969.1要求，并与产品性能一致。4.1.7气候环境试验
4.1.7.1运行试验
探测器应能耐受表1所规定气候环境条件下的各项试验。试验期间及试验后应满足下列要求。试验期间，探测器不应发出火灾报警信号或故障信号；a)
b）试验后，探测器应能正常工作；点型红外火焰探测器的响应阈值与其在一致性试验中的响应值相比较，最大响应阈值与最小响应阈值之比应不大于1.3；吸气式感烟火灾探测器和点型氧化碳火灾探测器的响应阅值与其在一致性试验中的响应阈值相比较，最大响应阅值与最小响应阈值之比应不大于1.6；图像型火灾探测器的响应阈值应满足4.4.1要求。表1运行试验的气候环境条件要求试验名称
高温(运行)试验
低温（运行)试验
恒定湿热
(运行)试验
温度/℃
试验参数
持续时间/h
温度/℃
持续时间/h
温度/℃
相对湿度/%
持续时间/d
试验条件
-10±3
工作状态
正常监视状态
正常监视状态
正常监视状态
耐久试验
GB15631—2008
探测器应能耐受表2所规定的气候环境条件下的各项试验，试验后应满足下列要求。a)
试验后恢复到正常监视状态时，探测器不应发出火灾报警信号或故障信号；试验后，探测器应能正常工作；点型红外火焰探测器的响应阈值与其在一致性试验中的响应阈值相比较，最大响应阈值与最小响应阈值之比应不大于1.3；吸气式感烟火灾探测器和点型一氧化碳火灾探测器的响应阈值与其在一致性试验中的响应阈值相比较，最大响应阈值与最小响应阈值之比应不大于1.6；图像型火灾探测器的响应阈值应满足4.4.1要求。表2耐久试验的气候环境条件要求试验名称
恒定湿热
(耐久)试验
腐蚀试验
4.1.8机械环境试验
4.1.8.1运行试验
温度/℃
试验参数
相对湿度/%
持续时间/d
温度/℃
相对湿度/%
持续时间/d
SOz浓度/10-
试验条件
工作状态
不通电状态
不通电状态
探测器应能耐受表3所规定的机械环境条件下的各项试验，试验期间及试验后探测器应满足下列要求。
试验期间，探测器不应发出火灾报警信号或故障信号；试验后，探测器不应有机械损伤和紧固部位松动现象；试验后，探测器基本性能正常；点型红外火焰探测器的响应阈值与其在一致性试验中的响应阈值相比较，最大响应阅值与最小响应朗值之比应不大于1.3；吸气式感烟火灾探测器和点型，氧化碳火灾探测器的响应阈值与其在一致性试验中的响应值相比较，最大响应阈值与最小响应阈值之比应不大于1.6；图像型火灾探测器的响应阈值应满足4.4.1要求。表3运行试验的机械环境条件要求试验名称
振动试验
(正弦)
(运行)
冲击试验
碰撞试验
试验参数
额率范围/Hz
加速度/（m/s2）
扫频速率/(oct/min）
轴线数
每个轴线扫频次数
峰值加速度/（m/s°）
脉冲时间/ms
冲击方向
锤头速度/(m/s)
磁撞动能/
碰撞次数
试验条件
10~150~10
（100-20m）×10（质量m≤4.75kg时）0(质量m>4.75kg时）
1.5±0.125
工作状态
正常监视状态
正常监视状态
正常监视状态
GB15631—2008
4.1.8.2耐久试验
探测器应能耐受表4所规定的机械环境条件下的各项试验，试验后应满足下列要求。试验后恢复到正常监视状态时，探测器不应发出火灾报警信号或故障信号；a
试验后，探测器应能正常工作；点型红外火焰探测器的响应阈值与其在一致性试验中的响应阈值相比较，最大响应阐值与最小响应阀值之比应不大于1.3；吸气式感烟火灾探测器和点型一氧化碳火灾探测器的响应阅值与其在一致性试验中的响应阅值相比较，最大响应阐值与最小响应阈值之比应不大于1.6；图像型火灾探测器的响应阅值应满足4.4.1要求。表4耐久试验的机械环境条件要求试验名称
振动试验
（正弦）
(耐久)
试验参数
频率范围/Hz
加速度/(m/s2）
扫频速率/(oct/min）
轴线数
每个轴线扫频次数
4.1.9电磁兼容试验
试验条件
10~150~10
工作状态
不通电状态
探测器应能耐受表5所规定的电磁兼容性试验，试验期间及试验后应满足下列要求。试验期间，探测器不应发出火灾报警信号或故障信号；a)
试验后，探测器应能正常工作；点型红外火焰探测器的响应阈值与其在一致性试验中的响应阈值相比较，最大响应阈值与最小响应阈值之比应不大于1.3；吸气式感烟火灾探测器和点型氧化碳火灾探测器的响应阈值与其在一致性试验中的响应阅值相比较，最大响应阀值与最小响应阈值之比应不大于1.6；图像型火灾探测器的响应阈值应满足4.4.1要求。表5电磁兼容性试验条件要求
试验名称bZxz.net
射频电磁场辐射
抗扰度试验
射频场感应的传导骚扰
抗抗度试验
静电放电
抗扰度试验
试验参数
场强/(V/m）
额率范围/MHz
调制幅度
扫额速率/(10oct/s）
电压/dBμV
频率范围/MHz
调制幅度
扫频速率/(10oct/s）
放电电压/kV
每点放电次数
放电极性
时间间隔/s
试验条件
80~1000
80%(1Hz，正弦）
≤1.5×10-3
80%(1Hz，正弦）
≤1.5×10-3
空气放电(外壳为绝缘体试样)8
接触放电（外壳为导体试样和耦合板)610
正、负
工作状态
正常监视状态
正常监视状态
正常监视状态
试验名称
电快速瞬变脉冲群
抗扰度试验
浪涌(冲击)
抗扰度试验
试验参数
电压峰值/kv
重复频率/kHz
浪涌冲击电压/kV
试验次数
4.2点型红外火焰探测器
4.2.1响应阐值分布的一致性
表5(续）
试验条件
1×(1±0.1）
5×(1±0.2）
正、负
每次1min
线-地1×(1±0.1)）
正、负
GB15631—2008
工作状态
正常监视状态
正常监视状态
在正常环境条件下，测量每只探测器的响应阈值，其最大响应阈值与最小响应阈值的比应不大于2.0。
4.2.2重复性
在正常环境条件下，任意一方位上连续6次测量同一只探测器的响应阈值，其最大响应阈值与最小响应值的比应不大于1.3。
4.2.3方位
使探测器的轴线与光轴的夹角分别为0°、15°、30°、45，各测量一次响应阀值，探测器的视锥角应不小于45°，其最大响应阈值与最小响应阈值的比应不大于2.0。4.2.4通电
探测器应能在正常监视状态下连续运行7d。试验期间，试样不应发出火灾报警信号或故障信号。试验后，其响应阈值与该探测器在一致性试验中的响应阈值相比较，最大响应阈值与最小响应阈值之比应不大于1.3。
4.2.5电源参数波动
探测器的供电电压为额定工作电压的一15%和十10%，测量探测器的响应阈值，与一致性试验中的响应阈值相比较，其最大响应阈值与最小响应阈值的比应不大于1.6。4.2.6环境光线干扰
探测器在以下环境光线作用期间，不应发出火灾报警信号或故障信号。环境光线干扰结束后，在白炽灯和荧光灯同时点亮的条件下测量探测器响应阈值，其响应阈值与该探测器在一致性试验中的响应阅值相比较，最大响应阈值与最小响应朗值之比应不大于1.6。试验后，试样响应阈值比Smx：Smin应不大于1.3。
a）用两只25W的白炽灯（色温为2850K士100K)，亮1s熄1s，共20次。b）用一只直径308mm、30W的环形荧光灯，亮1s熄1s，共20次。c）用上述白炽灯和荧光灯，亮2h。4.2.7火灾灵敏度
在表6规定的试验火灾条件下，探测器应在30s内发出火灾报警信号。发出火灾报警信号时试样与试验火中心距离为25m时为I级灵敏度，17m时为Ⅱ级灵敏度，12m时为Ⅲ级灵敏度。5
GB15631-2008
试验火名称
正庚烷火
乙醇明火
点火方式
点火方式
表6火灾灵敏度试验火条件要求
试验火条件
正庚烷(分析纯级)，加3%(体积分数)甲苯650g
将燃料放置于用2mm厚钢板制成、底面尺寸为33cm×33cm、高为5cm的容器中火焰或电火花
工业乙醇（乙醇含量90%以上，含少量甲醇）2 000g
将燃料放置于用2mm厚钢板制成、底面尺寸为33cm×33cm、高为5cm的容器中火焰或电火花
4.3吸气式感烟火灾探测器
4.3.1管路采样式吸气感烟火灾探测器主要部件性能4.3.1.1指示灯
4.3.1.1.1探测器上应有黄色故障指示灯。当探测器发生故障信号时，该指示灯应点亮，并保持至故障排除。该指示灯点亮时，在其正前方3m处，周围环境光照度在51x5001x的条件下，应清晰可见。4.3.1.1.2探测器上应有绿色电源指示灯。当探测器接通电源时，该指示灯应点亮，并保持。该指示灯点亮时，在其正前方3m处，周围环境光照度在51x～5001x的条件下，应清晰可见。4.3.1.1.3指示灯功能应有标注，使用文字标注时应有中文。4.3.1.2字母（符)-数字显示器
当探测器有字母（符)-数字显示器时，该显示器处于显示状态时，在其正前方0.8m处，环境光照度为51x5001x条件下应可读。
4.3.1.3熔断器
用于电源线路的熔断器或其他过流保护器件，其额定电流值一般应不大于探测器最大工作电流的2倍。当最大工作电流大于6A时，熔断器电流值可取其1.5倍。在靠近熔断器或其他过流保护器件处应清楚地标注其参数值。
4.3.1.4接线端子
每一接线端子上都应清晰、牢固地标注上其编号或符号，相应用途应在有关文件中说明。4.3.1.5开关和按键
探测器的开关和按键应在其上或靠近的位置至少用中文清楚地标注出其功能。4.3.1.6吸气管路
吸气管路应坚固耐用，并应涂成红色或沿管路涂有不小于2mm宽的红色标记，并在其两端1m内标有探测器吸气管路字样，字高不超过5mm。吸气管路上的吸气孔的直径不小于2mm。4.3.1.7音响器件
探测报替型吸气式感烟火灾探测器应设指示火灾报警和故障的音响器件。在正常工作条件下，音响器件在其正前方1m处的声压级（A计权)应大于65dB,小于115dB。在85%额定工作电压条件应能工作。
4.3.2基本性能
4.3.2.1故障报警功能
探测器吸气管路破漏和堵塞时，导致探测器吸气流量大于正常吸气流量的150%或小于正常吸气流量的50%时，应在100s内发出故障信号。4.3.2.2火灾报警功能
探测器在任一采样孔获取的火灾烟参数符合报条件时，应在120s内发出火灾报警信号。6
4.3.2.3探测报警型探测器特殊性能4.3.2.3.1火灾报警功能
GB15631—2008
探测器应能发出火灾报警声、光信号，指示火灾发生部位，记录火灾报警时间（探测器时钟的日计时误差不应超过30s），并予以保持，直至复位；报警声信号应能手动消除。对于有多路火灾报警功能的探测器，当有新的火灾发生时，应能再次发出火灾报警声、光信号。火灾报警信号应优先于故障报警信号。4.3.2.3.2故障报警功能
探测器与其连接的部件间发生故障时，应能在100s内发出与火灾报警信号有明显区别的故障声、光信号，故障光信号应保持至故障排除。探测器的声信号应能手动消除，当有新的故障信号时声信号发生时应能再启动。探测器应能显示下述故障的类型：a）主电源断电或欠压；
给备用电源充电的充电器与备用电源之间连接线断线、短路；b）
c）备用电源与其负载之间连接线断线、短路或由备用电源单独供电时其电压不足以保障探测器正常工作。
4.3.2.3.3电源功能
a）交流供电
探测器采用交流供电时，在110%和85%额定工作电压条件下，应能正常工作，并具有主、备电源转换功能。当主电源断电时，应能自动转换到备用电源；当主电源恢复时，应能自动转换到主电源；应有主、备电源的工作状态指示，主电源应有过流保护措施。主、备电源的转换不应使探测器发出火灾报警信号。
b）备用电源
备用电源在放电至终止电压条件下，充电24h，其容量应能保证探测器在正常监视状态下工作8h后，在报警状态条件下工作30min。4.3.2.3.4自检
探测器应具有手动检查其面板所有指示灯、显示器的功能。在执行自检期间，受其控制的输出接点均不应动作。探测器自检时间超过1min或其不能自动停止自检功能时，探测器的自检功能应不影响非自检部位和探测器本身的火灾报警功能。4.3.2.3.5复位
探测器的复位应仅能通过专用工具、密码等手段实现。4.3.2.3.6开、关电源
开、关探测器的电源应仅能通过专用工具、密码等手段实现。4.3.3响应阅值
探测器的响应阈值应符合表7的要求。表7响应阀值要求
探测器类型
高灵敏
响应阈值m(用减光率表示）
m≤0.8%obs/m
0.8%obs/mm>2%obs/m
当探测器的响应阈值在表1中两个及两个以上区间可调时，应有响应阈值所在区间指示，并满足相应要求。
4.3.3.2探测器的响应阈值的测量方法应按下述方法进行：4.3.3.2.1试验的正常监视状态
若在试验方法中要求探测器在正常监视状态下工作时，应将试样与制造商提供的控制和指示设备7
GB15631—2008
连接；在有关条文中没有特殊要求时，应保证探测器的工作电压为额定工作电压，并在试验期间保持工作电压稳定。
注：探测器的检测报告应注明试验期间探测器配接的控制和指示设备的型号、制造商等内容。4.3.3.2.2探测器安装
管路采样式探测器应按制造商规定的最大管路长度的正常安装方式安装，如果说明书给出多种安装方式，试验中应采用对探测器工作最不利的安装方式，在最不利采样孔测量响应阈值。点型采样式探测器应按制造商规定的正常安装方式安装。如果说明书给出多种安装方式，试验中应采用对探测器工作最不利的安装方式。
4.3.3.3对具有可调响应阈值的探测器，应按制造商规定的可调阅值级别上分别进行测量。4.3.4重复性
在试样正常工作位置的任意一个采样孔上连续测量6次响应阙值。其最大响应阈值与最小响应阈值的比应不大于1.6。
4.3.5响应阐值分布的一致性
在正常环境条件下，测量每只探测器的响应阈值，其最大响应阅值与响应阈值的平均值的比应不大于1.33，响应值的平均值与最小响应值的比应不大于1.5。4.3.6电源参数波动
探测器的供电电压为额定工作电压的一15%和十10%，测量探测器的响应阈值，与-一致性试验中的响应阈值相比较，其最大响应阈值与最小响应阐值的比应不大于1.64.3.7绝缘性能
探测器有绝缘要求的外部带电端子与机壳间的绝缘电阻值应不小于20MQ；试样的电源输入端与机壳间的绝缘电阻值应不小于50Mα。4.3.8泄漏电流
探测器在1.06倍额定电压工作时，泄漏电流应不超过0.5mA。4.3.9电源瞬变
使探测器主电源按\通电（9s）断电（1s）”的固定程序连续通断500次，探测器在试验期间应保持正常监视状态；试验后，探测器基本性能正常；其响应阈值与该探测器在一致性试验中的响应阈值相比较，最大响应阈值与最小响应阈值之比应不大于1.6。4.3.10电压跌落
使探测器主电压下滑60%，持续20ms，重复进行10次；再将使主电压下滑100%，持续10ms，重复进行10次。探测器在试验期间应保持正常监视状态；试验后，探测器基本性能正常；其响应阈值与该探测器在一致性试验中的响应阅值相比较，最大响应阈值与最小响应阈值之比应不大于1.6。4.3.11火灾灵敏度
按GB4715要求将2只试样按最不利方式安装在燃烧试验室的顶棚表面上，其余探测管路安装在燃烧试验室外侧，按要求使试样处于正常监视状态。应依据制造商的说明书对试样进行安装和调试，对具有可调响应阈值的试样，应将其阈值设在最大极限值上。探测器在每种试验火结束前均应发出火灾报警信号。4.4图像型火灾探测器
4.4.1响应阐值
4.4.1.1试样在级防火和二级防火监测状态下可发现的最小火焰尺寸、定位精度，应符合表8的要求。
4.4.1.2从发生火灾到发出火灾报警信号的响应时间应不大于20。8
