【国家标准(GB)】 塑料 用氧指数法测定燃烧行为 第1部分：导则

ICS 83.080
TKAONKACa-
qCEei-aC-eCaeCeraac-cEc-Neca-rrkbNrKAca中华人民共和国国家标准
GB/T 2406.12008/IS0 4589-1:1996代替GB/T24061993
用氧指数法测定燃烧行为
第1部分：导则
Plastics--Determination of burning behavionr by oxygen index--Part 1:Guidance
(ISO 4589-1:1996,IDT)
2008-08-04发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会國
2009-04-01实施bzxz.net
-TTKAONYKACa-
qCE-i-aC-eCae-Ceraac-CE-Neca TrKbNrKAcaGB/T 2406.1-2008/IS0 4589-1: 1996GB/T2406塑料用氧指数法测定燃烧行为》共分为三个部分：一一第1部分：导则；
一第2部分：室温试验；
第3部分：高温试验。
本部分为GB/T2106的第1部分。
本部分等同采用国际标准ISO4589-1：1996塑料—·用氧指数法测定燃烧行为——第1部分：导则（英文版）。
本部分等同翻译ISO4589-1：1996,在技术内容上完全相同。为了便于使用.对TS04589-1:1996本部分做了下列编辑性修改：把“ISO4589的本部分\改成“GB/F2405的本部分”或“本部分”；—删除了ISO45891:1996的前音；…增加了我国标准的本部分的前言，本部分代替GB/T24061993塑料氧指数性能试验方法氧指数法》，与GB/T2406--1993相比主要差异如下：
修改了标雅名称,增加了前音和引言及附录 A；一“对“范围”、“设备”、“操作”等章内容进行了扩展和补充；增奶了“原理“试脸的适用性”“操作茶件”“结论”意对ISO)45名9“室温试验”部分和“高温试验”部分及“游膜试样制样力法”做了概括性介绍，本部分的附录 A为资料性附录。本部分由右油和化学工业协会提出。本部分全国塑料标准化技术委员会(SAC/TC15)归口。本部分负责起草单位国家合成树脂质景监督检验中心。本部分参加起草单位：北京燕山石化树脂所、国家塑料制品质检中心（福州）、国家化学建筑材料测武中心（材料测试部）、南京市江宁区分析仪器厂公安部上海消防研究所、广州金发科技有限公司、山东道恩集团龙口市道恩工程塑料有限公司。本部分主要起草人：宋桂荣、正建东、陈宏愿、李建军、张正敏、何芃、杨宗林，王富海、张成杰。本标准所代誉标准的历次版本发布情况为：GB2406—1980.GB/T2406—1993.1
GB/T2406.1-2008/ISO4589-1:1996引言
-TTKAONYKAga=
qCE-ei-aC-eCaeCoraac-CE-Neca-TTTKAoNrKAca室温下的氧指数试验首先是由Fcnimore和Martin[2]于1966年阐述。ASTMD2863.197016|标准首先使用该方法，此后被许多国家标准利国际标准颁布采用。1984年额布的1SO1589现已修订为ISO4589-2。[SO4589-3规定了高温氧指数的试验。白ASTMD2863成为标准期间，有关此方法的许多文章发表。例如，Werll,Hirschler等-有关实际火焰位置的相关试验的论述。其他有关阻燃剂的量与氧指数经验公式建议的文章，或设备性能研究情况的文意（见Kanuryll）。两种不同试验的数据显现出明显的一致性，本指导性文件是为了探讨这两种试验方法设备的使用以及方法的适用性。亚
1范围
TTKAONYKACa-
qCE-ei-aC-eCaeCeraac-CEC-Neca TTrKbNrKAaGB/T 2406.1—2008/ISO 4589-1:1996塑料用氧指数法测定燃烧行为
第1部分：导则
1.1GB/T2406的本部分为进行OI试验的指导性文件，它给出了关于ISO4589-2和ISO4589-3试验过按中的指寻性信意。
1.2IS(）4589-2中撒述了在规定试验条件下，通人23℃士2℃氧、氮的混合气体，材料恰好维持燃烧所需的最小氧浓度的试验方法。其结果定义为Or值。为了便于质最控制，也给出了材料I值是否高于莱紫规定值的测定方法及厚度在20m~-100tm间薄膜的试验方法，1.31S04589-3中描述了在25℃～150℃特定温度区间（可至400)进行上述测定的方法。其结果定义为试验源度下的I值。ISO4589-3中还给山了小垂直试样I值是20.9时温度测定的方法。该度定义为燃烧溢度。ISO4589-3中不适用于23C时01值低于2C.的材料。2规范性引用文件
下列文件中的条款道过GB/T2106的本部分的用而成为本部分的条款。凡是注日期的引用文作，其随后所有的修改单（不包括期误的内容）或修订版均不适用于本部分，然面，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本，凡是不注日期的引用文件，其最新版本适用于本部分。
1S04582：1996塑料用氧指数法测定燃烧行为第2部分：室温试验IS04589-3:1996塑料用氧指数法测定燃烧行为第3部分：高温试验3试验原理
3.1在ISO4589-2，无论是刚性材料还是柔性材料在特定的夹具中都可进行试验。夹具安装在以层流方式向上流动的氧、氮混合气体的透明燃烧筒中。试样状态调节后，通带进行室温试验。在顶面点燃时，火焰接触顶面最长时间30s，并每隔5s移开一次，观察试样是否燃烧。这可确保试样温度不会过高，而获得较低的OI值。在扩散式点燃时，火焰接触试样垂直侧面向下约6mm。薄膜试验中，将薄膜以45°缠绕在杆上，移出杆固定试样末端并切除项端20mm。3.2在1SO1589-3中，材料试验方法与ISO4589-2相同。只是在通人了加热气流的燃烧简中进行。在试验开始时，试样和夹具都应在气流中预热240士10s，以使其温度在试验前达到平衡。施加火焰的时间与ISO4589-2的规定相同。4试验的适用性
4.1本试验用于材料的质量控制，尤其适用于研究改进受试材料的阻燃剂的检验。不适用于本方法以外的燃烧特性的评定及制定安全控制和消费者保护的法规。本试验提供了受控实验室条件下燃烧特性灵敏度。该结果取决于试样的大小，形状和取向。虽然有些限制，但OI试验仍广泛应用于电缆及阻燃剂制造业也广泛应用于聚合物制造业。4. 2高温试验(IS0 4589-3)给出了温度范围对0I值的影响的信息。该试验所获得的值高于室温条件下所测的单点值，对某一温度范围内材料燃烧特性做了更好的解释。检时，该值很重要，例如，当加入的阻燃剂发生失效时。它也可有效控制在较高温度时增加或减小燃烧趋势而发生的任何化学变化。1

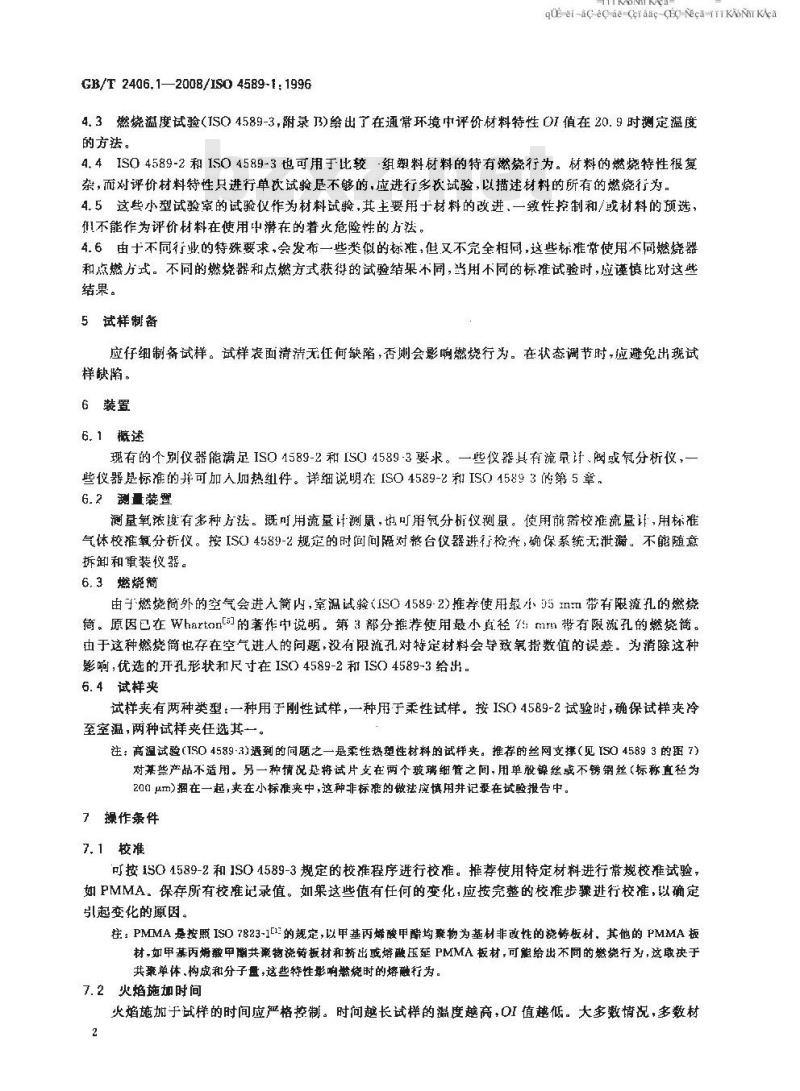

GB/T2406.1—2008/1S04589-1：1996-iTKAONYKAca
qCE-ei-aC-eCaeCeraac-CEC-Neca TTrKbNrKAa4.3燃烧温度试验（ISO4589-3,附录)给出了在通常环境中评价材料特性OI值在20.9时测定温度的方法。
4.4ISO 4589-2和1SO4589-3也可用于比较-组塑料材料的特有燃烧行为。材料的燃烧特性很复杂，而对评价材料特性只进行单次试验是不够的，应进行多次试验，以描述材料的所有的燃烧行为。4.5这些小型试验室的试验仪作为材料试验，其主要用于材料的改进，一致性控制和/或材料的预选，组不能作为评价材料在使用中潜在的着火危险性的方法。4.6由十不同行业的特殊要求，会发布一些类似的标准，但又不完全相同，这些标准常使用不同燃烧器和点燃方式。不同的燃烧器和点燃方式获得的试验结果不同，当用不同的标准试验时，应谨慎比对这些结果。
5试样制备
应仔细制备试样。试样表面清洁无任何缺陷，否则会影响燃烧行为。在状态调节时，应避免出现试样缺陷。
6装置
6.1概迷
现有的个别仪器能满足ISO1589-2和ISO4589-3要求。一些仪器具有流最计、阀或氧分析仪，一些仪器是标准的并可加入加热组件。详细说明在ISO4589-2和ISO4589 3的第5章,6.2测量装
测量氧浓度有多种方法。既可用流量计测鼠，饱可用氛分析仪测量。使用前需校准流量计，用标罹气体校推氧分析仪。按ISO4589-2规定的时间问隔对整台仪器进行检查，确保系统无泄。不能随意拆卸和重装仪器。
6.3燃烧燈
由子燃烧简外的空气会进人简内，室温试验（S04589-2)推举使用最小55m带有服流孔的燃烧筒。原因已在Whartont的著作中说明。第3部分推荐使用最小自径7；rirn帮有限流孔的燃烧简。由于这种燃烧筒也存在空气进人的问题，没有限流孔对特定材料会导效氧指数值的误差，为消除这种影响，优选的开孔形状和尺寸在ISO4589-2和ISO4589-3给出。6.4试样夹
试样夹有两种类型：一种用于刚性试样，一种用于柔性试样。按ISO4589-2试验时，确保试样爽冷至室温，两种试样夹任选其一，注：高温试验（TS04589-3)遇到的尚题之一是柔性热塑性材料的试样来。推荐的丝网支择（见[S045693的国7）对某些产品不适用。另一种精况将试片支在两个玻璃细管之间，用单般镍丝或不锈钢丝（标称直径为200 um)捆在一起，来在小标准夹中，这种非标准的做法应慎用井记录在试验报告中。7操作条件
7.1校准
可按1SO1589-2和ISO4589-3规定的校准程序进行校准。推荐使用特定材料进行常规校准试验，如PMMA。保存所有校准记录值。如果这些值有任何的变化，应按完整的校准步骤进行校准，以确定引起变化的原因。
往：PMMA 是按照ISO 7823-1C1-的规定,以甲基丙娣酸甲酯均骤物为基材非改性的浇铸板材。其他的 PMMA 板材,如甲基丙烯酸甲阐共物浇诗板材和挤出或熔融压延 PMMA板材,可能给出不同的燃烧行为，这取决于共聚单体.构成和分子量，这些待性影响燃烧时的熔融行为。7.2火焰施加时间
火焰施加于试样的时间应严格控制。时尚越长试样的温度越高，值越低。大多数情说，多数材2
料温度越高OI值越低。火熔施加情况应在报告中给出。7.3气流
TTTKAONYKAGa-
qCE-i-aC-eCae-Ceraac-CEo-NecaTrKbNrKAcaGB/T 2406.1-2008/ISO 4589-1:1996在早期标准中规定室温试验燃烧筒中的层流变化为土25%（即线速度是40mm/s士10mm/s），山于氧浓度需要气流和温度恒定，高温试验时不允许大幅波动，故在ISO.4589-3中对气流和温度进行了严格规定，气流控制在+2%以内（即线速度是40mm/s土0.8mm/s），在IS04589-2气流控制在士5%以内（即就是40mm/si2mm/s)。
7.4高温试验程序
每欢试验按相同程序进行，当按ISO4589-3试验时，应确保激度完全平衡。试验前装好试样夹，设定正确的温度并检查温度尽否在规定的范围内。7.5通过/失效的判据
燃烧温度试验（ISO4589-3附录B)给出了在规定温度时评价通过/失效的判据，并」泛用于验证在极限溢度下是否获得满意的性能。本方法仅适用于表征材料等级的试验。而在高丁燃烧温度时对未知合成材料试验，并观察其表观性能是否满意时，谨慎操作。下列数据是采用1SO4589-3附录B的方法对燃烧温度高于300℃的已知材料进行的测试。温度/℃
277(i)
277(11)
277(1)
通过/失效
280C以1“通过”与聚合物明显降解有关。在点燃前调节温度期间清除燃烧简中的易燃物。因此，任何常规试验在采用1SO4589-3附录B之前都应仔细观察利试验。8结论
ISO4589-2和ISO458B9-3对于质量控制和许多应用中的材料预选及研究合成聚台物中阻燃剂的影响具有特殊价值。在第4章描述了试验时应注意的范围。-TT KAONY KAa=
qCE-ei-aC-eCaCoraac-CEo-Neca-rKAbNrKAcaB/T 2406.1--2008/IS0 4589-1 : 1996附录A
(资料性附录）
参考文献
[1」ISO 7823-1:1991 聚甲基丙烯酸甲酯板材-—--型号、尺寸和特性第1部分：说铸板材
Fenimore和Matin.现代塑料.43.p.141(1996).[2]1
Weil,Hirschler. Patel,Said 和 Shakir. 着火和材料. 16(1). p. 159(1992).[4]
Kanury.可燃材料着火安全研讨会.爱丁堡大学.p.187(1975).[5]
Wharton.着火和燃烧.12,p.236(1981);着火租材料,8(4)，p.177(1984)ASTMD2863蜡状支撑塑料最小氧浓度（氧指数）的燃烧测量方法[6]
版权专有慢权必究
书号：155066-1-35038
GB/T2406.1-2008
定价：
10.00 元
966116807080019
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
