【国家标准(GB)】 梯形螺纹 极限尺寸

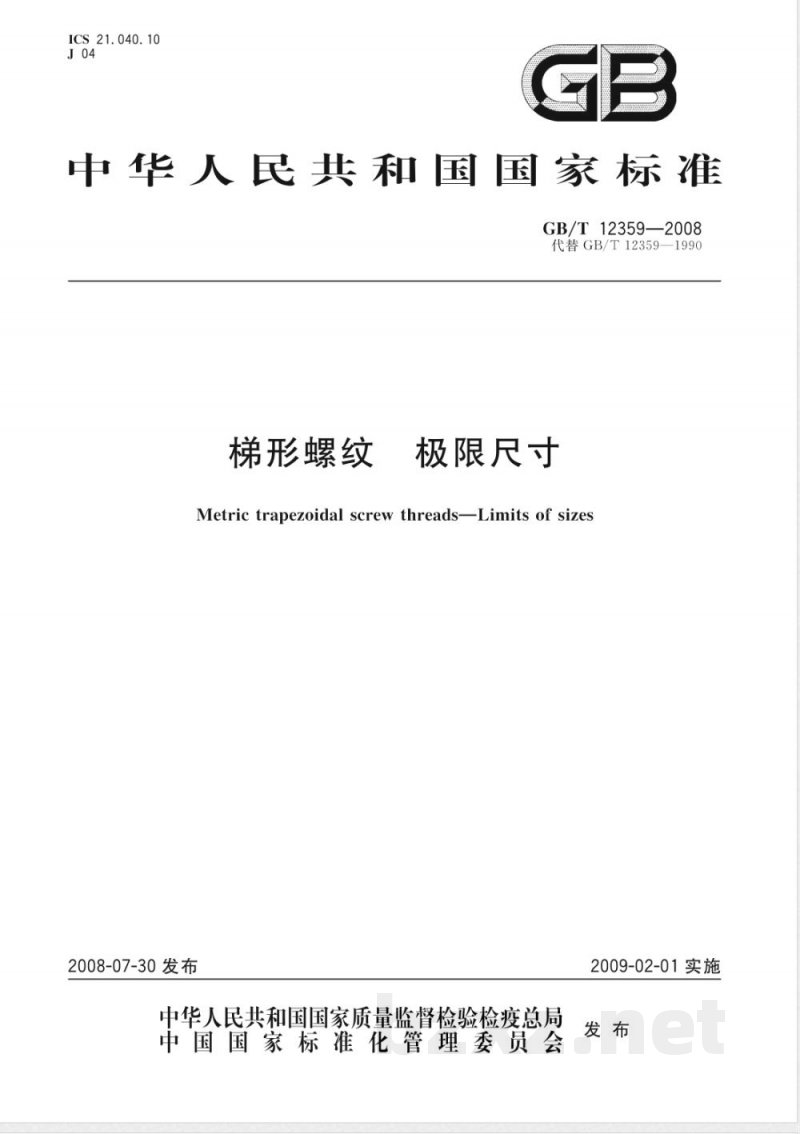

ICS 21. 040. 10
中华人民共和国国家标准　
GB/T12359—2008
代替GB/T12359—1990
梯形螺纹
极限尺寸
Metric trapezoidal screw threads-Limits of sizes2008-07-30发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-02-01实施

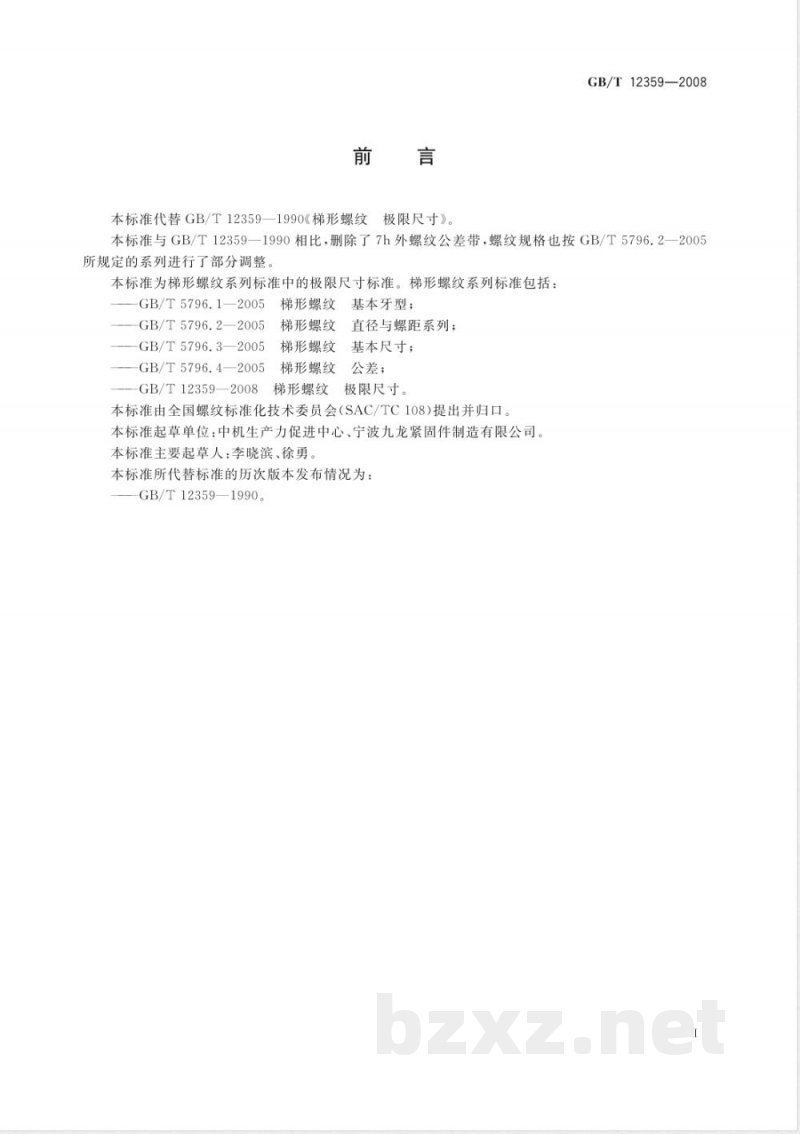

本标准代替GB/T12359—1990《梯形螺纹极限尺寸》。
GB/T12359—2008
本标准与GB/T12359—1990相比，删除了7h外螺纹公差带，螺纹规格也按GB/T5796.2—2005所规定的系列进行了部分调整
本标准为梯形螺纹系列标准中的极限尺寸标准。梯形螺纹系列标准包括：
GB/T5796.1—2005
GB/T5796.2—2005
GB/T5796.3—2005
GB/T5796.4—2005
GB/T12359—2008
梯形螺纹
梯形螺纹
梯形螺纹
梯形螺纹
梯形螺纹
基本牙型；
直径与螺距系列；
基本尺寸；
公差；
极限尺寸。
本标准由全国螺纹标准化技术委员会（SAC/TC108)提出并归口。本标准起草单位：中机生产力促进中心、宁波九龙紧固件制造有限公司。本标准主要起草人：李晓滨、徐勇本标准所代替标准的历次版本发布情况为：GB/T12359—1990。

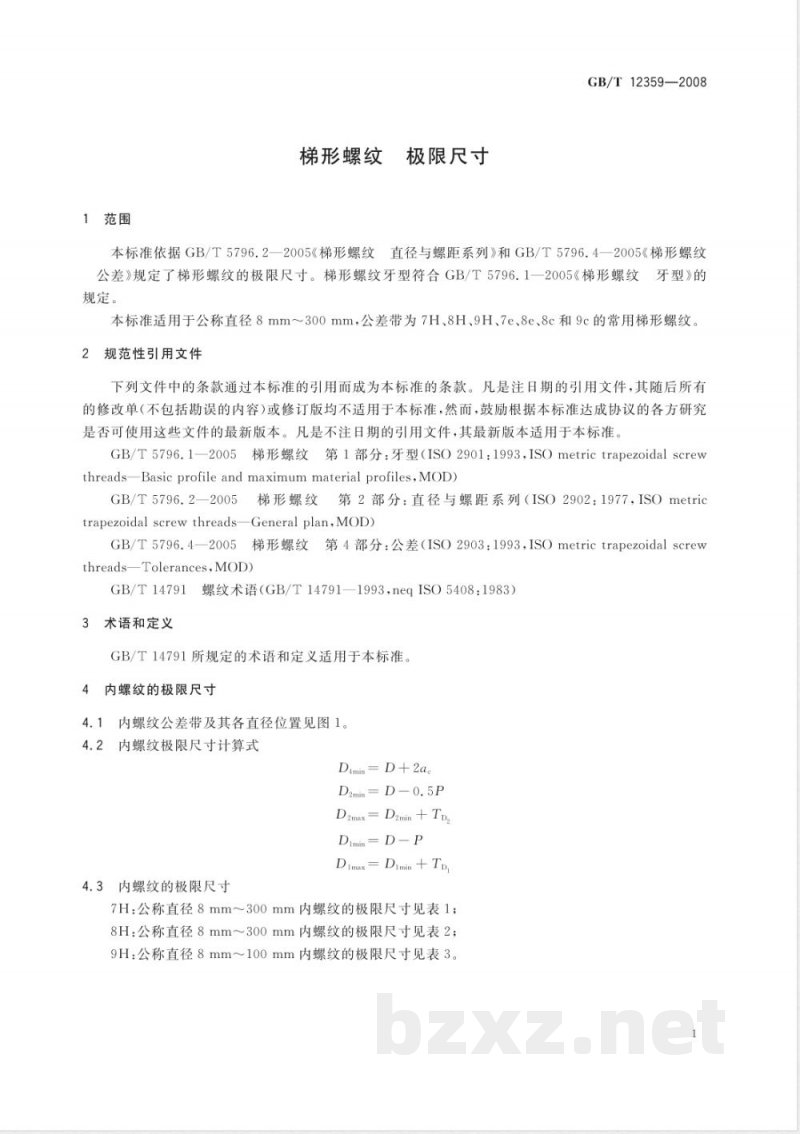

1范围
梯形螺纹
极限尺寸
GB/T12359—2008
本标准依据GB/T5796.2—2005《梯形螺纹直径与螺距系列》和GB/T5796.4—2005《梯形螺纹公差》规定了梯形螺纹的极限尺寸。梯形螺纹牙型符合GB/T5796.1一2005《梯形螺纹牙型》的规定。wwW.bzxz.Net
本标准适用于公称直径8mm～300mm，公差带为7H、8H、9H、7e、8e、8c和9c的常用梯形螺纹，规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T5796.1—2005梯形螺纹第1部分：牙型（ISO2901：1993,ISOmetrictrapezoidalscrewthreads-Basic profileand maximum material profiles,MOD)GB/T5796.2—2005梯形螺纹第2部分：直径与螺距系列（ISO2902：1977，ISOmetrictrapezoidal screw threads—General plan,MOD)GB/T5796.4—2005梯形螺纹第4部分：公差（ISO2903：1993，ISOmetrictrapezoidalscrewthreads—Tolerances, MOD)
GB/T14791螺纹术语（GB/T14791—1993neqISO5408：1983）3术语和定义
GB/T14791所规定的术语和定义适用于本标准。4内螺纹的极限尺寸
4.1内螺纹公差带及其各直径位置见图1。4.2内螺纹极限尺寸计算式
D4min= D+2ac
D2min = D- 0.5P
D2max=D2min +TD
Dimin = D-P
Dimax = Dimin + TD
4.3内螺纹的极限尺寸
7H：公称直径8mm～300mm内螺纹的极限尺寸见表1；8H：公称直径8mm～300mm内螺纹的极限尺寸见表2；9H：公称直径8mm～100mm内螺纹的极限尺寸见表3。1
GB/T12359—2008
D4min——内螺纹大径的最小值；D2max
—内螺纹中径的最大值；
D2min———内螺纹中径的最小值；Dimax——内螺纹小径的最大值；Dimin
一内螺纹小径的最小值；
—内螺纹中径公差；
--—内螺纹小径公差：
牙顶间隙。
1内螺纹公差带及其各直径位置
公称直径
7H内螺纹的极限尺寸
D2zmin
GB/T12359—2008
单位为毫米
GB/T12359—2008
公称直径
表1（续）
Deamin
单位为毫米
公称直径
表1(续）
Deamin
GB/T 12359—2008
单位为毫米
GB/T12359—2008
公称直径
表1(续）
单位为毫米
公称直径
表1(续）
12359—2008
单位为毫米
