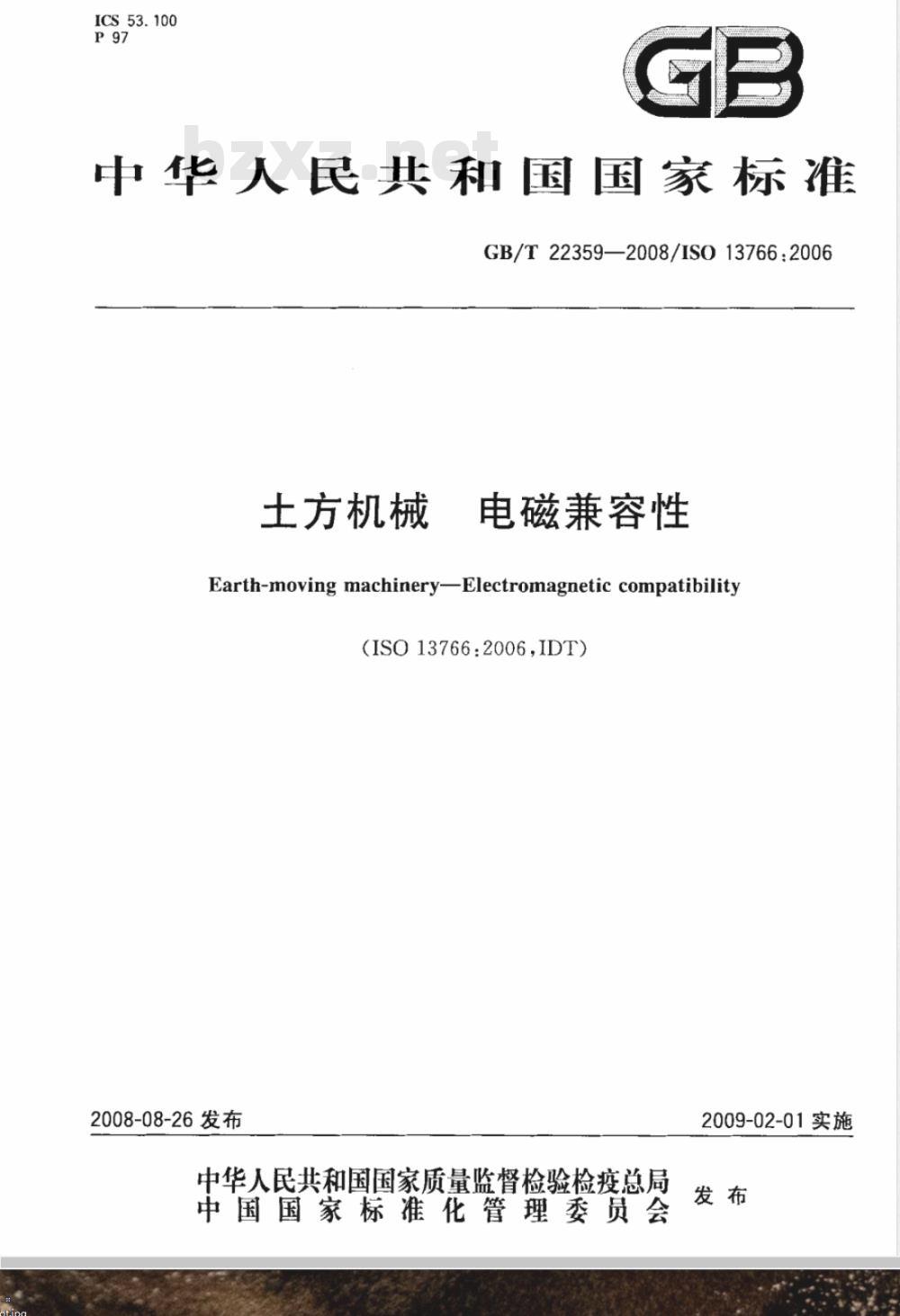

【国家标准(GB)】 土方机械 电磁兼容性

ICS 53.100
中华人民共和国国家标准
GB/T22359—2008/IS013766:2006土方机械
电磁兼容性
Earth-moving machinery-Electromagnetic compatibility(ISO13766:2006,IDT)
2008-08-26发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-02-01实施www.bzxz.net

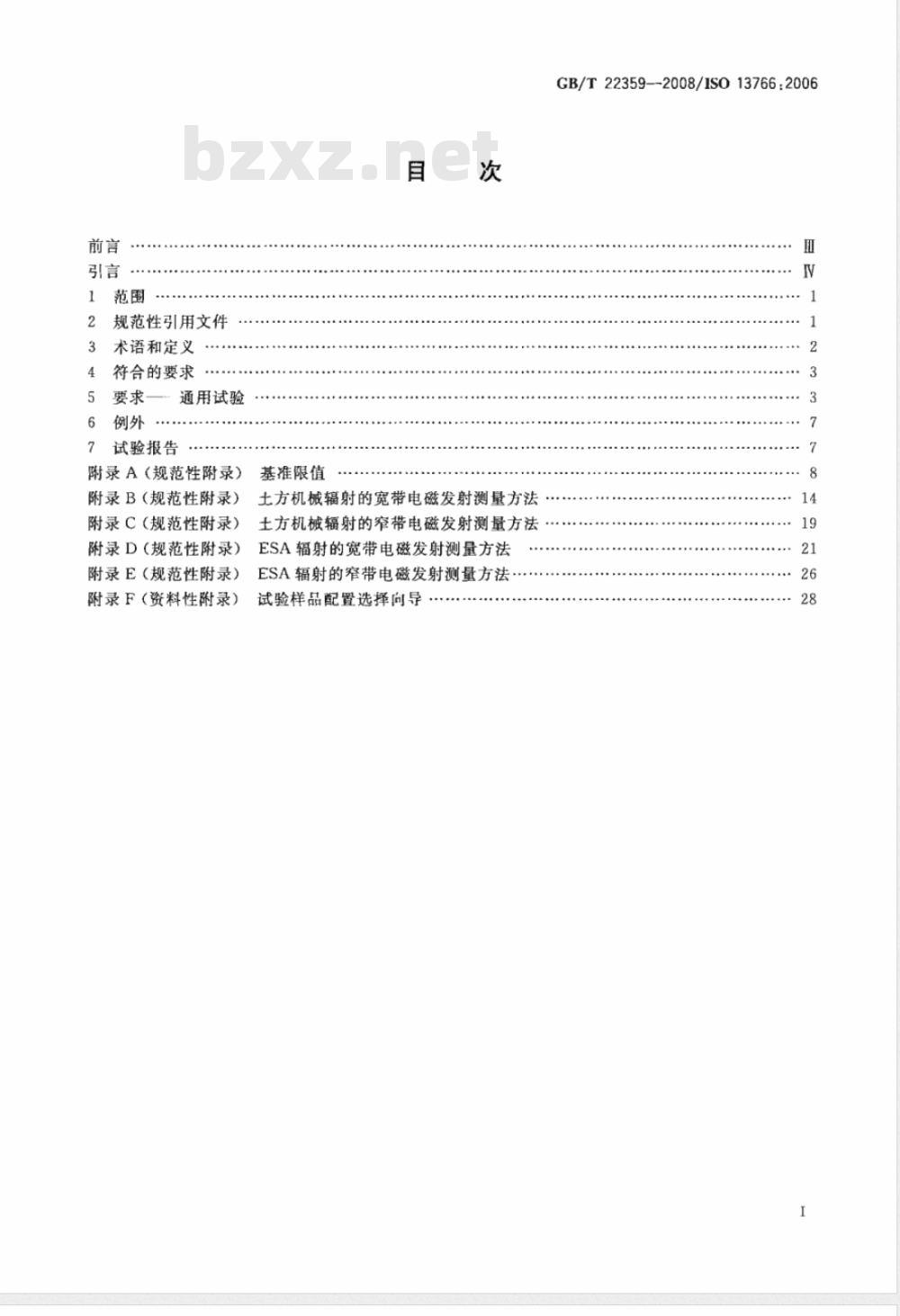

1范围
规范性引用文件
术语和定义
符合的要求
要求—
通用试验
试验报告
附录A（规范性附录）
附录B（规范性附录）
附录C（规范性附录）
附录D（规范性附录）
附录E（规范性附录）
附录F（资料性附录）
基准限值
土方机械辐射的宽带电磁发射测量方法土方机械辐射的窄带电磁发射测量方法ESA辐射的宽带电磁发射测量方法ESA辐射的窄带电磁发射测量方法：试验样品配置选择向导
GB/T22359--2008/IS013766:20068

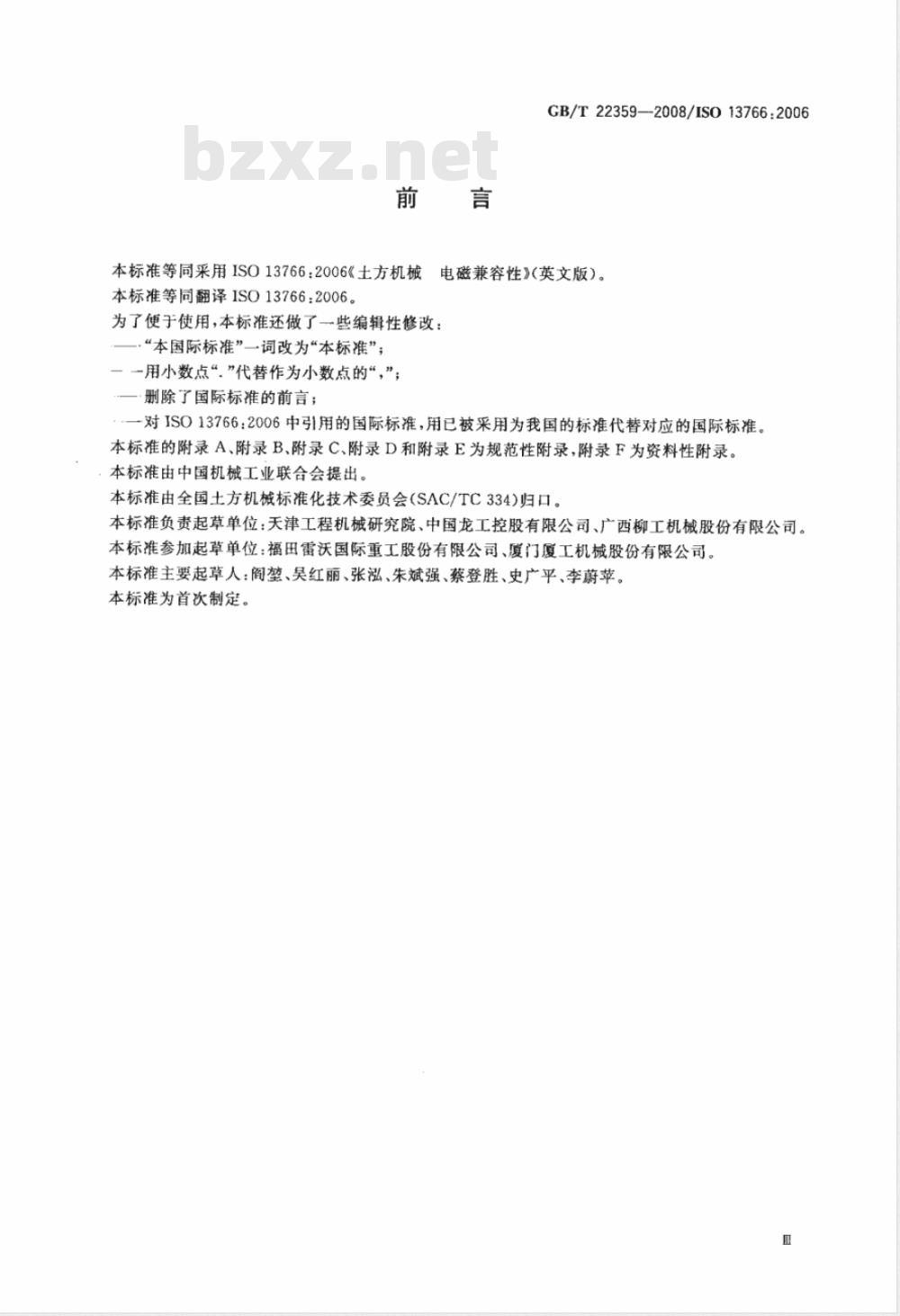

GB/T22359—2008/IS013766:2006本标准等同采用ISO13766：2006《土方机械成电磁兼容性》（英文版）。
本标准等同翻译ISO13766：2006。为了便于使用，本标准还做了一些编辑性修改：—.“本国际标准”一词改为“本标准”；一一用小数点“”代替作为小数点的“，”；—·删除了国际标准的前言；
：一对ISO13766：2006中引用的国际标准，用已被采用为我国的标准代替对应的国际标准。本标准的附录A、附录B、附录C、附录D和附录E为规范性附录,附录F为资料性附录。·本标准由中国机械工业联合会提出。本标准由全国土方机械标准化技术委员会(SAC/TC334)归口。本标准负责起草单位：天津工程机械研究院、中国龙工控股有限公司、广西柳工机械股份有限公司。本标准参加起草单位：福田雷沃国际重工股份有限公司、厦门厦工机械股份有限公司。本标准主要起草人：阎堃、吴红丽、张泓、朱斌强、蔡登胜、史广平、李蔚苹。本标准为首次制定。

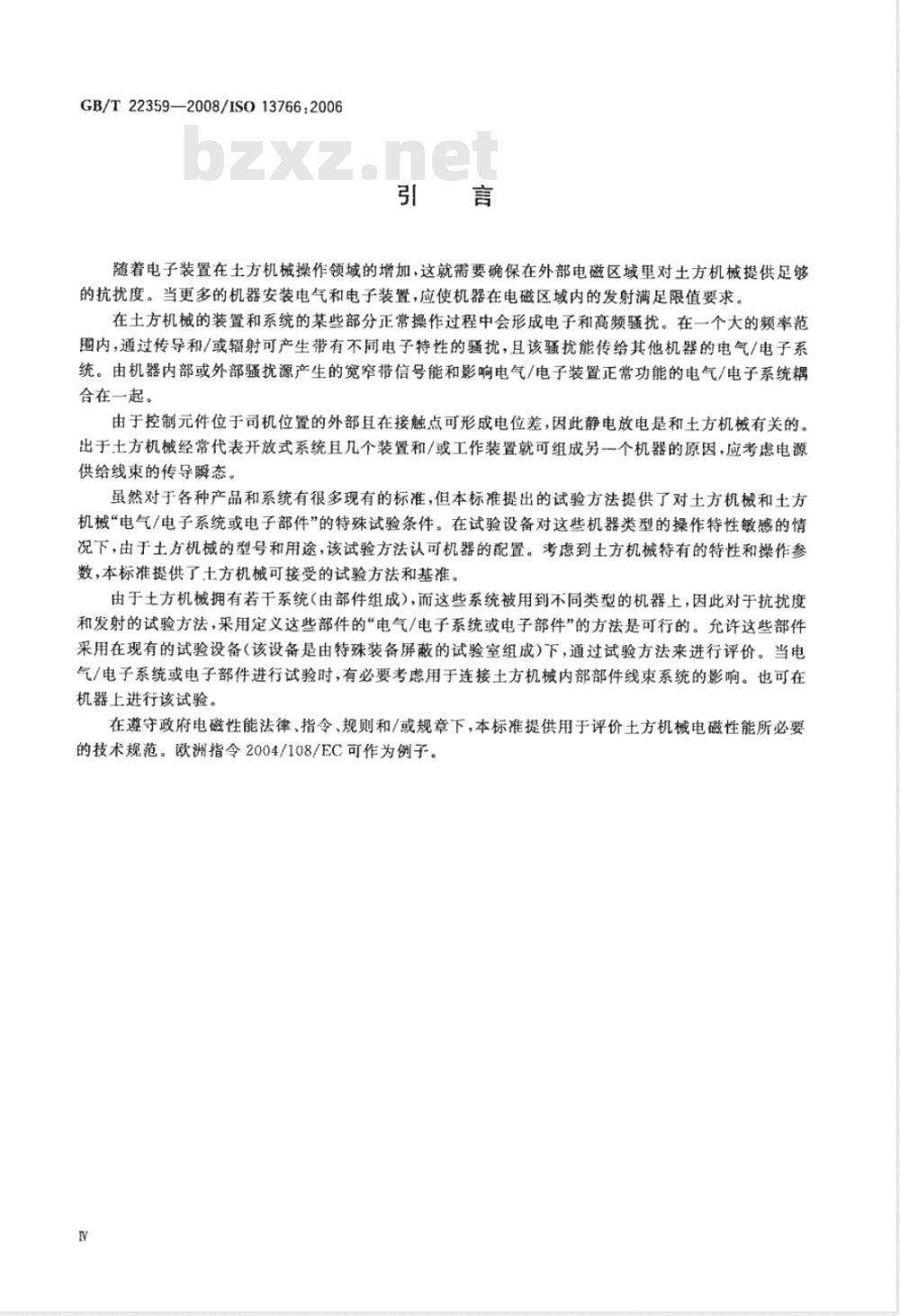

GB/T22359—2008/ISO13766:2006引言
随着电子装置在土方机械操作领域的增加，这就需要确保在外部电磁区域里对土方机械提供足够的抗扰度。当更多的机器安装电气和电子装置，应使机器在电磁区域内的发射满足限值要求。在土方机械的装置和系统的某些部分正常操作过程中会形成电子和高频骚扰。在一个大的频率范围内，通过传导和/或辐射可产生带有不同电子特性的骚扰，且该疆扰能传给其他机器的电气/电子系统。由机器内部或外部骚扰源产生的宽窄带信号能和影响电气/电子装置正常功能的电气/电子系统耦合在一起。
由于控制元件位于司机位置的外部且在接触点可形成电位差，因此静电放电是和土方机械有关的。出于土方机械经常代表开放式系统且几个装置和/或工作装置就可组成另一个机器的原因，应考虑电源供给线束的传导瞬态。
虽然对于各种产品和系统有很多现有的标准，但本标准提出的试验方法提供了对土方机械和土方机械“电气/电子系统或电子部件”的特殊试验条件。在试验设备对这些机器类型的操作特性敏感的情况下，由于土方机械的型号和用途，该试验方法认可机器的配置。考虑到土方机械特有的特性和操作参数，本标准提供了士方机械可接受的试验方法和基准。由于土方机械拥有若于系统（由部件组成），而这些系统被用到不同类型的机器上，因此对于抗扰度和发射的试验方法，采用定义这些部件的“电气/电子系统或电子部件”的方法是可行的。允许这些部件采用在现有的试验设备（该设备是由特殊装备屏蔽的试验室组成）下，通过试验方法来进行评价。当电气/电子系统或电子部件进行试验时，有必要考虑用于连接土方机械内部部件线束系统的影响。也可在机器上进行该试验。
在遵守政府电磁性能法律、指令、规则和/或规章下，本标准提供用于评价土方机械电磁性能所必要的技术规范。欧洲指令2004/108/EC可作为例子。1范围

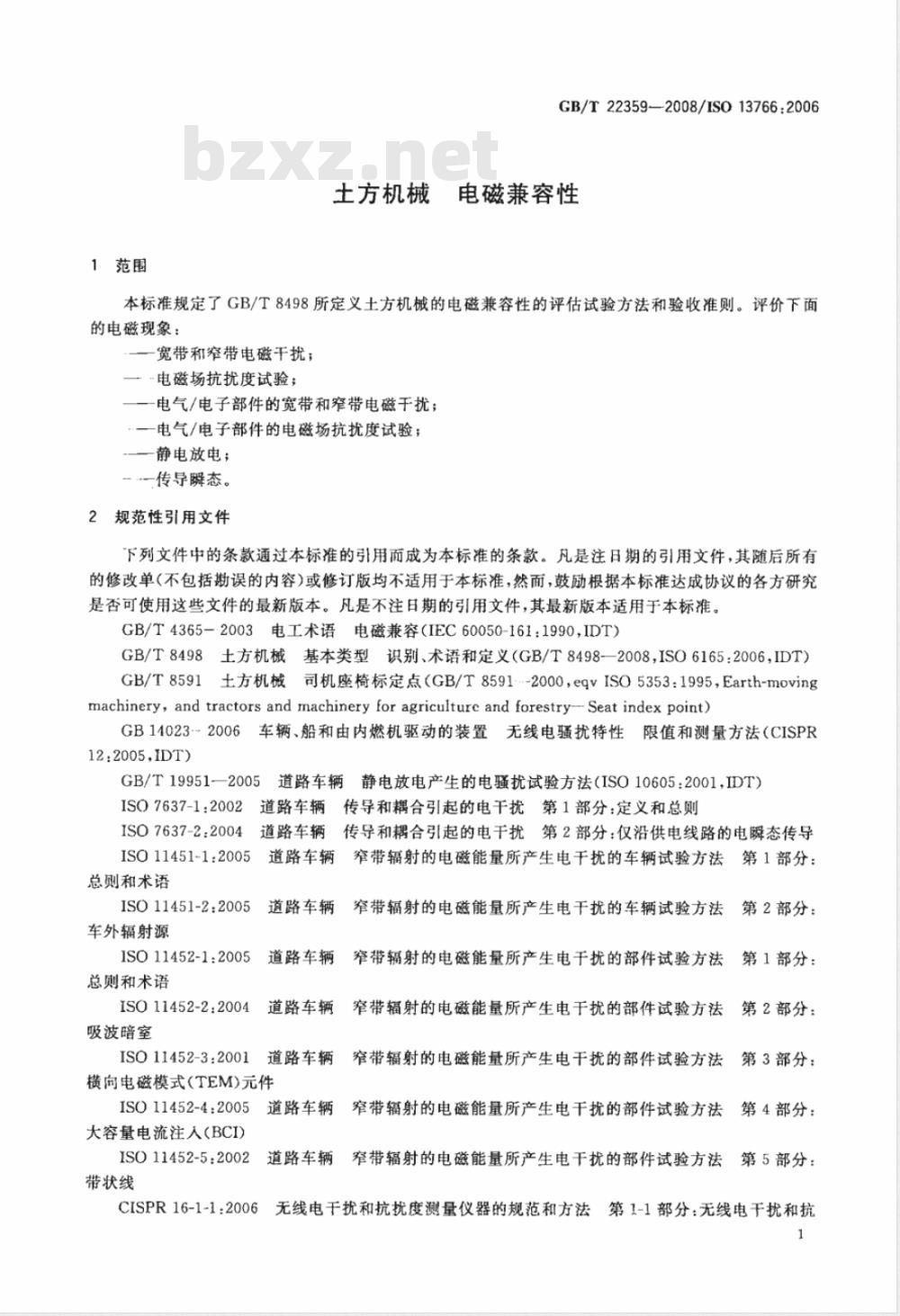

土方机械
GB/T22359—2008/IS013766:2006电磁兼容性
本标准规定了GB/T8498所定义土方机械的电磁兼容性的评估试验方法和验收准则。评价下面的电磁现象：
宽带和窄带电磁干扰；
一-电磁场抗扰度试验；
一电气/电子部件的宽带和窄带电磁干扰；.一电气/电子部件的电磁场抗扰度试验；-—静电放电；
—传导瞬态。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T4365-2003电工术语电磁兼容（IEC60050-161：1990，IDT）GB/T8498土方机械基本类型识别、术语和定义（GB/T8498—2008，ISO6165：2006IDT）GB/T8591土方机械司机座椅标定点（GB/T8591-2000，eqvISO5353：1995，Earth-movingmachinery, and tractors and machinery for agriculture and forestry-- Seat index point)GB140232006车辆、船和由内燃机驱动的装置无线电骚扰特性限值和测量方法（CISPR12:2005,IDT)
GB/T19951—2005道路车辆静电放电产生的电骚扰试验方法（ISO10605：2001IDT）ISO7637-1：2002道路车辆传导和耦合引起的电千扰第1部分：定义和总则ISO7637-2:2004
传导和耦合引起的电干扰第2部分：仅沿供电线路的电瞬态传导道路车辆
ISO 11451-1:2005
总则和术语
ISO 11451-2:2005
车外辐射源
ISO 11452-1:2005
总则和术语
ISO11452-2:2004
吸波暗室
道路车辆
道路车辆
道路车辆
道路车辆
ISO11452-3:2001道路车辆
横向电磁模式（TEM)元件
窄带辐射的电磁能量所产生电干扰的车辆试验方法第1部分：窄带辐射的电磁能量所产生电干扰的车辆试验方法窄带辐射的电磁能量所产生电于扰的部件试验方法窄带辐射的电磁能量所产生电于扰的部件试验方法窄带辐射的电磁能量所产生电干扰的部件试验方法第2部分：
第1部分：
第2部分：
第3部分：
ISO11452-4:2005道路车辆
窄带辐射的电磁能量所产生电干扰的部件试验方法第4部分：
大容量电流注人（BCI)
ISO11452-5:2002
2道路车辆窄带辐射的电磁能量所产生电干扰的部件试验方法第5部分：带状线
CISPR16-1-1:2006
无线电于扰和抗扰度测量仪器的规范和方法第1-1部分：无线电干扰和抗1
GB/T22359—2008/ISO13766:2006扰度测量仪器测量仪器
CISPR16-1-4:2004无线电干扰和抗扰度测量仪器的规范和方法第1-4部分：无线电干扰和抗扰度测量仪器辅助设备辐射干扰CISPR25：2002用于保护车载、船载及装置上接收机的无线电骚扰特性限值和测量方法
3术语和定义
下列术语和定义适用于本标准。3.1
electromagnetic compatibility电磁兼容性
土方机械、元件、电气/电子系统或电子部件在其电磁环境中能正常工作且不对该环境中任何事物构成不能承受的电磁骚扰的能力。注：改写GB/T4365---2003中161-01-07。3.2
电磁骚扰electromagneticdisturbance能降低土方机械、元件、电气/电子系统或电子部件性能的任何电磁现象。示例：电磁骚扰可能是电磁噪声、无用信号或者传播媒介自身的变化。注：改写GB/T4365—2003中161-01-05。3.3
电磁抗扰度electromagneticimmunity土方机械、元件、电气系统或电气子系统在特定的电磁干扰下不降低其性能的能力。注：改写GB/T4365—2003中161-01-20。3.4
electromagneticenvironment
电磁环境
存在于给定场所的所有电磁现象的总和。[GB/T4365—2003中161-01-01]
referencelimit
基准限值
生产应遵守的限值。
referenceantenna
基准天线
指定的具有首选测量数据的测量天线，例如当用基准天线测量信号强度等级与用其他任何天线测量信号强度等级不同时，该测量数据是优先采用的。3.7
宽带发射
broadbandemission
带宽大于某一特定测量设备或接收机带宽的发射。3.8
narrowband emission
窄带发射
带宽小于某一特定测量设备或接收机带宽的发射。3.9
电气/电子系统electrical/electronicsystem连同任何电气连接件，作为土方机械一部分的电气和/或电子元件或元件组。2
电气/电子部件electrical/electronicsabassemblyESA
GB/T22359--2008/IS013766:2006连带某相关电气连接件或配线，作为土方机械的一部分，执行一项或多项特定功能的电气和/或电子部件或元件组。
machinetype
机器类型
在下述几个基本方面没有差别的土方机械：-一结构形状；
一电气和/或电子元件的一般布置和一般配线布置；一-其设计组成的主要材料(如：钢、铝或玻璃纤维覆盖件）。3.12
ESA类型ESAtype
在下述几个基本方面没有差别的电气/电子部件：．一执行的功能；
一电气/电子元件的布置，如适用；.一壳体的主要材料。
静电放电electrostatic dischargeESD
具有不同静电电位的物体相互靠近或直接接触引起的静电电荷转移。[GB/T4365—2003中161-01-22］3.14
传导瞬态conductedtransients
瞬态源和接收机之间通过导体分布到机器电源配线内的瞬态电压或电流。4符合的要求
当机械邀照其最终目的运行时，土方机械及其电气/电子部件所应满足本标准的要求。本标准的用户可选择下列两种方式之一来证明符合本标准：a）如果电气/电子系统或电气部件符合本标准中适用的准则，且已根据电气部件给出的要求进行了安装，就满足了本标准的性能要求。作为一台整机，当满足了本标准的适用准则时，即满足了本标准的性能要求。若整机满足本b）
标准的性能要求，则电气/电子系统或电气部件不再需要测量。5要求——通用试验
5.1试验样品
试验样品可以是机器类型和/或ESA类型。由于单件试验样品的试验是用来判断相似土方机械的群体的性能，因此对发射和抗扰度的基准限值将更加严格，将发射限值线性降低20%，抗扰度限值提升25%，以计算由于土方机械或ESA类型的制造不同及其试验因素不同而引起的发射和抗扰度的变化以后在相似试验样品上做的试验，符合基准限值即可以认为满足本标准要求。对于静电放电和传导瞬态，基准限值对试验样品的所有试验均有效。3
GB/T22359—2008/IS01376620065.2抗扰度试验的附加要求
当试验样品满足5.5.2和5.8.2规定的抗扰度电平时，试验过程中不应有影响机器操作的骚扰发生。司机可通过转向、制动或牵引控制等方式对机器进行操作。同时由于机器部件的运动和功能状态的改变可使机器的操作失控、随机或无反应（即危险的机器工况）。采用附录F或相似的评价方法来确定是否存在任何使机器控制系统或ESA产生重大改变的电位时需做二次试验。电气/电子系统任何的修正或修改都将影响与本标准一致的发射或抗扰度。像监视器、报警器、计量器、灯和刮水器等辅助机器操作的，且不影响机器控制的ESA按照5.5.3和5.8.3中较低的抗扰度要求或按照5.5.2和5.8.2中较高的水平进行试验。像螺线管和继电器这样传统的（非活性半导体）控制系统仅需要满足5.5.3和5.8.3中降低的抗扰度要求。
5.3土方机械的宽带电磁发射辐射5.3.1测量方法
由使用此标准的用户从定义好的两个天线距离中任选一个，按附录B所示方法进行电磁辐射的测量。
5.3.2宽带基准限值
若按附录B所示方法，对距离天线10m土0.2m的土方机械进行测量，则在30MHz～75MHz的频带内，辐射基准限值应为34dB(μV/m)(50μV/m);在75MHz~400MHz的频带内，辐射基准限值应为34dB（μV/m）～45dB(μV/m）（50μV/m～180μV/m），在75MHz以上，基准限值随频率的对数(线性地）增加，如附录A的图A.1所示；在400MHz1000MHz频带内，基准限值保持恒定的45dB(μV/m)(180μV/m)。
若采用附录B所示方法，对距离天线3m土0.05m的土方机械进行测量，则在30MHz～75MHz的频带内，辐射基准限值应为44dB（μV/m）（160μV/m）；在75MHz~400MHz的频带内，辐射基准限值应为44dBμV/m）～55dB（μV/m）（160μV/m~562μV/m），在75MHz之上，基准限值随频率的对数（线性地)增加，如附录A的图A2所示；在400MHz1000MHz频带内，基准限值保持恒定的55dB(μV/m)(562μV/m)。
在试验样品上，测量值应至少比基准限值低2dB，以dB(μV/m)或μV/m形式表示。5.4土方机械的窄带电磁发射辐射5.4.1测量方法
由使用此标准的用户从定义好的两个天线距离中任选一个，按附录C所示方法进行电磁辐射的测量。
5.4.2窄带基准限值
若按附录C所示方法，对距离天线10m士0.2m的土方机械进行测量，则在30MHz～75MHz的频带内，辐射基准限值应为24dB(μV/m）（16μV/m）)；在75MHz～400MHz的频带内，辐射基准限值应为24dB（μV/m）～35dB（μV/m）（16μV/m～56μV/m），在75MHz之上，基准限值随频率的对数(线性地）增加，如图A.3所示；在400MHz～1000MHz频率之间，基准限值保持恒定的35dB(μV/m)(56μV/m）
若采用附录C所示方法，对距离天线3m士0.05m的土方机械进行测量，则在30MHz～75MHz的频带内，辐射基准限值应为34dB(μV/m）（50μV/m）；在75MHz～400MHz的频带内，辐射基准限值应为34dB（μV/m）～45dB（μV/m）（50μV/m～180μV/m），在75MHz之上，基准限值随频率的对数（线性地）增加，如图A，4所示；在400MHz～1000MHz频带内，基准限值保持恒定的45dB(μV/m）(180μV/m)。
GB/T22359-2008/IS013766:2006在试验样品中，测量值应至少比基准限值低2dB，以dB(μV/m)或μV/m形式表示。5.5土方机械对电磁辐射的抗扰度5.5.1试验方法
根据IS011451-1:2005和ISO11451-2:2005，用水平和垂直极化对土方机械进行电磁辐射的抗扰度试验。除了在不考虑系统驻波比率的情况下采用正向功率作为控制外，按ISO11451-1:2005进行传导抗扰度试验。
该传导试验可在吸波室内或通过其他类似的方法进行。基准点和相关操作模式的确定应视本标准规定的机器特性而定。确定以替代法和采用1kHz(见IS011451-1:2005）正弦波的80%调幅（AM）作为一种试验方法。来用表1的基准，在20MHz～1000MHz的频带内进行该试验。
应用两个天线位置中最小的。天线位置彼此大约成直角，天线指向机器电子控制部件最集中的位置。在每一个位置，天线都应被最先极化（水平或垂直），然后旋转90°再被极化并且重新试验。表1最大频率步长尺寸
频带/MHz
>20≤200
>200400
>400≤1000
线性步长/MHz
5.5.2土方机械用于运动控制的抗扰度基准限值对数步长/%
应用的基准限值为80V/m（未调制信号的均方根值）。试验调制信号的最大值应符合未调制试验信号的最大值。通过100V/m的场强（超出基准限值25%）来满足抗扰度的要求。如果合适的天线和试验设备不易得到，可采用频率在20MHz和60MHz之间的低场强。如果该减少的场强降低到24V/m（单一样品为30V/m）以下，对于这些频率应采用其他的ESA试验方法。5.5.3土方机械用于运动控制外功能的抗扰度基准限值（非活性控制半导体控制）应用的基准限值为24V/m（未调制信号的均方根值）。试验调制信号的最大值应符合未调制试验信号的最大值。通过30V/m的场强（超出基准限值25%）来满足抗扰度的要求。应满足5.2给出的抗扰度试验的一般要求。
对于在80V/m或100V/m下最初探测失效的频率仅需要在24V/m或30V/m下试验。5.6ESA的宽带电磁发射辐射
5.6.1测量方法
按附录D所示方法测量电磁干扰。5.6.2ESA宽带基准限值
若按附录D所示方法进行测量，在30.MHz～75MHz的频带内，辐射基准限值应为64dB(μV/m）～54dB(μV/m）（1600μV/m~~500μV/m），在30MHz频率以上该限值随频率的对数（线性地）下降；在75MHz~400MHz的频带内，该限值应为54dB(μV/m）~65dB(μV/m）(500μV/m~1800μV/m），在75MHz之上，该限值随频率的对数（线性地）增加，如图A.5所示；在400MHz～1000MHz频带内，该基准限值保持恒定在65dB(μV/m）（1800μV/m）。在试验样品上，测量值应至少比基准限值低2dB，以dB(μV/m）)或μV/m形式表示。5.7ESA的窄带电磁发射辐射
5.7.1测量方法
按附录E所示方法测量电磁干扰。5.7.2ESA窄带基准限值
若按附录E所示方法进行测量，在30MHz～75MHz的频带内，辐射基准限值应为54dB(μV/m）~5
GB/T22359—2008/IS013766:200644dB(μV/m）（500μV/m~~160μV/m），在30MHz频率以上该限值随频率的对数（线性地）下降；在75MHz~400MHz的频带内，该限值应为44dB（μV/m）~55dBμV/m）（160μV/m～562μV/m），在75MHz之上，该限值随频率的对数（线性地)增加，如图A.6所示；在400MHz～1000MHz频带内，该基准限值保持恒定在55dB(μV/m）（562μV/m）。在试验样品上，测量值应至少比基准限值低2dB，以dB(μV/m）或μV/m形式表示。5.8ESA对电磁辐射的抗扰度
5.8.1试验方法
对电磁场的ESA抗扰度试验，应用ISO11452-22004，ISO11452-3：2001，ISO11452-4：2005或ISO11452-5：2002定义的试验方法。除了在不考虑系统驻波比率的情况下采用正向功率作为控制外，按ISO11452-1：2005进行传导抗扰度试验。选择的组合应覆盖20MHz～1000MHz频带。确定采用1kHz正弦波（见ISO11452-1：2005）的80%调幅（AM)的替代方法作为试验方法。5.8.2ESA抗扰度基准限值
基准限值适用于未调制信号的均方根值，调制试验信号的最大值应符合未调制试验信号的最大值。若按1SO11452-111452-5进行试验，抗扰度基准限值如下：-150mm带状线试验方法（IS011452-5：2002）为80V/m；—横电磁波(TEM)小室试验方法（ISO)11452-3：2001)限值为80V/m；—大电流注入（BCI)试验方法(ISO11452-4:2005）限值为80mA；辐射场（吸波室）试验方法（ISO11452-2：2004）限值为80V/m。功能状态等级A适用于所有的试验。对于试验样品基准限值增加25%。应用在土方机械上ESA不应发生任何不允许的功能性改变。关于不允许的功能性改变的进一步说明见5.2。5.8.3不控制机器运动的ESA或ESA功能元件的基准限值基准限值适用于未调制信号的均方根值。调制试验信号的最大值应符合未调制试验信号的最大值。若按ISO11452-1～11452-5进行试验，抗扰度基准限值如下：-150mm带状线试验方法（IS011452-5：2002）为24V/m；-..-横电磁波（TEM)小室试验方法(ISO11452-3：2001)限值为24V/m；大电流注人（BCI)试验方法（ISO11452-4：2005）限值为24mA；辐射场（吸波室）试验方法（ISO11452-22004）限值为24V/m。如果ESA通过了5.8.2中更高的水平，在本区域内减少的水平下不需要进行试验。功能状态等级A适用于所有的试验。对于试验样品基准限值增加25%。应用在土方机械上ESA不应发生任何不允许的功能性改变。关于不允许的功能性改变的进一步说明见5.2。5.9静电放电（ESD）
5.9.1试验方法
在标准使用中可能存在ESD的场合里（如通过司机触摸的方式），用GB/T19951给出的方法作为土方机械或部件的测量方法。
5.9.2基准限值
GB/T19951一2005中表B.1试验等级IV（8kV接触放电或15kV空气放电）适用于本标准。5.10传导瞬态
5.10.1通则
对于仅通过配线系统连接到土方机械上的远程ESA，产生的脉冲会激发电路和影响土方机械上的其他ESA或部件，因此要求得到ESA和土方机械的关于辐射和磁化率的最小值。5.10.2试验方法
用ISO7637-1：2002和ISO7637-2：2004中所描述的方法作为试验方法。为了传导瞬态的试验，可将ESA安装在土方机械上。
5.10.3基准限值
GB/T22359—2008/ISO13766:2006对于12V的系统按ISO7637-2:2004中表A.1的级别Ⅲ进行试验，对于24V的系统按ISO76372:2004中表A.2的级别Ⅲ进行试验。为了避免ESA和/或土方机械的误操作，对于每一种ESA，都应增加关于其正确安装方式和与土方机械或其装置连接的描述。
6例外
按第5章所述的要求，下面的例外是有效的：a）在土方机械或电气/电子系统或不包含运行频率在9kHz以上的电子振荡器的ESA情况下，认为符合5.4和5.7的要求。
b）应用以下1)和2)所描述的电气/电子系统或ESA的土方机械需要进行抗扰度试验，所有其他的土方机械认为符合5.5、5.8、5.9和5.10的要求：1）受直接控制和土方机械功能状态变换用的电气/电子系统或ESA；由于电磁骚扰而导致危险的机器操作时，用于给司机提供反馈的电气/电子系统或ESA。2）
c）仅是给司机提供便利的ESA（例如收音机或空调)不需要抗扰度试验，且认为符合5.5、5.8、5.9和5.10的要求。
d》关于收音机或电话发射机不需要做特殊的试验。土方机械制造商应在操作手册中指明适用于土方机械上安装和操作的收音机、电话或其他的发射机(如果有)的注意事项。7试验报告
若编制试验报告，应包括如下信息：a）
依据3.11或3.12对试验样品进行描述（机型，电气/电子部件或独立技术单元识别）；对试验设备或试验地点的描述或分类；b）
仪表的描述或仪表所满足的标准；c)
根据5.3.2得出土方机械的宽带电磁发射级别；d)
根据5.4.2得出土方机械的窄带电磁发射级别；f)
根据5.5.2和5.5.3标识出土方机械功能控制的某一失效；根据5.6.2得出ESA的宽带电磁干扰水平；h）
根据5.7.2得出ESA的窄带电磁干扰水平；i)
根据5.8.2和5.8.3标识出会影响土方机械控制的ESA显示出的功能控制的失效；标识出不符合5.9.2的部件；
标识出不符合5.10.2的部件。
