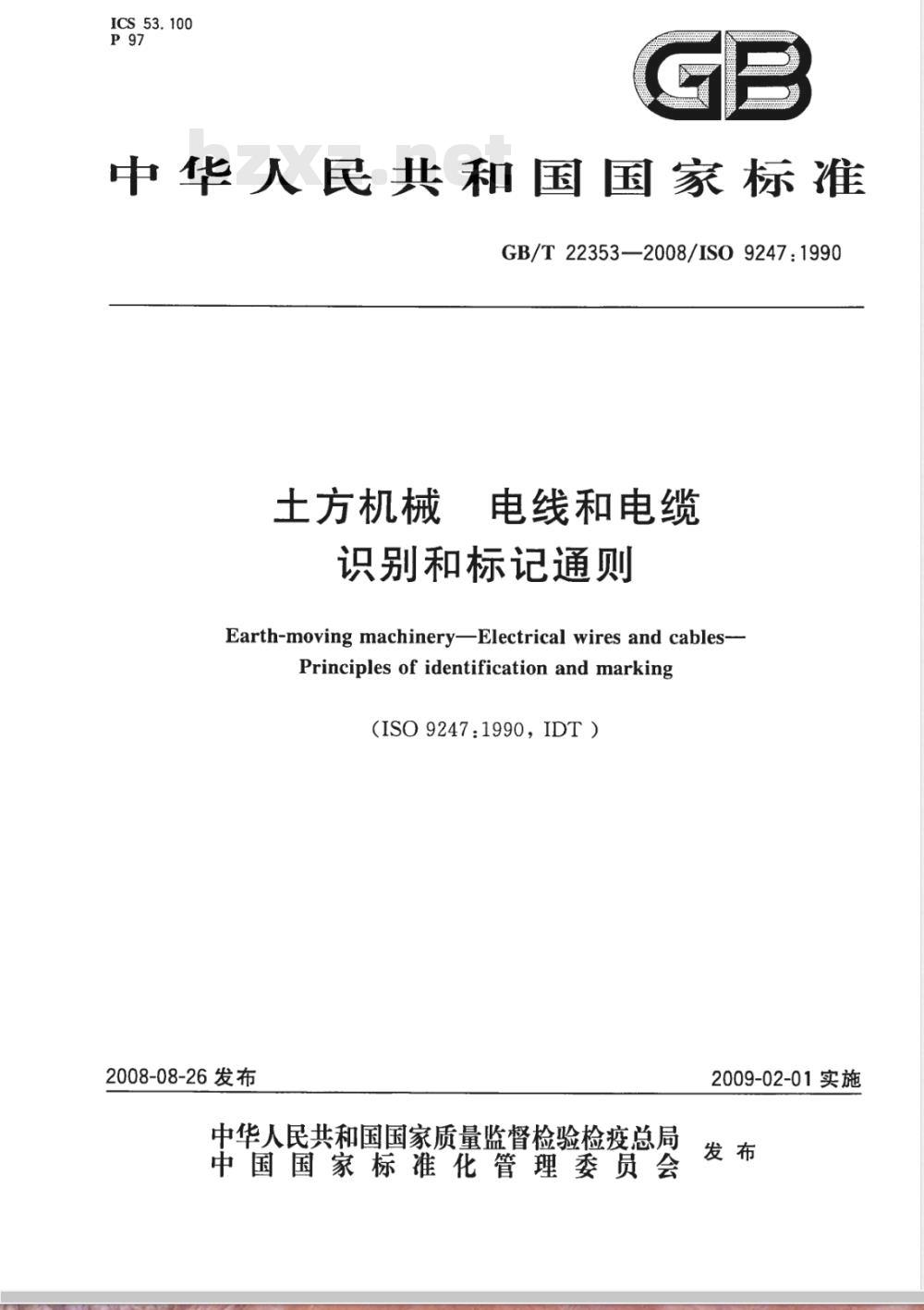

ICS53.100
中华人民共和国国家标准
GB/T22353—2008/IS09247:1990土方机械
电线和电缆
识别和标记通则
Earth-moving machineryElectrical wires and cables--Principles of identification and marking（ISO 9247:1990，IDT）
2008-08-26发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-02-01实施

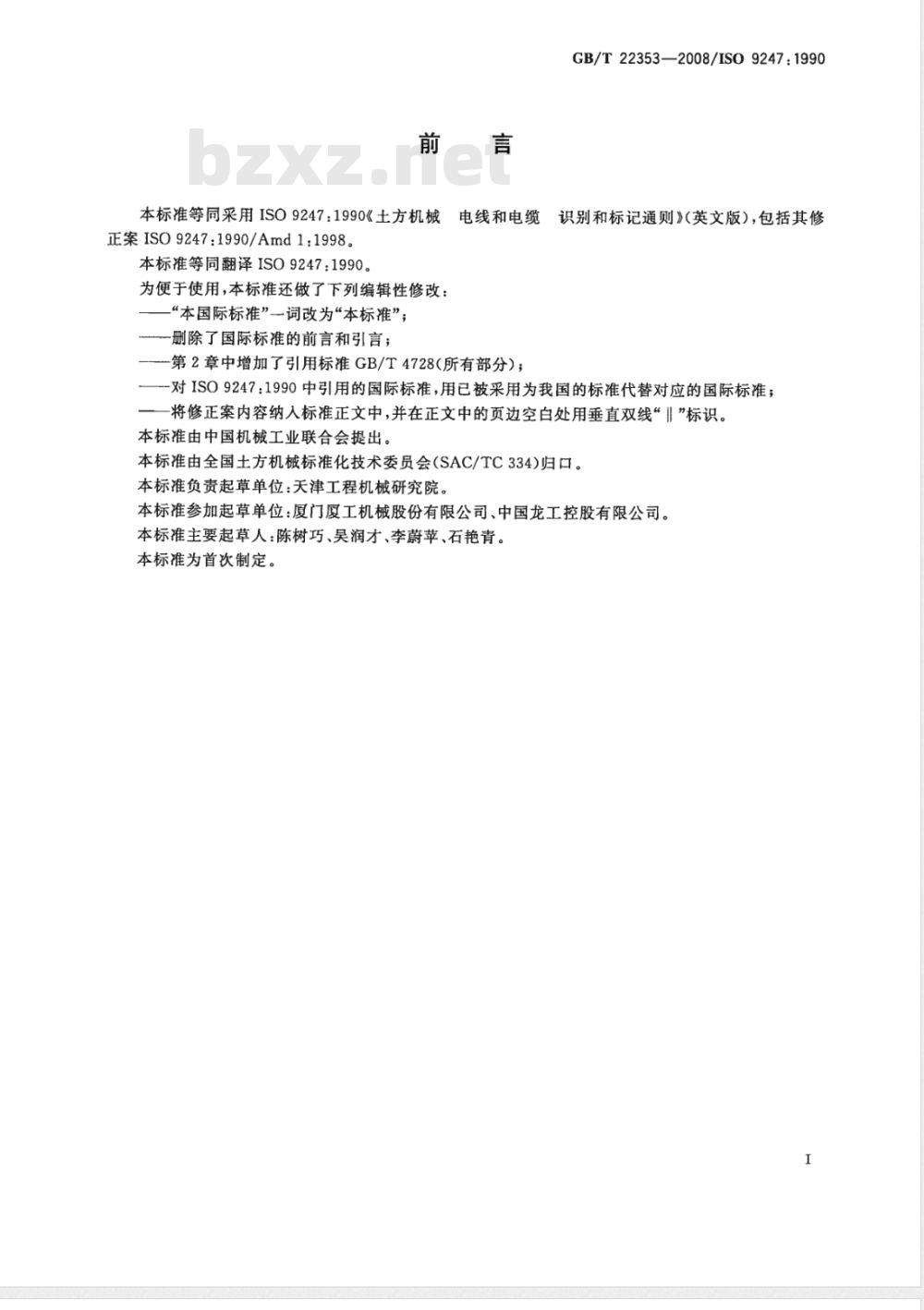

本标准等同采用ISO9247：1990《土方机械正案ISO9247:1990/Amd1：1998。本标准等同翻译ISO9247：1990。为便于使用，本标准还做了下列编辑性修改：“本国际标准”一词改为“本标准”；一删除了国际标准的前言和引言；电线和电缆
—第2章中增加了引用标准GB/T4728（所有部分）；GB/T22353—2008/IS09247：1990识别和标记通则》(英文版），包括其修一对ISO9247：1990中引用的国际标准，用已被采用为我国的标准代替对应的国际标准；将修正案内容纳入标准正文中，并在正文中的页边空白处用垂直双线“”标识。本标准由中国机械工业联合会提出。本标准由全国土方机械标准化技术委员会(SAC/TC334)归口。本标准负责起草单位：天津工程机械研究院。本标准参加起草单位：厦门厦工机械股份有限公司、中国龙工控股有限公司。本标准主要起草人：陈树巧、吴润才、李蔚苹、石艳青。本标准为首次制定。免费标准下载网bzxz

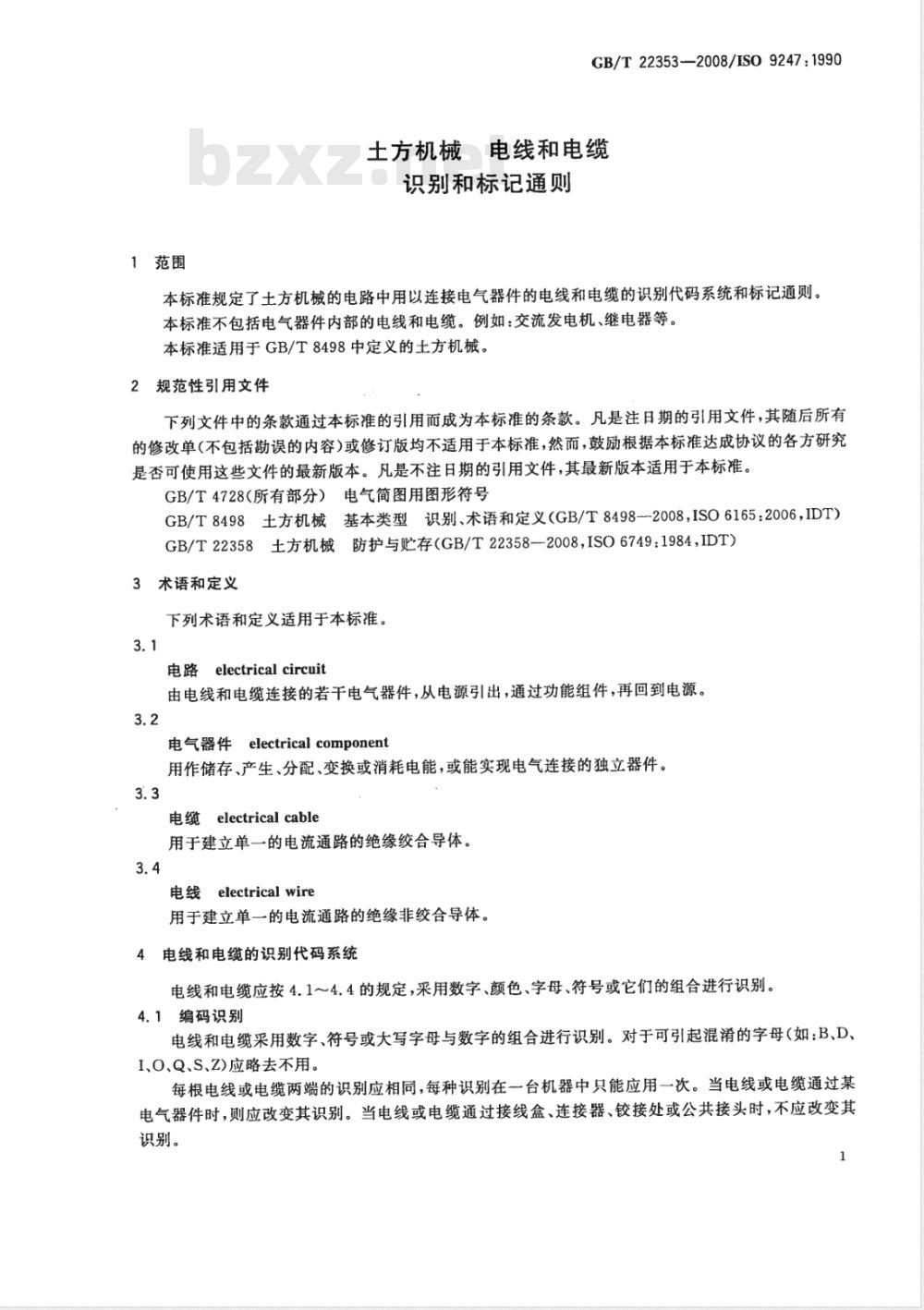

1范围
GB/T22353-—2008/ISO9247:1990电线和电缆
土方机械
识别和标记通则
本标准规定了土方机械的电路中用以连接电气器件的电线和电缆的识别代码系统和标记通则。本标准不包括电气器件内部的电线和电缆。例如：交流发电机、继电器等。本标准适用于GB/T8498中定义的土方机械。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T4728（所有部分）电气简图用图形符号GB/T8498土方机械基本类型识别、术语和定义（GB/T8498--2008，ISO6165:2006，IDT）GB/T22358土方机械防护与贮存(GB/T22358-2008ISO6749:1984，IDT)3术语和定义
下列术语和定义适用于本标准。3.1
电路electrical circuit
由电线和电缆连接的若干电气器件，从电源引出，通过功能组件，再回到电源。3.2
电气器件electrical component用作储存、产生、分配、变换或消耗电能，或能实现电气连接的独立器件。3.3
电缆electrical cable
用于建立单一的电流通路的绝缘绞合导体。3.4
电线electricalwire
用于建立单一的电流通路的绝缘非绞合导体。4电线和电缆的识别代码系统
电线和电缆应按4.1～4.4的规定，采用数字、颜色、字母、符号或它们的组合进行识别。4.1编码识别
电线和电缆采用数字、符号或大写字母与数字的组合进行识别。对于可引起混淆的字母（如：B、D、I、O、Q、S、Z)应略去不用。
每根电线或电缆两端的识别应相同，每种识别在一台机器中只能应用一次。当电线或电缆通过某电气器件时，则应改变其识别。当电线或电缆通过接线盒、连接器、铰接处或公共接头时，不应改变其识别。

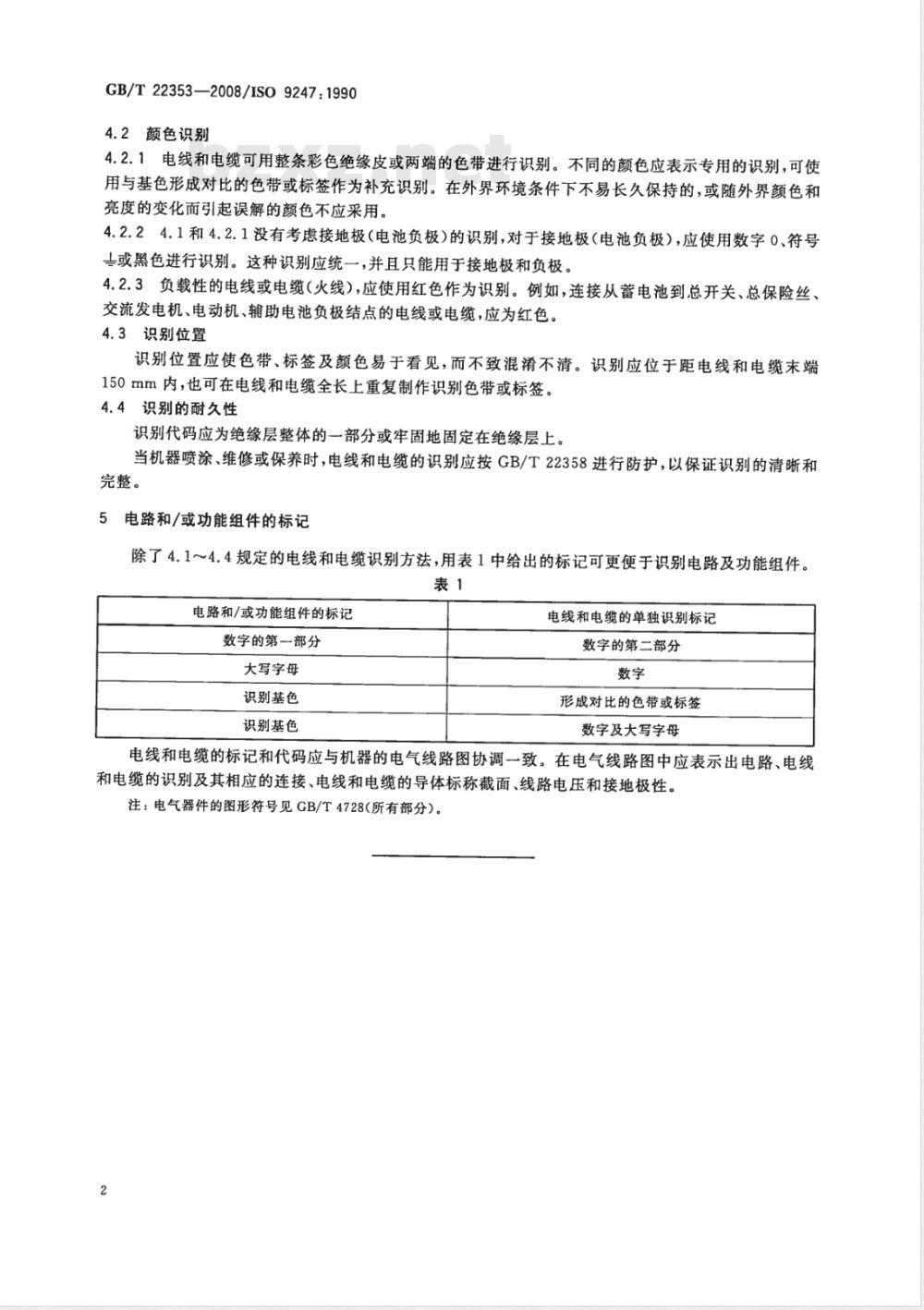

GB/T22353—2008/ISO9247:19904.2颜色识别
4.2.1电线和电缆可用整条彩色绝缘皮或两端的色带进行识别。不同的颜色应表示专用的识别，可使用与基色形成对比的色带或标签作为补充识别。在外界环境条件下不易长久保持的，或随外界颜色和亮度的变化而引起误解的颜色不应采用。4.2.24.1和4.2.1没有考虑接地极（电池负极）的识别，对于接地极（电池负极），应使用数字0、符号十或黑色进行识别。这种识别应统一，并且只能用于接地极和负极。4.2.3负载性的电线或电缆（火线），应使用红色作为识别。例如，连接从蓄电池到总开关、总保险丝、交流发电机、电动机、辅助电池负极结点的电线或电缆，应为红色。4.3识别位置
识别位置应使色带、标签及颜色易于看见，而不致混淆不清。识别应位于距电线和电缆末端150mm内，也可在电线和电缆全长上重复制作识别色带或标签。4.4识别的耐久性
识别代码应为绝缘层整体的一部分或牢固地固定在绝缘层上。当机器喷涂、维修或保养时，电线和电缆的识别应按GB/T22358进行防护，以保证识别的清晰和完整。
5电路和/或功能组件的标记
除了4.1～4.4规定的电线和电缆识别方法，用表1中给出的标记可更便于识别电路及功能组件。表1
电路和/或功能组件的标记
数字的第一部分
大写字母
识别基色
识别基色
电线和电缆的单独识别标记
数字的第二部分
形成对比的色带或标签
数字及大写字母
电线和电缆的标记和代码应与机器的电气线路图协调一致。在电气线路图中应表示出电路、电线和电缆的识别及其相应的连接、电线和电缆的导体标称截面、线路电压和接地极性。注：电气器件的图形符号见GB/T4728（所有部分）。2

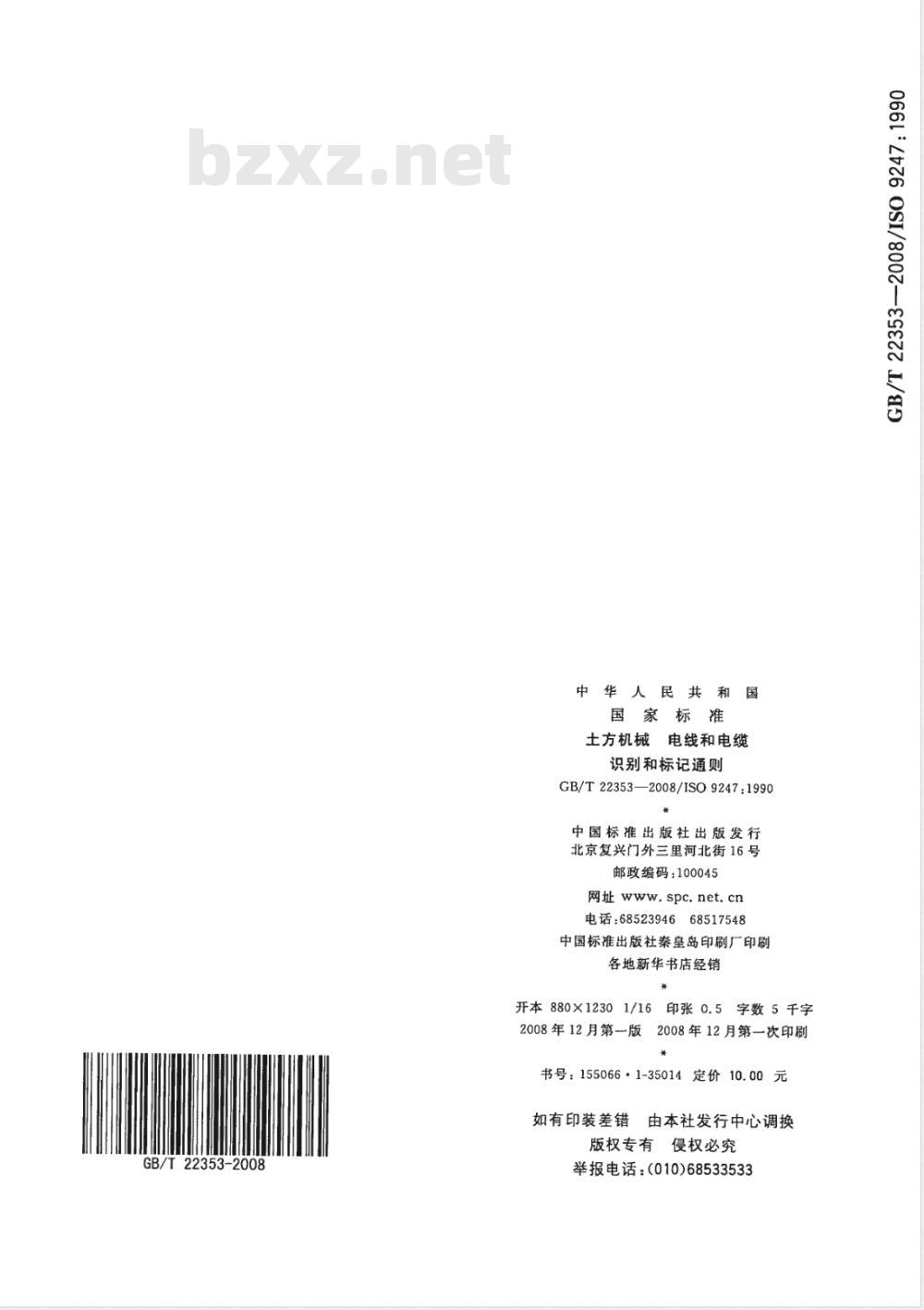

GB/T22353-2008
