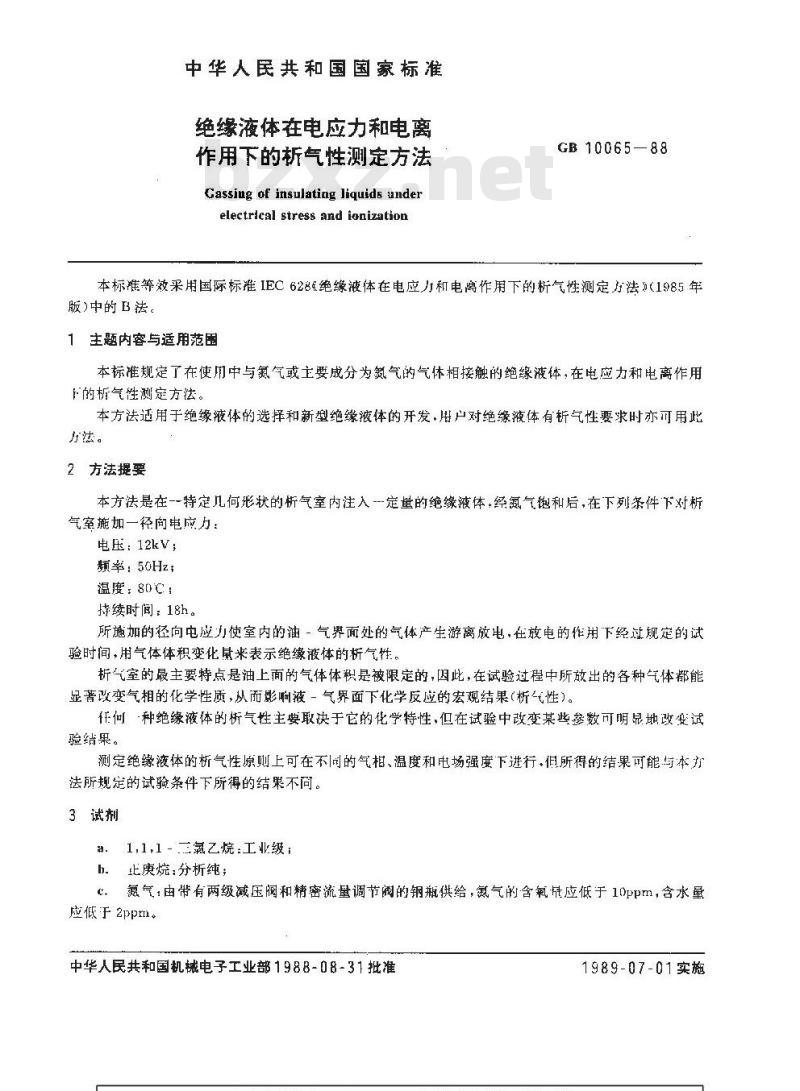

中华人民共和国国家标准
绝缘液体在电应力和电离
作用下的析气性测定方法
Gassing of insulating liquids underelectrical stress and ionizationGB10065—88
本标准等效采用国际标准IEC628绝缘液体在电应力和电离作用下的析气性测定力法》（1985年腋)中的B法。
1主题内容与适用范围
本标准规定了在使用中与氮气或主要成分为氮气的气体相接触的绝缘液体，在电应力和电离作用F的析气性测定方法。
本方法适用于绝缘液体的选择和新型绝缘液体的开发，用户对绝缘液体有析气性要求时亦可用此方法。
2方法提要
本方法是在--持定几何形状的析气室内注入-定量的绝缘液体，经氮气饱和后，在下列条件下对析气室施加一径向电应力：
电压：12kV;
频率：50Hz
温度：80℃：
持续时间：18h。
所施加的径向电应力使室内的油一气界面处的气体产生游离放电，在放电的作用下经过规定的试验时间，用气体体积变化米表示绝缴液体的析气性。析气室的最主要特点是油上面的气体体积是被限定的，四此，在试验过程中所放出的各种气体都能显著改变气相的化学性质，从而影响液－气界面下化学反应的宏观结果（析气性）。任何-种绝缘液体的析气性主要取决于它的化学特性，但在试验中改变某些参数可明显地改变试验果。
测定绝缘液体的析气性原则上可在不间的气相、温度和电场强度下进行，但所得的结果可能与本方法所规定的试验条件下所得的结果不同。3试剂
a.1,1,1 -三氯乙烷:工业级；
h.止庚烷：分析纯；
氮气：由带有两级减压阀和精密流量调节阀的钢瓶供给，氮气的含氧应低于10ppm，含水量应低于2ppm。bZxz.net
中华人民共和国机械电子工业部1988-08-31批准1989-07-01实施
4仪器

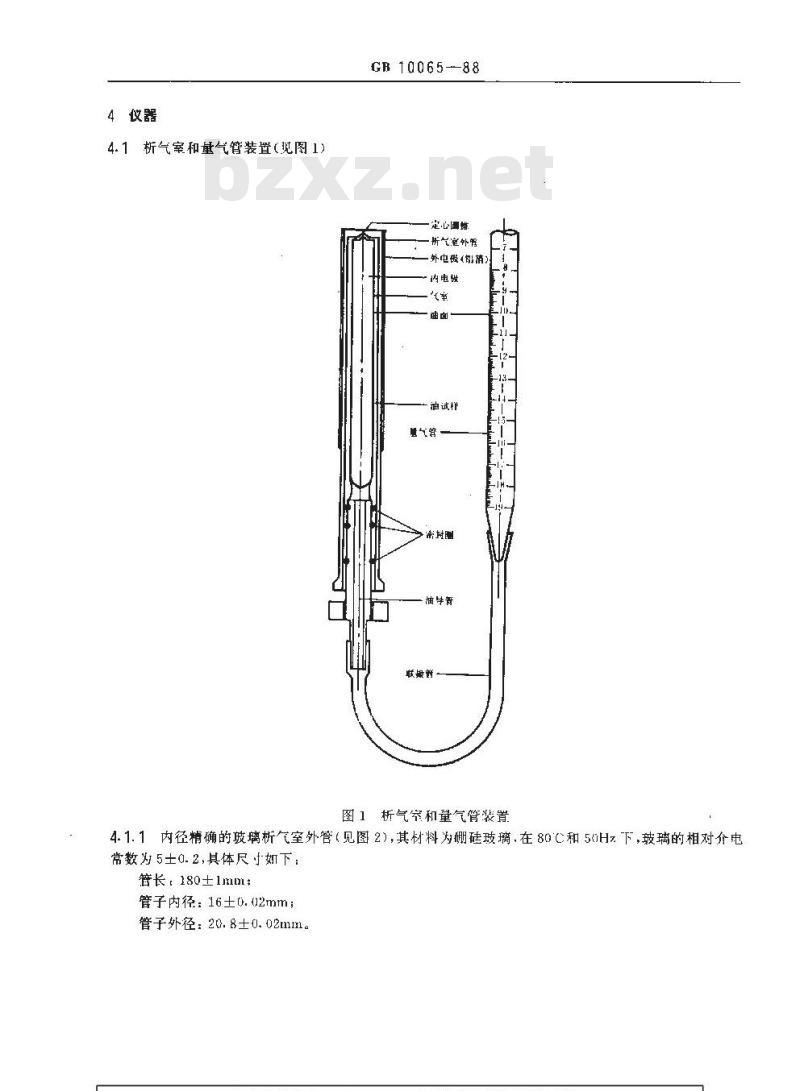

4.1析气案和量气管装置（现图1）GR 10065-88
定心国牌
斯气室外管
外电摄（部箔）
内电话
油试样
睡气管
联最臂
图1析气案和量气管装置
4. 1. 1 内径精确的豉璃析气室外管(见图 2),其材料为測硅璃,在80C和 50Hz 下,玻璃的相对介电常数为5士0.2,其体尺于如下：
管长：180±1mm
管子内径：16±0.02mm；
管子外径：20.8±0.02mm。
「邮故大
GB10065-:88

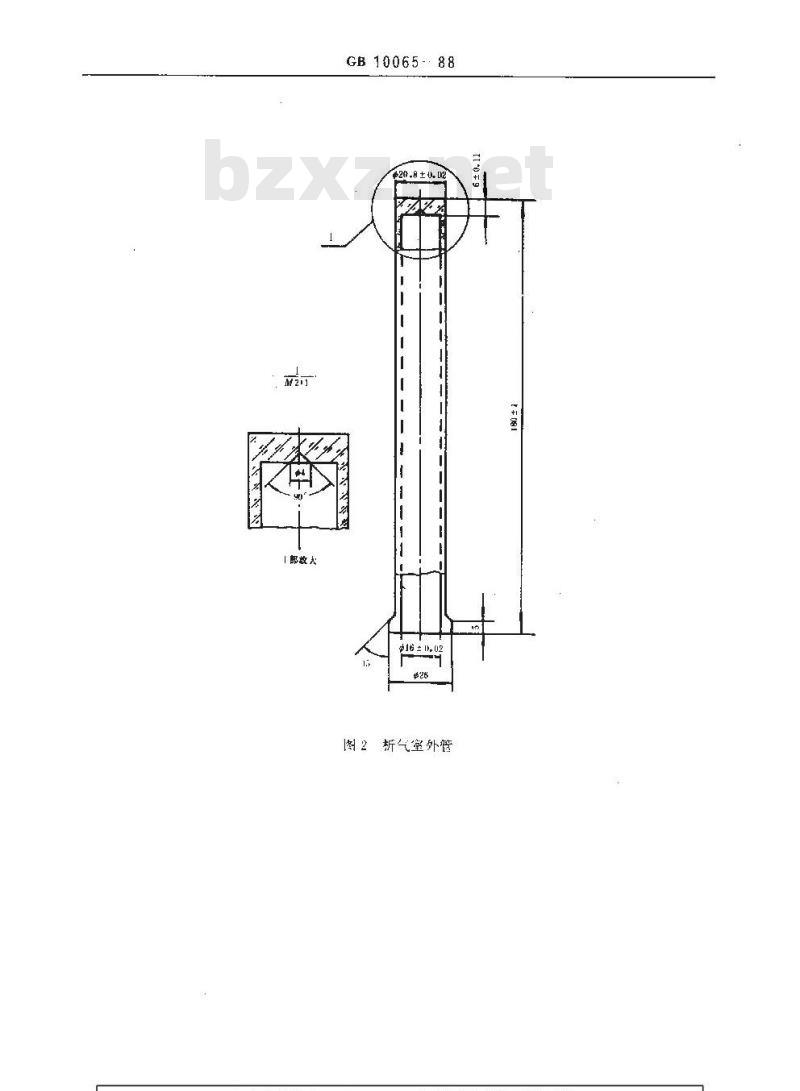

图2折气室外管
GB10065—88
512 ± 0. 02
管子的内表面经火焰抛光，外表面经研磨和机械抛光.管子上端熔爆着一个经机械抛光到透明的平底，底厚度为6士0.1rnin，底的材料和管子的相同，底面垂直于管子的轴线。管底中心上有一个直径为4mm的小圆锥坑，圆锥顶角为90°。管子的开口端外沿有一个熔接的被璃小凸缘

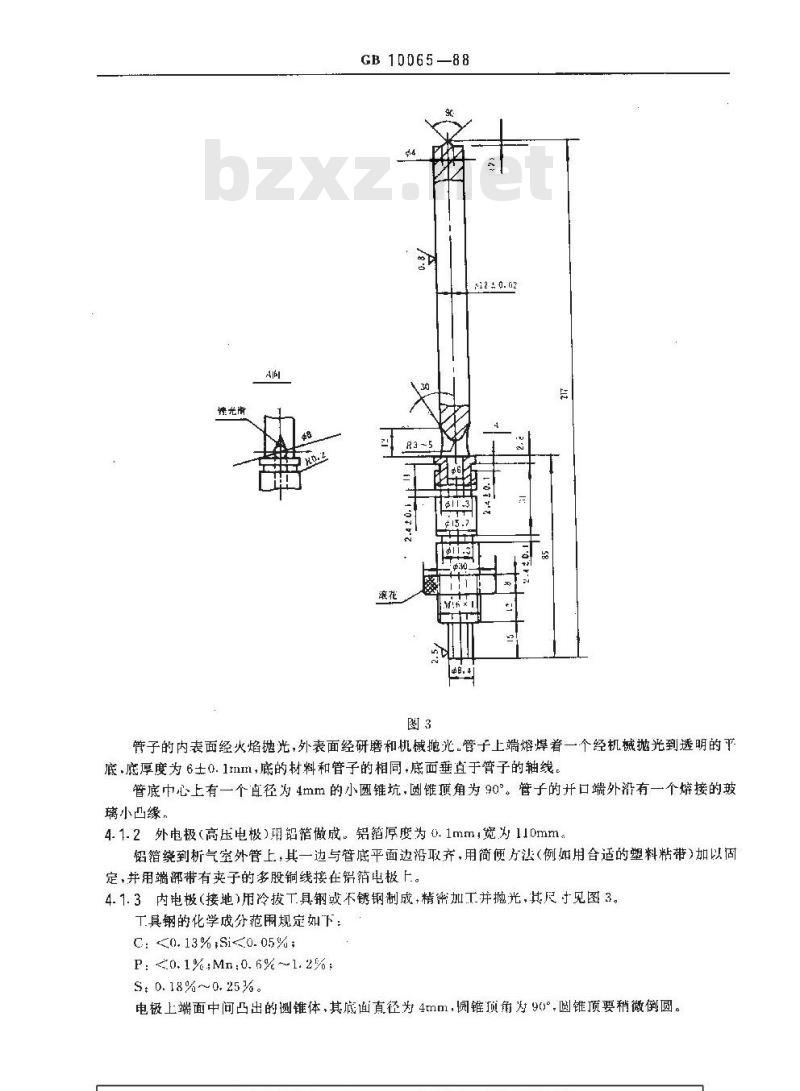

4.1.2外电极（高压电极）用铅箔做成。铝箔厚度为0.1mm，宽为110mm。铅箔绕到析气室外管上，其一边与管底平面边沿取齐，用简便方法（例如用合适的塑料粘带）加以固定，并用端部带有夹子的多股铜线接在铝箱电极上。4.1.3内电极（接地）用冷拨工具钢或不锈钢制成，精密加工.并抛光，其尺寸见图3工具钢的化学成分范围规定如下：C: 0. 13%,Si0.05%;
P: <0.1%;Mn:0. 6% ~1. 2%;
S:0.18%~0.25%。
电极上端面中问凸出的圆锥体，其底面直径为4mm.圆锥预角为9°.圆锥顶要稍微倒圆。GB10065--88

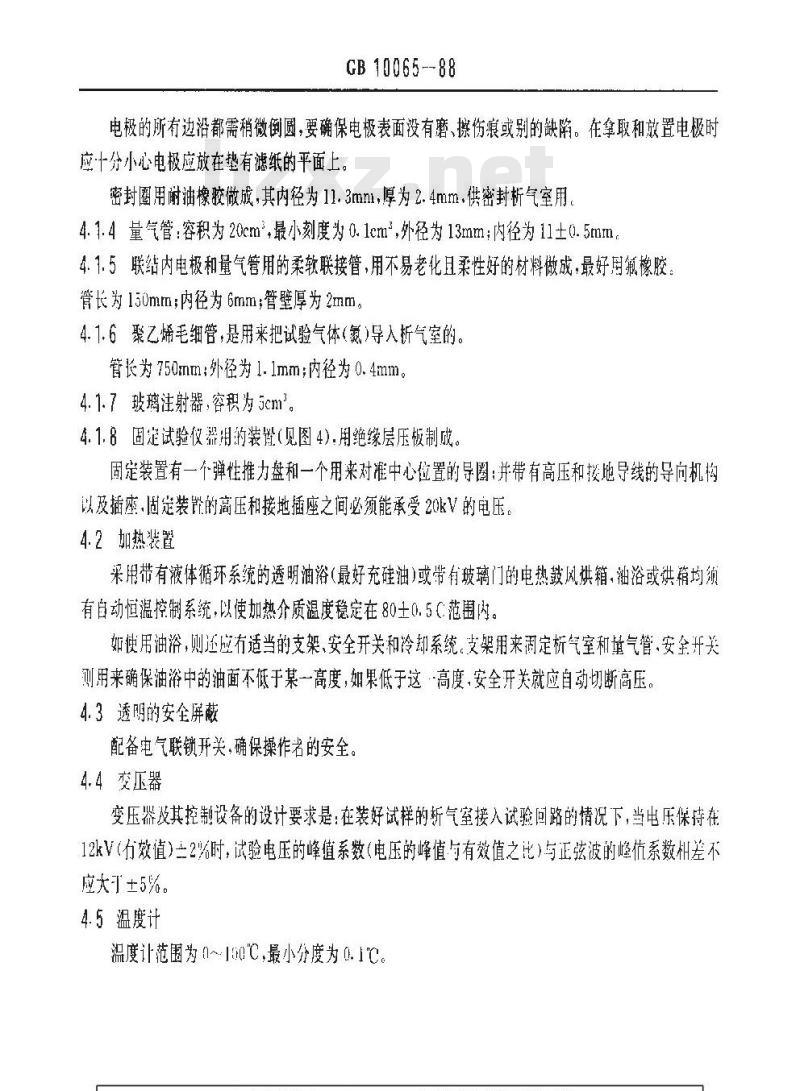

电极的所有边沿都需稍微倒圆，要确保电极表面没有磨、擦伤痕或别的缺陷，在拿取和放置电极时应·十分小心电极应放在垫有滤纸的平面上，密封图用耐油橡胶做成，其内径为11.3mml，厚为2.4mm，供密封析气室用4.1.4量气管：容积为20cm，最小刻度为0.lcm2，外径为13mm；内径为11土0.5mm，4.1.5联结内电极和量气管用的柔软联接管，用不易老化且柔性好的材料做成，最好用氟橡胶管长为150mm；内径为6mm；管壁厚为2mm4.1.6聚乙烯毛细管，是用来把试验气体（氮）导人析气室的。管长为750mm；外径为1.1mm；内径为0.4mm4.1.7玻璃注射器，容积为5cm2。4.1.8固定试验仅摄用的装管（见图4).用绝缘层压板制成固定装置有一个弹性推力盘和一个用来对准中心位置的导图：并带有高压和接地导线的导向机构以及插座，固定装置的高压和接地插座之间必须能承受20kV的电压。4.2加热装置
采用带有液体循环系统的透明油浴(最好充硅油)或带有玻璃门的电热鼓风烘箱，油浴或供稍均须有自动恒温控制系统，以使加热介质温度稳定在80士0.5C范围内。如使用油浴，则还应有适当的支架，安全开关和冷却系统。支架用来固定析气室和气管.安全开关测用来确保油浴中的油面不低于某一高度，如果低于这·高度，安全开关就应自动切断高压。4.3透明的安全屏蔽
配备电气联锁开关，确保操作名的安全。4.4变压器
变压器及其控制设备的设计要求是：在装好试样的析气室接人试骚回路的情况下，当电压保持在12kV(效值)三2%时，试验电压的峰值系数（电压的峰值与有效值之比)与正弦波的峰值系数相差不应大丁±5%。
4.5温度计
温度计范围为1~160℃,最小分度为0.1℃5仪器的准备
5.1拆卸析气室和量气管。
GB 10065
删节螺T
好气营
推力盘
压紧块
析气管
固定支架
联接督
5.2先用1，1，1-二氟乙烷和正庚烷冲洗析气室外管、内电极、量气管租联接管的里面和外面；接着用硬尼龙刷刷洗析气室外管内壁，再用抛光剂仔细地光内电极表面；用滤纸蘸1，1，1-三筑乙烷把抛光剂等擦去。
再依次用1，1，1-三氯乙烷和止庚烷把这些部件冲洗一次，最后用于爆的乐缩空气把这些部件吹下，然后放到80℃下的烘箱里彻底烘干。5.3用正庚烧洗净注射器，再用干燥的压缩空气吹于。6操作步骤
6.1将高压电极包在析气室外管的外面，电极必须与析气外管紧密相贴，电极的一边与析气室外管的端取齐。
6.2用联接管把内电极和量气管联结起求，将毛细管插入量气管，并--直向下插到使毛细管伸出内电极的油导管门为止。
在操作过程中必须戴上手术乎套或用绷布包垫，避免用手直接接触内电极表面。6.3用预先1燥过的滤纸过滤大约50cm油样，接着将20cm滤过的油样立即注入析气室外管内，6.4一手拿住析气室外管，另一只手拿住内电极的螺母，小心地把内电极插入折气案外管里去插到管底.油样通过内电极的油导管和联接管慢慢地上升到量气管里将已插入的毛细管（见6.2条）深插到析气空外管的底部。GB10065-—88
将量气管和析气室夹在三脚架上，使整个装微处于垂直状态（见图5），其·什.量气管在上，析气室在下（此时析气室外管的底在最下面，）然后用注射器向量气管内注入5cm3过滤过的洲样，毛细
联接管
内电极的油转
内电极
新气室外者
6.5把毛细管的自由端和氮气源相连；在联接前，先用氮气把联接氮气源和毛细管之间的管路彻底冲洗
6.6在室温下，用流速为3dm/h的十燥氮气，对注入析气室里的油样饱和1h，然后关上氮气源，反复挤压联接管，以便除去析气室、油导管和联接管内残存的氮气泡。6.7把析气室从三脚架上卸下（量气管不动），这时千方别脱离与氮气源的联结.慢慢把析气室倒转，便析气室外管的底垂直间上，并把它固定在三脚架上，这时量气管仍应保持垂直状态。6.8记下量气管里的油面位置，以便计算注入析气空内的氮气缺。通过毛细管从氮气源直接向析气室注入3cm氮气，记下量气管所显示的瓶气注入体积，最后去掉毛细管。把析气室和量气等一起固定到固定装置工去，并使析气室内和量气管内的油面处同一水平面，
另一析气室系统的探作同上。固定好了的网套析气仪览图4.6.9将两套析气室系统都装在同固定装置上，用多股铜导线把高压插座（在固定装置上）接到高压电板上去，用同样的导线把接地插座接到内电极上去，这些联线都要做适当固定。6.10在室温下把试验装置放入油浴或烘箱里.在1h左右的时间内，把温度升到80±0.5C。GB10065—88
6.11在到达试验温度后1h左右，即油面不再有显著变化，记下最气管单的油面的位置α（cm），时间为ts;接上离压线和接地线，把安全屏蔽放在适当位置上，施加12kV电压。6.12在加高电压经18h时切断高压电源，立即记下量气管里的油面位置b（ctn），时间为t6.13停止加热，如用油浴就开动冷却循环系统：如用烘箱，则打开烘箱门，但玻璃门一定不能打开。6.14使烘箱或油浴冷却到40C以下，然后取出试验装置。7结果计算
按下式计算在氮气气氛下绝缘液体的析气性：G=(a-b)
式中,心—析气性m\;
一一试验开始时(时间t)量气管的读数,cm\6——试验结束时（时间)量气管的读数，cmp~气压表读数（当时实验室内的大气压强），kPa。如果是放气，则C为正值；如果是吸气，则G为负值。8试验报告
报告应包括以下内容：
所采用的试验方法；
析气性（cm\），取两个平行试验结果的平均值：试验电压：
试验电压的频率；
试验温度；
试验持续时间；
我相。
精确度
由下列两个方面来判断：
重复性
同”操作者所得的重复绪架，两者相差不应人于0.5cm\：h．冉现性
内两个试验室分划提供的数据，其差值不应大于1cm对加说明：
本标准出全国绝缘材料标准化技术委员会提出并归口本标雄由机械电子工业部桂林电器科学研究所负责起草。
