【国家标准(GB)】 家用和类似用途电器的安全 滚简式干衣机的特殊要求

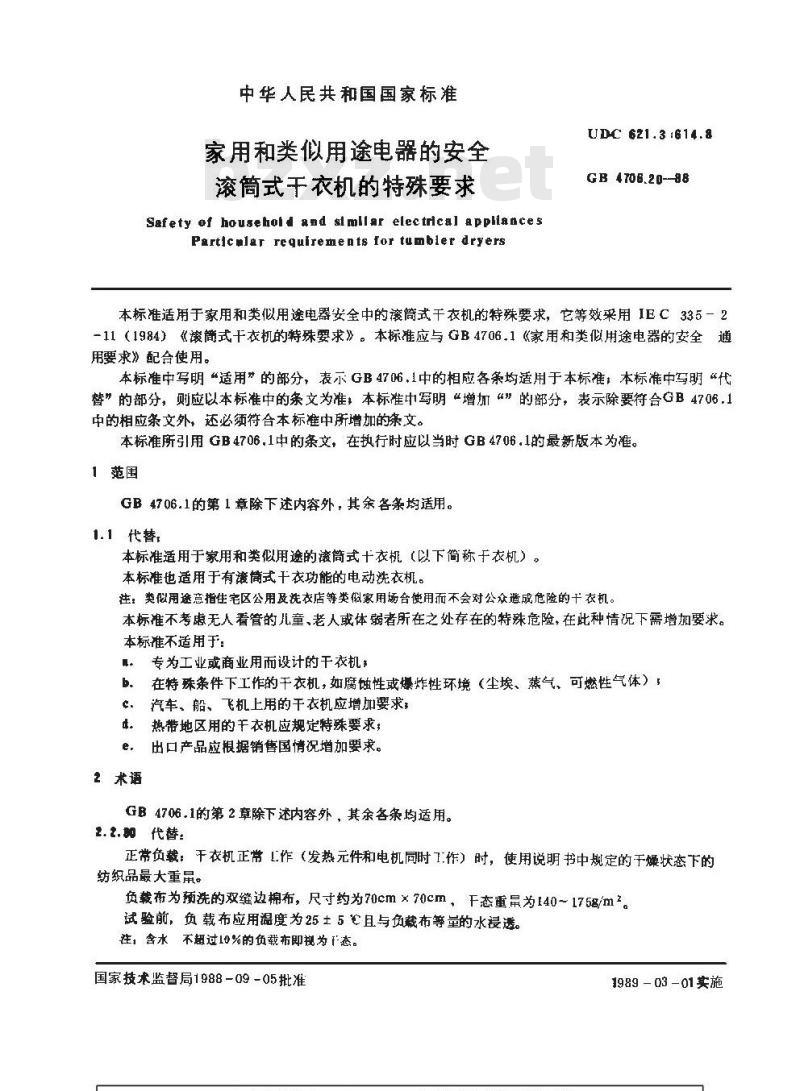

中华人民共和国国家标准
家用和类似用途电器的安全
滚筒式干衣机的特殊要求
Safety of household and slmllar electrlcal appliancesParticlar reguirements for tumbler dryersUDC 621.3 :614.8
GB4706.20-88
本标准适用于家用和类似用途电器安全中的滚筒式干衣机的特殊要求，它等效采用IEC335－2-11（1984）《凌简式干衣机的特殊要求》。本标准应与GB4706,1《家用和类似用途电器的安全通用要求》配合使用。
本标准中写明“适用的部分，表示GB4706，1中的相应各条均适用于本标准；本标准中写明“代替”的部分，则应以本标准中的条文为准，本标准中写明“增加“”的部分，表示除要符合GB4706.1中的相应条文外，还必须符合本标准中所增加的涤文。本标准所引用 GB4706.1中的条文，在执行时应以当时GB4706.1的最新版本为准。1范围
GB 4706.1的第1 章除下述内容外，其余各条均适用c1.1代替，
本标准适用于家用和类似用途的筒式十衣机（以下简称于衣机）。本标准也适用于有滚简式干衣功能的电动洗衣机。注：类似用逐意指住宅区公用及洗衣店等类似家用场合使用而不会对公众造成危险的十衣机。本标准不考虑无人看管的儿童、老人或体弱者所在之处存在的特殊危险，在此种情况下需增加要求。本标准不适用于：
具。专为工业或商业用而设计的干衣机在特殊条件下工作的干衣机，如腐蚀性或爆炸性环境（尘埃、蒸气、可燃性气体），b.
汽车、船、飞机上用的干衣机应增加要求，热带地区用的干衣机应规定特殊要求；d.
2术语
出口产品应根据销售国情况增加要求。GB4706.1的第2章除下述内容外，其余各条均适用。2.2.加代替
正常负载：干衣机正常L作（发热元件和电机同时1.作）时，使用说明书中规定的于燥状态下的纺织品最大重鼠。
负载布为预洗的双缝边棉布，尺寸约为70cm×70cm，干态重鼠为140～175g/m2。试验前，负 载布应用温度为 25 ± 5 芒且与负裁布等量的水浸透。性，含水不超过10%的负载布即规为1态。国家技术监督局1988-09-05批准1989-03-01实施
GB 4706.20 --88

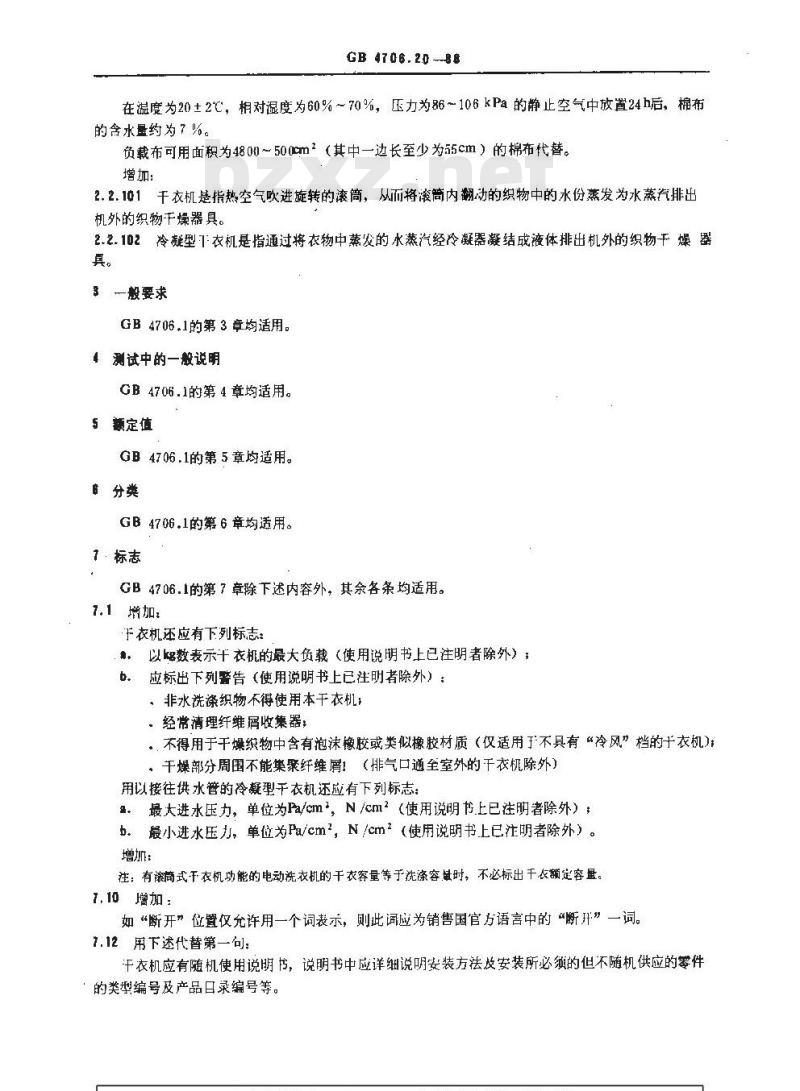

在温度为20±2℃，相对湿度为60%～70%，压力为86~～106kPa的静止空气中放置24h后，棉布的含水量约为7 %。
负载布可用面积为4800～500cm2（其中一边长至少为55cm）的棉布代替。增加：
2.2.101干衣机是指热空气吹进旋转的滚筒，从而将滚筒内翻动的织物中的水份蒸发为水蒸汽排出机外的织物干燥器具。
2.2.102冷凝型干衣机是指通过将衣物中蒸发的水蒸汽经冷凝器凝结成液体排出机外的织物干爆器具。
3一般要求
GB4706.1的第3章均适用。
4 测试中的一般说明
GB4706.1的第4章均适用。
5额定值
GB 4706.1的第5章均适用。
６分类
GB4706.1的第6章均适用。
7·标志
GB4706.1的第7章除下述内容外，其余各条均适用。7.1增加：
于衣机还应有下列标志
以数表示干衣机的最大负载（使用说明书上已注明者除外）b。应标出下列署告（使用说明书上已注明者除外）：、非水洗涤织物不得使用本干衣机；：经常清理纤维屑收集器；
·不得用于干燥织物中含有泡沫橡胶或类似橡胶材质（仅适用于不具有“冷风”档的干衣机）。干燥部分周围不能集聚纤维屑！（排气口通至室外的干衣机除外）用以接往供水管的冷疑型干衣机还应有下列标志：最大进水压力，单位为Pa/cm2，N/cm2（使用说明书上已注明者除外）：b。最小进水压力，单位为Pa/cm2，N/cm2（使用说明书上已注明者除外）。增加：
注：有滚简式干衣机功能的电动洗衣机的干衣容量等于洗涤容量时，不必标出干衣额定容量。7,10增加：
如“断开”位置仅允许用一个词表示，则此词应为销售国官方语言中的“断开”一词。7.12用下述代替第一句：
干衣机应有随机使用说明书，说明书中应详细说明安装方法放安装所必须的但不随机供应的零件的类型编号及产品口录编号等。增加：
GB 4706.20--88

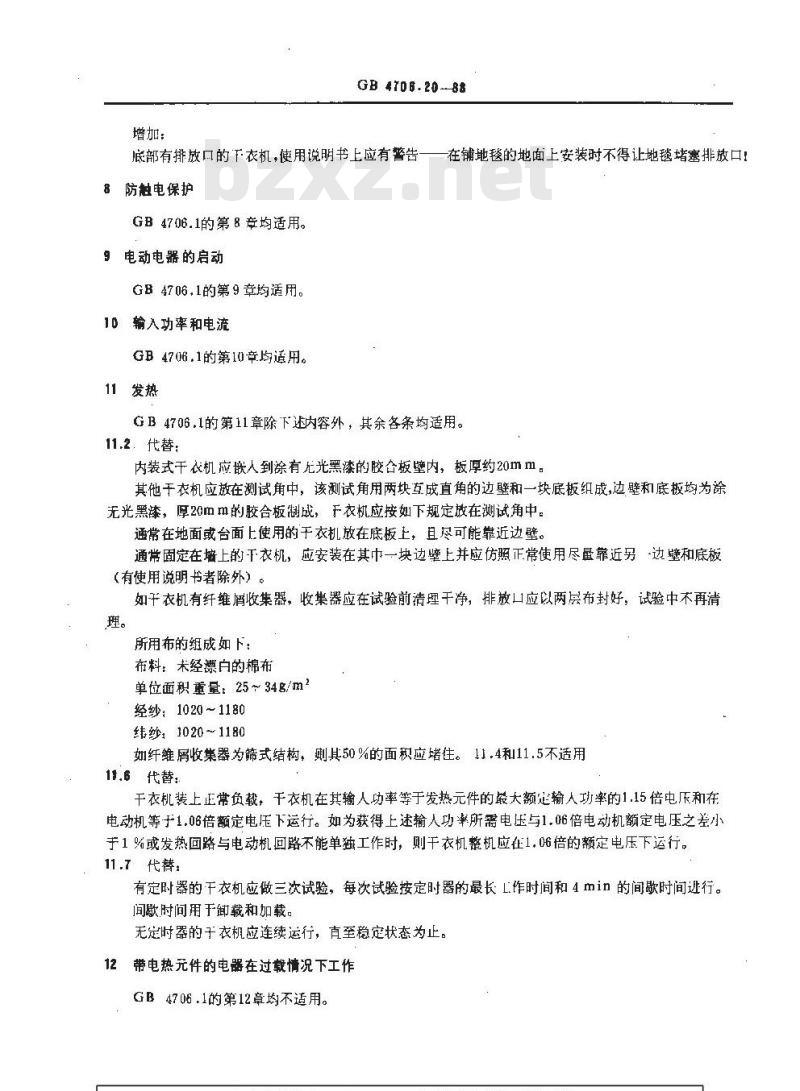

底部有排放口的下衣机，使用说明书上应有警告8防触电保护
GB4706.1的第8章均适用。
9电动电器的启动
GB4706，1的第9章均适用。
10输入功率和电流
GB4706.1的第10章均适用。
11发热
在铺地毯的地面上安装时不得让地毯堵塞排放口！GB4706.1的第11章除\下述内容外，其余各条均适用。11.2，代替：
内装式干衣机应嵌人到涂有无光黑漆的胶合板壁内，板厚约20mm。其他于衣机应放在测试角中，该测试角用两块互成直角的边壁和一块底板组成，边壁和底板均为涂无光黑漆，厚20m的胶合板制成，于衣机应按如下规定放在测试角中。通常在地面或台面上使用的于衣机放在底板上，且尽可能靠近边壁。通常固定在墙上的下衣机，应安装在其中一块边壁上并应仿照正常使用尽量靠近另-边壁和底板（有使用说明书者除外）
如干衣机有纤维屑收集器，收集器应在试验前清理干净，排放口应以两层布封好，试验中不再清理。
所用布的组成如下：
布料：未经漂白的棉布
单位面积重量：25~34g/m2
经纱：1020~1180
纬纱：1020~1180
如纤维屑收集器为筛式结构，则其50%的面积应堵住。11.4和11.5不适用11.6代替：
干衣机装上正常负载，干衣机在其输人功率等于发热元件的最大额定输人功率的1.15倍电压和在电动机等于1.06倍额定电压下运行。如为获得上述输人功率所需电压与1.06倍电动机额定电压之差小于1%或发热回路与电动机回路不能单独工作时，则干衣机整机应在1,06倍的额定电压下运行。11.7代替：
有定时器的干衣机应做三次试验，每次试验按定时器的最长L作时间和4min的间歇时间进行。间歇时问用于卸载和加载。
无定时器的于衣机应连续运行，直至稳定状态为止。12带电热元件的电器在过载情况下工作GB4706、1的第12章均不适用。

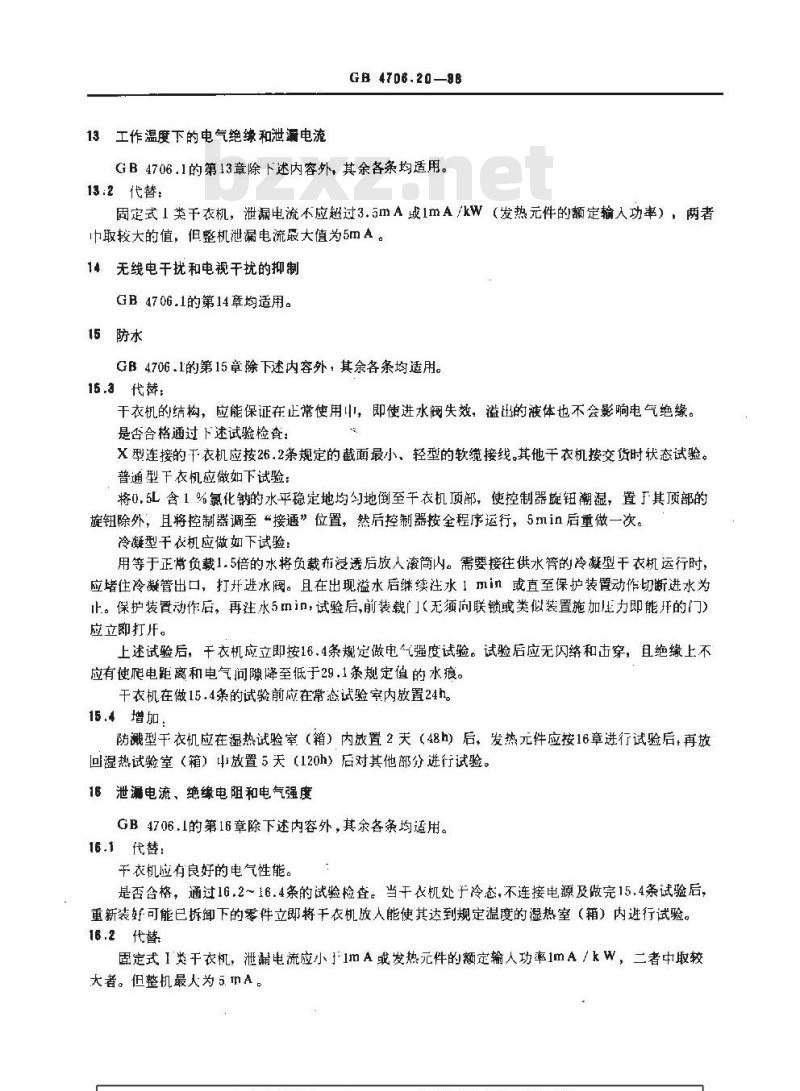

13工作温度下的电气绝缘和泄漏电流GB4706.20-88
GB4706.1的第13章除下述内容外，其余各条均适用。13:2代替：
固定式1类于衣机，泄漏电流不应超过3.5mA或1mA/kW（发热元件的额定输入功率），两者中取较大的值，但整机泄漏电流最大值为5mA。14无线电干扰和电视干扰的抑制GB4706.1的第14章均适用。
15防水
GB4706.1的第15章除下述内容外，其余各条均适用。15.3代替：
干衣机的结构，应能保证在正常使用中，即使进水阀失效，溢比的液体也不会影响电气绝缘。是否合格通过下述试验检查：
X型连接的干衣机应按26.2条规定的截面最小，轻型的软缆接线。其他干衣机接交货时状态试验。普通型干衣机应做如下试验：
将0，5L含1%氯化钠的水平稳定地均勺地倒至干衣机顶部，使控制器旋钮潮湿，置于其顶部的旋钮除外，且将控制器调至“接通”位置，然后控制器按全程序运行，5min后重做一次。冷凝型干衣机应做如下试验：
用等于正常负戴1.5倍的水将负载布浸透后放人滚简内。需要接往供水管的冷凝型干衣机运行时，应堵住冷凝管出口，打开进水阀。且在出现溢水后继续往水1πin 或直至保护装置动作切断进水为止。保护装置动作后，再注水5mi口，试验后，前装载门（无须尚联锁或类似装置施加压力即能开的门）应立即打开。
上述试验后，干衣机应立即按16,4条规定做电气强度试验。试验后应无闪络和击穿，且绝缘上不应有使爬电距离和电气问隙降至低于29.1条规定值的水痕。干衣机在做15.4条的试验前应在常态试验室内放置24h。15.4增加：
防溅型干衣机应在湿热试验室（箱）内放置2夫（48h）后，发热元件应按16章进行试验后，再放回湿热试验室（箱）中放置5天（120h）后对其他部分进行试验。16泄漏电流、绝缘电阻和电气强度GB 4706.1的第16章除下述内容外，其余各条均适用。16.1代替：
干衣机应有良好的电气性能。
是否含格，通过16.2~16.4条的试验检查。当干衣机处于冷态，不连接电源及做完15.4条试验后，重新装好可能已拆卸下的零件立即将干衣机放人能使其达到规定温度的湿热室（箱）内进行试验。16.2代替
固定式I类干衣机，泄漏电流应小于1mA或发热元件的额定输人功率1mA/kW，二者中取较大者。但整机最人为 5. mA。

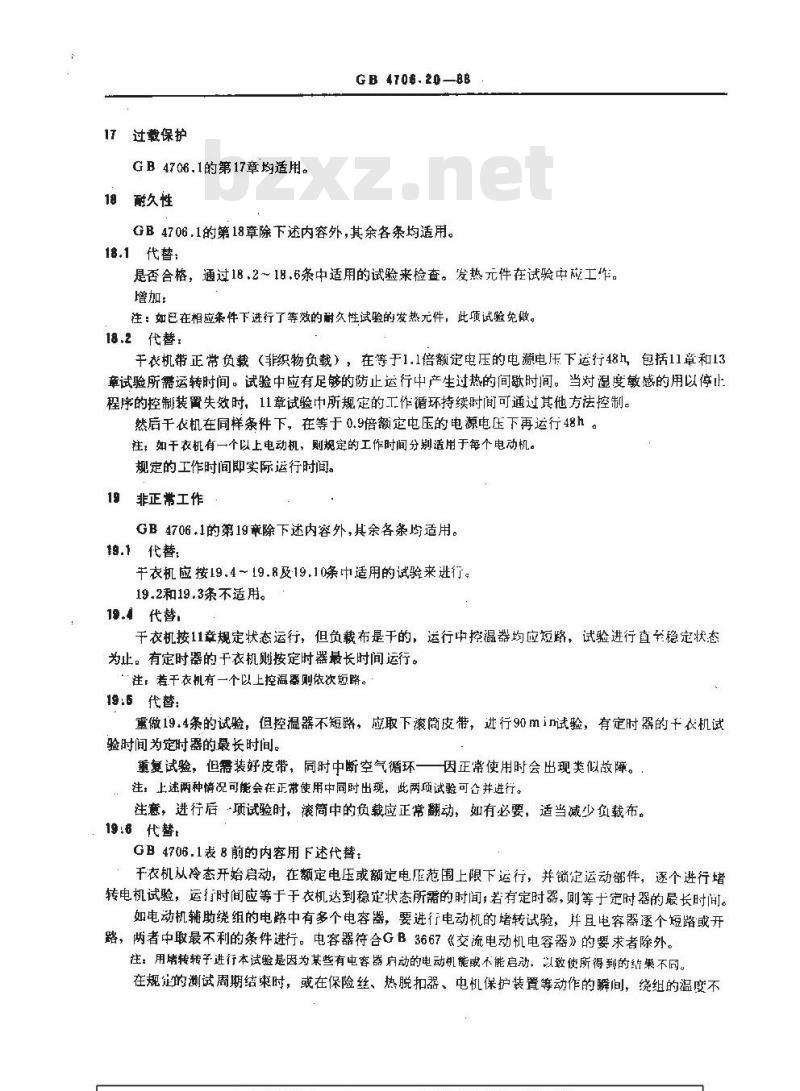

17过载保护
GB4706.1的第17章均适用。
18耐久性
GB 4106.208B
GB4706.1的第18章除下述内容外，其余各条均适用。18.1代替：
是否合格，通过18，2～18，6条中适用的试验来检查。发热元件在试验中险工作。增加：
往：如已在相应条件下进行了等效的耐久性试验的发热元件，此项试验免做。18.2代替，
手衣机带正带负载（非织物负载），在等于1.1倍额定电压的电源电压下运行48h，包括11章和13章试验所需运转时间。试验中应有足够的防止运行中产生过热的间歇时间。当对湿度敏感的用以停止程序的控制装置失效时，11章试验中所规定的工作循环持续时间可通过其他方法控制。然后干衣机在同样条件下，在等于0.9倍额定电压的电源电压下再运行48h。往；如干衣机有一个以上电动机，则规定的工作时间分别适用于每个电动机。规定的工作时间即实际运行时间。19非正带工作
GB4706。1的第19章除下述内容外，其余各条均适用。9.1代替：
牛衣机应按19.4～19,8及19,10中适用的试验来进行。19.2和19.3条不适用。
19.4代替
衣机按11章规定状态运行，但负裁布是干的，运行中控温器均应短路，试验进行直至稳定状态为止。有定时器的于衣机则按定时器最长时间运行。往，若干衣机有一个以上控温器则依次短路。19:6代替：
重做19,4条的试验，但控温器不短路，应取下滚简皮带，进行90mi试验，有定时器的干衣机试验时间为定时器的最长时间。
重复试验，但需装好皮带，同时中断空气循环一因正常使用时会出现类似故障。注：上述两种情况可能会在正带使用中同时出现，此两项试验可合并进行。注意，进行后项试验时，滚简中的负载应正常翻动，如有必要，适当减少负载布。19:8代替
GB4706.1表8前的内容用F述代替：干衣机从冷态开始启动，在额定电压或额定电压范围上限下运行，并锁定运动部件，逐个进行堵转电机试验，运行时间应等于干衣机达到稳定状态所需的时间，若有定时器，则等十定时器的最长时间。如电动机辅助绕组的电路中有多个电容器，要进行电动机的堵转试验，并且电容器逐个短路或开路，两者中取最不利的条件进行。电容器符合GB3667《交流电动机电容器》的要求者除外。注：用堵转转子进行本试验是因为某些有电容器启动的电动机能或不能启动，以致使所得到的结果不同。在规定的测试周期结束时，或在保险丝、热脱扣器、电机保护装置等动作的瞬间，绕组的温度不应超过GB4706.1中表8规定值。
GB 4706.20BE
注：对保护式电动机装置的附加要求见附录D。19.8代替：
GB4706.1中该条从“过载运转试验直到稳定时止”段用下述代替过载运转试验，千衣机带正常负载，在额定电压或额定电压范围上限电正下运行，直至稳定状态。19.9不适用。
19.11增加：
干衣机在开门前、后，负载应尤引燃、炭化或灼热。增加：
注：负载布稍有烤黄和线头上的少量冒烟，可忽略。20稳定性和机械危险
GB4706.1的第20章除下述内容外，其余各条均适用。20.1代替：
倾斜角增州到15°的试验不做。增加：下载标准就来标准下载网
20.101干衣机应装有在正常运行时防止门被打开的装置。在开门度超过75mm之前，应能自动断开电机电源的联锁装置，而且当在开门度超过75mm时电机应不能启动。对于开门度超过30cm和滚简容积超过100cm的f衣机，直到手工操作控制滚筒运转的单独装置为止。联锁装置的设计应能保证在门着时不会出现误动作。是否合格，通过测量和手动试验来检查。试验时干衣机带额定负载，在额定电压或额定电压范围上限下运行。
如防止开门的装置中有将门锁定在关闭位置的电磁线圈或类似元件，则此元件应以每分钟6次的速率或以干衣机设计和结构所规定的速率，二者中取较低者，通电和断电各6000次。试验后，联锁装置及其元件应无影响使用的损坏。注，试验时，应按联锁装置动作的要求而并门或关门。能用GB4706.1中图1所示标准试验指使之产生误动作的联锁装置均不合格。20.1D2滚筒容积超过100cm，开门度超过30cm的干衣机，从内部距铰链最远点加以一垂直于门面的不超过70N的力。应能把门打开。往。该力可以在门外侧，距铰链等远处施川。是否合格，通过测量和手动试验来检查。21机械强度
GB 4706,1的第21章均适用。
22结构
GB4706.1的第22章除下述内容外，其余各条均适用。22.1代替：
干衣机应为I类、Ⅱ类或Ⅲ类器具。是否合格，通过检视及有关试验检查。22.3增加：
GB4706.20—88
若安装使用说明书中指出，支撑面最大倾斜度为2时，则最大倾斜角减少到2°增：
22·101发热元件的安置和保护应不使织物与其接触。是否合格，通过检查确定。22.102有滚筒式干衣功能的电动洗衣机，且洗涤和干衣不在同滚筒中。干衣的最大容量等于洗涤的最大容鼠。
是否合格，通过11章的试验，检视加以确定。22.1%若与供水管路相连接的冷凝型于衣机，则应能承受正常使用条件下的水压。是否合格，将干衣机中承受供水管路压小的部件置下等于该干衣机规定的最大允许进水水压的两倍压力之下或置于1.2MPa-12bar=120N/cm的静压力之下5min，二者中取较人值，进行检查。试验期间，任何部件包括进水软管不应出现泄漏现象。23·内部布线
GB 4706,1的第23章均适用。
24元件
GB 4706.1的第24章除下述内容外，其余各条均适用。24.1增加：
注，干衣机中的开关不要求是频操作的开关。24.3增加：
注：与门联锁装置连接的微动开文不应视作将固定式干衣机与电源断开的开关。25电源连接
GB4706.1的第25章除下述内容外，其余各条均适用。25.1代替
于衣机不应装有器具插座。
25.2代替：
干衣机不应装有器具插座。
25.3和25.10不适用。
26外导线的接线柱
GB4706，1的第26章均适用。
27接地装置
GB4706.1的第27章除下述内容外，其余各条均适用。27.1增加：
如电磁阀的金属部件可能或易触及液体，则这些部件或连接到接地端子上或干衣机的终端，或用双重绝缘或加强绝缘与带电部分隔离。28
螺钉和接头
GB4706.1的第28章均适用。
29爬电距离、电气间隙和穿通绝缘距离GB4706，1的第29章均适用。
30 耐热、耐燃和耐漏电起痕
GB470.1的第30章均适用。
GB4706.0的第31章均适用
辐射、毒性类从危害
GB476.1 的第32章均适用。
GB 4706-20-88
GB4706.20-88
附录A
GB4706.1 《家用和类似用途电器的安全通用要求》中的附录在本标准中的使用情况(补充件)
A1GB4706.1中的附录A《热控制器和过载断路器》适用。A2GB 4706.1中的附录B 《电子电路》适用。A3
GB 4706,1中的附录C 《安全隔离变压器的结构》适用。GB4706.1中的附录D《对保护式电动机装置的附加要求)适用。GB4706.1中的附录E《爬电距离和电气间隙的测量》适用。GB4706.1中的附录F《水平燃烧试验方法》不适用。GB 4706,1中的附录G《灼热丝试验方祛》不适用。A7
G B 4706,1中的附录H 《不良接触试验》不适用。A9
GB4706.1中的附录I《针焰试验方法》不适用。GB4706.1中的附录J《凝电起痕试验方法》不适用。GB4706，1中的附录K《泄漏电流测量电路》适用附录B
不与电源隔离而且其基本绝缘不是为器具的额定电压而设计的电机
(补充件）
B1.1本附录适用于相应本标准所包含的器具，不与电源隔离的，基本绝缘不是为这些器具的额定电压而设计的电机。除非本附录或在有关器具的特殊要求中另有规定，否则第-一部分的所有各条适用-这些电机。
自4试验中的一般注意事项
B4.18G B 4706.1中的附录B 不适用于符合本附录的电机的线路。B5额定值
B5.1有串联电阻器或分压器降压的电机的最大额定电E是42V。B8防触电保护
B8.1不是为器具的额定电正而设计的基本绝缘所隔离的电机的金属零件则认为是裸露的带电部件。B11发热
B11.3测定电机机体的温升，不测定绕维的温升。GB 4706.20BB
B11.8与绝缘材料接触的电机体的温升不应超过有关的绝缘材料表所示的值。绝缘电阻和电气强度
B18.1电机带电零件与他的其他金属零件之间的绝缘不经受本试验。B19
非芷常工作
B19.1不做19.619.9条的试验。
B19.101电机和减小电机操作电压的元件和回路应设计成在万·事故出现时，尽可能排除着火和机械危险及触电危险。
通过模拟下述每个故障来检查是否符合要求；.电机接线端子短路，包括在电机回路中的电容器；b.
整流器回路中的二极管依次短路：电机的电源开路，
d．电机运行时任何分路电阻器开路。一次只有一个故障重现，试验应继续进行。模拟做障如图B1所示。
井联电路
图B1模拟故障线路
原接线
品开路
A—电动机接线端子短路B一级管之—短路，C一电动机电源开路，D一分路电阻器开路B23内部布线
串联电路
由整流电路供电的电机组成的I类器具，其直流电路应由双重绝缘或加强绝缘与器具的主体Bz3.101
隔离。
按双重绝缘或加强绝缘规定的测试来检查是否合格。B29爬电距离、电气间隙和穿通绝缘的距离表中规定的值不适用于电机带电零件与它的其他金属零件之间的距离。B29.1
G 06 2 -
本标准由全国电气安全标准化技术委员会提出，由电工分技术委员会归口林标准由轻工业部北京市家用电器研究所、国家机械委广州日用电器研究所责起草本标准主要起草人廣圈平、邓健鞋、功杰、赵瑞芳、崔立军。
