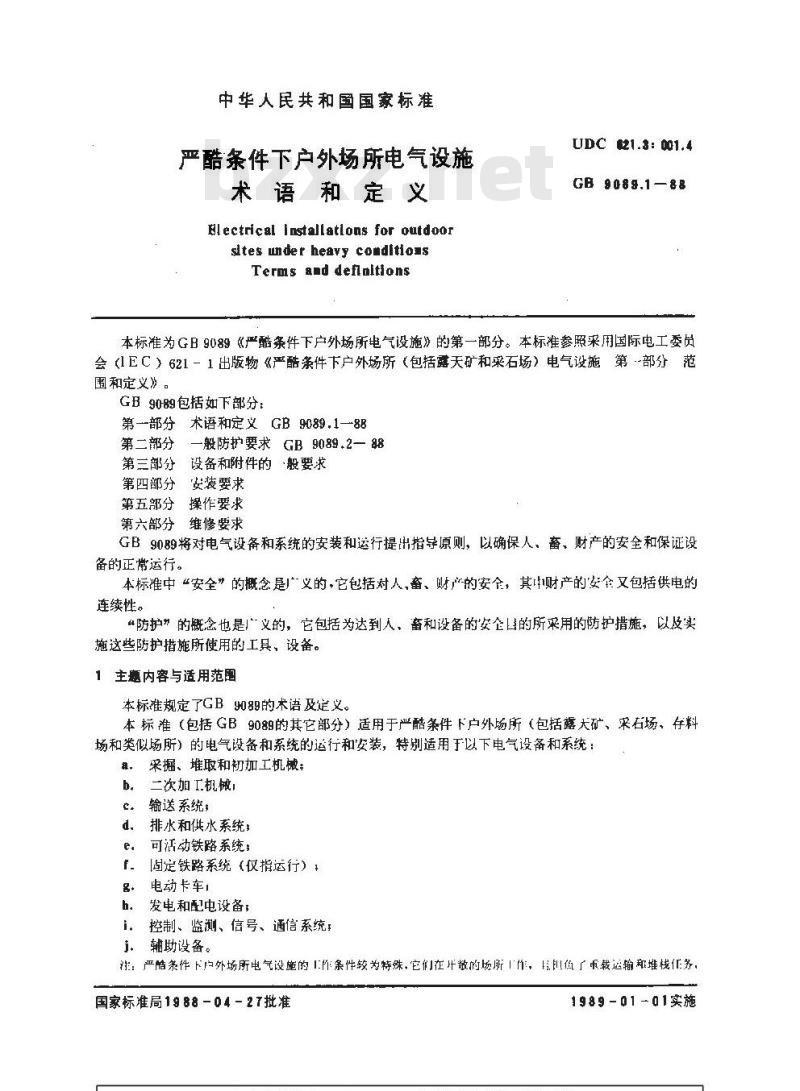

中华人民共和国国家标准
严酷条件下户外场所电气设施
术语和定义
Hlectrical Installatlons for outdoorstes under heavy conditioas
Terms and deflnitions
UDC $21.3: 001.4此内容来自标准下载网
GB 9089.1—88
本标准为GB9089《严酷条件下户外场所电气设施》的第一部分。本标准参照采用国际电工委员会（1EC）621－1出版物《严酷条件下户外场所（包括露天矿和采石场）电气设施第部分范围和定义》。
GB9089包括如下部分：
第—部分术语和定文GB9089,1—88第二部分
一般防护要求 GB 9089.2— 88
第三部分设备和附件的般要求
第四部分安装要求
第五部分操作要求
第六部分维修要求
GB9089将对电气设备和系统的安装和运行提出指导原则，以确保人，畜，财产的安全和保证设备的正常运行。
本标准中“安全”的概念是广义的，它包括对人，畜、财产的安全，其财产的安全又包括供电的连续性。
“防护”的概念也是义的，它包括为达到人，畜和设备的安全日的所采用的防护措施，以及实施这些防护措施所使用的工具、设备。1 主题内容与适用范围
本标准规定了GB 9089的术语及定义。本标准（包括GB9089的其它部分）适用于严酷条件下户外场所（包括露大矿、采右场，存料场和类似肠所）的电气设备和系统的运行和安装，特别适用于以下电气设备和系统：采掘、堆取和初加工机械；
二次加工机械，
输送系统；
排水和供水系统：
可活动铁路系统：
[固定铁路系统（仅指运行）
电动卡车1
发电和配电设备：
控制、监测、信号、通信系统：j.
辅助设备。
注：严酷条件下户外场所电气设施的1件条件较为特殊，它们在牛敬的场所「作，主印负「重载运输和堆栈任务，国家标准局1988-04-27批准
1989-01-01实施
GB9089.1--88

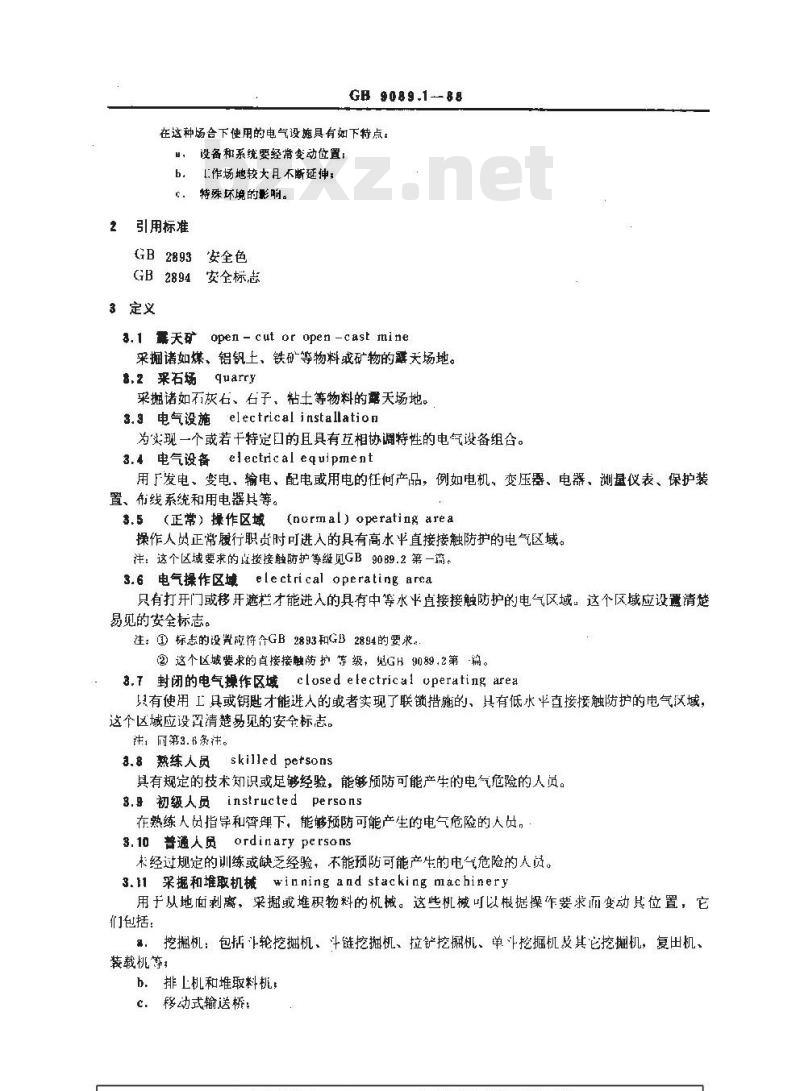

在这种场合下使用的电气设施具有如下特点：设备和系统要经常变动位置：
b．I.作场地较大且不断延伸；
特殊环境的影响。
2引用标准
GB2893安全色
GB2894
安全标志
3定义
a.1需天矿open-cutor open-castmine采掘诸如煤、铝钒土、铁矿等物料或矿物的露天场地。s.2 采石场quarry
采掘诸如石灰石、石子，粘土等物料的露天场地。3.3电气设施electrical installation为实现一个或若干特定口的且具有互相协调特性的电气设备组合。3.4电气设备electricale4uipment用厂发电、变电、输电、配电或用电的何产品，例如电机、变压器、电器、测量仪表、保护装置、布线系统和用电器具等。
(normal) operating area
35（正常）操作区域
操作人员正常履行职负时可进入的具有高水半直接接触防护的电气区域。注：这个区域要求的直接接触防护等级见GB90B9.2第一篇。3.6电气操作区域 electrical operatingarea只有打开门或移开邀栏才能进入的具有中等水平直接接触防护的电气区域。这个区域应设清楚易见的安全标志。
注：①标志的设置砭符合GB2893和GB2894的要求。②这个区域要求的直接接触防护等级，见GH9089.2第-篇。3.7封闭的电气操作区城closed electricalvperating area只有使用工具或钥匙才能进人的或者实现了联锁措施的、具有低水平直接接触防护的电气这域，这个区域应设置清楚易见的安全标志。注，同第3.6条注。
a.8熟练人员skilled petsons
具有规定的技术知识或足够经验，能够预防可能产生的电气危险的人员。3. 初级人员 instructed Persons在熟练人员指导和替理下，能够预防可能产生的电气危险的人员。s.10 普通人员 ordinary persons未经过规定的训练或缺乏经验，不能预防可能产生的电气危险的人员。3.11采掘和堆取机械winningand stackingmachinery用于从地面剥离，采掘或堆积物料的机械。这些机械叫以根据操作要求而变动其位置，它们包括：
挖掘机：包括斗轮挖掘机、斗链挖掘机、拉铲挖掘机、单斗挖掘机及其它挖掘机，复田机、装载机等，
bh，排上机和堆取料机，
移动式输送桥；
GB 9089.1-88

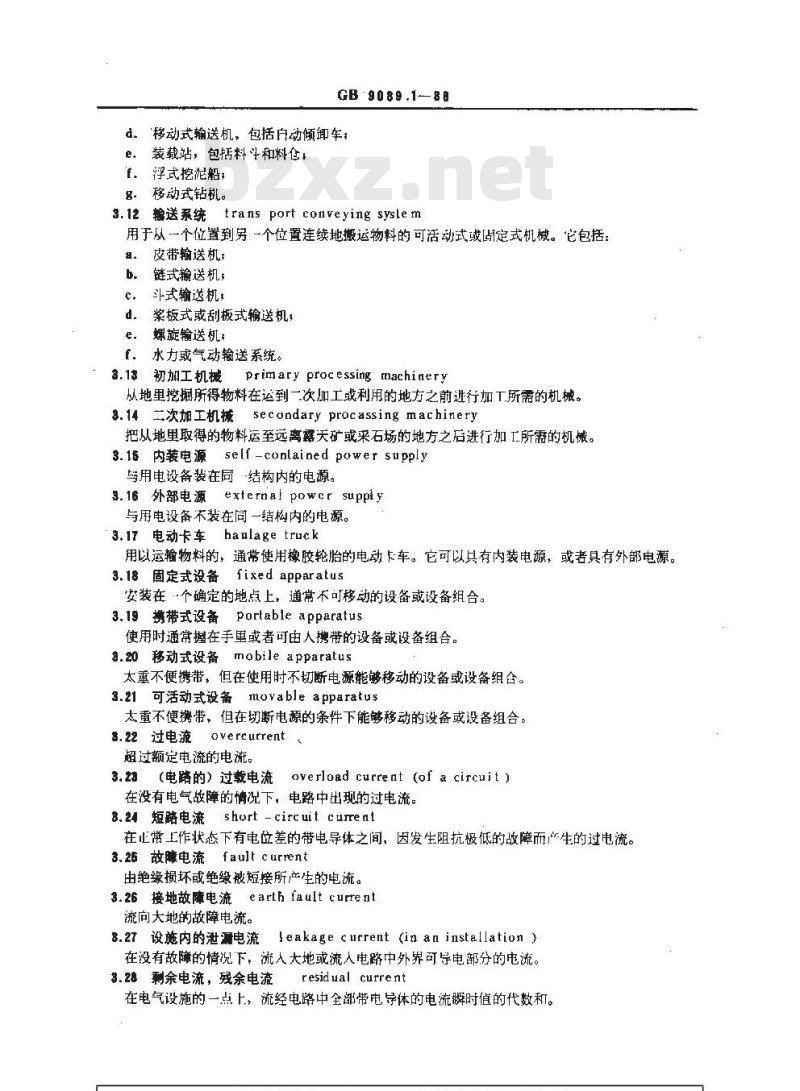

d。“移动式输送机，包自动倾卸车；e。装载站，包括料斗和料
f．浮式挖泥船；
8移动式钻机。
3.12 输送系统 trans port conveying sysle m用于以一个位置到另个位置连续地搬运物料的可活动式或固定式机械。“它包括：8.
皮带输送机；
链式輪送机
斗式输送机；
桨板式或刮板式输送机，
e.螺旋输送机：
水力或气动输送系统。
3.13初加工机械
primary processing machinery从地里挖掘所得物料在运到一次加工或利用的地方之前进行加工所需的机械。3.14 二次加工机械 secondary procassing machinery把从地里取得的物料运至远离露天矿或采石场的地方之后进行加工所需的机械。3.15 内装电源self -conlained power supply与用电设备装在同结构内的电源。3.16 外部电源 external powcr suppiy与用电设备不装在商一结构内的电源。3.17 电动卡车 haulage truck
用以运输物料的，通常使用橡胶轮胎的电动车。它可以具有内装电源，或者具有外部电源。3.18固定式设备fixedapparatus安装在个确定的地点上，通常不可移动的设备或设备组合、3.19 携带式设备portable apparatus使用时通常握在手里或者可由人携带的设备或设备组合。a.20 移动式设备 mobile apparatus太重不便携带，但在使用时不切断电源能够移动的设备或设备组合。3.21可活动式设备moYableapparatus太重不便携带，但在切断电源的条件下能够移动的设备或设备组合。s.22 过电流overcurrent
超过额定电流的电流。
3.2a（电路的）过载电流overload current (of a circuit）在没有电气故障的情况下，电路中出现的过电流。3.24 短路电流shurt -circuit curent在止常上作状态下有电位差的带电导体之间，因发生阻抗极低的故障而心生的过电流。3.25 故瞳电流fault current
由绝缘损坏或绝缘被短接所产生的电流。3.26接地故障电流earthfaultcurrent流向大地的故障电流。
8.27 设施内的泄电流 leakage current (in an installation ）在没有故障的情况下，流人大地或流人电路中外界可导电部分的电流。3.28剩余电流，残余电流
residual current
在电气设施的一点上，流经电路中全部带电导体的电流瞬时值的代数和。Jive part

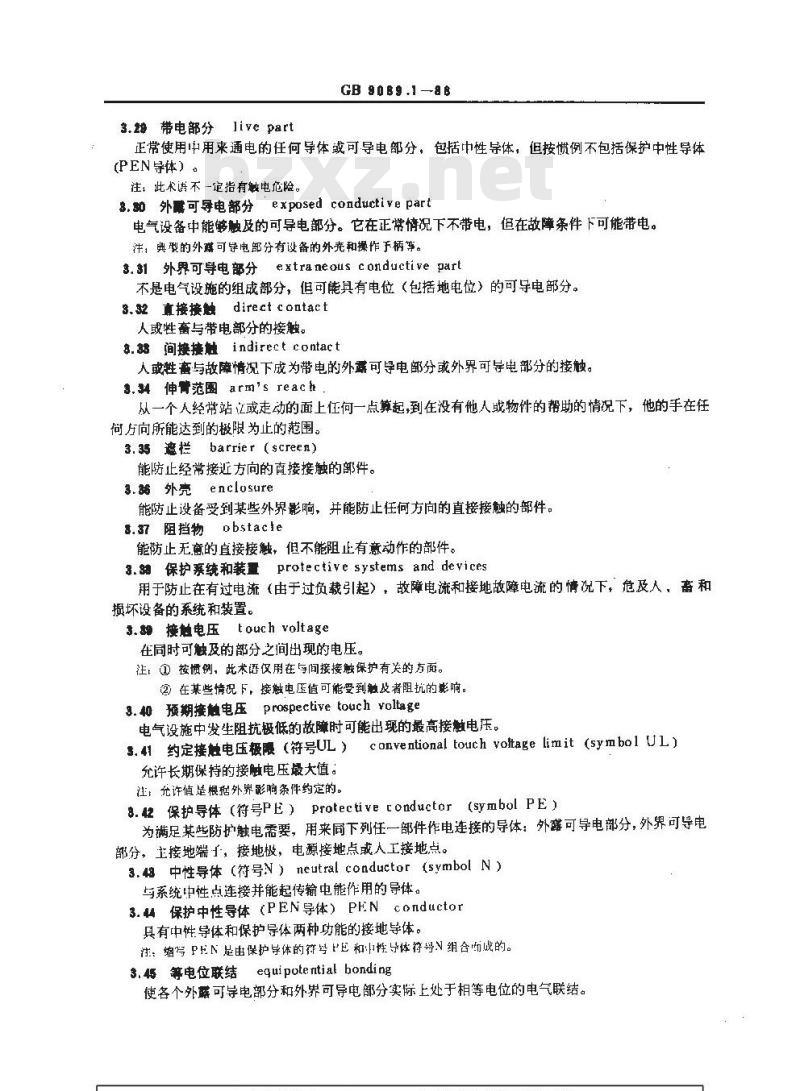

3.20带电部分
GB9089.188
正常使用中用来通电的任何导体或可导电部分，包括中性导体，但按惯例不包括保护中性导体(PEN导体）。
注，此术语不-定指有敏电危险。3.so外需可导电部分exposed conductivepart电气设备中能够触及的可导电部分。它在正常情况下不带电，但在故障条件下可能带电。注，典型的外露可导电部分有议备的外尧和操作于柄等。3.31 外界可导电部分 extraneous conductive part不是电气设施的组成部分，但可能具有电位（包括地电位）的可导电部分。3.32 真接接触direct coutact
人或性畜与带电部分的接触。
8.3s 间接接触 indirect contact人或牲畜与故障情况下成为带电的外露可导电部分或外界可导电部分的接触。a.4伸背范围arm's react
从一个人经带站之或走动的面上任何一点算起，到在没有他人或物件的帮助的情况下，他的手在任何方向所能达到的极限为止的范围。3.35 遮栏barrier (screen)
能防止经常接近方向的直接接触的部件。3.86 外壳 enclosure
能防止设备受到某些外界影响，并能防止任何方向的直接接触的部件。s.37阻挡物obstacle
能防止无的直接接触，但不能阻止有意动作的部件。3.s保护系统和装置protective systems and devices用于防止在有过电流（由于过负载引起），故障电流和接地故障电流的情况下，危及人，畜和损坏设备的系统和装置。
3. 接触电压touch voltage
在同时可触及的部分之间出现的电压。注，①按惯例，此术语仅用在与间接接触保护有关的方面。②在某些情况下，接触电压值可能受到触及者阻抗的影响。3.40 预期接触电压prospective touch voltage电气设施中发生阻抗极低的故障时可能出现的最高接触电压。conventional touch voltage limit (symbol UL)3.41约定接触电压极限（符号UL）允许长期保持的接触电压最大值：注：充许值是根据外界影响条件约定的。a.4z保护导体（符号PE）Protectiveconductor（symbolPE）为满足某些防护触电需要，用来同下列任一部件作电连接的导体：外露可导电部分，外界可导电部分，主接地端子，接地极，电源接地点或人工接地点。3.4a中性导体（符号N）neutral conductor（symbol N）与系统中性点连接并能起传输电能作用的导体。3.44保护中性导体（PEN导体）PHNconductor具有中性导体和保护导体两种功能的接地导体。注。缩写PEN是由保护导体的符PE和中性导体符号组合师战的。3.45等电位联结eguipotential bonding使各个外露可导电部分和外界可导电部分实际上处于相等电位的电气联结。GB 9089.1--88

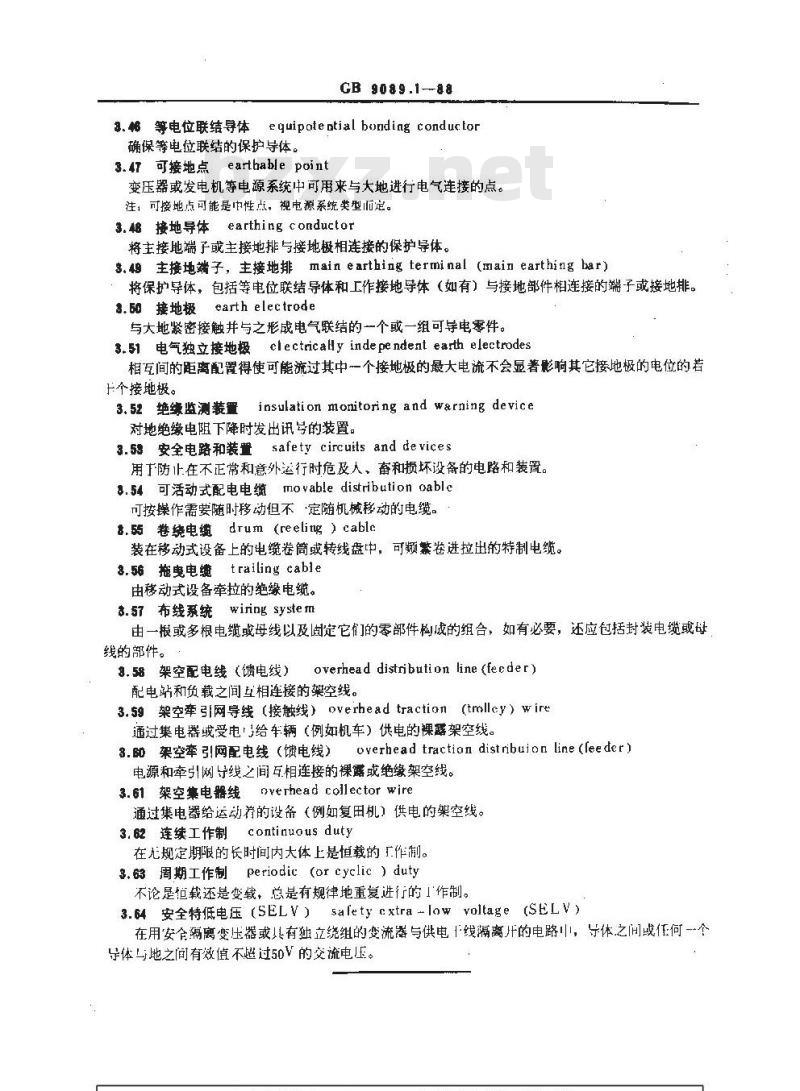

3. 等电位联结导体
eguipoteatial bonding condurlor确保等电位联结的保护导体。
3.47 可接地点earthable point变压器或发电机等电源系统中可用来与大地进行电气连接的点。注，可接地点可能是中性点，视电源系统类型而定。3.接地导体earthingconductor
将主接地端子或主接地排与接地极相连接的保护导体。3.49主接地端子，主接地排mainearthingterminal（main earthing bar）将保护导体，包括等电位联结导体和工作接地导体（如有）与接地部件相连接的端子或接地排。3.5a接地极earth electrode
与大地紧密接触并与之形成电气联结的一个或一组可导电零件。3.51 电气独立接地极clectricaHy indepe ndent earth electrodes相互间的距离配置得使可能流过其中个接地极的最大电流不会显着影响其它接地极的电位的若于个接地极。
3.52 绝缘监测装置insulation monitoring and warning device对地绝缘电阻下降时发出讯号的装置。3.5s安全电路和装置safety circuits anddevices用下防止在不正常和意外运行时危及人、畜和损坏设备的电路和装置。8.54可活动式配电电缆movabledistributionoable可按操作需要随时移动但不一定随机械移动的电缆。8.55卷绕电缆drum（reeling）cablc装在移动式设备上的电缆卷筒或转线盘中，可频繁卷进拉出的特制电缆。trailingcable
8.56拖电电缆
由移动式设备牵拉的绝缘电缆。a.57布线系统wiring system
由一根或多根电缆或母线以及固定它们的零部件构成的组合，如有必要，还应包括封装电缆或母线的部件。
3.58架空配电线（馈电线）
overhead distribution line (feeder)配电站和负载之间互相连接的架空线。3.59架空牵引网导线（接触线）overheadtraction（trolley）wire通过集电器或受电给车辆（例如机车）供电的裸露架空线。3.B架空牵引网配电线（馈电线）overheadtractiondistribuionline（feeder）电源和牵引网导线之间互相连接的裸露或绝缘架空线。3.61架空集电器线overhead collectorwire通过集电器给运动着的设备（例如复田机）供电的架空线。3.62连续工作制continuousduty在无规定期限的长时间内大体上是恒载的下作制。3.63周期工作制periodic（or cyclic ）duty不论是恒载还是变载，总是有规律地重复进行的1作制。3.64 安全特低电压（SELV） safety cxtra-low voltage (SELV）在用安食需离变压器或具有独立绕组的变流器与供电1线隔离开的电路中，导体之间或任何一个导体与地之间有效值不超过50V的交流电压。GB 9089.1-88
本标准由国家机械工业委员会提出。本标准由全国电气安全标准化技术委员会归口。本标准由国家机械工业委员会标准化研究所负费起草。本标准主要起草人李世林、郭汀、唐科、李继明
