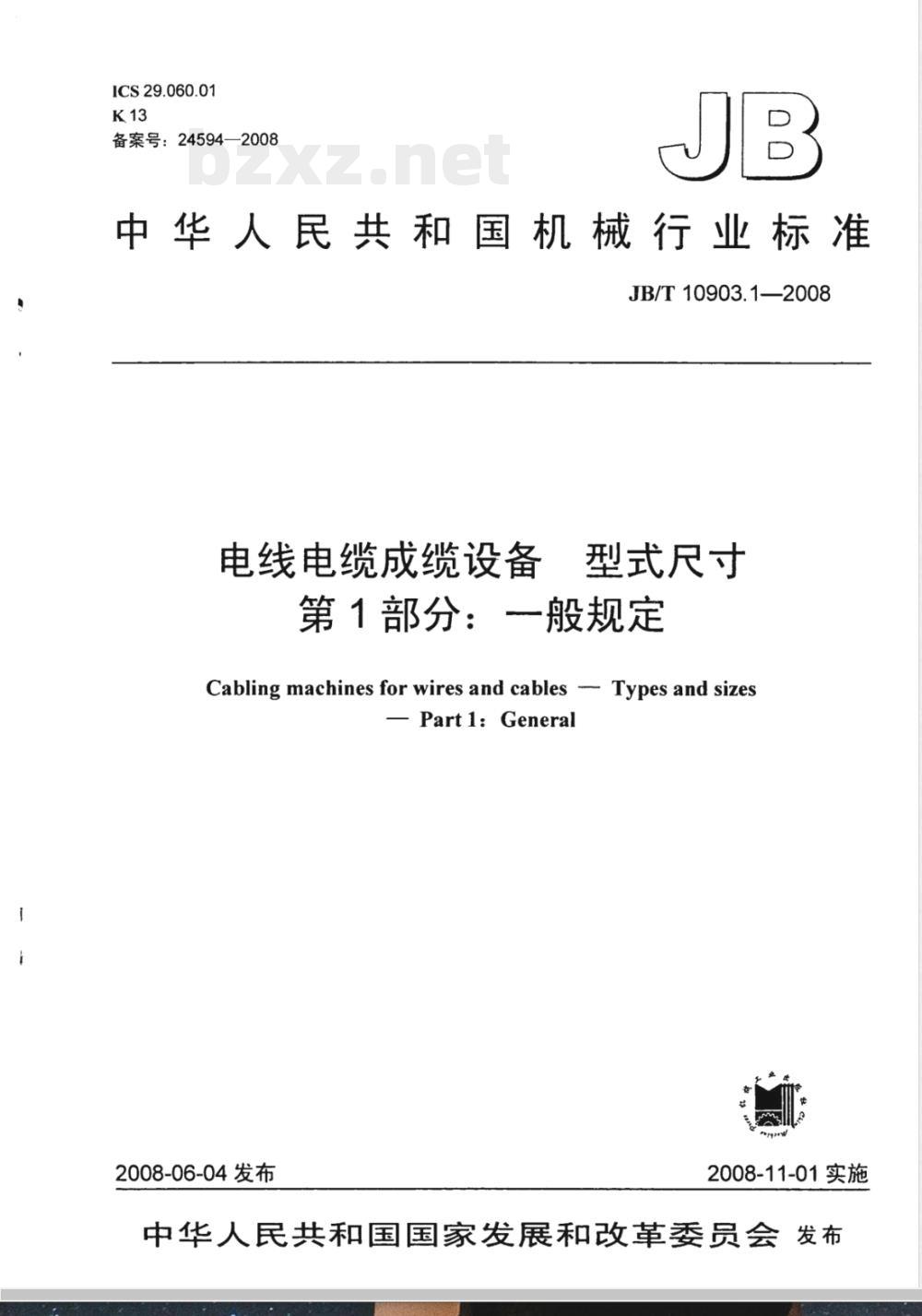

【机械行业标准(JB)】 电线电缆成缆设备 型式尺寸 第1部分：一般规定

ICS29.060.01
备案号：24594—2008
中华人民共和国机械行业标准　JB/T10903.1—2008
电线电缆成缆设备
型式尺寸
第1部分：一般规定
Cabling machines for wires and cables --- Types and sizes- Part 1: General
2008-06-04发布
2008-11-01实施
中华人民共和国国家发展和改革委员会发布前言，

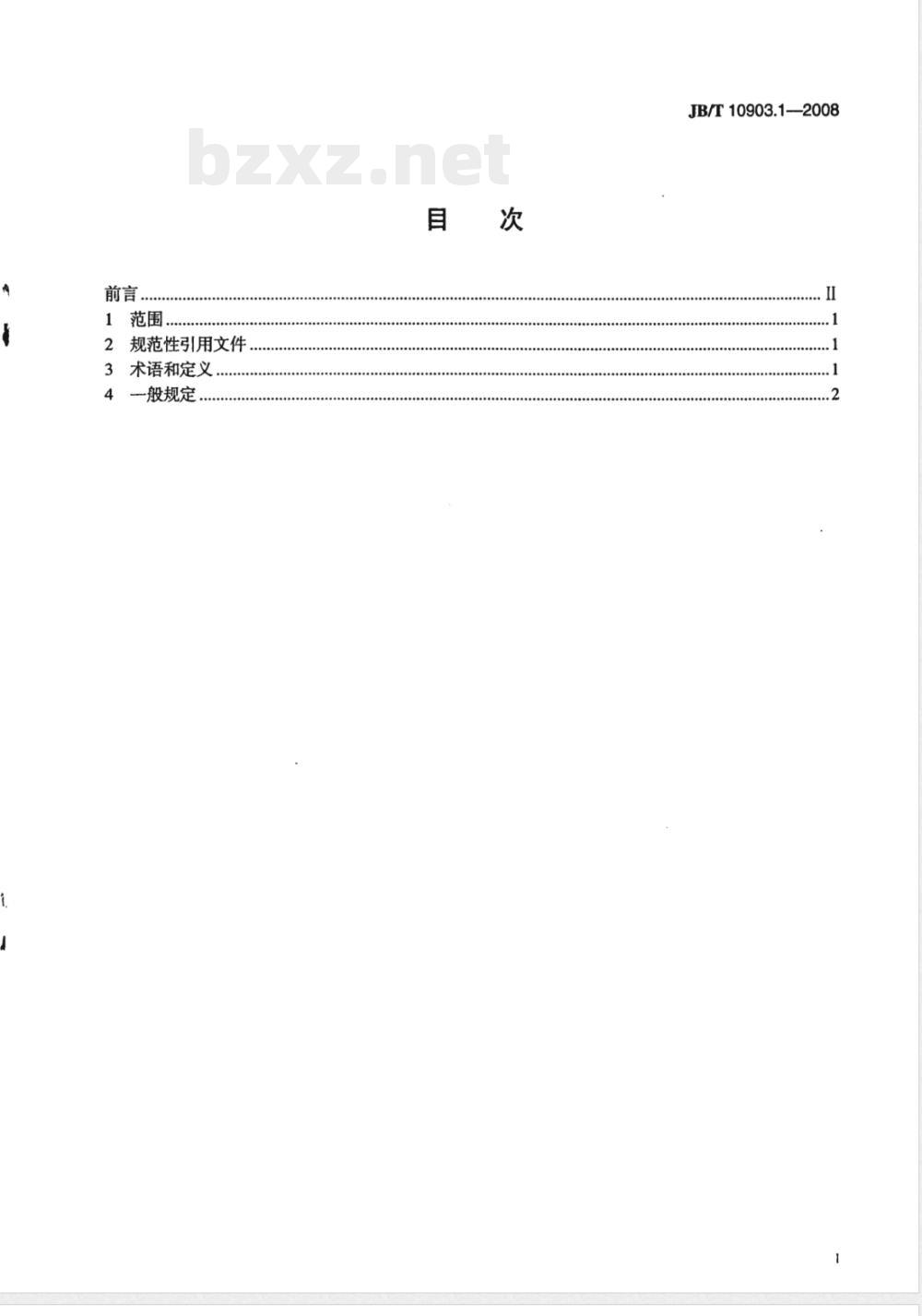

1范围
2规范性引用文件
3术语和定义
4般规定
JB/T10903.1-2008
JB/T10903.1—2008

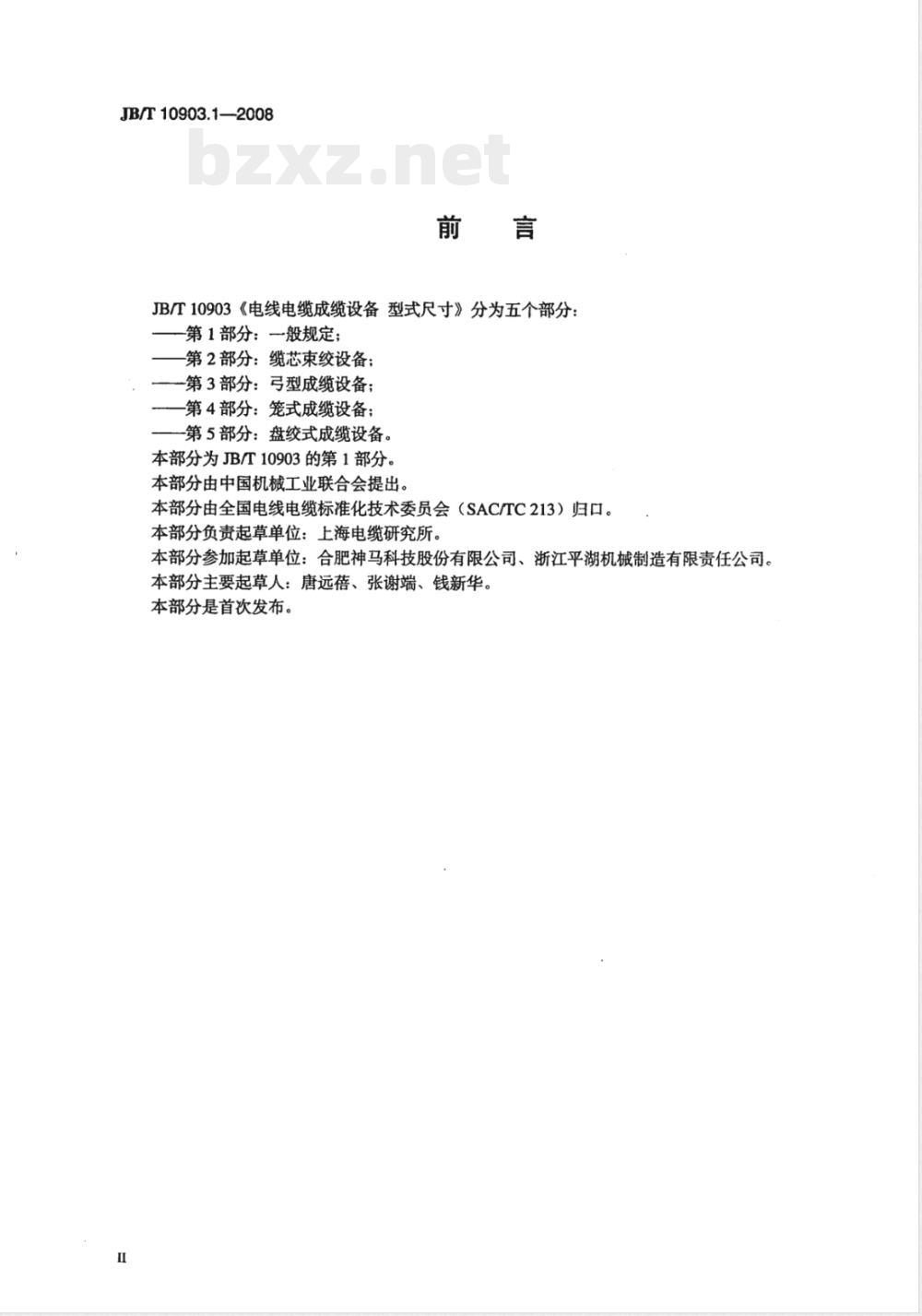

JB/T10903《电线电缆成缆设备型式尺寸》分为五个部分：-第1部分：一般规定；
第2部分：缆芯束绞设备；
一第3部分：弓型成缆设备；
-第4部分：笼式成缆设备；
-第5部分：盘绞式成缆设备，
本部分为JB/T10903的第1部分。本部分由中国机械工业联合会提出。本部分由全国电线电缆标准化技术委员会（SAC/TC213）归口。本部分负责起草单位：上海电缆研究所。本部分参加起草单位：合肥神马科技股份有限公司、浙江平湖机械制造有限责任公司。本部分主要起草人：唐远蓓、张谢端、钱新华。本部分是首次发布。

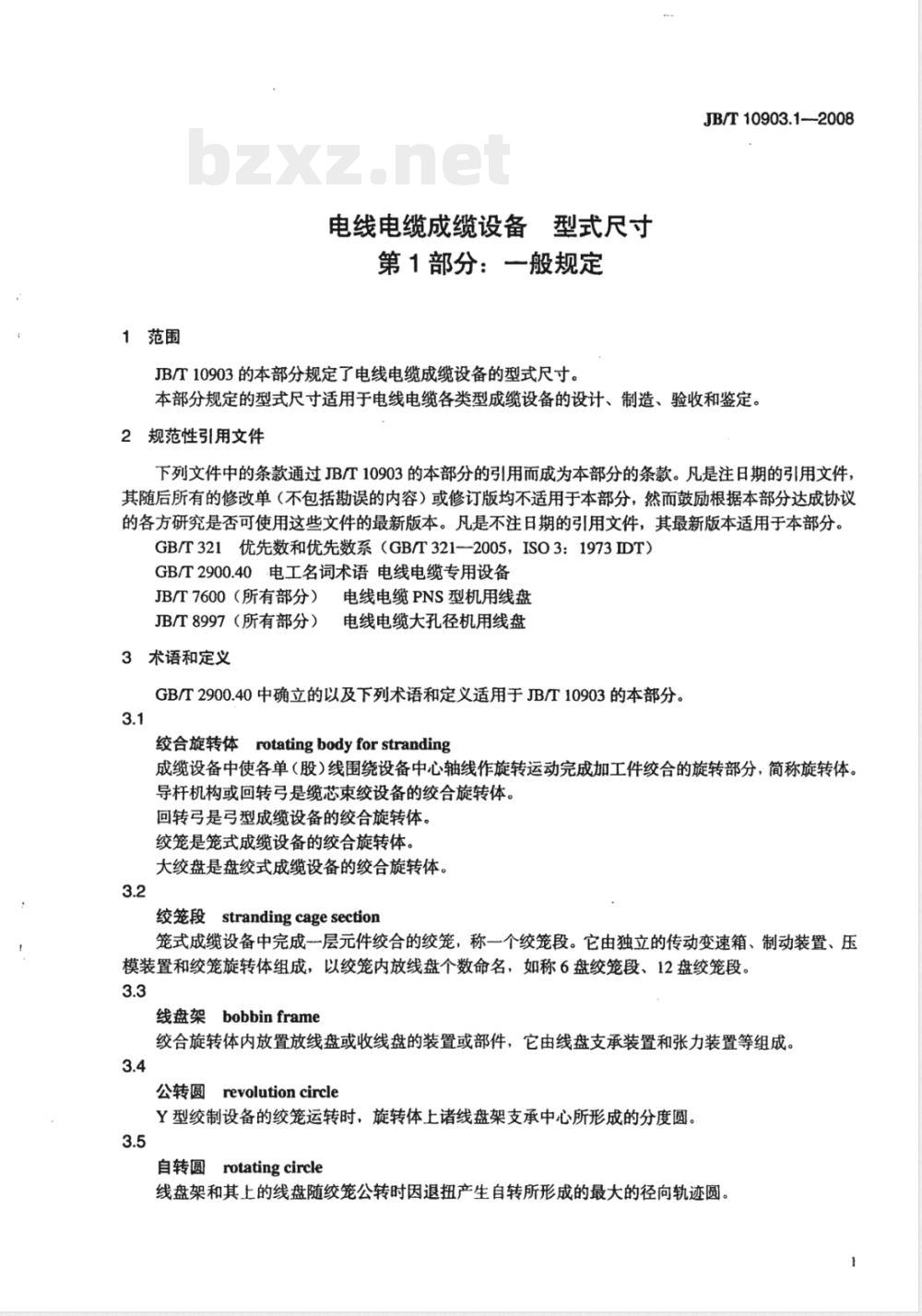

1范围
电线电缆成缆设备
型式尺寸
第1部分：一般规定
JB/T10903的本部分规定了电线电缆成缆设备的型式尺寸。JB/T10903.1---2008
本部分规定的型式尺寸适用于电线电缆各类型成缆设备的设计、制造、验收和鉴定。2规范性引用文件下载标准就来标准下载网
下列文件中的条款通过JB/T10903的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB/T321优先数和优先数系（GB/T321—2005，ISO3：1973IDT）GB/T2900.40电工名词术语电线电缆专用设备JB/T7600（所有部分）电线电缆PNS型机用线盘JB/T8997（所有部分）电线电缆大孔径机用线盘3术语和定义
GB/T2900.40中确立的以及下列术语和定义适用于JB/T10903的本部分。3.1
绞合旋转体rotatingbodyforstranding成缆设备中使各单（股）线围绕设备中心轴线作旋转运动完成加工件绞合的旋转部分，简称旋转体。导杆机构或回转弓是缆芯束绞设备的绞合旋转体。回转弓是弓型成缆设备的绞合旋转体。绞笼是笼式成缆设备的绞合旋转体。大绞盘是盘绞式成缆设备的绞合旋转体。3.2
绞笼段strandingcagesection
笼式成缆设备中完成一层元件绞合的绞笼，称一个绞笼段。它由独立的传动变速箱、制动装置、压模装置和绞笼旋转体组成，以绞笼内放线盘个数命名，如称6盘绞笼段、12盘绞笼段。3.3
线盘架bobbinframe
绞合旋转体内放置放线盘或收线盘的装置或部件，它由线盘支承装置和张力装置等组成。3.4
公转圆revolutioncircle
Y型绞制设备的绞笼运转时，旋转体上诸线盘架支承中心所形成的分度圆。3.5
自转圆rotatingcircle
线盘架和其上的线盘随绞笼公转时因退扭产生自转所形成的最大的径向轨迹圆。JB/T10903.1—2008

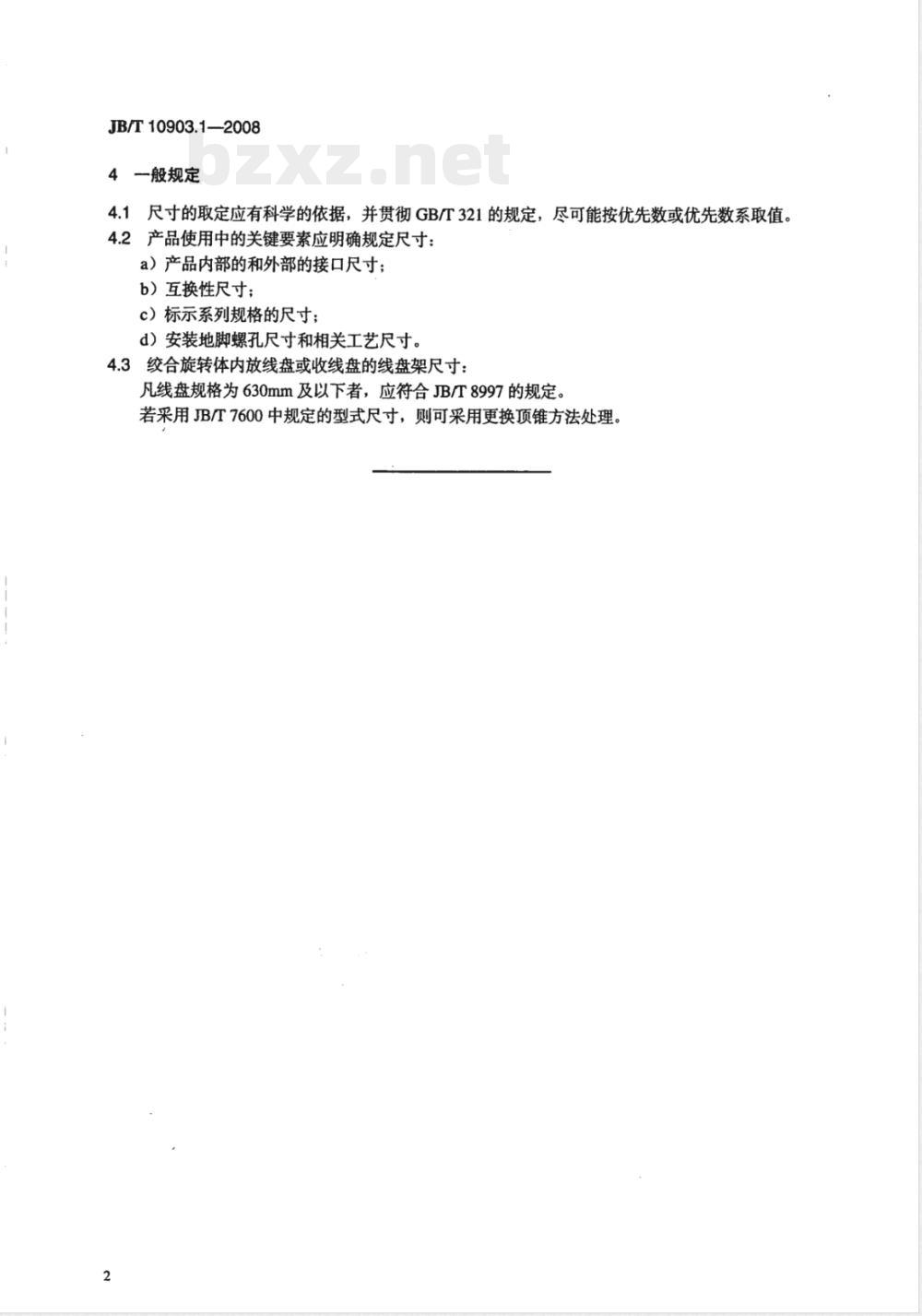

4一般规定
4.1尺寸的取定应有科学的依据，并贯彻GB/T321的规定，尽可能按优先数或优先数系取值。4.2产品使用中的关键要素应明确规定尺寸：a）产品内部的和外部的接口尺寸；b）互换性尺寸；
c）标示系列规格的尺寸；
d）安装地脚螺孔尺寸和相关工艺尺寸。4.3绞合旋转体内放线盘或收线盘的线盘架尺寸：凡线盘规格为630mm及以下者，应符合JB/T8997的规定。若采用JB/T7600中规定的型式尺寸，则可采用更换顶锥方法处理。2
人民共和国
机械行业标准
电线电缆成缆设备
型式尺寸
第1部分：一般规定
JB/T10903.1—2008
机械1业出版社出版发行
北京市百万庄大街22号
邮政编码：100037
210mm×297mm·0.25印张·8千字2008年11月第1版第1次印刷
定价：8.00元
书号：15111·9382
网址：http：//www.cmpbook.com编辑部电话：
（010）88379778
直销中心电话：
（010）88379693
封面无防伪标均为盗版
版权专有
侵权必究
