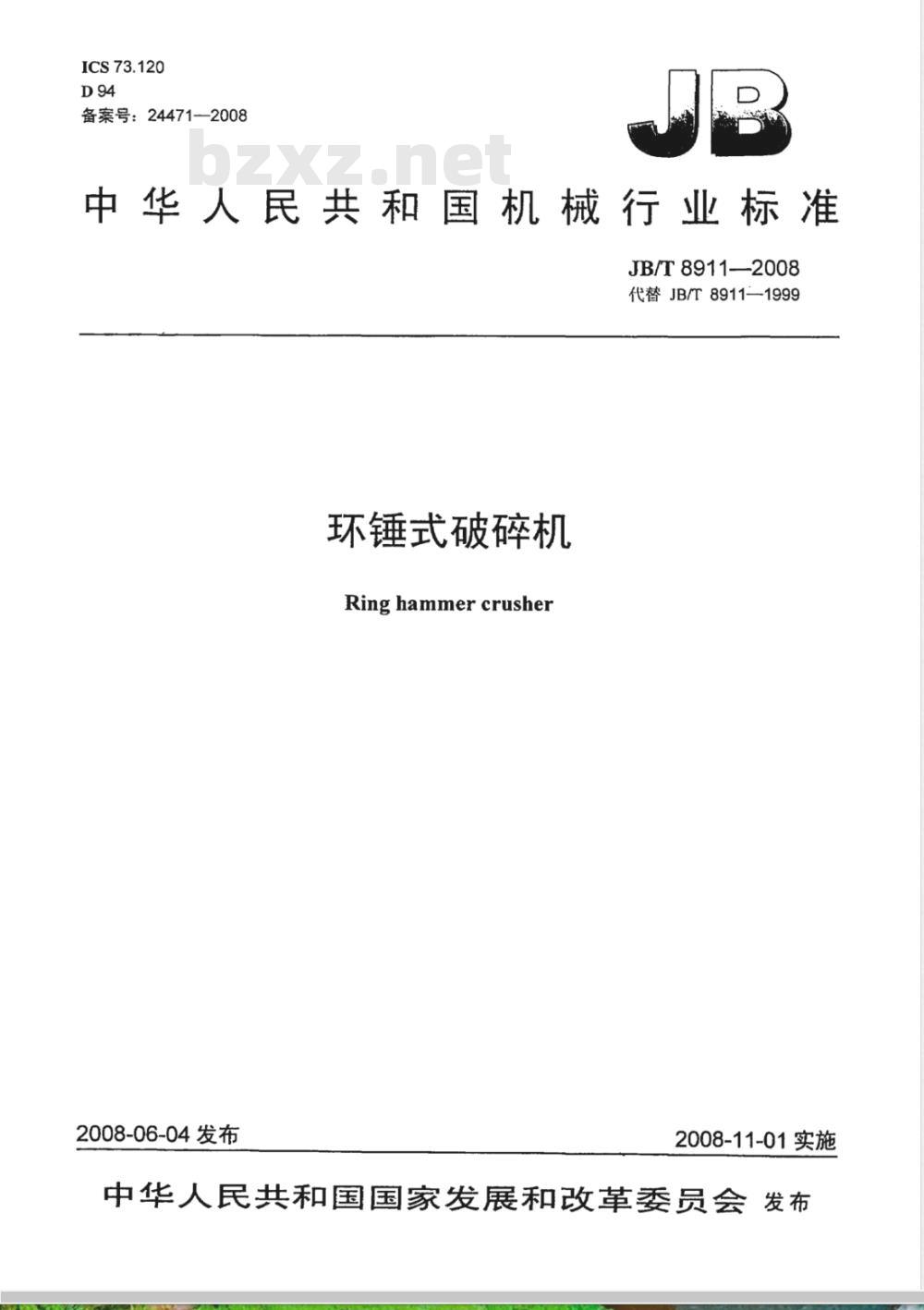

ICS73.120
备案号：24471-2008
中华人民共和国机械行业标准
JB/T 8911—2008
代替JB/T8911—1999
环锤式破碎机
Ringhammercrusher
2008-06-04发布
2008-11-01实施

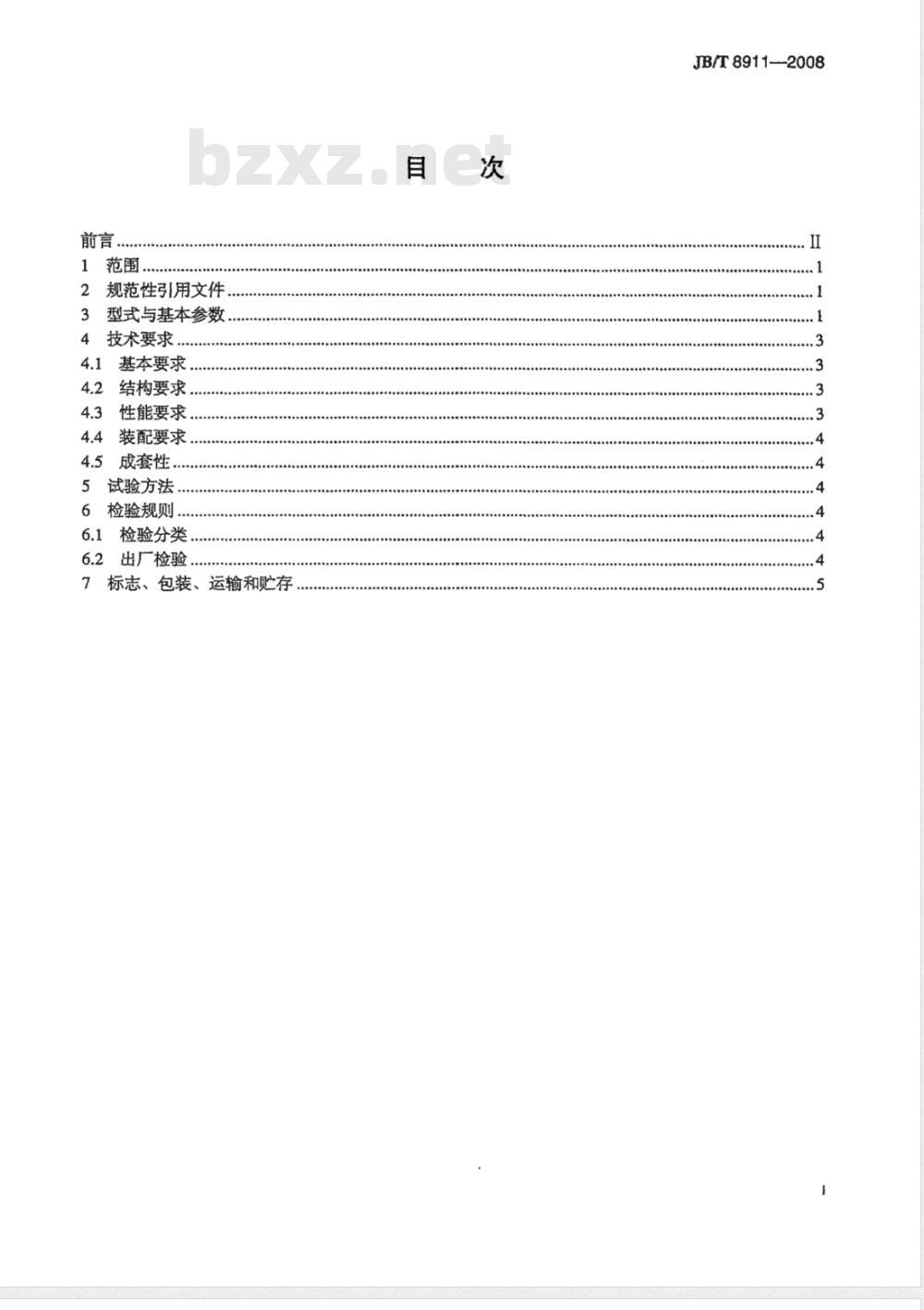

中华人民共和国国家发展和改革委员会发布前言，
1范围，
规范性引用文件
3型式与基本参数
4技术要求，
4.1基本要求.
结构要求，
性能要求.
装配要求，
4.5成套性..
5试验方法.
6检验规则.
6.1检验分类
6.2出厂检验.
7标志、包装、运输和贮存
JB/T8911—2008
JB/T8911—2008

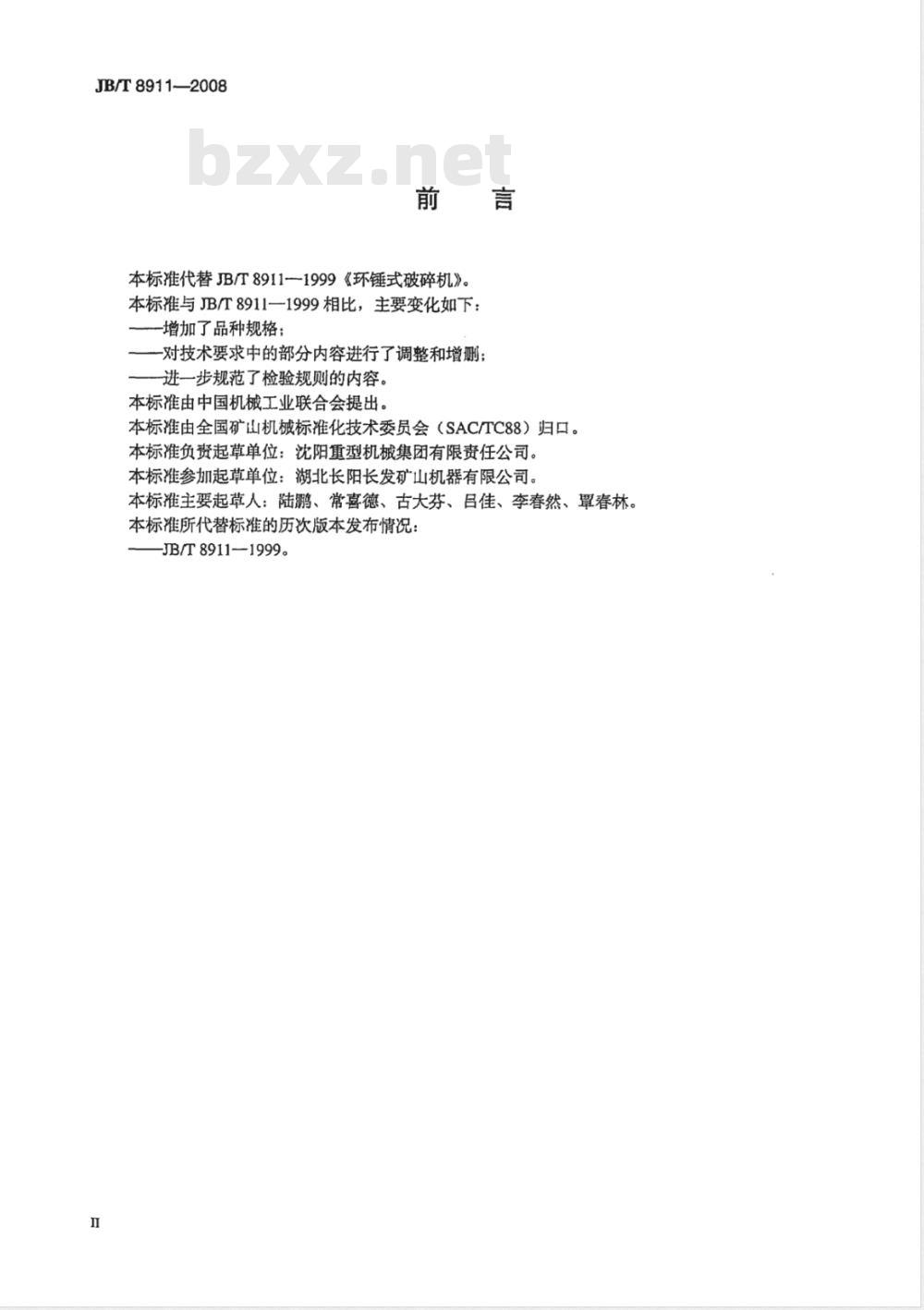

本标准代替JB/T89111999《环锤式破碎机》。本标准与JB/T8911一1999相比，主要变化如下：-增加了品种规格；
一对技术要求中的部分内容进行了调整和增删；一进一步规范了检验规则的内容。本标准由中国机械工业联合会提出。本标准由全国矿L山机械标准化技术委员会（SAC/TC88）归口。本标准负起草单位：沈阳重型机械集团有限责任公司。本标准参加起草单位：湖北长阳长发矿山机器有限公司。本标准主要起草人：陆鹏、常喜德、古大芬、吕佳、李春然、覃春林。本标准所代替标准的历次版本发布情况：-JB/T8911—1999。

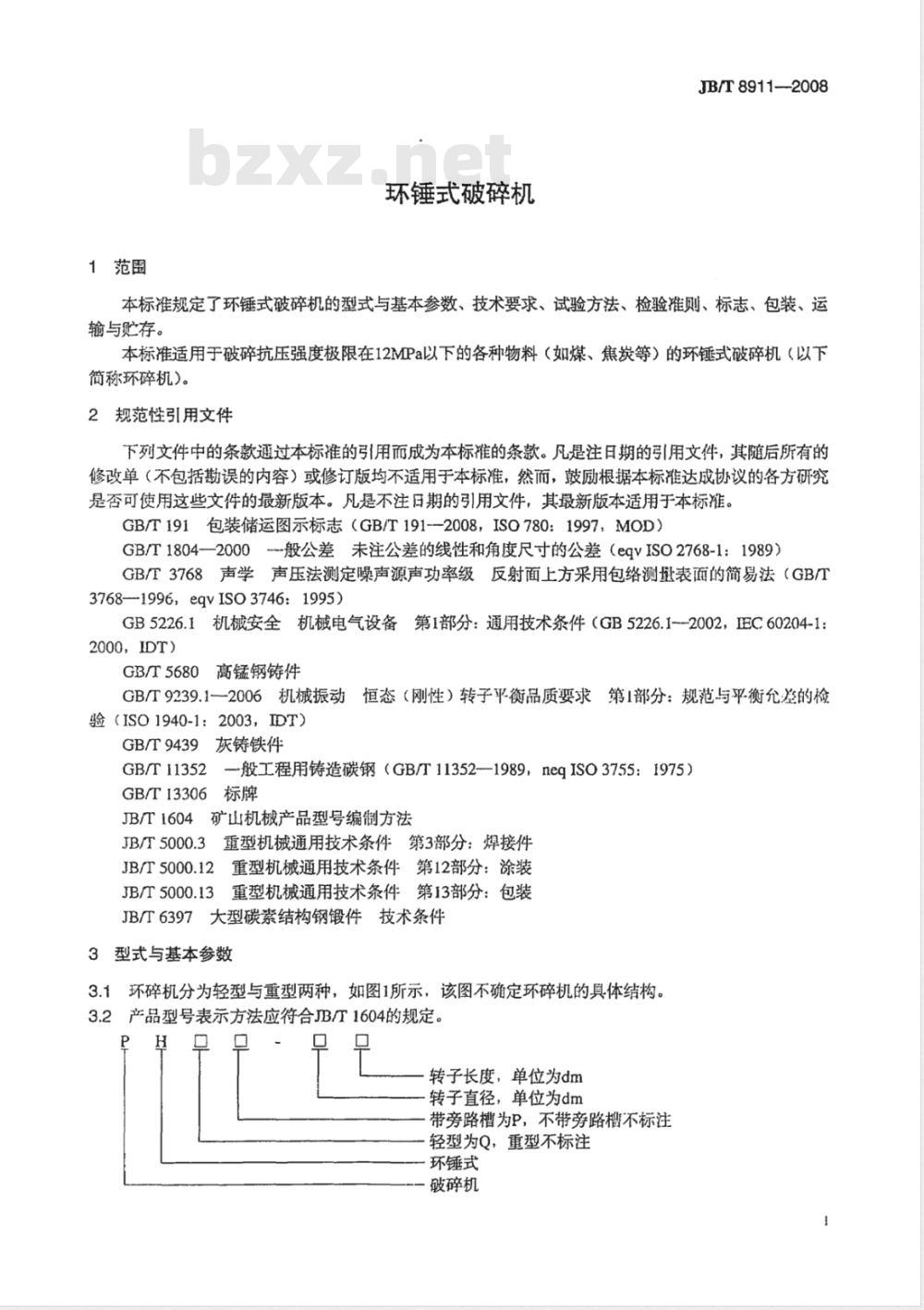

1范围
环锤式破碎机
JB/T8911—2008
本标准规定了环锤式破碎机的型式与基本参数、技术要求、试验方法、检验推则、标志、包装、运输与贮存。
本标准适用于破碎抗压强度极限在12MPa以下的各种物料（如煤、焦炭等）的环锤式破碎机（以下简称环碎机）。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T191包装储运图示标志（GB/T191--2008，ISO780：1997，MOD）GB/T1804—2000-般公差未注公差的线性和角度尺寸的公差（eqVISO2768-1：1989）GB/T3768声学声压法测定噪声源声功率级反射面上方采用包络测表面的简易法（GB/T3768—1996，eqvISO3746：1995)GB5226.1机械安全机械电气设备第1部分：通用技术条件（GB5226.1--2002，IEC60204-12000，IDT）
GB/T5680高锰钢铸件
GB/T9239.1一2006机械振动恒态（刚性）转子平衡品质要求第1部分：规范与平衡允差的检验（ISO1940-1：2003，IDT）
GB/T9439
灰铸铁件
—般工程用铸造碳钢（GB/T11352—1989，neqISO3755：1975）GB/T11352
GB/T13306标牌
JB/T1604矿山机械产品型号编制方法JB/T5000.3重型机械通用技术条件第3部分：焊接件JB/T5000.12重型机械通用技术条件第12部分：涂装JB/T5000.13重型机械通用技术条件第13部分：包装JB/T6397大型碳素结构钢锻件技术条件型式与基本参数
3.1环碎机分为轻型与重型两种，如图1所示，该图不确定环碎机的具体结构。3.2产品型号表示方法应符合JB/T1604的规定。转子长度，单位为dm
转子直径，单位为dm
带旁路槽为P，不带旁路槽不标注轻型为Q，重型不标注
环锤式
破碎机
JB/T89112008

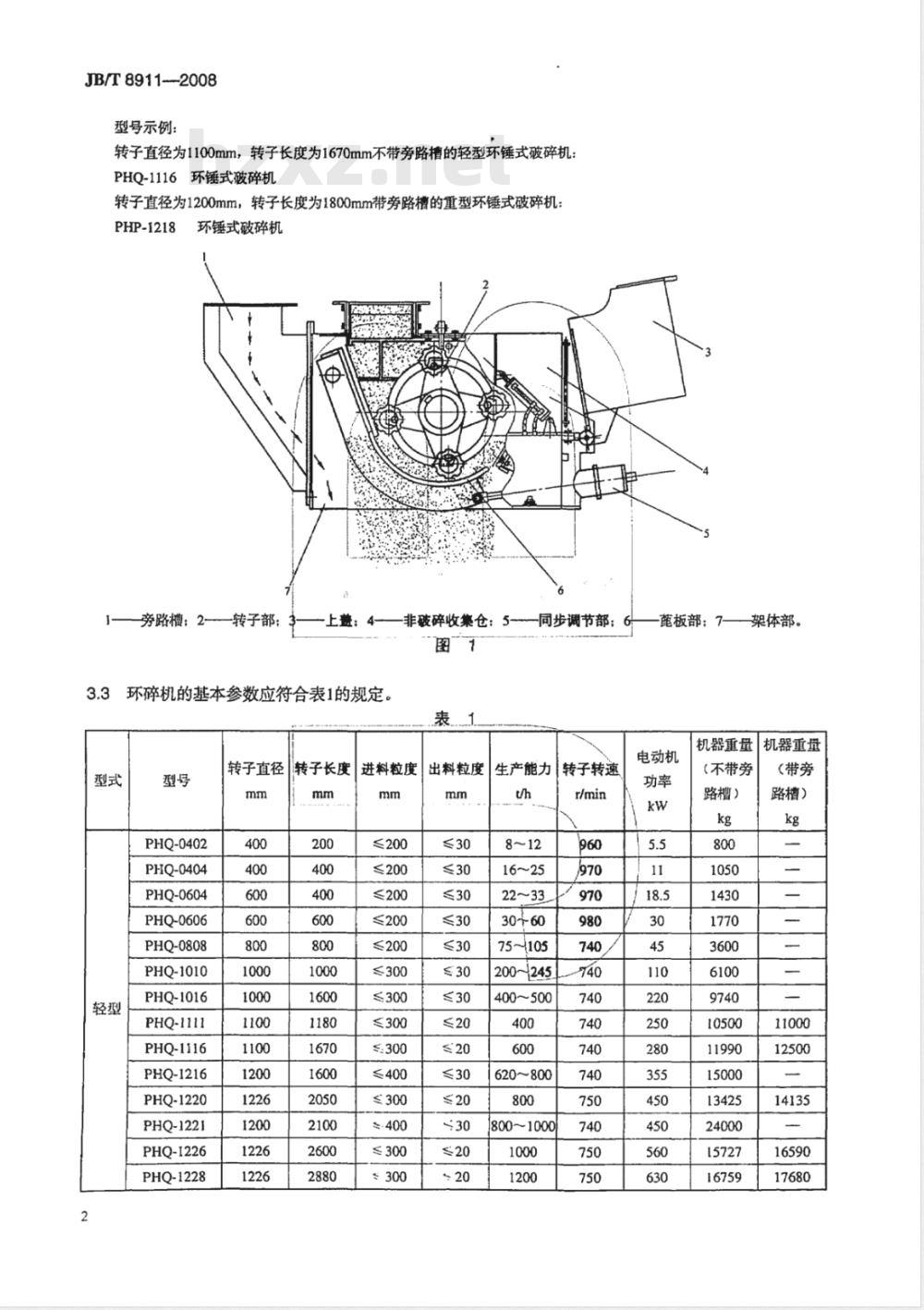

型号示例：
转子直径为1100mm，转子长度为1670mm不带旁路槽的轻型环锤式破碎机：PHQ-1116环锤式破碎机
转子直径为1200mm，转子长度为1800mm带旁路槽的重型环锤式破碎机：PHP-1218
环锤式破碎机
旁路檀：2-
一转子部：3
上整：4
环碎机的基本参数应符合表1的规定，B
PHQ-0402
PHQ-0404
PHQ-0604
PHQ-0606
PHQ-0808
PHQ-1010
PHQ-1016
PHQ-1111
PHQ-1116
PHQ-1216
PHQ-1220
PHQ-1221
PHQ-1226
PHQ-1228
转子长度
转子直径
-非破碎收集仓：5-
进料粒度
≤200
≤200
≤200
≤200
≤200
≤300
≤300
≤300
≤400
≤300
≤300
出料粒度
一同步调节部；6
生产能力
75~105
200~245
400~500
620~800
800~1000
转子转速
麓板部：7-
电动机
架体部。
机器重量
（不带旁
路槽）
机器重量下载标准就来标准下载网
（带旁
路槽）
PH-0806
PH-0809
PH-1213
PH-1218
PH-1322
PH-1326
PH-1331
PH-1835
转子直径
转子长度
表1 (续)
进料粒度
≤250
≤250
≤300
≤300
≤400
≤400
≤500
出料粒度
注1：转子直径指转子在工作状态时环锤外沿的运动轨迹。生产能力
转子转速
电动机
JB/T8911—2008
机器重量
（不带旁
路槽）
机器重盘
（带旁
路槽）
注2：生产能力是指被破碎物料的抗压强度极限不大于12MPa、表面水分小于9%、堆密度为0.8/m21t/m2、合格粒度不小于90%时的生产能力。
注3：机器重量不包括电动机重量。4技术要求
4.1基本要求
4.1.1环碎机应符合本标准的规定，并按经规定程序批准的图样和技术文件制造。4.1.2高锰钢铸件应符合GB/T5680的规定。4.1.3碳素钢铸件应符合GB/T11352的规定。锻件应符合JB/T6397的规定。
4.1.5灰铸铁应符合GB/T9439的规定。焊接件应符合JB/T5000.3的规定。4.1.6
电气设备应符合GB5226.1的规定。8图样上未注公差尺寸的极限偏差应符合GB/T1804—2000中m级的规定4.1.8
4.2结构要求
传动装置可装在架体对称的两侧。生产能力大于或等于800t/h的较大型环碎机应设有上盖液压开启机构。篦板调节机构应灵活、可靠。
同企业同型号的环碎机的环锤及篦板等易损件应有互换性，且更换容易。篦板的缝隙尺寸与布置方向应有利于合格粒度的排出。环碎机的各个结合面应密封严实，不应漏灰。轴承应有良好的密封，不应有进入灰尘和漏油现象。3环碎机的传动部应有安全防护罩。4.2.8
4.3性能要求
轴承温升不应超过35℃，最高工作温度不应超过80℃。4.3.2
环碎机的空载噪声不应大于90dB（A）。4.3.3
3环碎机轴承座的垂直和水平振幅不应大于0.20mm。4.3.4环碎机的环锤的使用寿命不应低于3000h。在规定使用条件下，环碎机从开始使用到第-一次大修时间（指更换主轴、锤盘等）不应少于7000h。4.3.5
JB/T8911—2008
4.4装配要求
4.4.1环碎机的上、下机体的结合面在任何方向的平面度误差不应大于0.2mm/1000mm，结合平面与轴承座中心平面的距离极限偏差为土0.10mm。4.4.2转子部在未装环锤前应做静平衡试验，其平衡品质等级应符合GBT9239.12006中G6.3的规定。4.4.3转子部上的环锤应进行配重，每个环锤的重量都要称出并标定，相互对称两排环锤的重量差不应大于0.17kg。在数个环锤圆周中每个相对环锤的重量应力求相等。4.4.4各结合面应平整匀称，不应有明显的错位和缝隙。4.4.5环碎机的涂漆质量和颜色应均匀、美观，应符合JB/T5000.12的规定。4.5成套性
4.5.1环碎机成套供货范围包括环碎机本体、传动装置、电动机。4.5.2根据用户的要求，制造厂可提供有关备件。4.5.3随机提供合格证明书、使用说明书、产品说明书、安装图、基础图及装箱单。5试验方法
5.1用通用量具检验环碎机主要零部件尺寸。5.2人工盘车试验，各转动部分应灵活、可靠、无卡阻现象。5.3空负荷试车不应少于2h，在试车中检查：a）在轴承座上方和两侧，用测振仪检测其水平和垂直振幅；b）按GB/T3768的规定检测噪声值；c）用温度计检测轴承工作温度。每隔30min测量一次，直至温度稳定为止。5.4环碎机应在用户处进行负荷试车，试验内容包括：a）生产能力测试：可用连续作业折算法测定，即将某段时间内的全部破碎物进行计量，折算成小时生产能力，累计时间不少于0.5h；b）出料粒度测试：用国家标准网孔的筛组进行筛分并做出筛下物料的百分比曲线；c）功率测试：用功率表测试：
d）重复5.3中的a）、c）两项内容。6检验规则
6.1检验分类
破碎机的检验分为出广检验和型式检验。6.2出厂检验
6.2.1每台产品须经制造厂质量检验部门检验合格后方可出厂，出厂时应附有证明产品质量合格的文件。
6.2.2出厂检验在制造厂进行，检验4.2.3、4.3.1、4.3.2、4.3.3、4.4.4和4.4.56.3型式检验
6.3.1有下列情况之-~时应进行型式检验a）新产品试制定型鉴定或老产品转厂生产时；b）正式生产后，产品结构、材料、工艺有较大改变，可能影响产品性能时：c）正常生产后的定期检验：
d）长期停产后恢复生产时：
e）出厂检验结果与上次型式检验有较大差异时；f）国家质量监督检验机构提出型式检验要求时。6.3.2
型式检验应包括本标准的全部要求。4
JB/T8911--2008
6.3.3型式检验应从出厂检验合格的产品中抽取一台进行。检验中若不合格，则应加倍抽样进行复检。如复检合格，则判该批产品为合格。如仍有一台不合格时，则判该批产品为不合格品。7标志、包装、运输和贮存
7.1应在环碎机明显处固定产品标牌，其型式与尺寸应符合GB/T13306的规定。标牌应标明下列内容：a）产品名称和型号；
b）主要技术参数；
c）制造厂名称及地址：
d）出厂编号及出厂日期。
7.2产品包装应符合JB/T5000.13的规定，装箱发货时每件包装箱外壁文字标记应符合GB/T191的规定，其内容包括：
a）到站（港）及收货单位；
b）发站（港）及发货单位；
c）产品名称与型号；
d）毛重、净重、箱号及外形尺寸：e）起吊作业标志等。
7.3产品按装箱单分类包装，包装应满足水路、陆路运输的要求。出口产品应满足外贸订货的要求。7.4产品在贮存期内应防尘，电气设备防止潮湿。封存期间应定期维护，防止零部件锈蚀和损坏。中
