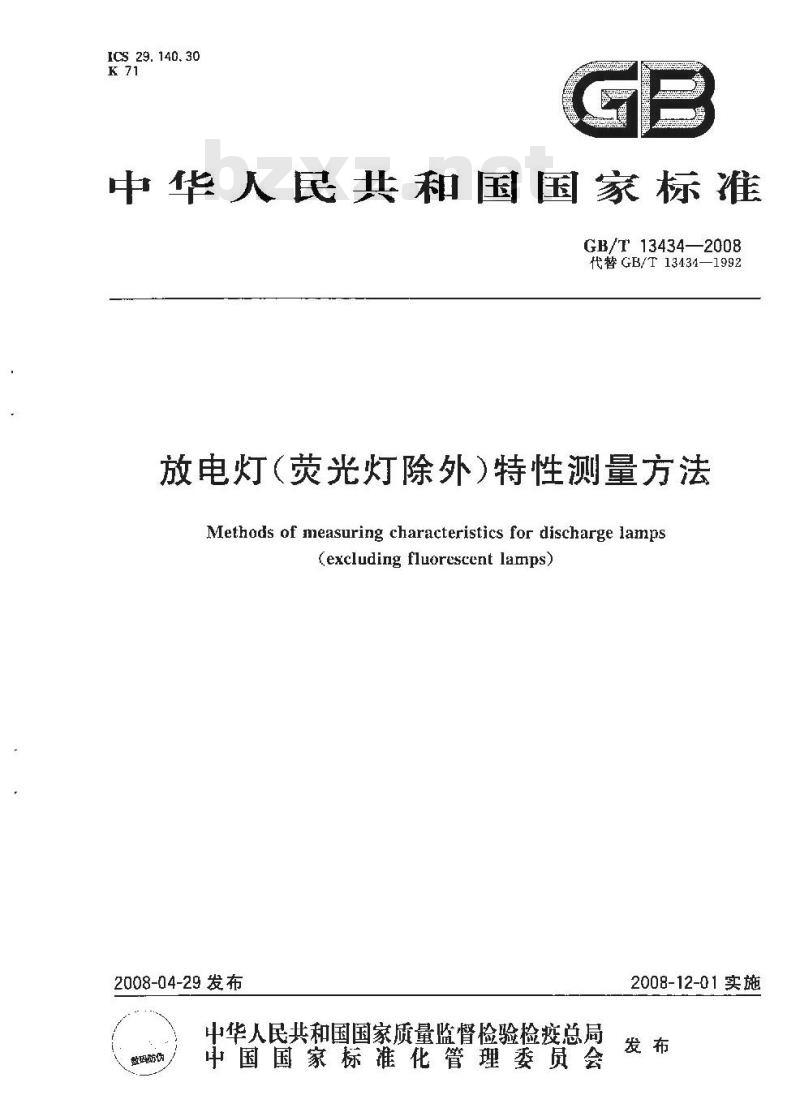

【国家标准(GB)】 放电灯(荧光灯除外)特性测量方法

ICS 29.140.30
中华人民共和国国家标准
GB/T13434—2008
代替GB/T13434—1992
放电灯（荧光灯除外）特性测量方法Methods of measuring characteristics for discharge lamps(excludingfluorescentlamps)
2008-04-29发布
中华人民共和国国家质量监督检验检疫总局数码防伪
中国国家标准化管理委员会
2008-12-01实施

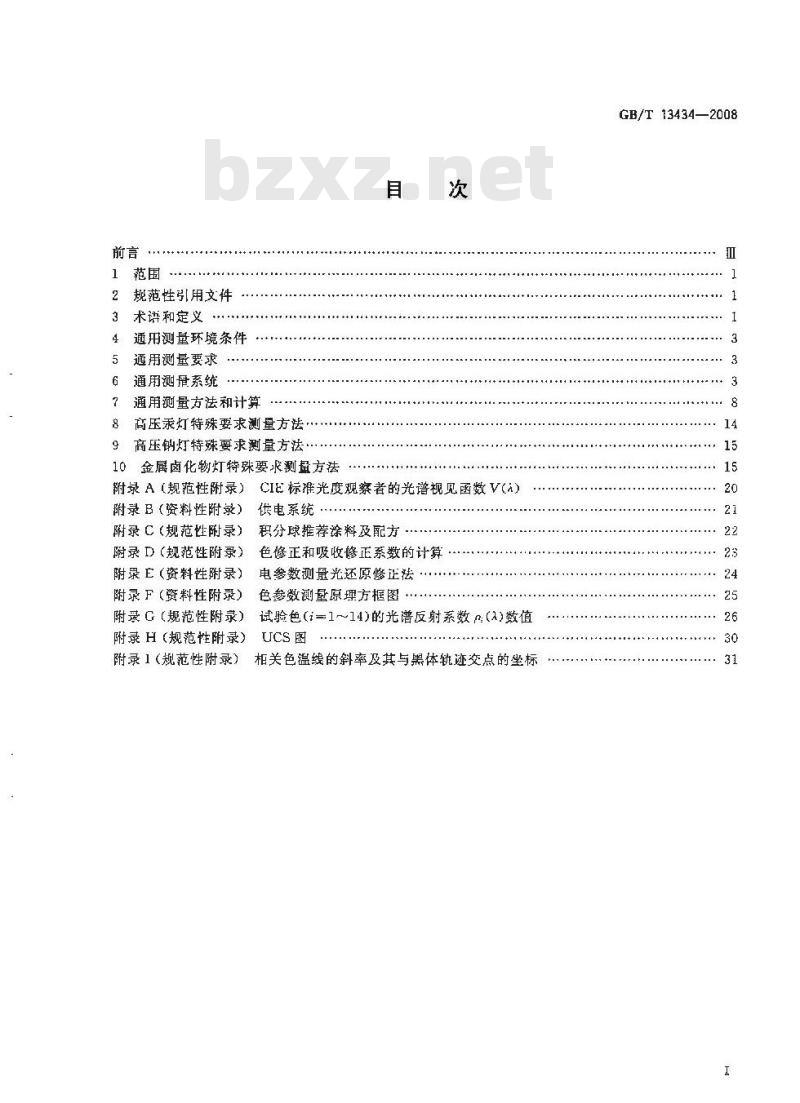

规范性引用文件
3术语和定义
通用测量环境条件
通用测量要求
通用测骨系统
通用测量方法和计算
商压汞灯特殊要求测量方法
9高压钠灯特殊要求测量方法
10金属卤化物灯特殊要求测鱼方法附录 A（规范性附录）
附录B（资料性附录）
附录C（规范性附录）
附录D(规范性附录）
附录E（资料性附录）
附录F (资料性附录)
附录（规范性附录）
附录H（规范性附录）
附录1（规范性附录）
CIE标准光度观察者的光谱视见函数V(i)供电系统
积分球推荐涂料及配方
色修正和吸收修正系数的计算
电参数测量光还原修正法
色参数测量原理方框图
试验色(i=1～14)的光谱反射系数n(a)数值UCS图
相关色温线的斜率及其与黑体轨迹交点的坐标GB/T 13434—2008
GB/T13434—2008

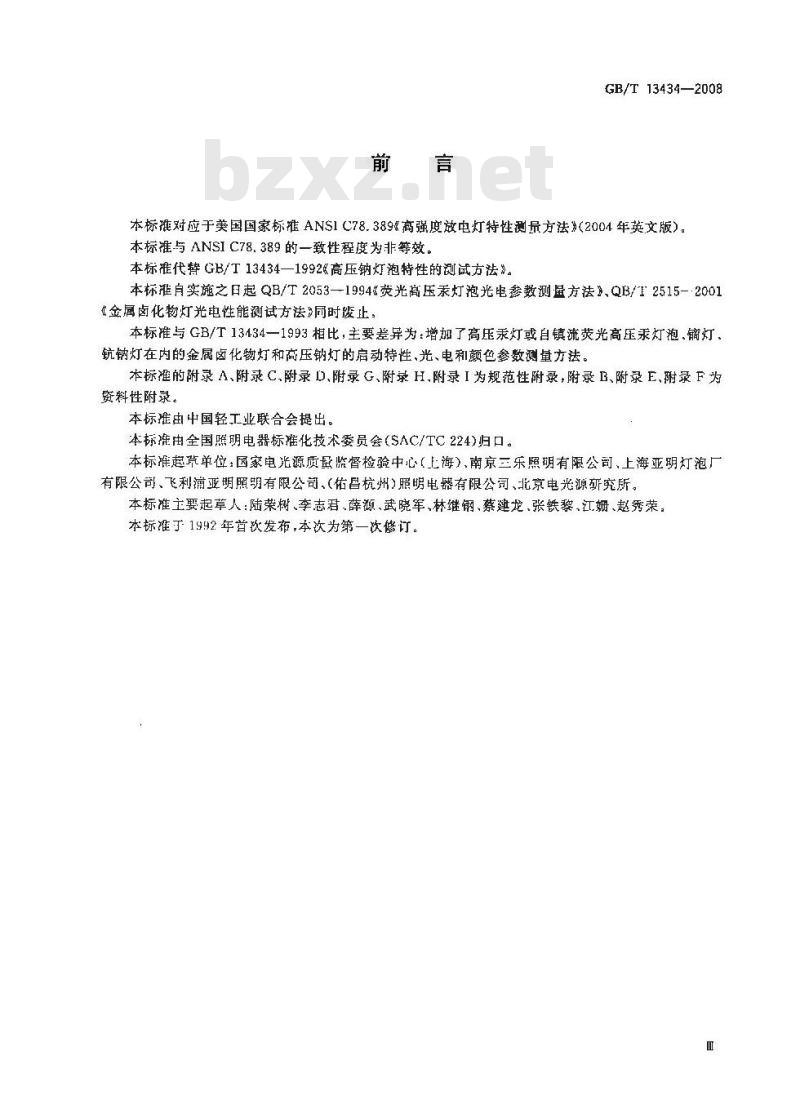

本标推对应于美国国家标雅ANS1C78.389高强度放电灯特性测量方法（2004年英文版）。本标准与ANSIC78.389的一致性程度为非等效。本标准代替GB/T13434—1992《高压钠灯泡特性的测试方法》。本标准自实施之日起QB/T2053—1994荧光高压汞灯泡光电参数测量方法》QB/T2515-·2001《金属卤化物灯光电性能测试方法》同时俊止：本标准与GB/T13434一1993相比，主要差异为：增加了高压汞灯或自镇流荧光高压汞灯泡.镐灯航钠灯在内的金属卤化物灯和高压钠灯的启动特性、光、电和颜色参数测量方法。本标准的附录 A、附录 C.附录 D、附录 G、附录 H,附录 I 为规范性附录,附录 B、附录 E、附录 F为资料性附录。
本标准由中国轻工业联合会提出。本标准由全国照明电器标准化技术委员会(SAC/TC224)归口。本标准起草单位：国家电光源质量监督检验中心（上海）、南京三乐照朔有限公司、上海亚明灯泡厂有限公司、飞利浦亚明照明有限公司、（佑昌杭州）照明电器有限公司、北京电光源研究所。本标准主要起草人：陆荣树、李志君、薛源、武晓军、林维钢、蔡建龙、张铁黎、江姗、赵秀荣，本标准于1992年首秋发布，本次为第一次修订。1范围
放电灯（荧光灯除外）特性测量方法GB/T 13434—2008
本标准规定了高压汞灯、高压钠灯和包括镝灯、钠铊铟灯和钠灯系列在内的单端和双端金属卤化物灯特性的测量方法。
本标准适用于电50Hz交流电源供电，需要时配以相应的镇流器和触发器，工作在额定电源电压的92%～106%的高压汞灯、钠灯和包括镐灯、钠铊灯和钠灯系列在内的单端和双端金属卤化物灯（以下简称为灯)。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本均适用于本标准。GB/T2900.65电工术语照明（GB/T2900.65—2001，1EC60050-845:1987,MOD）GB/T3978标准照明体及照明观测条件（GB/T3978—1994，neqCIES001：1986）GB/T7922--2003照明光源颜色的测量方法GB15039发光强度、总光通量标准灯泡GB/T15043—2008白炽灯泡光电参数的测整法GB/T18661—2008金属卤化物灯（钠系列）QB/T2512灯头温升的测量方法（QB/T2512—2001,idtIEC60360:1998）IEC61167:1998金属卤化物灯
CIE15色度学
3术语和定义
GB/T2900.65确定的以及下列术语和定义适用于本标准。3.1
初始值initial readings
灯在老炼 100 h 时所测得的光,电、颜色参数值。3.2
温升时间 warm-up time
灯在接通规定电源电压后，灯电压达到产品标准规定值时所需的时间。3. 3
启动电压starting yoltage
在灯的两终端上，使灯正常启动并稳定燃点的最低电源电压有效值。3.4
启动时间 starling lime
灯在额定电源电乐下从启动至达到稳定状态的时间。3.5
启动电流starting current
在额定电压下,灯启动后 5 s～15 s时的最大灯电流。1
GB/T 13434---2008
再启动时间reignition lime
在额定电源电压下正常燃点的灯，从断开电源电压后立即接通电源到灯再次启动的时间。3.7
灯的稳定状态lamp stabilization灯在额定条件下充分预热10min20min后，其每分钟闪光输出量变化不超过1均的状态。3.8
灯功率power dissipated by a lamp灯(配用基准镇流器时在额定电源电压下)本身所消耗的功率。3.9
总光道量 total luminons flox相对于4元球面角度的立体角，光源的累积光通。3.10
相关色温correlatedcolortemperatureTep
在相同视亮度和规定的观测条件下，普朗克辐射体辐射的知觉色与给定色刺激的知觉也最接近柜似时，普朗克辐射体的温度，即为该色刺激的相关色温。单位，K注1：计算色剩激的相关色温的握荐方祛是在色品图上，确定替朗克轨迹与包含代我该色邀的点的药定等温裁的交点所对应的温度（见 CIE 15 号出版药）。注2：任何情说下相关色温都是适宜的，倒数相关色温比倒数色温更带佳用。3. 11
分布温度distribution temperatureT
在所关迁的光谱范围内，普朗克辐射体的相对光谱分布S）与所考虐的辐射体的想对光谱分布相同或近似相同时，普朗克辐射体的温度。单位：K3.12
色坐标chromaticitycorordinates一组三色刺激值中的每一个值与它们的总和之比。注1：由于三个色品坐标之和等于一，所以知道其中两个便能确定色品。注2；在CIE标唯色度系统中，色坐标用符号.y,和*表示。3.13
color rendering index
显色指数
由被测照明体照明物体所呈现的心理物理色与由参照照明体照明同一物体所呈现的心理物理色一致程度的度量(应适当考虑色适应状态）。3.14
红色比 red ratio
光源辐射光的红色部分600nm~780nm的光通量占可见光谱区380nm~780nm的光通量百分比值(见式(1))。无量纲。
式中：
P(A)——光源的相对光谱功率分布；K
P(a)V(a)da
p(a)V(a)da
V()——CIE规定标摊光度观察者的光谱视见函数(见附录A)：K，—-CIE规定标准光度观察者的最大光谱光视效能，其值为6831m/W。4通用测量环境条件
GB/T 13434--2008
测景场所应具备防尘、防及遮光设施，且无强烈空气对流的静止环境。除另有规定外，所有的测量都应在规定的正常大气条件下进行。环境温度为25℃士5℃，相对湿度为45%～65%。5通用测量要求
5.1在测量光电参数时，只允许有关仪表接入。5.2灯的燃点位置和稳定要求
5.2.1灯的燃点位置
a）灯在预热稳定或测量时，应按相应产品标准规定的位置燃点；水平燃点的灯，其电弧管的排气管尖应向上。垂直燃点的灯，其灯头向上。b）灯置于积分球中，被测灯的光中心应处于球中心。5.2.2灯的预热和稳定
a）灯的光、电和色参数应是灯在工作性能稳定时的数值；b）测量前，灯应在环境温度25℃士5℃下正常燃点至少6h，HL燃点中灯功率变化应不超过3%；测盈过程中，如不改变点灯状态面需要移动位置（如从预热台到积分球内），应使灯首先冷却，使玻壳各部位温度都不超过60℃，在新的位置上保持原燃点灯状态，再燃点时间不小于15 min使其稳定：
已经稳定的灯可以通过不熄孤的方法转人测量条件（且预热与测量条件相同），其再燃点时间d)E
可以缩至最短；
测量灯的工作性能是否稳定的方法是：在灯燃点至预定时间（如15tnin)后，检查其光电参数，以后每隔3min~5min测量一次，三次测量的数值变化不超过1%时，则认为此时灯工作已愁定
f）灯的预热和稳定要求不应代替对灯测量前的100h老炼。6通用测量系统
6.1电参数测量系统
6.1.1电参数测量原理图见图1。6.1.2交流供电电源
交流供电电源的电压为正弦波，其谐波含量的总和应不超过基波的3%。在额定电源电压下，颖率应能稳定在（50Hz～60Hz)士0.25Hz范围内。供电电源的电压应稳定，其变化应不大于0.5%，测量时电压的变化应控制在0.2%以内：b）电源阻抗：在灯与基准镇流器连接处的电源阻抗应不超过基准镇流器的2%；c）电源、隔离变压器或调压器应至少具有五倍于正常额定负载的容量；3
GB/T13434—2008
d）电源电压应能从零平滑而准确地调至额定电压值或额定电流值（参见附录B推荐供电系统）。6.1.3基推镇流器
测量灯的光、电和额色参数时，应使用与灯规定相匹配的基准镇流器。基谁镇流器规格和参数应符合相应的产品标准的规定。
6.1.4可变线性阻抗型镇流器
测量灯的启动电压时，线性阻抗器应能调整至产品规定的要求。6. 1.5触发器
应使用与灯产品标准要求相一致的触发器。6.1.6电参数测量仪表
a）测量仪表的精度应不低于0.5级，控制标准灯的测量仪表精度应不低于0. 1 级,且显示电参数的有效值。
仪表量程选择适当，当选用指针式仪表时，应保证测量时读数在仪表满刻度的1/3～2/3之间。b)
当选用数字式仪表时，测量的有效位数应不少于四位。测量电压的仪表应是高阻低耗型，其并联绕组的分流应不超过灯电流0.5%。测量电流的仪表应是低阻低耗型，其串联绕组的电压降应不超过灯电压0.3%。测量仪表应适用于非正弦量测量，对有效值测量不产生附加误差。e)
峰值信号的测量应使用具有良好上升时间和记录速度特性的示波器。峰值电压表可与之配合使用。
自耦变玉器(粗调)
自耦变压器(细调)：
降压变压器：
一触发器；
电压表，
电压表：
PA-—-电流表：
Sg ~ Sg
功率表：
被测灯，
开关；
—示波器；
I.--基准镇流器或可调线性电抗器.Ss
图1电参数测量原理图
6.2光通量测量系统
光通量测量系统如图2、图3所示。积分球理
一家口蹈砂玻璃；
3-—中性减光玻璃；
一光电接收器：
示数仪表：
6V()修F满光器；
光路控制器：
8——挡屏：
一灯。
图2积分法测量光通量系统示意图光诺仪
图3光谱光度法测量光通量系统示意图测量的总不确定度应不大于7%（不包括测光标准灯的误差）。6.2.1测光用积分球
GB/T13434—2008
信号处理系统
积分球、球体测量窗口、球内灯座、挡屏、窗口磨砂玻璃、光电接收器、示数仪表、减光器均应符合GB/T15043--2008中4.2.1.1和4.2.1.2的规定。a）测量不同功率灯的总光通量所选用的积分球直径应符合表1的规定。5
GB/T 13434--2008
表1测量不同功率灯的总光通量所选用的积分球直径灯功率P/W
175≤P1000
P=1 000
积分球直径D/m
≥1, 5
b）球内表面各处的曲率半径应基本一致，其曲率比应小于2%。球体应有良好的光密封性c）球体内表面及附件表面须均勾涂白色涂层，要有较好的化学稳定性及反射特性，在可见光范围内的光谱反射率应接近中性，其差异应不大于3%。积分反射率应不抵于85%。球内各部分的反射率应均匀，使用过程中，球内各部分反射比的差异应不大于3%。涂层配方见附录C。
d）挡屏应安装在离球心2R/3处，无直子测量窗口中心线；挡屏中心，测量窗口中心与球心应处于同一轴线上，挡屏平面与测量窗口平面应垂直于该轴线；挡屏的尺寸应尽量小，形状不限，并能邀住被测光源的光使其不直接照射到光电接收器上：球内影响光测量的附件应尽量少，测量窗口的漫透射玻璃（或漫射积分球）应与积分球内表面相划：若采用单面磨砂玻璃，则毛面e
应朝球心；窗口的漫透射玻璃（或漫射积分球）在可见光区的透射（反射）比应接近于中性f）测光标推灯的灯座位置应使灯垂直燃点且灯头朝上，被测灯的灯座位置应使灯符合产品标准中规定的燃点位置和方向，且应使灯的发光中心位于积分球的球心。6.2.2光电光度计
光电光度计由光电接收器，示数仪表两部分组成。6.2.2.1光电接收器
a）光电接收器应采用性能稳定、灵敏度高、线性好、响应速度快的光电转换组件。光电接收器修正滤光器及积分球组合后的光谱灵敏度应符含C标准光度观察者的光谱光6)
视效率V(A)(见附录A)。
为了便于控制光电接收器受光照的时问，在光电接收器前可安装光路控制器（快门）。为改善光电输出的线性，在光电接收器底可用1/V转换输出。6.2.2.2示数仪表
a）示数仪表的等级应不低于0.5级，测量时读取的有效位数不少于四位：b）与光电接收器组合后，在测量范围内应有良好的线性和重复性，在作范围内非线性误差不大于 0. 2%。
光谱辐射仪
光谱范围至少为380nm~780ntm，仪器的线色散倒数为1ntm/mm~4nm/mm；a)
仪器波长准确度不太于士0,1 nm，重复性不大于士0.2nmb)
配用性能稳定的光电接收器，且与示数仪表组合后有良好的线性和重复性，并在其工作范围内非线和重复性误差不大于1%（2856K)。d)
不能有杂救光进入光谱辐射仪光路；r
色坐标测量误差：Ar和4y应不超过土0.001；l）用于光电接收器的工作电源在预热30 min后，电压波动应不超过0.05%/30 min。6.2.4测光标准灯
用积分法测量光通量时，应采用与被测灯同类型的光谱能量分布相似的、经过可溯源标定的灯作为测量光通量标准灯，其总光通量尽可能与被测灯接近，每个规格灯组不少于三只。如果选用白炽普通测光标准灯时，由于二者相对光谱功率分布相差较大，则应进行色修正和吸收修正(其方法见附录D)；
GB/T 13434—2008
用光谱光度法测量光通量时，标准灯应符合GB15039规定。标准灯光通最选择应使标准灯在光谱辐射仪上的光谱光度响应值与被测灯在同一数量级内；用光谱光度法测量颜色参数时，使用A（2856K）光源的光谱辐射能量标准灯或色温标准灯，其相对光谱能量分布采用A光源的黑体辐射相对光谱能量分布参数。6. 3红色比参数测量系统
红色比测最系统可以来用图4所示的光谱辐射仪装置。灯泡
光电接收器
光电接收器
示数仪装
单色仪
示数仪表
光电接收盟
示激仪表
单色仪
单色仪
积分球
图4红色比测量系统光谱辐射仪装罩6.3.1
光谱辐射仪
光谱辐射仪系统应符合 6.2.3要求。6.3.2测盘红色比参数用标准光源b)
积分球
选用已知相对光谱分布的白炽光源，或是已知其色温的分布温度标准灯，后者的相对光谱功率分布按普朗克辐射公式计算。
P,() C,A-5(e/AT 1)-)
式中：
C---第-辐射常数C=3.7418X10-15W·m;Cg-—第二辐射常数 Cz1. 1380×10-2m·K;T
分布温度标准灯在某个工作电流下的色温值,K；入—波长，nm。下载标准就来标准下载网
6.4颜色测量系统
6.4.1光谱辐射仪
光谱辐射仪系统应符合6.2.3要求。-（2)
GB/T 13434—2008
6.4.2光电色度计
a）光谱灵敏度应满足标推系统色匹配函数要求，并能直接测量光源的三刺激值或色坐标；b）色坐标测量误差4x和A应不超过±0,0005。7通用测盘方法和计算
选用与被测灯相同类型、光通量接近的预照灯算子积分球内燃点30拍in，烘烤球壁，同时预眼光电接收器，使系统的工作灵敏度相对稳定。当测量过程中断1h以上或被测灯电功率增大--倍以上时都要重复预照过程。
测量开始前按产品标准的要求对被测灯先稳定20min。7.1电参数测量方法
a）谢量前，灯应在试验温度下存放至少6h测量时，灯应配以基谁镇流器，在室温下老炼30 min。
6电参数测量应在电源和光源工作稳后进行，测量线路图见图1。测量中,无关议表不应接人线路中。对于符合6.1.6要求的电参数测量仪表，当一般测量要求c
时可以直接读取被测灯的电参数；当精确测量要求时应考采用恒定光输出的方法测堂绕组的分压、分流对灯功率的影响进行修正(其方法参见附录E)。7.1.1启动电压测量
断开 S1、S、Ss,S,,闭合 S.,S、S,S(自镇流被测灯闭合 S.S3、StSS),将被测灯 C 接人电参数测量系统，电源电压V从口开始缓慢调节至相关灯的参数表所给定的启动电联，闭合S，当灯启动并稳定点燃时，表示启动电压“试验合格。7.1.2启动电流测量
断开S，再将电源电压P迅速调至被测灯的额定电压值，记录此时PA，即为被测灯的“启动电流”值。
7.1.3工作电流测量
灯在额定电压下燃点15min待发光稳定后，记录此时PA，即为被测灯的\工作电流\值。7.1.4工作电压测量
闭合S,（自镇流被测灯工.作电压等同于其额定电E），记录此时PV2，即为被测灯两端的\T作电压”值。
7.1.5灯功率测量
断并 S、S,闭合 St、Ss，记录此时 PW,即为被测灯的\灯功率”值。7.1.6熄弧电压测量
断开 S1,S2.闭合 Ss,S.,将电源电压在0.5 5内从额定值逐步降低至某一瞬间被测灯突然熄灭时，记录此时电源电压PV,，即为被测灯的“熄电压”值。7.2光通量测量方法和计算
光通基测量方法有两种：相对比较法和绝对测量法。相对比较法是利用已知光通量的标准灯在积分球中与被测灯作比较测量，从而测定被测灯的总光通量；绝对测量法是利用分布光度计测量被测灯在空间各个方向的发光强度分布，进而计算被测灯的总光通量。积分法和光谱光度法均属相对比较法测量光源的光通量，
7.2.1被测灯的光通量应在额定电源电压下进行测量。用积分法测量光通量。积分法测量光通量是将已知光通的标准灯和被测灯分别置于积分球内，然后将两光源在积分球中产生的光电流进行比较，计算出被测灯的光通量。积分法测量光通量的系统示意图见图2。7.2.1.1积分球测量系统的校准
