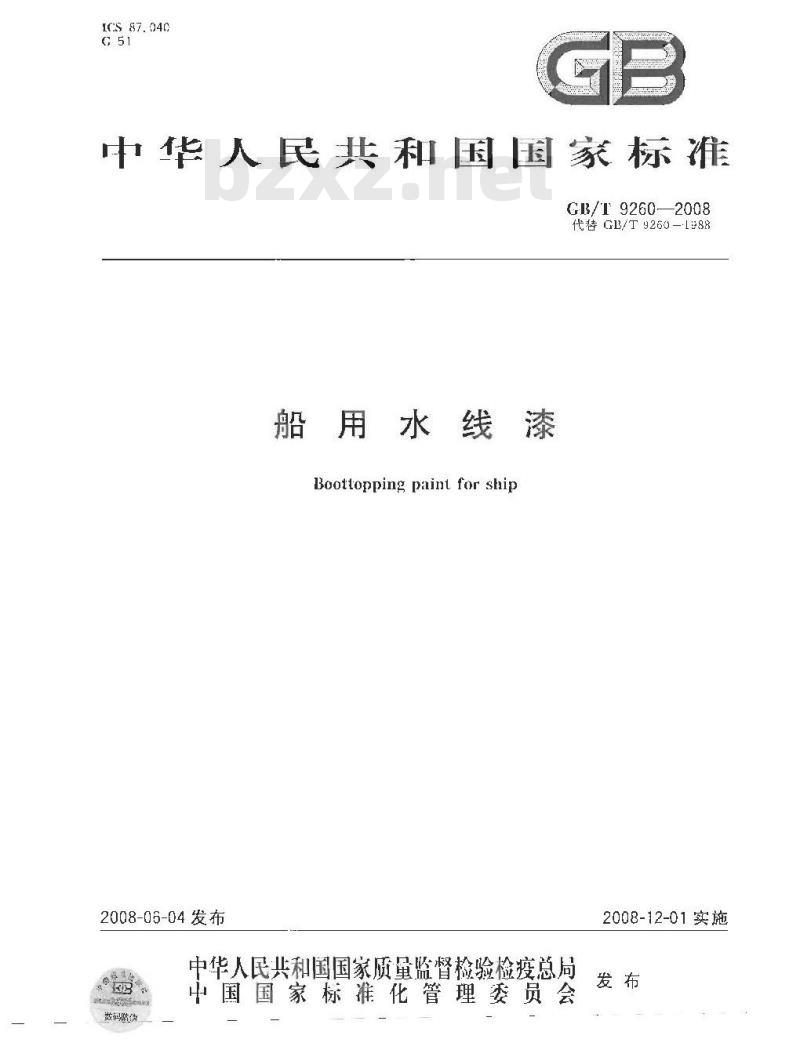

【国家标准(GB)】 船用水线漆

ICS 87. 040
中华人民共和国国家标准
G/T 9260-2008
代替 GB/T 9260—1988
船用水线漆
Boottopping paint for ship
2008-06-04发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
荔码陈
2008-12-01实施
本标准代替GB/T9260—1988《船用水线漆通用技术条件》。本标准与 GB/T S2651988 的主要技术范异为：名称改为船用水线漆：
更新了原有项月的试验方法；
增邮了涂膜外观、干燥时问、耐冲齿能、耐人工气候老化性要求；CB/T9260—2008
耐划水性试验装置的线速度山\32.78km/（约1B节)\提高到\38.2:km/h(约21节)*将产品检验分为出！检验和型式检验。标的酬录A为规范性龄录。Www.bzxZ.net
本标准户中国洪和化学工业协会提出。本标准思全国涂料利额料标准化技术透员会妇本标理起草单位：海洋化工研筑院，中海油常州涂料化工研究院、海虹老人牌（中国）有限公司，中涂化（上海)有限公司，宁波飞轮造漆有限资任公可、浙江飞鲸漆业有限公上海开林造漆广、中国航舶重工集团公司第北二五研究所
本标理主要超章人：钱叶菌，苏春海王挂業、邱国胜、王、袁泉利、”杰、李华刚、叶章基。本标证于8年4月首次发布，本饮为第一次修订，1范围
船用水线漆
本标推规定了船用水线漆的要求、试验方法、检验规则、标志、包装、运输和戏荐GB/T 9260 2008
本标推活平于船舶满载水线和轻载水线之间船壳外表面的水线漆，不适用于具有防污作用的水线漆。
2规范性引用文件
下列文件中的条款预过本标准的引用而成为本标准约条款，凡是注月期的引用文件，其随后所有的修改单（不包含助误的内容)或修订版均不适用一本标准，然汇，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。下，是不注日期的引用文件，其最新版本适用于本标准。G3/T72?漆膜--般制备法
GB/个1728—1979汉膜，腻子膜干燥时可测定法CB/T 1765---1979测定耐混热、耐能葬、耐候人T加迷)的漆膜制备法GB/㎡1766色乐和清漆涂层老化的评缀方法GB/1771色漆和清漆耐中性雾性能的测定(GB/T1771—2007,ISO7253:1996,I>T)GB/T 1865. -1997
(eqv ISO 1134J:1994)
人工气候老化利人工辑射暴露（滤过的色孤辅射）创漆利清漆
色漆，清漆和色漆与清漆用原材料取样（GB/T3:86—2C心6，1SO15528：20C0，1LDT)）GE/T 3:86
GB/T521C--2006色漆利清漆拉开法附着力试验（ISO4624:2002,IDT）GB/T6748新月防锈漆
GB/T9271色漆和清漆标雅试板（GB/T9272008，IS01511:2001.MOD）GB/T9274-1988色漆和清漆耐液体介质的测定（e9VISO2812：974)C3/T92761996涂层自然气候曦露试验方法(ecVIS02813)G3/T9278涂料试样状态调节和试验的温凝度（GB/T92782C08ISD3279：984,Paintsandvarnishes and their raw rneterials-Teirperatures and humidities for concitioning and testing,IDT)GB/T9750涂料产品包装标志
G/T10831船舶漆耐盐水性的泌定盐水和热放水泡法GB/T 13491—1992涂料严品包谨则GB/T14522—=993机械工产品用塑料，涂料，橡液材粒人工气候加速试验方法B/T20624.12096色漆利清漆快速变形（耐冲击性）试验第：部分：落锤试验（人面积冲头)(1SO 6272 1:2002,IDm)
HG/T2458-1993涂料产品的检验运输和贮存道则3要求
产品应符合表1的要求，配套底漆应符合GB/T6748《船用防锈漆》的要求，GB/T 92602008
淤膜死观
干燥时间/h
耐冲击性
附着力/MPa
耐盐水性(天然海水或人造游水，27℃士6℃、c)耐油性（15W-10号柴泊机润滑油，48-h）耐盐雾性（单组分漆430h，双组分漆1000h）耐人工气候老化性\/级
（紫列UVB-313:2001或
或者氙灯：300h或腐定
谢候性（海浮大气臻晒，12个月)/级耐刘水性，2个同期（
耐人下气候考化和耐候性可任选一项b环氧类添可
4试验方法
4.1取样
产品按GB/T 3
份密封贮存备查
4.2试验环境
漾膜不起泡、不生锈、不脱落
漆膜不起沟，不脱落
译膜不起泡、不脱落、不生锈
袜膜颜色变色4
粉化2
无整纹
美哦颜色色
无裂纹
漆膜不起泡、不脱落
6俩规定取样，也可按商定方法取样，样品应分成两份，份做检验用样品，别心
样板的状态调节和试验的温湿度应符合GB/T9278的规定。试验样板的制备
综另有规定外，干媒时问试验角底材为马口铁板，附着力战验用底材为金属试柱，其会试验项目所用底材均为钢板，各种底材凶要隶和处理方法应符合GB/T9271规定。测定附着力、树盐水性、耐油性、耐盐雾性耐人工气候老化性、耐候性、耐划水性的试板，均按随GB/T17651979规定制板，并与相应底漆配套。双组分漆要根据施工使用说明规定比例混合均勾后，按（GB/T1727规定进行刷涂或喷涂。试板的底面漆干膜厚度成按其利成的产是技术案件或说明巧中规的系作进行挖制，除另有规是外，所有试板制板后在CB/T9278规定条件下放置7后进行测试.4.4涂膜外观现
样板在敷射日光下月视观察，如果涂膜均勾，无流挂、发花，孔、升裂和剩落等涂膜病态，刚试为“正常”
亚燥时间
按C-B/T1728—1979的定逃行，北中表干按乙法，实干接甲法。4. 6 耐冲击性
按（GI/T20624.--2006的规定进行。采用直径为（20土0.3）IHI的球形冲头，重质量为1kg2
GB/T 9260—2008
不装深度制环，整重锤自500II1处下，在神击的变形区域内无漆膜脱落和开裂，则该冲击点为通过。试验两块试板，衔块板1冲5个点，如其中有一块试版上有3个点及以上无漆膜脱落和开裂，则该试验项日评为“过”。4.7附着力
按G13/T5210·2006中9.4.3的规定进行。4.8耐盐水性
按GB/T:C834的规定进行。
4.耐油性
按G13/T92741988中甲法的规定进行介质为15W-10号柴油机润滑油。4.10耐雾性
按GB/TI771的规定进行
4. IT耐人工气候老化性
耐紫外老化按GP
1993规定进行，辐照度为C.68W/u，耐氧灯老化校GB/T1865-1097中9.3操作程式人的规定进行，结果的评定按GB/T1766规定进行。4. 12耐候性
按GB/ 9275
4. 13耐均水性
51995规定进行。
4996的规定进行结果的评定按GB/T1766按附录A的规定进行。
5检验规则
5. 1 检验分类
产品检验分为出厂检验和型式检验。5.1.1出厂检验
出厂检验项目包括：涂膜外观干燥时间、耐冲击性共5.1.2型式检验
型式检验项月包括表1中所列的全部要求，在正常生产情况下，每四年进行欲型式检验。有下列
情记之一时应随时行型式检验
新产品最初定型时：
当材料工艺有敢变足以影响产品性能时；又重新恢复生产时。
产品停产年上
5.2检验结果的判定
所有项口的检验结果均达剑本标准要求时该产品为符合本标准要求，如发现产品质量不符合要求规定时，供髂双方应按照GB/I3186的规定直新取双倍量进行复验，如仍不符合本标准要求规笼时，产品即为合格品，
6标志、包装、运输和贮存
6.1标志
按GB/T9750的规定进行，对于双组分漆，包装标忘上应明确件组分配比6.2包装
除合同或订单另有规穿外.应按GB/T13191—1992中一级包装共求的规定进行，6.3运输
运输中严防雨淋、日光曦晒，禁止接近火源-防止避撞，保持包装完好无损，应符合HG/T2458一1993第四章的有关规定。
GB/T 92602008
在贮存时应保持通、十燥、防让日光直接照射，并应隔绝火源，远离热源。产品应根据类型定出贮存期，并在包装标志上明示。超过贮存期按本标准规定的出厂检验项目逊行检验，如结果符合本标准第3章要求，仍可使用
A. 1 试验装置
附录人
(规范性附录）
划水试验
GB/T 9260 2008
如图A.1所示。-入！20）mm×12c0mm×【20cmm约水法，其上装有电动机，通过传动装置带动池内的样板架。动力和传动装罩必须使样板线速度达到38.24km/h(约21卡)。样板架的转动轴重百于池的底面，固定安装在水法内。轴的位置距边为边长的二分之，距该边的邻边为近长的三分之一。
水泄：
圆拒；
试板，
图A.E试验装置示慈图
A.2操作
试验前，在样板中心处划一“x\形划痕（必须裸露底），划线长度为5℃tm，两线相互垂直，划线与样板达戒15°。同-武样要用映样板进行平行试验。将样板滑舶向排列，使受试面韧外，固定在样板架上。使样板全部没入（23士2)℃的自来水中，放置24h。启动良机8,伴机后静置16h,重复三次。总其96为-试验周期。A.3样板检验
在每个试验周期结束后，应检验样板的涂漆表而并作记录（检查时应打除样板边缘1CImm内及划线两测3mm内的区域），样板出现漆膜烂落，起泡和生锈等缺陷时，则应终止试验。A.4试验结果
试验结束后，以不少于两块试验样板的结果一致为准
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
