【国家标准(GB)】 大型三相异步电动机基本系列技术条件

ICS29.160.30

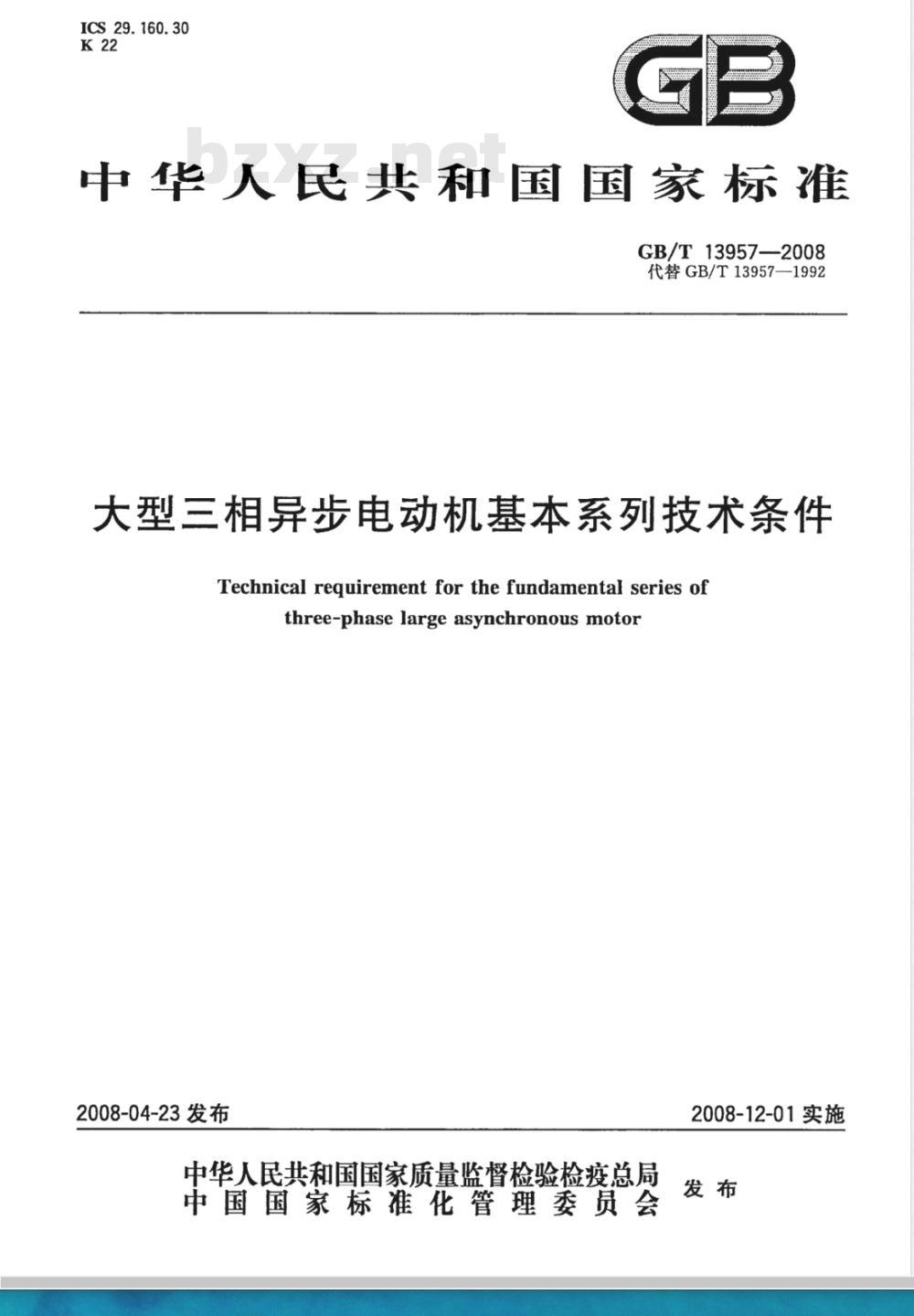

中华人民共和国国家标准
GB/T13957-2008
代替GB/T13957—1992
大型三相异步电动机基本系列技术条件Technical requirement for the fundamental series ofthree-phase large asynchronous motor2008-04-23发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2008-12-01实施

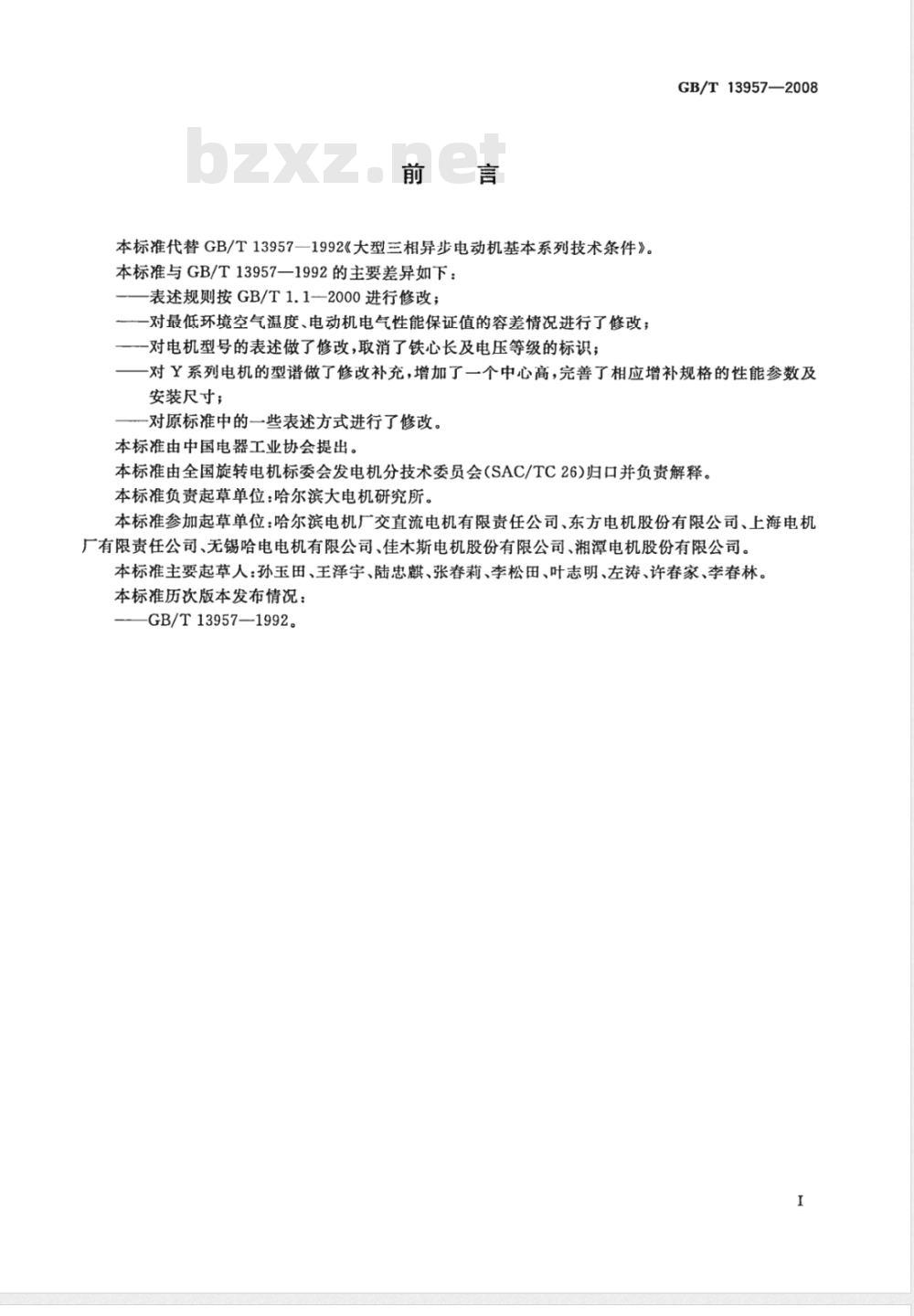

本标准代替GB/T13957一1992《大型三相异步电动机基本系列技术条件》。本标准与GB/T13957—1992的主要差异如下：表述规则按GB/T1.1-2000进行修改；一对最低环境空气温度、电动机电气性能保证值的容差情况进行了修改；一对电机型号的表述做了修改，取消了铁心长及电压等级的标识；GB/T13957—2008
一对Y系列电机的型谱做了修改补充，增加了一个中心高，完善了相应增补规格的性能参数及安装尺寸；
对原标准中的一些表述方式进行了修改。本标准由中国电器工业协会提出。本标准由全国旋转电机标委会发电机分技术委员会（SAC/TC26)归口并负责解释。本标准负责起草单位：哈尔滨大电机研究所。本标准参加起草单位：哈尔滨电机厂交直流电机有限责任公司、东方电机股份有限公司、上海电机厂有限责任公司、无锡哈电电机有限公司、佳木斯电机股份有限公司、湘潭电机股份有限公司。本标准主要起草人：孙玉田、王泽宇、陆忠麒、张春莉、李松田、叶志明、左涛、许春家、李春林。本标准历次版本发布情况：
GB/T13957—1992。

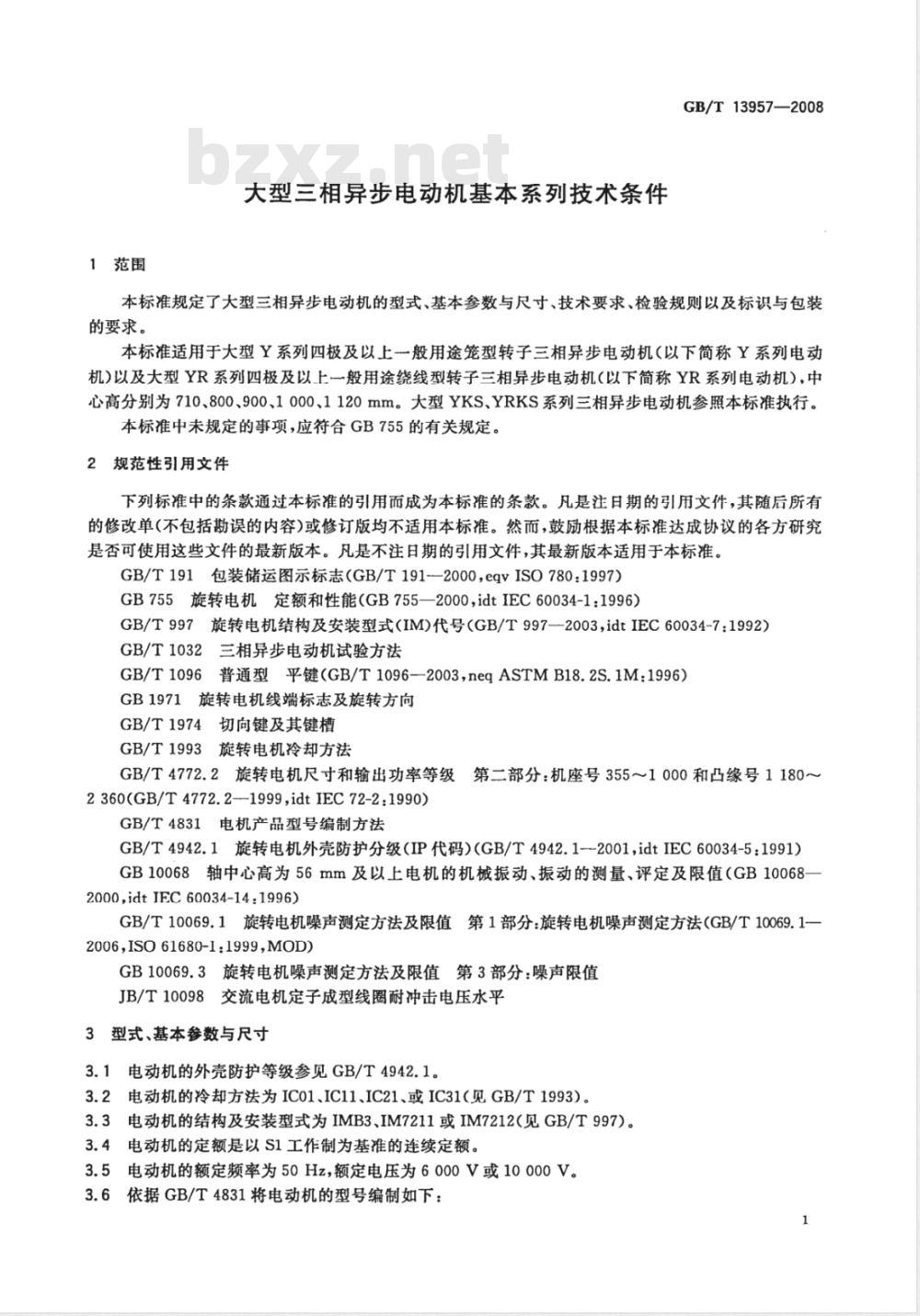

1范围
大型三相异步电动机基本系列技术条件GB/T13957—2008
本标准规定了大型三相异步电动机的型式、基本参数与尺寸、技术要求、检验规则以及标识与包装的要求。
本标准适用于大型Y系列四极及以上一般用途笼型转子三相异步电动机（以下简称Y系列电动机)以及大型YR系列四极及以上一般用途绕线型转子三相异步电动机（以下简称YR系列电动机），中心高分别为710、800、900、1000、1120mm。大型YKS、YRKS系列三相异步电动机参照本标准执行。本标准中未规定的事项，应符合GB755的有关规定。2规范性引用文件
下列标准中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用本标准。然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T191包装储运图示标志（GB/T191--2000，eqvISO780：1997）GB755旋转电机定额和性能（GB755—2000，idtIEC60034-1：1996）GB/T997旋转电机结构及安装型式（IM)代号（GB/T997—2003，idtIEC60034-7：1992）GB/T1032三相异步电动机试验方法GB/T1096普通型平键（GB/T1096—2003，neqASTMB18.2S.1M：1996）GB1971旋转电机线端标志及旋转方向GB/T1974切向键及其键槽
GB/T1993旋转电机冷却方法
GB/T4772.2旋转电机尺寸和输出功率等级第二部分：机座号355～1000和凸缘号1180～2360(GB/T4772.2-1999,idtIEC72-2:1990)GB/T4831电机产品型号编制方法GB/T4942.1旋转电机外壳防护分级（IP代码）（GB/T4942.1--2001，idtIEC60034-5：1991）GB10068轴中心高为56mm及以上电机的机械振动、振动的测量、评定及限值（GB10068-2000,idtIEC60034-14:1996)
GB/T10069.1旋转电机噪声测定方法及限值第1部分：旋转电机噪声测定方法（GB/T10069.1-2006,ISO61680-1:1999,MOD)
GB10069.3旋转电机噪声测定方法及限值第3部分：噪声限值JB/T10098交流电机定子成型线圈耐冲击电压水平3型式、基本参数与尺寸Www.bzxZ.net
3.1电动机的外壳防护等级参见GB/T4942.1。3.2电动机的冷却方法为IC01、IC11、IC21、或IC31（见GB/T1993）。3.3电动机的结构及安装型式为IMB3、IM7211或IM7212（见GB/T997）。3.4电动机的定额是以S1工作制为基准的连续定额。3.5电动机的额定频率为50Hz，额定电压为6000V或10000V。3.6依据GB/T4831将电动机的型号编制如下：1
GB/T13957—2008
Y(R)H-p

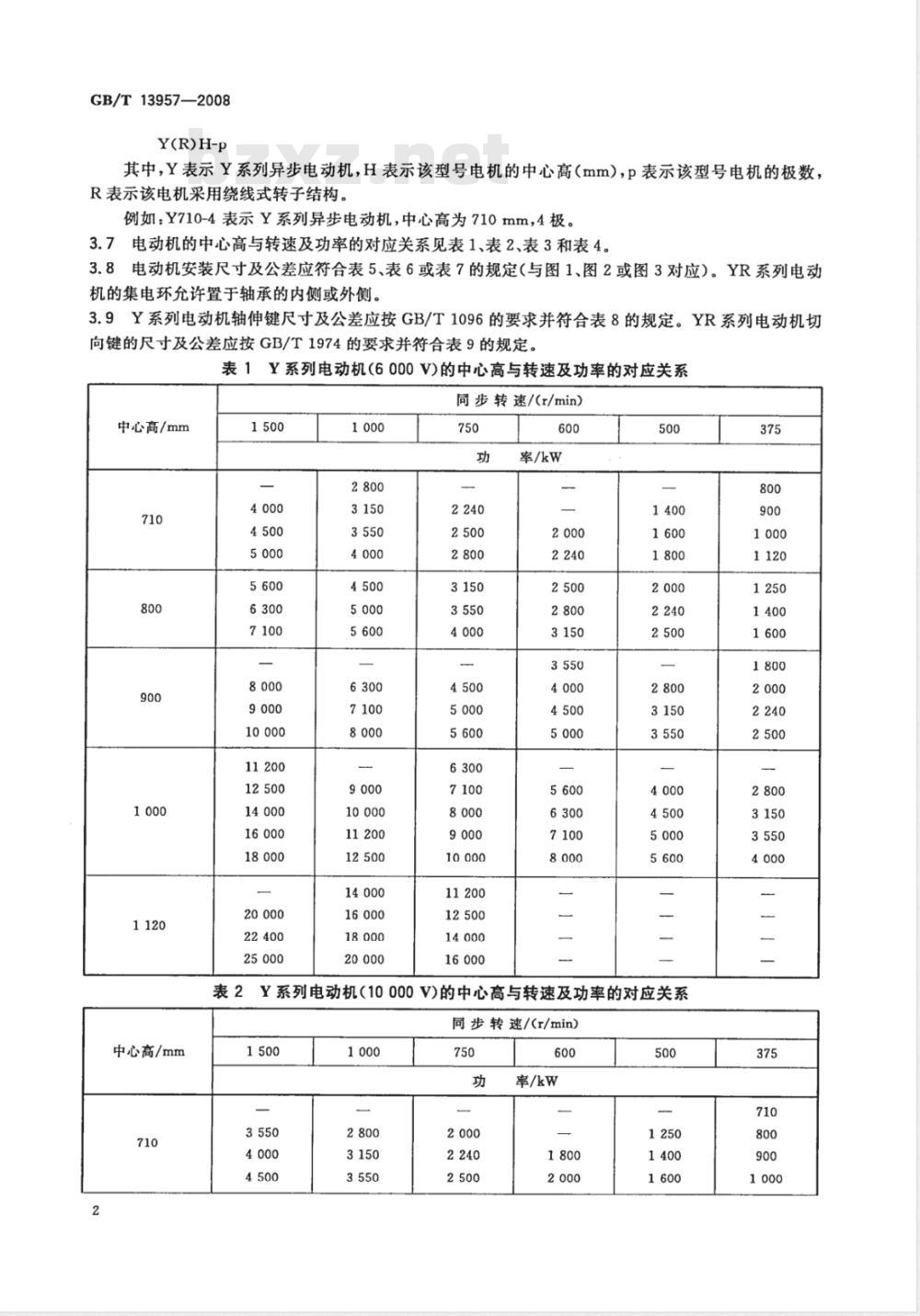

其中，Y表示Y系列异步电动机，H表示该型号电机的中心高（mm），p表示该型号电机的极数，R表示该电机采用绕线式转子结构。例如：Y710-4表示Y系列异步电动机，中心高为710mm，4极。3.7电动机的中心高与转速及功率的对应关系见表1、表2、表3和表4。3.8电动机安装尺寸及公差应符合表5、表6或表7的规定（与图1、图2或图3对应）。YR系列电动机的集电环允许置于轴承的内侧或外侧。3.9Y系列电动机轴伸键尺寸及公差应按GB/T1096的要求并符合表8的规定。YR系列电动机切向键的尺寸及公差应按GB/T1974的要求并符合表9的规定。表1Y系列电动机(6000V)的中心高与转速及功率的对应关系同步转速/（x/min)
中心高/mm
中心高/mm
20 000
22 400
率/kw
Y系列电动机(10000V)的中心高与转速及功率的对应关系表2
同步转速/(r/min)
率/kw
中心高/mm
中心高/mm
20 000
14 000

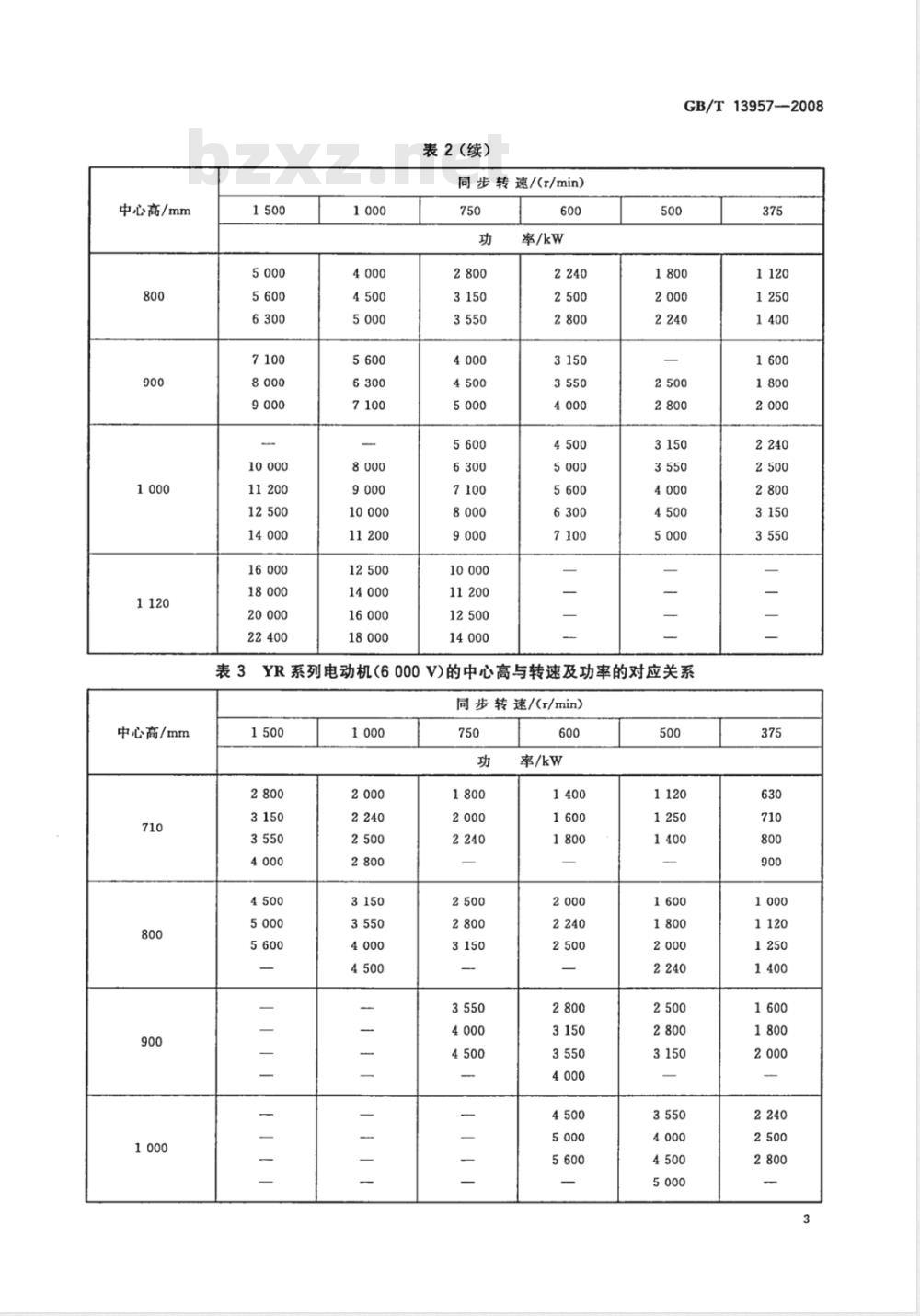

表2(续）
同步转速/(r/min)
14 000
率/kw
GB/T13957—2008
YR系列电动机(6000V)的中心高与转速及功率的对应关系同步转速/(r/min）
率/kw
GB/T13957--2008
4YR系列电动机(10000V)的中心高与转速及功率的对应关系表4
同步转速/(r/min)
中心高/mm
11202240
率/kw
图1电动机主要安装尺寸示意图
表5Y系列电动机的安装尺寸及公差安装尺寸及公差
单位为毫米
10002000
电动机主要安装尺寸示意图
YR系列电动机（集电环置于轴承内侧）的安装尺寸及公差安装尺寸及公差
±2.82500
电动机主要安装尺寸示意图
GB/T13957—2008
单位为旁米
最小最大
表7YR系列电动机（集电环置于轴承外侧）的安装尺寸及公差安装尺寸及公差
最小最大
单位为旁米
GB/T13957--2008
轴伸直径
轴伸直径
4技术要求
表8Y系列电动机轴伸键尺寸及公差键宽b
表9YR系列电动机切向键尺寸及公差厚度
在下列条件下，电动机应能额定运行。4.1
4.1.1海拔不超过1000m。
计算宽度
键高h
单位为毫米
单位为毫米
4.1.2环境空气温度随季节而变化，但不超过40℃。如电动机指定在海拔超过1000m或最高环境空气温度高于40℃的条件下使用时，应按GB755的有关规定执行。环境空气温度应不低于一15℃，但下列电机除外，这些电机的环境空气温度应不低于0℃。4.1.3
额定输出功率大于3300kW且同步转速小于等于1000r/min的电机；a
采用滑动轴承的电机；
以水作为初级或次级冷却介质的电机。4.2
电动机运行期间电压和频率的变化范围按GB755的规定。当功率、电压和频率为额定时，电动机效率和功率因数的保证值应符合表10、表11、表12或表134.3
的规定。效率用间接法确定，在确定电动机的总损耗时绕组的IR的损耗应换算到B级绝缘的基准工作温度时的数值。杂散损耗按额定输人功率的0.5%计。Y系列电动机(6000V)效率和功率因数的保证值表10
功率/
效率n/%
速/(r/min)
功率因数cosp
功率/
功率/
效率n /%
表10（续）
速/(r/min)
GB/T139572008
功率因数cos
Y系列电动机（10000V)效率和功率因数的保证值同
效率n/%
速/(r/min)
功率因数cosg
GB/T13957—2008
功率/
功率/
效率/%
表11（续）
速/(/min）
功率因数cosg
YR系列电动机(6000V)效率和功率因数的保证值同
效率/%
速/（r/min）
功率因数cosg
功率/
功率/
效率/%
表12（续）
速/(r/min)
GB/T13957--2008
功率因数cosg
YR系列电动机（10000V)效率和功率因数的保证值同步
效率/%
速/(r/min）
功率因数
文cosp
在额定电压下，Y系列电动机堵转转矩与额定转矩之比的保证值应不低于表14的规定。表14
Y系列电动机堵转转矩的保证值
同步转速/(r/min)
堵转转矩/额定转矩
