【国家标准(GB)】 整体硬质合金直柄立铣刀 第1部分：型式与尺寸

ICS 25. 100. 20

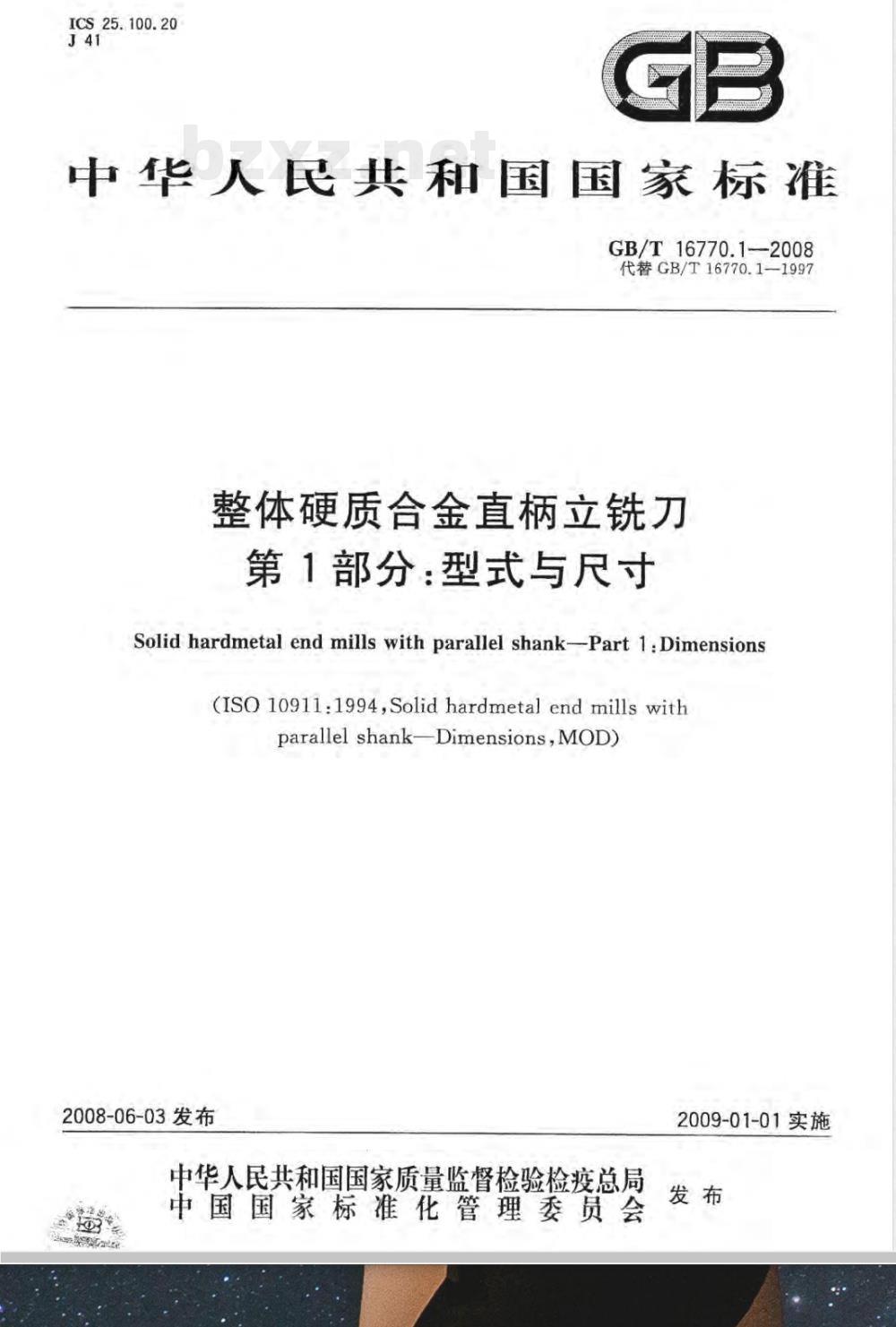

中华人民共和国国家标准
GB/T16770.1—2008
代替GB/T16770.1-1997
整体硬质合金直柄立铣刀
第1部分：型式与尺寸
Solid hardmetal end mills with parallel shank--Part 1:Dimensions(ISO 10911:1994,Solid hardmetal end mills withparallel shank-Dimensions,MOD)2008-06-03发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-01-01实施

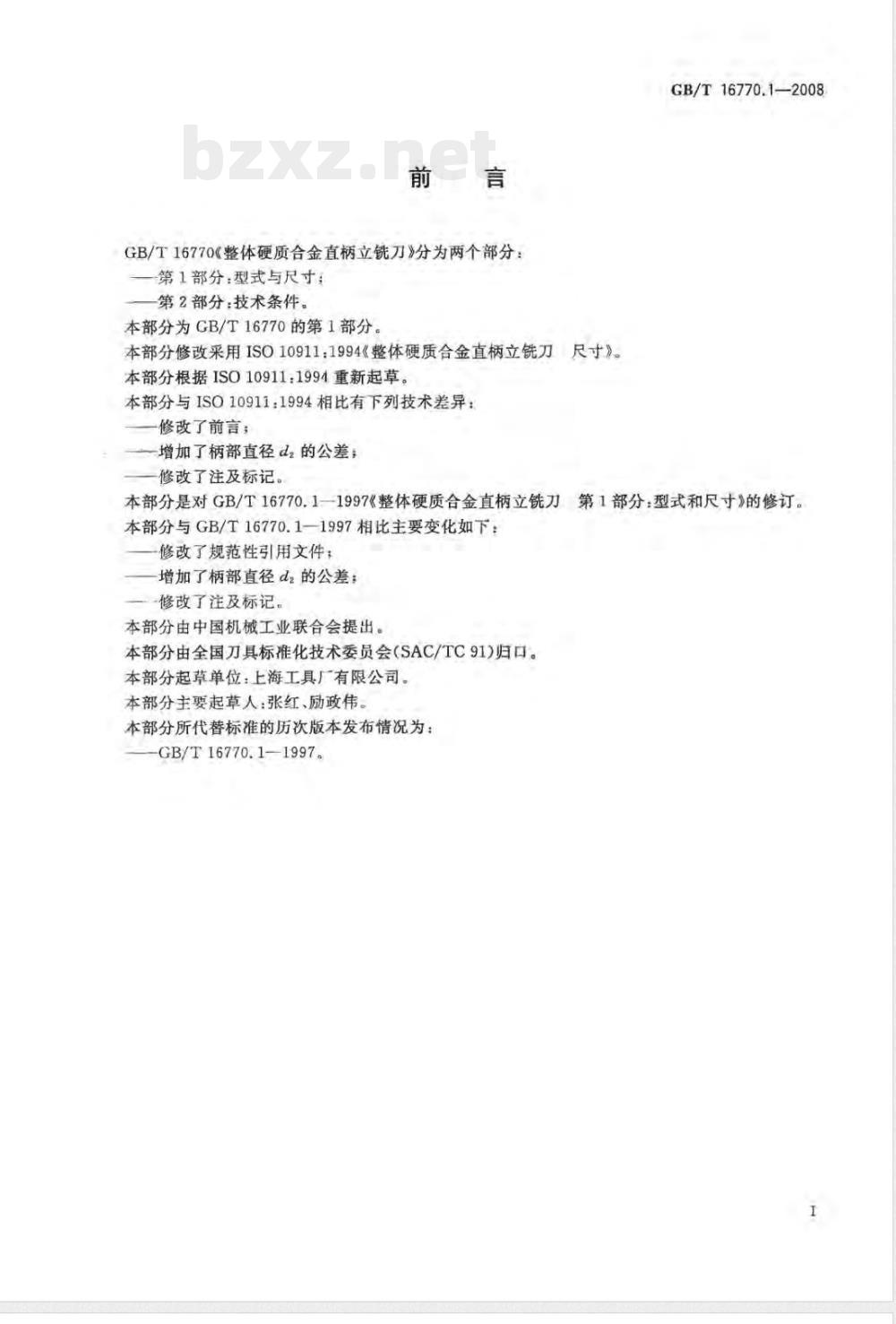

GB/T16770《整体硬质合金直柄立铣刀》分为两个部分：第1部分：型式与尺寸：
第2部分：技术条件。
本部分为GB/T16770的第1部分。本部分修改采用ISO10911：1994《整体硬质合金直柄立铣刀尺寸》。本部分根据ISO10911:1994重新起草。本部分与ISO10911：1994相比有下列技术差异：修改了前言；
增加了柄部直径dz的公差；
修改了注及标记。
GB/T16770.1—2008
本部分是对GB/T16770.1一1997《整体硬质合金直柄立铣刀第1部分：型式和尺寸》的修订。本部分与GB/T16770.1—1997相比主要变化如下：修改了规范性引用文件；
增加了柄部直径dz的公差；
修改了注及标记。bZxz.net
本部分由中国机械工业联合会提出。本部分由全国刀具标准化技术委员会（SAC/TC91)归口。本部分起草单位：上海工具厂有限公司。本部分主要起草人：张红、励政伟。本部分所代替标准的历次版本发布情况为：GB/T16770.1—1997。

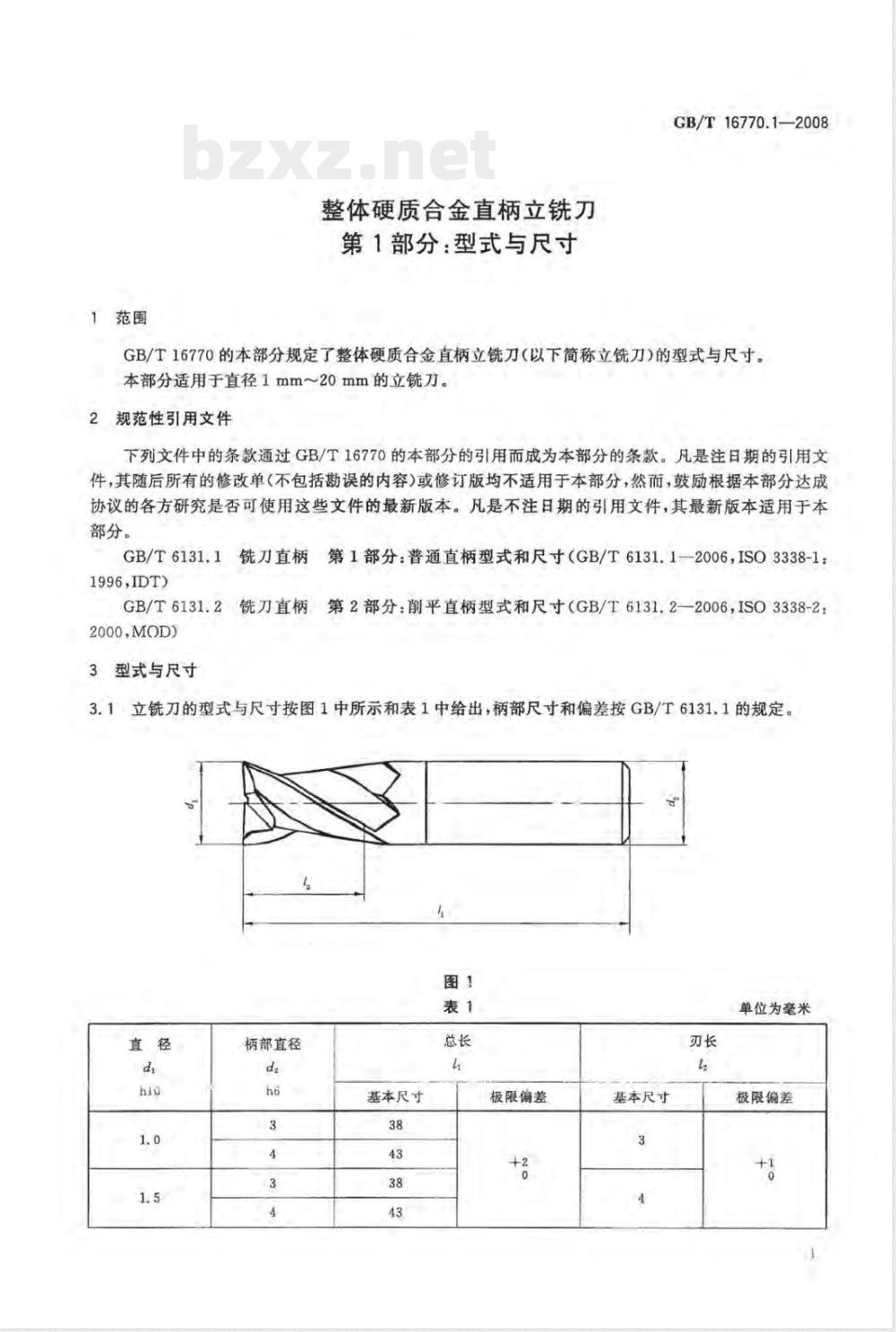

1范围
整体硬质合金直柄立铣刀
第1部分：型式与尺寸
GB/T16770.1—2008
GB/T16770的本部分规定了整体硬质合金直柄立铣刀（以下简称立铣刀）的型式与尺寸。本部分适用于直径1mm20mm的立铣刀。2规范性引用文件
下列文件中的条款通过GB/T16770的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T6131.1铣刀直柄第1部分：普通直柄型式和尺寸（GB/T6131.1—2006，ISO3338-11996,IDT)
GB/T6131.2刀直柄第2部分：削平直柄型式和尺寸（GB/T6131.2—2006，ISO3338-2：2000,MOD)
3型式与尺寸
3.1立铣刀的型式与尺寸按图1中所示和表1中给出，柄部尺寸和偏差按GB/T6131.1的规定。图！
柄部直径
基本尺寸
极限偏差
基本尺寸
单位为毫米
极限偏差
GB/T16770.1—2008
柄部直径
表1(续）
基本尺寸
极限偏差

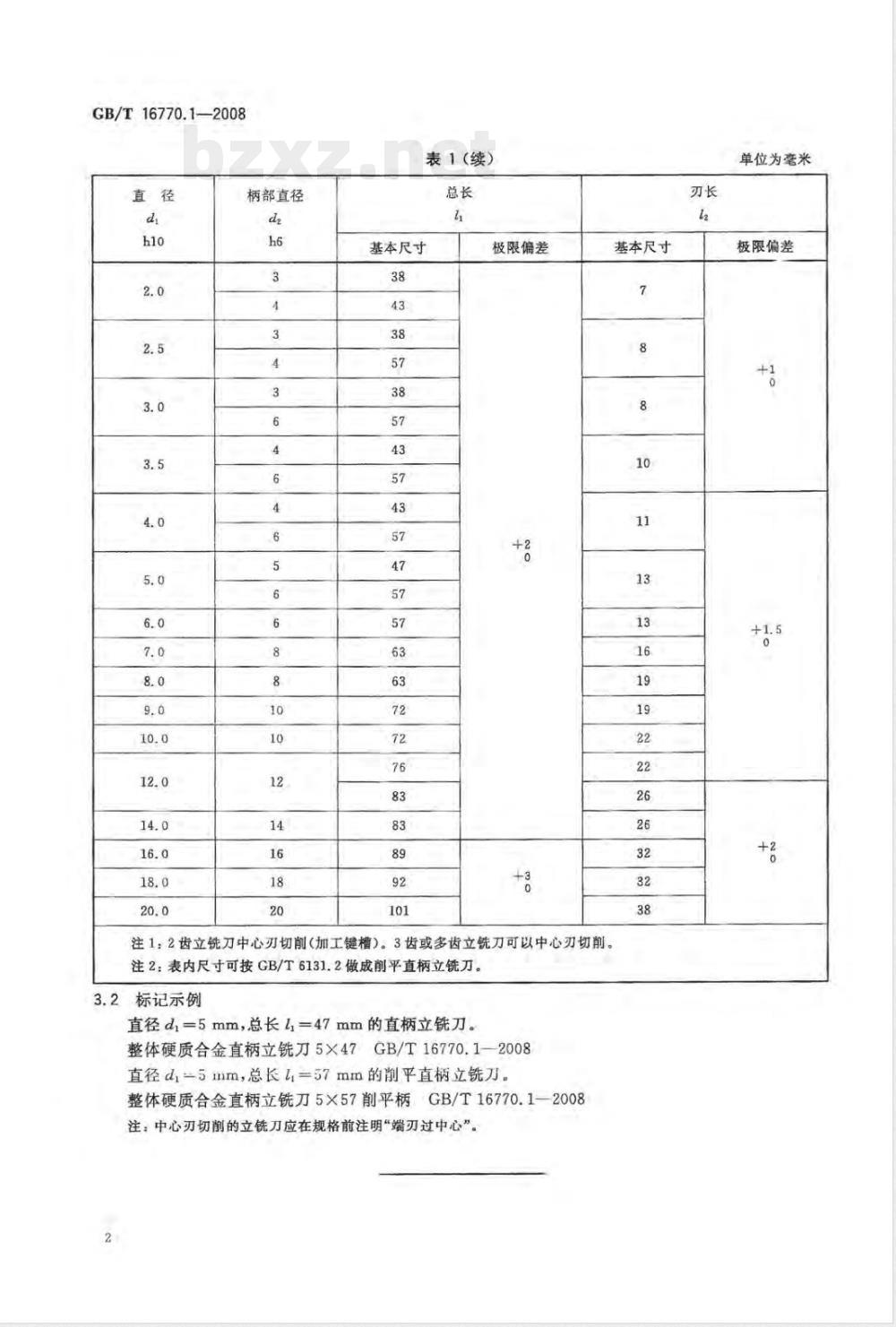

注1：2齿立铣刀中心刃切削（加工键槽）。3齿或多齿立铣刀可以中心刃切削。注2：表内尺寸可按GB/T6131.2做成削平直柄立铣刀。2标记示例
直径d,=5mm，总长l=47mm的直柄立铣刀。整体硬质合金直柄立铣刀5×47GB/T16770.1-2008直径dj=5mm，总长l=57mm的削平直柄立铣刀。整体硬质合金直柄立铣刀5×57削平柄GB/T16770.1-2008注：中心刃切削的立铣刀应在规格前注明“端刃过中心”2
基本尺寸
单位为毫米
极限偏差
