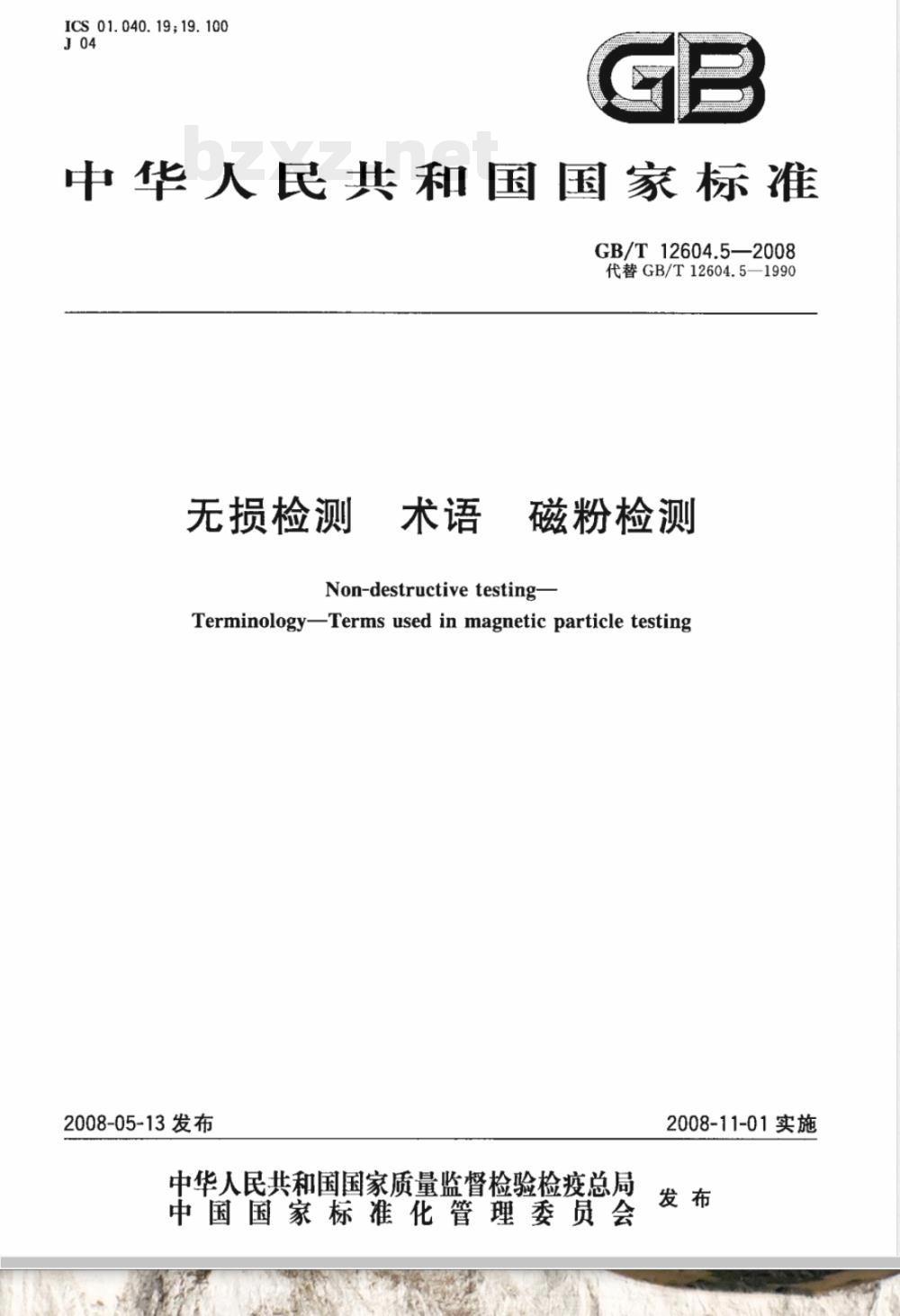

【国家标准(GB)】 无损检测 术语 磁粉检测

ICS01.040.19;19.100
中华人民共和国国家标准
GB/T12604.5—2008
代替GB/T12604.5—1990
无损检测
磁粉检测
Non-destructive testing-
Terminology-Terms used in magnetic particle testing2008-05-13发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2008-11-01实施

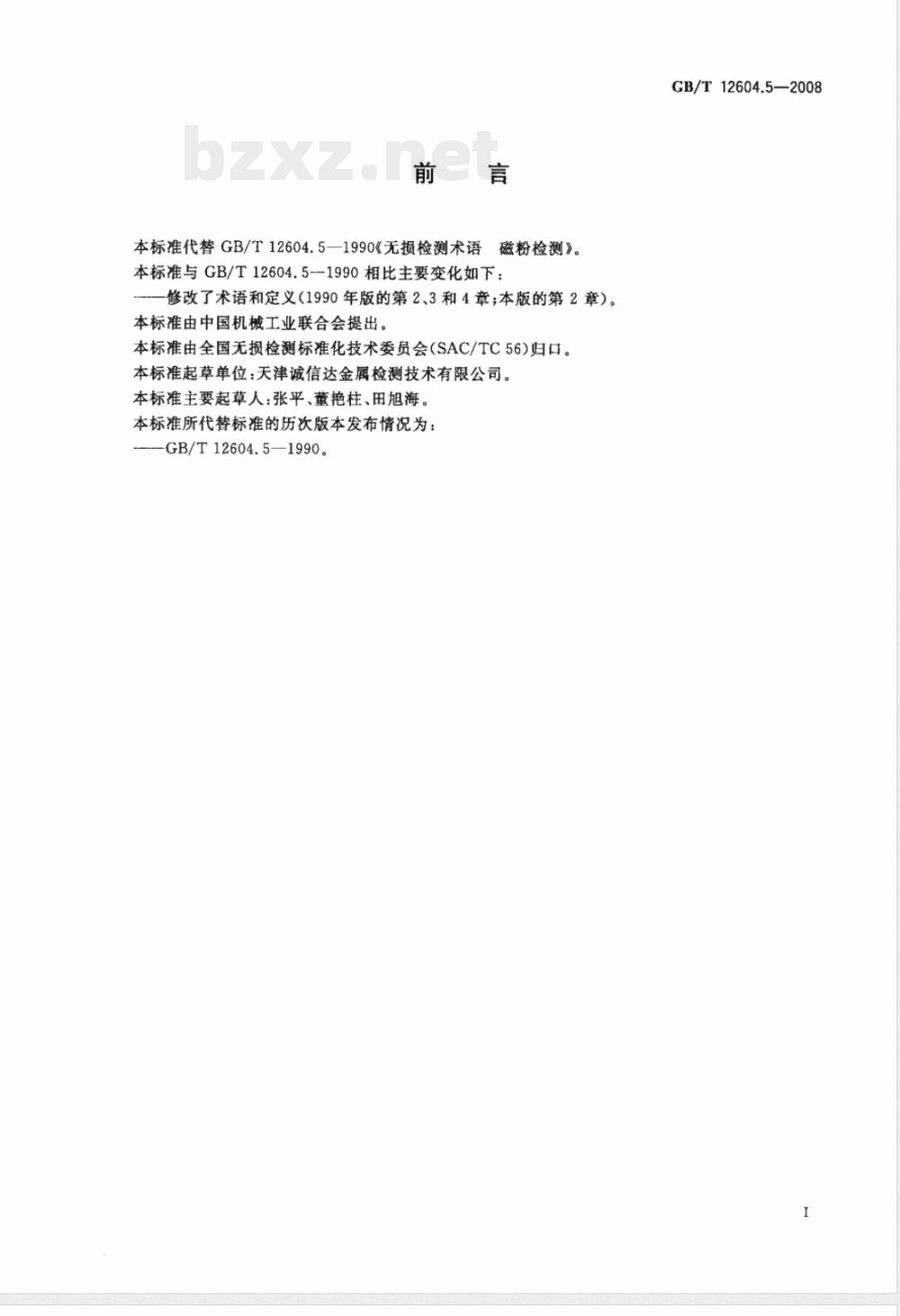

本标准代替GB/T12604.5—1990《无损检测术语磁粉检测》。
本标准与GB/T12604.5--1990相比主要变化如下：修改了术语和定义（1990年版的第2、3和4章；本版的第2章）。本标准由中国机械工业联合会提出。本标准由全国无损检测标准化技术委员会（SAC/TC56）归口。本标准起草单位：天津诚信达金属检测技术有限公司。本标准主要起草人：张平、董艳柱、田旭海。本标准所代替标准的历次版本发布情况为：-GB/T12604.5—1990。
GB/T12604.5—2008

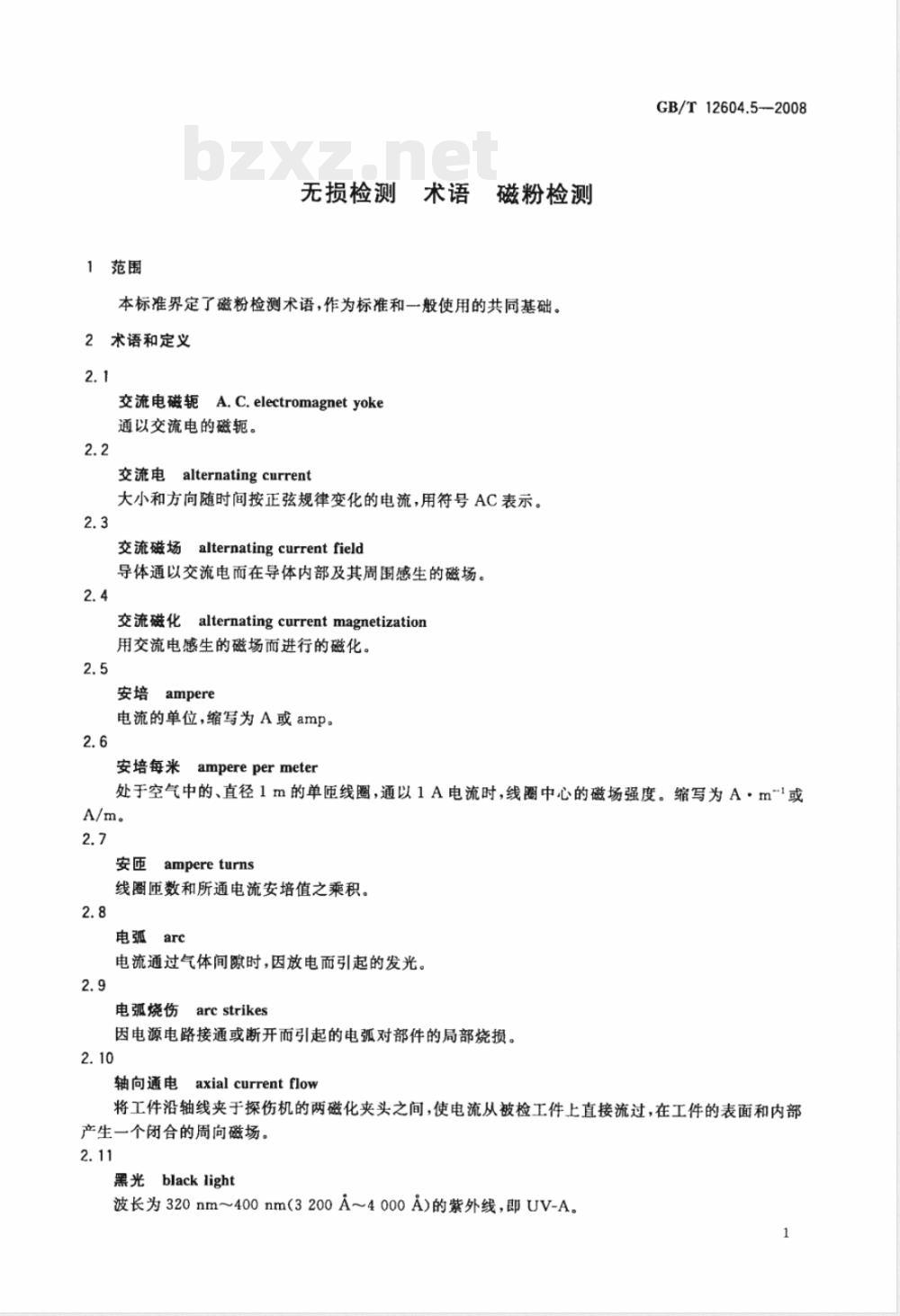

1范围
无损检测术语
磁粉检测
本标准界定了磁粉检测术语，作为标准和一般使用的共同基础。2术语和定义
交流电磁轭A.C.electromagnetyoke通以交流电的磁轭。
交流电alternatingcurrent
大小和方向随时间按正弦规律变化的电流，用符号AC表示。2.3
alternating current field
交流磁场
导体通以交流电而在导体内部及其周围感生的磁场。2.4
交流磁化alternatingcurrentmagnetization用交流电感生的磁场而进行的磁化。2.5
ampere
电流的单位，缩写为A或amp。
amperepermeter
安培每米
GB/T12604.5--2008
处于空气中的、直径1m的单匝线圈，通以1A电流时，线圈中心的磁场强度。缩写为A·m\l或A/m。
安匝ampereturns
线圈匝数和所通电流安培值之乘积。2.8
电弧arc
电流通过气体间隙时，因放电而引起的发光。2.9
电弧烧伤
5arcstrikes
因电源电路接通或断开而引起的电弧对部件的局部烧损。2.10
轴向通电axialcurrentflow
将工件沿轴线夹于探伤机的两磁化夹头之间，使电流从被检工件上直接流过，在工件的表面和内部产生一个闭合的周向磁场。
黑光black light
波长为320nm~400nm(3200A～4000A）的紫外线，即UV-A。1
GB/T12604.5--2008

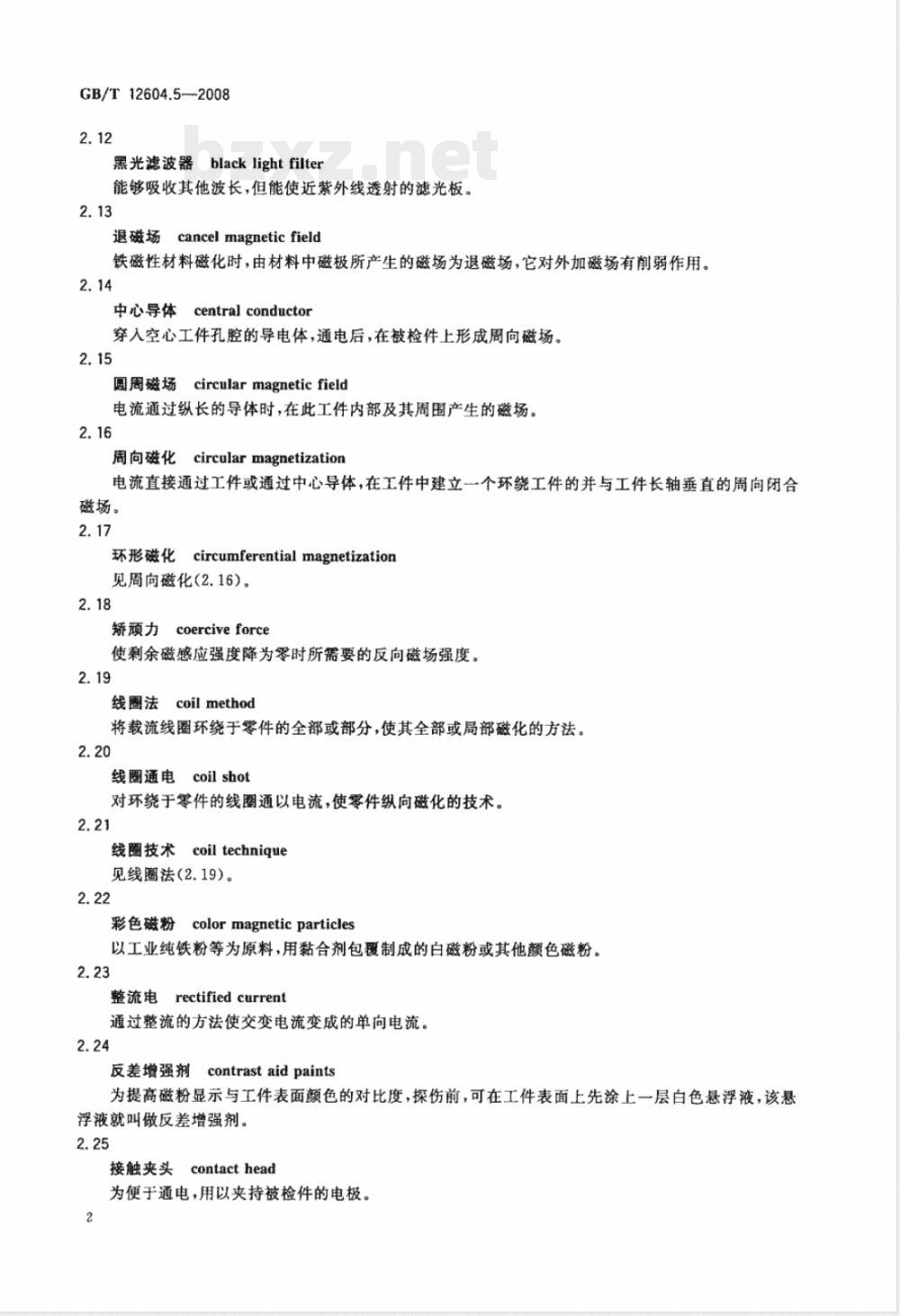

黑光滤波器blacklightfilter
能够吸收其他波长，但能使近紫外线透射的滤光板。2.13
退磁场
cancel magnetic field
铁磁性材料磁化时，由材料中磁极所产生的磁场为退磁场，它对外加磁场有削弱作用。2.14
central conductor
中心导体
穿入空心工件孔腔的导电体，通电后，在被检件上形成周向磁场。2.15
5circular magnetic field
圆周磁场
电流通过纵长的导体时，在此工件内部及其周围产生的磁场。2.16
周向磁化circularmagnetization电流直接通过工件或通过中心导体，在工件中建立一个环绕工件的并与工件长轴垂直的周向闭合磁场。
环形磁化circumferentialmagnetization见周向磁化（(2.16）。
矫顽力coerciveforce
使剩余磁感应强度降为零时所需要的反向磁场强度。2.19
线圈法coilmethod
将载流线圈环绕于零件的全部或部分，使其全部或局部磁化的方法。2.20
线圈通电coil shot
对环绕于零件的线圈通以电流，使零件纵向磁化的技术。2.21
线图技术coiltechnique
见线圈法(2.19)。
彩色磁粉colormagneticparticles以工业纯铁粉等为原料，用黏合剂包覆制成的白磁粉或其他颜色磁粉。2.23
整流电rectified current
通过整流的方法使交变电流变成的单向电流。2.24
反差增强剂
contrast aid paints
为提高磁粉显示与工件表面颜色的对比度，探伤前，可在工件表面上先涂上一层白色悬浮液，该悬浮液就叫做反差增强剂。
接触夹头
contacthead
为便于通电，用以夹持被检件的电极。2

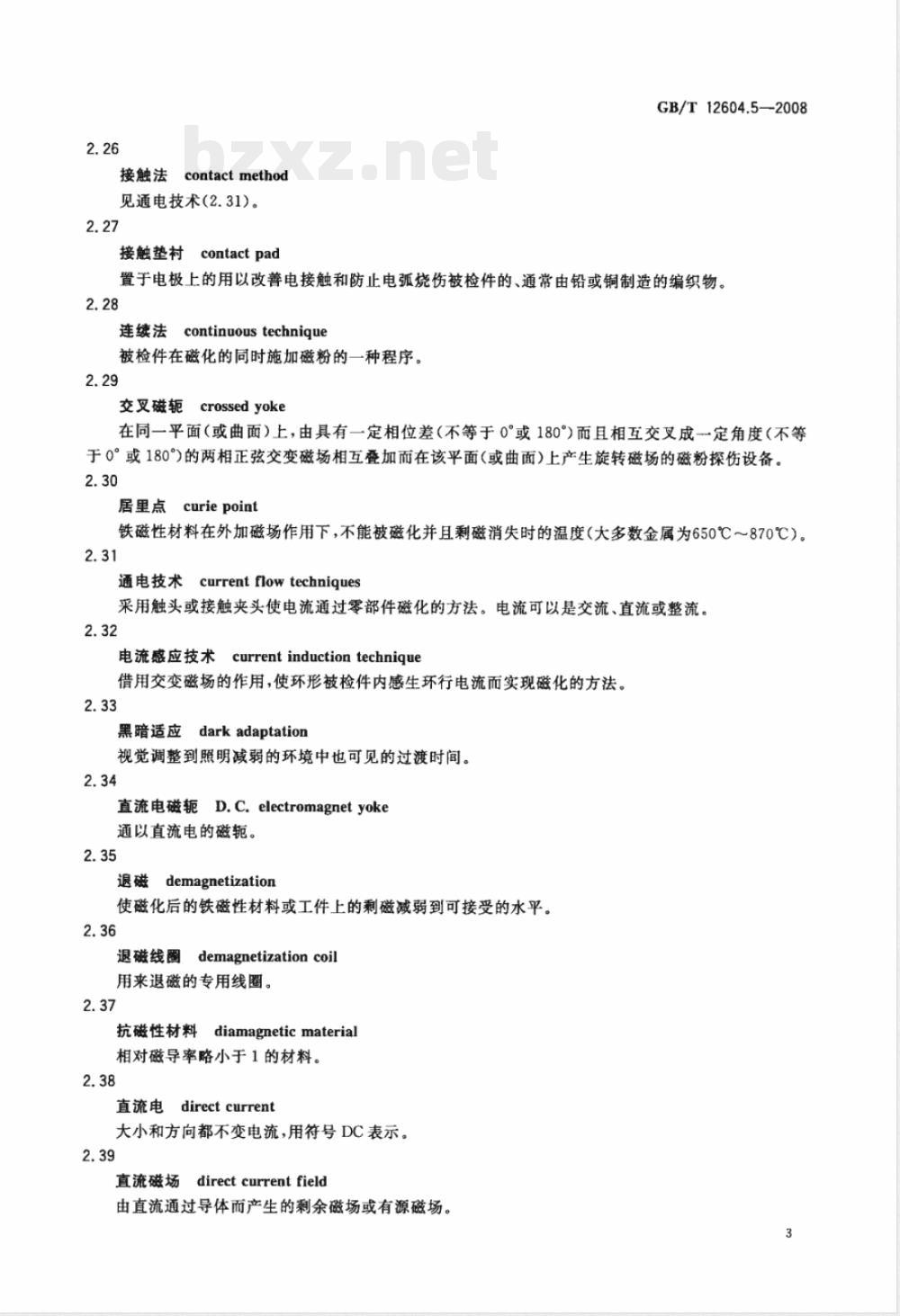

接触法contactmethod
见通电技术(2.31）。
接触垫衬
fcontactpad
GB/T12604.5—2008
置于电极上的用以改善电接触和防止电弧烧伤被检件的、通常由铅或铜制造的编织物。2.28
连续法
continuoustechnique
被检件在磁化的同时施加磁粉的一种程序。2.29
交叉磁轭
crossedyoke
在同一平面（或曲面）上，由具有一定相位差（不等于0°或180°）而且相互交叉成定角度（不等于0°或180°）的两相正弦交变磁场相互叠加而在该平面（或曲面）上产生旋转磁场的磁粉探伤设备。2.30
居里点curiepoint
铁磁性材料在外加磁场作用下，不能被磁化并且剩磁消失时的温度（大多数金属为650℃～870℃）。2.31
current flowtechniques
通电技术
采用触头或接触夹头使电流通过零部件磁化的方法。电流可以是交流、直流或整流。2.32
currentinduction technique
电流感应技术
借用交变磁场的作用，使环形被检件内感生环行电流而实现磁化的方法。2.33
黑暗适应darkadaptation
视觉调整到照明减弱的环境中也可见的过渡时间。2.34
直流电磁轭D.C.electromagnetyoke通以直流电的磁轭。
退磁 demagnetization
使磁化后的铁磁性材料或工件上的剩磁减弱到可接受的水平。2.36
退磁线圈demagnetizationcoil
用来退磁的专用线圈。
斗diamagneticmaterial
抗磁性材料
相对磁导率略小于1的材料。
直流电direct current
大小和方向都不变电流，用符号DC表示。2.39
直流磁场
5directcurrentfield
由直流通过导体而产生的剩余磁场或有源磁场。3
GB/T12604.5—2008
magneticdomain
存在于铁磁材料内部的自发磁化的小区域。2.41
drymethod
使用干磁粉进行磁粉检测的方法。2.42
干磁粉drymagneticpowder
干的、微粒状的、具有适当尺寸和形状的供检测不连续用的磁粉。2.43
电极electrode
一种导体，将电流引人工件或从工件引出的工具。2.44
电磁铁electromagnet
绕有线圈的软铁芯，当电流通过线圈时，它便成为一个暂时性的磁铁。2.45
有效磁场effectivemagnetic field工件上的有效磁场等于外加磁场减去退磁场。2.46
电磁体electricitymagnet
需要电源来维持其磁场的磁体。2.47
铁磁性材料ferromagneticmaterial相对磁导率远远大于1，其随磁场强度变化的材料。2.48
填充系数
文fillfactor
采用线圈法磁化时，线圈的横截面积与工件横截面积之比。2.49
各fixed installations
固定设备
固定式探伤机的体积和重量大，额定周向磁化电流一般从1000A10000A。2.50
flash magnetization
瞬时磁化
短时间通电磁化。
闪点flashpoint
挥发性易燃物质或易燃物质挥发在空气中产生的蒸气被火焰点燃时的最低温度2.52
flexiblecoil
柔性线圈
电缆缠绕
在工件上缠绕的通电电缆。
荧光fluorescent
物质由于吸收紫外线后所发出的可见光。2.54
荧光磁粉fluorescentmagneticparticles在铁磁粒子外表面包裹一层荧光物质形成的磁粉。2.55
荧光磁粉检测fluorescentmagnetic particles testing采用荧光磁粉在借助黑光灯观察的检测的一种方法。2.56
磁通量密度fluxdensity
见磁通密度(2.85)。
漏磁场fluxleakagefield
GB/T12604.5—2008
铁磁性材料磁化后，在不连续性或磁路的截面变化处，磁感应线离开和进人表面时形成的磁场。2.58
磁通量计fluxmeter
测量磁通量用的电子装置。
全波直流
full-wavedirectcurrent
由单相或三相交流整流获得的有穿透性的和定向流通的直流电流。2.60
特斯拉
磁通密度或磁感应强度的单位，可缩写为特(T)。垂直于磁场方向的1m长的导线，通过1A的电流，受到磁场的作用力为1N时，通电导线所在处的磁感应强度是1T。2.61
特斯拉计
teslameter
用特斯拉读取场强的磁强计。
half-waverectifiedcurrent
半波整流电流
单相交流经单相整流获得的反方向半周截止的电流，用以产生脉冲的单向磁场。2.63
夹头heads
接在台式磁粉检测装置上的夹钳。2.64
高导磁性highpermeability
铁磁材料在外磁场中强烈地被磁化，产生非常强的附加磁场。2.65
磁滞hysteresis
当外磁场方向发生变化时，磁感应强度的变化滞后于磁场强度的变化。2.66
磁滞回线hysteresisloop
描述磁通密度与磁场强度之间函数关系的曲线。5
GB/T12604.5--2008
冲击电流shotimpactcurrent
一般是由电容器充放电而获得的电流。2.68
inducedcurrentflow
感应通电
感应电流法是将铁芯插人环形工件内，把工件当作变压器的次级线圈，通过铁芯中的磁通的变化，在工件内产生周向感应电流。
induced current technique
感应电流技术
见电流感应技术（2.32)。
induced magnetization
感应磁化
不直接通电使被检件内产生磁场。2.71
inductance
感应现象
铁磁体在某些外界磁力作用下产生磁性的现象。2.72
提升力liftingpower
磁铁只借助其磁性的吸力，可提升起某一重量的铁素体钢块的能力。2.73
linearindications
线状显示
长度与宽度之比大于3的磁粉显示。2.74
linesofforce
磁力线
把一块玻璃平放在条形磁铁上，再均匀撒上一层细铁屑，然后连续轻敲玻璃，使铁屑有规律地排列起来显示出磁力线的形状。
5longitudinal magnetic field纵向磁场
磁感应线按部件取向穿越，其方向基本上平行于被检件纵轴的磁场。2.76
纵向磁化
longitudinalmagnetization
以方向基本上与被检件纵轴平行的磁通，穿越被检件的磁化，2.77
磁体magnet
能够吸引其他铁磁性材料的物体。2.78
磁场方向
magneticaspect
磁力的方向为磁场方向，或磁针N极所指的方向。2.79
magneticballyintension
磁极化强度
单位面积上的磁极强度。
magneticcircuit
磁感应线的回路。
magneticfield
磁力作用的空间，包括被磁化部件的内部及其周围。2.82
magnetic flux indicators
磁场指示器
GB/T12604.5-—2008
用电炉铜焊将8块低碳钢与铜片焊在一起，用来粗略校验磁化方法、磁场方向和有效检测区的一种工具。
磁场强度magnetic fieldstrength单位正磁极所受的力，或在某一点测得的磁场强度，用安培每米表示。2.84
磁通magneticflux
磁路中存在的磁力线总数。
fluxdendity
磁通密度
单位面积法向磁感应线数，以特斯拉或高斯表示。2.86
磁悬液
magneticink
磁粉和载液按一定比例混和而成的悬浮液体。2.87
磁性材料
magneticmaterial
能够被磁场吸引的物质。
磁介质
magneticmedia
能够影响磁场的物质。
磁粉检测
magnetic particle testing
磁粉探伤
利用漏磁场与磁粉来检测铁磁性材料表面和近表面不连续的一种无损检测方法。2.90
磁粉检测设备
磁粉探伤机
magneticparticletestingequipment提供所需电流和磁通以实施磁粉检测的设备。2.91
magnetic particles
能各自被磁化并被漏磁场吸附的铁磁粉末。2.92
磁极magneticpoles
位于磁铁产生磁场的一端或两端以及被检件漏磁场所在位置。2.93
磁粉显示magneticparticleindication由缺陷引起的漏磁场集聚磁粉而形成的磁粉积聚。7
GB/T12604.5—2008
magneticsaturation
磁饱和
特定材料的磁化程度，达到饱和后，即使再增加磁场强度，磁感应强度不再增加。2.95
magneticwriting
已磁化的工件互相接触或用一钢块在一个已磁化的工件上划一下，面形成的不相关磁粉显示。2.96
EmagnetismWww.bzxZ.net
能够吸引铁磁性物质的性质。
magnetization
使原来没有磁性的物质得到磁性的过程，或将材料的单个磁畴按一个方向整齐排列的过程。2.98
magnetizationcurve
磁化曲线
铁磁材料的磁感应强度与磁场强度之间变化的曲线。2.99
磁化电流
magnetizingelectriccurrent
通过或接近被检件的能产生指定磁场的电流。2.100
Jmagnetizingforce
磁场对铁磁性材料的作用力。
磁强计
magnetometer
测量磁场强度的仪表。
multidirectional magnetization多方向磁化
用两个或多个不同方向的磁场依次快速地使被检件磁化2.103
近表面不连续
near surface discontinuity
不开口的位于被检件近表面的不连续。2.104
偏心导体法
non-centralconductor
如果空心工件直径太大，探伤机所提供的磁化电流不足以使工件表面达到所要求的磁场强度，可采用偏置芯棒法磁化，即将导体穿人工件，并贴近工件内表面放置，电流从导体上通过形成周向磁场。2.105
非荧光磁粉
non-fluorescentmagneticparticles在可见光下观察磁粉显示的磁粉。2.106
Foersted
奥斯特
磁场强度的CGS制单位，现已由SI制单位安培每米（A/m)代替。2.107
original magnetization curve初始磁化曲线
表征铁磁性材料磁特性的曲线。8
overall magnetization
整体磁化
只通电一次即完成被检件磁化的全部磁化。2.109
平行磁化
parallelmagnetization
将可磁化材料与载流导体平行放置，使前者感生磁场的磁化方法。2.110
顺磁性材料
paramagneticmaterial
相对磁导率略大于1的材料。
磁粉尺寸particle size
磁粉颗粒的大小。
永久磁体
permanent magnet
一种在外加磁场的有效作用去除后很长时间仍然保持磁性的材料。2.113
磁导率permeability
材料磁化难易程度的参数；或磁通密度与磁场强度之比(B/H)。2.114
便携式设备portableequipment
具有体积小、重量轻和携带方便的磁粉检测设备。2.115
喷粉器powderblower
利用压缩空气将磁粉施加到被检件表面的器具。2.116
触头prods
将磁化电源发出的磁化电流传送到被检件的手持式电极。2. 117
脉冲磁化
pulsemagnetization
通常利用电容放电法直接或间接地对被检件施加磁场。2.118
快速断电
quickbreak
GB/T12604.5—2008
用于高剩磁纵向部件磁粉检测，能突然切断磁化电流的器件。仅限制在三相交流全波整流时采用。2.119
residualmagneticfield
外加磁场强度降为零时，铁磁材料中残余的磁场。2.120
去residualtechnique
剩磁法
磁场强度切断之后再给被检件施加磁粉的方法。2.121
刚性线圈rigid coil
形状固定线圈
将工件放在通电线圈中，形成纵向磁场。9
