【国家标准(GB)】 卡套

[CS 21. 060. 60

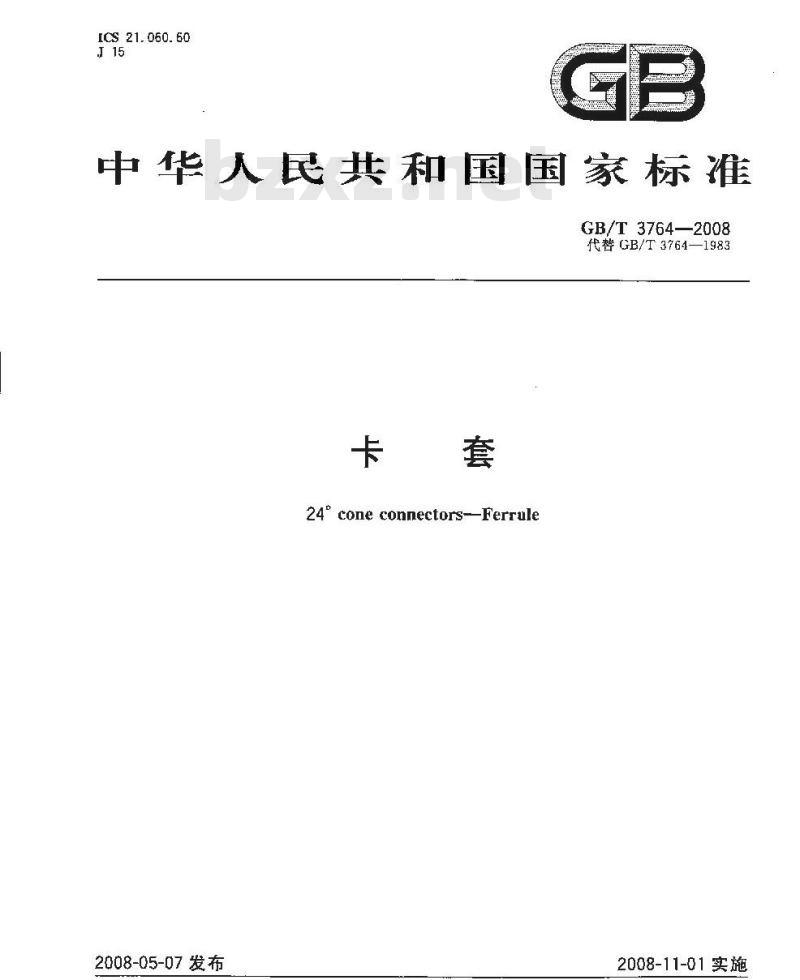

中华人民共和国国家标准
GB/T3764—2008
代替GB/T3764—1983
24 cone connectors-Ferrule
2008-05-07发布
2008-11-01实施

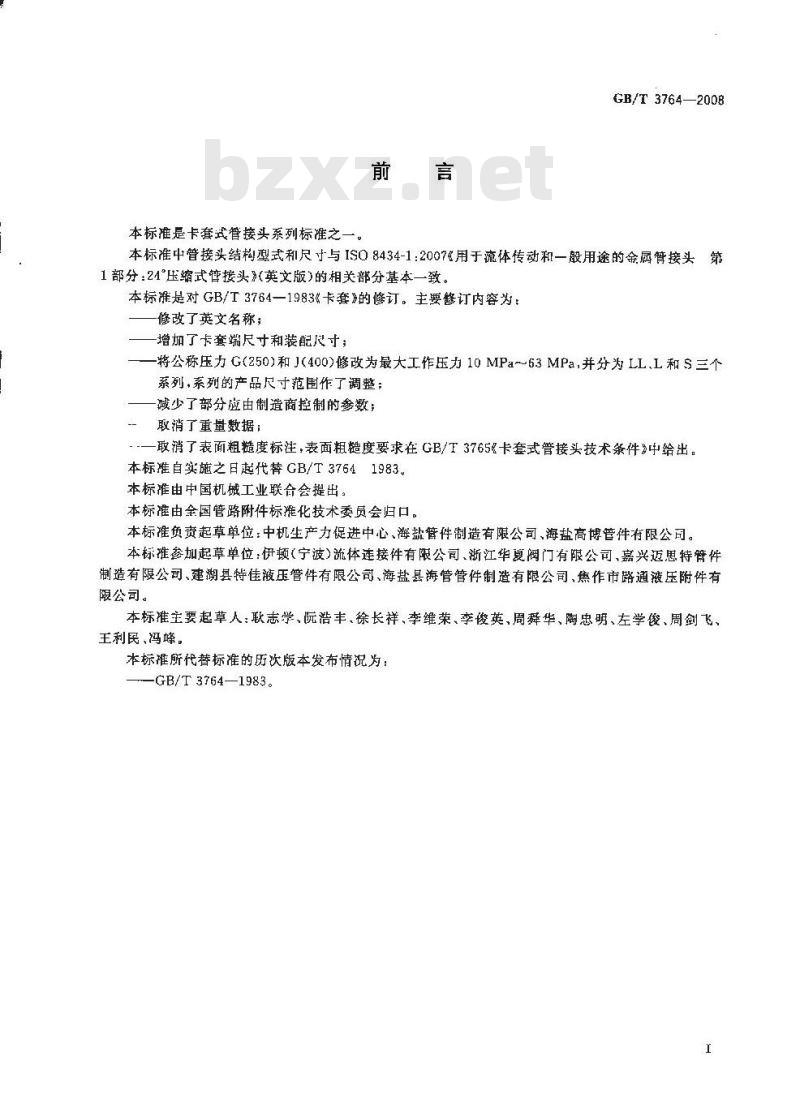

本标准是卡套式管接头系列标准之一。前言
GB/T3764—2008
本标准中管接头结构型式和尺寸与ISO8434-1:20074用于流体传动和一般用途的金属臂接头第1部分：21°压缩式管接头》(英文版)的相关部分基本一致本标准是对GB/T3764—1983《卡套》的修订。主要修订内容为：修改了英文名称；
增加了卡套端尺寸和装配尺寸；将公称压力G(250)和J(400)修改为最大工作压力10MPa～63MPa，并分为LL、L和S三个系列，系列的产品尺寸范围作了调整；减少了部分应由制造商控制的参数；取消了重量数据：
一取消了表面粗糙度标注，表面粗糙度要求在GB/T3765《卡套式管接头技术条件》中给出。本标准自实施之日起代替GB/T37641983。本标准由中国机械工业联合会提出：本标准由全国管路附件标准化技术委员会归口。本标准负资起草单位：中机生产力促进中心、海盐管件制造有限公司、海盐高博管件有限公司。本标准参加起草单位：伊顿（宁波）流体连接件有限公司、渐江华夏阀门有限公司、嘉兴迈思特管件制造有限公司、建潮县特佳液压管件有限公司、海盐县海管管件制造有限公司、焦作市路通液压附件有限公司。
本标准主要起草人：耿志学、阮浩丰、徐长祥、李维荣、李俊英、周舜华、陶忠明、左学俊、周剑飞、王利民，冯峰。
本标准所代替标准的历次版本发布情况为：-GB/T3764—1983。

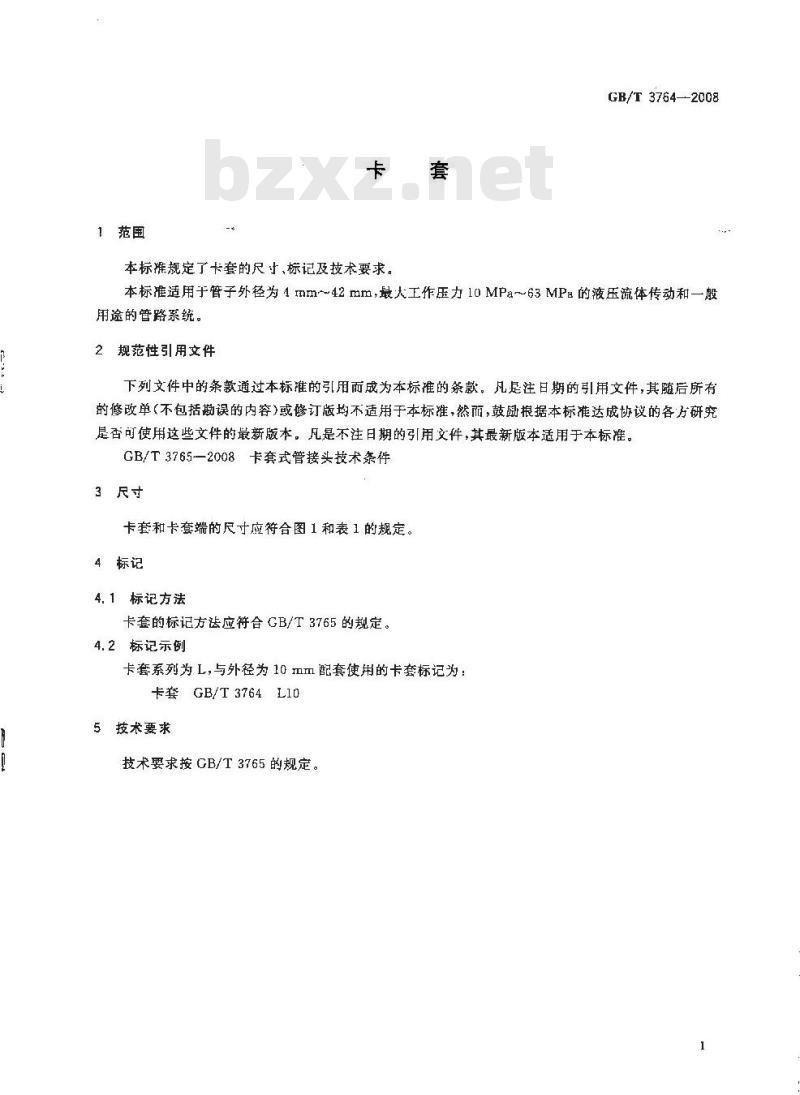

1范围
本标准规定了卡套的尺寸，标记及技术要求。GB/T 3764--2008
本标准适用于管子外径为1mm~42mm，最大工作压力1oMPa～63MPa的液压流体传动和一般用途的管路系统。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T3765—2008卡套式管接头技术条件3尺寸
卡套和卡套端的尺寸应符合图1和表1的规定。4标记
4.1标记方法
卡套的标记方法应符合GB/T3765的规定。4.2标记示例
卡套系列为L，与外径为10Ⅱm配套使用的卡套标记为：卡套GB/T3764L10
5技术要求
技术要求按GB/T 3765的规定。
GB/T 3764—2008
45±15
24±30
一卡套,与接头体和螺母一起便用,未注尺寸由制造商决定,保证安装尽寸c;2—接头体；
—螺母：
卡套端结构，由制造商决定：
—可选螺纹退刀撸结构。

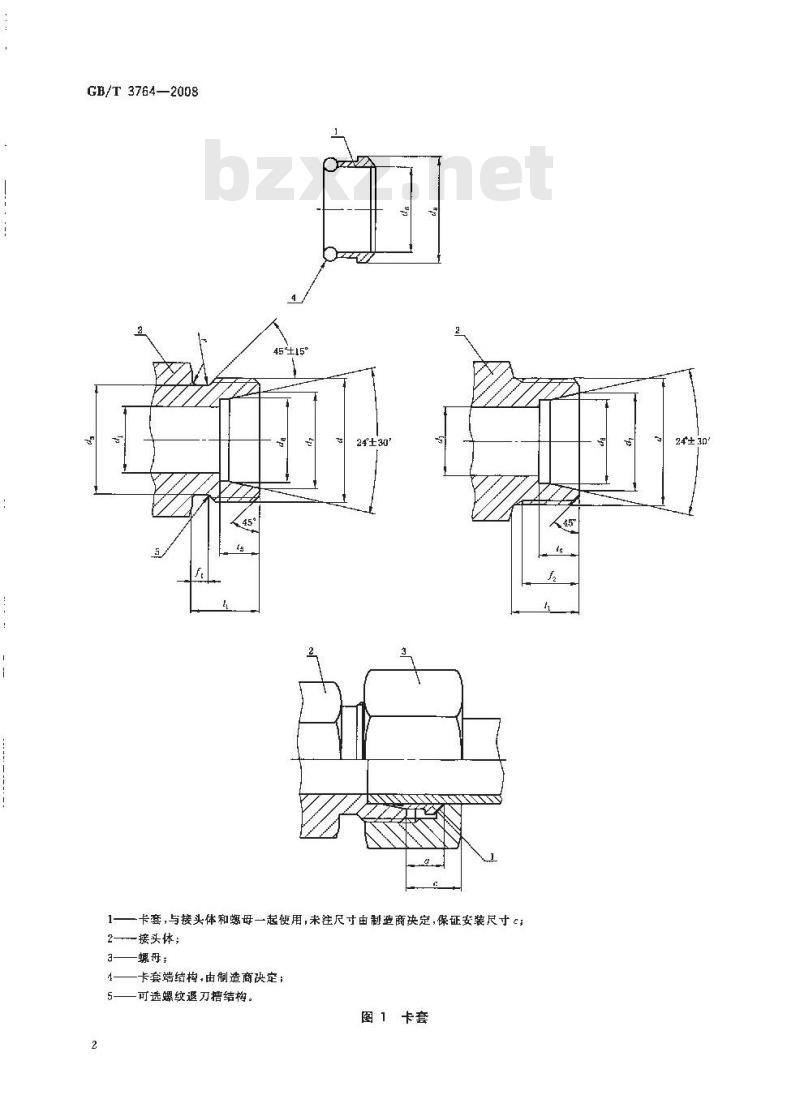

图1卡套
4±301
系工作
列压力。
[M14×1.5
10 jM16×1.5www.bzxz.net
公称极限公称
偏差尺寸
12M18×1.5
(14)M20X1. 5
(16)M24×1.5
M45×2
M52×2
M24×1
M52×2
±o, 1
±0. 338. 3

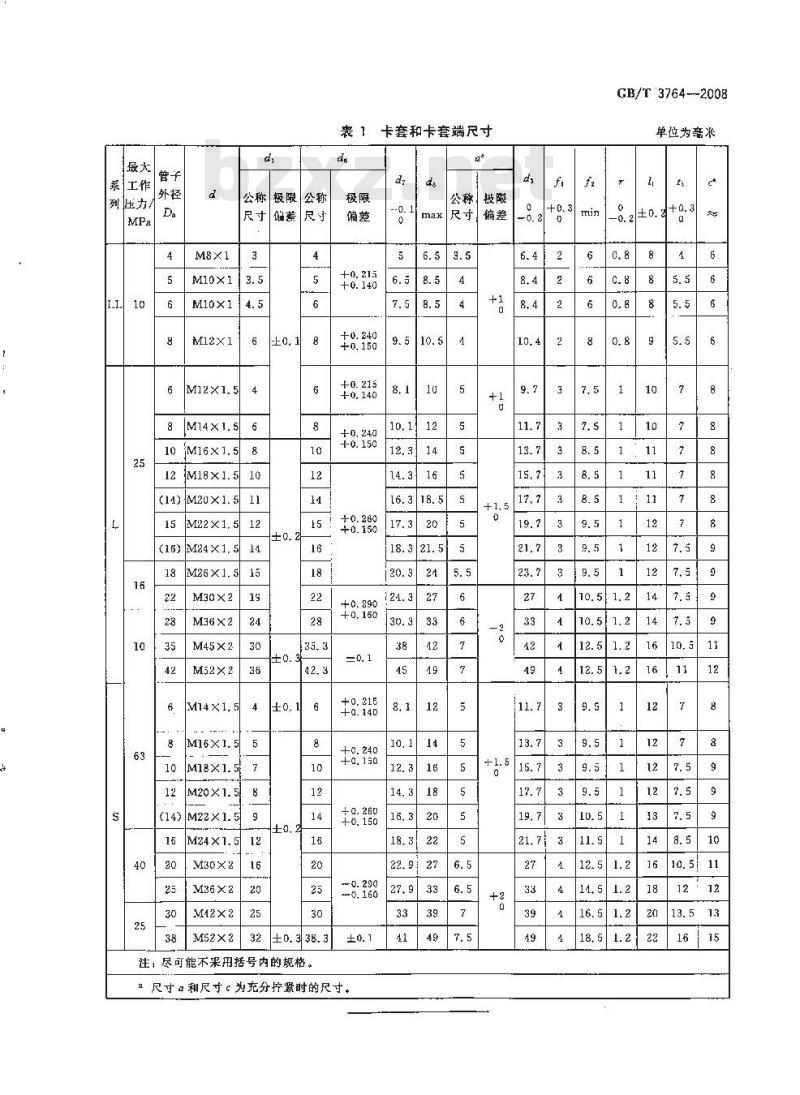

注，尽可能不来用括号内的规格，表1卡套和卡套端尺寸
a尺寸a和尺寸为充分片紧时的尺寸。--0. 1
公称」
GB/T 3764--2008
单位为畜浆
