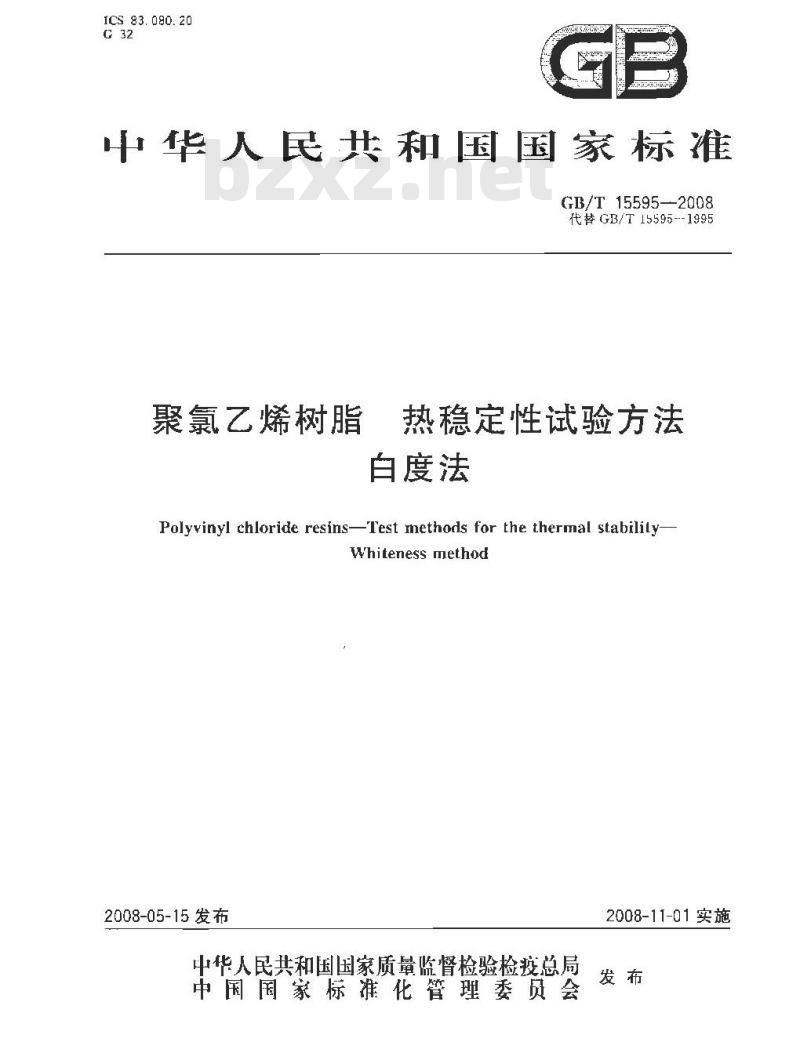

【国家标准(GB)】 聚氯乙烯树脂 热稳定性试验方法 白度法

ICS 83. 080.20
山华人民共和国国家标准
GB/T 15595--2008
代替GB/T15595--1995
聚氯乙烯树脂
热稳定性试验方法
白度法
Polyvinyl chloride resinsTest methods for the thermal stabililyWhiteness method
2008-05-15发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2008-11-01实施

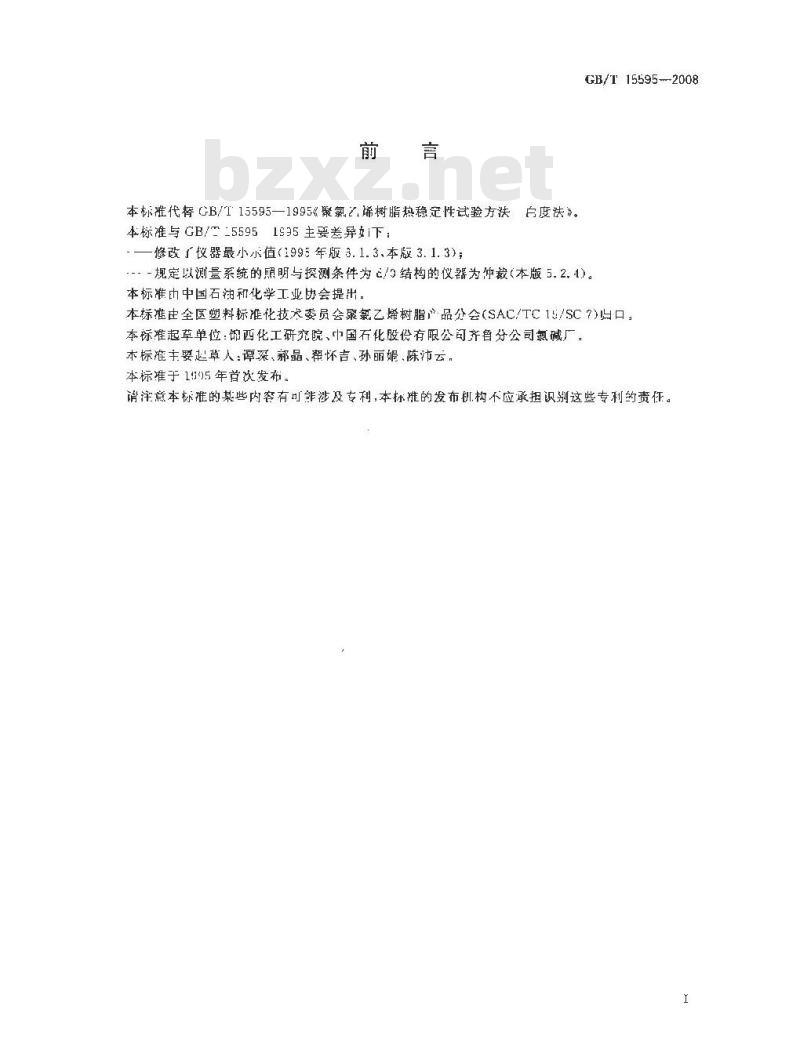

本标准代督GB/T15595—1995《聚氯Z.烯树脂热稳定性试验方法度法。
本标准与 GB/㎡ =5595
51s95主要差异女i下：
-一修改「仪器最小小值（1995年版3.1.3、本版3.1.3)；GB/T 15595---2008
---规定以测量系统的照明与探测条件为2/9结构的仪器为仲裁（本版5.2.4)。本标准中中国石油和化学工业协会提出。本标准全塑料标准化技术委员会聚氯乙烯树脂产品分会(SAC/TC15/SC7)出口：本标准起草单位：的西化工研究院、中国石化股份有限公司齐鲁分公司氯碱厂。本标准主要起草人：谭深、郝晶、翟怀吉、孙丽妮、陈沛云。本标准于1995年首次发布
注意本标准的某些内容有可能涉及专利,本标准的发布机构不应承担识别这些专利的责任。1
聚氯乙烯树脂
热稳定性试验方法
白度法
注意：本标准规定的一些试验过程可能导致危险情况。1范围
GB/T 15595—2008免费标准bzxz.net
本标准规定了粉末状聚氯之烯树脂于热试验箱中在规定的条件下受热后，通过测定自皮，装征其热稳定性的测试方法。
本标准适用于粉术
2原理
聚氯乙烯树脂
到的白度存在差异
件下受热质测定！
3仪器
白度仪，
测量资
为Ｒ4
高温下发堂
需树脂热稳定性的测定。
解发验的同
新体现出商
数性的不同
所测结果
下列条件：
最明与探测
测量系统的光谱特性为
仪器读教品
1示值0.1
3.2热试验箱，
科鼓风，箱
成洋短（或称面，虹70mz
大平,准确至
试验筛，筛孔尼
群瑞州（蒙不锈公公
秒表。
防护措施
作大膜
现出自度
标准根据达
可在规定
维热稳
可d/0或符合国际照明摄
内温度
可控制
也不同样品在相同受热条件下得性，采用势试乐箱，将试样在规定条性的相对比较值
（CIE）规定的其也结构，所测H度c℃
为（45+0g、
壁厚均匀质量
在热试验箱中取、放试样瓶（或转岛）肘，手臂应带好防护月具.以防烫伤。5试验步骤
试塑的制备
试样的受热温度和时间，按产品标准中规定或协议中要求进行。5.1.1称取(9.5~10.5)试样，均匀地铺在试样瓶底部，5.1.2热试验箱升至规定温度后.打开箱门，迅速地把该试样瓶放在箱内的转盘」，此时试样瓶的上平面与温度计的垂直距离应为1H，并立即关门计时，同时开动转盘。此时箱内温度与规定的温度差应不大于5,并应在2min内升至规定温度注：若一次同时进行多个试样的测试.为了效试栏瓶方使，可在热试验箱外先把装有试样的试样瓶效在转拓上，用束子均试样瓶质定，当打开箱门后，将其一同安效在箱内GB/r 15595—2008

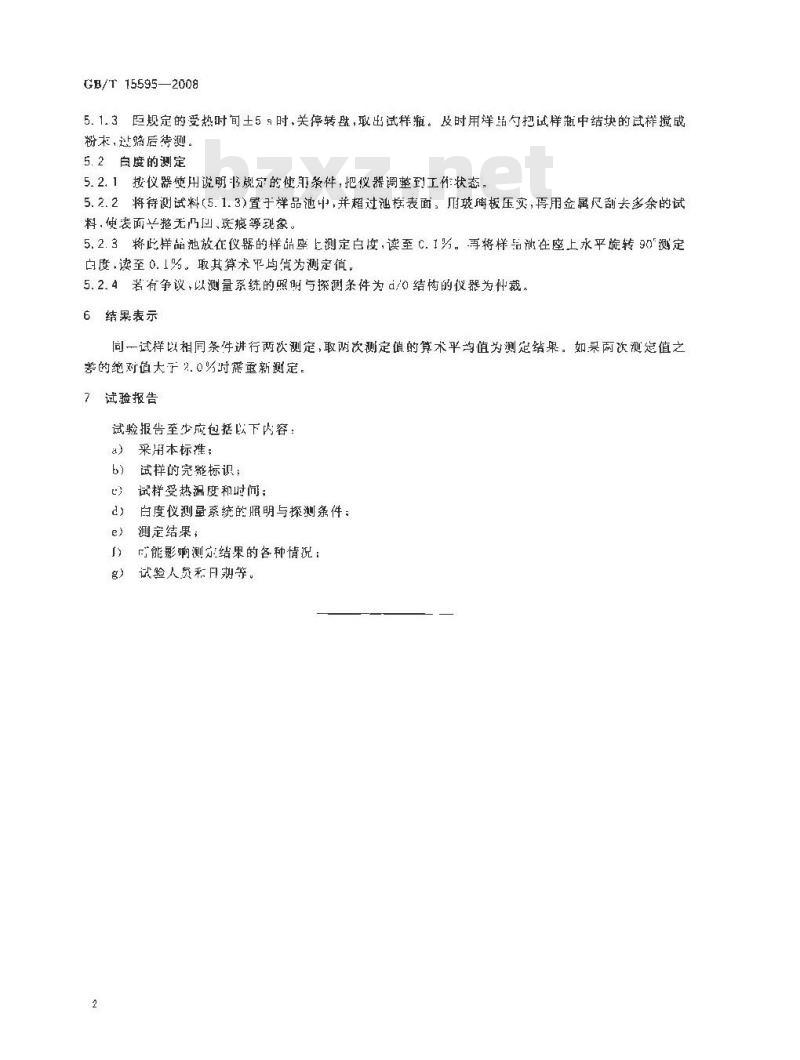

5.1.3距规定的受热时旬土5，时、关停转，取出试样瓶。及时用样品勺招试样瓶中结块的试样搅成粉末，让筛后待测。
5.2自度的测定
5.2.1按仪器使用说明书规定的使条件，把仪器调整到工作状态，5.2.2将待测试料（5.1.3)置于样品池中，并超过池柱表面，用玻腾板压实，再用金属尺刮去多余的试料，使表面卡整无凸回、斑痕等现象。5.2.3将此样品池放在仪器的样品座上测定白度,读至C.1%。再将样品泄在座上水平旋转90°测定白度，读至0.1%。取其算术平均值为测定值，5.2.4若有争议，以测量系统的照明与探测条件为d/0结构的仪器为仲裁，6结果表示
同一试样以相同条件进行两次测定，取两次测定值的算术平沟值为测定结果。如果两次测定值之差的绝对值大下2.0%时需重新测定，7试验报告
试验报告至少应包括以下内容：a）采用本标准；
试样的完整标识：
试样受热漏度和时问；
白度仪测虽系统的照明与探测条件：e
测定结果：
呼能影响测定结果的各种情况：试验人负和日期等，
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
