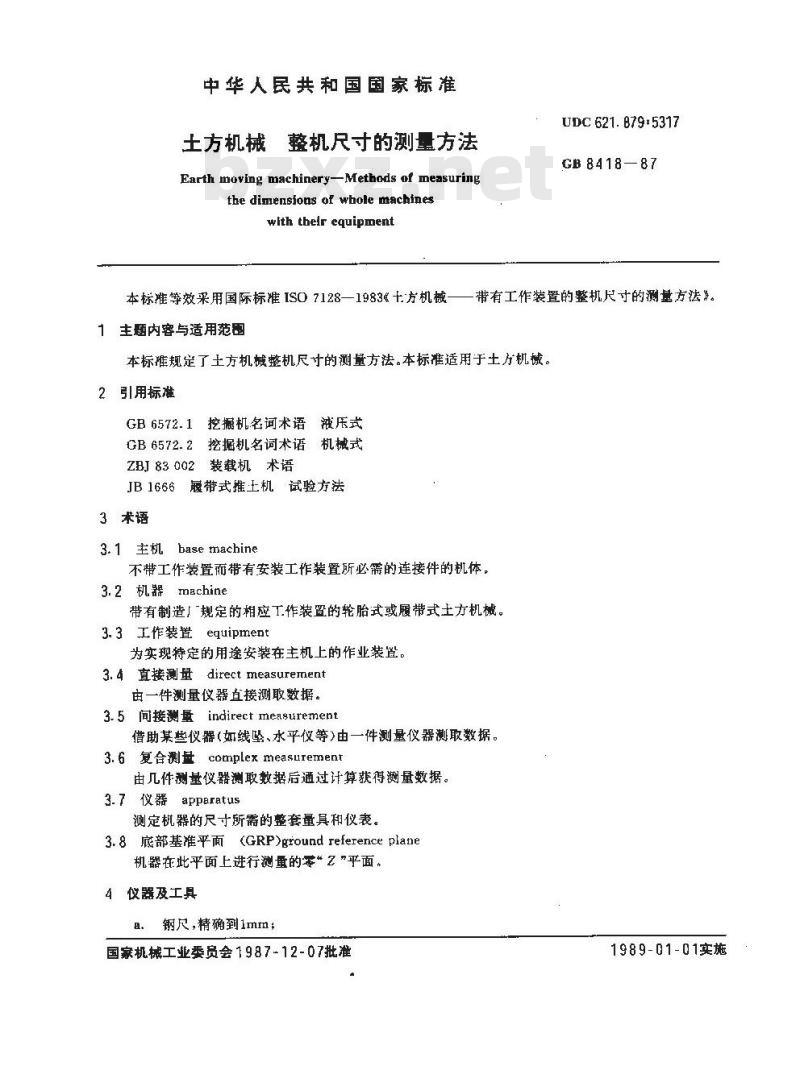

中华人民共和国国家标准
土方机械整机尺寸的测量方法
Earth moving machinery-Methods of measuringthe dimensions of wbole machineswith tbelr equipment
本标准等效采用国际标准ISO7128—1983《十方机械—1主题内容与适用范围
UDC 621. B79: 5317
GB 8418—87
一带有工作装置的整机尺寸的测量方法》。本标准规定了土方机械整机尺寸的测量方法。本标准适用于土方机械。2引用标难
GB6572.1挖掘机名词术语液压式GB 6572. 2挖掘机名词术语
机械式
ZBJ83002装载机术语
JB1666慰带式推土机试验方法wwW.bzxz.Net
3术语
3. 1 主机 base machine
不带工作装置而带有安装工作装置所必需的连接件的机体。3.2机器machine
带有制造！规定的相应工作装置的轮胎式或履带式土方机械。3.3工作装置equipment
为实现特定的用途安装在主机上的作业装置。3.4直接测量directmeasurement由一件测量仪器直接测取数据。3.5间接测量indirect measurement借助某些仪器（如线坠、水平仪等）由一件测量仪器测取数据。3. 6 复合测量 complex measurement由几件测基仪器测取数据后通过计算获得测量数据。3.7仪器apparatus
测定机器的尺寸所需的整套量具和仪表。3.8底部基准平面(GRP)ground reference plane机器在此平面上进行测量的零Z”平面。4仪器及工具
钢尺,精确到1mm；
国家机械工业委员会1987-12-07批准1989-01-01实施
钢登尺，精确到1mm：
水平仪，
线坠，
测角仪，精确到1°
直棒，
划笔：
经纬仪。

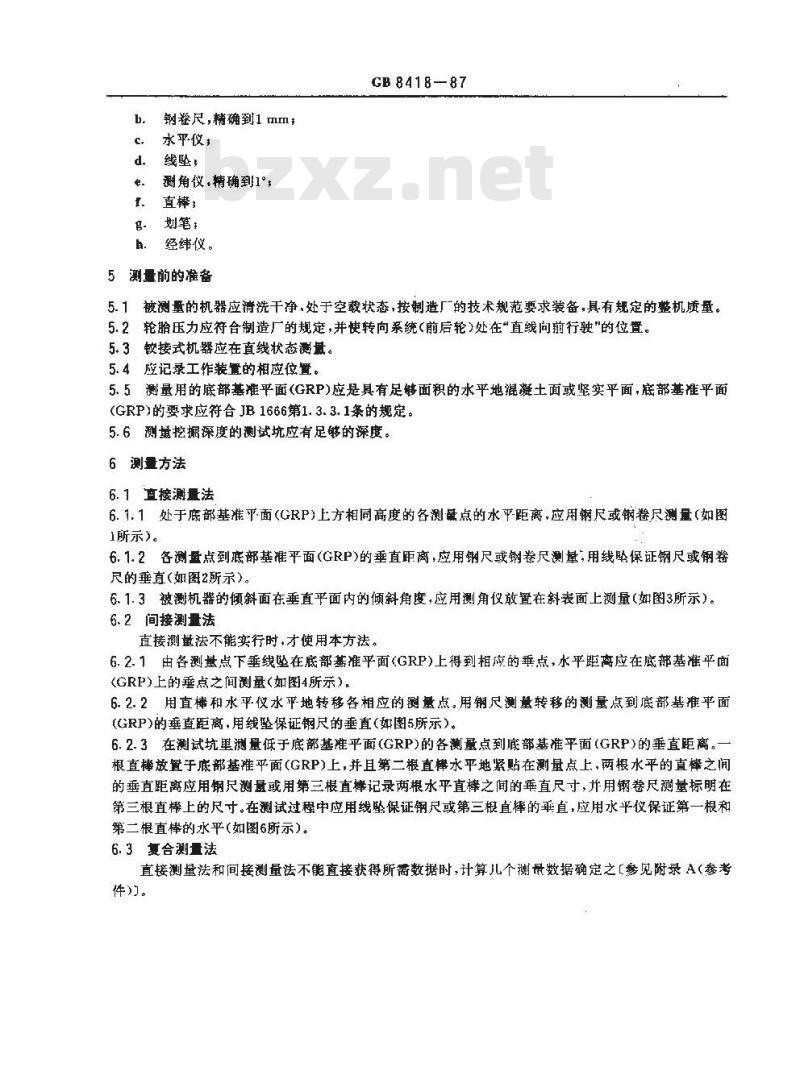

5测量前的准备
GB 841887
被测量的机器应清洗干净处于空载状态，按制造厂的技术规范要求装备，其有规定的整机质量。5.1
5.2轮胎压力应符合制造厂的规定，并使转向系统（前后轮）处在“直线向前行驶\的位置。5.3较接式机器应在直线状态测量。5.4应记录工作装置的相应位置。5.5测量用的底部基推平面（GRP）底是具有足够面积的水平地混避土面或坚实平面，底部基准平面(GRP）的要求应符合JB1666第1.3.3.1条的规定。5.6测量挖掘深度的测试坑应有足够的深度。6测量方法
6.1 直接测量法

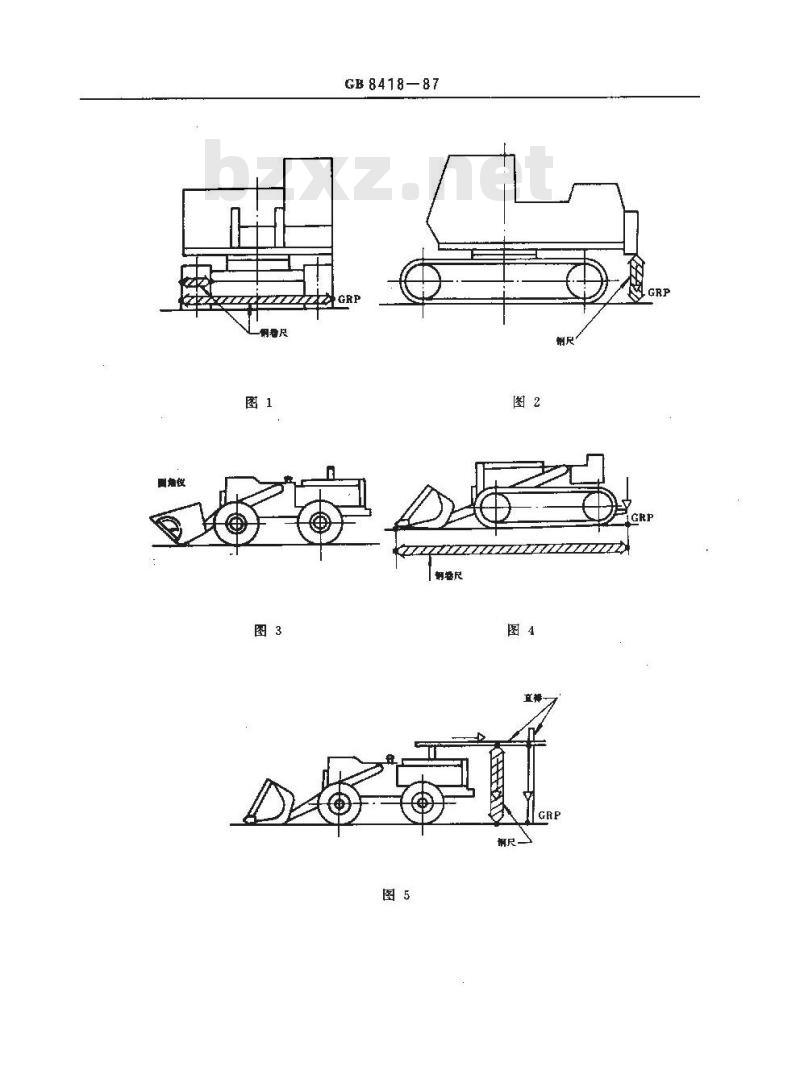

6.1处于底部基准平面（GRP上方相同高度的各测量点的水平距离，应用尺或铺卷尺测（如图1所示）。
6.1.2各测量点到底部基准平面（GRP）的垂直距离，应用钢尺或钢卷尺测量，用线坠保证钢尺或钢卷尺的垂直（如图2所示）。
6.1.3被测机器的倾斜面在垂直平面内的倾斜角度，应用测角仪放置在斜表面上测量（始图3所示）。6.2间接测量法

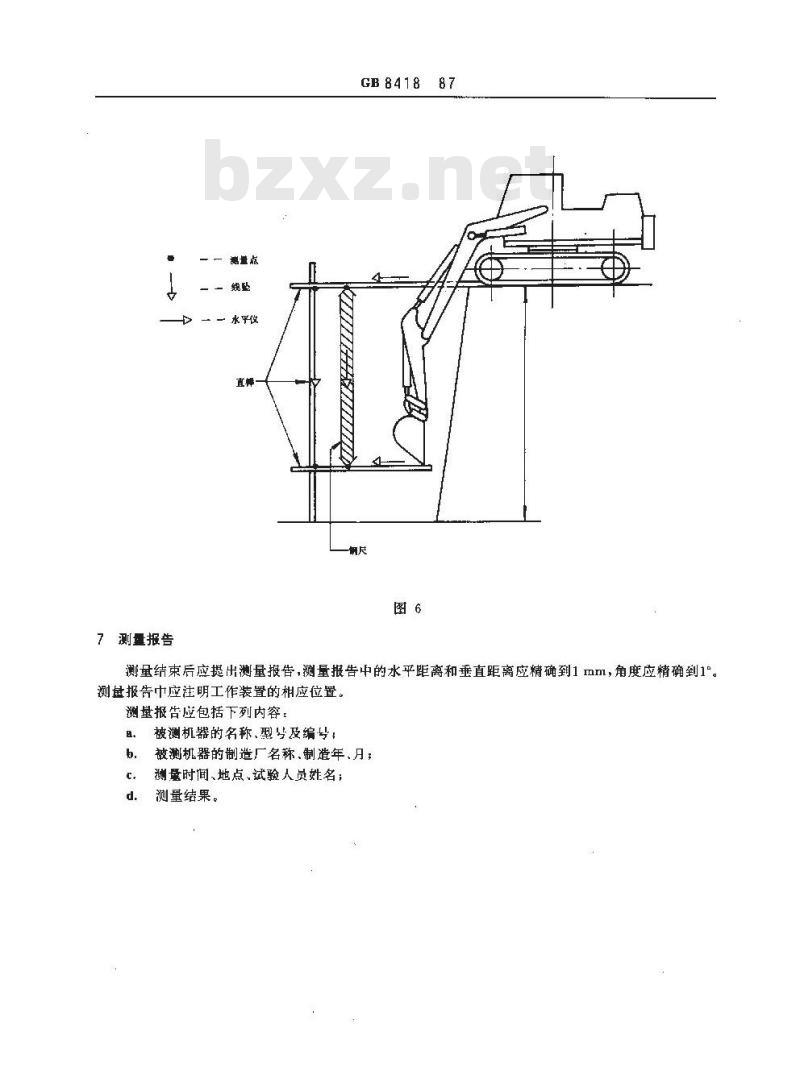

直接测量法不能实行时，才便用本方法。6.2.1由各测量点下垂线坠在底部基准平面(GRP)上得到相应的垂点，水平距离应在底部基准平面(安RP）上的垂点之间测量如图4所宗）。6. 2. 2用直棒和水平仪水平地转移各相应的测量点。用尺测量转移的测量点到底部基推平面(GRP)的垂直距离，用线整保证钢尺的垂直（如图5所示）。6.2.3在测试坑里测量低于底部基准平面(GRP)的各测量点到底部基准平面(GRP)的垂直距离。一根直棒放置于底部基堆平面(GRP)上，并且第二根直棒水平地紧贴在测量点上，两根水平的直棒之间的垂直距离应用钢尽测最或用第三根直撑记录两根水平直棒之间的垂直尺寸，开用钢卷尺测量标明在第三根直棒上的尺寸，在测试过中应用线坠保证钢尺或第三根直棒的垂直，应用水平仪保证第一根和第二根直棒的水平（如图6所示）。6. 3复合测量法
直接测量法和间接测量法不能直接获得所需数据时，计算儿个测量数据确定之【参见附录A(参考件))。
钢春只
GB8418—87
7测量报告
激量点
一线整
水平仪
GB 8418
测量结束后应提出测量报告,测量报告中的水平距离和垂直距离应精确到1 Ⅱm,角度应精确到1°测盘报告中应注明工作装置的相应位置。测量报告应包括下列内容：
被测机器的名称、型及编号：
被测机器的制造厂名称.制造年，月；测量时间、地点，试验人员姓名；测量结果。
GB8418-87
附录A
（参考件）

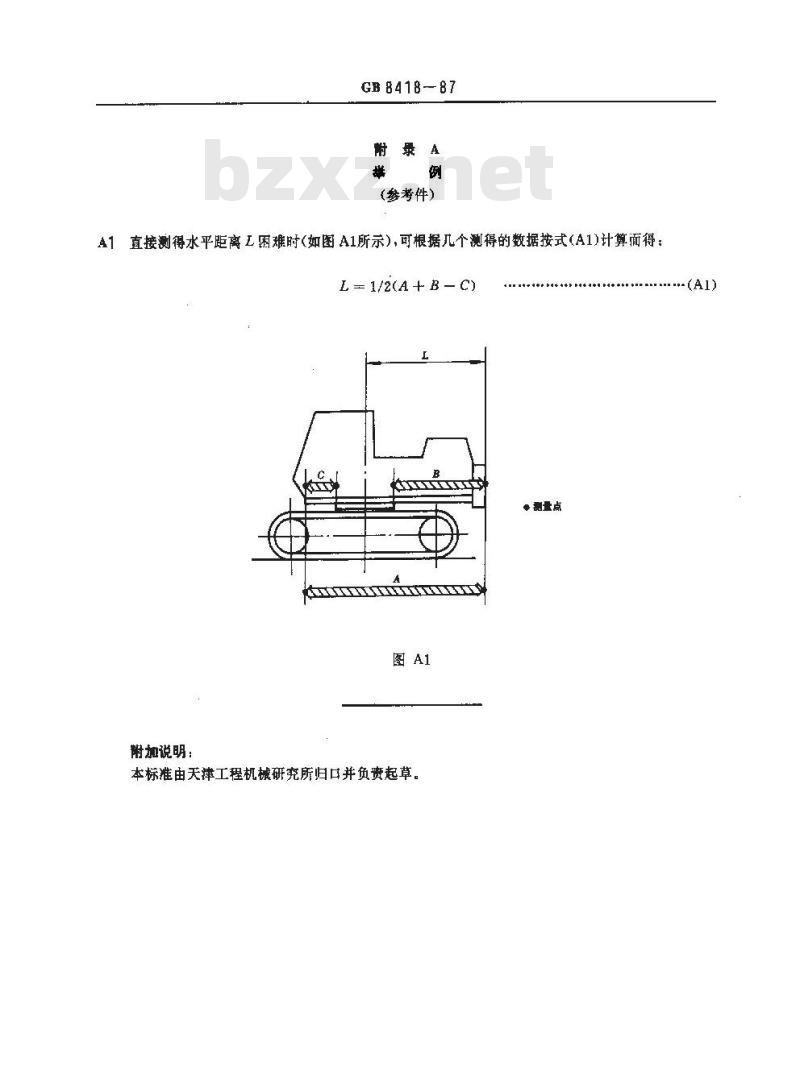

A1直接测得水平距离L困难时(如图A1所示),可根据几个测得的数据按式(A1)计算而得：L - 1/2(A + B C)
。剩量点
加说明：
本标准由天津工程机械研充所归口并负贵起草。-(A1)
