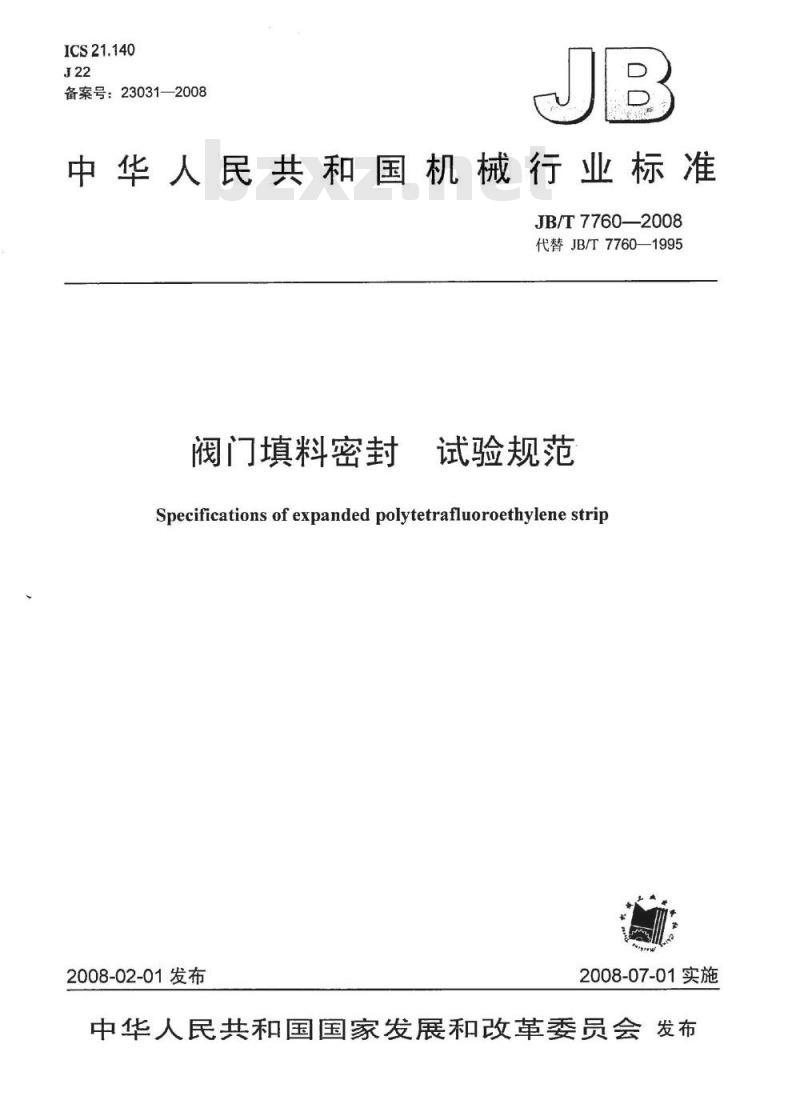

【机械行业标准(JB)】 阀门填料密封 试验规范

ICS21.140
备案号：23031-2008
中华人民共和国机械行业标准
JB/T7760—2008
代替JB/T7760—1995
阀门填料密封
试验规范
Specifications of expanded polytetrafluoroethylene strip2008-02-01发布
2008-07-01实施
中华人民共和国国家发展和改革委员会发布前言

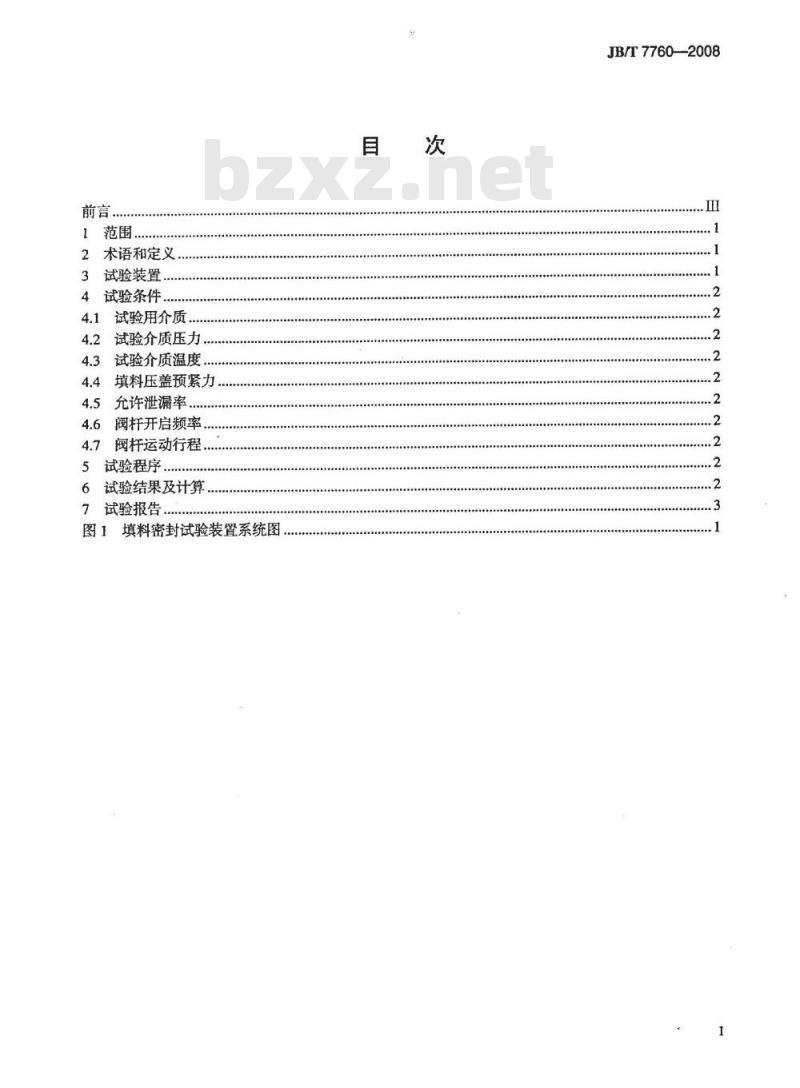

2术语和定义
试验装置，
试验条件.
试验用介质，
试验介质压力.
试验介质温度..
填料压盖预紧力，
允许泄漏率
阀杆开启频率
4.7阀杆运动行程。
5试验程序.
试验结果及计算
试验报告：
图1填料密封试验装置系统图
JB/T7760--2008

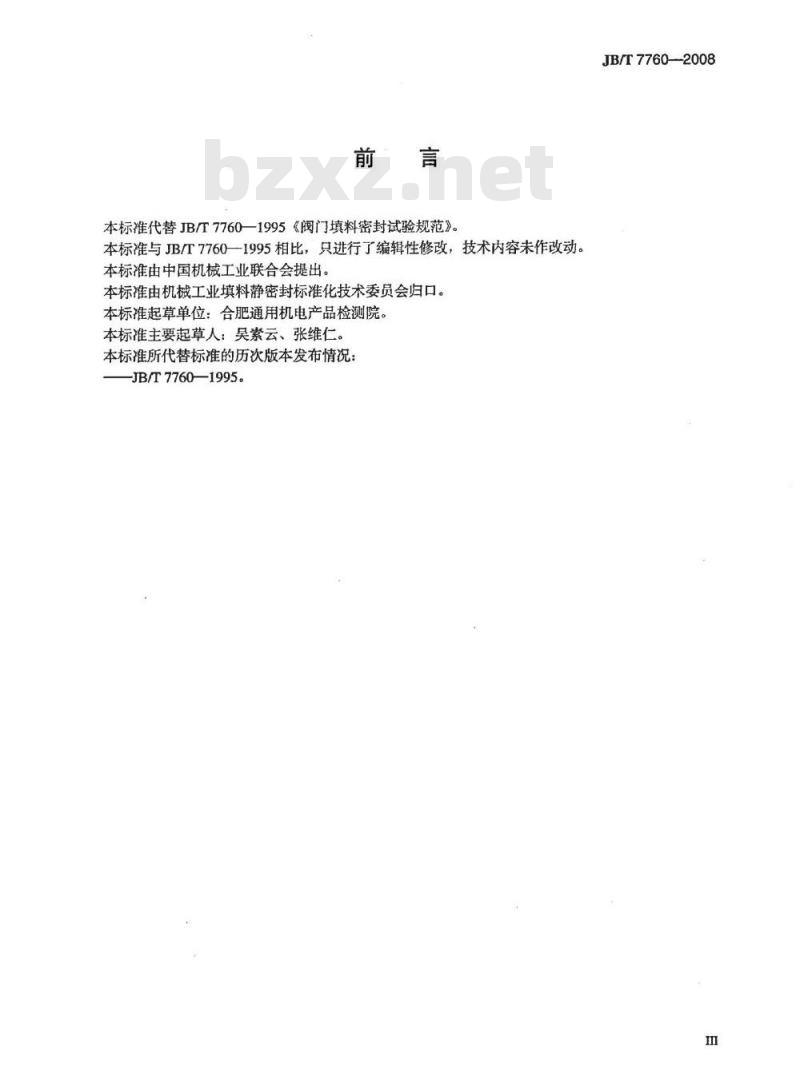

本标准代替JB/T7760—1995《阀门填料密封试验规范》。本标准与JB/T77601995相比，只进行了编辑性修改，技术内容未作改动。本标准由中国机械工业联合会提出。本标准由机械工业填料静密封标准化技术委员会归口。本标准起草单位：合肥通用机电产品检测院。本标准主要起草人：吴素云、张维仁。本标准所代替标准的历次版本发布情况：JB/T77601995。
JB/T7760--2008

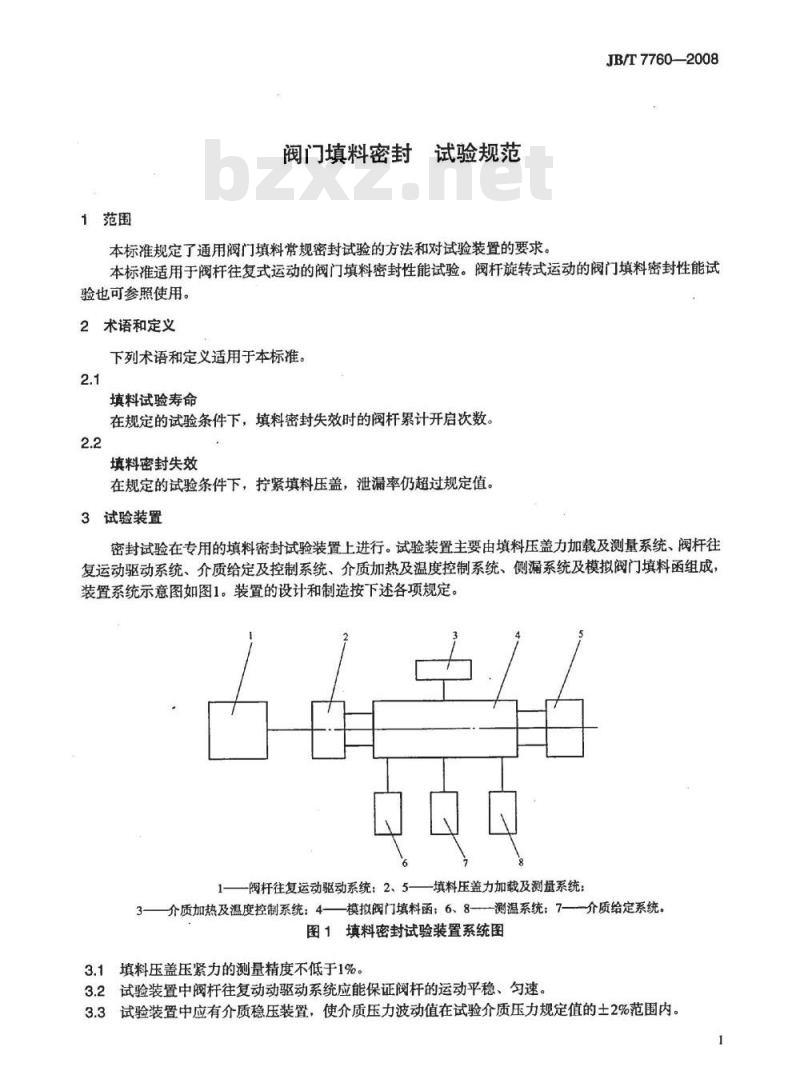

1范围
阀门填料密封
试验规范
JB/T7760—2008
本标准规定了通用阀门填料常规密封试验的方法和对试验装置的要求。本标准适用于阀杆往复式运动的阀门填料密封性能试验。阀杆旋转式运动的阀门填料密封性能试验也可参照使用。
2术语和定义
下列术语和定义适用于本标准。2.1
填料试验寿命
在规定的试验条件下，填料密封失效时的阀杆累计开启次数。填料密封失效
在规定的试验条件下，紧填料压盖，泄漏率仍超过规定值。3试验装置
密封试验在专用的填料密封试验装置上进行。试验装置主要由填料压盖力加载及测量系统、阀杆往复运动驱动系统、介质给定及控制系统、介质加热及温度控制系统、侧漏系统及模拟阀门填料函组成，装置系统示意图如图1。装置的设计和制造按下述各项规定。一阀杆往复运动驱动系统：2、5—填料压盖力加载及测量系统：介质加热及温度控制系统：4——模拟阀门填料函；6、8—测温系统：7—介质给定系统。图1填料密封试验装置系统图
3.1填料压盖压紧力的测量精度不低于1%。3.2试验装置中阀杆往复动动驱动系统应能保证阀杆的运动平稳、匀速。3.3试验装置中应有介质稳压装置，使介质压力波动值在试验介质压力规定值的土2%范围内。JB/T7760--2008

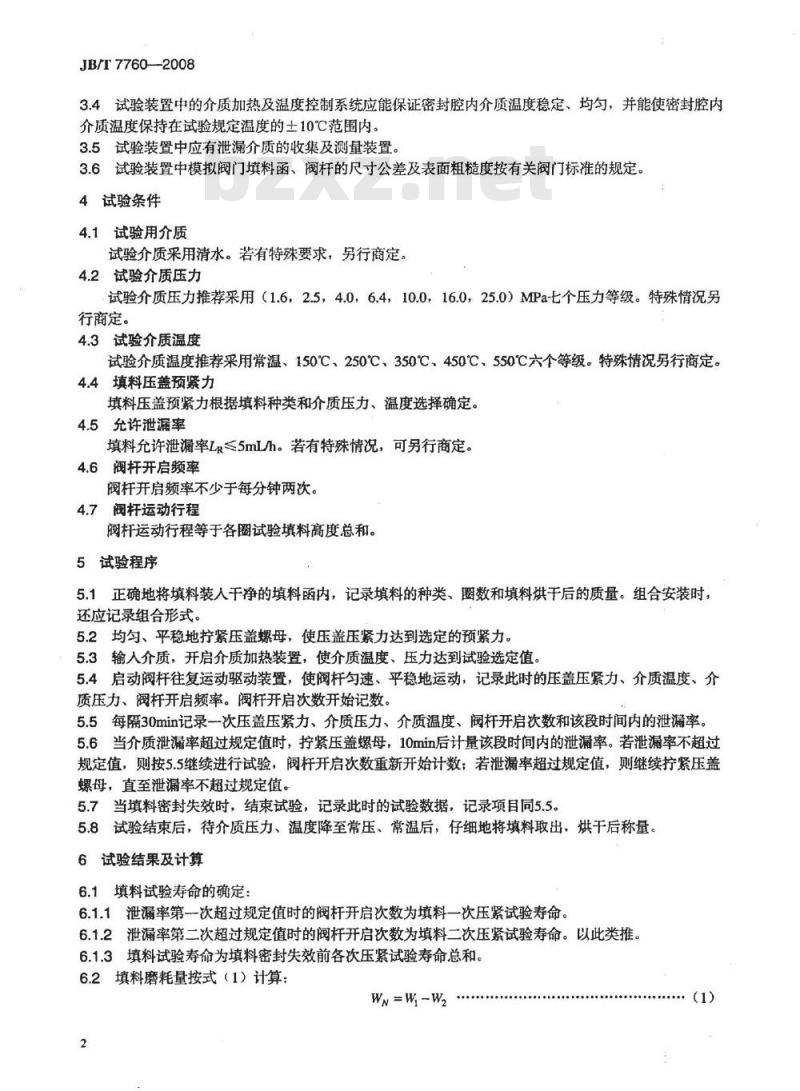

3.4试验装置中的介质加热及温度控制系统应能保证密封腔内介质温度稳定、均匀，并能使密封腔内介质温度保持在试验规定温度的土10℃范围内。3.5试验装置中应有泄漏介质的收集及测量装置。3.6试验装置中模拟阀门填料函、阀杆的尺寸公差及表面粗糙度按有关阀门标准的规定。4试验条件
4.1试验用介质
试验介质采用清水。若有特殊要求，另行商定。4.2试验介质压力
试验介质压力推荐采用（1.6，2.5，4.0，6.4，10.0，16.0，25.0）MPa七个压力等级。特殊情况另行商定。
4.3试验介质温度
试验介质温度推荐采用常温、150℃、250℃、350℃、450℃、550℃六个等级。特殊情况另行商定。4.4填料压盖预紧力
填料压盖预紧力根据填料种类和介质压力、温度选择确定。4.5允许泄漏率
填料允许泄漏率L≤5mL/h。若有特殊情况，可另行商定。4.6阀杆开启频率
阀杆开启频率不少于每分钟两次。阀杆运动行程
阀杆运动行程等于各圈试验填料高度总和。5试验程序
5.1正确地将填料装入干净的填料函内，记录填料的种类、圈数和填料烘干后的质量。组合安装时，还应记录组合形式。
5.2均匀、平稳地拧紧压盖螺母，使压盖压紧力达到选定的预紧力。5.3输入介质，开启介质加热装置，使介质温度、压力达到试验选定值。5.4启动阀杆往复运动驱动装置，使阀杆匀速、平稳地运动，记录此时的压盖压紧力、介质温度、介质压力、阀杆开启频率。阀杆开启次数开始记数。5.5每隔30min记录一次压盖压紧力、介质压力、介质温度、阀杆开启次数和该段时间内的泄漏率5.6当介质泄漏率超过规定值时，拧紧压盖螺母，10min后计量该段时间内的泄漏率。若泄漏率不超过规定值，则按5.5继续进行试验，阅杆开启次数重新开始计数；若泄漏率超过规定值，则继续拧紧压盖螺母，直至泄漏率不超过规定值。5.7当填料密封失效时，结束试验，记录此时的试验数据，记录项目同5.5。5.8试验结束后，待介质压力、温度降至常压、常温后，仔细地将填料取出，烘干后称量。6试验结果及计算
6.1填料试验寿命的确定：
6.1.1泄漏率第一次超过规定值时的阀杆开启次数为填料一次压紧试验寿命。6.1.2泄漏率第二次超过规定值时的阀杆开启次数为填料二次压紧试验寿命。以此类推。6.1.3填料试验寿命为填料密封失效前各次压紧试验寿命总和。6.2填料磨耗量按式（1）计算：Wn=W,-W,
（1）
式中：
W—阀杆开启N次后填料磨耗量，单位为g；Wi——试验前填料质量，单位为g：W2——试验后填料质量，单位为g。试验报告
试验报告应包括下列内容：
a）注明按照本标准进行：
b）填料函、阀杆尺寸；
c）填料种类、规格、牌号、生产厂：d）填料装配结构形式：
e）试验条件：
f）试验结果（填料试验寿命次数、磨耗量、密封失效时的压盖压紧力)；g）试验日期、人员。
JB/T7760—2008
中华人民共和国免费标准bzxz.net
机械行业标准
阀门填料密封试验规范
JB/T77602008
机械工业出版社出版发行
北京市百万庄大街22号
邮政编码：100037
210mm×297mm?0.5印张·11千字2008年7月第1版第1次印刷
定价：10.00元
书号：15111·8956
网址：http://cmpbook.com（010）88379778
编辑部电话：
直销中心电话：（010）88379693封面无防伪标均为盗版
版权专有
侵权必究
