【机械行业标准(JB)】 拖拉机防泥水密封性试验方法

1CS65.060.10
备案号：23156—2008

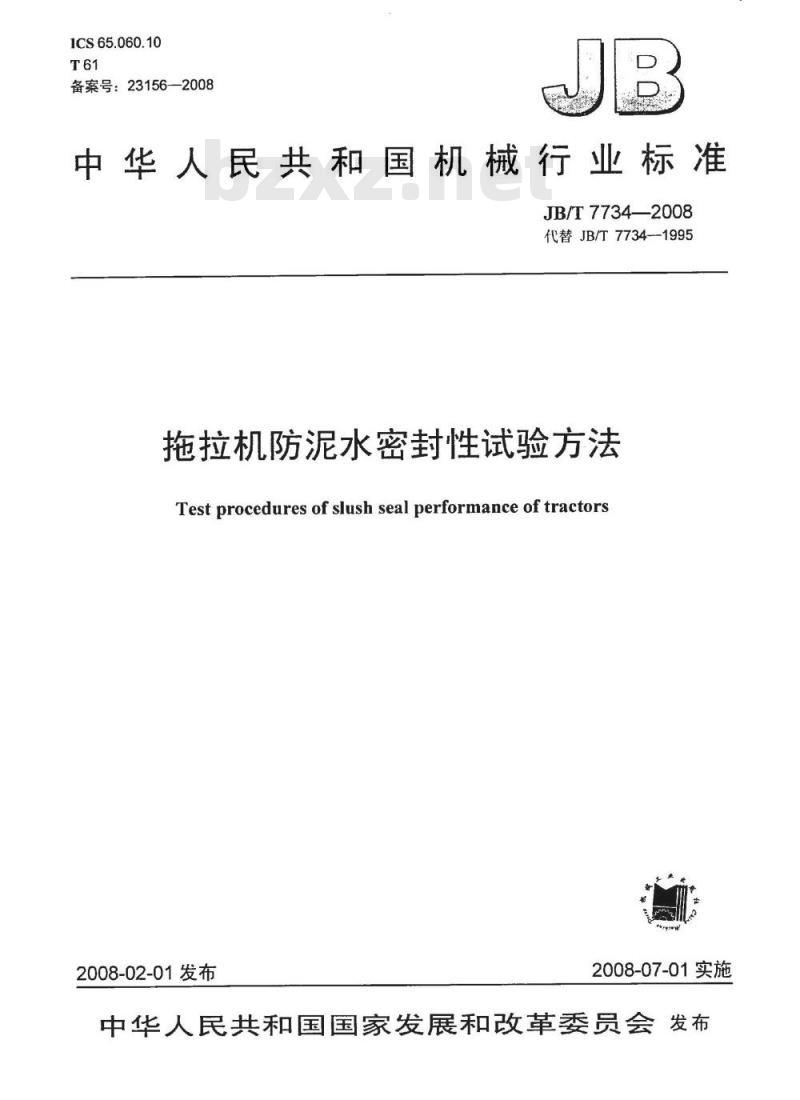

中华人民共和国机械行业标准
JB/T7734—2008
代替JB/T7734--1995
拖拉机防泥水密封性试验方法
Test procedures of slush sealperformance of tractors2008-02-01发布
2008-07-01实施

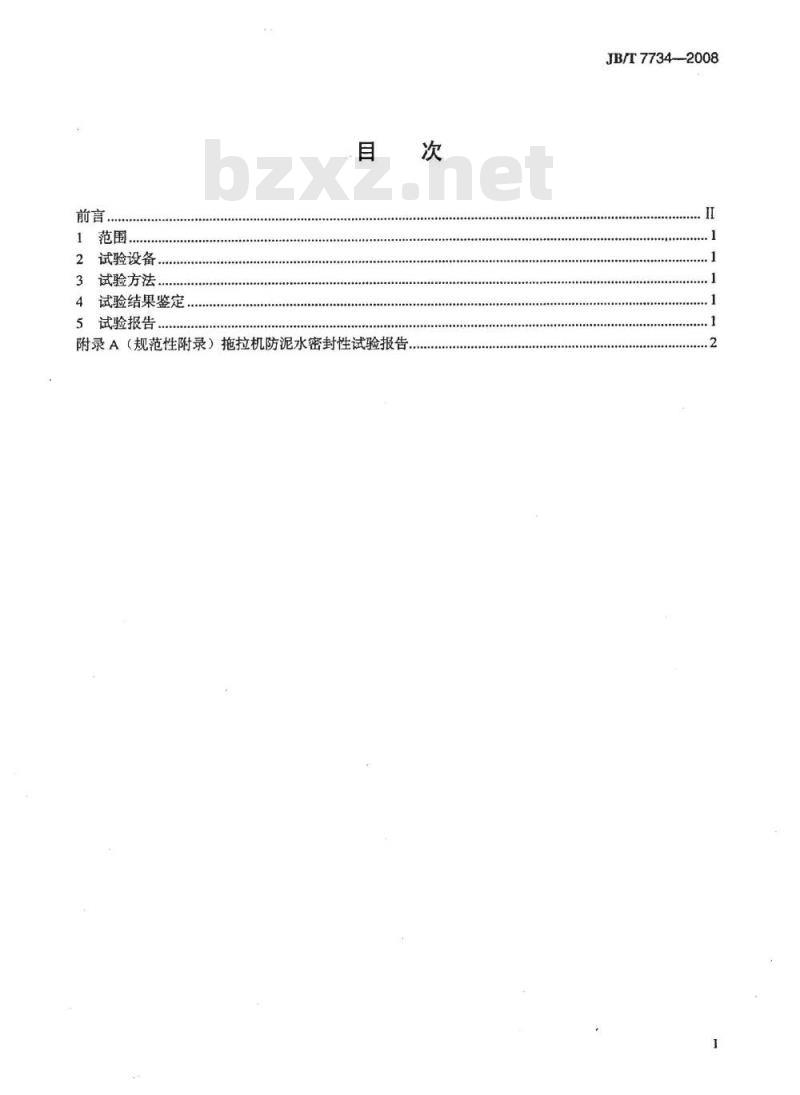

中华人民共和国国家发展和改革委员会发布前言，
试验设备
3试验方法，
试验结果鉴定
试验报告
附录A（规范性附录）拖拉机防泥水密封性试验报告.JB/T77342008
JB/T7734—2008

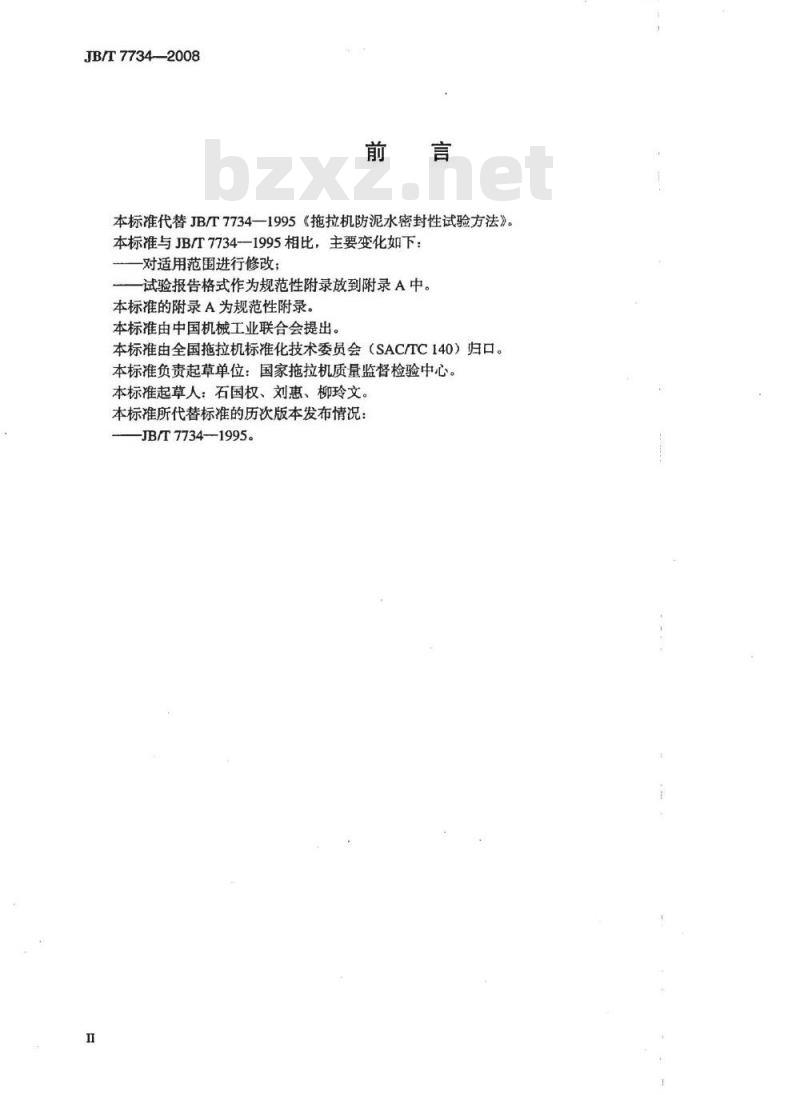

本标准代替JB/T7734—1995《拖拉机防泥水密封性试验方法》。本标准与JB/T7734—1995相比，主要变化如下：对适用范围进行修改；
试验报告格式作为规范性附录放到附录A中。本标准的附录A为规范性附录。
本标准由中国机械工业联合会提出。本标准由全国拖拉机标准化技术委员会（SAC/TC140）归口。本标准负责起草单位：国家拖拉机质量监督检验中心。本标准起草人：石国权、刘惠、柳玲文，本标准所代替标准的历次版本发布情况：JB/T7734—1995。

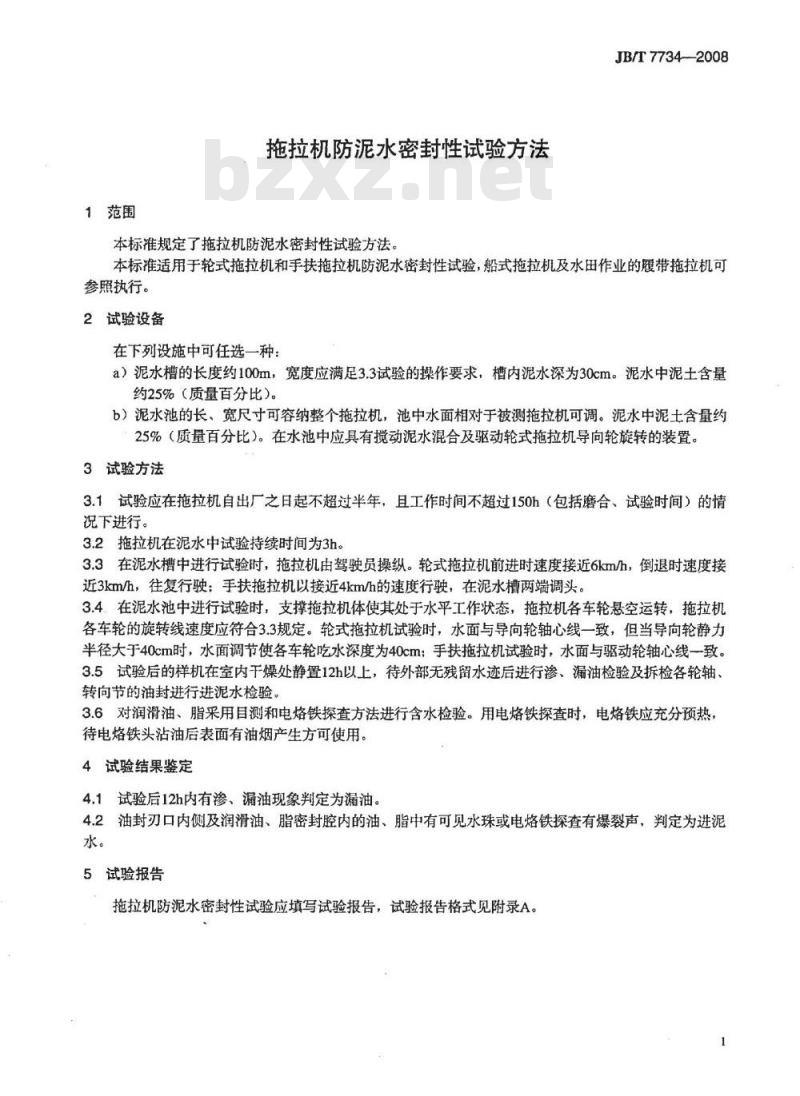

1范围
拖拉机防泥水密封性试验方法
本标准规定了拖拉机防泥水密封性试验方法。JB/T7734--2008
本标准适用于轮式拖拉机和手扶拖拉机防泥水密封性试验，船式拖拉机及水田作业的履带拖拉机可参照执行。
2试验设备
在下列设施中可任选一种：
a）泥水槽的长度约100m，宽度应满足3.3试验的操作要求，槽内泥水深为30cm。泥水中泥土含量约25%（质量百分比）。
b）泥水池的长、宽尺寸可容纳整个拖拉机，池中水面相对于被测拖拉机可调。泥水中泥土含量约25%（质量百分比）。在水池中应具有搅动泥水混合及驱动轮式拖拉机导向轮旋转的装置。3试验方法
3.1试验应在拖拉机自出厂之日起不超过半年，且工作时间不超过150h（包括磨合、试验时间）的情况下进行。
3.2拖拉机在泥水中试验持续时间为3h，3.3在泥水槽中进行试验时，拖拉机由驾驶员操纵。轮式拖拉机前进时速度接近6km/h，倒退时速度接近3km/h，往复行驶；手扶拖拉机以接近4km/h的速度行驶，在泥水槽两端调头。3.4．在泥水池中进行试验时，支撑拖拉机体使其处于水平工作状态，拖拉机各车轮悬空运转，拖拉机各车轮的旋转线速度应符合3.3规定。轮式拖拉机试验时，水面与导向轮轴心线一致，但当导向轮静力半径大于40cm时，水面调节使各车轮吃水深度为40cm：手扶拖拉机试验时，水面与驱动轮轴心线一致。3.5试验后的样机在室内干燥处静置12h以上，待外部无残留水迹后进行渗、漏油检验及拆检各轮轴、转向节的油封进行进泥水检验
3.6对润滑油、脂采用目测和电烙铁探查方法进行含水检验。用电烙铁探查时，电烙铁应充分预热，待电烙铁头沾油后表面有油烟产生方可使用。4试验结果鉴定
4.1试验后12h内有渗、漏油现象判定为漏油。4.2油封刃口内侧及润滑油、脂密封腔内的油、脂中有可见水珠或电烙铁探查有爆裂声，判定为进泥水。
5试验报告
拖拉机防泥水密封性试验应填写试验报告，试验报告格式见附录A。JB/T7734--2008
拖拉机型号：
出厂日期：
试验设备：
传动箱档位：
检验部位
试验单位：

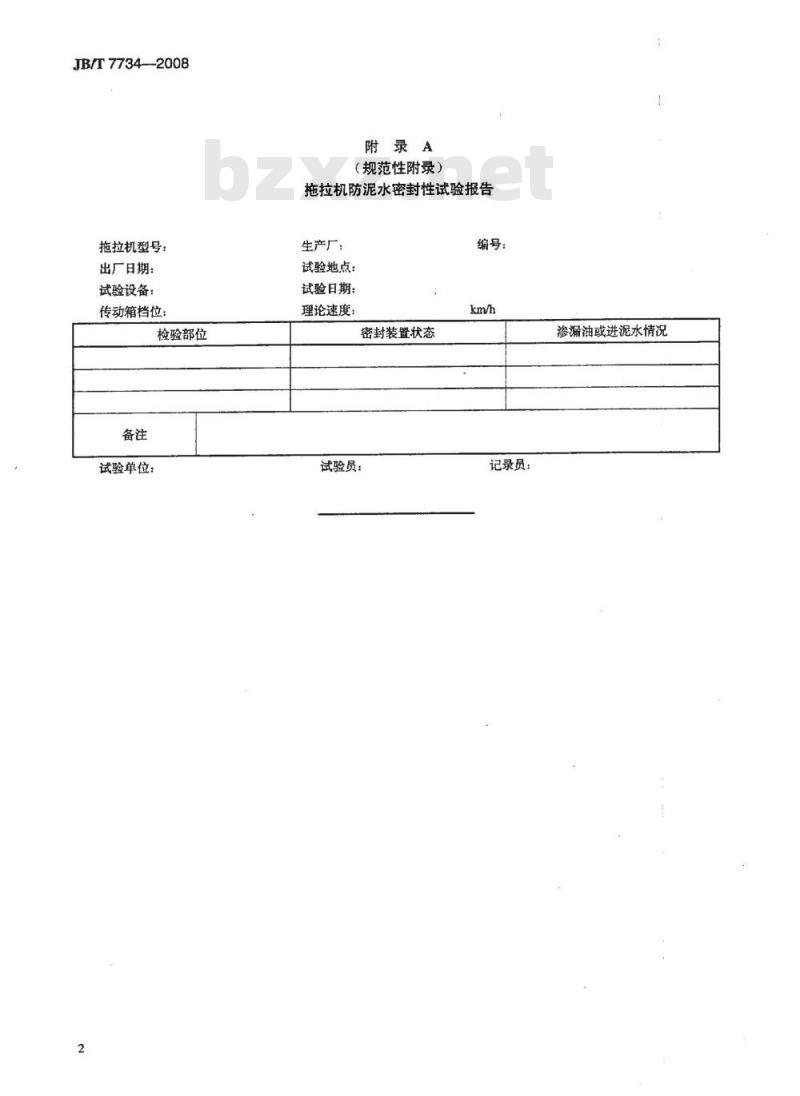

附录A
（规范性附录）
拖拉机防泥水密封性试验报告
生产厂：
试验地点：
试验日期：
理论速度：
密封装置状态
试验员：
编号：
记录员：
渗漏油或进泥水情况
中华人民共和国
机械行业标准
拖拉机防泥水密封性试验方法
JB/T77342008
