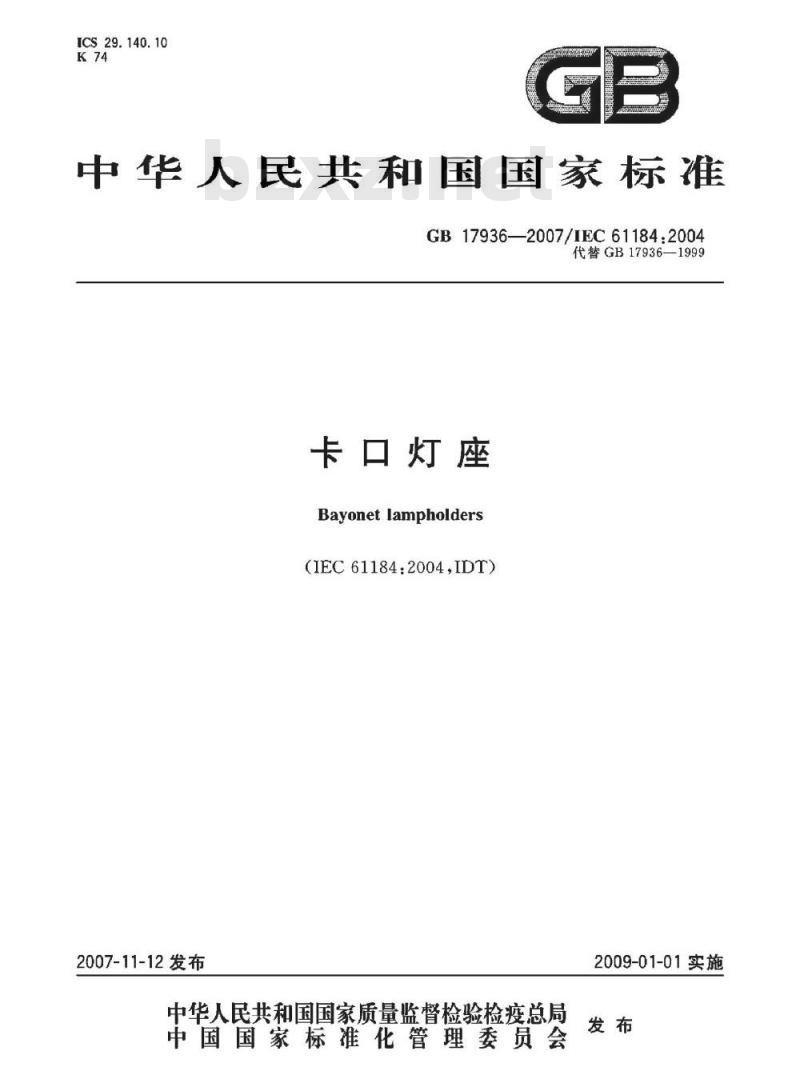

【国家标准(GB)】 卡口灯座

ICS29.140.10
中华人民共和国国家标准
GB17936—2007/IEC61184:2004
代替GB17936-1999
卡口灯座
Bayonetlampholders
（IEC61184:2004,IDT）
2007-11-12发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-01-01实施www.bzxz.net

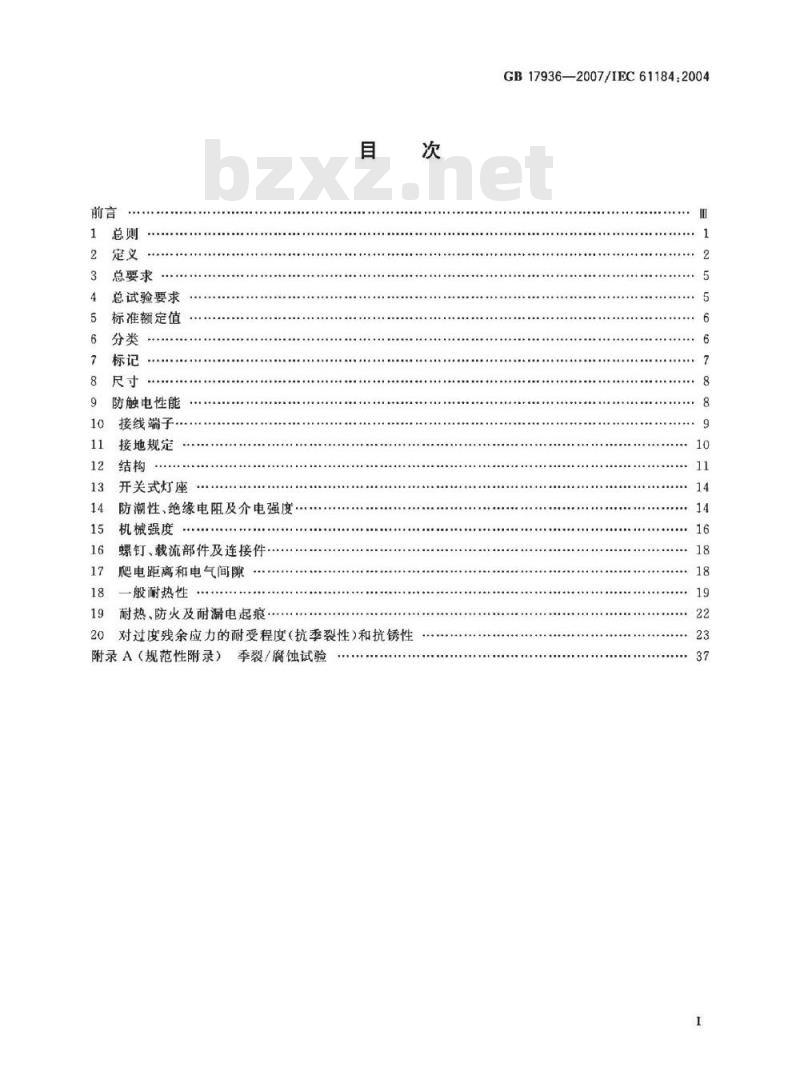

总要求
总试验要求
标准额定值
防触电性能
接线端子
接地规定
开关式灯座
防潮性、绝缘电阻及介电强度
机械强度
螺钉、载流部件及连接件
肥电距离和电气间隙
一般耐热性
耐热、防火及耐漏电起痕
对过度残余应力的耐受程度（抗季裂性）和抗锈性20
附录A（规范性附录）
季裂/腐蚀试验
TLIKAONLKAca
GB17936—2007/IEC61184:2004

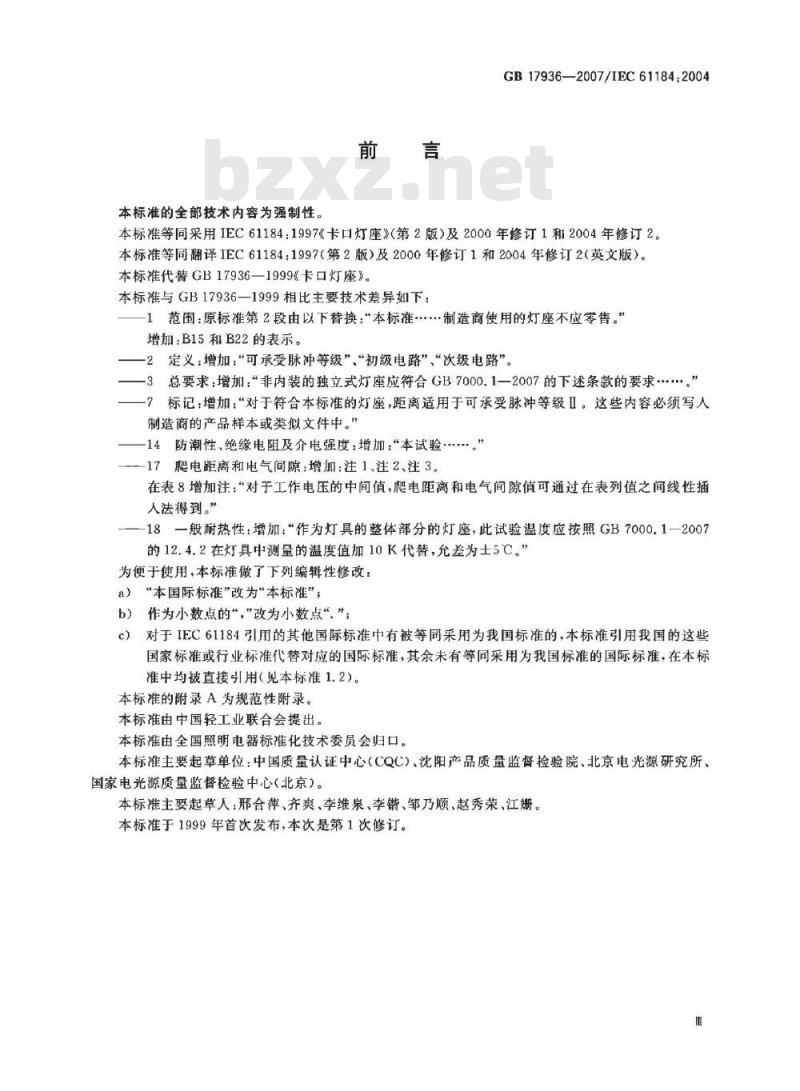

本标准的全部技术内容为强制性。前言
GB17936—2007/IEC61184:2004
本标准等同采用IEC61184：1997《卡口灯座》（第2版）及2000年修订1租2004年修订2。本标准等同翻译IEC61184：1997（第2版）及2000年修订1和2004年修订2（英文版）。本标准代替GB179361999卡口灯座》。本标准与GB17936—1999相比主要技术差异如下：1范围：原标准第2段由以下替换：“本标准制造商使用的灯座不应零售。”增加：B15和B22的表示。
一2定义：增加：“可承受脉冲等级”、“初级电路”、“次级电路”。—3总要求：增加：“非内装的独立式灯座应符合GB7000.1一2007的下述条款的要求..。”一7标记：增加：“对于符合本标准的灯座，距离适用于可承受脉冲等级Ⅱ。这些内容必须写入制造商的产品样本或类似文件中。”14防潮性、绝缘电阻及介电强度：增加：“本试验·.。”17爬电距离和电气间隙：增加：注1注2、注3。在表8增加注：“对于工作电压的中间值，爬电距离和电气间隙值可通过在表列值之间线性插人法得到。”
18一般耐热性：增加：“作为灯具的整体部分的灯座，此试验温度应按照GB70001一2007的12.4.2在灯具中测量的温度值加10K代替，允差为士5℃。”为便于使用，本标准做了下列编辑性修改：a）“本国际标准”改为\本标准”；作为小数点的“，”改为小数点“”；b)
对于IEC61184引用的其他国际标准中有被等同采用为我国标准的，本标准引用我国的这些国家标准或行业标准代替对应的国际标准，其余未有等同采用为我国标准的国际标，在本标准中均被直接引用（见本标准1.2）。本标准的附录A为规范性附录。
本标准由中国轻工业联合会提出。本标准由全国照明电器标准化技术委员会归口。本标准主要起草单位：中国质量认证中心（CQC）、沈阳产品质量监督检验院、北京电光源研究所、国家电光源质量监督检验中心（北京）。本标准主要起草人：邢合萍、齐爽、李维泉、李错、邹乃顺、赵秀荣、江娜。本标准于1999年首次发布，本次是第1次修订。m

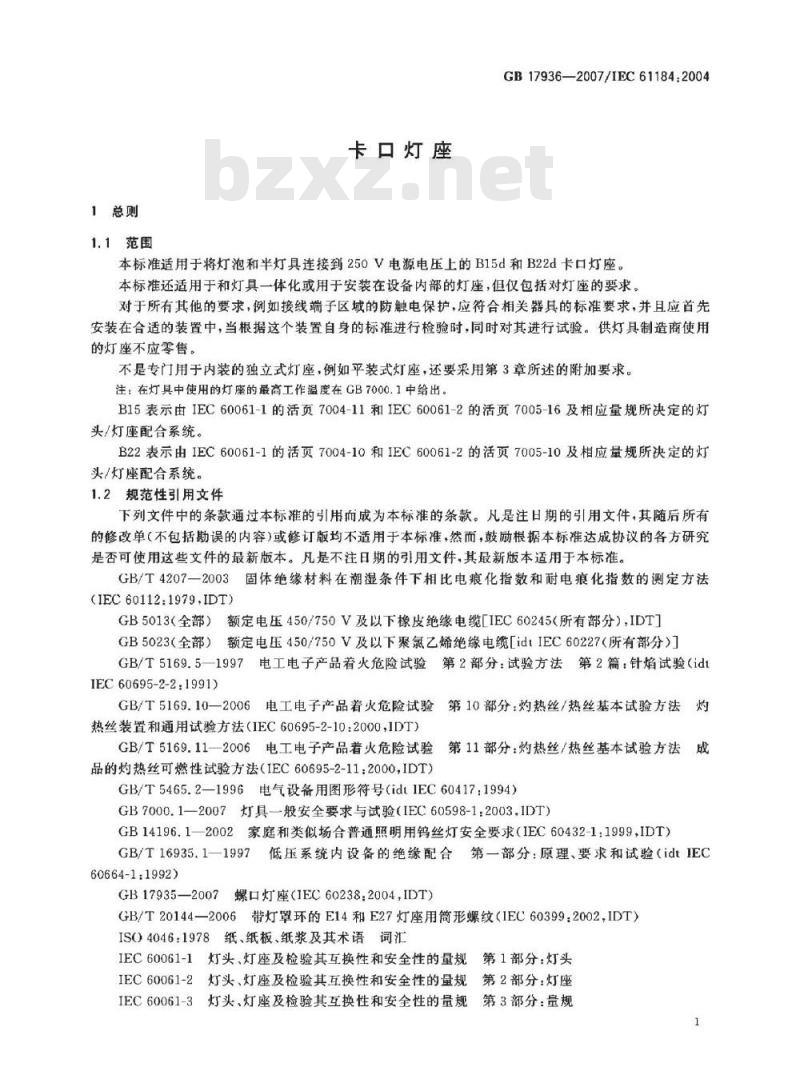

1总则
1.1范围
卡口灯座
GB17936—2007/IEC61184:2004
本标准适用于将灯泡和半灯具连接到250V电源电压上的B15d和B22d卡口灯座。本标准还适用于和灯具一体化或用于安装在设备内部的灯座，但仅包括对灯座的要求。对于所有其他的要求，例如接线端子区域的防触电保护，应符合相关器具的标准要求，并且应首先安装在合适的装置中，当根据这个装置自身的标准进行检验时，同时对其进行试验。供灯具制造商使用的灯座不应零售。
不是专门用于内装的独立式灯座，例如平装式灯座，还要来用第3章所述的附加要求。注：在灯具中使用的灯座的最高工作温度在GB7000.1中给出B15表示由IEC60061-1的活页7004-11和IEC60061-2的活页7005-16及相应量规所决定的灯头/灯座配合系统。
B22表示由IEC60061-1的活页7004-10和IEC60061-2的活页7005-10及相应量规所决定的灯头/灯座配合系统。
1.2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根铅本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准，GB/T4207一2003固体绝缘材料在潮湿条件下相比电痕化指数和耐电痕化指数的测定方法(IEC60112:1979.IDT)
GB5013（全部）额定电压450/750V及以下橡皮绝缘电缆[IEC60245（所有部分），IDT]GB5023（全部）额定电压450/750V及以下聚氯乙烯绝缘电缆[id1IEC60227（所有部分）]GB/T5169.5一1997电工电子产品着火危险试验第2部分：试验方法第2篇：针焰试验（id1IEC60695-2-2:1991)
GB/T5169.10一2006电工电子产品着火危险试验第10部分：灼热丝/热丝基本试验方法灼热丝装置通用试验方法（1EC60695-2-10：2000，1DT）GB/T5169.11—2006电工电子产品着火危险试验第11部分：灼热丝/热丝基本试验方法成品的灼热丝可燃性试验方法（1EC60695-2-11：2000，IDT）GB/T5465.2—1996电气设备用图形符号（idtIEC60417：1994）GB7000.1—2007灯具般安全要求与试验（IEC60598-1：2003.IDT）GB14196.1—2002家庭和类似场合普通照明用钨丝灯安全要求（IEC60432-1：1999，IDT）GB/T16935.1一1997低压系统内设备的绝缘配合第一部分：原理、要求和试验（idtIEC60664-1:1992)
GB17935—2007螺口灯座（IEC60238.2004，IDT）GB/T20144一2006带灯罩环的E14和E27灯座用筒形螺纹（1EC60399：2002，IDT）IS040461978纸、纸板、纸浆及其术语词汇IEC60061-1灯头、灯座及检验其互换性和安全性的量规第1部分：灯头IEC60061-2灯头、灯座及检验其互换性和安全性的量规第2部分：灯座IEC60061-3灯头、灯座及检验其互换性和安全性的量规第3部分：量规1
LIKAONKAca
GB17936—2007/IEC61184:2004
IEC60064家庭和类似场合普通照明用钨丝灯性能要求
IEC60068-2-62：1991电工电子产品环境试验第2部分：试验方法
试验Ef:撞击摆锤

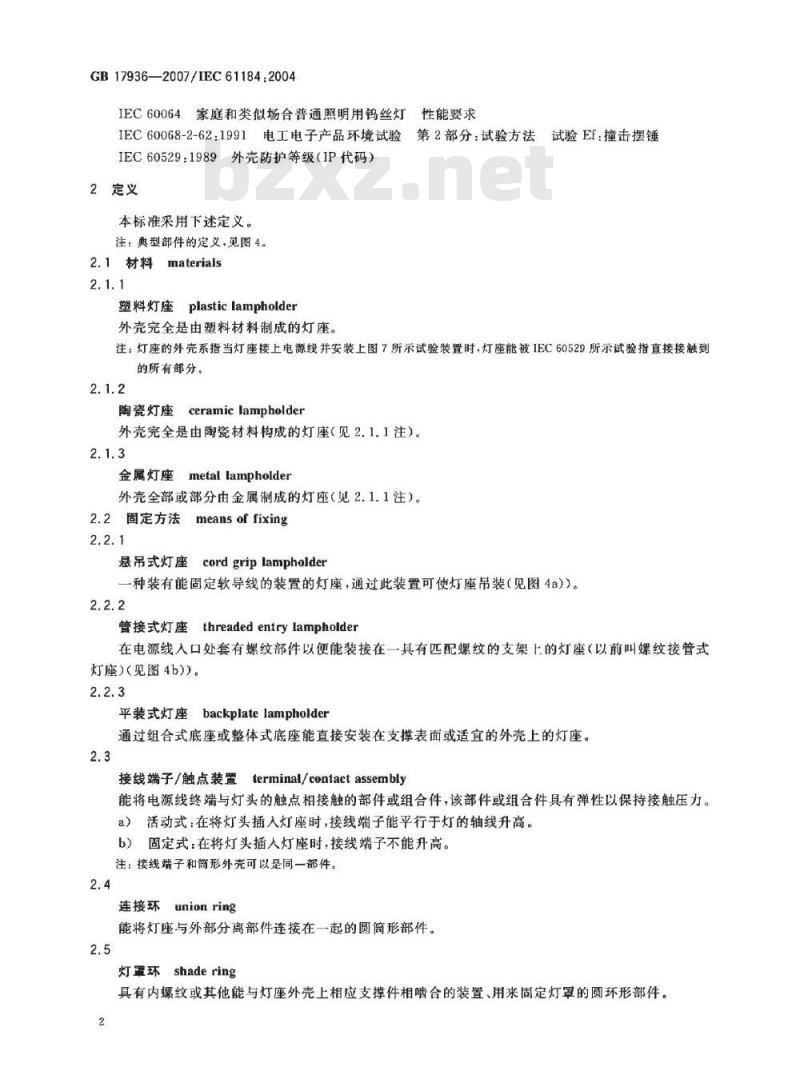

IEC60529：1989外壳防护等级（IP代码）2定义
本标准采用下述定义。
注：典型部件的定义，见图4。
2.1材料materiais
塑料灯座
plasticlampholder
外壳完全是由塑料材料制成的灯座。注：灯座的外壳系指当灯座接上电源线并安装上图7所示试验装置时，灯座能被IEC60529所示试验指直接接触到的所有部分。
陶瓷灯座
ceramiclampholder
外壳完全是由陶瓷材料构成的灯座（见2.1.1注）。2.1.3
metal lampholder
金属灯座
外壳全部或部分由金属制成的灯座（见2.1.1注）。2.2固定方法meansof fixing
cordgrip lampholder
悬吊式灯座
一种装有能固定软导线的装置的灯座，通过此装置可使灯座吊装（见图4a））。2.2.2
threaded entry lampholder
管接式灯座
在电源线入口处套有螺纹部件以便能装接在一具有匹配螺纹的支架上的灯座（以前叫螺纹接管式灯座）（见图4b)）。
平装式灯座backplatelampholder通过组合式底座或整体式底座能直接安装在支撑表面或适宜的外壳上的灯座。2.3
terminal/contact assembly
接线端子/触点装置
能将电源线终端与灯头的触点相接触的部件或组合件，该部件或组合件具有弹性以保持接触压力。a）活动式：在将灯头插入灯座时，接线端子能平行于灯的轴线升高。b）固定式：在将灯头插人灯座时，接线端子不能升高。注：接线端子和筒形外壳可以是同一部件。2.4
连接环union ring
能将灯座与外部分离部件连接在一起的圆筒形部件。2.5
灯罩环shadering
具有内螺纹或其他能与灯座外壳上相应支撑件相啮合的装置、用来固定灯罩的圆环形部件。2
裙形外壳skirt
GB179362007/IEC61184.2004
（只对塑料灯座）类似于灯罩环但其长度大于灯座主体总长度的筒形部件。2.6.1
防护罩protective shield
（只对塑料灯座)类似于裙形外壳，但具有一向外张开的喇叭口状的末端以防止使用者与灯头发生意外接触的部件。
圆顶盖dome
悬吊式灯座或管接式灯座上用以保护接线端子的部件。2.8
圆筒式连接件barrel
灯座上用来实现灯头与灯座的机械连接的部件。2.9
内装式灯座lampholderforbuilding-in安装在灯具辅助外壳或类似装置内的灯座。2.9.1
unenclosed lampholder
散开式灯座
为达到本标准中防触电要求而需要安装附加装置（例如外壳）的内装式灯座。2.9.2
封闭式灯座
enclosedlampholder
符合本标准中防触电要求及相应的外壳防护等级要求的内装式灯座。2.10
independent lampholder
独立式灯座
能单独安装在灯具之外，同时能提供与其分类和标记相符的所有防护措施的灯座。2.11
switched lampholder
开关式灯座
装有电源开关的灯座。
basic insulation
基本绝缘
为防止触电而对带电部件采取的绝缘措施。注：基本绝缘不必包括为保证防护功能而专门采用的绝缘。2.13
附加绝缘
supplementaryinsulation
为了保证在基本绝缘万一失效的条件下仍能防止触电而采取的在基本绝缘之外的另一独立的绝缘。2.14
double insulation
双重绝缘
由基本绝缘和附加绝缘共同构成的一种绝缘措施。2.15
reinforcedinsulation
加强绝缘
对带电部件采取的单一的绝缘系统，它在特定条件下所提供的防触电等级与双重绝缘相同。注：术语“绝缘系统”并不意味绝缘体必须是单一材料的·它可以由几层不能单独进行附加绝缘试验或基本绝缘试验的材料构成。
TIKAONLKAca
GB17936—2007/IEC61184.2004
带电部件livepart
在正常便用过程中可能引起电击的导电部件。用作“零”线的导体应被视为带电部件GB7000.1的附录A给出了用以确定导电部件是否是可能引起触电的带电部件的试验方法。2.17
型式试验typetest
为了检验某一给定产品的设计是否符合有关标推的要求而对型式试验样品进行的一项或一系列试验。
型式试验样品typetestsample
为了进行型式试验由制造商或销售商提供的一个或多个类似的样品。2.19
半灯具semi-luminaries
一种类似于自镇流灯，但能使用可替换光源和/或启动器的装置。2.20
额定工作温度
rated operatingtemperature
灯座设计所要求的最高温度。
额定脉冲电压ratedpulsevoltage灯座所能承受的脉冲电压的最大峰值。2.22
可承受脉冲等级impulsewithstandcategories瞬时过电压条件的等级定义。
注：可承受脉冲等级分为I、Ⅱ、Ⅲ和W四级。a）可承受脉冲等级的分类目的
可承受脉冲等级是按照要求的期望值，根据设备运行的连续性和可接受的故障危险性划分的不同的设备实用性等级。
通过选择设备耐受脉冲水平，在整体安装中可以得到相同的绝缘等级，故障危险性可降低至能接受的水平，为过电压控制提供基础。
较高的可承受脉冲数字等级表示设备有较高的特有的耐受脉冲能力，过电压控制方法的选择范固较大。可承受脉冲等级的概念适用于直接由电源供电的设备。b）可承受脉冲等级的描述
可承受脉冲等级为I级的设备是指预计和建筑物中固定电气装置连接的设备。在设备之外一一既可以在固定装置中又可以在固定装置和设备之间一采取保护措施将瞬时过电压限制到特定水平。可承受脉冲等级为Ⅱ级的设备是指和建筑物的固定电气装置连接的设备。可承受脉冲等级为Ⅲ级的设备是指为固定电气装置和期望具有更高实用期望等级的其他设备的一部分的设备。
可承受脉冲等级为I级的设备是在建筑物总配电盘之前的电气装置上或附近使用的设备。2.23
初级电路
primarycircuit
直接连接到交流电源的电路。例如，连接到交流电源的方式，变压器的初级绕组、电机和其他负载装置。
secondary circuit
次级电路
不直接和初级电路连接的电路，由变压器、转换器、类似的隔离装置或电池供电。4
GB17936—2007/IEC61184:2004
例外：自耦变压器。虽然直接和初级电路连接，值接上述定义，还是认为其抽头部分是次级电路注：在这种电路中由相应的初级线圈减弱电源瞬变。电感镇流器也可以降低电源瞬变电压值。因此，在初级电路或电感镇流器之后的元件适宜于较低一级的可承受脉冲等级，即可承受脉冲等级为Ⅱ。3总要求
灯座的设计与结构应使灯座在正常使用中性能可靠，对使用者和周围环境没有危险。通过进行所有规定的试验来验证其合格性。非内装的独立式灯座应符合GB7000.1一2007的下述条款的要求，这些标题的内容在本标准中没有列出：
第2章分类；
第3章标记；
第4章结构；
第8章防触电性能；
第9章防尘及防潮；
第10章绝缘电阻及介电强度（对Ⅱ类灯具）：第12章12.4和12.5热试验。
4总试验要求
4.1本标准所述试验均为型式试验。注：本标准所规定的安全要求和尺寸公差均用于型式试验样品的检验。型式试验样品检验合格并不能保证制造商的全部产品都符合本安全要求。除进行型式试验之外，制造商应保证产品具有良好的一致性（包括安全检验和质量的检验）。更详细的内容见IEC60061-4（关于生产期间产品一致性试验的导则的内容尚在制定中）。4.2除另有规定外，灯座的试验样品均应接正常便用要求进行提供和安装，并在20C士5℃的环境温度下不带灯进行试验。
4.3受试样品总数规定如下：
非开关式灯座：8个样品；
一开关式灯座：11个样品。
检验和试验按照下述章节顺序进行：一三个样品进行3～12章所述试验；一三个样品进行14～18章所述试验；三个样品进行第13章所述试验（只对开关式灯座）；一两个样品进行第19章和第20章所述试验。注：按照10.2要求对无螺纹接线端子检测时，还需另外补充试验样品。本条对于并非特别用于内装式的独立式灯座也是必要的（见第3章）。4.4如果某型号灯座的试样在4.3所规定的各个试验中均合格则认为该型号的灯座符合本标准。如果在进行4.3所规定的整个系列的试验时某一组样品中有一个灯座样品不合格，则这种型号的灯座应被视为不合格，除非受试灯座表明其不能代表正常的生产和设计特征，在这种情况下，应将另外一组灯座提交试验。通常，这组样品灯座只需重复未通过的那项试验。但是，如果灯座在第14章～第18章所规定的试验中不合格，则试验应从第14章所规定的试验重复做起。另外型式试验样品可以与第一批型式试验样品一起提交，一旦灯座样品试验不合格，这样可以选择1）IEC60061-4灯头、灯座及检验其互换性和安全性的量规第4部分：导则及一般信息。5
LIKAONKAa
GB179362007/IEC61184:2004
另外样品进行检测，但如果再有不合格品出现，则样品应被视为不合格。如果在这次重复试验中未出现不合格品，则这种型号的灯座应被视为符合本标准。如果不补充增加型式试验样品，则一个灯座样品的试验失败，便造成整批样品的不合格。如果在4.3所规定的整个系列的试验中不合格样品数超过一个，则这种型号的灯座被视为不符合本标准。
注：鉴于试验的持续时间，对于只在细节上有所不同并具有相同的结构和材料的灯座，可采用单一系列的型式试验进行检验，但这必须得到试验申请者和检验机构一致认可。5标准额定值
5.1标准额定电压
对于所有灯座，只准许额定电压为250VB15d灯座不用于带触发器的电路中。未经灯座生产厂家认可，B22d灯座不应用在带触发器的电路中。注：从理论上讲，B22d灯座所要求的最小爬电距离将导致产生一足以承受住2.5kV脉冲压的间隙进行测量时，需轻轻移动融点和拨出灯泡，在某些情况下，这可能会使该间隙缩小·这种缩小的间隙只有在爬电距离处于临界值之时才不致影响灯座的正常工作（不带触发器）。BY22d是专门用于带触发器的电路中的灯座。5.2标准额定电流
-B15灯座：2A；
B22灯座：2A。
电流应不低于标准额定值，额定电流高手2A是充许的。通过观察灯座的标记来检验其是否符合5.1和5.2要求。6分类
灯座按下述方法分类。
6.1根据外部部件材料分为：
外部部件全部由塑料制成的灯座；一外部部件全部由陶瓷材料制成的灯座；—一外部部件全部或部分由金属制成的灯座。注：“外壳”一词的定义，见2.1.1的注。外部部件的一部分由金属构成的灯座，以及外部部件虽为绝缘材料，但其外表面带导电外层（如涂金属层的外壳）的灯座均被视为金属灯座。此分类法不适用于那些即使在发生绝缘故障时也不会带电的螺纹管口和外部部件，例如安装在绝缘材料灯座外面的金属灯罩环。带绝缘层的金属灯座应被视为金属灯座。检验灯座表面是否导电，可采用以下方法进行检验：将两个长25mm、宽1.5mm的条形电极接触在灯座表面上（例如带银导电涂层的表面），并使两个电极相距2mm，然后按照14.3要求测量这两个条形电极的绝缘电阻。如果该电阻小于5MQ，则该表面被视为导电，6.2根据防固体导物和防水等级分为：一普通灯座；
一防滴漏型灯座。
注：对较高的防水等级的分类方法尚在研究之中。6.3根据安装方法分为：
管接式灯座；
—悬吊式灯座；
平装式灯座；
一其他灯座。
注，其他灯座可以是装有机械悬吊装置的灯座，例如吊钩。6.4根据类型分为：
———开关式灯座，该灯座装有控制灯电源的开关；一非开关式灯座。
6.5根据防触电性能分为：
封闭式灯座；
散开式灯座；
独立式灯座。
6.6根据耐热性分为：
GB17936—2007/IEC61184.2004
不带温度标记T，额定工作温度为135℃的B15d灯座和额定工作温度为165℃的B22d灯座。带温度标记T×××，额定工作温度不低于140℃的B15d灯座和额定工作温度不低于170℃的B22d灯座，这些额定工作温度由生产厂家标记或公布。注1：标记温度值应以每10C为一档进行。一带温度标记T1适用于温度为165℃的灯头的灯座。注2：应对持续使用带温度标记T1的灯座进行重新检查。一带温度标记T2.适用于温度为210℃的灯头的灯座。7标记
7.1灯座上应标有下述标记：
额定电压，单位为V。
额定工作温度为TX××，T1或T2，选择适用的标记（见6.6）。在第一种标记形式中，字母T后应标有额定工作温度的摄氏温度值。一必要时标出电源类别符号（只用于开关式灯座）。对于外壳完全是由陶瓷材料制成的灯座，应将适宜的额定工作温度标在灯座上，或在生产厂家的产品说明书中注明。
一一来源标记（可采用商标、生产厂家及销售商的名称或识别标记等形式）。唯一的产品样本编号或识别标记。注：识别标记可以包括数字、字母、颜色等，用以识别生产厂家或销售商的产品样本或类似文献中所涉及的灯座。在电流大于2A时，应标出额定电流，以A为单位。IP等级，如果是非普通灯座，应标出防水等级（见6.2）。对于单极开关式灯座，应将被断开的那一极标出。对于符合本标准的灯座，距离适用于可承受脉冲等级儿。这此内容必须写入制造商的产品样本或类似文件中。
7.2如果使用符号表示电流和电压，则A表示电流，V表示电压。另外，也可以单独用数字来表示电流和电压，即把表示额定电流的数字标在表示额定电压的数字之前或之上，并用一短直线或斜线将它们隔开，这样电流和电压的标记可表示为下列形式：4A250V或4/250或250
直流电符号为：-见（GB/T5465.2）防滴漏型灯座的防水等级符号为IPX1。注：IP数码中的×表—
尚空缺的数字，应按照IEC60529规定将两个适宜的数字标在灯座上。7
ETLKAONIKACa
GB17936—2007/IEC61184:2004
7.3防水等级标记应标在灯座的外表面上。7.4接地端子应采用符号表示（见GB/T5465.2），该符号不应标在螺钉、可移动的垫片或其他易移动的部件上。
合格性通过目视来检验。
7.5在不符合102所规定的接线端子横截面要求时，应标出有关的数值或数值范围，该数值的单位为平方毫米，其后标有一小四方形（例如：0.5）。对于开式灯座，不要求有这种标记，但在生产厂家的安装说明中应给予相应的说明。7.6标记应当牢固耐久，并易于识别。7.1~7.5所述各项要求应通过目视和下述试验进行检验：先用一块蘸水的布轻轻擦拭标记15s，再用一块有汽油的布轻轻擦拭该标记15$，此试验之后，标记仍应清晰易认。注：所用汽油中主要含有己烷溶剂，该溶剂中含有容积百分比量大值为0.1的芳香族环经，其溶解值为29，初始沸点为65C，干点约为69℃，密度约为0.68g/cm。8尺寸
8.1灯座的尺寸应符合IEC60061-2中的要求。合格性应通过测量和使用IEC60061-3所规定的量规进行检验。设计使用灯罩支撑装置的灯座应符合图8所示尺寸要求，还应符合GB/T20144中相应的要求。合格性通过测量来验证。
8.2灯座的螺纹入口应具有下述符合图13要求的螺纹：B15灯座：M10X1；
-B22灯座：M10×1或M13X1。
注1：M10×1螺纹入口主要用于灯具的内部接线。合格性采用图14所示量规进行检验。如有疑问，可用0.5N·m力矩将该量规旋人螺纹人口。注2：其他螺纹尺寸灯座仅用于非零售灯座。8.3通常螺纹入口和定位螺钉的尺寸应小于表1所示的值。表1
标称螺纹直径
螺纹管口的长度
金属人口
绝缘材料入口
定位螺钉的直径
有头螺钉
无头螺钉
M10×1
M13×1
标称螺纹直径允许有一0.15mm的误差。合格性通过测量进行检验。单位为毫米
注：为了检验灯座是否符合8.2和8.3要求而需要完成第12章所述试验之后将灯座拆开-进行检验。9防触电性能
9.1灯座设计应能确保在将图7所示试验装置安装在完全组装好的灯座上时，灯座的带电部件应不易被人接触。
注：可使用裙形外壳或防护罩。见2.6和2.6.1，如图9所示。对于独立式灯座和封闭式灯座，应按照IEC60529规定，采用标准试验指检验其合格性。在进行检验时，用不超过10N的力将试验指触及灯座的每一个可能被触及到的位置上，并用一电指示器来显示是否接触到带电部件。建议所用电压应不低于40V。8
GB17936—2007/IEC61184:2004
独立式灯座和封闭式灯座须按正常使用情况安装，如安装在螺纹支架或支撑表面等类似装置上。散开式灯座在仅安装在灯具或其他辅助外壳中以后才可进行试验，因此，这种灯座不应零售。9.2灯座的结构应确保其在正常使用中，在将灯泡插入灯座之前，插入灯座过程和插人灯座之后，除接线端子和触点装置以外，任何金属部件均不应带电。合格性通过目视进行检验。
9.3灯座上防止人与带电部件发生意外接触的部件，在正确组装时应具有足够的机械强度，以便能承受住拆卸安装电源线时所产生的力。这种部件还应能承受住在装配相应的标准灯泡和适宜的灯罩时所出现的正常应力。当灯座上装有相应的标准灯，灯罩或类似的部件时，不必拆卸灯座的防止人与带电部件意外接触的部件就能用与正常使用情况相符的适度力，将灯泡、灯罩等部件取下。合格性通过自视和15.3所述试验进行检验，该试验应在18，1所述试验完成之后进行。9.4防滴漏式灯座的外部部件应为绝缘材料，但其螺纹人口和灯累环除外，这种部件在出现漏电的情况也不会带电。
油漆或瓷釉视为不能提供足够的防触电功能。合格性通过目视进行检验。
注：那些用双重绝缘或强化绝缘来与带电部件隔开的部件可被视为即使在发生漏电时也不会带电的部件。10接线端子
10.1灯座上应至少装有下述儿种连接部件之一：螺纹式接线端子：
无螺纹式接线端子；
推按式连接片或连接插头；
绕线式接线柱；
一焊片；
连接引线（非重新接线式引线）。合格性用自视进行检验。
10.2接线端子应能装接具有下述标称横截面积的导线，但在生产厂家的安装说明中另有规定或灯座上另有标记时除外（见7.5）：
一对于带M10X1螺纹人口的B15d和B22d灯座及带导线夹紧装置的灯座：0.5mm2~1.0mm2；对于其他B22d灯座：0.5mm2~2.5mm合格性通过目视，装接所规定的最小和最大截面积的导线，以及第16章所规定的试验来加以检验。对于悬吊式灯座及带M10×1螺纹入口的灯座，来用挠性导线，在所有其他情况下，导线均为实心的，管接式灯座要在一螺纹导管上进行试验。10.3接线端子应是螺纹式的，或其接线方法应至少是等效的。螺纹式接线端子应具有ISO公制）螺纹或在螺距和机械强度方面类似的螺纹，并且在其他方面应符合GB7000.1—2007第14章的要求。挂式接线端子的尺寸应不小于表2所示之值。裹2
最小标称螺纹直径
注1：导线穿孔的直径应不大于螺钉直径0.6mm。导线穿孔最小直径
接线端子螺钉的螺纹的长度应不小于导线穿孔直径与接线柱螺纹长度之和。单位为毫米
注2：为了使对导线的损坏减少到最低程度，螺钉的未端应稍倒角，导线穿孔的内壁（螺钉在此处卡紧导线）不应有破损。9
LIKAONKAca
