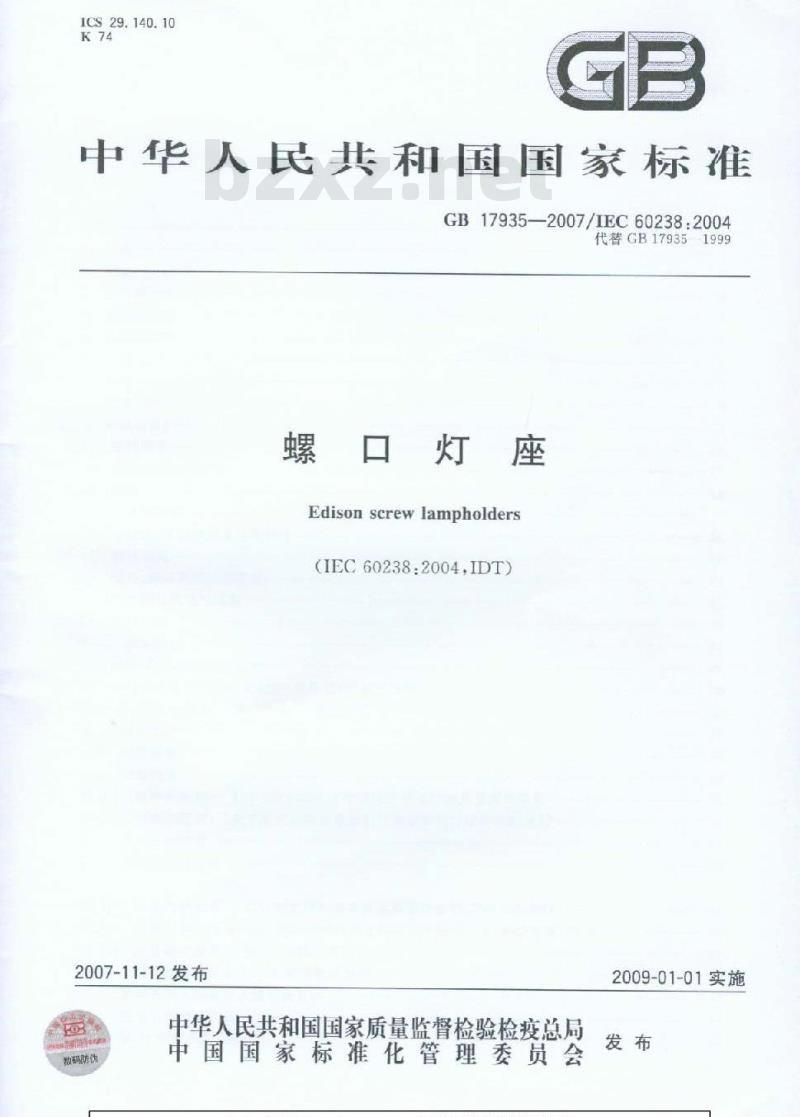

【国家标准(GB)】 螺口灯座

ICS 29.140.10
中华人民共和国国家标准
GB17935—2007/IEC60238:2004
代替GB179351999
Edison screwlampholders
（IEC60238:2004,IDT)
2007-11-12发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
数有防伪
2009-01-01实施

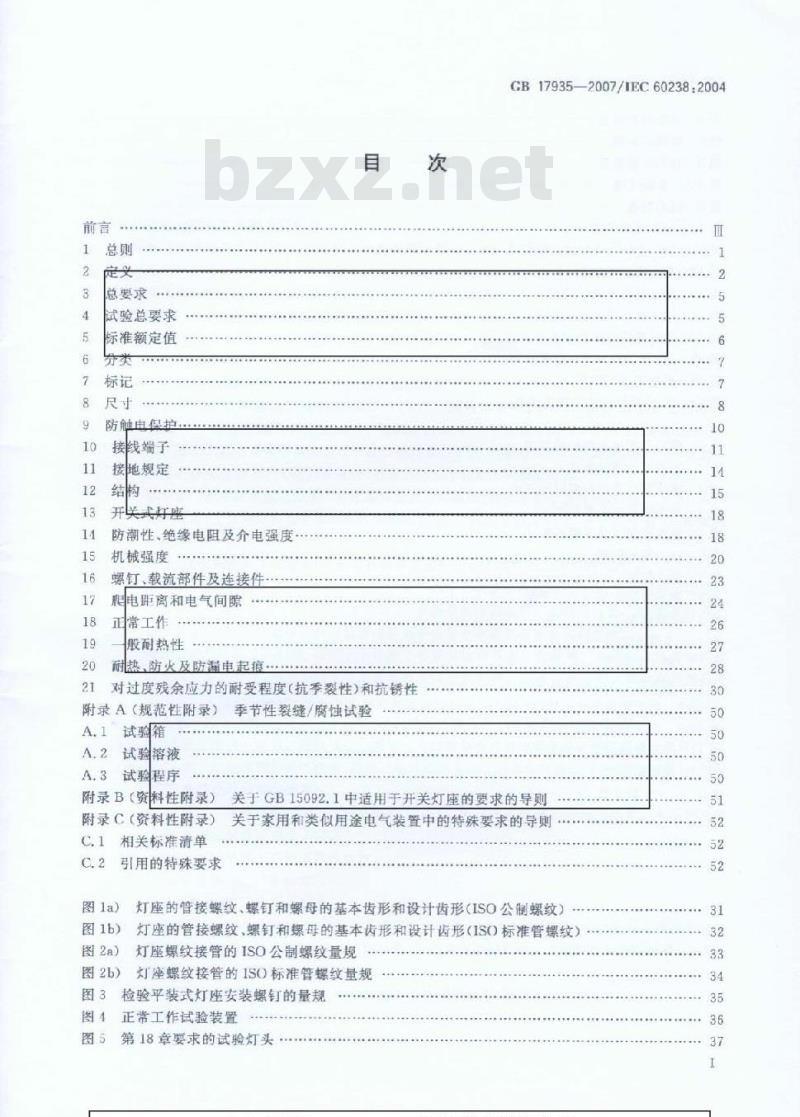

总要求
试验总要求
标准额定值
防触电保护
接线端子
接地规定
开关式灯座
防潮性、绝缘电阻及介电强度
机械强度
螺钉、载流部件及连接件
爬电距离和电气间際
正常工作
般耐热性
耐热、防火及防漏电起痕·
对过度残余应力的耐受程度（抗季裂性）和抗锈性附录A（规范性附录）季节性裂缝/腐蚀试验A.1试验箱
A.2试验溶液
A.3试验程序
附录B（资料性附录）
GB17935-2007/IEC60238:2004
关于GB15092.1中适用于开关灯座的要求的导则附录C（资料性附录）关于家用和类似用途电气装置中的特殊要求的导则相关标准清单
引用的特殊要求

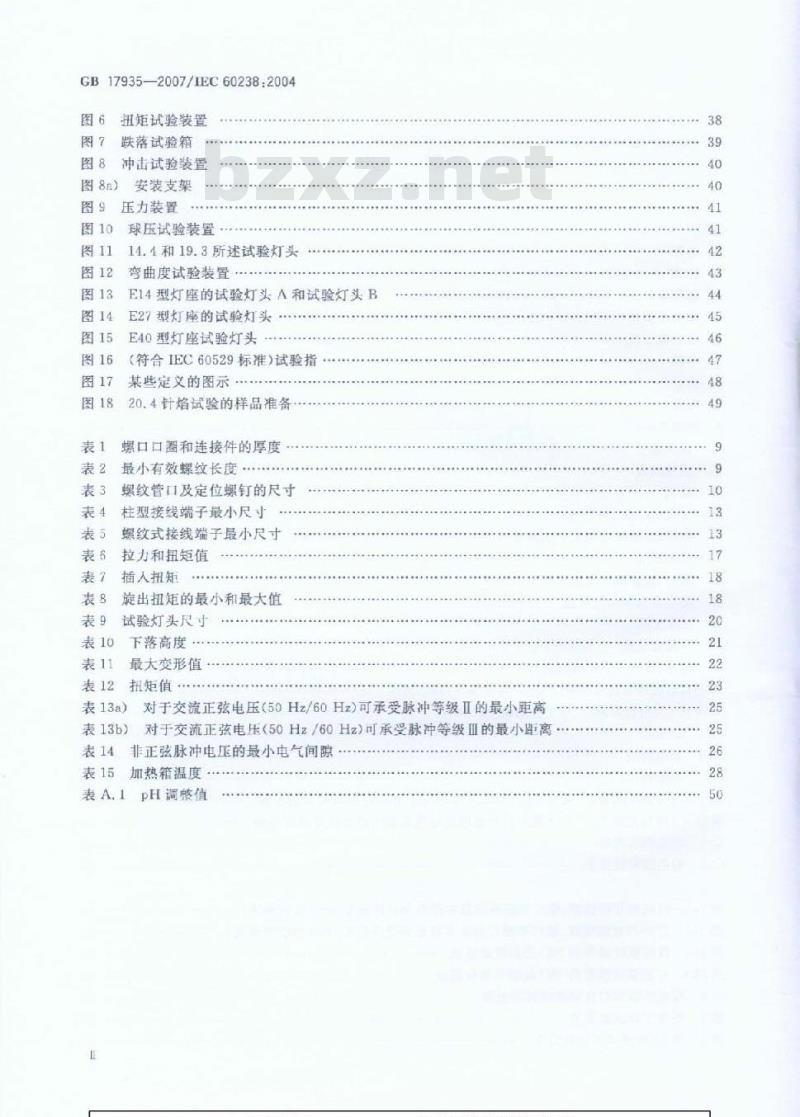

图la)
图1b)
图2a）
图2b)
灯座的管接螺纹、螺钉和螺母的基本齿形和设计齿形（ISO公制螺纹）灯座的管接螺纹、螺钉和螺母的基本齿形和设计齿形（ISO标准管螺纹）灯座螺纹接管的ISO公制螺纹量规灯座螺纹接管的ISO标准管螺纹量规检验平装式灯座安装螺钉的量规正常工作试验装置
第18章要求的试验灯头
GB17935—2007/IEC60238：2004图6扭矩试验装置
图7跌落试验箱
图8冲击试验装置
图8a)
安装支架
压力装置
球压试验装置
14.4和19.3所述试验灯头
弯曲度试验装置
E14型灯座的试验灯头A和试验灯头BE27型灯座的试验灯头
E40型灯座试验灯头
（符合IEC60529标准）试验指
某些定义的图示
20.4计焰试验的样品准备
螺口口圈和连接件的厚度
最小有效螺纹长度
螺纹管口及定位螺钉的尺寸
柱型接线端子最小尺寸
螺纹式接线端子最小尺寸
拉力和扭矩值
插入扭矩
旋出扭矩的最小和最大值
试验灯头尺寸
下落高度·
最大变形值
扭矩值
表13a)
表13b）
对于交流正弦电压（50Hz/60Hz）可承受脉冲等级Ⅱ的最小距离对于交流正弦电压（50Hz/60Hz）可承受脉冲等级Ⅲ的最小距离非正弦脉冲电压的最小电气间隙表15
加热箱温度
表A.1PH调整值

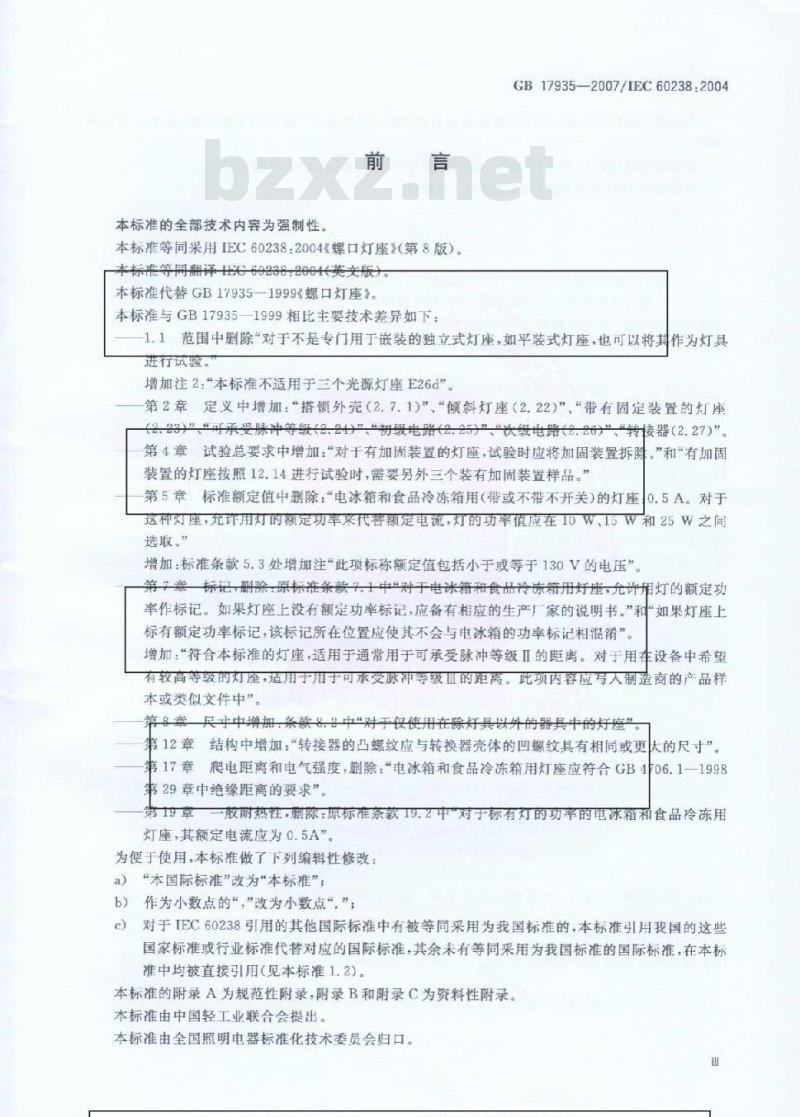

本标准的全部技术内容为强制性。前言
本标准等同采用IEC60238：2004《螺口灯座》（第8版）本标准等同翻评EC60238：8004（英文版）。本标准代替GB17935-1999《螺口灯座》。本标准与GB17935—1999相比主要技术差异如下：GB17935-—2007/IEC60238.20041.1范围中删除“对于不是专门用丁嵌装的独立式灯座，如平装式灯座，也可以将其作为灯具进行试验。
增加注2：“本标准不适用于三个光源灯座E26d”第2章定义中增加：“搭锁外壳（2.7.1）”、“倾斜灯座（2.22）”“带有固定装置的灯座（2.23）”“可承受脉冲等级（2.24）、“初级电路（2.25）、“次级电路（2.26）\、“转接器（2.27）”。第4章试验总要求中增加：“对于有加固装置的灯座，试验时应将加固装置拆除，”和“有加固装置的灯座按照12.14进行试验时，需要另外三个装有加固装置样品。”第5章标准额定值中删除：“电冰箱和食品冷冻箱用（带或不带不开关）的灯座0.5A。对于这种灯座，充许用灯的额定功率来代额定电流，灯的功率值应在10W、15W和25W之间选取。
增加：标准条款5.3处增加注“此项标称额定值包括小于或等于130V的电压”第7章标记，删除：原标准条款7.1中“对于电冰箱和食品冷冻箱用灯座，允许用灯的额定功率作标记。如果灯座上没有额定功率标记，应备有相应的生产厂家的说明书。”和“如果灯座上标有额定功率标记，该标记所在位置应使其不会与电冰箱的功率标记相混滑”。增加：“符合本标准的灯座，适用于通常用于可承受脉冲等级Ⅱ的距离。对于用在设备中希望有较高等级的灯座，适用于用于可承受脉冲等级血的距离。此项内容应写人制造商的产品样本或类似文件中”。
第8亲尺乎中增加，条款8.2中“对于仅使用在除灯具以外的器具中的灯座”。第12章结构中增加：“转接器的凸螺纹应与转换器壳体的凹螺纹具有相同或更大的尺寸”。第17章爬电距离和电气强度，删除：“电冰箱和食品冷冻箱用灯座应符合GB406.1-1998第29章中绝缘距离的要求”
一般耐热性，删除：原标准茶款19.么中“对于标有灯的功率的电冰箱和食品冷冻用第19草
灯座，其额定电流应为0.5A”。为便于使用，本标准做了下列编辑性修改：a）“本国际标准”改为”本标准”作为小数点的“，”改为小数点“”；bE
对于IEC60238引用的其他国际标准中有被等同采用为我国标准的，本标准引用我国的这些c
国家标准或行业标准代替对应的国际标准，其余未有等同采用为我国标准的国际标准，在本标准中均被直接引用（见本标准1.2）。本标准的附录A为规范性附录，附录B和附录C为资料性附录本标准由中国轻工业联合会提出。本标准由全国照明电器标准化技术委员会归口GB17935—2007/1EC60238：2004本标准主要起草单位：中国质量认证中心（CQC）、广东东松三雄电器有限公司、北京电光源研究所。
本标准主要起草人：邢合萍、陈松、许文申、张宇涛、陈松辉、赵秀荣、江妍。本标准于1999年首次发布，本次是第1次修订。CHINA
1总则
1.1范围
螺口灯座
GB17935-2007/IEC60238:2004
本标准适用于只供灯及半灯具与电源连接时使用的E14、E27和E10型爱迪生螺口灯座本标准亦适用于只在工作电压不超过250V（有效值）的交流电路中使用的开关式灯座本标准亦适用于工作电压不超过25V，串联连接室内使用的E5型螺口灯座，工作电压不超过60V，串联连接室内，室外使用的E10型螺口灯座，以及嵌装式单独与电源连接的E10灯座。这些灯座均不应零售。
就合理采用本标准而言，本标准还适用于与电源申联连接的非爱迪生螺口灯座。注1：例如，这种类型灯座用在圣诞树照明线路中。就合理采用本标准而言，本标准还适用于转接器标准还适用于那些与灯具完全或部分结为一体的灯座，以及那些规定安装在设备之内的灯座。本标准只涉及灯座要求。对于其他要求，如接线端了或灯头的防触电保护要求，则应符合相关设备的标准，当设备按照自身标准进行试验时，应把这类灯座安装在适宜的设备中再进行试验。这类灯座以及装有搭锁外的灯座（在仅供灯具制造商使用时）不应零售本标准适用于安装在室内、室外、住宅照明装置及工业照明设备上的灯座，也适用于烛形灯座，在某些使用条件特殊的场合，如在街道照明、轮船甲板、机动车辆中以及那些容易发生爆炸的危险场合，则可采用特殊结构的灯座
注2：本标准不适用于三个光源灯座E26d，注3：本标准的制定基于下述相应普通照明用灯的参数：E14型灯头用电流不超过2A的灯；E27型灯头用电流不超过4A的灯；E40型灯头用电流不超过16A的灯注4：如果电源的标称电压不超过130V，则E40型灯头的最大电流为32A（参见4.5和5.3）。注5：对手在灯具中使用的灯座，共最大工作温度在CB2000.工中给出1.2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件其随后所有的修改单不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本，凡不注口期的引用文件，其最新版本适用于本标准。GB1406螺口式灯头的型式和尺寸（GB1406—2001，eqvIEC60061-1：1999）GB/T1483螺口式灯头的量规（GB/T1483-2001.eqvIEC60061-3.1999）GB/T1483.2螺口式灯座的量规（GB/T1483.22002，eqvIEC60061-3:2001)GB/T2423.28一2005电工电子产品环境试验第2部分：试验方法试验T：锡焊（IEC60068-2-20:1979.IDT)
GB2423.55—-2006环境试验电工电子产品第2部分：试验方法试验Eh：锤击试验GB/T4207一2003固体绝缘材料在潮湿条件下相比电痕化指数和耐电痕化指数的测定方法(IEC60112.1979,IDT)
GB4706.1一2005家用和类似用途电器的安全第1部分：通用要求（IEC60335-12001，IDT）1）半灯具用灯座的技术要求尚在研究中。GB179352007/IEC60238:2004
GB5013（全部）额定电压450/750V及以下橡皮绝缘电缆[IEC60245（所有部分），IDT7GB5023（全部）额定电压450/750V及以下聚氯乙烯绝缘电缆LidtIEC60227（所有部分）GB/T5169.51997电工电子产品着火危险试验第2部分：试验方法第2篇：针焰试验（idt1EC60695-2-2-1991)
GB7000（全部）灯具［IEC60598（所有部分），IDT）GB15092.1-2003器具开关第1部分：通用要求（IEC61058-1：2000.IDT）GB19148.1—2003螺口式灯座的型式和尺寸（IEC60061-22001，MOD）ISO4046-4：2002纸、纸板、纸浆及其术语调汇第4部分：纸和纸板的等级和加工产品IEC60068-2-32：1975环境试验电工电子产品第2部分试验方法 试验Ed：自由跌落IEC60352-1:1997无焊连接第1部分IEC60399E14和E27
IEC60417-DB2:2002
IEC60529:1999
IEC60664-1:199
理、要求和试验
IEC60695-2-10
无焊先度
灯座的灯草紧固环用圆螺纹
备用图形符号
等级（IP代码）
年修订
般要求，试验方法和使用指南
低压系统内设备的绝缘配合第1部分：原电工电子产品着火危险出验第名10部分：灼热金属线热线的试验方法灼热金属线仪器和道用验方法
IEC60695-2
最终产品的灼热金
2定义
本标准采用下
悬吊式灯座
电工电
第2-11部分：约热金店线/热线的试验方法子产品着火危险试验
可燃性试验方法
义。关丁某些能
文的图示，见图1
uriplamphadider
一种装有能固是
线的装置的灯座通过此装置品
thren y lampholder
管接式灯座
在电源线人口处套
部件以便能装接在
使灯率吊装
有匹配螺纹的支架上的灯厚（以前叫螺纹接管式灯座）。
平装式灯座
backplatelanp
Holder
通过其组合式底座或整体式底座被直接安装在支撑表面或适宜的外壳上的灯座。2.4
内装式灯座
lampholder for building-in
安装在灯具辅助外壳或类似装置内的灯座。2.4.1
散开式灯座
unenclosed lampholder
为达到本标准中防触电要求耐需要安装附加装置（例如外壳）的内装式灯座。2.4.2
封闭式灯座
encloselampholder
符合本标准中防触电要求及相应的外壳防护等级分类要求的内装式灯座。2）“DB\指IEC在线数据库。
独立式灯座independentlampholderGB17935—2007/IEC60238:2004
能单独安装在灯具之外，同时能提供与其分类和标记相符的所有必要防护措施的灯座接线端子/触点装置terminal/contactassembly用以实现电源线终端与灯头触点连接的一个部件或组合件。外壳
outer shel
用以防止使用者与灯头发生接触的圆筒形部件，该部件外表面可带有（或没有）安装灯罩环用的螺纹。
塔锁外壳
用于无螺纹组装的壳体上没有螺纹的外壳。2.8
螺口口圈
serewshell
具有用来固定相应灯头的爱迪生式内螺纹的圆筒形部件。在某些灯座结构中，螺口口圈被永久地固定在外壳上或与外壳成为一体。2.9
绝缘套insulatingring
由绝缘材料制成的、介于金属螺口口圈与金属外壳之间并将二者分隔开的圆简形部件。2.10
灯罩环shadering
具有内螺纹或带有其他能与外壳上相应的支架相喷合的，并能用来固定灯军的圆环形部件。2.11
园顶盖dome
悬吊式灯座或管接式灯座上用以保护接线端子的部件。2.12
基本绝缘basic insulation
为防止触电而对带电部件采取的绝缘措施。注：基本绝缘不必包括专用于功能目的的绝缘。2.13
附加绝缘
supplementary insulation
为了保证在基本绝缘方一失效的条件下仍能防止触电而采取的基本绝缘之外的另措施。
双重绝缘doubleinsulation
由基本绝缘和附加绝缘共同构成的一种绝缘措施2.15
加强绝缘reinforcedinsulation独立的绝缘
对带电部件采取的单一的绝缘体系，它在特定条件下所提供的防触电等级与双重绝缘相同。注：术语”绝缘体系”并不意味绝缘体必须是单一材料的，它可以由几层不能单独作附加绝缘试验或基术绝缘试验的材料构成。
带电部件livepart
可能产生电击的导电部件。
GB17935-2007/IEC60238:2004
型式试验type fest
为了检验某一给定产品的设计是否符合有关标准的要求而对型式试验样品进行的一项或一系列试验。
型式试验样品typetestsample
为了进行型式试验由制造商或销售商提供的一个或多个类似的样品。2.19
半灯具semi-luninaire
一种类似于自镇流灯，但能使用可替换光源和/或启动器的装置。2.20
rated operatingtemperature
额定工作温度
灯座设计所要求的最高温度。
ratedminimumtemperature
额定最低温度
灯座设计所要求的最低温度（只适用于电冰箱和食品冷冻箱用灯座）2.22
倾斜灯座angledlampholder
后部边缘（有螺纹的人口和/或圆顶部）和螺纹壳的轴线有一个角度的灯座2.23
带有固定装置的灯座lampholderwithretentiondevice装有防止灯在灯座中松动的装置的灯座。注：例如，由于温度的变化或震动，灯泡可能会松动。2.24
可承受脉冲等级impulsewithstandcategories瞬时过电压条件的数字定义。
注：可承受脉冲等级分为I、I、Ⅲ和IV四级a）可承受脉冲等级的分类
可承受脉冲等级按照要求的期望值，根据出现的连续性和可接受的故障危险性分为不同的设备实用的等级。通过选择设备耐受脉冲水平，在整体安装中可以得到相同的绝缘等级，故障危险性可降低至能接受的水平，为过电压控制提供基础。
较大的可承受脉冲等级数字表示设备有较高的特有的前受脉冲能力，过电压控制方法的选择范国较大可承受脉冲等级的概念适用于直接由电源供电的设备b）可承受脉冲等级的描述
可承受脉冲等级为I级的设备是指预计和建筑物的周定电气装置连接的设备。在设备之外装置中又可以在固定装置和设备之间采取保护措施将瞬间过电压限制到特定水平。可承受脉冲等级为Ⅱ级的设备是指预计和建筑物的固定电气装置连接的设备。既可以在固定
可承受脉冲等级为Ⅲ级的设备是指为固定电气装置和期塑其有更高实用等级的其他设备部分的设备。可承受脉冲等级为V级的设备是指在建筑物总配电盘之前的电气装置附近便用的设备，2.25
初级电路primarycircuit
直接连接到交流电源的电路例如，连接到交流电源的装置、变压器的初级绕组、电机和其他负载装置。
次级电路secondary circuit
GB17935-—2007/IEC60238:2004不直接和初级电路连接的电路，由变压器、转换器、类似的隔离装置或电池供电例外：自耦变压器。量然直接与初级电路连接，但按上述定义，还足认为其抽头部分是次级电路。注：在这种电路中由相应的初级线圈减弱电源瞬变。电感镇流器也可以降低电源瞬变电压值，因此，在初级电路或电感镇流器之后的元件适宜于较低一级的可承受脉冲等级，即可承受脉冲等级为Ⅱ。2.27
转接品adapte
用作灯和灯座的电气和机械连接的部件。总要求
灯座的设计与结构应使灯座在正带使用中性能可靠，对使用者和周国环境不产生危险。般通过进行所有规定的试验来验证其合格性：此外，独立式灯座的外壳还应符合GB7000.1中的相应要求，包括分类和标记要求。试验总要求
本标准所述试验均为型式试验。本标准所规定的要求和公差均用于型式试验样品的检验。型式试验样品的合格并不能保证生产厂家的全部产品符合本安全标准除进行型式试验之外，生产厂家应保证产品的一致性（包括例行试验和质量保证能力）更详细的内容见IEC60061-4（关于生产期间的致性试验导则的内容在制定中）除非另有规定，灯座样品均要按正常使用要求提供和安装，试验要在温度为20C士5℃的环境中4.2
受试样品总数规定如下：
非开关式灯座：9只样品：
开关式灯座：12只样品。
试验和检验按照下还章节顺序进行！三只样品进行第1章第12章（9.1和10.2除外）和第14章～第17章所述试验：二只样品进行第13章所连试验（只对开关式灯座）三只样品进行9.1和第18章和第19章所述试验；两只样品进行第20章所述试验（其中一只样品用于20.1试验，另一只样品于20.3或20.4试验）：
只样品进行20.5和第21章所述试验对于有加固装置的灯座，试验时应将加固装置拆除。有加固装置的灯座按照12.14进行试验时，需要另外3个装有加固装置样品。注：按照10.2要求试验无螺纹接线端子时，还需要单独的样品。除非另作规定，在出现疑间的情况下，用下述扭矩将量规、试验灯头和芯轴旋人样品：4.4
E5型灯座：0.2N?m；
E10型灯座：0.2N·m；
E14型灯座：0.2N·m
E27型灯座：0.4N·m；
E40型灯座：0.8N·m
3）IFC60061-4：灯头和灯座及检验其互换性和安全性检验用量规第4部分：导则和一般信息。GB17935-2007/1EC60238.2004
4.5额定电流为32A的E40型灯座应以其额定电流值为基础进行试验4.6如果灯座样品在4.3所规定的全部试验中均合格，则认为其符合本标准要求。如果一次试验中有一只样品不合格，则该次试验和以前进行过的可能影响到该试验结果的试验要在另一组数量符合4.3要求的样品上重复进行，此时，这组样品都应符合所重复的试验及以后所做各项试验的要求。如果试验中一只以上样品不合格，则该批灯座被视为不符合本标准注：通常，除非在进行第18章和第19章要求所述试验时样品不合格，或者是弹性侧面或中心触点发生故障，否则只需重复有关的试验在这种情况下，第18章和第19章所述试验要在第2组的三个样品上进行。申请人可将在出现只样品不合格的情况下需要补充的那组样品与第一组样品一起提交试验。检验机构应无需进一步要求就对该补充样品进行试验，并且只有在出现新的不合格品的情况下才可宜布该批样品不合格。
如果不同一时间提交那组补充样品，则一只样品的失败就会造成整批样品的不合格5标准额定值
5.1标准额定电压为250V、500V和750V对于E14和开关式E27型灯座，额定电压允许值为250V对于与电源串联连接的E5灯座和E10灯座，E5灯座的额定电压应不超过25V，E10灯座的额定电压应不超过60V
注这些电压值指的是不同极性的部件之间的电压。对于单独与电源连接的E10灯座，其额定电压只允许为250V注：在特殊情况下，这种灯座也适用于串联连接的灯，由丁灯的数量少，每只灯座的电压在60V以上。除了指定的E5和E10灯座外，灯座的额定电压不应小于250V。此外，E40灯座的额定电压可为125V。合格性通过检查标记来检验。5.2标准额定电流规定如下：
E5灯座+0.2A，
E10灯座：0.5A；
E14灯座：2A；
开关式E27灯座：2A：此内容来自标准下载网
其他形式的E27灯座：4A；
E40灯座：16A。
额定电流不应低于标准值。
合格性通过检查标记来检验。
5.3用在125V见注）设备上的E40型灯座可具有32A的附加标称电流注：此项标称额定值包括小于或等于130V的电压。合格性通过检查标记来检验。
5.4在高温条件下使用的灯座（带温度标记T的灯座）的额定工作温度如下所示：E14型灯座：不低于140℃；
F27型灯座：不低于170℃：
E40型灯座不低于230℃。
对于在电冰箱和食品冷冻箱的冷藏室中使用的灯座，其额定工作温度应不低于80℃。对于安装在冷藏室之外的灯座，其额定工作温度值采用本条款第一段给出的值。注1：温度标记值应以10℃为一档的幅度增加。合格性通过检查标记来检验。
注2：不带温度标记T的螺口灯座的额定工作温度在GB7000.1—2007的表12.1中给出，它们是：E14灯座：135C
E27灯座：165C
E40灯座：225C.
6分类
灯座按照下述方法分类：
根据外部部件材料分为：
绝缘材料灯座；
金属灯座
GB17935—2007/IEC60238:2004
注：外部部件的一部分由金属构成的灯座以及外部部件虽为绝缘材料但其外表面带导电层的灯座（如除有金属层的外壳），均视为金属灯座（参见12.3婴求），此分类法不适用于那些即使在发生绝缘失效时也不会带电的螺纹管口和外部部件，如安装在绝缘材料灯座外面的金属灯罩环，带绝缘层的金属灯座应视为金局灯座（参见5要求
检验灯座表面是否导电需按照下述方法：将两个长25mm，宽1.5mm的条形电级接触在灯座表面上（如涂有银导电涂层的表面）并使两电极相距2mm，然后再按照14.4要求测量两电极间的绝缘电阻。
如果该绝缘电阻小于5MO.则认为该表面导电6.2
根据防水等级分为：
普通灯座：
防滴漏型灯座。
根据实装方法分为
管接式灯座；
悬吊式灯座；
平装式灯座：
其他灯座。
注：其他灯座可以是带机械悬吊装置的灯座，如带挂钩的灯座银据类型分为：
开关式灯座，该类灯座装有控制灯电源的开关非开关式灯座。
根据防触电性能分为：
数开式灯座；
封闭式灯座：
独立式灯座。
6.6根据耐热性分为
额定工作温度达到5.4所定极限值的灯座；（带标记工的）在高温条件下工作的灯座7标记
7.1灯座上应标有下述标记（E5、E10型灯座除外）额定电流：A：
额定电压，V.额定脉冲电压高于以下各值，则应将其标出，kV：额定电压为250V的灯座：2.5kV；额定电压为500V的灯座：4kV；
注：灯座的额定脉冲电压（kV)可标示在灯座上或在制造商的产品样本或类似文件中注明，必要时需标出电流类别符号（仅适用于开关式灯座）：
