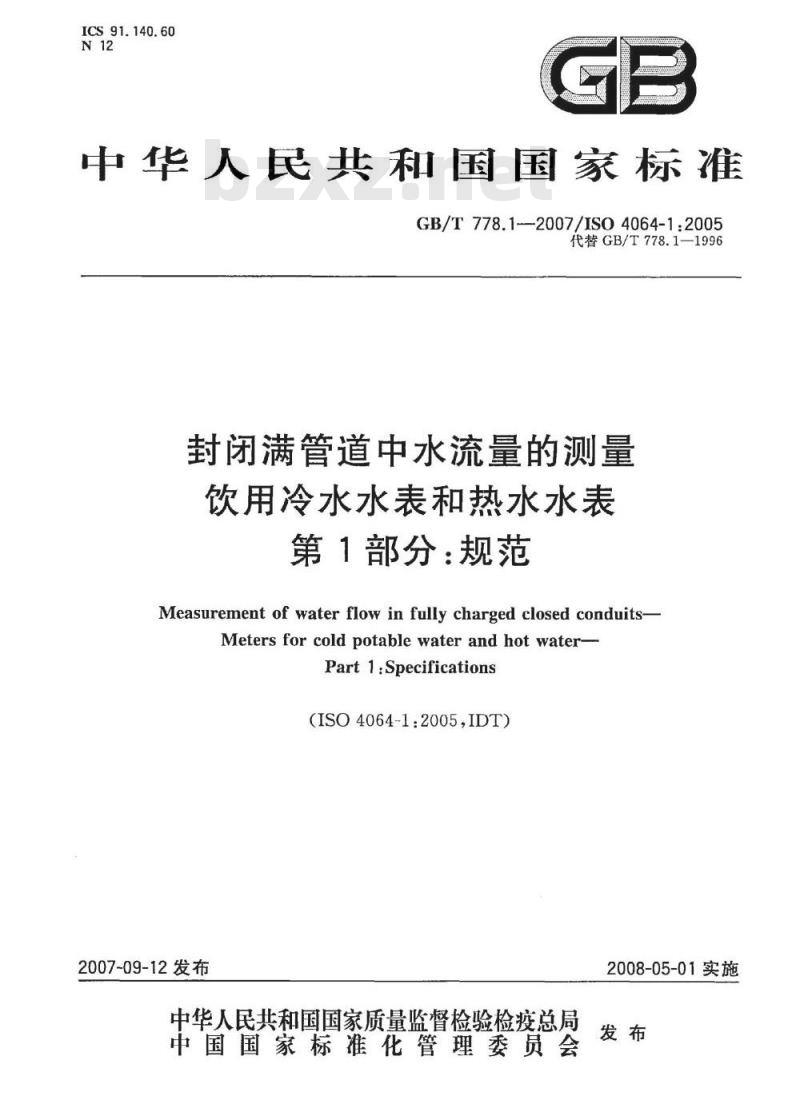

【国家标准(GB)】 封闭满管道中水流量的测量饮用冷水水表和热水水表 第1部分:规范

ICS91.140.60
中华人民共和国国家标准
GB/T778.1--2007/ISO4064-1:2005代替GB/T778.1-1996
封闭满管道中水流量的测量
饮用冷水水表和热水水表
第1部分：规范
Measurement of water flow in fully charged closed conduits-Meters for cold potable water and hot water-Part1:Specifications
(ISO4064-1:2005,IDT)
2007-09-12发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2008-05-01实施

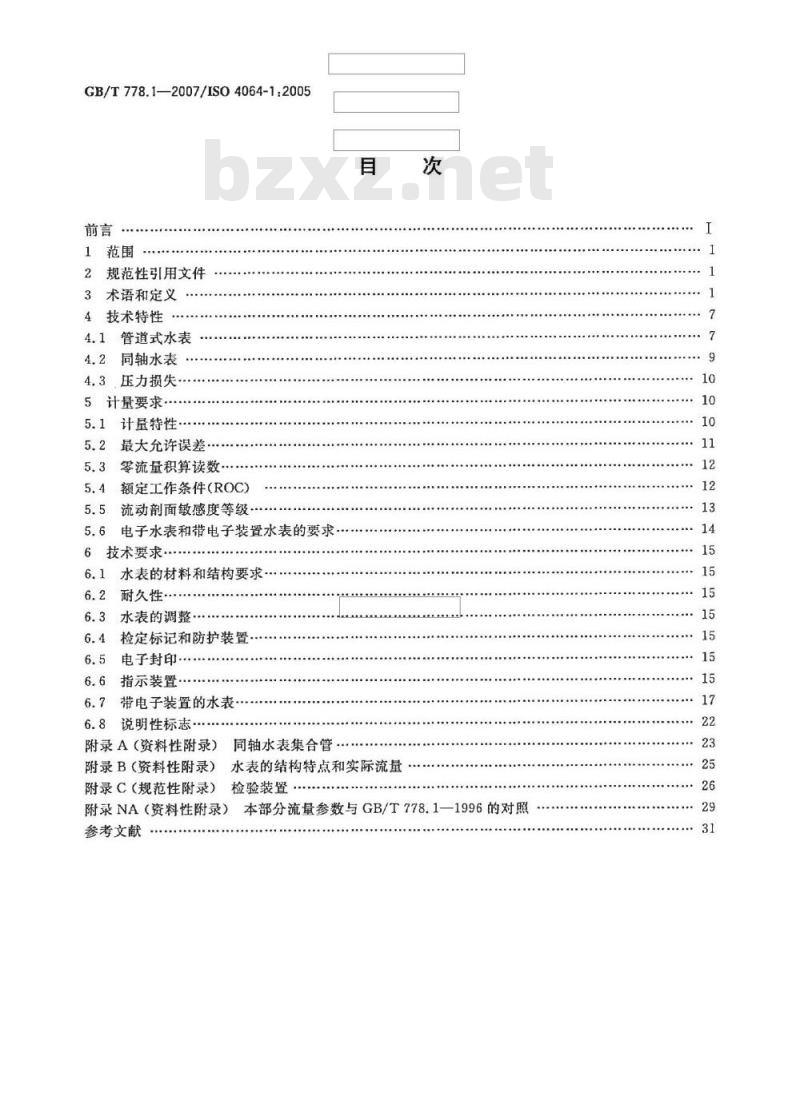

GB/T778.1—2007/ISO4064-1:2005前言
2规范性引用文件
3术语和定义
4技术特性
4.1管道式水表
4.2同轴水表
4.3压力损失·
5计量要求
5.1计量特性
5.2最大允许误差
零流量积算读数·
5.4额定工作条件（ROC)
5.5流动面敏感度等级
5.6电子水表和带电子装置水表的要求6技术要求·
水表的材料和结构要求·
耐久性·
水表的调整：
6.4检定标记和防护装置
电子封印
6.6指示装置
6.7带电子装置的水表
6.8说明性标志
附录A（资料性附录）
附录B（资料性附录）
附录C（规范性附录）
同轴水表集合管…
水表的结构特点和实际流量
检验装置
附录NA（资料性附录）
参考文献
本部分流量参数与GB/T778.1—1996的对照10

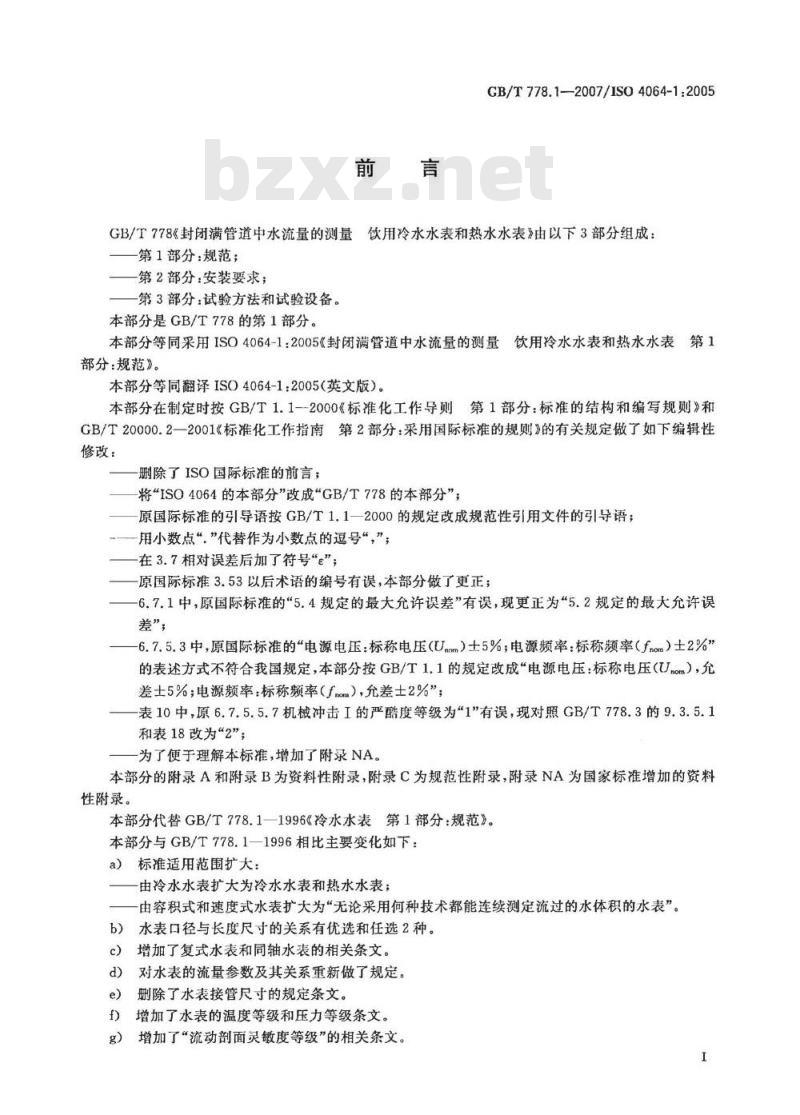

GB/T778.1—2007/ISO4064-1:2005GB/T778《封闭满管道中水流量的测量饮用冷水水表和热水水表》由以下3部分组成：第1部分：规范；
—第2部分：安装要求；
第3部分：试验方法和试验设备。本部分是GB/T778的第1部分。
本部分等同采用ISO4064-1：2005《封闭满管道中水流量的测量饮用冷水水表和热水水表第1部分：规范》。
本部分等同翻译ISO4064-1：2005（英文版）。本部分在制定时按GB/T1.1-2000《标准化工作导则第1部分：标准的结构和编写规则》和GB/T20000.2一2001《标准化工作指南第2部分：采用国际标准的规则》的有关规定做了如下编辑性修改：
一删除了ISO国际标准的前言；
将“ISO4064的本部分”改成“GB/T778的本部分”；原国际标准的导语按GB/T1.1一2000的规定改成规范性引用文件的引导语：用小数点“”代替作为小数点的逗号“，”；在3.7相对误差后加了符号“”；原国际标准3.53以后术语的编号有误，本部分做了更正：-6.7.1中，原国际标准的“5.4规定的最大允许误差”有误，现更正为“5.2规定的最大允许误差”；
-6.7.5.3中，原国际标准的“电源电压：标称电压（U.mm）士5%；电源频率：标称频率（fmm）士2%”的表述方式不符合我国规定，本部分按GB/T1.1的规定改成“电源电压：标称电压（Unom），允差士5%：电源频率：标称频率（fm），充差士2%”：表10中，原6.7.5.5.7机械冲击I的严酷度等级为\1”有误，现对照GB/T778.3的9.3.5.1和表18改为“2”；
为了便于理解本标准，增加了附录NA。本部分的附录A和附录B为资料性附录，附录C为规范性附录，附录NA为国家标准增加的资料性附录。
本部分代替GB/T778.1一1996《冷水水表第1部分：规范》。本部分与GB/T778.1—1996相比主要变化如下：标准适用范围扩大：
由冷水水表扩大为冷水水表和热水水表；一由容积式和速度式水表扩大为“无论采用何种技术都能连续测定流过的水体积的水表”。b）水表口径与长度尺寸的关系有优选和任选2种。c）增加了复式水表和同轴水表的相关条文。d）对水表的流量参数及其关系重新做了规定。e）删除了水表接管尺寸的规定条文。f）增加了水表的温度等级和压力等级条文。增加了“流动剖面灵敏度等级”的相关条文。g）

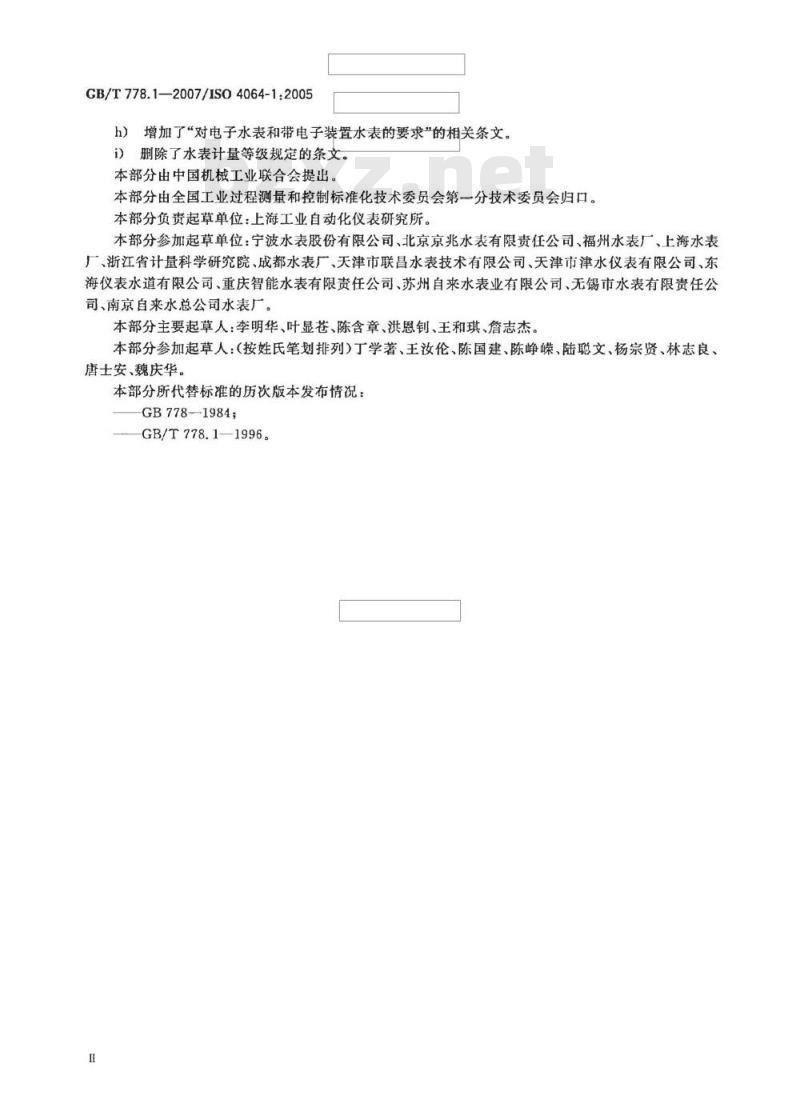

GB/T778.1—2007/IS04064-1:2005h）增加了“对电子水表和带电子装置水表的要求”的相关条文。i）删除了水表计量等级规定的条文。本部分由中国机械工业联合会提出。本部分由全国工业过程测量和控制标准化技术委员会第一分技术委员会归口。本部分负责起草单位：上海工业自动化仪表研究所。本部分参加起草单位：宁波水表股份有限公司、北京京兆水表有限责任公司、福州水表厂、上海水表厂、浙江省计量科学研究院、成都水表厂、天津市联昌水表技术有限公司、天津市津水仪表有限公司、东海仪表水道有限公司、重庆智能水表有限责任公司、苏州自来水表业有限公司、无锡市水表有限贵任公司、南京自来水总公司水表厂。本部分主要起草人：李明华、叶显苍、陈含章、洪恩钊、王和琪、詹志杰。本部分参加起草人：(按姓氏笔划排列)丁学著、王汝伦、陈国建、陈嵘、陆聪文、杨宗贤、林志良、唐士安、魏庆华。
本部分所代替标准的历次版本发布情况：GB778-1984;
GB/T778.1—1996。

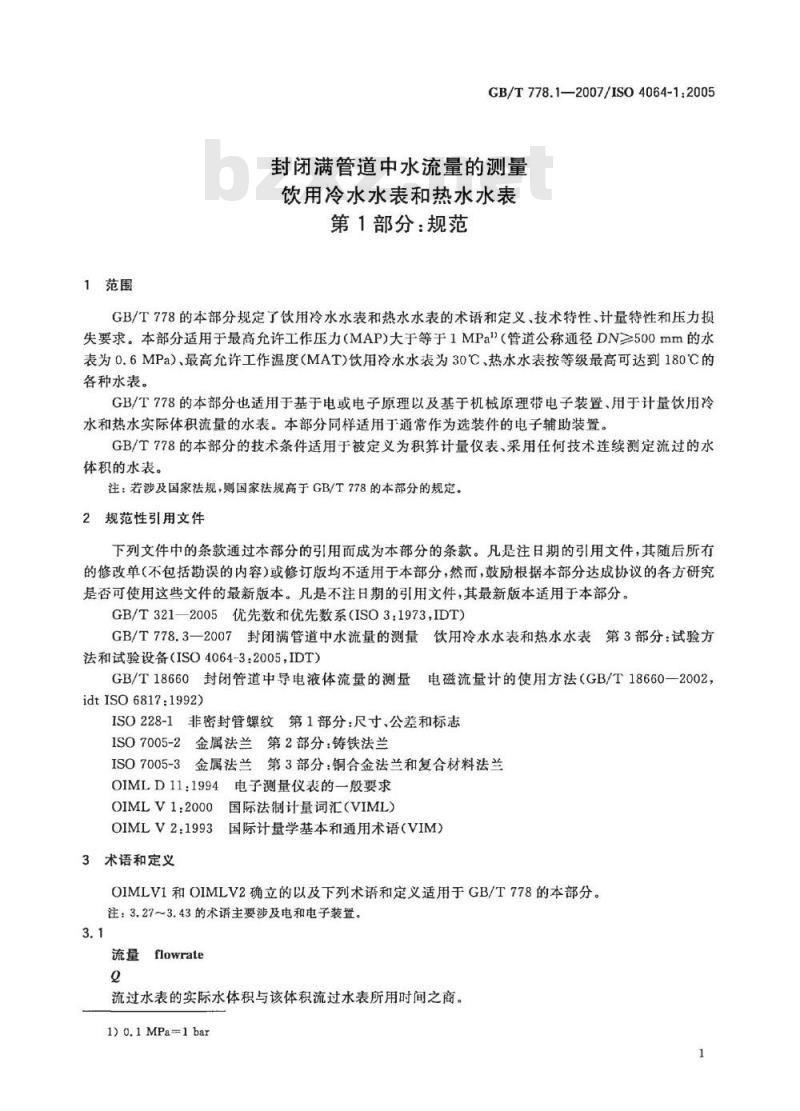

1范围
GB/T778.1—2007/ISO4064-1:2005封闭满管道中水流量的测量
饮用冷水水表和热水水表
第1部分：规范
GB/T778的本部分规定了饮用冷水水表和热水水表的术语和定义、技术特性、计量特性和压力损失要求。本部分适用于最高允许工作压力（MAP）大于等于1MPa（管道公称通径DN≥500mm的水表为0.6MPa）、最高允许工作温度（MAT)饮用冷水水表为30℃、热水水表按等级最高可达到180℃的各种水表。
GB/T778的本部分也适用于基于电或电子原理以及基于机械原理带电子装置、用于计量饮用冷水和热水实际体积流量的水表。本部分同样适用道常作为选装件的电子辅助装置。GB/T778的本部分的技术条件适用于被定义为积算计量仪表、采用任何技术连续测定流过的水体积的水表。
注：若涉及国家法规，则国家法规高于GB/T778的本部分的规定。2规范性引用文件
下列文件中的条款通过本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB/T321一2005优先数和优先数系（ISO3：1973，IDT）GB/T778.3一2007封闭满管道中水流量的测量饮用冷水水表和热水水表第3部分：试验方法和试验设备（ISO4064-3：2005，IDT）GB/T18660封闭管道中导电液体流量的测量电磁流量计的使用方法（GB/T18660一2002，idt ISO 6817:1992)
ISO228-1非密封管螺纹第1部分：尺寸、公差和标志ISO7005-2金属法兰第2部分：铸铁法兰ISO7005-3金属法兰第3部分：铜合金法兰和复合材料法兰OIMLD11:1994电子测量仪表的一般要求OIMLV1：2000国际法制计量词汇（VIML）OIMLV2.1993
国际计量学基本和通用术语（VIM）3术语和定义
OIMLV1和OIMLV2确立的以及下列术语和定义适用于GB/T778的本部分。注：3.27~3.43的术语主要涉及电和电子装置。3.1
流量flowrate
流过水表的实际水体积与该体积流过水表所用时间之商。1)0.1MPa=1bar
GB/T778.1—2007/ISO4064-1:20053.2
实际体积actual yolume
任意时间内流过水表的水的总体积。实际体积是水表的被测量。
只indicated volume
指示体积
对应于实际体积，水表所显示的水体积。3.4
最大允许误差
maximumpermissibleerror
GB/T778的本部分允许的水表相对示值误差的极限值。3.5
rated operating conditions
额定工作条件
给出各种影响因数数值范围的使用条件。在此条件下，水表的示值误差应在最大允许误差范围内。3.6
极限条件limitingconditions
要求水表承受而无损坏，随后在额定工作条件下工作时其示值误差不超出允许范围的极端条件，包括流量、温度、压力、湿度和电磁干扰（EMI)。注1：极限条件包括上限条件和下限条件。注2：储存、运输和工作的极限条件可能并不相同。3.7
相对误差
relativeerror
示值误差除以实际体积，以百分数表示。3.8
示值误差
errorofindication
指示体积减去实际体积。
常用流量
permanentflowrate
额定工作条件下的最大流量。在此流量下，水表应正常工作并符合最大允许误差要求。3.10
overload flowrate
过载流量
要求水表在短时间内能符合最大允许误差要求，随后在额定工作条件下仍能保持计量特性的最大流量。3.11
最小流量minimumflowrate
要求水表的示值符合最大允许误差的最低流量。2
分界流量transitional flowrate02
GB/T778.1—2007/IS04064-1:2005出现在常用流量Q：和最小流量Q之间、将流量范围划分成各有特定最大允许误差的“高区”和“低区”两个区的流量。
最低允许工作温度minimumadmissibleworkingtemperaturemAT
给定内压条件下水表能够持久承受且计量特性不会劣化的最低温度。3.14
最高允许工作温度
maximumadmissibleworkingtemperatureMAT
给定内压条件下水表能够持久承受且计量特性不会劣化的最高温度。注：mAT和MAT分别是额定工作温度的下限值和上限值。3.15
最低允许工作压力minimumadmissibleworkingpressuremAP
额定工作条件下水表能够持久承受且计量特性不会劣化的最低压力。3.16
最高充许工作压力
maximumadmissibleworkingpressureMAP
额定工作条件下水表能够持久承受且计量特性不会劣化的最高压力。注：mAP和MAP分别是额定工作压力的下限值和上限值。3.17
工作温度workingtemperature
在水表的上，下游测得的管道中的平均水温。3.18
working pressure
工作压力
在水表的上、下游测得的管道中的平均水压。3.19
压力损失免费标准bzxz.net
pressureloss
在给定流量下，管道中存在水表所造成的水头损失。3.20
管道式水表in-linemeter
利用水表端部的连接件（螺纹或法兰）直接安装在封闭管道中的一种水表。3.21
复式水表
combinationmeter
由一个大流量水表、一个小流量水表和一个转换装置组成的一种管道式水表。转换装置根据流经GB/T778.1—2007/ISO4064-1:2005水表的流量大小自动引导水流流过小流量水表或者大流量水表，或者同时流过两个水表。注：水表的读数由两个独立的积算器给出，或者由一个积算器将两个水表上的数值相加后给出。3.22
同轴水表
concentricmeter
利用被称作集合管的过渡管件接入封闭管道的一种水表。水表和集合管的进口和出口通道在两者之间的接合部位是同轴的。
同轴水表集合管
concentric meter manifold
同轴水表的专用连接管件。
整体式水表completemeter
测量传感器（包括流量检测元件）和计算器（包括指示装置）不可分离的水表。3.25
分体式水表combinedmeter
测量传感器（包括流量检测元件）和计算器（包括指示装置）可分离的水表。3.26
流量检测元件flowsensor
体积检测元件volumesensor
水表内检测流过水表的水流量或水体积的部件（例如圆盘、活塞、转盘、涡轮或电磁线圈）。3.27
测量传感器
measurementtransducer
水表内将被测水流量或水体积转换成信号传送给计算器的部件。注1：测量传感器可以基于机械原理、电原理或电子原理，可以自激或使用外部电源。注2:GB/T778的本部分所述的测量传感器包括流量检测元件或体积检测元件。3.28
计算器calculator
接收传感器和相关测量仪表的输出信号并将其转换成测量结果的水表部件。如果条件许可，在测量结果未被采用之前还可将其存人存储器。注：此外，计算器还能与辅助装置进行双向通信。3.29
indicatingdevice
指示装置
连续或按要求显示测量结果的水表部件。注：测量结束时提供示值的打印装置不属于指示装置。3.30
主示值primaryindication
受法制计量管理的(显示、打印或储存的)示值。3.31
调整装置adjustmentdevice
水表中只允许误差曲线偏移至与其本身基本平行，使示值的相对误差处于最大允许误差范围内的装置。
校正装置correctiondevice
连接或安装在水表中，在计量条件下根据被测水的流量和（或）特性（例如：温度和压力）以及预先确4
定的校准曲线自动修正体积的装置。GB/T778.1--2007/ISO4064-1:2005注：被测水的特性可以用相关测量仪表进行测量，或者储存在仪表的存储器中。3.33
辅助装置ancillarydevice
用于执行某一特定功能，直接参与产生、传输或显示测量结果的装置。注：辅助装置主要有以下几种：调零装置；
一价格指示装置；
重复指示装置；
打印装置；
存储装置；
一税控装置；
预调装置；
自助装置。
相关测量仪表associatedmeasuringinstruments连接在计算器、校正装置或转换装置上，用于测量水的某些特征量以便进行校准和（或）转换的仪表。
电子装置electronicdevice
采用电子组件执行特定功能的装置。注1：通常电子装置都做成独立的单元，可以单独测试。注2：上述电子装置可以是整体式水表，也可以是水表的部件。3.36
electronic sub-assembly
电子组件
由电子元件组成、本身具备识别功能的电子装置部件。3.37
电子元件electroniccomponent
利用半导体、气体或真空中的电子或空穴导电原理的最小物理实体。3.38
检验装置checkingfacility
带电子装置的水表中用于检测和修正明显差错的装置。注：校验传送装置的目的是验证接收装置是否完整接收到传送的全部信息（仅限于此信息）。3.39
自动检验装置automaticcheckingfacility无需操作人员干预其工作的检验装置。3.40
P型永久自动检验装置typePpermanentautomaticcheckingfacility在整个测量过程中持续工作的永久自动检验装置。3.41
type I intermittent automatic checking facilityI型间歇自动检验装置
以一定的时间间隔或固定的测量周期数间歇工作的自动检验装置。5
GB/T778.1--2007/IS04064-1:20053.42
N型非自动检验装置typeNnon-automaticcheckingfacility需要操作人员干预的非自动检验装置。3.43
电源装置
powersupplydevice
利用一个或几个交流或直流电源向电子装置提供所需电能的装置。3.44
差错fault
示值误差与水表基本误差之差。3.45
明显差错significantfault
量值大于“高区”最大允许误差之半的差错。注：下例差错不属于明显差错：由水表本身或其检验装置内同时出现的一些相互独立的原因造成的差错；造成示值瞬间变化，无法作为测量结果加以解释、存储或传输的短时差错。3.46
影响量influencequantity
不属于被测量但却影响测量结果的量。3.47
参比条件referenceconditions
为了测试水表的性能或对多次测量结果进行相互比对而规定的一组影响量参比值或参比范围。3.48
intrinsic error
基本误差
在参比条件下确定的水表的示值误差。3.49
初始基本误差initialintrinsicerror在所有性能试验之前确定的水表的基本误差。3.50
影响因数influencefactor
其值在GB/T778的本部分规定的水表额定工作条件范围之内的影响量。3.51
扰动disturbance
其值在GB/T778的本部分规定的极限范围之内，但超出水表额定工作条件的影响量。注：如果额定工件条件中没有对某个影响量做出规定，则该影响量就是一种扰动。3.52
指示装置一次元件firstelementoftheindictingdevice由若干个元件组成的指示装置中附带检定标度分格分度尺的元件。3.53
verification scale interval
检定标度分格
指示装置一次元件的最小分度。6
被试装置equipmentundertest
完整的水表、水表的组件或辅助装置。3.55
组件sub-assembly
GB/T778.1--2007/IS04064-1:2005分体式水表的测量传感器（包括流量检测元件）和指示装置（包括计算器）。3.56
试验流量testflow-rate
从经过校准的参比装置的示值计算出的试验时的平均流量。它等于通过水表的实际体积除以该体积通过水表的时间得出的商。
nominal diameter
公称通径
管道系统部件尺寸的字母数字标志，仅供参考用。注：公称通径由字母DN后接一个无最纲整数组成，该整数间接表示以毫米为单位的连接端内径或外径的实际尺寸。
转换装置
conversiondevice
根据液体的特性（温度、压力、密度、相对密度），将计量条件下的被测体积自动转换成基本条件下的体积或质量的装置。液体的特性由相关测量仪表测取，或者由自动检验装置按一定的时间间隔或按固定的测量周期数储存在存储器中。4技术特性
4.1管道式水表
4.1.1水表口径和总尺寸
水表的口径以连接端的螺纹尺寸或法兰的公称通径表示。每一种水表口径均相应有一组固定的总尺寸。水表的尺寸如图1所示，应符合表1的规定。图中：
管道轴线。
注：HI、Hz、L、W,和W.分别表示能容纳水表的一个立方体的高、长和宽（表盖垂直于关闭位置）。H,H2，W，，W，是最大尺寸。L是个固定值，有规定的公差。图1水表口径和总尺寸
GB/T778.1-2007/IS04064-1.2005口径
（优选）
表1水表尺寸
（可选）
80，85，100，105110，114，115，130，134,135,145,170,175,180,190,200,220190
105,110,115,130,134,135,165,175，195,200,220,229
110,150,175,200,210,225273
110,150,175,200,230,270,300,321200,220,245,250,270,387
170,245,250,254，270,275,300,345，350
170,270,300,450
190,225,300,305,350,425,500
210,280,350,356,360,375,450,650220,275,300,350,375,450
230,325,350,450,457,500,560
260,400,500,508,550,600,620
330,400,600,660,800
380,400,800
420,800
500,550,800
500.625.680.770.800,900,1000500,750,820,920,1000,1200
DN:法兰连接端和螺纹连接端的公称通径。b
长度公差：DN15~DN40：
DN50~DN300:
DN350~DN400:
DN400以上水表的长度公差应由用户与制造厂协商确定。4.1.2螺纹连接端
单位为旁米
0.65XDN0.65XDN
螺纹连接端尺寸α和尺寸b的允许值见表1。螺纹应符合ISO228-1的规定。图2定义了尺寸α和尺寸6
螺纹连接端
