ICS27.200

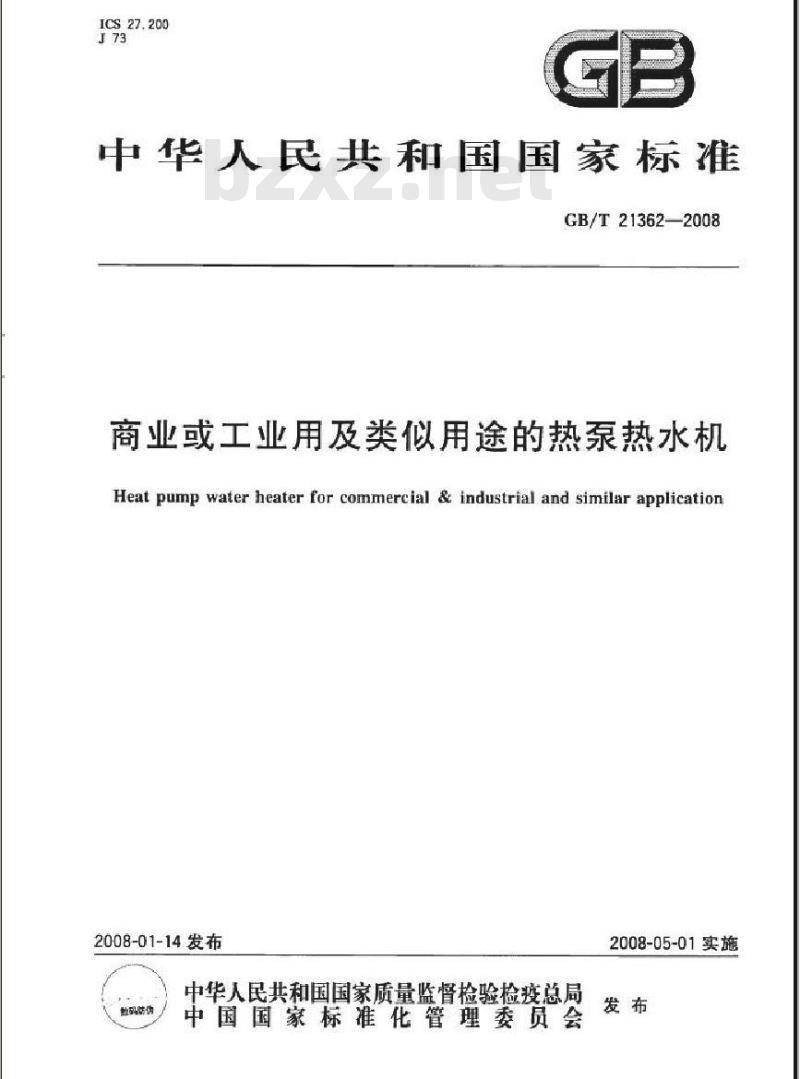

中华人民共和国国家标准
GB/T21362—2008
商业或工业用及类似用途的热泵热水机Heat pump water heater for commercial & industrial and similar application2008-01-14发布
酸码防值
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2008-05-01实施

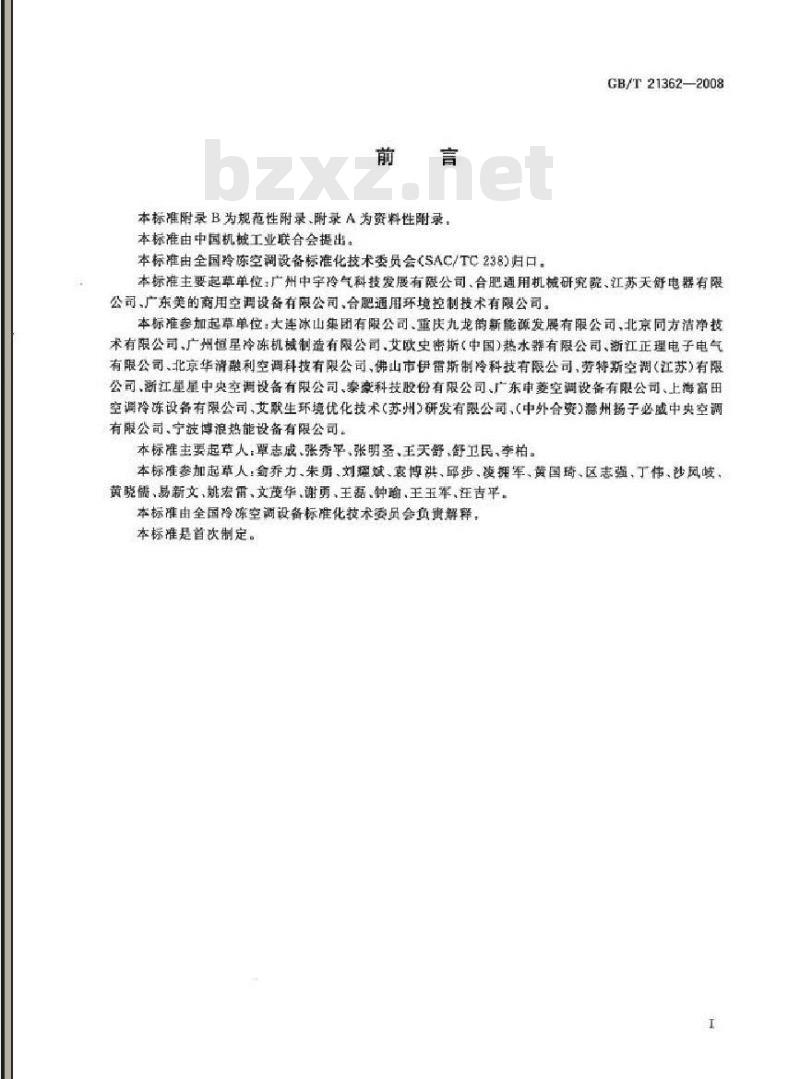

本标难附录B为规范性附录、附录A为资料性附录。本标准由中国机械工业联合会提出。本标准由全国龄陈空调设备标准化技术委员会（SAC/TC238)归口。GB/T21362—2008
本标准主要起草单位：广州中宇冷气科技发展有限公司、合肥通用机械研究院、江苏天舒电器有限公司，广东美的商用空调设备有限公司、合肥通用环境控制技术有限公司。本标准参加起草单位：大连冰山集团有限公司、重庆九龙的新能源发展有限公司，北京同方清净技术有限公司、广州恒星冷冻机械制造有限公司，艾欧史密斯（中国）热水器有限公司、浙江正理电子电气有限公司、北京华清融利空调科技有限公司、佛山市伊雷斯制冷科技有限公司、劳特斯空调（江苏）有限公司、断江壁星中央空调设备有限公司、泰豪科技股份有限公司、广东申菱空调设备有限公司、上海富田空调冷冻设备有限公司，艾队生环境优化技术（苏州）研发有限公司、（中外合资）微州扬子必威中央空调有限公司，宁波博浪热能设备有限公司。本标唯主要起草人，罩志成、张秀平，张明圣、王天舒，舒卫民，李柏。本标唯参加起草人：金乔力、朱勇、刘凝斌、袁博洪、邱步、茂拥军、黄国琦、区志强、丁伟、沙风岐、黄晓需、易新文、姚宏雷、文茂华、谢勇、王磊、钟瑜、王玉军、汪吉平，本标难由全国冷冻空调设备标准化技术委员会负责解释，本标难是首改制定。

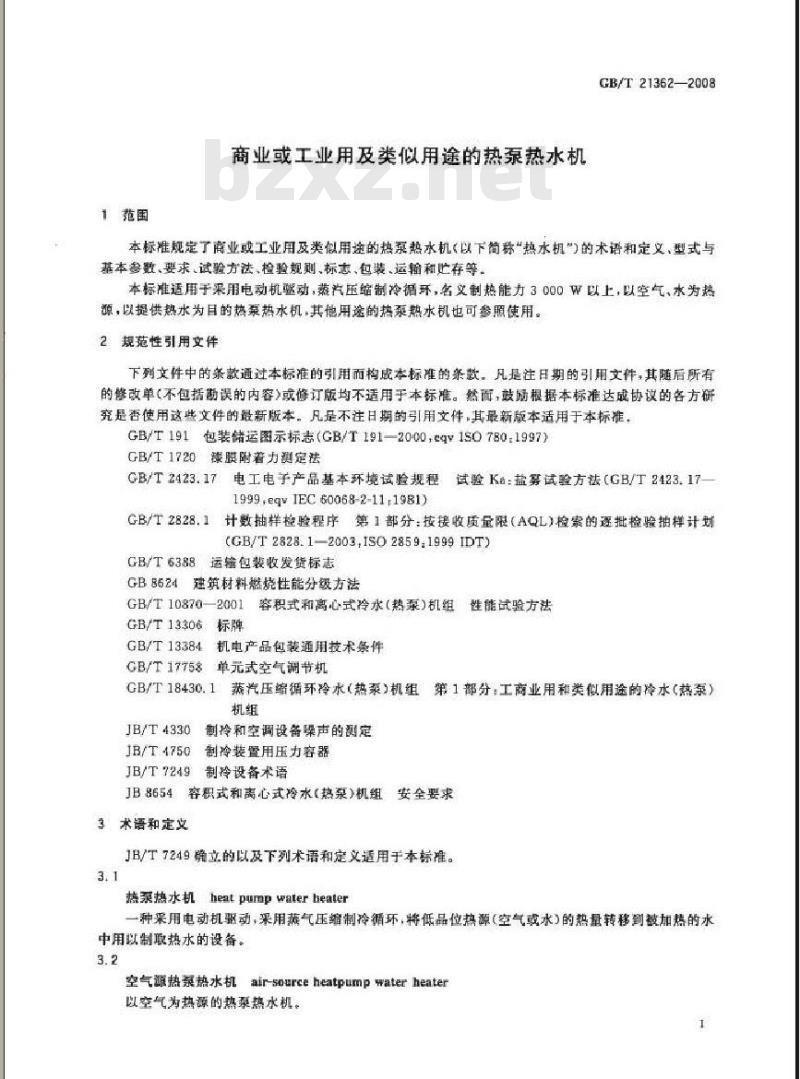

商业或工业用及类似用途的热泵热水机GB/T 21362—2008
本标准规定了商业或工业用及类似用途的热泵热水机以下简称“热水机\的术语和定义，型式与基本参数、要求、试验方法、检验规则、标志、包装、运输和贮存等。本标准适用子采用电动机驱动，兼汽压缩制冷循环，名义制热能力3000W以上，以空气、水为热源，以提供热水为目的热泵热水机·其他用途的热泵热水机也可参照使用。2规范性引用文件
下列文件中的条款通过本标准的引用而构成本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准。然面，鼓通根据本标准达成协议的各方研充是否使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准，GB/T191包装储运图示标志（GB/T191—2000，eqVISO780：1997)GB/T1720漆膜附着力测定法
GB/T2423.17、电工电手产品基本环境试验规程：试验Ka：盐幕试验方法(GB/T2423.17—1999,eqvTEC60068-2-11:1981)
GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划(GB/T2828.1—2003,ISO2859.1999IDT2GB/T6388运输包装收发货标志
GB8624建筑材料燃烧性能分级方法GB/T10870—2001容积式和高心式冷水（热泵）机组性能试验方法GB/T13306标牌
GB/T13384机电产品包装通用技术条件GB/T17T58
单元式空气调节机
CB/T18430.1蒸汽压缩循环冷水（热泵）机组第1部分：工商业用和类似用途的冷水（热泵）机组
JB/T4330
制冷和空调设备噪声的测定
JB/T4750
制冷装置用压力容器
JB/T7249制冷设备术语
JB8654容积式和离心式冷水（热泵）机组安全要求3术语和定义
JB/T7249确立的以及下列术语和定义适用于本标准。3.1
热泵热水机heatpumpwaterbeater一种采用电动机驱动，采用蒸气压缩制冷循环，特低品位热源（空气或水）的热量转移到裁加热的水中用以制取热水的设备。
空气源热系热水机air-sourceheatpumpwaterheater以空气为热源的热泵热水机。
GB/T21362—2008

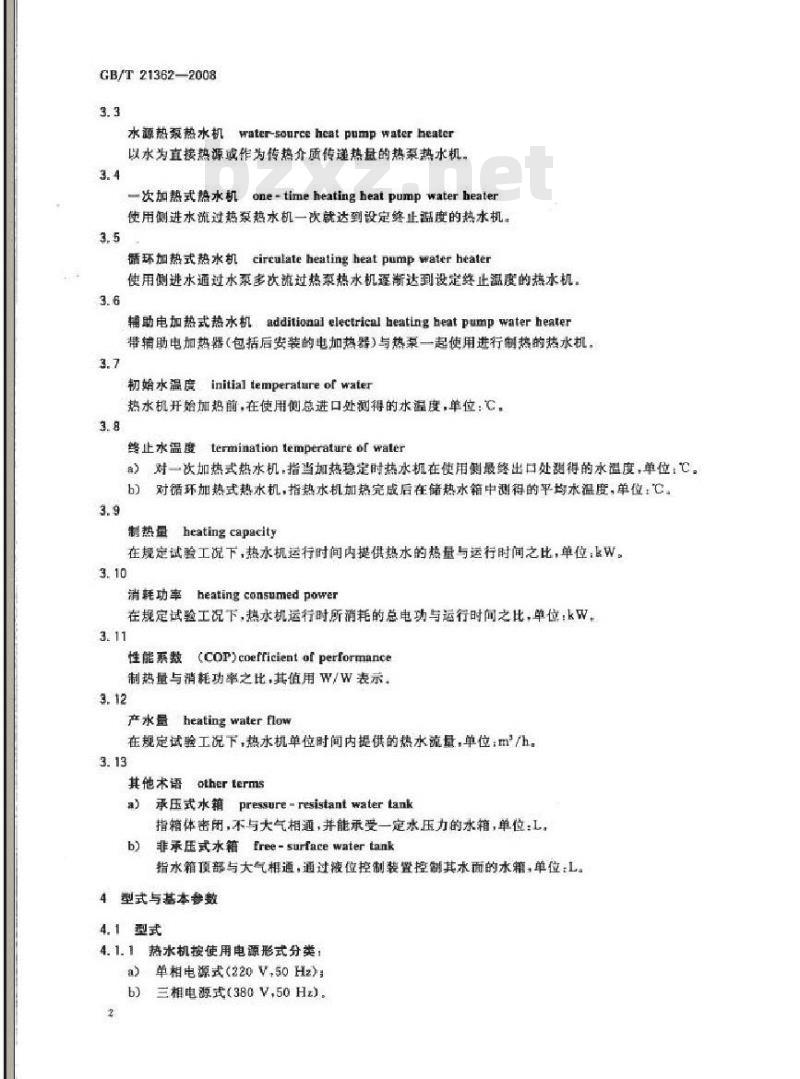

水源热泵热水机watersourceheatpumpwaterheater以水为直接热源或作为传热介质传递热盘的热泵热水机，3.4
一次加热式热水机one-timeheatingheat pumpwaterheater使用侧进水流过热泵热水机一次就达到设定整正温度的热水机。3.5
循环加热式热水机circulate heatingheatpumpwaterhealer使用侧进水通过水系多改航过热泵热水机避断达到设定终止温度的热水机。3.6
辅助电加热式热水机additional electrical heatingheatpump waterheater带辅助电加热器（包括后安装的电加热器）与热泵一起使用进行制热的热水机。3.7
初始水温度initial temperatureofwater热水机开始加热前，在使用侧总进口处测得的水温度，单位：C3.8
终止水温度terminationlemperatureofwaler？对一次加热式热水机，指当加热专定时热水机在使用侧最整出口处期得的水温度，单位：Cb）对循环加热式热水机，指热水机加热完成后在储热水箱中测得的平均水温度，单位：C3.9
制热量heatingcapacity
在规定试验工况下，热水机运行时间内提供热水的热量与运行时间之比，单位：W。3.10
消耗功率heating consumed power在规定试验工况下，热水机运行时所消耗的总电功与运行时问之比，单位：kW，3.11
性能系数(coP)coefficientofperformance制热量与消耗功率之比其值用W/W表示，3. 12
产水量heatingwaterflow
在规定试验工况下，热水机单位时间内提供的热水流量，单位：m/h。3.13
其他术语otherterms
a)承压式水箱pressureresistantwatertank指箱体密闭，不与大气相通，并能承受一定水压力的水箱，单位：L，b)
非承式水箱free-surfacewatertank指水箱顶部与大气相道，通过液位控制装置控制其水面的水箱，单位：L4型式与基本参数
4.1型式
4.1.1热水机按使用电源形式分类：a)单相电源式(220V.50Hz)：
b）三相电源式（380V,50Hz)。

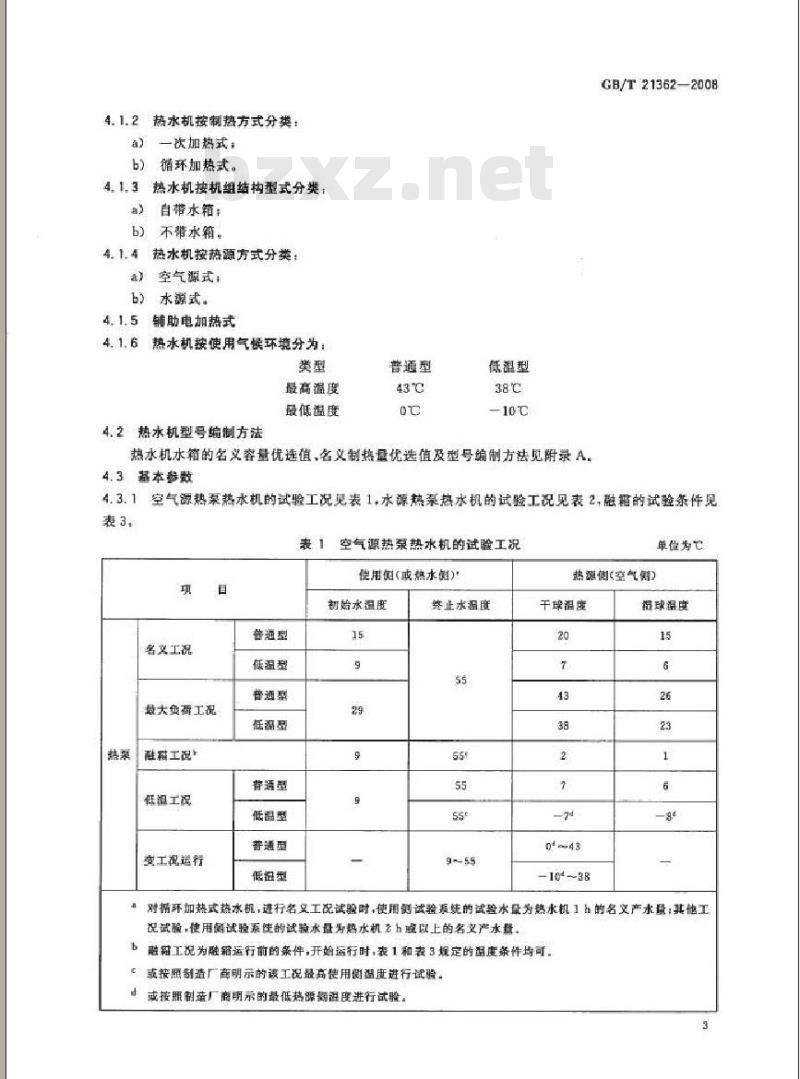

4.1.2热水机按制热方式分类：
a)一次加热式：
b）循环加热式。
4.1.3热水机按机组结构型式分类：a）自带水箱：
b）不带水箱。
4.1.4热水机按热源方式分类：
a）空气源式：
b)水源式。
4.1.5辅助电加热式
4.1.6热水机按使用气候环境分为：类型
最高温度
最低温度
4.2热水机型号编制方法
普通型
低温型
-10℃
热水机水箱的名义容量优选值、名义制热量优选值及型号编制方法见附录A。4.3基本参数
GB/T21362—2008
4.3.1空气源热泵热水机的试验工况见表1.水源热豪热水机的试验工况见表2.融籍的试验条件见表3
表1空气源热泵热水机的试验工况项
名义工税
最大免荷工况
硅箱工祝
低程工税
变工况运行
普通型
低温湿型
普通型
低温型
普通型
低温型
低祖型
使用钾（或熟水侧）
初始水温皮
整止水温度
单位为℃
热膜侧（空气测）
干球温度
湿球温度
。对循环加热式热水机，进行名义工况试股时，使用衡试验票统的试验水量为势水机1h的名义产水量：其他工说试酸，使用试验系先的试验水量为势水机2h或以上的名义产水量，b融工况为融霜运行前的案件，开始运行时，表1和表3规定的温度条件均可。惠接照制造厂商明示的设工说最高使用侧盟度进行试验。或按照制造厂商明示的最低热源健得度进行试验。d
GB/T21362—2008
试险条件
名义工品
最大负荷工况
最小负荷工况
变工况运行
表2水源热泵热水机的试验工况
使用围（或热水复）
初始水温度
终止水阻度
热源侧（水器）
单位为心
进水程度/出水盘度
15/—4
10~35/—
对插环加热式热水机，进行名文工说试验时，快用侧试验系绕的试验水量为热水机1h的名义产水量：其他工试验，使用侧试验系统的试验水量为热水机2h或以上的名义产水量。采用名义制热量及进出口5C短差确定的水流量，e或按照制造厂商明示的该工况最高使用侧温度进行试验，表3融竭的试验条件
融程工
使用测（最热水围）
初始水温斑
终止水温度
或技照制造厂商明示的读工况最高使用侧温度进行试验。4.3.2热水机名义工况的其他规定：单位为
热源制（空气健）
干盈度
球温康
热水机名义工说时的额定电压：单相交流为220V，三相交流为380V额定额率为50Hza）
机组名义工况时的使用侧和水源式热源污垢系数为0.086m*。℃C/kWb
对于不提供水泵的机组试验时，使用侧循环流量为按名义制热量及进出口5亡温差确定的水流量：对于提供水泵的机组试验时，使用侧循环流量按保证热水机使用侧的水压差达标称明示值来确定。
热水机名义工况时的性能系数(COP)限值见表44.3.3
囊4热水机名义工况时的性能系数（COP）热源型式
热水机型式
一次加热式
循环加热式
5要求
5.1一般要求
不提供水泵
担供本象
普酒型
空气源式
低温型
水源式
5.1.1热水机应符合本标准的规定，并按经规定程序批推的图样和技术文件制造。5.1.2热水机的黑色金感制件，表面应进行防锈链处理。单位为W/W
5.1.3热水机涂装件，不应有明显的气泡，较纹，流痕，需涂，底漾外露等缺陷及其他损伤，5.1.4热水机电镀件表面不应有剥落、露底、针孔，明显的花斑和划伤等缺陷。5.1.5热水机内部与制冷剂和润滑油接触的表面应保持清洁，干燥，机组外表面应清洁，管路附件安装应美观大方。
GB/T 21362--2008
5.1.6热水机装饰性塑料件不得有裂痕，气泡和明显缩孔等缺陷，塑料件按相关标准规定的热老化和机械强度试验后，不应有明显的碎裂，变形等缺陷。5.1.7热水机的铭牌和装饰板应经久耐用，经型式试验后不得变形、脱落，其图案和字迹应清晰。5.1.8热水机的紧固件及其他组件应符合有关标准规定，其易损件应便于更换。5.1.9热水机的保温层应有良好的保温性能，机组表面不应凝露。保温材料应无毒、无异味且为难燃材料，并应符合GB8624的要求。5.1.10热水机承压式水箱进出水管如直接安装于公共供水系统时，进出水管应符合国家有关水管接实标难的要求。
5.1.11电气控制设备
热水机各种控制设备应能正常工作，各种保护器件应符合设计要求并灵敏可靠。5.1.12热水机主机各零部件的安装应牢固、可靠，压缩机应具有防摄动措施。热水机运转时无异常声响，管路与零部件间不应有相互磨和碰撞，热水机的电磁换向阀动作应灵敏、可靠。5.1.13热水机配置的循环水泵其流量、扬程应保证热水机的正常工作：热水机配置的热源换热器和热水换热器均应端足热水的相关要求。5.1.14电镀件耐盐募性
按6.4.11的方法试验后，金属镀层上的每个锈点锈迹面积不应超过1mm，试件镀层每100cm面积上不应有超过2.个锈点，锈迹，小于100cm时，不应有锈点和锈迹。5.1.15涂装件涂层附着力
亲装件的途层应牢固，按6.4.12的方法试验，其附着力应达到GB/T1720规定的二级以上：5.2安全黑求
热水机的安全要求应符合JB8654的有关规定，5.3性能要求
5.3.1制热系统气密性要求
热水机热泵系统各部分应密封，按6.4.1的方法试验，热水机热泵系统各部分不应有制冷剂泄漏现象。
5.3.2液压要求
5.3.2.1按6.4.2.1的方法试验时，热水机使用侧各部位应无异常变形和泄漏。5.3.2.2热水机自带承压式水箱的设计压力应不小于0.7MPa按6.4.2.2的方法试验时，水箱各部位及换头处不应有异常变形和疆漏现象。5.3.3热水机的名义工况性能
5.3.3.1按6.4.4.1方祛试验时，热水机的实测制热量应不小于名义制热量的95%5.3.3.2按6.4.4.2方法试验时，热水机的实测制热消耗功率应不大于名义制热消耗功率的110%5.3.3.3性能系数(COP）
按6.4.4.1方法实乱制热量与按6.4.4.2方法实测制热消耗功率的比，应不小于明示值的92%且应不小于表4的规定值。
5.3.3.4辅助电加热式热水机，按6.4.4.3方法试验，对其电加热器的实测制热消耗功率要求为：辅助电加热器的消耗功率充差为名义值的一10%~十5%。5.3.3.5按6.4.4.4测定，水源热水机热源侧和不提供水泵热水机使用侧的水侧压力损失应不大于机组明示值的115%
5.3.4最大负荷工况要求
按6.4.5的方法试验时热水机各部件不应损坏，过载保护器不应跳开，热水机应能正常运行。5.3.5低温工况要求
按6.4.6的方法试验时，空气源热泵热水机制热各部件不应损坏，高压，防冻及过裁保护器不应跳5
GB/T21362-2008
开，机组应能正常运行。
5.3.6自动酸霜
空气源热泵热水机按6.4.7的方法进行融霜试验时，应符合以下要求：安全保护元得件不应动作而停止运行融霜功能正常，融籍彻底，融籍时的融化水应能正常排放；在最初融霜结束后的连续运行中，融霜所需的时间总和市应超过运行周期时闻的20%，两个以上独立制冷循环的机组，各独立循环融籍时间的总和不应超过各独立循环总运转时间的20%.
5.3.7最小负荷工况要求
水源热系热水机应在热源侧果用低温保护，按6.4.8的方法试验时，应符合以下要求：保护装置不充许跳开，热水机不能损坏低温保护功能正带，热源水温度等于或高于充许低温温度时热水机应能正常工作。5.3.8变工况性能
热水机变工况性能温度条件如表1、表2所示。按6.4.9方法进行试验并绘制性能曲线图或表。5.3.9噪声
热水机应进行噪声测量，按6.4.10的规定进行测量，实测最大噪声值应不大于表5的规定值，且不应大于机组明示值，允差十3dB(A)表5噪声限值
哔声限值（压圾》/dB(A)
名义制热量/kw
>20~50
>50~80
>80150
5.4其他要求
不带水
空气源
带水蔡
对于自带水箱的热水机，热水贮存性能（保温及使用）见表6。明示值
表6自带水箱的热水机保温及使用性能试验要求名义密量/L
保温性能
使用性能
放置13h后水钮/℃
激水量/CL/min）
注T，为终止水温度，
5.4.1保温性能
≥(T--6)
接6.6.2.1方法试验时，放置13h后热水的温度应符合表6规定，5.4.2使用性能
按6.6.2.2的方法试验时，放水量同水箱额定容量比值不低于65%5.4.3热水机水箱容量
按6.6.2.3的方法试验时，热水机水箱容量充许偏差为士10%，6
>300~500
6621969912
6试验方法
6.1试验条件
GB/T21362--2008
6.1.1温度条件：空气源式热水机的水温及空气干，湿球温度偏差按表1的规定：水源式热水机的水温偏差按表2的规定。
6.1.2电源条件：热水机应在其铭牌规定的额定电压和额定额率下运行，其偏差不应大于名义值的±1%
6.2试验用收器仪表
6.2.1试验用仪器仪表应经法定计量检险部门检定合格，并在有效期内。6.2.2测量仪表精度：接GB/T10870-2001附录A的规定到量规定如下：
测量仪表的安装和使用按GB/T108.70的规定。a)
b）热水机的空气干，湿球温度按GB/T18430.1规定的机组空气干，湿球温度的测量方法测量。6.3试验的一般要求
热水机所有试验应按铭牌上的额定电压和额定频率进行。6.3.1
被试热水机应按照制造厂的安装规定，使用所提供或推荐使用的附件，工具进行安装。除接规定的方式进行试验所需要的装置和仅器的连接外，对热水机不应进行更改和调整。6.3.3
必要时，试验机组可按制造厂的规定拍真空和充注制冷剂，6.3.4
空气源热票热水机的环境应充分宽散，热水机附近的风速应减小到充分低的值，以免影响机组6.3.5
的性能。
热水机进行名义制热工况试验时，试验工况各参数的读数差应符合表7的规定。6.3.6
表7制热量试验的读数允差
使用侧进口
空气温度
液体体积流量
读数的平均值对额定工况的销差±1.0
各读数对额定工况的最大储差
热水机进行性能试验时（除名义制热工况外），试验工况各参数的该数允差应符合表8的规定。表 8 性能试验的读数允差
试验工况
最小运行试验
最大运行试验
融箱工况
其他试验
空气蕴度
空气温度
空气湿度
空气湿度
测盘参效
韧始水湿
腾止水温
单位为
读数与规定值的最大允许偏差
GB/T213622008
6.4气密性和液压试验
6.4.1气密性试验
热水机制热系统在正带的制冷剂充注量下，不通电置于环境温度为16℃~35℃的室内用灵敏度为1X10-*Pa·m/s（泄漏量为7.5g/a）的检循仪进行检验，应符合5.3.1的规定。6.4.2液压试验
6.4.2.1热水机使用侧在1.25倍设计压力下，按JB/T4750中液压试验方法进行检验，成符合5.3.2.1的规定。
6.4.2.2往承压式水箱内充人洁净水并保证1.25借设计压力，观察各部位及接头处，应符合5.3.2.2的规定。
6.4.3电气控制设备试验
热水机在接近名义制热工况条件下连续运行，检查电气控制设备和保护器件，应符合5.1.11的规定。
6.4.4热水机名支工况性能试验
6.4.4.1制热量试验
在表1、表2规定的名义工况和6.1.2规定的电源条件下，用附录B的方法测定热水机的制热量，辅助电加热不应打开
6.4.4.2制热消耗功率试验
按附录B的方法测定制热量的同时，测定热水机运行时所消耗的总功率，6.4.4.3辅助电加热式热水机电加热器试验辅助电加热式热水机按6.4.4.1进行热系制热量试验时，待终止水温度达到制造厂规定的温度后，给辅助电加热器通电，我训定消能的电功率，应符合5.33.的规定，6.4.4.4水侧压力损失试验
水侧压力损失按GB/T18430.1规定的机组水侧压力损失的测量方法测定，测得使用侧和热源创的压力摄失应符合5.3.3.5的规定。6.4.5最大负荷工况试验
6.4.5.1一次加热式热水机
在额定额率下，试验电压分别为额定电压的90%和110%，按表1、表2规定的制热最大负荷工况运行，在达到稳定后，连续运行1h：然后停机3min（此间电压上升不超过3%），再启动运行1h。6.4.5.2循环加热式热水机
在额定额率下，试验电压分别为额定电压的90%和110%，按表1.表2规定的制热最大负荷工况和试验水量运行，在热水机使用侧水箱温度达到本工况整止水温度后停机。停机10min后（此间电压上升不超过3%，同时调节使用制水箱温度达到本工说初始水温度）再启动运行至整止水温度后停机，6.4.6低温工况试验
6.4.6.1一次加热式热水机
空气源热泵热水机在额定电压和额定题率下，按表1规定的制热低温工况运行6h，应符合5.3.5的规定。
6.4.6.2循环加热式热水机
空气源热票热水机在额定频率、额定电压下，按表1规定的制热低温工况和试验水量运行，在热水机使用侧水箱温度达到本工况终止水温度后机，停机10min后（此间电压上升不超过3%，同时调节使用侧水箱温度达到本工况初始水温度，再启动运行至终止水度后停机，6.4.7自动融霜试验
6.4.7.1一次加热式热水机
空气源热泵热水机在额定题率、额定电压下，按表1或表3的融霜工况，连续进行热泵制热，最初的8
融霜周期结束后，再继续运行3h，6.4.7.2循环加热式热水机
GB/T 21362-2008
空气源热泵热水机在额定频率，额定电压下，按表1或表3规定的融霜工况和试验水量运行，在热水机热源侧水箱温度达到本工况终止水温度后停机。6.4.8最小负工况试验
6.4.8.1一次加热式热水机
水源热泵热水机在题定频率、额定电压下按表2规定的最小运行制热工况运行，热水机应能连续运行至少30min
6.4.8.2循环加热式热水机
水源热系热水机在额定频率、额定电压下，按表2规定的制热低温工况和试险水量运行，在热水机热源侧水箱温度达到本工况整止水温度后停机。6.4.9变工况试验
在表1、表2某一条件改变时，其他条件按名义工况时的流量和温度条件进行试验，测定其制热量以及对应的消耗功率。该试验应包括表1.表2中相应的工况温度条件点，将试验结果绘制成曲线图或表格，每条曲线或表格应不少于4个测量点的值，6.4.10噪声试验
热水机在额定电压，额定颗率下，在接近名义工况·按JB/T4330—1999中附录D的方法测量机组的噪声。
6.4.11电镀件耐盐雾性试验
热水机的电镀件应按GB/T2423.17进行盐等试验，试验周期24h。试验前，电镀件表面清洗除油，试验后，用清水冲掉残留在表面上的盐分，检查电镀件脑蚀情况，其结果符合5.1.14规定。6.4.12涂装件涂层附署力试验
热水机的涂装件应按GB1720进行附着力试验，其附者力应符合5.1.15的规定。6.5安全性能试验
热水机的安全性能试验按JB8654的有关规定进行。6.6热水贮存性能试验
6.6.1试验条件
环境温度为20℃士5℃：
b）供水温度为15℃士5℃，
贮水取热水的流量按表心
d）取热水配管使用全长为1.5m~2m的耐势性合成树脂管或者橡胶管，不作保温e）测定时的大气为不受风影响的状态。6.6.2试验方法
保温性能试验
水箱加满水，将热水机的终止加热温度整定到55C士3C，连续开机至调温器发生动作后，切断电源和水源，保持自然状放置13h，测量得到水箱内的平均水温应符合表6要求，6.6.2.2使用性能试验
水箱加满水，将热水机的整止加热温度整定到55C土3℃，连续开机至调温器发生动作后，切断电源。按表6的效水流量要求，测量放水降至比最高水温低10C时的效水容量，该容量同热水机额定容量的比值应符合5.4.2要求
6.6.2.3热水机水箱客量试脸
将水装满水箱后（带水位开关的水箱，以水位开关动作时的容量作为最大容量），在其排水口接上流量表，从排水口排水，排水完后读取数据，此值应符合5.4.3的要求。9
GB/T21362-2008
7检验规则
7.1检验类别
热水机的检验分出厂检验，抽样检验和型式检验三类。7.2出厂检验
每台热水机均应傲出厂检验，检验项目、要求和试验方法按表9规定。7.3抽样检验
7.3.1热水机应从出厂检验合格的产品中拖样，检验项目和试验方法应按表9的规定，7.3.2抽样方法接GB/T2828.1进行，遥批检验的抽检项目、批量抽样方案、检查水平及合格质量水平等由制造厂质量检验部门白行决定。7.4型式检验
下列情况之一的应做型式检验，检验项目、要求和试验方法获表9的规定试制新产品
间隔一年以上再生产时，
连续生产中的产品，每年不少于一次！当产品在设计、工艺和材料等有重大改变时；出厂检验结果与上次型式检验有较大差异时。型式检验运行时如有故障，在故障排除后应重新试验。7.4.2
表9出厂、抽样和型式检验的项目、要求和试验方法序号
稳验项目
一股检责
标志和安全标识
戏润电流
电气强度
接地电阻
防能电保护
气密性试险
液压试验
电气控制设器
制热消耗功率
制热性能系数
辅助电加超式装水机
电加热器试验
水侧压力抵失
最大负荷工况
低疆工况
出厂检验bzxZ.net
抽样检验
型式检验
5.3. 3. 4
试验方法
6. 4. 4.1.6. 4.4.2
