【国家标准(GB)】 低压开关设备和控制设备 固定式消防泵驱动器的控制器

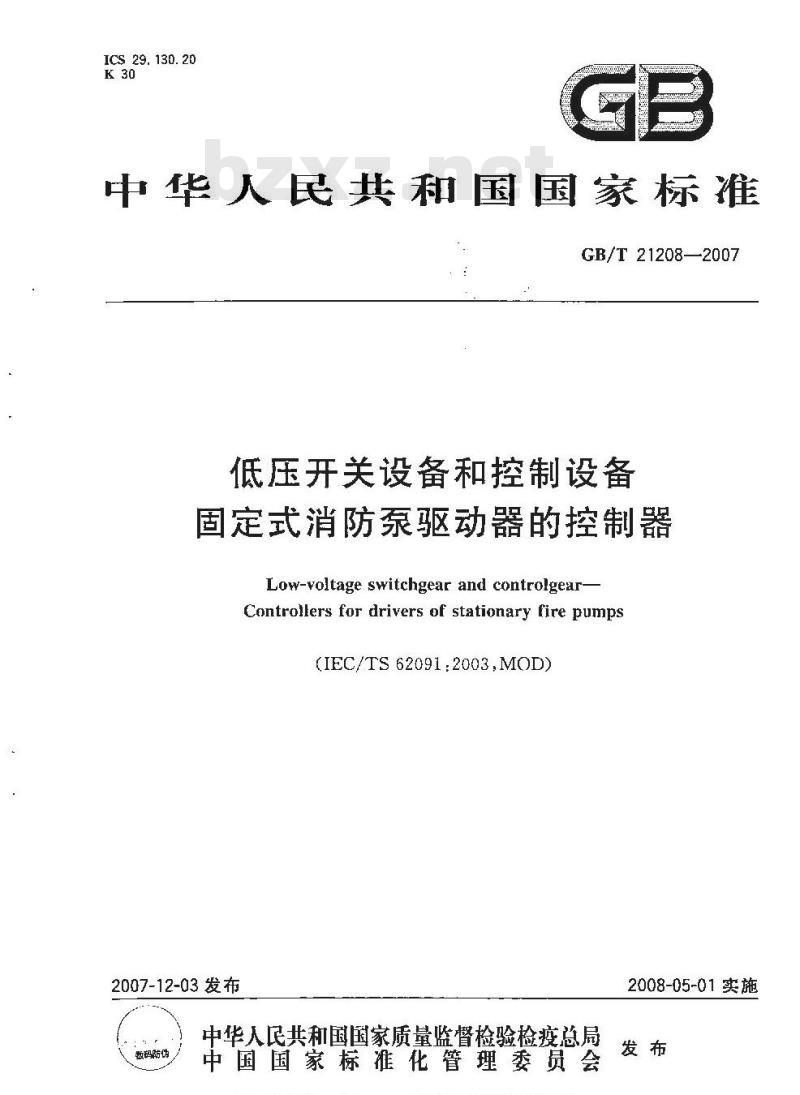

ICS29.130.20
中华人民共和国国家标准
GB/T21208—2007
低压开关设备和控制设备
固定式消防泵驱动器的控制器
Low-voltage switchgear and controlgear-Controllers for drivers of stationary fire pumps(IEC/TS 62091:2003.MOD)
2007-12-03发布
中华入民共和国国家质量监督检验检疫总局数码防伪
中国国家标准化管理委员会
2008-05-01实施

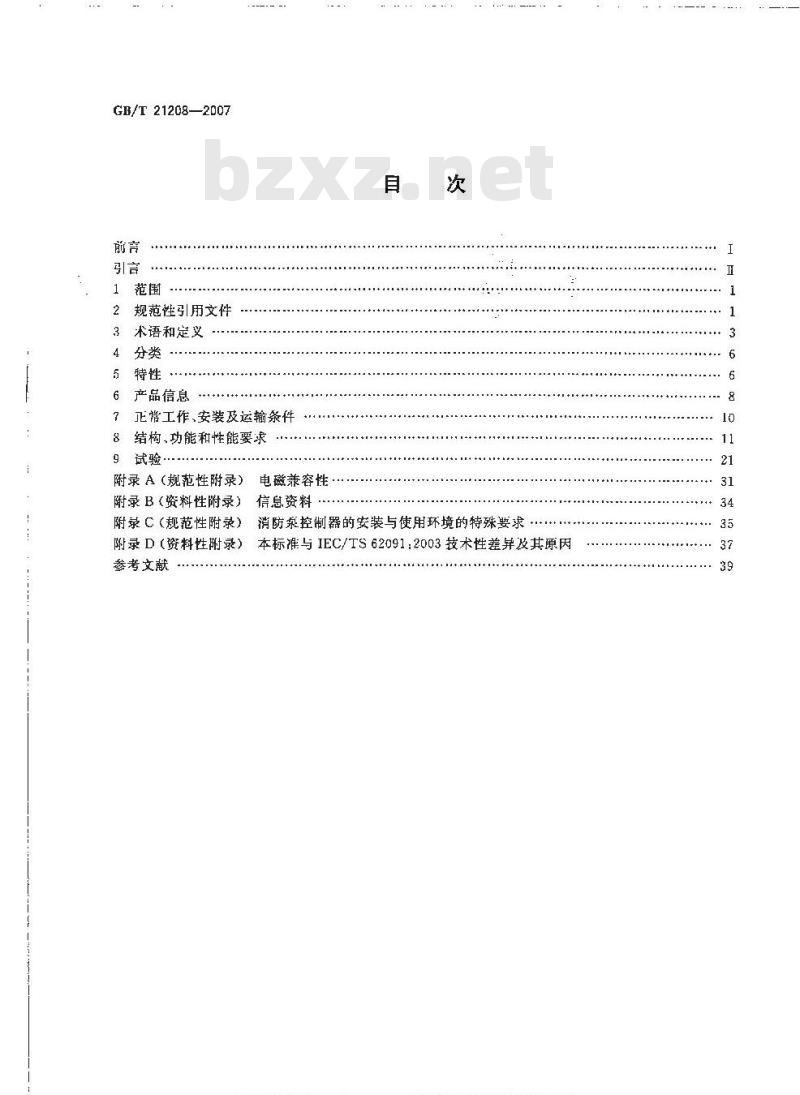

GB/T 21208—2007
1范围
2规范性引用文件
3术语和定义
产品信息
7正常工作、安装及运输条件
8结构、功能和性能要求
9试验··
附录A（规范性附录）
附录 B（资料性附录）
电磁兼容性
信息资料
消防录控制器的安装与使用环境的特殊要求附录℃（规范性附录）
本标准与IEC/TS 62091:2003技术性差异及其原因附录 D(资料性附录)
参考文献
器”。
GB/T 21208—2007

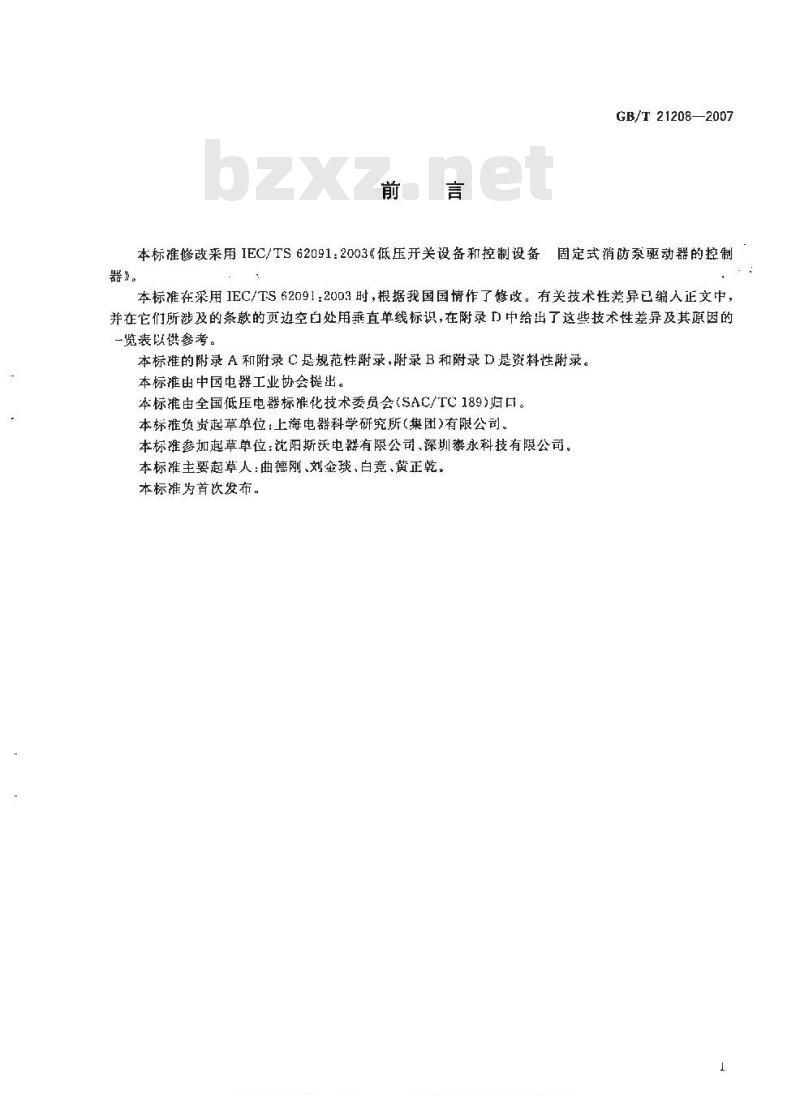

本标准修改采用IEC/TS62091：2003低压开关设备和控制设备：固定式消防泵驱动器的控制本标准在采用IEC/TS62091：2003时，根据我国国情作了修改。有关技术性差异已编入正文中，并在它们所涉及的条款的页边空白处用直单线标识，在附录D中给出了这些技术性差异及其原因的一览表以供参考。
本标雅的附录A和附录C是规范性附录，附录B和附录D是资料性附录。本标准出中国电器工业协会提出。本标准由全国低压电器标准化技术委员会（SAC/TC189)归口。本标准负贵起草单位：上海电器科学研究所(集团)有限公司。本标准参加起草单位：沈阳斯沃电器有限公司、深圳泰永科技有限公司。本标准主要起草人：曲德刚、刘金琰、白竞、黄正乾。本标准为首次发布。
GB/T 21208—2007

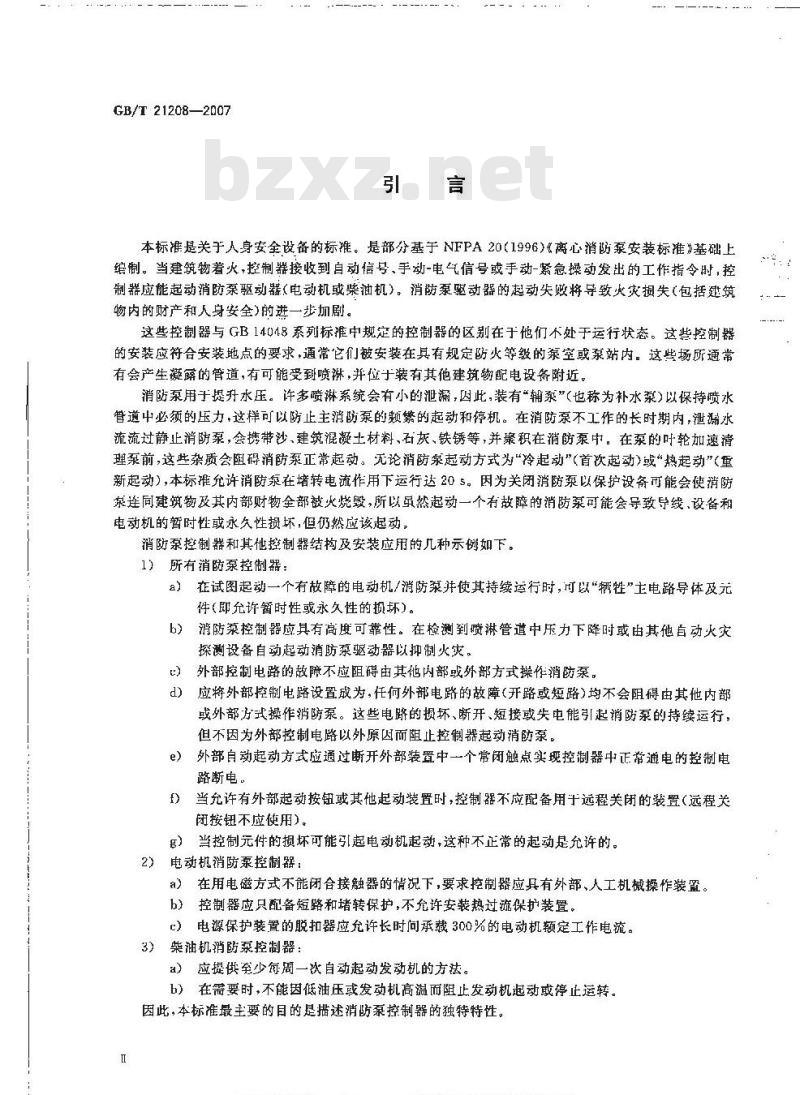

本标准是关于人身安全设备的标准。是部分基于NFPA20（1996）《离心消防泵安装标准》基础上编制。当建筑物着火，控制器接收到自动信号、手动-电气信号或手动-紧急操动发出的工作指令时，控制器应能起动消防泵驱动器（电动机或柴油机）。消防泵驱动器的起动失败将导致火灾损失（包括建筑物内的财产和人身安全)的进一步加剧。这些控制器与GB14048系列标推中规定的控制器的区别在于他们不处于运行状态。这些控制器的安装应符合安装地点的要求，通常它们被安装在具有规定防火等级的泵空或泵站内。这些场所通常有会产生露的管道，有可能受到喷淋，并位于装有其他建筑物配电设备附近。消防泵用于提升水压。许多喷淋系统会有小的泄溺，因此，装有\辅”（也称为补水）以保持喷水管道中必须的压力，这样可以防止主消防泵的题繁的起动和停机。在消防泵不工作的长时期内，泄漏水流流过静止消防泵，会携带沙，建筑混凝土材料、石灰、铁锈等，并聚积在消防泵中。在泵的叶轮加速清理泵前，这些杂质会阻碍消防泵正常起动。无论消防录起动方式为“冷起动”（首次起动）或“热起动”（重新起动），本标准允许消防泵在堵转电流作用下运行达205。因为关闭消防泵以保护设备可能会使消防录连同建筑物及其内部财物全部被火烧毁，所以虽然起动一个有故障的消防泵可能会导致导线、设备和电动机的暂时性或永久性损坏，仍然应该起动：消防泵控制器和其他控制器结构及安装应用的几种示例如下。1）所有消防泵控制器；
在试图起动一个有故障的电动机/消防菜并使其持续运行时，可以“辆牲”主电路导体及元a
件（即允许暂时性或永久性的损坏）。消防泵控制器应具有高度可靠性。在检测到喷淋管道中乐力下降时或由其他自动火灾b)
探测设备自动起动消防泵驱动器以抑制火灾。外部控制电路的故障不应阻碍由其他内部或外部方式操作消防泵。d）应将外部控制电路设置戒为，任何外部电路的故障（开路或短路)均不会阻得由其他内部或外部方式操作消防泵。这些电路的损坏、断开、短接或失电能引起消防泵的持续运行，但不因为外部控制电路以外原凶面阻止控制器起动消防泵。外部自动起动方式应通过断开外部装置中一个常闭触点实现控制器中正常通电的控制电e)
路断电。
当允许有外部起动按钮或其他起动装置时，控制器不应配备用于远程关闭的装置（远程关f
闭按钮不应使用）。
g】当控制元件的损坏可能引起电动机起动，这种不正常的起动是允许的。23
电动批消防泵控制器：
a）在用电磁方式不能闭合接触器的情况下，要求挖制器应具有外部、人工机械操作装置。b）控制器应只配备短路和堵转保护，不允许安装热过流保护装置。c）电源保护装置的脱扣器应允许长时问承裁300%的电动机额定工作电流。柴油机消防泵控制器
a）应提供至少每周一次自动起动发动机的方法。b）在需要时，不能因低油压或发动机高温而阻止发动机起动或停止运转。因此，本标准最主要的目的是描述消防泵控制器的独特特性。1范围

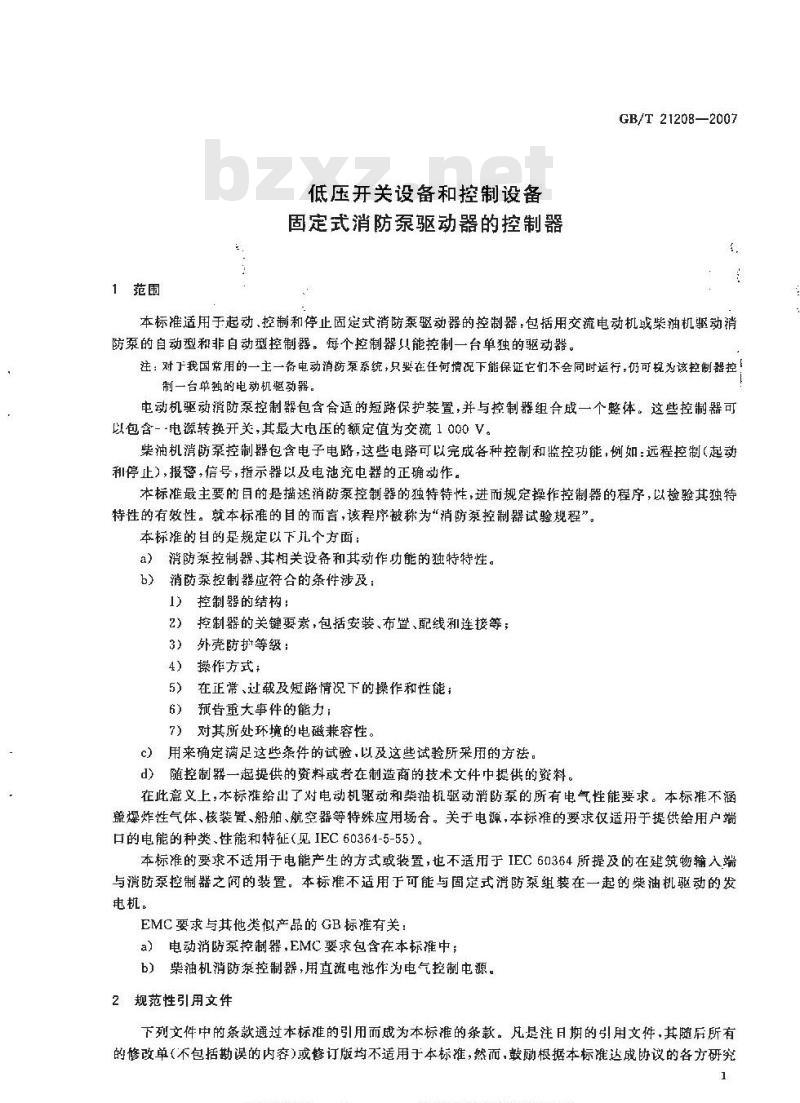

低压开关设备和控制设备
固定式消防泵驱动器的控制器
GB/T 21208—2007
本标准适用于起动、控制和停止固定式消防泵驱动器的控制器，包括用交流电动机或柴油机驱动消防泵的自动型和非自动型控制器。每个控制器只能控制一台单独的驱动器。注：对于我国常用的一主一备电动消防泵系统，只要在任何情况下能保证它们不会同时运行，仍可规为该控制器控制一台单独的电动机驱动器。
电动机驱动消防泵控制器包含合适的短路保护装置，并与控制器组合一个整体。这些控制器可以包含-电源转换开关，其最大电压的额定值为交流1000 V。柴油机消防泵控制器包含电子电路，这些电路可以完成各种控制和监控功能，例如：远程控制（起动和停止），报警，信号，指示器以及电池充电器的正确动作。本标准最主要的目的是描述消防泵控制器的独特特性，进而规定操作控制器的程序，以检验其独特特性的有效性。就本标准的目的而言，该程序被称为“消防泵控制器试验规程”。本标推的自的规定以下儿个方面：a）消防泵控制器、其相关设备和其动作功能的独特特性。b）消防泵控制器应符合的条件涉及：1）控制器的结构；
2）控制器的关键要素，包括安装、布置、配线和连接等；3）外壳防护等级；
操作方式：
在正常、过载及短路情说下的操作和性能；5）
预告重大事件的能力；
7）对其所处环境的电磁兼容性。c）用来确定满足这些条件的试验，以及这些试验所采用的方法。d）随控制器一起提供的资料或者在制造商的技术文件中提供的资料。在此意义上，本标准给山了对电动机驱动和柴油机驱动消防泵的所有电气性能要求。本标准不涵盖爆炸性气体、核装置、船舶、航空器等特殊应用场合。关于电源，本标准的要求仅适用于提供给用户端口的电能的种类、性能和特征（见IEC60354-5-55）。本标准的要求不适用于电能产生的方式或装置，也不适用于IEC6D364所提及的在建筑物输入端与消防泵控制器之阅的装置。本标准不适用于可能与固定式消防泵组装在一起的柴油机驱动的发电机。
EMC要求与其他类似产品的GB标准有关：a）电动消防泵控制器，EMC要求包含在本标准中：b）柴油机消防泵控制器，用直流电池作为电气控制电源。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标谁的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究1
-GB/T 21208—2007
是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB4208—1993外充防护等级（1P代码)(cqVIEC60529：1989）GB4824一2004工业、科学、医疗（ISM)射频设备电磁骚扰特性限值和测量方法（CISPR11：2003,IDT)
GB/T5169.16—2002.电工电子产品着火危险试验第16部分：50W水平与垂直火焰试验方法(IEC60695-11-10:1999IDT)
GB6245—2006消防泵(NFDA.20-2003,1I.448-[994,uI1247—1995等，NEQ）GB7251.1-—2005＇低压成套开关设备和控制设备第1部分：对型式试验和部分型式试验成套设备的要求(IEC 60439-1：1999,IDT)GB/T11020—2005固体非金属材料暴露在火焰源时的燃烧性试验方法清单（IEC60707:1999，[DT)
GB14048.1—2006低压开关设备和控制设备第1部分：总则（1EC60947-1:2001，MOD）GB14048.2—2001低压开关设备和控制设备1低压断路器(1EC60947-2:1995,IDT)CGB14018.3—2002低压开关设备和控制设备第3部分：开关、隔离器.隔离开关及熔断器组合电器(IEC60917-3：2001,IDT)
GB14018.4-2003低压开关设备和控制设备机电式接触器和电动机起动器（IFC60947-4-1:2000,IDT)
GB/T14048.11一2002低压开关设备和控制设备第6部分：多功能电器第1篇：自动转换开关电器(IEC 60947-6-1:1998,IDT)GB16806—1997消防联动控制设备通用技术条件GB16895（所有部分）建筑物电气装骨（idtIEC60364（所有部分））GB16895.20—2003建筑物电气装置第5部分：电气设备的选择和安装第55章：其他设备第551节：低压发电设备(IEC60364-5-551：1994IDT)GB17625.1—2003电磁兼容限值谐波电流发射限值（设备每相输人电流≤16A)(IEC 61000-3-2:2001,IDT)
GR17625.2电磁兼容限值对每相额定电流≤16A比无条件接入的设备在公用低压供电系统中产生的电压变化、电压波动和闪烁限值（GB17625.2—2007,JEC61000-3-3：2005,IDT)GB/T17626.2电磁兼容试验和测量技术静电放电抗扰度试验（GB/T17626.2—2006，TEC61000-4-2.2001,1D1)
GB/I 17626.3电磁兼容试验和测量技术辐射、射频,电磁场抗扰度试验(GB/T17626.3-2006,IEC 61000-4-3:2002,IDT)GB/T17626.4--1998电磁兼容试验租测量技术电快速瞬变脉冲群抗扰度试验（idtIEC61000-4-4:1995)
GB/T 17626.5—1999
试验和测量技术浪涌抗扰度试验(idt1EC61000-4-5,1995)电磁兼容
GB/T 17626,6—1998
电磁兼容试验和测量技术射频场感应的传导骚扰抗扰度（idt IEC61000-4-6:1996)
GB/T 17626. 8
电磁兼容试验和测量技术工频磁场抗扰度试验（GB/T17626.8—2006,IEC61000-4-8:2001,IDT)
GB/T17626.11--1999电磁兼容武验和测技术电压誓降、短时中断和电压变化的抗扰度试验(idt EC 61000-4-11:1994)GB17799.3--2001电磁兼容通用标准居住、商业和轻工业环境中的发射标准（IEC61000-6-3.1996,JDT)
1EC60364-5-552001和修正件1:2001建筑物电气装置第5-55部分：电气设备的选择和安装2
-其他设备
IEC60529：1989和修正件1：1999外壳防护等级（1P代码）GB/T 21208—2007
IEC60947-2：1995修正件1:1997，修正件2:2001低乐开关设备和控制设备第2部分断路器TEC61000-4-4修正件1:2000，修正件2：2001电磁兼容试验利和测量技术电快速瞬变脉冲群抗扰度试验
IEC61000-4-5修正件1:2000电磁兼容试验和测量技术浪涌抗扰度试验IEC6100:4-6修正件1:2000电磁兼容试验和测量技术射频场感应的传导疆扰抗扰度：：电磁兼容试验和测量技术电压暂降、短时中断和电压变化的1EC 61000-4-11修正件1:2000
抗扰度试验
IEC61000-4-13：2000电磁兼容试验和测量技术交流电源端口谐波、谐间波及电网信号的抗扰度试验
3术语和定义
就本标准用途而言,GB14048,1一2006中的术语和定义与下列术语和定义适用。3.1
自动控制 automatic control
无需人工介入的操作控制。
自动转换开关电器automatictransfer switchingequipment自动电源转换开关automaticpowertransferswitch包括转换并关电器和其他所必要器件用于监测电源线路，将一个或多个负载从一个电源转换到一个电源能自行动作的电器。
控制器cantraller
一纽封闭的电器组合，以某些预定的方式控制电源传输给所连接的电器。3.4
柴油机消防泵控制器diesel enginefirepump controller用以控制柴油机驱动的消防泵控制器。3.5
柴油机泡沫泵控制器diesel engine foam pump controllcr用以控制柴油机驱动浓缩泡沫泵的控制器。3.6
断开装置disconnectingmeans
在负载条件下，用于将电路导线从电源切断的器件，一组器件或其他装置（创如：消防泵控制器中的电源保护器）。
驱动器driver
驱动消防泵的电动机或柴油机。3.8
电动消防泵控制器
electric fire pump controller用以控制电动机驱动消防泵的控制器。-mGB/T 21208--2007
电动泡沫泵控制器electricfoampumpcontroller用以控制电动机驱动浓缩泡沫泵的控制器。3.10
电磁兼容性EMC
设备或系统在其自身的电磁环境中，能正常工作而不对该环境中的其他事物造成不能承受的电磁骚扰的能力。（IEV161-01-07）3.11
电磁骚扰electrormagnetic disturhance可能降低器件、设备或系统的性能，也可能对带电或不带电的物质产生不利影的任何电磁现象。(IEV 161-01-05)
注：电磁骚扰可能是电磁噪声、无用信号或传播介质自身的变化，3.12
电磁环境electromaguctic cnvironment存在于给定环境以内的所有电磁现象的总和。（IEV161-01-01）注：一股而，电盛环境随时间而变，其描述可能据要用到统计学的方法。3.13
(电磁）发射
enmissiontelectromagnetic)
电源电磁能的发射现象。（1EV161-01-08）3. 14
（对强扰的）抗扰度immunitytondisturbance）某-电器,设备或系统在电磁骚扰的情况下准确完成其功能的能力。（IEV161-01-20）3.15
外部可操作externallyoperable不需移开盖子或打开外壳就能进行操作。3.16
消防泵firepump
为建筑物的灭火系统提供规定压力和规定水流速率的泵。3. 17
消防泵控制器试验规程
fire pomp controller test protocol操动消防泵控制器以便验证其符合本标准要求的程序。3.18
泡沫泵foampump
为建筑物的水灭火系统的系统比例混合器提供规定速率淤缩泡沫的泵。3. 19
泡沫泵控制器foampumpcontroller在扑灭火炙过程中使用的控制浓缩泡沫泵的控制器。3.20
锁定功能luckout feature
防止自动控制器响应于起动信号的外部操作方式，-3.21
手动电源转换开关
niaaual power transfer switch直接用人力操作的，将一个或多个负载从一个电源转换到另一个电源的开关。3.22
non-automatic contral
非自动控制
用人工干预的操作控制。
过电流uver-current
超过额定电流的电流。
注：本标准中过电流保护只包括电动机堵转和短路保护。3.24
电源保护电器power-protectordeviceGB/T 21208--2007
带有堵转和瞬时脱扣保护的开关电器，脱扣以后不使用工具或更换部件即能立即从外部复位，并不影响脱扣特性。
泵单元pumpiagunit
泵、驱动器和控制器。
住宅消防泵控制器residential firepumpcontroller用于控制电动机驱动的宅消防泵的控制器。注：住宅消防案主要适用于一个或二个家庭单元的民用住所。3.27
维护用开关电器service equipment位于建筑物或其他构筑物或其他特定区域的电源导线入口处，作为电源控制和切断电源装置的必需设备。通常由断路器或开关和熔断器及其组合电器组成。3.28
隔离开关switch-disconnector
处于断开位置时符合履离器规定的满离要求的开关。[1EV 441-14-12]
系统比例混合器systemproportioner以一定比例将浓缩泡沫引入到灭火水流中的装置或同等的组合装置。3.30
型式试验设备type -tested device符合已确定型式，由几个部分（元件、电器和装置）构成的单元，能重复典型设备（该典型设备经验证已符合指定的标准)的结构租性能特征的设备。5
GB/T 21208-—2007
4分类
4.1电动消防泵控制器
4.1. 1自动电动消防泵控制器
4.1.1.1压力驱动型
通过检测水压下降而起动电动机。4.1.1.2非压力驱动型
不通过检测水压下降，而通过例如喷淋阀、流量开关或火荧探测器而起动电动机。4.1.2非自动型电动消防泵控制器通过手动电气装置（例如按钮）或手动机械方式（例如紧急运行机械控制，见8.5.1.2)起动电动机。4.1.3有/无电源转换开关电动消防泵控制器可以提供一至两个电源的控制器。4.1.4全压/降压起动电动消防泵控制器控制器可用于直接在线起动(全压)或降低电动机冲击电流的起动(降压）。4.2住宅消防泵控制器(只由一个电动机驱动)控制器可用于单泵或效泵的配置。4.3柴油机消防泵控制器
4. 3. 1 压力驱动型
通过检测水压下降而起动发动机。4.3.2非压力驱动型
不通过检测水压下降：而通过例如喷淋阀、流量开关或火爽探测设备而起动发动机。4.4泡沫泵控制器（通过电动机或柴油机驱动）用于浓缩泡沫泵独特要求的电动消防泵控制器或特殊的柴油机消防泵控制器。5特性
5.1电气参数
5.1.1额定工作电压(U.)
消防泵控制器的额定工作电压是与额定工作电流有关的电压值。该电压值决定设备的应用，并与应试验有关
5. 1. 2额定工作电流(I.)或额定工作功率电动消防泵控制器的额定工作电流值悬由驱动消防泵的电动机的额定工作电流值决定的。柴油机消防泵控制器的额定工作交流输人电流是由控制器内部的电池充电器电源的最太换载电流决定的，对于直接通断单台电动机的控制器，最大额定工作电流标志可用与控制器相连的电动机的额定工作电压下的最大额定输出功率代替（或补充）。5.2各种特性的重要性级别
5.2.1总则
不同特性的重要性级别分为：A优先级和B优先级，A优先级功能应高于B优先级。5.2.2A优先级功能
在规定的情说下，A优先级的操作可以取代正常的操作。例如：非自动控制是优先级别最高的操作。根据定义，非自动操作的特征在于人工干预。在所有灭火的操作中，运用人工于预手段取代其他功能的优先级别是最高的。符合这一优先权的要求见 8. 3.8. 5 和 8. 8. 1。6
5.2.3B优先级功能
在规定的情说下,B优先级的操作是受约束的或从履的。GB/T 21208-—2007
例如：自动控制是一种无需人工下预的自发性动作。因此，所有形式的白动控制均从属于任何形式的经过慎重考虑的人工干预。
符合这一从属要求的规定见8.3、8.5和18.8.1。5.3电动消防泵控制器
5.3.1基本功能
电动消防泵控制器应具备以下基本功能：a）将电动机连接（或切换）至合适的电源（常用电源、备用电源、第二路公共电网）；b）起动、控制和停止电力驱动电动机的运行；c）提供防止堵转电流和短路电流的过电流保护，d）对系统的运行进行监控，并提供合适的信号和报警；e）应按图 1、图 2 及图 4 进行总体布置。实施这些功能的具体要求见第8章。5.3.2标准设备
电动消防泵控制器应由以下标推器件组成：a）外壳；
b）元件（见8.1)：
c）电涌保护器；
d）压力记录器，如适用；bzxz.net
e）传感器、检测器、监控器、报警和合适的信号设备；型式试验设备。
根据制造商和用户达成协议，控制器可以包含其他可选器件。电动控制器的结构、功能和性能要求见8.6。5.4单相消防泵控制器
单相消防泵控制器是在限定范围使用的(如民用住宅)次级电动消防泵控制器。控制器的结构、功能和性能要求见8.了，注：此条款不排除在具有三相电源的房屋，住宅或其他地方使用三相控制器。5.5柴油机消防泵控制器
5. 5. 1 总则
柴油机是这类消防泵控制器的驱动器，不需要电源主电路的电气功能。5.5.2基本功能
柴油机消防泵控制器应具有以下四个基本功能：a）控制电气装置以起动发动机：b）监控发动机和其他系统状态，如适用，可执行监视功能：c）维持对发动机起动电池的充电；d）起动系统的周测试。
执行这些功能的具体要求见8.8，5,5.3标准设备
柴油电动机消防泵控制器应配有以下标准设备（制造商可与用户协议，控制器可包含其他可选的设备）：
a）带有易碎玻璃面板的、防潮的、可锁定的外壳，允许进行紧急人工起动；b）人工操作的起动发动机的电气驱动器；7
-GB/T 21208—2007
可视的指示器和可听见的报器，d)
起动远程报暂的电气触头；
电池充电器：
压力记录器，如适用；
周试验定时器，包括最小运行定时器。g
其具体的结构、功能和性能要求见8.8。5. 6泡沫泵控制器
该类型的控制器可与电动机驱动系统组合或与柴油机驱动系统组合。所有电动驱动和柴油机驱动系统的相关要求均适用。
与水不同，泡沫的浓度是计量供给的，有其独特的要求。因此有一系列影响其使用的特殊要求，其中包括在灭火操作过程中，浓缩泡沫储备被耗尽。泡沫泵控制器的具体要求见8.6.6和 8.10。5.7消防泵控制器试验规程
消防泵控制器试验规程的要求见9.1。6产品信息
6.1额定值和其他电气特征
6.1.1带或不带消防泵电源转换开关的电动消防泵控制器以下额定值和电气特征适用：
额定工作电压和相数,如果对 IT系统不适用,则有符号()6)
额定工作电流(如果用于特殊电动机上，则为额定工作功率)；r
额定频率或\DC\指示；
额定限制短路电流；
最大传感水压。
柴油机消防泵控制器
以下额定值和电气特征适用：
额定交流工作电压和相数；
额定工作电源电流；
额定频率，
电池电压；
电池类型：
发动机接地极性：
发动机停止方式（燃油电磁阀通电或断电）；最大传感水压。
6. 1.3泡沫泵控制器
6.1.1适用于电动泡沫泵控制器。6.1.2适用于柴油机泡沫泵控制器。6.1.4住宅消防泵控制器
6. 1. 1 适用于住宅消防泵控制器。6.2标志
6.2. 1总则
除GB141048.1- 2006中5.2适用外,要求标志不易拭去且易于识别。注：应考虑到标志在烟雾中也能被迅速识别。8
