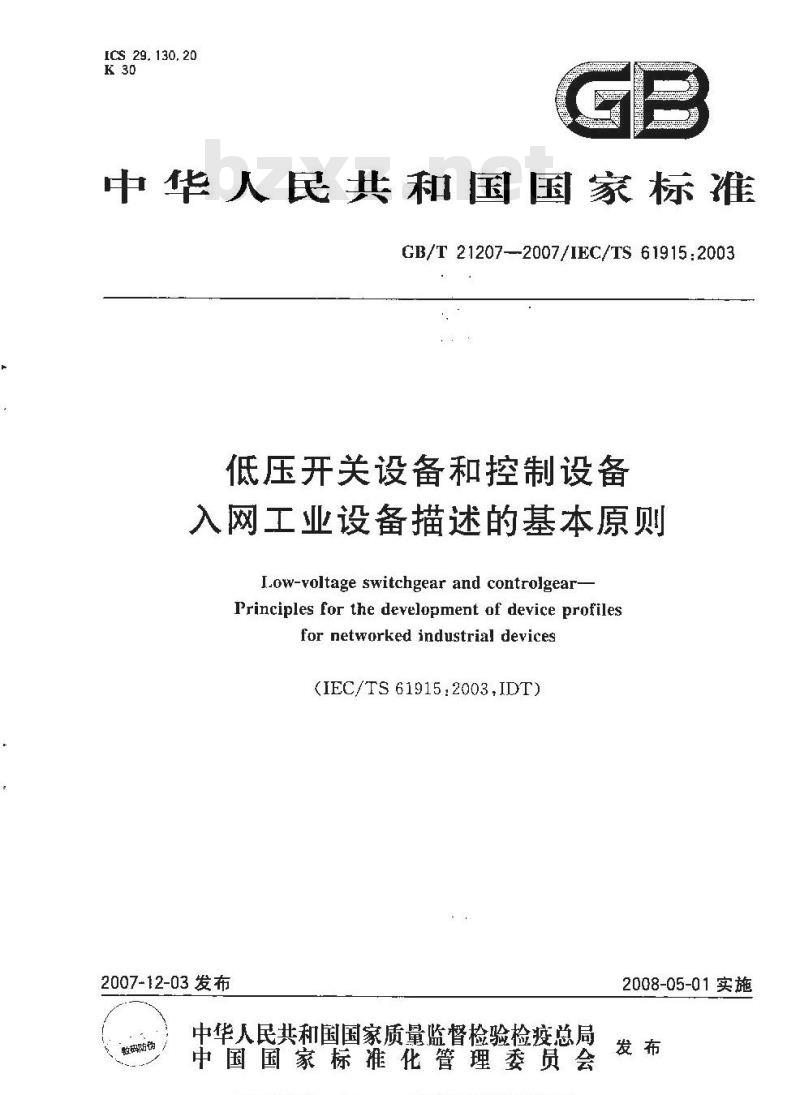

中华人民共和国国家标准
GB/T 21207--2007/IEC/TS 61915:2003低压开关设备和控制设备
入网工业设备描述的基本原则
Low-voltage switchgear and controlgear-Principles for the development of device profilesfor networked industrial devices(IEC/TS61915.2003.IDT)
2007-12-03发布
粒防伪
中华人民共和国国家质量监督检验检疫总局中国国家标化管理委员会
2008-05-01实施

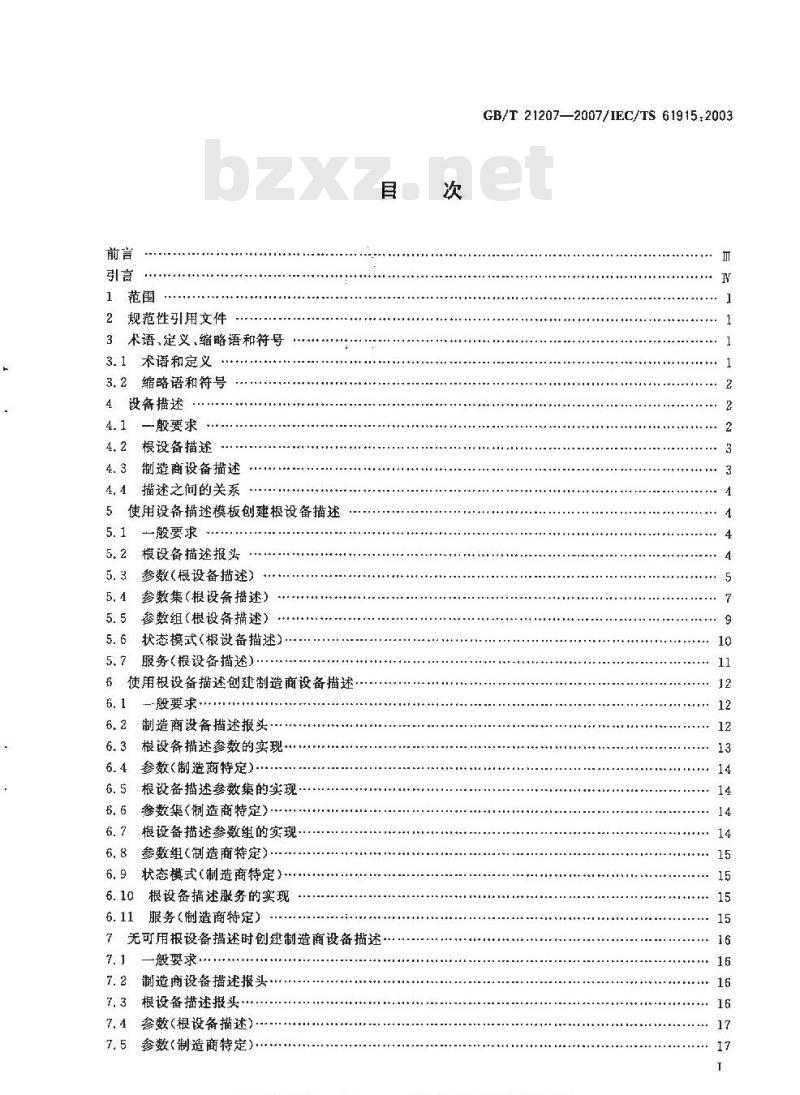

1范围
2 规范性引用文件
3术语、定义、缩略语和符号
3. 1术语和定义
3.2缩略语和符号
4设备描述
4.1—般要求
4.2根设备描述
4.3制造商设备描述
4.4描述之间的关系
5使用设备描述模板创建根设备描述5.1般要求
5.2根设备描述报头
参数（根设备述）
参数集（根设备描述）
参数组（根设备描述）
状态模式（根设备描述）
服务（根设备描述）
使用根设备描述创建制造商设备描述.6.1
一-般要求·
6.2制造商设备描述报头
根设备描述参数的实现
6.4参数（制造商特定）
6.5根设备描述参数集的实现：
参数集（制造商特定）
根设备描述参数组的实现
6.8参数组（制造商特定）·
6.9状态模式（制造商特定)…
6.10根设备描述服务的实现
6.11服务（制造商特定）
7无可用报设备描述时创建制造商设备描述7.1
一般要求
7.2制造商设备描述报头
根设备描述报头
7.4参数(根设备描述)
7.5参数(制造商特定)
GB/T 21207—2007/IEC/TS 61915:20039

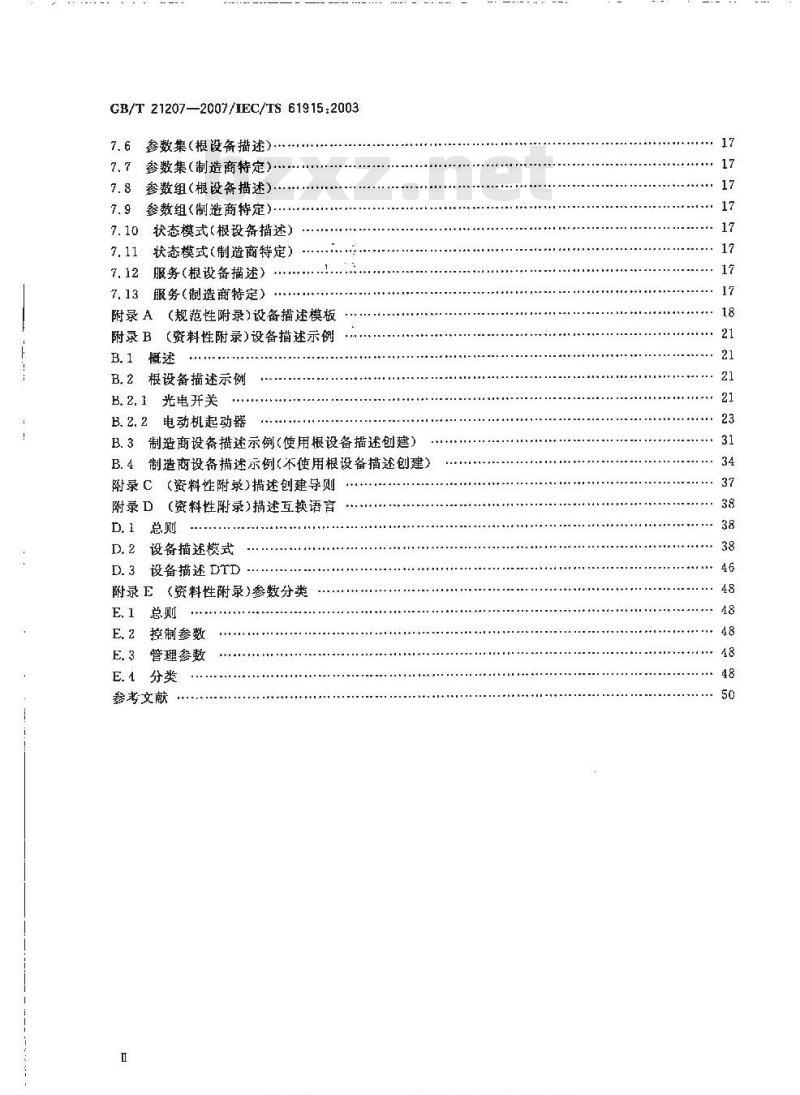

GB/T21207—2007/IEC/TS61915:20037.6参数集（根设备描述）
7.7参数集（制造商特定）…
7.8参数组(根设备描述).
7.9参数组（制造商特定）.
7.10状态模式（根设备描述）
7.11状态模式（制造商特定）…7.12服务（根设备描述）·
7.13服务（制造商特定）
附录A（规范性附录)设备描述模板附录B（资料性附录)设备描述示例B.1概述
B.2根设备描述示例
B.2.1 光电开关
B.2.2电动机起动器
B.3制造商设备播述示例（使用根设备描述创建）B.4制造商设备描述示例（不使用根设备描述创建）附录C（资料性附录)描述创建导则附录 D
(资料性附录)描述互换语言
设备描述模式
设备描述 DTD
附录E（资料性附录)参数分类
控制参数
管理参数
参考文献

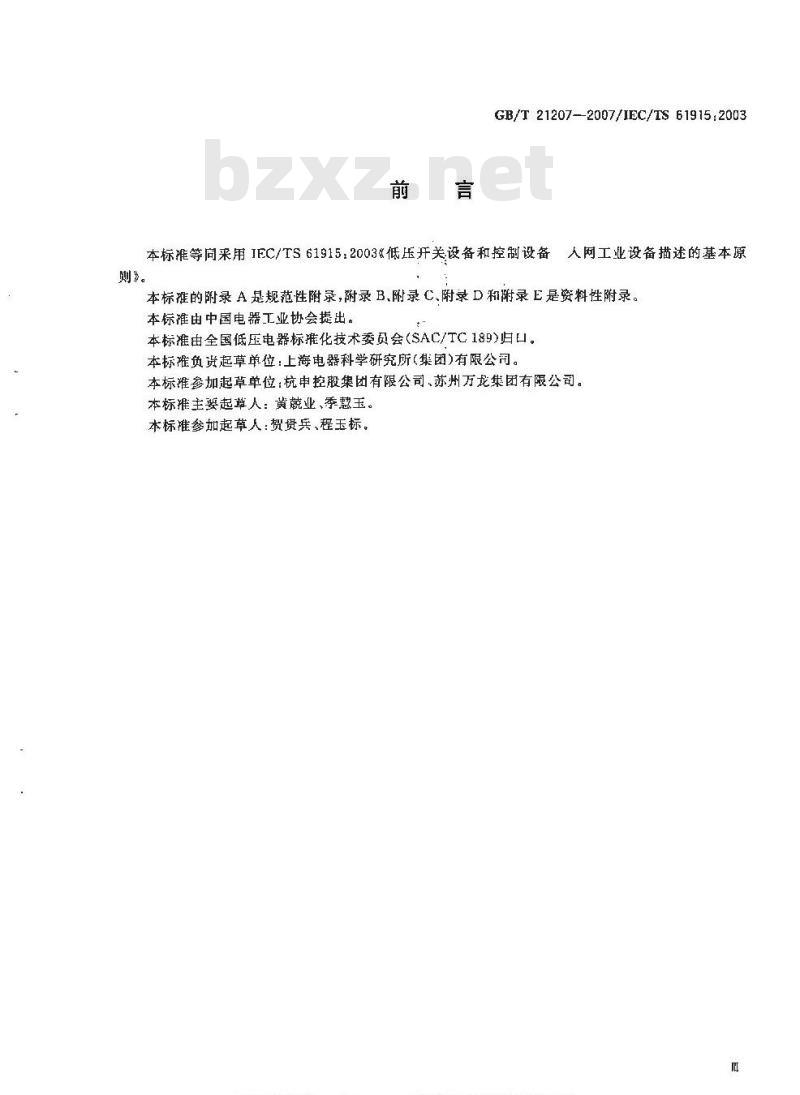

GB/T 21207-2007/IEC/TS 61915:2003本标准等向采用IFC/TS61915.2003《低压开关设备和控制设备人网工业设备描述的基本原
本标准的附录A是规范性附录,附录 B.附录 C、附录 D和附录 E是资料性附录。本标准由中国电器工业协会提出。本标准由全国低压电器标推化技术委员会（SAC/TC189）归口。本标准负资起草单位：上海电器科学研究所（集团)有限公司。本标参加起草单位：杭申控股集团有限公司、苏州万龙集团有限公司。本标推主要起草人：黄巅业、季慧玉。本标雄参加起草人：贺贵兵、程玉标。Ⅲ

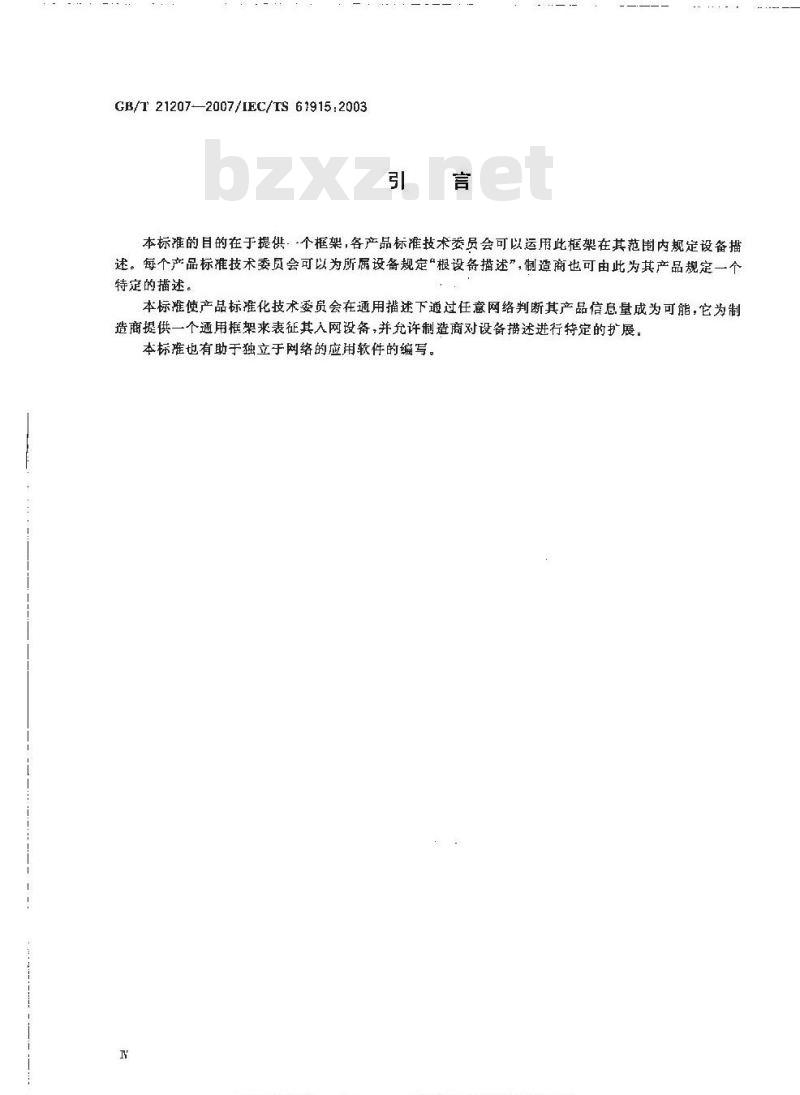

GB/T 21207-—2007/IEC/TS 61915:2003引言
本标准的目的在于提供。个框架，各产品标准技术委员会可以运用此框架在其范围内规定设备描述。每个产品标准技术委员会可以为所属设备规定“根设备播述”，制造商也可由此为其产品规定一个特定的描述。
本标准使产品标准化技术委员会在通用描述下通过任意网络判断其产品信息量成为可能，它为制造商提供一个通用框架来表征其入网设备，并允许制造商对设备措述进行待定的扩展。本标难也有助于独立于网络的应用软件的编写。1范围
GB/T21207—2007/IEC/TS61915:2003低压开关设备和控制设备
入网工业设备描述的基本原则
本标准规定了接入网络工业设备的通用模型框架，并提供了一个形成这种描述的、独立于所用网络的模板。
注1：本标准规定的设备描述格式与按位和字节接人的网设备兼容，各产品标准技术委员会应使用本标准来制定所属产品的根设备描述。注2；制造商或用户组织可应用本标准规定的规则来制定用于其自己组织内的“根设备描述”。产品生产商应使用产品标准技术委员会开发的根设备描述和本标准为创建生产商设备描述所规定的规则来表征和说明其设备。本标准允许生产商对产品标准技术委员会开发的根设备描述进行特定扩展。如果没有合适的根设备描述，制造商可使用本标准规定的规则来开发白已的设备描述。为了便于通过网络工具和应用软件使用描述，本标谁推荐使用描述互换语言来表征设备描述信息。注3：本标准所指设备类型可以是如信号灯、按钮，限位开关等简单设备，也可以兵有多字节信息的复杂设备，如电动机控制器、半导体电动机起动器等。2规范性引用文件
下列文件中的条款道过本标准的引用而成为本标准的条款，凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB3100—1993国际.单位制及其应用（egvISO1000：1992）CB130001一1993信息技术通用多八位编码字符集（UCS)第一部分：体系结构与基本多文种平面（idtISO/IEC10464-1:1993）GB/T15969.3—2005可编程序控制器第3部分：编程语言IEC61131-3：2002,JDT)GB/T17966—2000微处理器系统的二进制浮点运算（idtIEC60599：1989）IEC61131-3：2003可编程序控制器第3部分：编程语言ISO/IEC10646-1:2000信息技术通用多八位编码字符集（UCS）第--部分：体系结构与基本多文种平面
ISO/IECDIS19501-1信息技术统一建模语言（UML）第1部分：规范3术语、定义、缩略语和符号
3.1术语和定义
下列术语和定义适用于本标准。3. 1. 1
设备描述deviceprofile
根据设备的参数、参数集和状态模式从网络的角度来说明设备的数据和性能的表示法。3. 1. 2
设备描述框架（结构）deviceprofileframewark标准中所包含的形成设备描述的规则组。1）即将出版。
GB/T 21207—2007/IEC/TS 61915;20033.1.3
制造商设备描述manufacturer's device profile由制造商规定的设备描述，它包含根设备描述的必备部分和相应的可选部分，还可包括制造商的特定扩展内容，
制造商特定扩展manufeclarer-specific extension包含在特定制造商规定的制造商设备描述中的除根描述的必备和可选部分以外的信息。3.1.5
参数 parameter
表示设备信息的不可分割的数据元素，该设备信息能够通过网络被读取或写人。3.1.6
梦数（汇编）集
parameter assembly
个或多个可被读取或写人设备的参数集合。3. 1. 7
参数组parametergroup
设备中具有相同功能的参数的逻辑集合。注1：参数组可以是嵌套的，即定义-个由其他参数组组成的数组是允许的注2：与参数集不同，参数组不必同时被读取或写入设备，相反地，定义参数组主要是为了把较多参数组织成有意义的数据集合。
root device profile
根设备描述
由必备元紊和可选元索组合的通用设备的设备描述。注：根设备措述由相关产品标准技术委员会规定。3. 1. 9
服务service
设备支持的功能，执行一个特定的动作（如，触发一个命令）。注：实际的实现可以要求满足相关初始条件。3.2缩略语和符号
DTD文件类型定义
ID标识符
M必备
0可选
RW读/写
UML统一建模语言
XML可扩展性标识语言
na不适用
4设备描述
4. 1 -般要求
个设备措述由设备规定的数据（参数、参数集和参数组）和性能（状态模式和服务）组成。当设计2
GB/T 21207—2007/IEC/TS 61915:2003一个白动化应用程序时，设备描述可用于表示一个设备，与网络无关。设备描述应规定从设备接收和/或发送的所有控制和管理信息（见附录E)的格式和内容。附录A规定了设备描述的模板。整个模板是根设备描述和制造商设备描述的基础，除非本标准有其他说明，未用字段应保留空位
往1：如果主模板某些段全部为空位（如用于根设备描述的制造商的报头)，该段可在描述中省略。每个描述应与其他描述保持独立，即一个描述不应包含其他被嵌人的描述（见附录C，描述创建导则）。较简单的设备描述应是较复杂设备描述的参数序列、参数集、参数组、状态模式和服务的子集，而不是这些信息的重新定义。
根设备描述既有书面格式也有电子格式。制造商设备描述有书面格式、独立的电子格式文件或储存于设备自身中。在网络上传递的信息将是由制造商设备描述规定的参数值。应用程序使用从设备或电子文件得到的描述信息来解释与设备交换的参数值。当设备存储了这些描述信息，这些信息也可通过网络从设备中读取。
参数集和参数组应只包含在设备描述中已定义的参数。参数名称和设备状态名称应使用相应产品标准中规定的术语。注 2：附录 D给出了当使用 XML时文件和设备描述转换的推荐语法。4.2根设备播迷
每一类设备的根设翁插述由相关产品标推技术委员会创建。在一个产品大类中，产品标准技术委员会应使用相同的参数来创建所有设备的根设备描述。每个参数值的指定含义在整个大类产品中应是相的。如对于起动/停止位（布尔）参数，值1应总尽表示起动。同样地，对于参数集的位和宇节的顺序也应与其他属于向一产品大类的根设备描述的参数集一致，如在电动机起动器控制集中，动位应与其他类型的电动机起动器的起动位在同一个位置。根设备描述应规定哪些信息交换元素是必备，即对使用该特定根设备描述的所有设备是必需的元紊，哪些元素是可选，即对使用该特定根设备描述的所有设备不是必需的元素。根设备描述不应包含网络特定信息。4.3制造商设备描述
4.3.1—般要求
制造商设备描述既可存储在设备中也可以存储在设备外部。可以规定下列两种制造商设备描述的主要类型，
一一用于类似设备范围内的通用的制造商设备描述（如具有不同性能水平的类似设备类型）。一用于单一设备的制造商设备描述(如一个特定类别的描述）。4.3.2使用根设备描述创建的制造商设备描述制造商设备描述应包含所有根设备描述的必备部分，不得变更。对于由根设备描述规定的每一个可选元素，如果这个元紊确实有用，则制造商应在制造商设备描述中包含它，也不得变更。另外，制造商可以按第6章规定的规则通过下列方式折展根设备描述：规定附加参数;
—规定附加参数集；
规定附加参数组；
一规定根设备描述状态模式中规定的状态的子状态；一一规定与那些在根设备描述的状态模式中规定的状态共存的状态，一规定附加服务。
4.3.3无可用的根设备描述时创建制造商设备描述在没有合适的根设备描述的情况下，制造商可以根据第7章规定的规则来创建制造商设备描述。注：制造商也可以在其他制造商为一系列设备（如由用户组织规定的描述规定的设备描述的基础上对一单独设备3
GB/T 21207—2007/IEC/TS 61915:2003创建一个制造商设备摧述。
4.4描迷之间的关系
图1表示了本标准、根设备描述和制造商设备描述之间的关系。产品标技术委员会
使用模板创建一个根
设备播述（见第5章）
本标准
根设备描述
制造商使用根设备描
述创建一个制造商设
备描述（见第6章）
制造商设备摘述
当没有合适的根设备捕述，制造商便用模板及第7章规定的规则来创建制造商设备描述
图 1本标准和设备描述之间的关系5使用设备描述模板创建根设备描述5.1一般要求
产品标准技术委员会应完成下列相关的设备描述模板(见附录A)部分：根设备描述报头，见5.2；
参数（根设备描述），见5.3；
参数集（根设备描述），见5.4
参数组（根设备描述），见5.5；状态模式（根设备描述），见5.6；服务（根设备描述），见5.7。
当产品标准技术委员会根据设备信息完成了模板，则创建了个根设备摘述。5.2根设备描述报头
5.2.1一般要求
根设备描述报头应包含根设备描述ID，根设备描述版本，报设备描述发行日期和设备说明。5.2.2根设备描述ID
根设备描述ID应分配给每个根设备描述。根设备描述ID的格式应是使用P(SBSN)PN格式的文字串。其中；
P大写字母P;
SB是表示标准类别的文字串，后跟一空格；SN是表示合有根设备描述的标准代号的文件的文字申，文字串可以包含多个破折号或其他标点；
PN是一个由产品标准技术委员会分配的 5 位数的整数(00001-99999),在规定的(SB SN)中是唯一的。
示例：P(GB/T 14048.10)10042
5.2,3根设备描述版本
应为一个报设备描述分配根设备描述版本。版本号用于记录根设备描述的变更。当下列征一情况变化时版本号应发生变化：
参数；
参数集：
参数组：
·“状态模式：
服务。
GB/T 21207-—2007/IEC/TS 61915.2003个根设备描述的初始版本应为001版本。所有版本号为000的版本应裁认为是未出版的根设备描述版本的格式应是使用VAAA格式的文字串,其中：V火写字母V
AAA 是版本编号。
5.2.4根设备描递出版日期
每一个根设备描述应包含一个版本出版日期，根设备描述的出版日期应使用YYYY-MM-DD(一个包含破折号的10字节符串)格式的文字串，其中：YYYY年，
MM 月(01-12);
DD (01-31)。
5.2.5设备说明
设备说明是说明设备类型的文字串，它由产品标准技术委员会规定。5.3参数（根设备描述）
5. 3. 1般要求
根设备描述应包含1个或多个参数。对每一个参数都应按5.3.2~5.3.8的要求给出信息。参数分类的示例在附录E中给出。5.3.2参数名称(必备）
“参数名称段应包含由产品标准技术委员会规定的文字串（最大32个字符）。5.3.3数据类型(必备）
“数据类型\段应包含由产品标准技术委员会从表1列出的有效数据类型中选择的类型名称，注：如果需要使用派生数据类型，优先推荐使用GB/T15969.3—2005中规定的定义和派生数据类型，数据类型“STRING”和“UNICODE\应包括它们的长度，在类型段里用字节表示。示例：STRING10
表1有效数据类型
类型名称
位或布尔
短整数
无符号短整数
单整数，
无符号整数
双整数
尤符号双整数
长整数
定义和范围
用一个0 或一个1表示
8位的位中
16位的位申
32位的位中
64位的位串
—128127
32768-32767
0-65535
211 ~231 — 1
0222 —1
-2~233—1
GB/T 15969. 3--2005
GB/T 15959. 3--2005
GB/T 15969. 3--2005
GB/T 15969. 3—2005
GB/T 15969. 3--2005
GR/T 15969. 3—2005
GB/T 15969. 3—2005
GB/T 15969. 3—2005
GB/T 15969. 3—2005
CB/T 15969. 3—2005
GB/T15969.3—2005
GB/T 15969. 3—2005
GB/T 21207—-2007/IEC/TS 61915:2003类型名称
STRING
UNICODE
5.3.4单位(必备)
无符号长整数
单实数
双实数
字符串
统一的字符编码标准
(采用双字节双字符进行编码）
裘1(续）
定义和范围
0~264-1
GB/T 17966 基础单浮点
充许近似范围—1,2×10-%一
GB/T 17966 基础双滑点
充许近似范画-1.2×10-m~
1. 8×1030g
舞字符占1字节
每字符占2字节
GB/T15969.3—2005
CB/T15969.3-2005
GE/T 15969. 3--2005
GB/T 15969. 3—2005
GB 13000. 1-1993
“单位\段应包含使用在GB3100—1993中（如合适）规定的SI单位来规定参数单位的文宇串。当没有规定单位(如对于计数器)或不需定义(如对于一个布尔数据类型)时，文字申应用na\。5.3.5偏移量和乘数（必备）
“偏移量\和“乘数\段应根据下列公式共同规定如何解释参数值。工程值一(参数值十偏移量)×乘数偏移量和乘数应是浮点数，没有单位。应同时规定一个偏移最和一个乘数。对于非数值的数据类型，“偏移量\和“乘数”段应包含文字串“na”。对于数值的数据类型，如果不需要偏移量，则用“0”值表示偏移最。如果不需娶缩放比例，则用“1\值表示乘数。
示例 1工程单位为℃,值为100 的参数,其偏移量为 0,乘数为 1,则T程值为100 。示例2工程单位为℃，值为100的参数，其偏移量为0,乘数为0.1,则工程值为10.0℃。示例3工程单位为℃，值为100的参数，其偏移量为1000，乘数为1，则工程值为1100℃。示例4工程单位为℃，值为100的参数，其偏移量为1000，乘数为0.1,则工程值为110.0℃。5.3.6范围（必备）
“范围”段应规定偏移量和乘数变更之前的参数数据值的范围极限。范围应规定为最小值后跟省略号(），然后再跟最大值，中间无空格。范围应包括所规定的最小值和最大值。示例 1 工程单位为℃,参数范围为 40---200,其偏移过为 1 000,乘数为 1,则工程值为 1 040 -1 200 。范内共有 161 个参数值,
示例2工程单位为℃,参数范围为40-200,其偏移盘为1000,乘数为0.1,则工程值为104.0℃120.0℃。范围内共有 161 个参数值。
注：以上2个例子的参数值数量相同。参数的范围要比参数的类型更加受到限制，如参数类型可以是USINT(0--255）,但参数范围仅为40..-200
如对范外的特殊值赋予含义，则应在参数的说明段对他们进行规定。当不需要范围(如对于布尔值的数据类型)时，应在\范围\段中插人文字申“na\。5.3.7访间(必备）
“访问”段应规定通过网络可以访问参数的方式。访问的方式为：
R用于从相连设备上可读取的参数，或RW用于从相连设备上可读取并可写入的参数。参数不应规定为只与。
5.3.8要求（必备）
GB/T 21207—2007/IEC/TS 61915:2003根设备描述应规定设备否被要求支持每一个参数，根设备描述的要求段应包含：M用于必备参数，即那些要求设备必须支持的参数；或0用于可选参数。
5.3.9参数说明(可选)
说明段(如使用)应包含参数和/或参数使用的文字说明。本段也可以包含参数值的任何特殊含义的说明，格式为参数值后面为等号（一），后面再跟参数值的含义。在等号的前后都不应有空格。整个字符申应如下列所示用引号引起来。示例：“0一没检测到日标”；
\1一检测到目标\。
5.3.10用于设备标识的推荐参数5.3.10.1一般要求
产品标准技术委员会可在根设备摘述中规定一些用于设备标识的参数。为了使各产品标推技术委员会规定根设备描述之间协调一致，推荐使用下列分条款使用的参数。5.3.10.2根设备描述1D
标识作为制造商设备描述基础的根设备描述（见5.2.2)，推荐类型为STRING24。注：如果不使用根设备描述，则制造商应遵循第7章的规定。5.3.10.3根设备描述版本
标识作为制造商设备描述基础的根设备描述版本（见5.2.3)，推荐类型为STRING4。5.3.10.4制造商ID
标识设备的制造商（见6.2.6）。推荐类型为STRING32。5.3.10.5模式编号
模式标识号码出制造商规定，推荐类型为STRING32。5.3. 10. 6 软件版本
包含在设备内的微处理器的代码的软件或周件的版本标识，由制造商规定，推荐类型为STRING8.
5.3.10.7硬件版本
设备版本标识，不包括微处理器代码，由制造商规定，推荐类型为STRING8。5.3.10.8序列号
标识号或串，由制造商规定和分配，每一个单独的设备或所生产的一批设备的标识是唯一的。推荐类型为 STRING32。
5. 3. 10. 9附加信息
包含制造商规定的任何附加设备信息。推荐类型为STRING64。5.4参数集（根设备描述）
5.4.1一般要求
产品标准技术委员会可以根据5.4.2～5.4.5的规定定义一个或多个参数集。制造商可以决定是否带要支持每一个参数集，即一个根设备摘述内的所有参数集都是可选的（见5. 4. 4)。
一个根设备描述可以包含多个参数集。各个参数可在根设备描述的多个参数集中进行说明。参数集应规定用于交换一个或多个参数的数据结构，并应独立于操作系统和网络技术，参数架能
