【机械行业标准(JB)】 阀门零部件 阀瓣盖和对开圆环

ICS23.060
备案号：23178—2008
中华人民共和国机械行业标准
JB/T1726—2008
代替JB/T1726—1991
JB/T1727—1991
阀门零部件
阀瓣盖和对开圆环
Components of valves Disc nuts and bisect rings2008-02-01发布
2008-07-01实施
中华人民共和国国家发展和改革委员会发布前言
规范性引用文件
3结构形式
4技术要求.
图1阀瓣盖结构形式
图2对开圆环结构形式
表．阀瓣盖的尺寸
表2对开圆环的尺寸。
表3材料.
TKAONTKACa
JB/T1726—2008

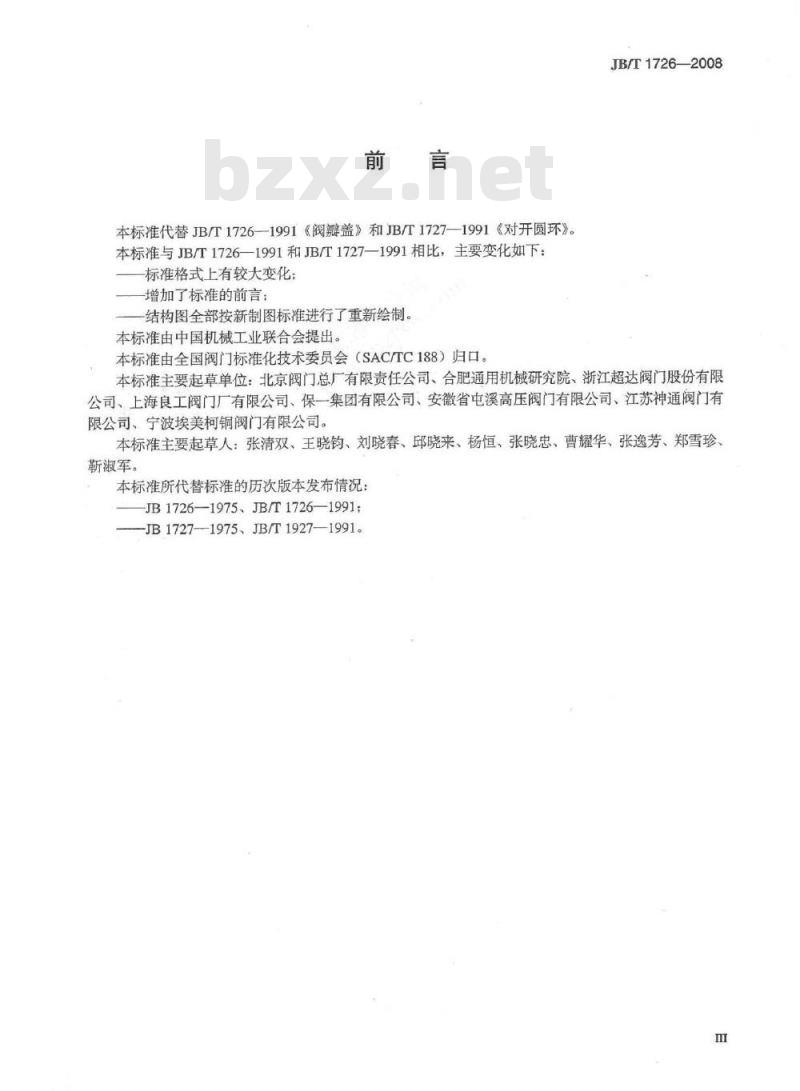

本标准代替JB/T1726—1991《阀瓣盖》和JB/T1727—1991《对开圆环》。本标准与JB/T1726—1991和JB/T1727—1991相比，主要变化如下：标准格式上有较大变化；
增加了标准的前言：
结构图全部按新制图标准进行了重新绘制。本标准由中国机械工业联合会提出。JB/T1726—2008
本标准由全国阀门标准化技术委员会（SAC/TC188）归口。本标准主要起草单位：北京阀门总厂有限责任公司、合肥通用机械研究院、浙江超达阀门股份有限公司、上海良工阀门厂有限公司、保一集团有限公司、安徽省屯溪高压阀门有限公司、江苏神通阀门有限公司、宁波埃美柯铜阀门有限公司。本标准主要起草人：张清双、王晓钧、刘晓春、邱晓来、杨恒、张晓忠、曹耀华、张逸芳、郑雪珍、靳淑军。
本标准所代替标准的历次版本发布情况：JB1726—1975、JB/T1726—1991;-JB1727-1975、JB/T1927—1991。目
阀门零部件
阀瓣盖和对开圆环
JB/T1726—2008
本标准规定了阀瓣盖和对开圆锥环的结构形式、尺寸和技术要求。本标准适用于公称压力PN16～PN100，公称尺寸DN32～DN150的球墨铸铁、铸钢截止阀和节流阀。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。-2003
普通螺纹
基本尺寸（ISO724:1993，MOD）GB/T196
GB/T197-
普通螺纹
公差（ISO965-1：1998，MOD）
GB/T700
碳素结构钢（ISO630：1995NEQ）GB/T1220-2007
GB/T1804—2000
3结构形式
不锈钢棒
般公差

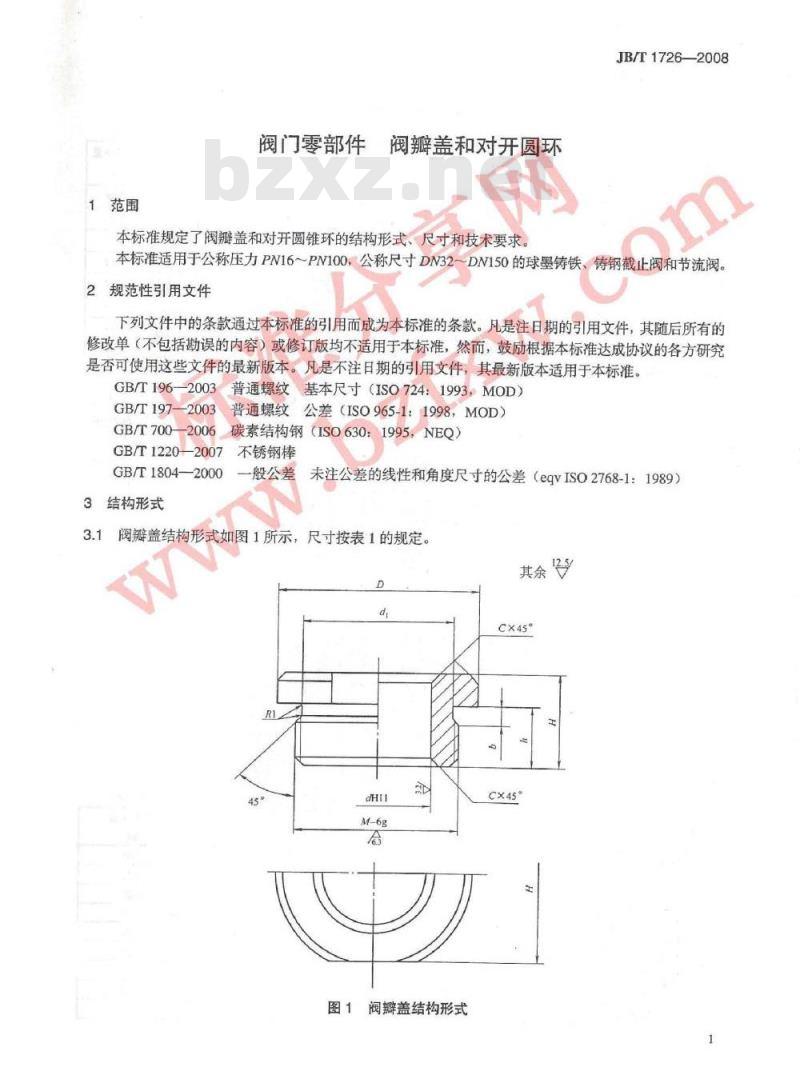

未注公差的线性和角度尺寸的公差（eqvISO2768-1：1989）阅瓣盖结构形式如图1所示，尺寸按表1的规定。3.1
图1阀瓣盖结构形式
KAOTKAca
JB/T1726-2008
阀杆螺纹直径
Tr18×4
Tr20×4
Tr24×5
Tr28×5
Tr32×6
Tr36x6
Tr40×7
Tr44×7
M30×2
M33×2
M36×2
M42×2
M60×2

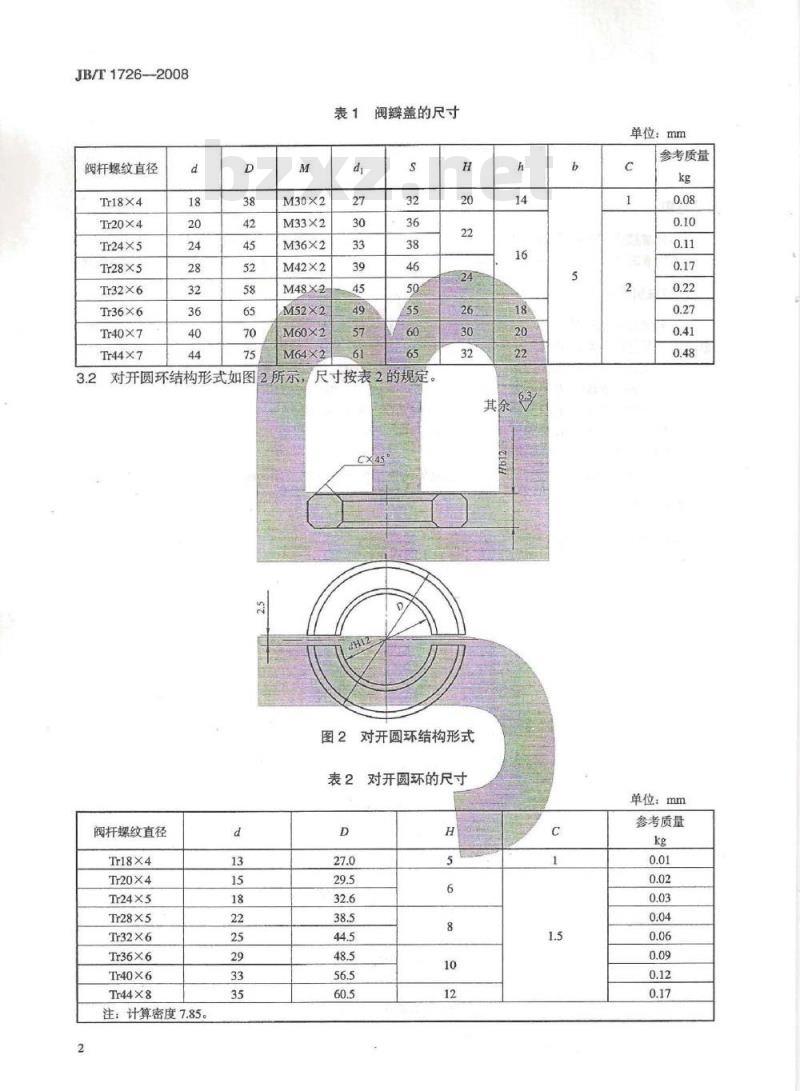

闽瓣盖的尺寸
图2所示，尺寸按表2的规定
对开圆环结构形式如图
图2对开圆环结构形式
表2对开圆环的尺寸
阀杆螺纹直径
Tr18×4
Tr20×4
Tr24×5
Tr28×5
Tr32×6
Tr36×6
Tr40×6
Tr44×8
注：计算密度7.85。
其余学
单位：mm
参考质量
单位：mm
参考质量
4技术要求
4.1普通螺纹尺寸按GB/T196的规定，公差按GB/T197的规定。4.2未注公差尺寸的公差等级按GB/T1804—2000中规定的m级精度。材料按表3的规定，也可根据设计要求，选取用其他材料。4.3
表3材料
零件名称
阀瓣盖
对开圆环
OCr18Ni9
OCr17Ni12Mo2下载标准就来标准下载网
1Cr18Ni9
OCr18Ni12Mo2Ti
标准号
GB/T700
GB/T1220
GB/T700
GB/T1220
TTKAONiKAca
JB/T1726—2008
热处理
固溶处理
固溶处理
中华人民共和国
机械行业标准
阀门零部件阀瓣盖和对开圆环
JB/T1726—2008
机械工业出版社出版发行
北京市百万庄大街22号
邮政编码：100037
210mm×297mm?0.5印张11千字
2008年6月第1版第1次印刷
定价：10.00元
书号：15111·9103
网址：http://cmpbook.com编辑部电话：（010）88379778
直销中心电话：（010）88379693封面无防伪标均为盗版
版权专有
侵权必究
