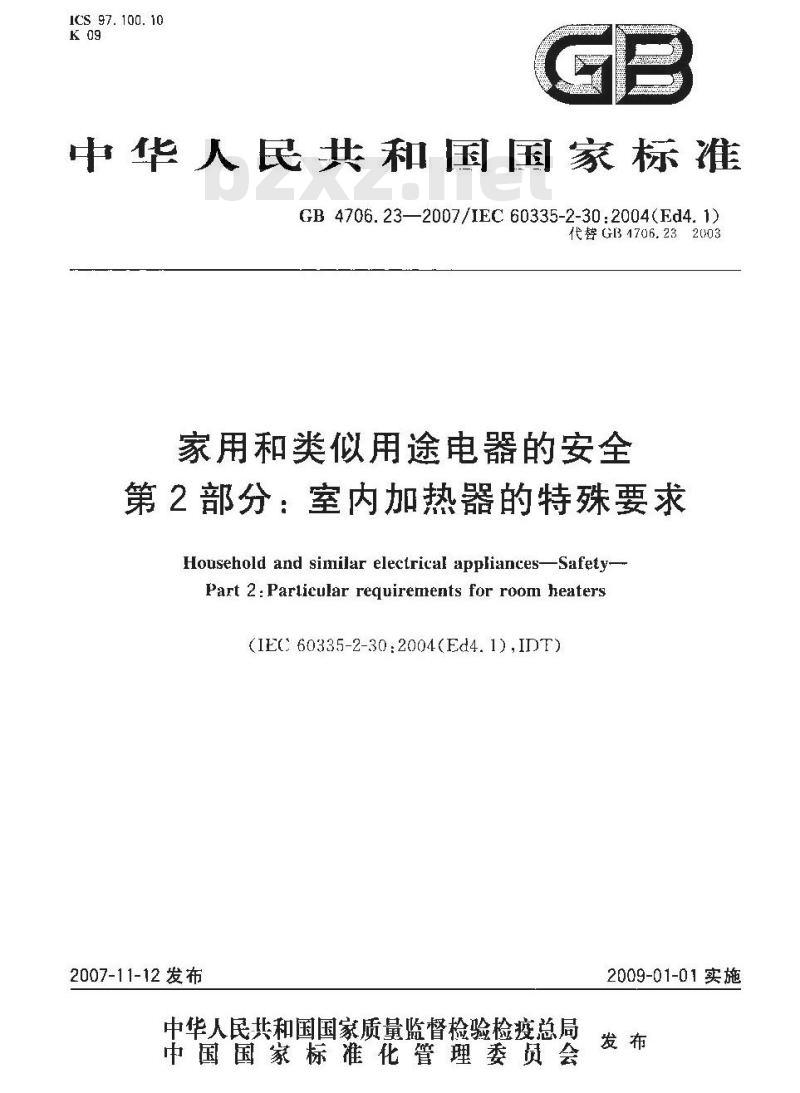

ICS 97. 100. 10
中华人民共和国国家标准
GB 4706.23—2007/IEC 60335-2-30:2004(Ed4.1)代替G31706.232003
家用和类似用途电器的安全
第2部分：室内加热器的特殊要求Household and similar electrical appliances-Safety-Part 2:Parlicular requirements for room heaters(IEC 60335-2-30:2004(Ed4. 1) ,IDT)2007-11-12 发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-01-01实施

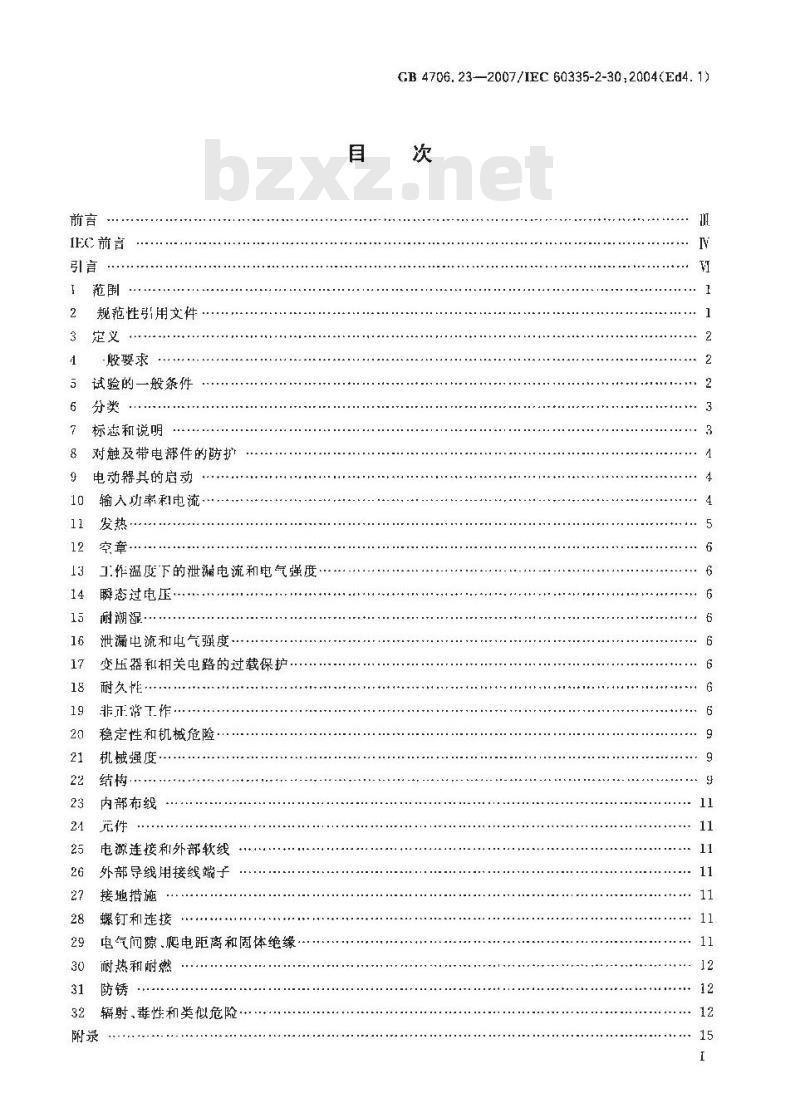

IEC前言
规范性引用文件
·般要求
试验的一般条件
标志和说明
对触及带电部件的防护
电动器其的启动
输入功率利电流
发热：
工作温度下的泄瀚电流和电气强度13
瞬态过电压
耐潮湿
泄漏电流和电气強度
变压器和相关电路的过载保护，耐久性
非正常工作
稳定性和机械危险
机娥强度
内部布线
电源连接利外部软线
外部导线用接线端子
接地措施
螺钉和连接
电气间隙爬电距离和固体绝缘
耐热和耐燃
辐射,毒性和类似危险
GB 4706. 23-—2007/IEC 60335-2-30,2004(Ed4. 1)次

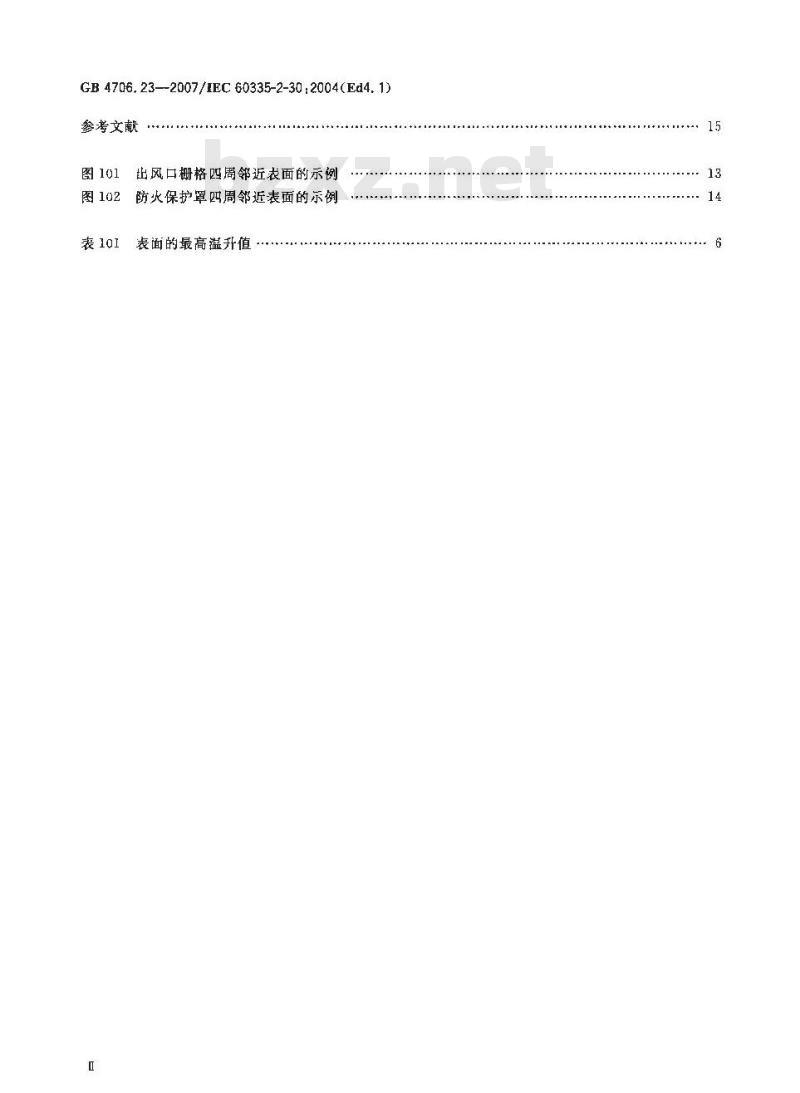

GB 4706.23—-2007/IEC 60335-2-30 :2004(Ed4. 1)参考文献bZxz.net
图101
出风口栅格四周邻近表面的示例图102防火保护罩凹周邻近表面的示例表101
表面的最高温升值

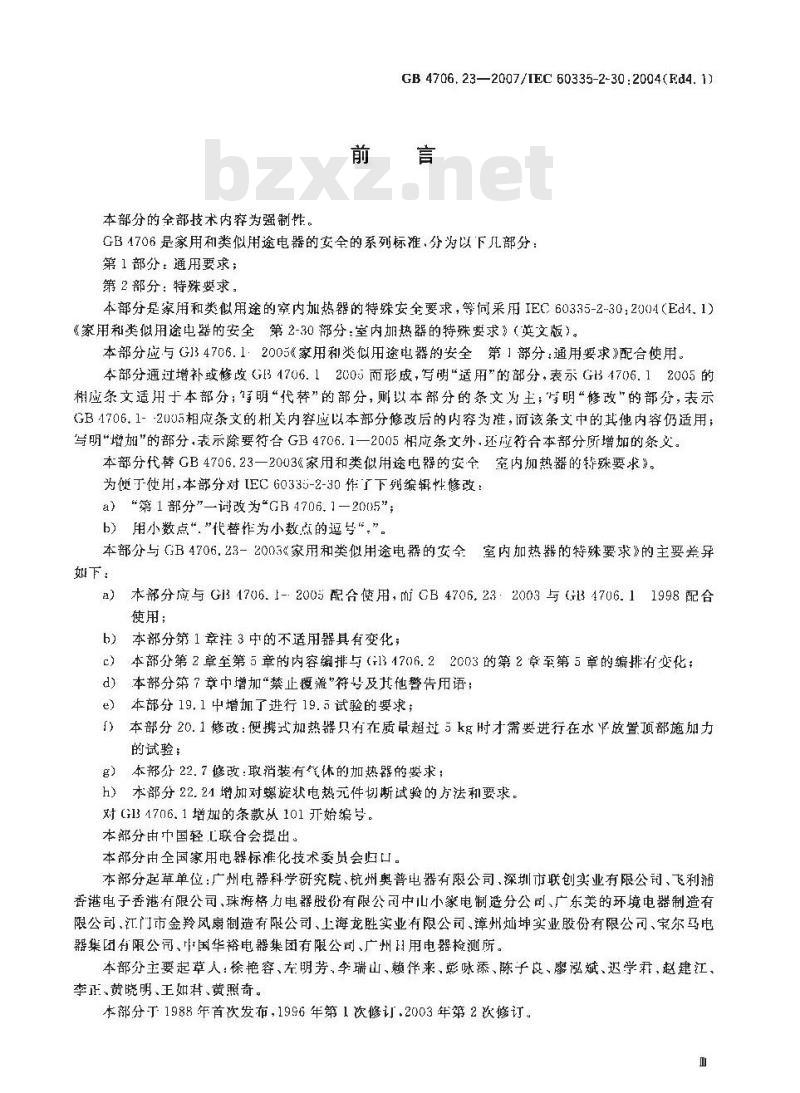

本部分的全部技术内容为强制性。GB 4706, 23—2007/IEC 60335-2-30 :2004(Fd4. 1)前言
GB1706是家用和类似用途电器的安全的系列标准，分为以下几部分：第1部分：通用要求；
第2部分：特殊要求，
本部分是家用和类似用途的案内加热器的特殊安全要求，等伺采用IEC60335-2-30：2004（Ed4.1）《家用和类似用途电器的安全第2-30部分：室内加热器的特殊要求》（英文版）。本部分应与G134706.12005《家用和类似用途电器的安全第1部分：通用要求》配合使用。本部分通过增补或修改GB4706.12005而形成，写明\适用”的部分，表示GB4706.12005的相应条文适用于本部分；明“代替”的部分，则以本部分的条文为主；写明“修改”的部分，表示GB1706.1--2005相应条文的相关内容应以本部分修改后的内容为准，而该条文中的其他内容仍适用；写明\增加\的部分，表示除要符合GB4706.1一2005相应条文外，还应符合本部分所增加的条义。本部分代替GB4706.23一2003《家用和类似用途电器的安个室内加热器的特殊要求”。为便于使用，本部分对EC60335-2-30作了下列编辑性修改：a）“第1部分\一改为GB4706.1一2005”；b)用小数点“.\代替作为小数点的逗号“，”。本部分与GB4706.23一2003家用和类似用途电器的安全室内加热器的特殊要求》的主要差异如下：
a）本部分应与GI34706.1-2005配合使用，mGB4706.232003与（H134706.11998配合使用；
b）本部分第1章注 3中的不适用器具有变化；c）本部分第2章至第5章的内容编排与（:131706.22003的第2章至第5章的编排有变化：d）本部分第7章中增加“禁止覆盖”符号及其他警告用语；e）本部分19.1中增如了进行19.5试验的要求；）本部分20.1修改：便携式加热器只有在质量超过5kg时才需要进行在水半放置项部施加力的试验：
g）本部分22.7修改：取消装有气体的加热器的要求；h）本部分22.21增加对螺旋状电热元件切断试验的方法和要求。对G131706.1增加的条款从101开始编号。本部分由中国轻亡联合会提出。本部分由全国家用电器标准化技术委员会归口。本部分起草单位：广州电器科学研究院、杭州奥普电器有限公司、深圳市联创实业有限公司、飞利香港电子香港有限公司，珠海格厅电器股份有限公司中山小家电制造分公司广东美的环境电器制造有限公司、江门市金羚凤扇制造有限公司、上海龙胜实业有限公司、漳州灿坤实业股份有限公司、宝尔马电器集团有限公司、中国华裕电器集团有限公司、广州日用电器检测所。本部分主要起草人：徐艳容、左明芳、李瑞山、赖伴来、彭咏添、陈子皮、廖泓斌、迟学君、赵建江、李正、黄晓明、王如柑、黄照奇。本部分于1988年首次发布，1996年第1次修订.2003年第2次订。GB 4706,23—2007/IEC 60335-2-30:2004(Ed4. 1)IEC前言

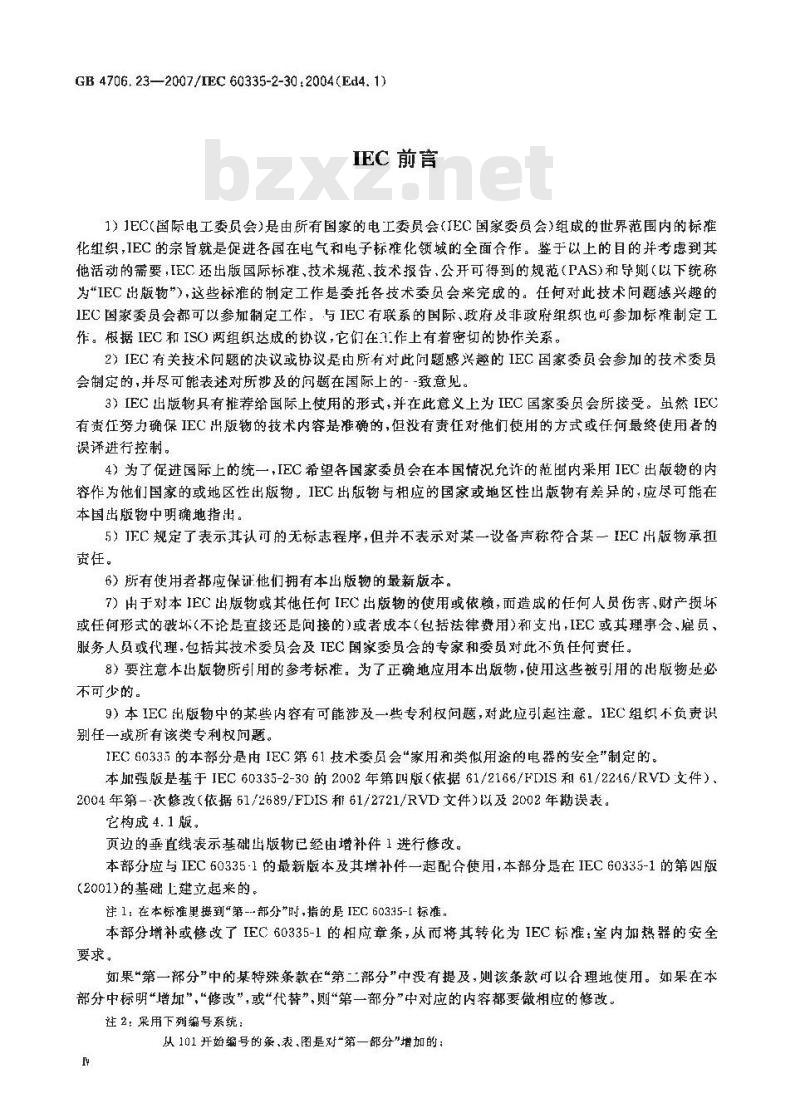

1）1EC（国际电工委员会）是由所有国家的电工委员会（IEC国家委员会）组成的世界范围内的标推化组织，EC的宗旨就是进各国在电气利电子标雅化领城的全面金作。鉴于以上的目的并考虑到其他活动的需要，IEC还出版国际标准、技术规范、技术报告、公开可得到的规范（PAS)和导卿（以下统称为“IEC出版物\），这些标准的制定工作是委托各技术委员会来完成的。任何对此技术问题感兴趣的IEC国家委员会都可以参加制定工作：与IEC有联系的国际、政府及非政府组织也可参加标准制定工作。根据 IEC和 ISO两组织达成的协议，它们在1.作上有着密切的协作关系。2）IEC有关技术问题的决议或协议是由所有对此问题感兴趣的IEC国家委员会参加的技术委员会制定的，并尽可能表述对所涉及的问题在国际上的--致意见。3）IEC出版物具有推荐给国际上使用的形式，并在此意义上为IEC国家委员会所接受。虽然IEC有责在努力确保IEC出版物的技术内容是确的，但没有责征对他们使用的方式或任何最终便用者的误译进行控制。
4）为了促进国际上的统一，IEC希望各国家委员会在本国情况允许的范围内来用IEC出版物的内容作为他们国家的或地区性出版物，IEC出版物与相应的国家或地区性出版物有差异的，应尽可能在本国出版物中明确地指出。
5）IEC规定了表示其认可的无标志程序，但并不表示对某一设备声称符合某一IEC出版物承扣责往。
6）所有使用者都应保证他们拥有本出版物的最新版本。7）出于对本IEC出版物或其他任何IFC出版物的使用或依赖，而造成的任何人员伤害，财产损环或任何形式的破坏(不论是直接还间接的)或者成本(包括法律费用)和支出，IEC或其理事会、雇员、服务人员或代理，包括其技术委员会及IEC国家委员会的专家和委员对此不负任何责任。8）要注意本出版物所号用的参考标推，为了正确地应用本出版物，使用这些被引用的出版物是必不可少的。
9）本IEC出版物中的某些内容有可能涉及一专利权问题，对此应引起注意。IEC组织不负责识别任一或所有该类专利权问题。IE60335的本部分是由IEC第61技术委会“家用和类似用途的电器的要全”制定的。本加强版是基于IEC60335-2-30的2002年第叫版<依据61/2166/FDIS和61/2246/RVD文件），2004年第--次修改（依据61/2689/FDIS和61/2721/RVD文件）以及2002年勘误表。它构成4.1版。
页边的垂直线表示基础出版物已经由增补件1进行修改。本部分应与IEC60335-1的最新版本及其增补件一起配合使用，本部分是在IEC60335-1的第四版(2001)的基础上建立起来的。
注1：在本标准单提到*第--部分”时，指的暴IEC60335-标准，本部分增补或修改了IEC 60335-1的相应章条，从而将其转化为 IEC标准：室内加热器的安全要求。
如果“第一部分”中的某特殊条款在“第二部分”中没有提及，则该条款可以合理地使用。如果在本部分中标明“增加”，“修改”，或“代替”，则“第一部分”中对应的内容都要做相应的修改。注2：采用下列编号系统：
从101开始编号的茶,表,图是对\第一部分\增加的：GB4706.23—2007/IEC60335-2-30:2004(Fd4.1)一除在新条中的注或在“第一部分\中涉及的注外，其余注要从101开始编号，包括已被替换了的条或小条望的注；
增加的附录编号为 AA,BB等，
注3：采用下列印刷体；
一要求正体：罗马字体：
一试验技术规范：斜体。
一注释内容：小罗马字体。
正文中用熙体字印剧的词在第3章中给出定义，当··个定义涉及一个形容词时，该形容词和相关的名词也是黑体字。
委员会已经决定本基础出版物（即IEC60335-2-30的20C2年第四版）和其增补件的内容在IEC网站(http://webstore.iec.ch)中与该出版物相关数据栏电发布的维护结果H期前保持不变，届时本出版物将被：
重新确认;
·废止；
·由修订版本取代,或
·被修改
花某些国家中存在下列差异：
一-3.105：防火保护罩的紧邻四周表面扩大到50mm（奥地利、德围和英国），7.1：除厂高位安装的加热器外，其余加热器应标有防止覆盖的警告内容（挪威）。一-7.1：除了固定连接的加热器外，其余加热器应标有距可燃表面的最小距离（挪威）。7.1：器具不要求标注：“不要覆盖”（美国）。-7、12：在加热器上应标有某些规定的说明（挪威和美国）第11章：试验方法是不同的美国）。一11.8：对可片他与试验探捧触及的金属表面，限值为95K（换大利亚）。一二11.8：对于所有的固定式加热器，除了高位安装的以外，对于金属出气概格及其四周表间，限值为115K（法国），
11.8：对于在住宅的卫生间，托儿所或课后中心使用的加热器，与1FC61032的B型探棒触及的表面温度不应超过60℃（瑞典）。第19 章：试验不同(加拿人和美国)。19.103：除了安装在高位的可见发光的辐射式加热器外，其余应承受本条的试验（端典）。20.1：试验不同（美国）。
22.7:试验不同（美国）。
一22.24：试验不同（美国）。
22.101：要求不同（加拿大和美国）。22.102：要求不同（加拿大和美国），22.103：要求不间（加拿大和美国），—-22.105.要求不同（美），
22.108：要求不同（美国），
--24.1.3：丁作循环次数是6000次（美国）一24.1.4：装在风扇式加热器和打算安装在墙上或靠墙安装的驻立式加热器（除「在高位安装的以外)内用于防止发热元件过热的热断路器应是非自复位型的（瑞典）。—25.3.固定式器具应是永久连接到固定布线上的器具（法国）V
GB 4706. 232007/IEC 60335-2-30 :2004(Ed4. 1)引言
在起草本部分时已假定，由取得适当资格并富有经验的人来执行本部分的各条款。本部分所认可的是家用和类似用途电器在注意到制造商使用说明的条件下按正常使用时，对器具的电气、机械热，火灾以及辐射等危险防护的一个国际可接受水平。它也包括了使用中预计可能出现的非正常情况，并且考虑电磁于扰对于器具的安全运行的影响方式。在制定本部分时已尽可能地考虑了GB16895中规定的要求，以使得器具在连接到电源电路时符合线的规贮，但各国的布线规则可能不同。如果台器具的多项功能涉及到GB4706第2部分的其他标准所覆盖的功能时，则只要是在合理的情况下，相关的第2部分标准要分别应用于每一功能。如果适用，应考虑到一种功能对其他功能的影响。
本部分是--个涉及器具安全的产品族标准，并在覆盖相同主题的同一水平和同--类别的标谁中处于优先地位。
-个符合本部分文本的器具，当进行检查和试验时，发现该器具的其他特性会撤害本部分要求所涉及的安全水平时则将未必判定其符合本部分中的各项安全准则。产品使用了本部分要求中规定以外的材料和结构形式时，则该产品可以按照这些要求的意图来进行检查和试验。如果查明其基本等效，则可以判其符合本部分的安全原则。范围
GB4706.23—2007/1EC60335-2-30:2004(Ed4.1)家用和类似用途电器的安全
第2部分：室内加热器的特殊要求GB4705.1-2005的该章用下述内容代替：本部分涉及家用和类似用途的室内加热器的安全，单相器具的额定电压不超过250V，其他器具的额定电压不超过480V
注1：屑于本部分范围的器具事例为：一一对流式如热器：
一风扇式加热器：
\温室中使用的加热器；
充减式散热器；
板状加热器：
辐射式加热器：
管状热器。
不打算作为一般家用，但对公众仍可能引起危险的器具，例如打算在商所、轻汇业和农场中由非专业人员使用的室内加热器，也属于本部分范围。就实际情况而言，本部分所涉及的各种器具存在的普通危险，是在住宅和住宅调插环境中所有的人可能会到的。然而，一般说来本部分并米涉及：一无人照我的幼儿和残疾人使用器具时的危险；幼儿筑耍器具的情况。
注2：提请注意下述情况：
对于打算用企车辆、船舶或航空器上的器具，可能需要附加要求；在许多国家中，全国性的卫儿保健部门.全国性劳动保护部门以及类似的部门都对器具规定了附加要求：
对于准备在有可燃性灰尘的地方，例如马既或声舍使用的器具，可能需要附垢要求。注3：本部分不适用于：
一专为工业用途设计的器具：
--打算使用在经常产生腐蚀性或爆炸性气体（如灰尘、蒸气成瓦斯气体)特殊环境场所的器具：在空调器内部安装的加热器（C4706.32)；卡衣机和毛巾烘杆（GB1706.60）；—案拿裕加热器（GI34736.31)；贮热式室内加热器（GB4706.44)；动物繁殖和何养用加热器（(GB4706.47)；一暖脚器和热脚垫(GB4706.80)；—薄层柔性加热元件（GB4706,82)；发热地毯
宁央供热系统：
——热电缆（IEC60800)。
2规范性引用文件
GB4706.1一2005的该章除下述内容外,均适用：1
GB 4706.23—2007/IEC 60335-2-30:2004(Ed4. 1)增加：
GB4706.60家用和类似用途电器的安全千衣机和毛巾烘杆的特殊要求（GB4706.60--2002IEC 60335-2-43:1995,IDT).
ISO2758纸张碎裂强度的确定
ISO3864安全色彩和安全标识
3定义
GB4706.1—2005的该章除下述内容外,均适用：3.101
可见发光的辐射式加热器visibly glowing radiant heater至少装有一个可见发光发热元件的加热器。3.102
风扇式加热器fan heater
借助风扇使通过发热元件的气流加速流动的加热器。3.103
高位安装的加热器healer for mounting at high level打算固定到离地高度室少I，8垃的加热器。3.104
防火保护罩fireguard
可见发光的辐射式加热器的部分外壳。通常通过它可以到发热元件并直打算用以防止直接接触发热元件，
四周表面immediatesurround
在出气口栅格或防火保护罩边缘25mm以内的任何表面。注：对于出气口栅格，有关该距离测定的详细方法见图101,对于防火保护罩,详细见图102。4一般要求
GB4706.1～2005的该章适用。
5试验的一般条件
GB4706.1一2005的该章除下述内容外，均适用：5.2增加：
注101：对于打算被此邻近安装的加热器，要备足试样，以确定在试验时的试验装置上相应邻近加热器对试验结果的影响。
5.3 增加：
用于第19章试验的器具同样也用于22.24的试验。如果是在同-器其上进行，则22.24的试验在第29章的试验后进行。
5.6增加：
把对室温敏感的温控器（如置于加热器进气口处的敏感元件）短路。然而，如果温控器可以设置为不工作，则其不短路。
注 101：对于电子控制器,可能需要使敏感元件设置为不工作以代替温控器的短路。5.10增加：
打算被此邻近安装的加热器按照制造厂的说明来安装。2
GB 4706.23—2007/IEC 60335-2-30:2004(Ed4. 1)5.101对于打算作为便携和固定式两用器具的加热器，则应经受适用丁这种形式的试验。5.102如果加热器是两种或两种以上加热器的组合，则需经受适合下每种加热器的相关试验，除非某一型式的试验包括了其他型式的试验，墙壁安装式加热器要按照高位安装式加热器和非高位安装式加热器进行试验，除非安装说明书规定了加热器必须安装准离地高度至少1.8 ㎡的位置「。6分类
GB4706.1：2005的该章除下述内容外，均适用：6.2增加：
打算用于温室或建筑现场的加热器至少应IPX4型器具。7标志和说明
GB 4706.12005的该章除下述内容外,均适用7、1增加：
打算由用广来充液的加热器应标有最高和最低液位加热器应标有结合ISO3864禁止标识（颜色除外）的IF℃60417-5641(1)I3:2002-10)符号或标上下述内容：
警告：禁止获盖。
下列加热器不要求标上该标志：—--高位安装的加热器：
可见发光的辐射式加热器；
结构能够保证其不被覆盖的加热器；打算用于f衣并符合GB4706.60的加热器。在运输或储藏时设计拆掉防火保护罩的加热器应标有：“加热器的防火保护累末安装好，加热器不得L作”的内容。
7.6增加：
禁止盖
注：这个符号是结合IS0）3864禁止标识颜色除外）的IEC604175641(I3L：2002-10)符号。7. 12增：
如果器具上使用“禁止覆盖”符号进行标示时，应解释其含义。标有“禁止摄盖”或带有“禁止覆盖”符号的加热露，片使用说明应包括下述内容警告：为避免过热，禁止覆盖加热器，使用说明应规定：加热器不得直接置子电源插座下面。对于带有可与易触及的玻璃板直接接触的发热元件的加热器，其使用说明应规定：加热器在玻璃损坏时不得使用，
对于可见发光的辐射式加热器，除了高位安装外，使用说明应包托下述内容：因为加热器的被覆盖或不正确的放置会引起火灾危险，故不得利用带有可自动接通电源的程序器，定时器或任何其他装置来使用本加热器。对于带有不用汇其就可部分拆掉防火保护罩的可见发光的辐射式加热器，其使用说明虚包括以下内容：
GB 4706.23—2007/IEC 60335-2-30 :2004(Ed4.1)本加热器的防火保护罩是用子防止直接接触发热元件的，当加热器使用时，防火保护罩必须安装在位。
防火保护罩对儿童和残疾人没有提供全面的保护。便携式加热器的使用说明应包括下述内容：在浴缸，喷头或游泳池的凸周不得使用本加热器。姬果适用，使用说明施包括清洁可见发光射式加热器的反射器的内容。对于燃油加热器，应提供更换灯泡的说明。充油式散热器的使用说明应包括下述内容：--本加热器要充灌定量的特殊油类。如果因泄漏在修理时需要打开盛油容器，则该项工作仅能由制造！来完成或与制造的售后服务代理接洽。一当废弃加热器时，要符合油类处理的有关规定。7.12.1增加：
打算通过螺钉或其他方式固定安装的加热器，使用说明应给出安装方法的详细内容。对于驻立式可见发光的辐射式加热器，使用说明应包括靠近窗帘和其他可燃材料安装时可能存在危险的警告。
对于高位安装的加热器，使用说明应规定加热器必须安装在离地高度至少1.8Ⅲ的位置上。可能用于浴室的固定式加热器，使用说明应规定加热器的安装要使得在浴缸内或淋浴区的人不能够触及到开关和其他控制器。
如果加热器的滚轮或支脚是单独提供的，则使用说明应规定前述部件如何固定到加热器上。打算安装在衣橱中的加热器，使用说明应给出在衣橱中正确安装的详细内容。7.14增加：
“禁止覆盖\符号的高度至少是15mm。“禁止覆盖字体的高度至少3mm。通过测量来检查是否符合。
7.15增加：
对于高位安装的加热器，应能从1m远的距离看清开关的不同挡位。在如热器安装店，有关覆盖的标志应是可视的。该标志不能标在便携式器其后面。有关可拆防火保护罩的标应在其安装之前是可视的。8对触及带电部件的防护
GB 1706.1一2005的该章除下述内容外,均适用8. 1. 1 增加：
如果需要借助工具才可以拆下可拆防火保护罩，则不用拆卸防火保护罩，条件是：使用说明中说明：在清洗反射器前必须把插头从电源捕座中拔出；或一一加热器装有一个匹类过电压类别的全极断并开关。8.1.3不适用。
9电动器具的启动
GB4706.1一2005的该章不适用
10输入功率和电流
GB4706.1—2005的该章适用。
11发热
GB 4706.23—2007/IEC 60335-2-30:2004(Ed4. 1)GB 4706.1一2005的该章除下述内容外，均适用：11.2代替：
通常放置在地板上使用的加热器按下述要求放置在测试角内：对上便携式风扇加热器,要使其背部离一边壁150 mm.并远离另一边壁；对于其他加热器,要放置在地板上，使其肯部尽可能紧靠·边壁，并远离另一边壁，但是,对能够从儿个片向散发热量的圆形和奖似圆型的加热器，要放置到距离一边擎300切切，并远离另--边壁的位置上。对于带有 PTC:发热元件的加热器，如果其远离边壁放置会导致较高的温度，则将其远离边辜放置，
注131：如果加热器的后背不明显，则加热器要朝向最不利的位置。注102：对于阅形和类似加热器，距离的测量在边壁和加热器的外壳之润进行：固定式加热器要按下述要求安装在测试角内，除非使用说明刃有规定：对于高位安装的加热器，要固定到边壁上并尽可能地靠近另近壁和天花板；对十其他墙壁安装式加热器，要固定到边壁「，并尽可能地靠近另-边壁和底板。将-个深度为200mm，长度定以超过划热器的搁板固楚在加热器上方。搁板要尽可能地靠近加热器-……·对于天花板安装的加热器，要固定到天花板」并尽可能地靠近逊壁.嵌入式加热器要尽间能地靠近底板或大花板安装，除非使用说明另有规定：约20mm厚的涂黑胶板用于测试角、搁板和嵌人式加热器的安装。测试角的大花板覆盖有绝热系数约3,2 mK/W的绝缘材料。如果固定式加热器在地面上有个开Ⅱ，卿将块20 mm厚的毡垫放置在地板土并就其结构尽能地将毡垫平推人开口。如果提供有保护罩或开口太小不能推人毡垫时，则毡垫应尽可能地靠近开注333：站挚的自的是模拟地毯可能阻碍气流的情况：打算引入地板的其有出气口栅格的加热器，其摘榜或类似衍置也要在山气口双盖有191规定的毡条时逃行试验，毡条要以与出气栅格最长边成直角的角度置放，毡条要依次施放到格的一半，最后放满整个栅格，
11.3增：
毡垫的温升要用热电偶米测量，热电偶要连接到直径为15tm,厚度为1mrtl的铜或黄铜制成的涂黑小圆片！并放置到毡垫的表面［11.4增加：
如果装有电动机、变压器或电了电路的器具温升超过规定的限值，并且输人功率小于额定输入功率,则器具应在 1.06 倍的额定电压下重复试验。11.6代替：
组合型器具要按电热器具工作。11.7代替：
加热器应工作至稳定状态建立。11.8增加：
衣表3中，驻竞戏加热器被认为是长期选续工作的器具：当器具在1.15倍的额定输人功率下工作时，电动机、变压器或电于电路元件和直接受其影响的部分的温升可能会超过规定的限值对于充液式散热器，与油接触的部件的温升不进行测量。但是，非通风充液式散热器储液容器外表面的温升要进行测量，温升应至少比液体的沸点低50K，注 1C1：即使容器位于器具的内部,也要进行测量。5
