【国家标准(GB)】 建筑卫生陶瓷单位产品能源消耗限额

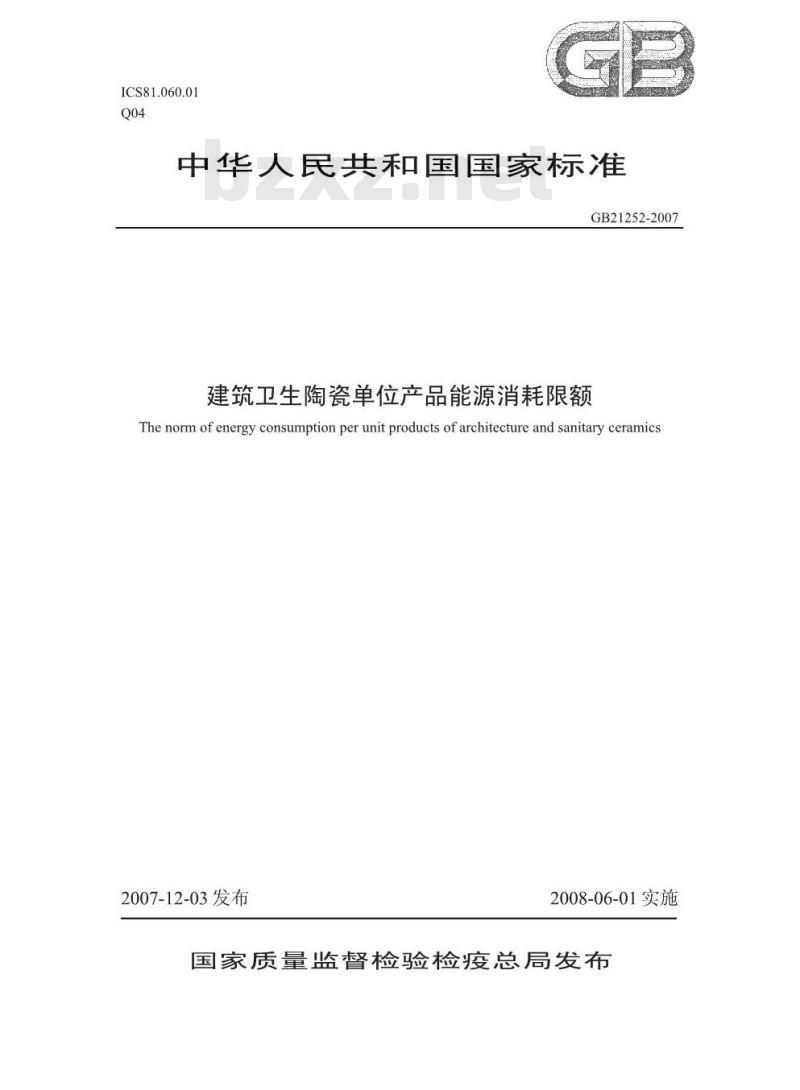

ICS81.060.01
中华人民共和国国家标准
GB21252-2007
建筑卫生陶瓷单位产品能源消耗限额Thenorm of energy consumption per unitproducts ofarchitecture and sanitary ceramics2007-12-03发布
2008-06-01实施

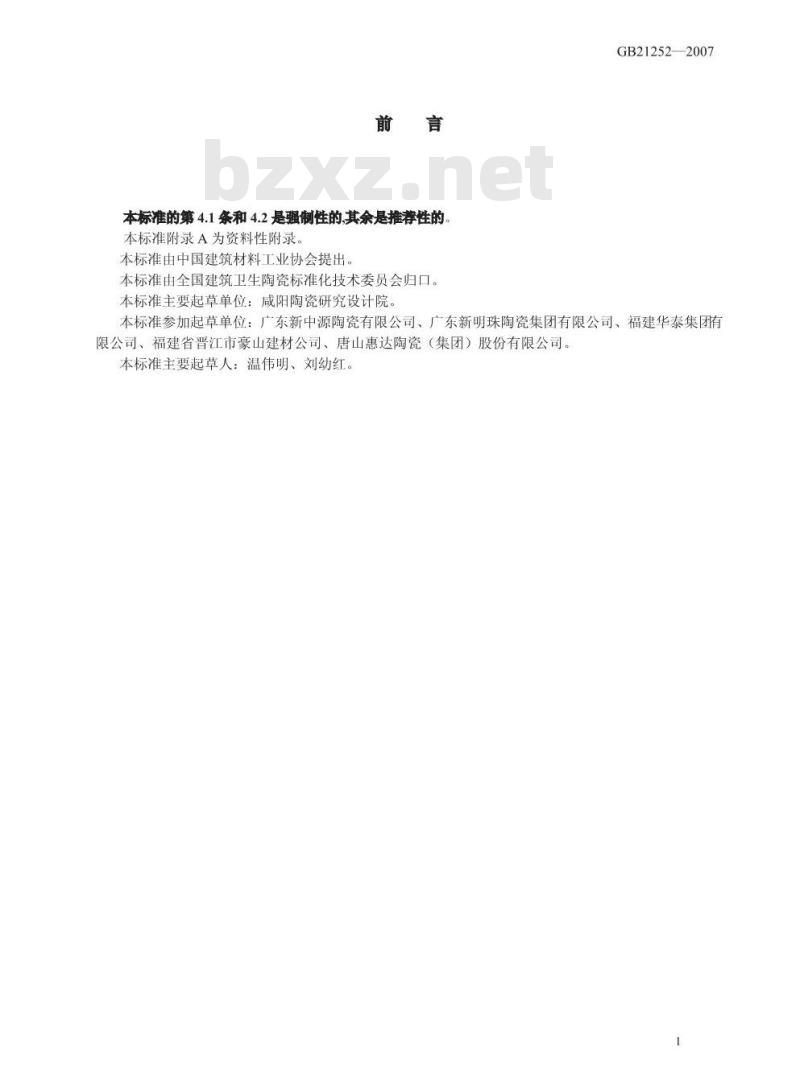

国家质量监督检验检疫总局发布前言
本标准的第4.1条和4.2是强制性的,其余是推荐性的本标准附录A为资料性附录。
本标准由中国建筑材料工业协会提出。本标准由全国建筑卫生陶瓷标准化技术委员会归口。本标准主要起草单位：咸阳陶瓷研究设计院。GB21252-2007
本标准参加起草单位：广东新中源陶瓷有限公司、广东新明珠陶瓷集团有限公司、福建华泰集有限公司、福建省晋江市豪山建材公司、唐山惠达陶瓷（集团）股份有限公司。本标准主要起草人：温伟明、刘幼红。1

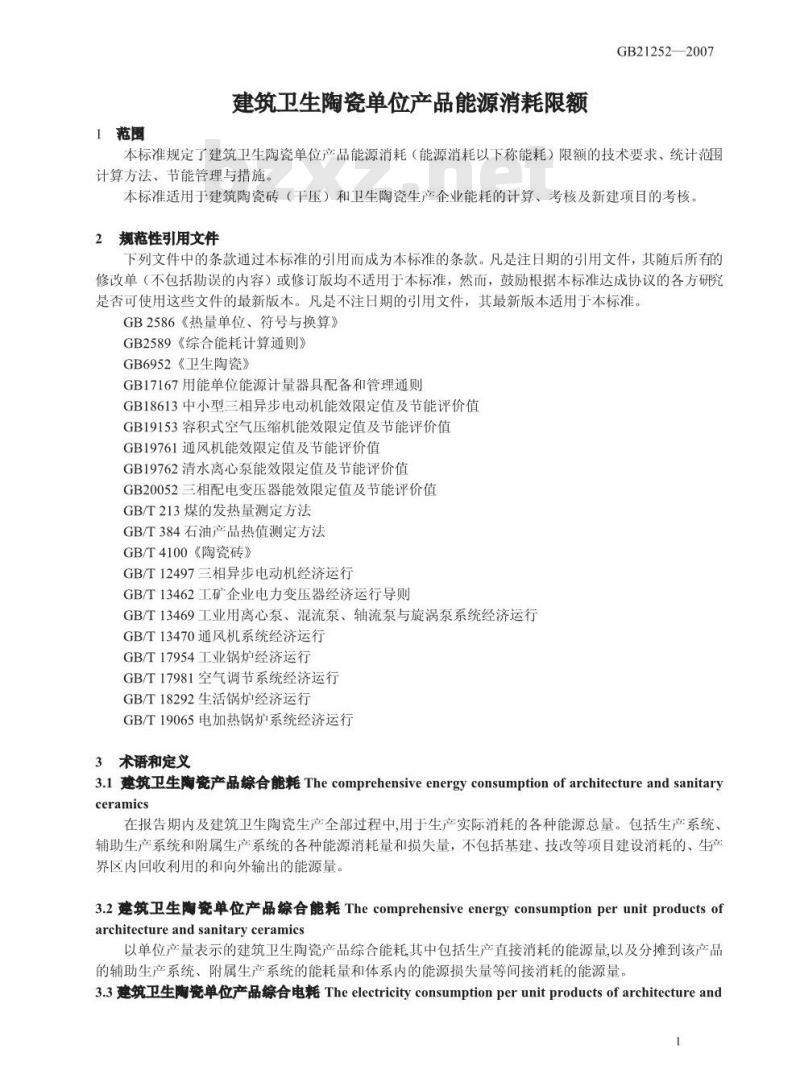

1范圃
建筑卫生陶瓷单位产品能源消耗限额GB212522007
本标准规定了建筑卫生陶瓷单位产品能源消耗（能源消耗以下称能耗）限额的技术要求、统计范围计算方法、节能管理与措施。
本标准适用手建筑陶瓷砖（压）和卫生陶瓷生产企业能耗的计算、考核及新建项目的考核规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB2586《热量单位、符号与换算》GB2589《综合能耗计算通则》此内容来自标准下载网
GB6952《卫生陶瓷》
GB17167用能单位能源计量器具配备和管理通则GB18613中小型三相异步电动机能效限定值及节能评价值GB19153容积式空气压缩机能效限定值及节能评价值GB19761通风机能效限定值及节能评价值GB19762清水离心泵能效限定值及节能评价值GB20052三相配电变压器能效限定值及节能评价值GB/T213煤的发热量测定方法
GB/T384石油产品热值测定方法
GB/T4100《陶瓷砖》
GB/T12497三相异步电动机经济运行GB/T13462工矿企业电力变压器经济运行导则GB/T13469工业用离心泵、混流泵、轴流泵与旋涡泵系统经济运行GB/T13470通风机系统经济运行
GB/T17954工业锅炉经济运行
GB/T17981空气调节系统经济运行GB/T18292生活锅炉经济运行
GB/T19065电加热锅炉系统经济运行3术语和定义
3.1建筑卫生陶瓷产品综合能耗Thecomprehensiveenergyconsumptionofarchitectureandsanitaryceramics
在报告期内及建筑卫生陶瓷生产全部过程中，用于生产实际消耗的各种能源总量。包括生产系统辅助生产系统和附属生产系统的各种能源消耗量和损失量，不包括基建、技改等项目建设消耗的、生产界区内回收利用的和向外输出的能源量。3.2建筑卫生陶瓷单位产品综合能耗Thecomprehensiveenergyconsumptionperunitproductsofarchitecture and sanitary ceramics以单位产量表示的建筑卫生陶瓷产品综合能耗其中包括生产直接消耗的能源量,以及分摊到该产品的辅助生产系统、附属生产系统的能耗量和体系内的能源损失量等间接消耗的能源量。3.3建筑卫生陶瓷单位产品综合电耗Theelectricityconsumptionperunitproductsofarchitectureandsanitaryceramics
GB212522007
以建筑卫生陶瓷单位产量表示的直接消耗的电量，即建筑卫生陶瓷产品单位电耗，不包括动力设备等的耗电量。

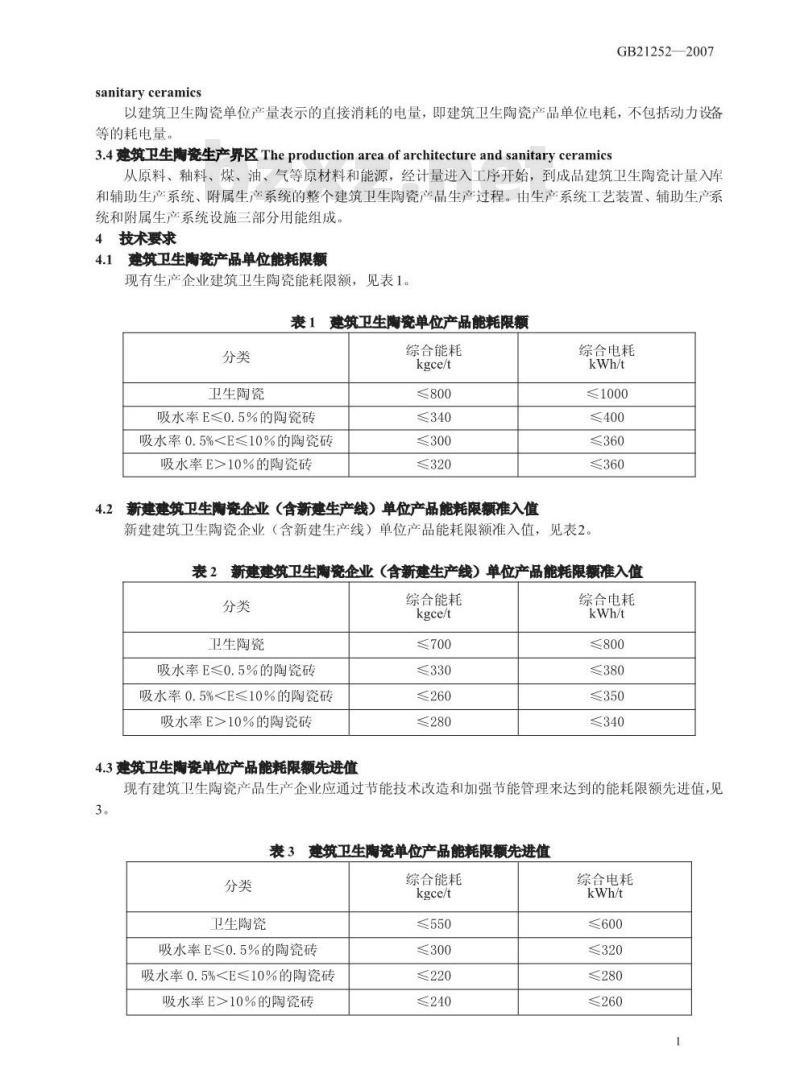

3.4建筑卫生陶瓷生产界区Theproductionareaofarchitectureandsanitaryceramics从原料、釉料、煤、油、气等原材料和能源，经计量进入工序开始，到成品建筑卫生陶瓷计量入库和辅助生产系统、附属生产系统的整个建筑卫生陶瓷产品生产过程。由生产系统工艺装置、辅助生产系统和附属生产系统设施三部分用能组成。技术要求
建筑卫生陶瓷产品单位能耗限额现有生产企业建筑卫生陶瓷能耗限额，见表1。表1建筑卫生陶瓷单位产品能耗限额分类
卫生陶瓷
吸水率E≤0.5%的陶瓷砖
吸水率0.5%吸水率E>10%的陶瓷砖
综合能耗
kgce/t
≤800
≤340
≤300
≤320
新建建筑卫生陶瓷企业（含新建生产线）单位产品能耗限额准入值4.2
综合电耗
≤1000
≤400
≤360
≤360
新建建筑卫生陶瓷企业（含新建生产线）单位产品能耗限额准入值，见表2。表2新建建筑卫生陶瓷企业（含新建生产线）单位产品能耗限额准入值分类
卫生陶瓷
吸水率E≤0.5%的陶瓷砖
吸水率0.5%吸水率E>10%的陶瓷砖
4.3建筑卫生陶瓷单位产品能耗限额先进值综合能耗
kgce/t
≤700
≤330
≤260
≤280
综合电耗
≤800
≤380
≤350
≤340
现有建筑卫生陶瓷产品生产企业应通过节能技术改造和加强节能管理来达到的能耗限额先进值，见3。
表3建筑卫生陶瓷单位产品能耗限额先进值分类
卫生陶瓷
吸水率E≤0.5%的陶瓷砖
吸水率0.5%吸水率E>10%的陶瓷砖
综合能耗
kgce/t
≤550
≤300
≤220
≤240
综合电耗
≤600
≤320
≤280
≤260

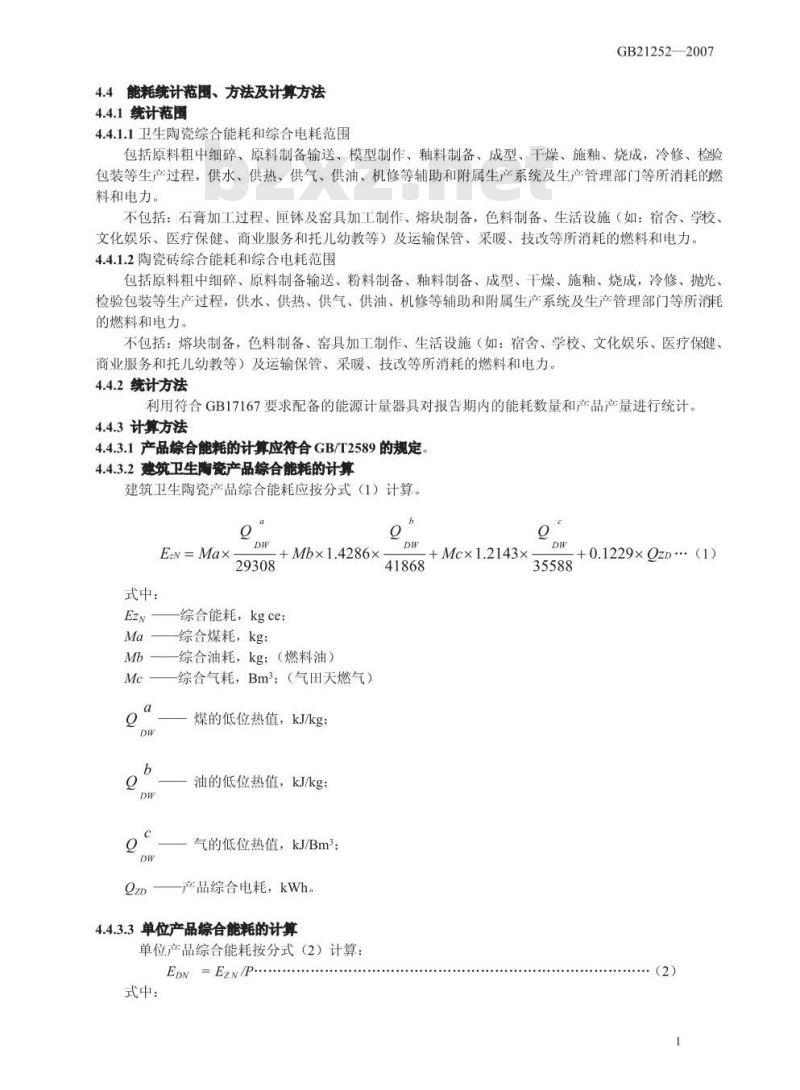

4.4能耗统计范圖、方法及计算方法4.4.1统计范围
4.4.1.1卫生陶瓷综合能耗和综合电耗范围GB212522007
包括原料粗中细碎、原料制备输送、模型制作、釉料制备、成型、干燥、施釉、烧成，冷修、检验包装等生产过程，供水、供热、供气、供油、机修等辅助和附属生产系统及生产管理部门等所消耗的燃料和电力。
不包括：石膏加工过程、厘钵及窑具加工制作、熔块制备，色料制备、生活设施（如：宿舍、学校、文化娱乐、医疗保健、商业服务和托儿幼教等）及运输保管、采暖、技改等所消耗的燃料和电力。4.4.1.2陶瓷砖综合能耗和综合电耗范围包括原料粗中细碎、原料制备输送、粉料制备、釉料制备、成型、干燥、施釉、烧成，冷修、抛光、检验包装等生产过程，供水、供热、供气、供油、机修等辅助和附属生产系统及生产管理部门等所消耗的燃料和电力。
不包括：熔块制备，色料制备、窑具加工制作、生活设施（如：宿舍、学校、文化娱乐、医疗保健、商业服务和托儿幼教等）及运输保管、采暖、技改等所消耗的燃料和电力。4.4.2统计方法
利用符合GB17167要求配备的能源计量器具对报告期内的能耗数量和产品产量进行统计。4.4.3计算方法
4.4.3.1产品综合能耗的计算应符合GB/T2589的规定4.4.3.2建筑卫生陶瓷产品综合能耗的计算建筑卫生陶瓷产品综合能耗应按分式（1）计算。Q
EzN=Max
+Mb×1.4286x
式中：
综合能耗，kgce：
综合煤耗，kg；
综合油耗，kg：（燃料油）
综合气耗，Bm2：（气田天燃气）煤的低位热值，kJ/kg：
油的低位热值，kJ/kg；
气的低位热值，kJ/Bm2：
Qzp—产品综合电耗，kWh。
4.4.3.3单位产品综合能耗的计算单位产品综合能耗按分式（2）计算EDN=EZN/P.
式中：
+Mc×1.2143×
+0.1229×Qzp*(1)
（2）
Epw—单位产品综合能耗，kgce/t；符合GB6952、GB/T4100等相关标准的产品产量，t。P
4.4.3.4单位产品综合电耗的计算单位产品综合电耗应按公式（3）计算：Qpp=Ozp/P...
式中：
Qpp—单位产品综合电耗，kWh/t。4.4.3.5燃料发热量的计算
GB21252—2007
（3）
固体燃料发热量按GB/T213的规定测定液体燃料发热量按GB/T384的规定测定，能源的低位热值应以实测值来准，若无条件实测或目前尚难进行常规分析的，可采用本标准附录A规定的数据。5节能管理与措施
5.1节能基础管理
5.1.1企业应定期对生产中单位产品消耗的燃料量和用电量进行考核，并把考核指标分解落实到各基层部门，建立用能责任制度。
5.1.2企业应按要求建立能耗统计体系，建立能耗测试数据、能耗计算和考核结果的文件档案，并对文件进行受控管理。
5.1.3企业应根据GB17167的要求配备能源计量器具并建立能源计量管理制度。5.2节能技术管理
5.2.1耗能设备
5.2.1.1企业应使电动机系统、泵系统、通风机系统、电力变压器、工业锅炉、生活锅炉、电加热锅炉空气调节系统等通用耗能设备符合GB/T12497、GB/T13469、GB/T13470、GB/T13462、GB/T17954、GB/T18292、GB/T17981和GB/T19065等相关的用能产品经济运行标准要求，达到经济运行的状态。5.2.1.2新建及改扩建企业所用的中小型三相异步电动机、容积式空气压缩机、通风机、清水离心泵、三相配电变压器等通用耗能设备应达到GB18613、GB19153、GB19761、GB19762、GB20052等相应耗能设备能效标准中节能评价值的要求。5.2.2生产工序
5.2.2.1建筑卫生陶瓷企业在各生产工序中，应采取有效措施，保证生产系统正常、连续和稳定运行，提高系统运转率，实现高效、优质、低耗和清洁生产。5.2.2.2建筑卫生陶瓷企业在生产过程中，应加强设备的日常维护工作，应抓好生产工序的节能降耗工作，特别是完善建筑卫生陶瓷原料加工和窑炉技术，实现窑体耐火保温轻质化、窑炉大型化；积极推建筑卫生陶瓷窑炉余热利用技术，杆绝跑、冒、滴、漏现象的发生。能源名称
燃料油
煤焦油
液化石油气
炼厂干气
油田天燃气
气田天燃气
煤矿瓦斯气
焦炉煤气
其他煤气
a.发生炉煤气
B重油催化裂解煤气
C重油热裂解煤气
d焦炭制气
e压力汽化煤气
f水煤气
电力（当量）
附录A
（资料性附录）
各种能源折标准煤参考系数
kJ/Bm3
kJ/kWh
平均低位发热量
33 494
46 055
14654~16747
10 467
GB212522007
折标准煤系数
1.4286kgce/kg
1.4286kgce/kg
1.4714kgce/kg
1.4714kgce/kg
1.4571kgce/kg
1.1429kgce/kg
1.7143kgce/kg
1.5714kgce/kg
1.3300kgce/m3
1.2143kgce/m3
0.5000~0.5714kgce/m3
0.6143kgce/m3
0.1786kgce/m3
0.6571kgce/m3
1.2143kgce/m3
0.5571kgce/m3
0.5143kgce/m3
0.3571kgce/m3
0.1229kgce/kw.h
