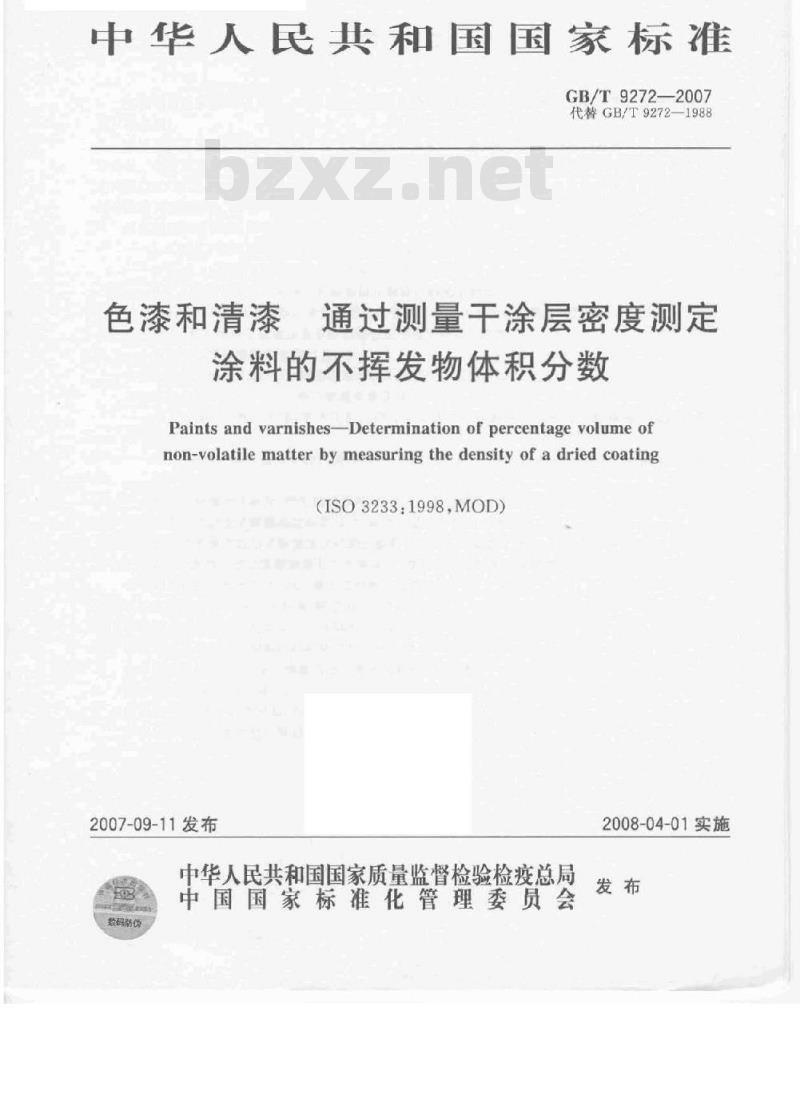

【国家标准(GB)】 色漆和清漆 通过测量干涂层密度测定涂料的不挥发物体积分数

中华人民共和国国家标准免费标准bzxz.net
GB/T9272-2007
代替GB/T9272-1988
色漆和清漆通过测量干涂层密度测定涂料的不挥发物体积分数
Paints and varnishes-Determination of percentage volume ofnon-volatile matter by measuring the density of a dried coating（ISO3233.1998.MOD）
2007-09-11发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
数码防伪
2008-04-01实施
GB/T9272-2007
本标准修改采用ISO3233：1998《色漆和清漆通过测量干涂层密度测定涂料的不挥发物体积分数》（英文版）。
本标准在采用国际标准时进行了修改，这些技术性差异用垂直单线标识在它们所涉及条款的页边空白处。在附录B中给出了技术性差异及其原因的一览表以供参考。ISO3233：1998中有关技术勘误的内容（ISO3233：1998/cor1：1999）已包括在本标准中，这些勘误内容用垂直双线标识在它们所涉及的条款的页边空白处。
本标准与ISO3233：1998相比，主要技术差异为：5.8删去了空气干燥箱要测定空气流速的内容；5.9-~5.11增加了用圆片途漆用平时的一些附件，7.2.2增加适用于某些涂料的用圆片涂漆后的用平操作：7.5、第8章增加了用圆片涂漆后采用甩平操作时涂料不挥发物质量分数的测定方法：第10章增加了应在报告中注明是否采用甩平操作的内容；删除了国际标准的前言和引言。本标准代替GB/T9272-1988%液态涂料内不挥发分容量的测定》本标准与GB/T9272—1988的主要技术差异为：第1章规定在测定色漆、清漆及相关产品中不挥发物体积分数的同时还能获得干涂层的密度值，
5.1规定仅使用单盘天平的改型，不再使用双盘天平，去掉了用双盘天平进行测量时的一些附件
在5.2中增加了板片、带尖端的板片、玻璃板片等受漆器类型；在5.4中改变了没渍用烧杯的尺寸，要根据受漆器的大小来选择：在7.2中规定在用受漆器涂漆时根据途料状况的不同增加了刷涂、刮涂等方法7.2.4改变了用受漆器涂漆后的干爆条件，要根据涂料的类型来选择；第7章操作步骤有所改动，第8章计算公式改变。本标准的附录A为规范性附录，附录B为资料性附录。本标准由中国石油和化学工业协会提出本标准由全国涂料和颜料标准化技术委员会归口。本标准起草单位：中国化工建设总公司常州涂料化工研究院。本标准主要起草人：彰菊芳。
本标准于1988年首次发布，本次为第一次修订。本标准委托全国涂料和颜料标准化技术委员会负责解释。1范围
色漆和清漆通过测量干涂层密度测定涂料的不挥发物体积分数
本标准是关丁色漆、清漆及相关产品取样与试验的系列标准之一。GB/T9272—2007
本标准规定一种过测量任何规定温度范围以及于燥或固化时间内所得到的干涂层的密度，从而测定色漆、清漆及相关产品中不挥发物体积分数的方法，本方法不适用于超过临界额料体积浓度配制的色漆。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准GB/T1725—2007色漆、清漆和塑料不挥发物含量的测定（ISO3251：2003.IDT）GB/T3186-2006色漆、清漆和色漆与清漆用原材料取样（ISO15528.2000，IDT）GB/T67502007
色漆和清漆密度的测定比重瓶法（ISO2811-1：1997IDT）GB/T207772006色漆和清漆试样的检查和制备（ISO1513:1992，IDT）[SO 2811-2:1997
ISO2811-3:1997
ISO2811-4:1997
术语和定义
色漆和清漆密度的测定第2部分：浸没体（测锤）法色漆和清漆密度的测定第3部分：振荡法色漆和清漆密度的测定第4部分，压力杯法本标准使用下列术语和定义：
不挥发物体积volumeof non-volatilematter受试产品在规定温度下，以均匀且规定的厚度固化或干燥规定时间后所得到的剩余物的体积。4原理
将受漆器（圆片或板片）在空气及水（或具他已知密度的适宜液体）中称重，用受试产品涂覆干燥后再在空气及相同液体中称重。根据这些测量值，就能计算出干涂层的质量，体积和密度。通过测定液体涂料密度（GB/T6750-2007），不挥发物的质量以及干涂层的密度，就可计算不挥发物的体积5仪器和材料
普通实验室仪器和下列仪器设备和材料：5.1分析天平，精确到0.1mg。
单盘型的天平是非常方便的，一种有用的改型是用如图1中所示的标准配衡附件来代替天平盘。GB/9272--2007
1-—天平肾，
2—标准配衡附钢
3—圆片，
4摄渍液体
5.2受漆器
特制的天平支架
受漆器（圆片或板片）的选择取快于待测涂料的大型圆片最好应用于依黏度的色漆以及稀释到喷涂黏度的色漆。板片可以应用于触变性涂料或其他能用刮漆刀刮涂的涂精或使用浸涂法施工的色漆。5.2. 1圆片：直径约为50mm厚度约为0.7mm，距边缘2~3mm处有一小，注，一般认为不锈钢画片是令减的但其缺点足其密度比一般液体除料大得，轻质材料的圆片，包括塑料（如聚对苯二甲酸乙二醇酯）也可使用，只要其右与液体涂料所含有的落剂要触时体积不变，且在必须进行的加热及干燥过程中体积也不变即可。5.2.2板片：尺寸是（75土5）mm×（120土5）mm午板元轴上短边2mm~3mm处有小孔，种带尖端的板片可用于采用浸涂法施工的涂料（见图2）。玻璃板片由于其很平也可以使用。然而，因在玻璃上很难开孔，因此如使用玻璃板片，最好用一根细金属丝制成的管形件或吊架（见图3）将其悬挂由于表面张力的影响·金属丝直径不应超过0.3mm。
注：这种尺寸的板片可能难以放进天平箱内，可以使用更小的板片，只要涂漆面积不小于5600mm即可，5.3吊钩：用于在称量过程中将受漆器吊挂在天平上。由于表面张力的影响，金属丝直径不应超过c.3mm.
注：一根长为（80~40）mm的锦铭（80.20）金属丝是适官的2
1天平背：
标准配衡附件：
金属丝吊架：
被片，
漫溃液体。
图2浸涂法用的合适的板片
（由于两面涂漆，其尺寸比标准矩形板片要小点）图3用于吊挂板片的金属丝吊架
GB/T9272-2007
单位为辜米
5.4烧杯：大小应能浸没受漆器且上面至少留有10mm的间隙，并且能放进天平箱内。5.5支架，如果5.1中所推荐的配衡附件不能得到的话，则在天平形件下装一个不会卡住天平盘阻尼器的支架来散置烧杯。
5.6浸渍液，具有合适密度和类型的液体耳对于涂层是情性的注，对大多数产品用蒸水是合适的，也能使用不影响漆膜的有机腋体3
GB/T9272-—2007
5.7干燥器，使用像硅胶类的于燥物质。5.8，空气干燥箱，能保持规定或商定的温度（见附录A）至土2℃（对于最高为150℃的温度）或士3.5℃（对于一150℃以上和最高为200℃的温度）范围内。空气干燥箱应装有强制通风设备。警告为了防止爆炸，与干燥箱底面积有关的受漆器的数量必须控制在溶剂蒸汽浓度不超过20g/m空气循环不好以及高浓度的蒸汽也可导致错误的结果。5.9带调压器的小电动机：电机转速为（200~4000）/min，小电动机轴上最好安上一个钻夹头5.10金属Y形件：Y形件上带有可以挂圆片的两个小钩5.11容器：圆形金属容器或其他容器用来收集用出的物质6取样
按照GB/T3186-2006中的规定取受试产品的代表性样品按照GB/T20777-2006中前规定对试样进行检查和制备7步骤
进行一式两份样品的平行测定
样品可以按7.2现定采用漫涂、刷涂或用刮涂施涂于圆片或板片上对于特定类型样品的式验温度和加热时同参照附录A7.1未涂漆的受清器体积的测定
7.1.1将受漆器（5Cの和吊钩（5.3）在空气干爆箱（5.8）中干燥，如需要，在推荐的温度下烘干10min，放人干燥器（5.7）50，称量受漆群在室气中的质量，记录这个质量为㎡。加入足量的浸读没（5.6)，必须保证液面高出悬挂者的受漆器顶端至少10mm。7.1.2向烧杯（5
在烧杯侧面标出该没间并在整个测定过程中邮要保持这个额面。液体温度最好应是（3士1)℃。将受漆器悬挂在液体中（见活），再次称重。记录这个质量为。注：如果使用水作为将质液体，可以加人1一简合适的润湿剂使受孩器能迅速而充分地被润湿7.1.3记录液体的品度
并测定在该温度下没体的密度（见7.4记录密度为。7.2施涂方法
7.2.1总则
对圆片按7.2.2的时板片接！.2.3的方法将需要的近似数量的料施除到圆片或板片上达到规定的膜厚（如已知）。
注1：黏稠涂料可用已知数更的质已知的规定希释剂稀释。注2：触变性涂料在使用漆膜制品等除布前，可以进行揽护或用注射器蓝加触变性涤料。7.2.2圆片
浸涂是最好的施工方法，但也可以用刷涂法施工把圆片（5.2.1）系在一根结实的金属丝将其全部浸大样品中，然后把圆片匀速地提出来、滴干并除丢阅片底部形成的任何厚边。这可以用玻璃棒沿着厚边刮拉同时旋转玻璃辉而除去。假若膜的表面有空气泡形成，用针尖将其弄破注：其目的是为了在干燥时获得规定厚度的均匀涂层，30m厚的涂层常表示干涂层体积大于0.15mL。在某些情况下，可能必频浸两次，才能得到规定的厚度，在另外的情况下，为了得到这种合适的条件，有必要首先用适宜的稀释剂将液体涂料稍加稀释。符合这个厚度范围要求的干涂层的质量将随其密度面改变。立即称量圆片的质量并记录这个质量为m对于极稀的涂料产品通过上述两次浸涂操作而无法得到所需厚度（30m）的除层，或对于途料产品中颜料与树脂容易分离用玻璃样棒刮拉会造成涂层中颜料分布不均勺的情况·均可采用用平操作，即在将岗片匀速地从样品中提出来、滴十并用针尖除去圆片上的空气泡后将其挂在Y形件5.10）上。4
GB/T9272-—2007
Y形件夹在小电动机的钻头夹上，开启电动机并调节电压以调节转速，直到圆片甩平（20~30）s为止（仪器装置见图4）。在使用甩平操作时对刚涂完湿漆后圆片的质量不称量。1马达：
2—卡盘：
3—固定在
徐漆西片
虐的金属Y形件
收集回片在用动时过到涂料的容器S
图4使圆片具有均匀涂层的离心装置7.2.3板片
通过浸涂法静样最施涂于图2所示的板片（52）上，或用刮漆刀或线棒涂布器把样品施涂于板片上，
立即称量涂漆版片的质量并记录这个质量为m7.2.4干燥
用受漆器浸漆时所用的属丝或使用其他合适的装置把涂过漆的受漆器悬挂起来。此时不要使用吊钩（5.3)。让漆膜在附录中跳定的条件下干燥。7.3千涂层体积的测定
7.3.1于燥后，把已涂漆的受漆器从干燥时用于悬挂的装置上摘不来，将它连同吊钩（5.3）一起放人干爆器中冷却，然后称量在空气中的质量。记录这个质量为m7.3.2将已涂漆受漆器放人未涂漆受漆器浸溃时所用的同一液体中进行称量（见7.1.2与其注）。务必保证浸渍液体的温度与未涂漆受漆器在该液体中称重时的温度完全相同。假如由于漆膜吸收液体而使质量变化很快，就应采用另一种不被漆膜吸收的液体来代替，并重新测定。记录这个质量为m。注：本方法不造合于以高于临界颜料体积浓度面配制的途料。7.4液体涂料密度的测定
用GB/T6750—2007或ISO2811-2~ISO2811-4：1997各部分规定的方送之—测定样品的密度，精确到1mg/mL，测定密度时的温度要和测定浸渍液体密度时的温度完全相同。记录这个密度为。7.5涂料不挥发物质量分数的测定仅在用圆片涂漆并采用用平操作的情况下使用，此时按GB/T17252007规定进行测定GB/T 9272-—2007
8结果表示
8.1计算
月下列公式计算干涂层的密度、不挥发物的质量分数以及不挥发物的体积分数：干涂层密度，Pm-m
m+m-m-ms
不挥发物的质量分数，NV
NV.-m二m×100
用园片涂漆并采用甩平操作时NV.按（7.5）测得。不挥发物的体积分数，NV
NV.=-NV.Xee
式中：
空气中未涂漆受漆器质量，单位为克（g)：mi
浸人浸渍液体中未涂漆受漆器的表观质量，单位为克（g)；m
湿涂漆受漆器在空气中的质量，单位为克（g）：m
m一干涂漆受漆器在空气中的质量，单位为克（g）ma浸人浸溃液中干涂辣受漆器的表观质量，单位为克（g）NV一不挥发物的质量分数：以（%）表示：NV
不挥发物的体积分数：以（）表示：e——干涂层在试验温度下的密度，单位为克每毫升（g/mL），浸渍液在试验温度下的密度，单位为克每毫升（g/L）：P2液体涂料在试验温度下的密度，单位为克每毫升（g/ml)：计算所得到的两个结果的平均值8.2重复试验
如测得的结果超过重复性限值，进行第3次测定，并取所有结果的算术平均值。（2
如第3次测得的结果和别的结果差值大于1.5×（0.48+0.0086×NV.），在试验报告中注明这个情况，并且列出各个结果。
9精密度
9.1重复性
同一操作者采用相同的仪器设备在相同的操作条件下在短的时问间隔内，对同一试验涂料所得到的两结果之间的差值，在置信水平为95%时应不超过0.48+0.0086×NV，式中NV、为液体中不挥发物的体积分数9.2再现性
不同操作者在不同的实验室对同一试验涂料所得到的两结果之间的差值，在置信水平为95%时应不超过1.06+C.0096×NV.
NV、—一液体涂料中不挥发物的体积分数10试验报告
试验报告至少应包括下列内容：8）识别受品产品所必要的全部细节：6
注明本标准编号（GB/T9272）
使用的受漆器的类型；
浸没受漆器的液体，
施涂涂层的厚度，
是否采用甩平操作：
使用的试验温度及干燥条件（见附录A)g）
试验结果（不择发物体积分数及干涂层密度）：商定的或按其他方法规定的与规定的程序存在的任何不同之处）
试验日期、
GB/T9272—2007
GB/T9272-2007
附录A
（规范性附录）
试验条件
本附录描述了根据干爆模式（见表A2）而定义的各种类型涂料可采用的标准干燥条件（见表A1。
表A.1各种类型涂料的干燥条件
于燥类别
如醇酸/氨基漆
蒸发和聚结
奶·乳胶漆
蒸发和氧化干燥
如醇酸气干漆
化学反应
干燥模式
如：双组份环氧漆
仅为蒸发
如：氯化橡胶漆
遵生产厂商的烘烤说明。
干燥条件
在无生产厂商的这种说明时，先闪下（10~15）min，而后在（105士2）t烘烤1h。在（23上2)C和相对湿度（50±5)%下千燥7d。表A.2干燥模式和干燥类别
干燥类别
附录B
（资料性附录）
本标准与ISO3233：1998技术性差异及其原因表B.1给出了本标准与IS03233：1998的技术性差异及其原因的一览表。表B.1本标准与IS03233：1998技术性差异及其原因本标准的章条编号
5.9~-5.11
技术性差异
部分标准引用了采用国际标准的我国标准。删去了空气干燥箱要测定空气流速的内容增加了用圆片涂漆思平时的一些附件。增加了适用于其些涂料的用圆片涂漆后的用平操作
增加了采用用平操作后涂料不挥发物质量分数的测定方法
增加了应在报告中注明是否采用甩平操作的内容
符合我国国情。
GB/T9272-2007
在新修订的测定不挥发物含量的ISO标准中不再规定要测定空气干燥箱的空气流速本标准增加了适用于某些涂料的用圆片涂续并甩平的方法，使标准适用范周更广。左边所列为甩平时用的相关附件。，对甩平操作进行了详细规定，使标准更易实施。
采用甩平操作时由于无法准确测定湿涂漆圆片的质量，因而无法通过计算获得涂料不挥发物质量分数，此处专门规定此方法是使标准内容更完整。
更合理，便于理解。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
