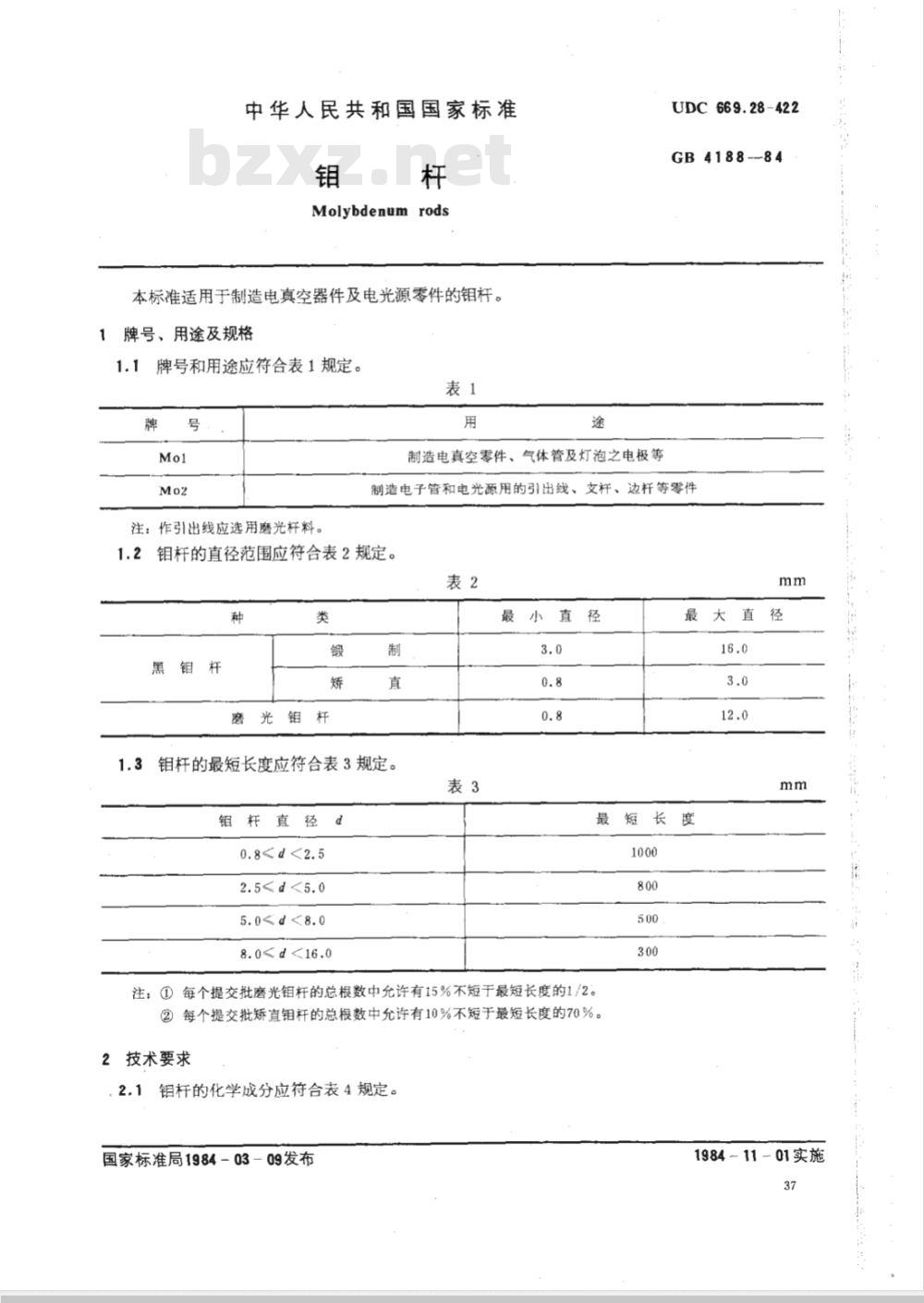

【国家标准(GB)】 钼杆

中华人民共和国国家标准
Molybdenumrods
本标准适用于制造电真空器件及电光源零件的钼杆。牌号、用途及规格
1.1牌号和用途应符合表1规定。表1
注：作引出线应选用磨光杆料。用
制造电真空零件、气体管及灯泡之电极等UDC669.28-422
GB4188--84
制造电子管和电光源用的引出线、支杆、边杆等零件1.2钼杆的直径范围应符合表2规定。表2
磨光钼：
钼杆的最短长度应符合表3规定。1.3
钼杆直径d
0.82.55.08.0最小直径
最短长度
注：①每个提交批磨光钼杆的总根数中允许有15%不短于最短长度的1/2。②每个提交批矫直钼杆的总根数中允许有10%不短于最短长度的70%。2技术要求
钼杆的化学成分应符合表4规定。2.19
国家标准局1984-03-09发布
1984-11-01实施

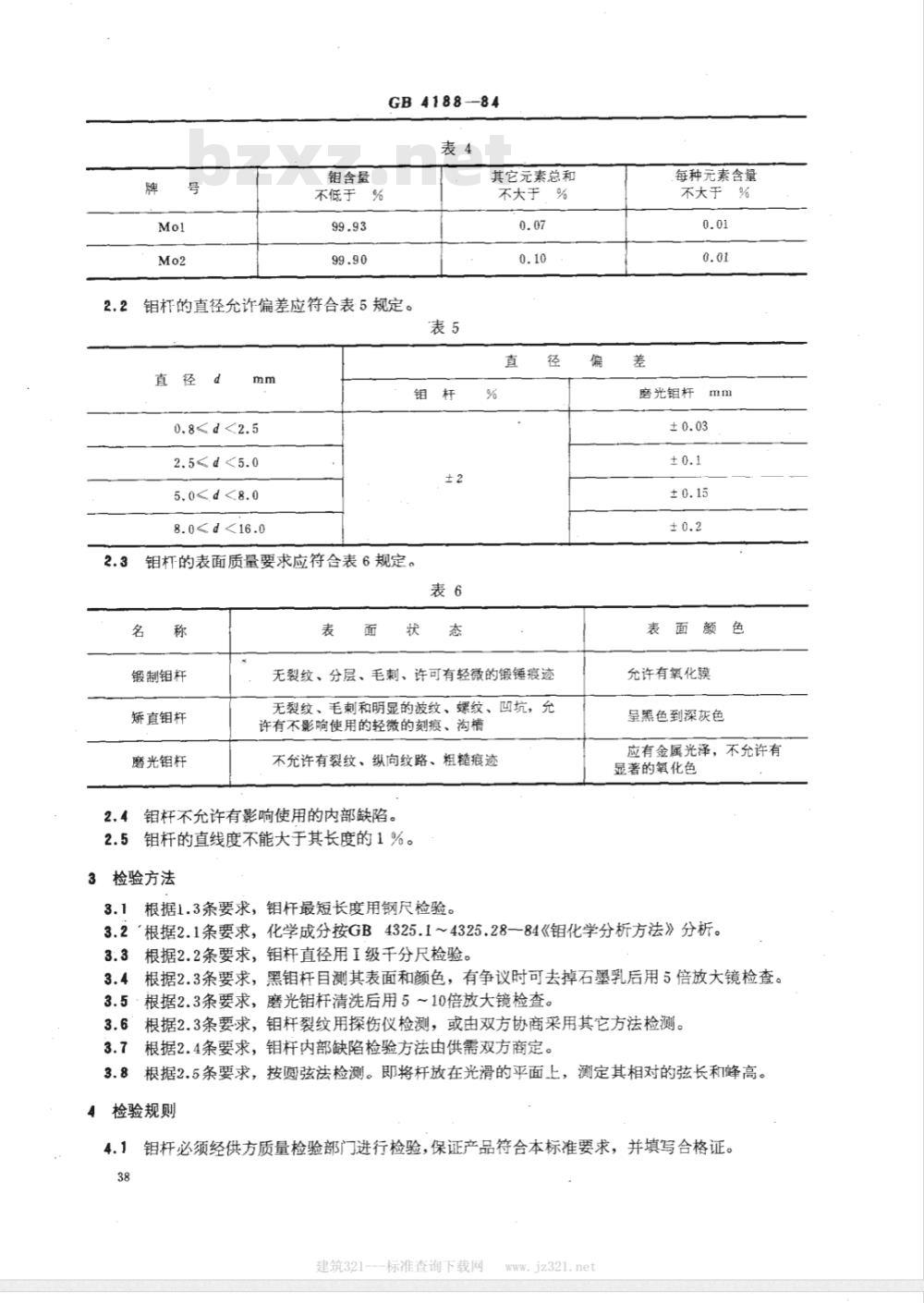

钼含量
不低于
GB4188--84
其它元素总和
不大于，%
钼杆的直径允许偏差应符合表5规定。表5
0.82.5≤d<5.0
5.0<.d<8.0
8.0钼杆的表面质量要求应符合表6规定。表6
锻制钼杆
矫直钼杆
磨光钼杆
无裂纹、分层、毛刺、许可有轻微的锻锤痕迹无裂纹、毛刺和明显的波纹、螺纹、凹坑，允许有不影响使用的轻微的刻痕、沟槽不允许有裂纹、纵向纹路、粗糙痕迹钼杆不允许有影响使用的内部缺陷。钼杆的直线度不能大于其长度的1%。2.5
检验方法
每种元素含量
不大于
磨光钼杆
表面颜色
允许有氧化膜
呈黑色到深灰色
应有金属光泽，不允许有
显著的氧化色
根据1.3条要求，钼杆最短长度用钢尺检验。3.1
3.2‘根据2.1条要求，化学成分按GB4325.1～4325.28—84《钼化学分析方法》分析。3.3根据2.2条要求，钼杆直径用I级千分尺检验。根据2.3条要求，黑钼杆目测其表面和颜色，有争议时可去掉石墨乳后用5倍放大镜检查。3.4
3.5·根据2.3条要求，磨光钼杆清洗后用5~10倍放大镜检查。3.6根据2.3条要求，钼杆裂纹用探伤仪检测，或由双方协商采用其它方法检测。根据2.4条要求，钼杆内部缺陷检验方法由供需双方商定。3.7
根据2.5条要求，按圆弦法检测。即将杆放在光滑的乎面上，测定其相对的弦长和峰高。3.8
4检验规则
钼杆必须经供方质量检验部门进行检验，保证产品符合本标准要求，并填写合格证。建筑321---标准查询下载网

GB4188--84

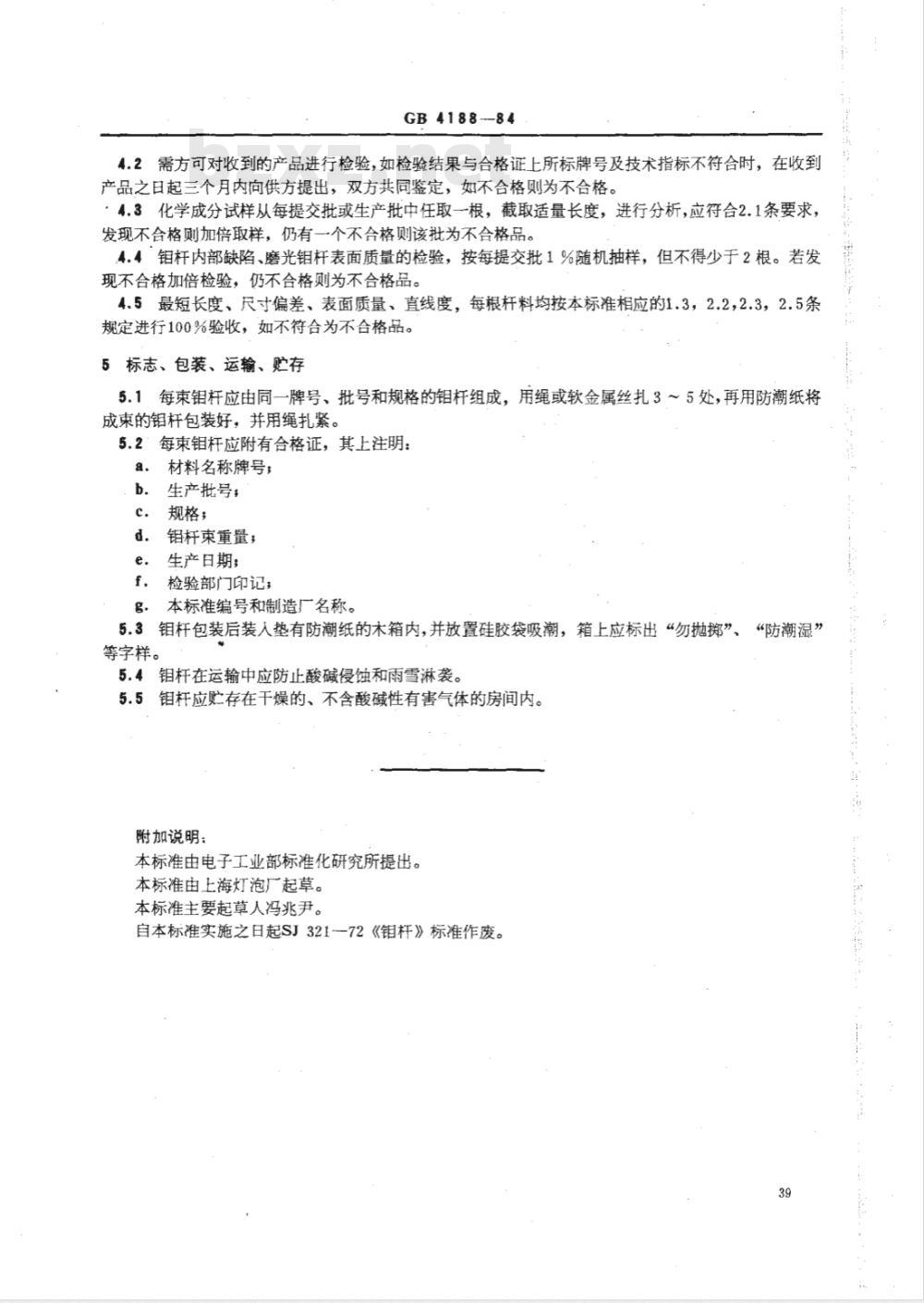

4.2需方可对收到的产品进行检验，如检验结果与合格证上所标牌号及技术指标不符合时，在收到产品之日起三个月内向供方提出，双方共同鉴定，如不合格则为不合格。：4.3化学成分试样从每提交批或生产批中任取一根，截取适量长度，进行分析，应符合2.1条要求，发现不合格则加倍取样，仍有一个不合格则该批为不合格品。4.4钼杆内部缺陷、磨光钼杆表面质量的检验，按每提交批1%随机抽样，但不得少于2根。若发现不合格加倍检验，仍不合格则为不合格品。4.5最短长度、尺寸偏差、表面质量、直线度，每根杆料均按本标准相应的1.3，2.2，2.3，2.5条规定进行100%验收，如不符合为不合格品。5标志、包装、运输、贮存
5.1每束钼杆应由同一牌号、批号和规格的钼杆组成，用绳或软金属丝扎3～5处，再用防潮纸将成束的钼杆包装好，并用绳扎紧。5.24
每束钼杆应附有合格证，其上注明：a.
材料名称牌号：
生产批号：
规格，
钼杆束重量；
生产日期；
检验部门印记；
本标准编号和制造厂名称。wwW.bzxz.Net
5.3钼杆包装后装人垫有防潮纸的木箱内，并放置硅胶袋吸潮，箱上应标出“勿抛掷”、“防潮湿”等字样。
5.4钼杆在运输中应防止酸碱侵蚀和雨雪淋袭。5.5钼杆应贮存在干燥的、不含酸碱性有害气体的房间内。附加说明：
本标准由电子工业部标准化研究所提出。本标准由上海灯泡厂起草。
本标准主要起草人冯兆尹。
自本标准实施之日起SJ321--72《钼杆》标准作废。39
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
