【国家标准(GB)】 钨杆

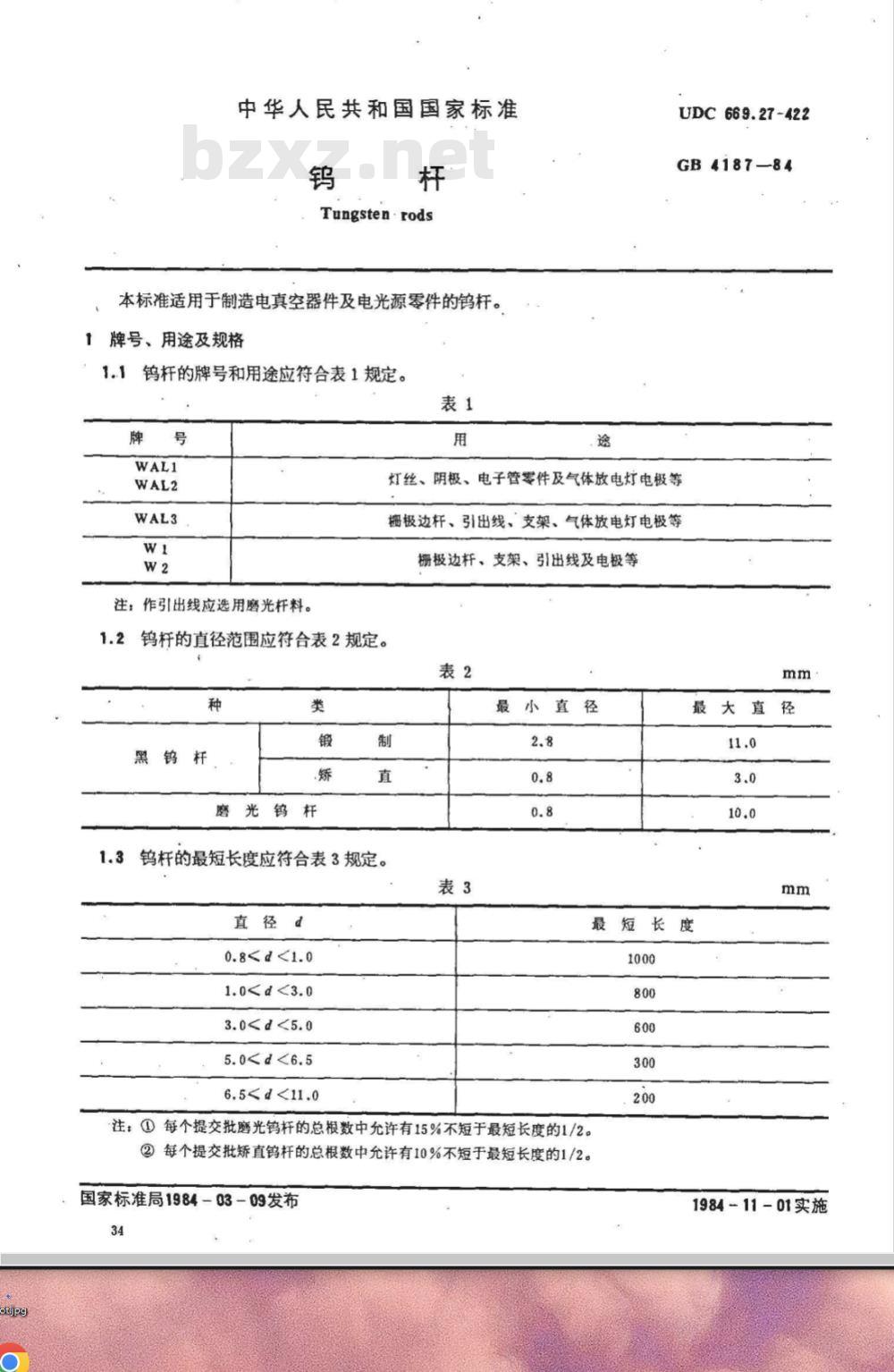

中华人民共和国国家标准
Tungsten rods
本标准适用于制造电真空器件及电光源零件的钨杆1牌号、用途及规格
1.1钨杆的牌号和用途应符合表1规定。表1
注：作引出线应选用磨光杆料。1.2
钨杆的直径范围应符合表2规定。种
磨光钨杆wwW.bzxz.Net
UDC669.27-422
GB 4187-84
灯丝、阴极、电子管零件及气体放电灯电极等栅极边杆、引出线、支架、气体放电灯电极等栅极边杆、支架、引出线及电极等表2
钨杆的最短长度应符合表3规定。1.3
直径d
0.81.03.05.06.5最小直径
最短长度
注：①每个提交批磨光钨杆的总根数中允许有15%不短于最短长度的1/2。②每个提交批矫直钨杆的总根数中允许有10%不短于最短长度的1/2。国家标准局1984-03-09发布
1984-11-01实施

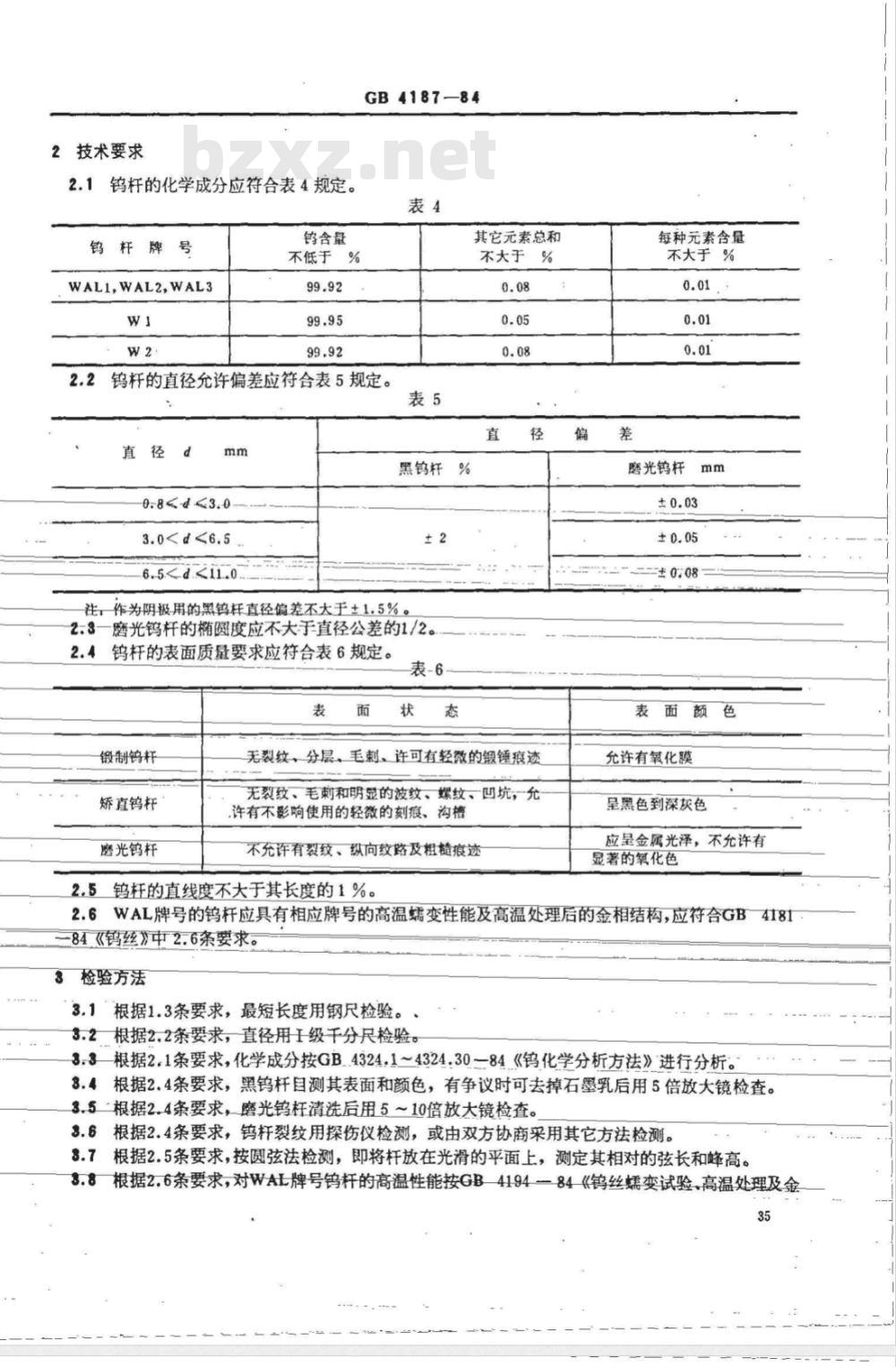

2技术要求
2.1钨杆的化学成分应符合表4规定。钨杆牌号
WAL1,WAL2,WAL3
GB4187-84
钨含量
不低于“%
钨杆的直径允许偏差应符合表5规定。直
3.0其它元素总和
不大于%
黑钨杆%
注，作为阴极用的黑钨样直径偏差不大于+1.5%2.3一磨光钨杆的椭圆度应不大于直径公差的1/2。2.4钨杆的表面质量要求应符合表6规定。表
锻制钨杆
矫直钨杆
磨光钨杆
无裂纹、分层，毛刺、许可有轻微的锻锤痕迹无裂纹、毛刺和明显的波纹、螺纹、凹坑，允,许有不影响使用的轻微的刻痕、沟槽不充许有裂纹、纵向纹路及粗糙痕迹2.5钨杆的直线度不大于其长度的1%。偏
每种元素含量
不大于%
磨光钨杆
±0：08
表面颜色
允许有氧化膜
呈黑色到深灰色
应呈金属光泽，不允许有
显著的氧化色
2.6WAL牌号的钨杆应具有相应牌号的高温蠕变性能及高温处理后的金相结构，应符合GB4181-84《钨丝》中2.6条要求。
3检验方法
3.1根据1.3条要求，最短长度用钢尺检验。3.2根据2.2条要求，直径用1级千分尺检验。3.3根据2.1条要求，化学成分按GB.4324,1~4324.30-84.《钨化学分析方法》进行分析。3.4根据2.4条要求，黑钨杆目测其表面和颜色，有争议时可去掉石墨乳后用5倍放大镜检查。3.5根据2.4条要求，磨光钨杆清洗后用5～10倍放大镜检查。3.6根据2.4条要求，钨杆裂纹用探伤仪检测，或由双方协商采用其它方法检测。根据2.5条要求，按圆弦法检测，即将杆放在光滑的平面上，测定其相对的弦长和峰高。3.7
根据2.6条要求，对WAL牌号钨杆的高温性能按GB4194一84《钨丝蠕变试验、高温处理及金3.8
相检查方法》检验。
4检验规则
GB4187-84
4.1钨杆必须经供方质量检验部门进行检验，保证产品符合标准要求，并填写质量合格证书。4.2需方可对收到的产品进行检验，如检验结果与合格证上所标牌号及技术指标不符合时，在收到产品之日起三个月内向供方提出，双方共同鉴定，如不合格则为不合格。4.3化学成分试样从每一提交批或生产批中任取一根，截取适量长度，进行分析，应符合2.1条要求，发现不合格则加倍取样，仍有一个不合格，则该批为不合格品。4.4WAL牌号钨杆的高温性能，供方在每个提交批或生产批中取一个样，按2.6条规定，在Φ1.25mm的半成品作高温蠕变试验、金相检验，在0.4mm的半成品作高温退火金相试验，根据其结果确定WAL1，WAL2，WAL3牌号。
4.5磨光钨杆表面质量检验按每提交批1%随机抽样，但不得少于2根。若发现不合格则加倍检验，仍不合格则为不合格品。
4.6最短长度、尺寸偏差、表面质量、直线度，每根杆料均按本标准相应的1.3，2.1，2.4，2.5条规定进行100%验收，如不符合为不合格品。5标志、包装、运输、贮存
5.1每束钨杆应由同一牌号、批号和规格的钨杆组成，用绳或软金属丝扎3～5处，再用防潮纸将成束的钨杆包好，并用绳扎紧。5.2每束钨杆应附有标志，并注明：材料名称牌号，
生产批号，
规格，
钨杆束重量；
生产日期；
检验部门印记，
本标准编号和制造厂名称。
钨杆包装后装人垫有防潮纸的木箱内，并放置硅胶袋吸潮，箱上应标出“勿抛掷”、“防潮湿”5.3
等字样。
5.4钨杆在运输过程中应防止酸碱侵蚀和雨雪淋袭。5.5钨杆应贮存在干燥的、不含酸碱性有害气体的房间内。附加说明：
本标准由电子工业部标准化研究所提出。本标准由上海灯泡厂起草。
本标准主要起草人张志敏。
国内外标准
国内外标准
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
