【铁路运输行业标准(TB)】 数字调度通信系统 数字调度机技术要求和试验方法

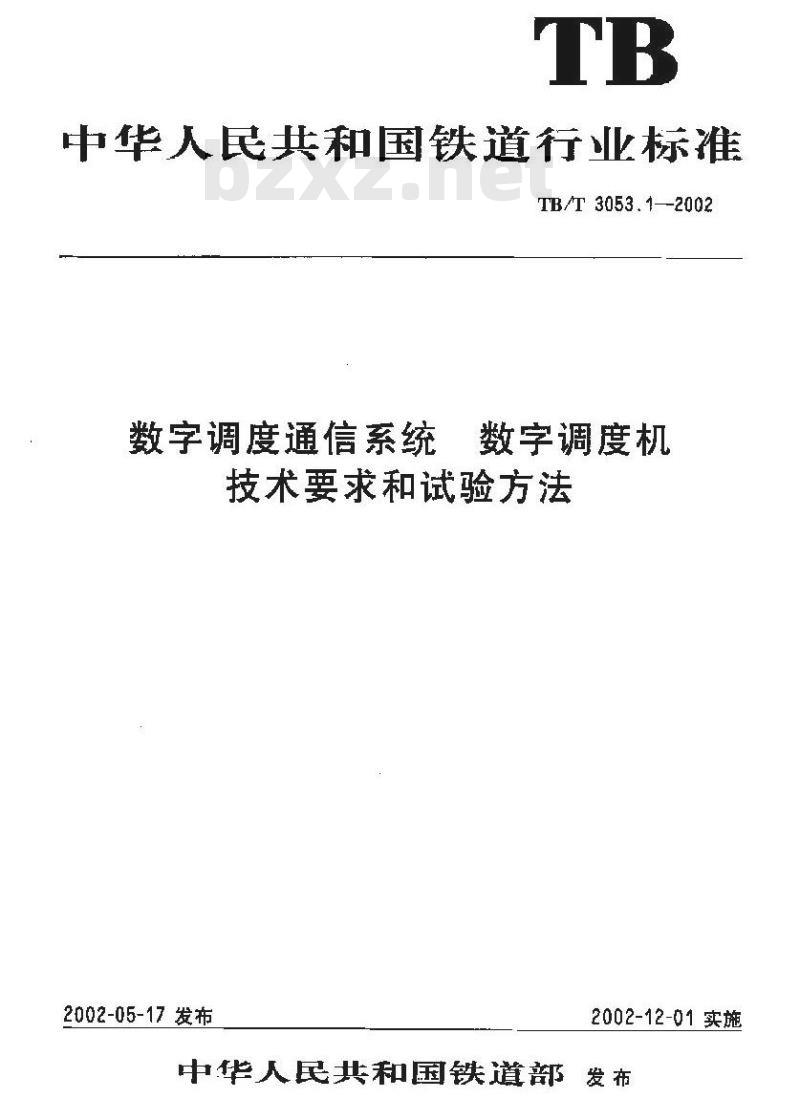

中华人民共和国铁道行业标准
TB/T 3053.1—-2002
数字调度通信系统
数字调度机
技术要求和试验方法
2002-05-17 发布
2002-12-01实施
中华人民共和国铁道部发布

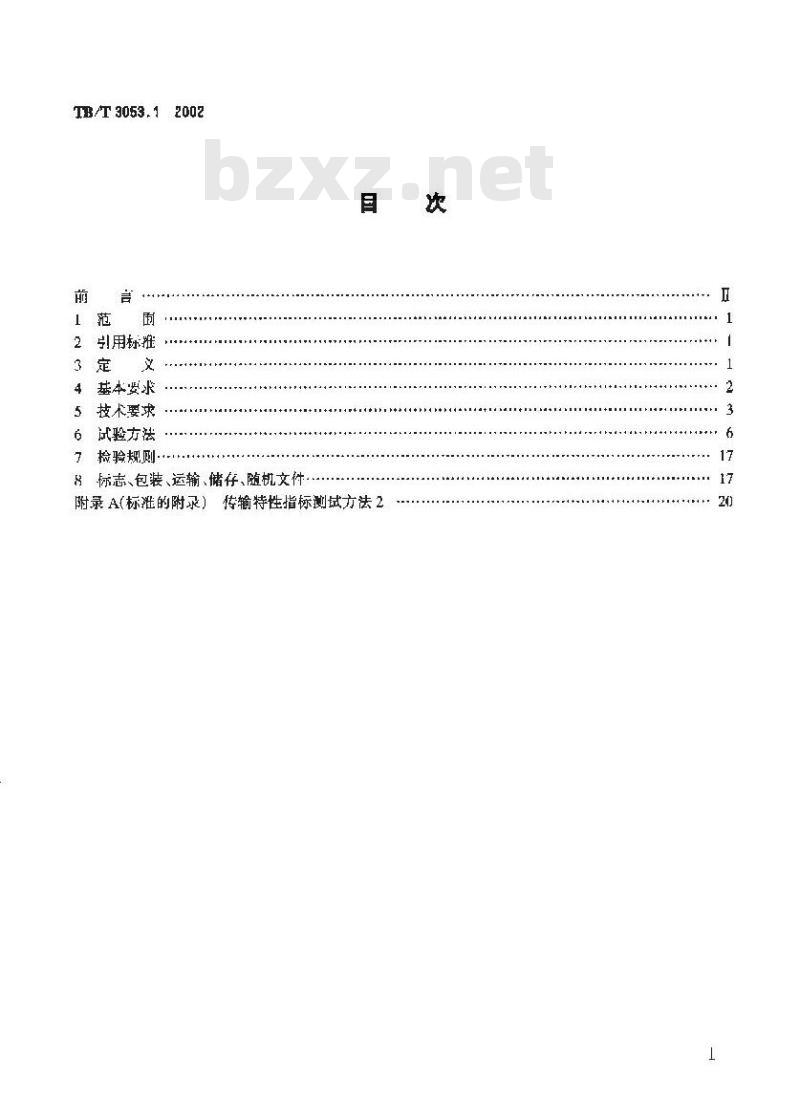

TB/T3053.12002
2引用标推
4基本要求
5技术要求
6试验方法
7捡验规则
8、标志、包装、运输、储存、随机文件目
p+++++++
附录A（标准的附录）传输特性指标测试方法25
TB/T3063.1-2002

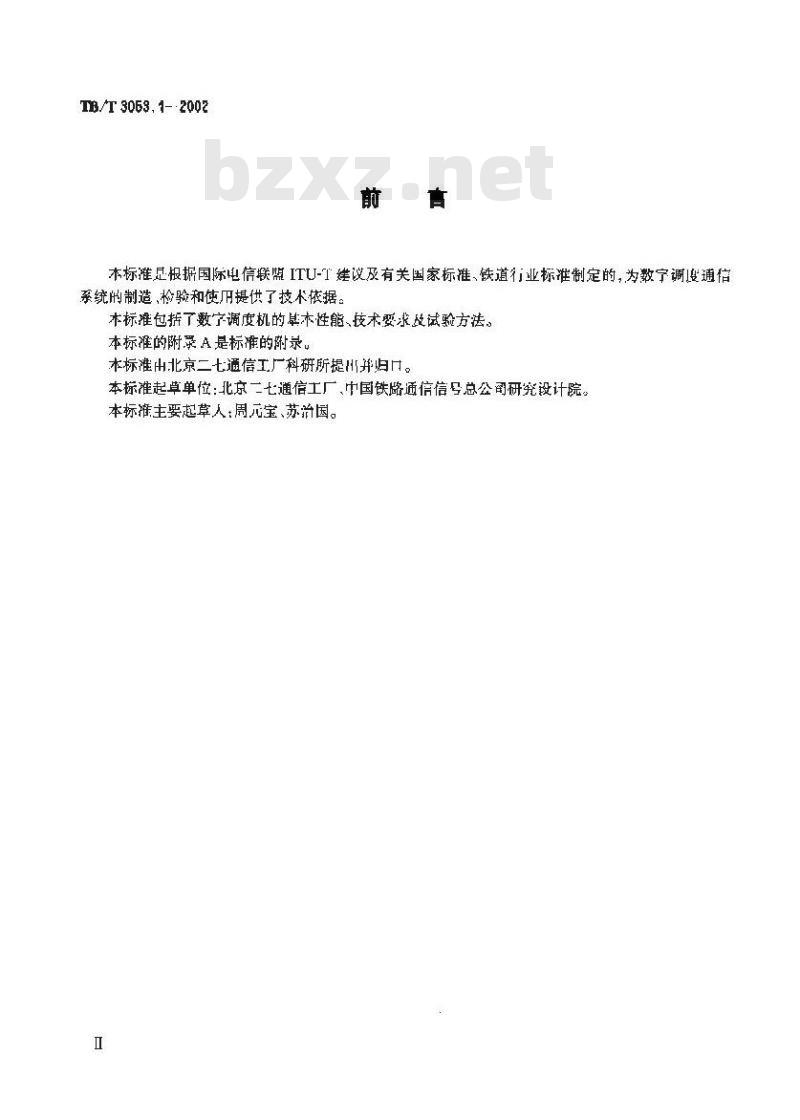

本标准足根据国际电信联盟ITU-T连议及有关国家标准、铁道行业标准制定的，为数调度通信系统的制造，检验和使提供了技术依据。本标推包括了数字调度机的其木性能、技术要求改试验方法。本标准的附采A是标准的附录。
本标准出北京二七通信工厂科研所提州并归。本标准起草单位：北京二七通信工厂、中国铁路通信信号总公司研究设计院。本标准主要起草人：周元宝、苏治国。Ⅱ下载标准就来标准下载网

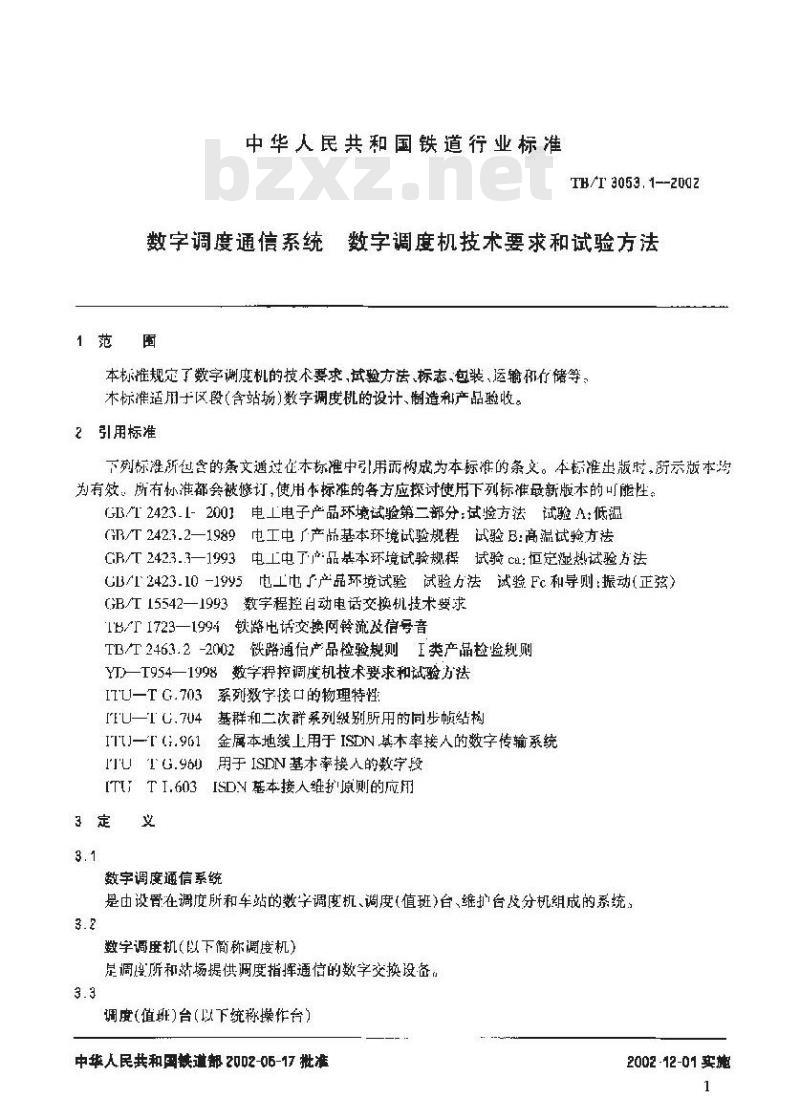

中华人民共和国铁道行业标准
TB/T 3053. 1--2002
数字调度通信系统数字调度机技术要求和试验方法1范画
本标推规定了数字谢度机的技术要求,试验方法,标,包装，运输和行储等，本标准适用于区段(含站场)数字调度机的设计、制造和产品验收。2引用标准
下列标涯所包含的条文通过在术标准中引用而构成为本标谁的条文。本标准出版时，所示版本为有效，所有物准都会被修订，使用机标准的各方应探讨使用下列标谁准最新版本的可能性，GB/T2423.1-2001电工电子产品环境试验第二部分：试验方法试验A：低温（B/T2423.2—1989电工电产品基本环境试验规程试验B：高温试验方法CR/T2423.3—1993电上电了产:品基本环境试验规程试验ci：恒定湿热试验方法CB/T2423.10-1995电工电了产品环境试验试验方法诚验Fc和导则振动（正弦）GB/15542—1993数字程控自动电话交换机技术要求TB/1723—1994锁路电话交换网铃流及信号音TB/T2463.2-2002铁踏信产品检验规则上类产品检验规购YT—T954—1998数字程控调度机拉术要求和试验方送ITLU一TG.703系列数字接口的物理特性基群和二次群系列级别所用的同步恢结构IFU—T C.704
金属本地线上用于ISDN基本率接人的数字传输系统ITU-rG.961
ITUTG.960用于ISDN基本事接人的数宇段[TUTI.603ISDV基本接人维护原则的应用3定义
数宇调度通信系统
是由设置在调度所和车站的数字调度机、调度(值班)台、维护台及分机组成的系统，3.2
数字调度机（以下简称调度机）是调所和站场提供调度指挥通信的数字交换设备。3.3
调度（值班)台(以下统称操作台）中华人民共和国铁道部2002-06-17批准2002-12-01实施
T/T 3053.12002
是调度(值班)员进行调度操作的特殊川户终端设备维护台
是管理维护数字调度通依系统的计算机终端。分机
是调度机的用户终端：
会议呼叫
操作台对非预實的整红（群）用户发出的组呼（群呼）。4基本要求
4 1 调度机甚有2 Mb/s 的 A接口,2B+D的 L:接口 警通用户接口,集中录音接口,音赖一/四线接等，多见图士
A接口
芦通用户接！
音数二/匹饭接口
巢中录音接口
图1调魔机接口
4.2调度机应具备红网能力，红成数字调度通信系统：能接人多个为向的调度回线。
能配置多个操作台分别管理多个区段的多种调度业务。具备通道切换的必能：
其有与上级调度交换机连接的接口。聚用主从同步方，同步于传输设备24.3
调度机脏满足操作台的单呼，组呼,全呼以及会议呼。4.4
谢度机采用互不控制复原方式，任伺一方挂机，们m后通话电路复原。调度机的呼川接续应在10内完成。4.6
调度机操作台与分机间的呼叫链路阻塞4.7
在人证务带时叫时,谢度机接续做障率0.1：4.8
车站调度机碰满足站间行车电话和区间电话的接人功能。4.9调度机的维护台应具备对数调度通借系统进行集中维护管理的功能。4.9.1维护台能对数字调度通信系统的数据进行设置和修改。4.9.2继护台成白动监测整个数字调度通信系统通路和各种设备的故障情况，并将故障定拉到电路板级，提供故障统计报表
4.9.3维护台应其有与上层网络管理设备的接日，接口类型应符合铁道部的有关规定。2
4.10环境要求
TE/T 3053.1—2002
a调度机机房止常环境温度：5～351）对湿度：20%·-9%
c)大气压:70 kP~106kPa
4.11调度机交换容量系列：256、512、1024g4.12电源要求
a）直流电源电压标称值-48V；波动范围-43.2V~.-54V.b）电源杂育：杂音计衡重杂音≤2mV,峰-峰值≤100mV4.13按口要求
数字中继的信令应符合铁道部有关规定。数字中继(2Ml/的A)接口4.13.1
物典/电气持性成符合ITU-TG.703规定；Ls）顿和复帕结构应符合ITLI-T G.704规定；速率：2048kb/s1102.4L/g；
d）码型:LB3;
阻抗：75只不平衡/1200平衡。
4.13.22R+ D(U)接
速率:160 kb/g8 h/s
b）信号传输线路长度：0.5mm普通市话双绞铜线4km4.13.3普通用户接口
4.13.3.1用户信号方式
满足(13/I15542直流脉冲和LIMI双音多频两种方式。4.13.3.2用线条件
a）最人环阻（含话机):1.8k9,回路电流18mA；b）线间绝缘电阻20ka；
c）线间电容0.5μF
4.14操作台呼叫分机时应有初振铃和韧回铃育，时长为0.4s-·154.15可靠性要求
）谢度所调度桃平均无故障工作时间5年。b）站场调度机5年景计中断时间=0.5h.4.16保护地线电阻：10.
4.17工作地线电阻：40。
5技术要求
5.1传输要求
5.1.1传输损耗
调度机/操作台的数字点至其本（调度机）分机和至其远端（调要机）分机间的传输揽托应不人了4d,并个得小于 1dH
5,1.2两个方向间传输损耗一致性在基准频率1020H，实际传输损耗在两个传输方向间的差别不得超过1。5.1.3短时间内损耗随时间变化
以频率1U2U1[z，电平为：10B的正弦倍号作源，在任意标准运行10min间随内与开始测试时的电平比较,其变化值不大于土0.2dB。5.1.4频响
TB/T 3053.1—2002
调准机当基频题率1020Hz，电乎为一10dBrmU的止弦信号加在通话分机方输人端或操作台摘人数字点在300TTz-：3400IIz范用内，以调度机/操作台输出数字点或分输出端1020IIz测得的衰耗为基准,其他频掌衰耗偏离值应符合以下要求：) 300H.-400H: -0.6Rr-~+2.0rlBr;b)400 HzG00 Hz: --0.6 dBr~ + 1.5 dBr :c)6001z--2 401z: 0.6dBr-- t 0.7dlrid) 2400 Hz～3000Hz; -0. dBr～ +1.IBr:e) 300lz--34001z: 0.6dBr--+3.0dBr.6.1.5增益随输入电乎变化
在分机输人端或调度机/操作台输人数字点输入-55-：+3dBm0.频率1020Hz正弦信号，调度机/操作台输出数字点或分机输山端相对丁10dBrmo输人信号时的电平波动应符合以下值：(+3.U~-40) dBm0:±U.5dBr;
(- 40- - 50)dBm(: ±1.0dHr;
(-50--55) dRmU: 13.0dRr,
5.1.6 杂音
6.1.6.1衡重杂音：操作台MIC输人端到分机端一5GcBimOP.分机到调度机/操作台输山数宁点不人于-62dBmOp.
5.1.6.2分机端和探作台喇叭输山端忙时非衡重杂育电平均≤一40dBm0(测试频率为30Hz～20kHz)。5.1.7总失真
以频率120Hz、0Hm-：45dFm0的正核信号加到分机输人端或调度机/操作自输人数字点，在调度机/操作台输出数宁点或分机输出端测量，信号总失真比应太于下式计算值：L- L -10Lg[10 L-L-s)4U - 10'L)]式中：
L——测试信号的信号电平(单位dBmO)Lo—输出相对电平(dBr)：
由模拟部分引起的杂音，胺67dBmop；S/N——PCM通路编解码器的信号对总失真的比值(1TL-TG,712)。5.1.8串音衰轻
输人止弦信号 1(121H,0rlFrm0,任何两个邻通话回路间的串章衰耗庭小于一G7IR。5.1.9数字中继接口误码
数字中继接口长期比特误码率1×10*%5.1.102B+D接口误码
2B+D接H长期比特误码率=1×10-95.2用户接口电气特性
5.2.1阻抗特性
图2用户侧测试网络
TR/T 3053.1—2002
用户接口用抗特性以回波损耗表示，对图2阻抗测试网络（R2为5600或6800）。用户接口的回波损耗成满足图3要求：
5,2.2对地阻抗不平律
由用户接口对地阻抗不平衡产生的纵向转换耗应满足图4.18
5.2.3接口点的相对电平
电85858
不合格
（在拒人范因中[心数值）
额率（行
图3连接测试网络时回输损耗最小值合格
在推内范围中的效伯
国4用户终端接口点对地阻抗不平衡掘耗 0
接口点的输入相对电平:取0dB,摘人相对电平的容差-0.3dB～+0.7B;接口点的输出相对电平：4dB,输出相对电平的容差U.5dB-+U.5dB5.3铃流及倍号音
5.3.1流的技术指标
5.3.1. 1铃流源为25 H+3Hz正弦波,谐波大真10%,输出电压75Vms=15 Vms5.3.1.2当有尴石接口时，允许采用50Hz±3Hz，谐波失真10%，输出电压75Vrms+15Vms正弦波作铃流源。
5.3.1.3振铃采用5断结，即断4合1，断续时间各允诈偏差不超过=10%5.3.2信号音的技术指标
5.3.2.1信号音源为450H125Hz正弦波，谐波失真≤10%。5
TB/1 8053.1—2002
5.3.2.2信号音源发送电平-4rPrml-—13cBm0,5.3.2.3信号的含义结构应符台TB17235.4过压过流保护及安全要求
5.4，1调度机的过压过流保护件能，主要用以防护来自以下一个方面的过压和过流冲出：）用户线和操作台线上（或附近）因雷击造成的电涌（不包括置接的强烈需）。邻近的申力线或电气火车发生故障时感应出的短时交流电压，b)
）通信线和220V交流低压电力线直接和碰充许产生故障或损坏的标摊分两级：6.4.2
1）标雅A一一调度机在试验后应能在规定限度内正常工作,不至于引起损伤或误动（例如软件恶化，故障检测设备误动），这且是对试验以眉的要求，至于延在试验时，这些现象是允许的。试验中充许熔丝或其他装置动作，但在换好熔丝后能恢复正常运转。b）标准B—一直到整个试验完毕，不应发生着火现象，任何损伤或水久性故障都只限丁在外线接口的少数电路中。
5.4.3直流电过压保护（模拟内电脉冲）应经受住在川户线上规定值以下的感应过电压而不降低任何部件的性能，峰慎申压为1000V。6.4.4电力线过压保护（电力线感应）应经受任在特性外线上的数尚电动势650V0.5=以内的过电退而不降低任何部件的性能。5.4.5与电力线接口的过压保护（通信线碰电力线）当直接与根或二极导线相接触的220V(50Hz)15min的影响时i当没有差火危险。5.5绝缘电阻
5.5.1止常绝缘：当温度为15亡.-35，相对湿度为45%～75%，大气压力为86kPa-.106kP时，外线端了对地间绝缘电阻成：不小于20M05.5.2潮湿绝缘：当温度为40，相对湿度为%，大气压力为70kPa-106kFa时，外线端了对地间的绝缘电阻成不小于1Mn。
5.6振动
振频为10Hz~20Hz加速度为5m/g3，振动后应无机械损伤，并满足技术要求5.1.-5.4的关规定。
5.7稳定度
6.7.1当温度为15~35相对证度为45%-75%，大气压力为86kPa*?16kPa，电源电压在44-~54)V范国内变化时,产品成符合本称罐第 5.1-.5.5.1的要求5.7.2当温度为5～40相对湿度为90%，大气压力为70kPa~106kPa，电源电压在44V-54V范围内变化时，品成符合本标准5.1.1--5.1.55.1.9--5.3.1.2、5.4.5.5.2的岁求，6试验方法
6.1公共试验条件
6.1.1试验坏境应在被测调度机实际使用的正带温度、湿度范围和标称供电电压及正常负荷条件下进行。
传输指标测试可采全逆接或半连接的测试方法：6.1.3试验界面：
数疗接I以数字配线架(LDF)为界。a）
模拟接口以总配线F为界，
除特注明外，测试监测点均设在被测通路相应配线架对应的接口接线端。6.1.4镀测设餐最终试验结果应扭除试验系统的系统误差。6
6,2测试仪表设备要求和抽查原则6.2.1测试仪衰设备
6.2.1.1FCM测试仪，
6.2.1.2音频选懒平乎表要求：
TR/T 3053.1 2002
输入阻抗：600阻抗回摄40dB：
高阻抗(230kn)对地浮空平衡。
选频范围：100H=～10kHzs
带宽：不人于13H2：
测试电平范围：—70B1～+10B1of)
分辨能力:U.1dB
灵度：·80dmc
稳定度：10m1H内仪表读数变化小于0.05cBh?
平衡方法测试时,其刘地平衔度不小于6B，测试阻抗回波据耗时,应选用刘地浮空平衡方式
6.2.1.3音频信号发生器
输山阻抗:6000输山,200 Hz～10kHz懒段内回波损耗40 dR:00输山时,内阴≤100。信号电平范围：：60dli【10dm
c）稳定性：10min内输出信号电平变化≤0.05B。6.2.1.4三元件仪丧的组成
1）一.元件音频信母发牛器（以下商称三元件）的组成见图5.22
答乌牛器
(三元件）
（学欧）
信号农生器
r600m)
图6模拟三元件音频信号发生器的组成）三元件音频电平表（以下商称三元件)的组戒见图6。6.2.1.5直流环路保持器(H)
a）有源直流环路保持器
营号安生器
(三元件）
阻抗：20Hz-72000IIz赖带内；交流阻抗>30kQ；等效直流电阻<1k2平衡度：300Hz~72lHz频带内≥65dB。一绝对群时延和群时延10us
最大直流对地电压<跖V。
TB/T 3053.1—2002
直流电流可调节，最小上作电流：>18mA。当顺电平装
（离阻）
告频电表
1）尤源直流保持器
电感：10H;
图6模拟接口三元件电率表组成
平衡度：266 dB。
测试使用元器件精度
测试连接电路中使用的电阻误差均≤0.1%。测试连接电路中使用的电容误差均≤0.11%。-测试桥路平衡两臂的元件应配对,相对误差≤0.1%。音频巾平表
（三元阵）
音额电平表
【一元件】
用于表随有流的电容值50μF,平衡度测试时隔直流电容要求配对,相对误差5%：
6.2.2抽查方法和原始测试据处理原购6.2.2.1抽查方法
a）随机抽取两条通路进行测试，如不衍合指标，加倍复测，只充许测一次，测试结果以复测果为准。b）对中音杂音等小信号联最差值作为最终测试结果6.2.2.2原始测试数据处理原则
依据指标规定的有效位数，对所测原始数据接\4含6进1，有尾5进1,无尾5得偶\进行数册惨约：
6.3传输特性指标测试
传输特性指标测试按本条或附录A的规定执行,以附录A规定的试验方法为仲故方法6.3.1传输损耗和传输损耗随时间的短期变化及传输损耗一致性6.3.1.1设备和仪表，有音频信号发生器、音懒电平表和直流坏路保持器。6.3.1.2测试连接电路如图7：
6.3.1.3试验方法
a）建立被测通路并保持、
b）按要求连接测试电路并接人仪表和设备。8
x1sour
TB/T 3053.12002
图7传输衰耗测试连接电路
r】 开关 KI 和 K2按图 7位置,发送端加人频率 f=1 020 T[z,电平 [.= :101 dhm0 正弦信号,在通路接收端选测信号电平Pl,连续观测10mil,每分钟内均匀采案5个数据,其中任一个数据的最大偏离值≥0.2dB
d）开关K1，K2版至图了反方向，按步骤c)测试通路另外方向的传损耗P2和损耗时间短期变化的0.2d
测试技术指标符合5,1.1 -5.1.3要求。6.3.1.43
6.3.2频响
6.3.2.1测试仪衣和设备，有音频信专发尘器、音频电平衣和直流环路保持器。6.3.2.2
测试连接电路参照6.3.1.2
试验方泌
建立被测通路并保持。
接喜求连接测试电略，接入设表和设备。)
开关K置图7所示,发这端加人赖率「一1020Hz,电平[,一－10rIm0正弦信号，在通路接收端选测信号电平P0.
d发送端口分别发送【=（300~3400)H范围内的各频率点,相同电平的各正弦测试信号,接收端选测各频率点电平
各频求点电平相对1V的电平差，即为频率衰耗偏商值：f
开关K1,K2扳至图7反方间,改变测试信号传输方向，测试相反传输方向的频率衰耗偏离值.
6.3.2.4技术指标符合5.1.4求。6.3.3增益随输入电平变化
6.3.3.1测试仪表和设备，有音频信5发生器，育频电平表、直流环路保持器6.3.3.2测试连接电路按照6.3.1.2。6.3.3.3 试验,小法
a）建立被测通路保持，
）按测试要求接人测试表和设备：c）开关K置图7位置,发送端发送频率f-1020Hz,电平L-一10dBmD正弦测试信号，在通路接收端选测信号输H电平增益P改变发送测试信号电平，电乎范围为-55dHm0-+3dHm，在通路输出端分别选测各发送信号的输出电平增益P,)各摘出电增益P相对PO的电平差，即为输人电平变化的测试值e）开关Kl,K2扳至图7反方间，改变测试信号传输方间，重复）、)步骤测试通路相反传输方向的增益随输人电平的变化俏，
6.3.3.4技术指标符介5.1.5要求。6.3.4杂音
6.3.4.1测试仪表和设备，有高渐杂产计、直流环路保持器。9
